汽车电线束简介

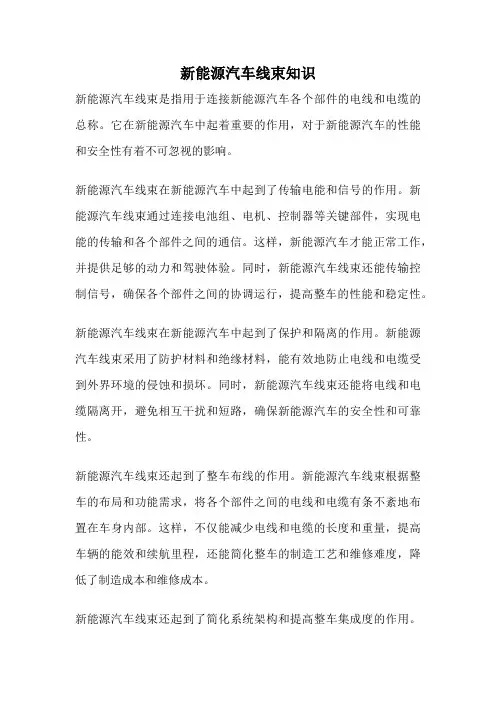

新能源汽车线束知识新能源汽车线束是指用于连接新能源汽车各个部件的电线和电缆的总称。

它在新能源汽车中起着重要的作用，对于新能源汽车的性能和安全性有着不可忽视的影响。

新能源汽车线束在新能源汽车中起到了传输电能和信号的作用。

新能源汽车线束通过连接电池组、电机、控制器等关键部件，实现电能的传输和各个部件之间的通信。

这样，新能源汽车才能正常工作，并提供足够的动力和驾驶体验。

同时，新能源汽车线束还能传输控制信号，确保各个部件之间的协调运行，提高整车的性能和稳定性。

新能源汽车线束在新能源汽车中起到了保护和隔离的作用。

新能源汽车线束采用了防护材料和绝缘材料，能有效地防止电线和电缆受到外界环境的侵蚀和损坏。

同时，新能源汽车线束还能将电线和电缆隔离开，避免相互干扰和短路，确保新能源汽车的安全性和可靠性。

新能源汽车线束还起到了整车布线的作用。

新能源汽车线束根据整车的布局和功能需求，将各个部件之间的电线和电缆有条不紊地布置在车身内部。

这样，不仅能减少电线和电缆的长度和重量，提高车辆的能效和续航里程，还能简化整车的制造工艺和维修难度，降低了制造成本和维修成本。

新能源汽车线束还起到了简化系统架构和提高整车集成度的作用。

新能源汽车线束通过连接各个系统和部件，实现了整车系统的集成和协调。

这样，不仅能减少系统之间的接口和连接，降低了系统之间的能耗和损耗，还能提高整车的稳定性和可靠性。

新能源汽车线束在新能源汽车中发挥着重要的作用。

它不仅连接了新能源汽车的各个部件，实现了电能和信号的传输，还起到了保护和隔离的作用，简化了系统架构和提高了整车集成度。

因此，在新能源汽车的发展过程中，对于新能源汽车线束的研发和应用具有重要的意义。

只有不断创新和提升新能源汽车线束的性能和质量，才能更好地推动新能源汽车产业的发展，实现新能源汽车的可持续发展目标。

汽车线束概述范文汽车线束是一种将电线、电缆、连接器等组件集合在一起的系统。

它通过将这些组件绑定在一起，以保护和支持它们，同时为车辆的不同系统提供电力、信号和数据传输。

汽车线束是现代汽车中非常重要的组成部分，它对于车辆的正常运行和功能实现起着关键的作用。

汽车线束的主要组成部分是导线和电缆，它们在整个车辆中传输电力和信号。

导线和电缆通常由铜引线制成，用来传输电力、传感器信号和控制信号。

同时，它们还需要通过绝缘材料进行保护，以防止电弧和短路等问题的发生。

线束中的电缆还经常用来传输复杂的数据通信，如车辆的网络和娱乐系统。

除了导线和电缆，汽车线束还包括连接器、保护套和固定装置等组件。

连接器用于将线束与其他车辆系统连接起来，以实现电力和信号的传输。

保护套用于保护线束不受损害，同时还能够对抗车辆的振动和温度变化。

固定装置用于将线束固定在车辆的不同部位，以确保线束的稳定性和安全性。

汽车线束通常由制造商进行设计和生产。

设计师需要考虑车辆的特定要求，如电力需求、信号传输速率、环境条件和空间限制等。

制造商还需要确保线束能够在车辆组装和使用过程中能够正常工作，并且能够满足汽车行业的相关标准和法规。

汽车线束的生产过程通常包括导线和电缆的切割、绝缘和编织等工序。

这些工序需要严格的质量控制和检测，以确保线束的可靠性和耐久性。

一些高端的线束还可能需要进行额外的测试和校准，以确保其性能符合高标准的要求。

汽车线束的应用范围非常广泛。

它们广泛应用于汽车的不同系统和部件，如发动机、车载电子设备、座椅和车身等。

每个线束都被专门设计和制造，以满足特定系统或部件的要求。

汽车线束的功能包括提供电力和信号、传输数据和管理车辆的不同系统和部件之间的通信。

总结来说，汽车线束是现代汽车中功能重要的组件之一、它通过将导线、电缆、连接器等组件集合在一起，为车辆的电力和信号传输提供支持，并管理车辆各个系统和部件之间的通信。

汽车线束的设计和制造需要考虑车辆的特定要求，同时还需要符合汽车行业的相关标准和法规。

汽车线束简介汽车线束汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。

汽车电线又称低压电线，它与普通家用电线是不一样的。

普通家用电线是铜质单蕊电线，有一定硬度。

而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。

汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。

以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。

这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。

在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。

电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。

而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。

线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。

整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。

一条整车主线束有多条分支线束，就好像树杆与树枝一样。

整车主线束往往以仪表板为核心部分，前后延伸。

由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。

汽车线束知识点随着汽车科技的不断发展，汽车已经成为人们生活中不可或缺的交通工具。

而汽车的线束是汽车电子系统中一个重要的组成部分，它是各种电子模块间传递电信号的必要桥梁，是汽车电子系统中一个不可或缺的部分。

本文将为您详细介绍汽车线束的相关知识点。

一、什么是汽车线束？汽车线束是指汽车电子系统中各种电子元器件之间连接的电线的整合，它负责传递电子信号和供电。

通常由计算机辅助设计（CAD）确定的一组电缆和光纤组成。

线束包含电线、保护套、插头、接头、接口和卡扣等组成部分。

二、汽车线束的种类1.能量传输线束能量传输线束主要负责传送电流，其内部线材采用特殊材料，具有高耐磨、耐腐蚀、耐高温、抗氧化和抗老化能力，控制系统和马达系统常用这种线束。

2.信号传输线束信号传输线束主要负责传递信号，其生产制作难度较高，线材采用方便保护外皮的特殊材质，常使用于汽车电子产品中。

3.静电线束静电线束主要是用于静电分散，避免静电的干扰，这种线束一般在汽车仪表板，甚至车身内都有。

三、汽车线束的结构汽车线束由主线束、副线束和分支线束等多个部分组成。

其中主线束通常沿着车辆的中央走向布置，由车辆前端直接连入整个电气系统。

副线束是主线束的支线，由主线束出发，向车辆各个设备传递信号。

分支线束是副线束的支线，向细微的设备和传感器分配电力和信号。

四、汽车线束的生产工艺汽车线束的生产工艺分为以下几个步骤：1.设计阶段。

设计师根据汽车需求进行计算机辅助设计。

2.材料采购。

材料主要包括电线、保护套、插头和卡扣等。

3.线束绕制。

根据所需尺寸，线材进行编织、电子元器件的装饰和固定工作。

4.进行电学和机械测试。

在生产过程中，对电线的电学性质进行测试，以确保正常运行。

5.加工组装。

将电线固定在车身上。

6.测试阶段。

对线路进行全方位测试世界汽车工业的飞速发展，使得汽车线束成为了汽车电子控制系统中一个必不可少的配件。

现如今的汽车线束不仅要能够传输信号，还要具备保护电缆，增加美观，提高耐用性的特点，这使得汽车线束的生产变得更加复杂，也更加精密。

汽车电线束的基础知识汽车电线束的基础:１.汽车电线束的定义:用电线、端子、护套等组成，用来传递信号和能量的电线束的集成。

２.汽车电线束的作用:信号和能量传递纽带和桥梁的作用。

３．汽车电线束的重要性：1)是汽车的血脉。

2)是信号和能量传递纽带和桥梁。

3)关系到人的生命和财产的安全。

4.汽车电线束主要零部件的组成及其作用:5.汽车电线束的种类:前横梁线束(车前线束)发动机线束仪表线束地板线束左前门线束右前门线束左后门线束右后门线束行李箱线束顶篷线束前舱线束变速箱搭铁线束发动机搭铁线束后保线束空调线束汽车电线束制作工艺流程:1.下料:电线,作业标准(剪线看板),设备操作规程.2)输出:符合剪线看板要求的电线束.3)品质管控重点:a.线色,线径,线长,剥线长度,符合剪线看板的要求.b.电线无刮伤,脱皮处无伤及线芯.2.组装:1)输入:电线,压着之前反穿用的物料(如:密封堵,热缩管),作业指导书.2)输出:反穿好的端子线.3)管控重点:穿的物料符合标准要求,方向和位置是对的.3.压着:1)输入:电线,金属端子,作业指导书(剪线看板),设备操作指导书. 2)输出:压着好的端子线.3)管控重点:a.压着后的状态符合剪线看板的要求.b.端子与电线的铆合后的脱拔力符合标准要求4.中脱:1)输入:端子电线, 作业指导书(剪线看板)2)输出:中脱好的端子线.3)管控重点:中脱位置符合标准要求,方向和位置是对的.5.压接:端子电线, 作业指导书(剪线看板,成组分析)2)输出:压接好的端子线.3)管控重点:压接位置和方向符合标准要求.6.接点包胶布:1)输入:压接好的端子线, 作业指导书.2)输出:压接点包扎好的端子线.3)管控重点:压接位置包扎符合标准要求.7.成组:1)输入:端子线, 作业标准(成组分析),成组作业指导书.2)输出:成组好的端子线.3)管控重点:成组好的端子线符合标准要求.8.装配:1)输入:成组好的端子线, 作业标准(成组分析),装配作业指导书.2)输出:成品线.3)管控重点:外观,尺寸和导通符合标准要求.９.导通检查:1)输入:包扎好的成品线, 作业标准(成组分析),导通作业指导书.导通好的成品线.3)管控重点:成品线回路符合标准要求.10.外观检查:1)输入:导能好的成品线, 作业标准(线束原理图),外观作业指导书.2)输出:外观检查好的成品线.3)管控重点:成品线外观符合标准要求.11.包装:1)输入:检查好的成品线, 包装作业指导书.2)输出:打包好的成品线.3)管控重点:品名,品号,数量,包装方式符合标准要求.汽车电线束品质检验:1.汽车电线束检查:1)尺寸检查．2)电线外观检查.3)绝缘层压接部位弯折试验．4)电线与端子连接,刺破连接,接点拉力和撕裂力试验.5)端子与导体压接,压接接点横断面检验.6)端子与电线压接处的电压降试验.7)接点防水试验.8)线路导通短断路,错路的检验.9)电线束耐低温试验.10)电线束耐高温试验.11)电线束耐温度变化试验.12)电线束耐温度.湿度循环变化试验.13)电线束耐振动试验.14)电线束耐盐雾试验.15)电线束耐工业常溶剂试验.2.电线束出厂检验:1)电线束尺寸．2)端子与电线连接.3)电线束包扎.4)零件安装.5)接点防水.6)线束导通,短路,错路.7)拉力.8)接点拉力和撕裂力.9)密封堵压接.3.电线束型式试验:1)耐振动性能．2)耐盐雾性能.3)接点间尺寸.4)压接接点横断面.5)端子与导体横断面.6)电压降.7)耐工业溶剂性能.8)耐低温性能.9)耐高温性能.10)耐温度变化性能.11)耐温度湿度循环变化性能.。

新能源汽车线束知识新能源汽车线束是指连接车辆各个电气设备的电线和连接器的总称。

它被比喻为汽车的"血管系统"，起着传递电能和信号的重要作用。

随着新能源汽车市场的快速发展，对新能源汽车线束的需求也越来越大。

本文将从线束的作用、特点、制造工艺以及未来发展趋势等方面进行探讨。

一、线束的作用新能源汽车线束在汽车电气系统中起着至关重要的作用。

它连接了电池组、电动机、电控系统、充电系统等重要部件，实现了能量和信号的传输。

线束不仅仅是简单的电线连接，还包括了各种传感器、继电器、保险丝等元件，用于实现各种功能和保护措施。

可以说，线束是新能源汽车正常运行的基础。

二、线束的特点与传统燃油汽车相比，新能源汽车线束具有以下特点：1.高电压和大电流：新能源汽车采用的是高电压的电池和电机，需要传输更大的电流。

因此，新能源汽车线束需要具备更高的绝缘性能和电流承载能力。

2.复杂的系统集成：新能源汽车电气系统包含了众多的子系统，如动力系统、充电系统、车载娱乐系统等，这些系统需要通过线束进行连接。

因此，新能源汽车线束需要具备更高的可扩展性和集成性。

3.环境适应能力：新能源汽车线束需要适应各种恶劣的环境条件，如高温、低温、潮湿等。

因此，线束的材料和结构需要具备良好的耐高温、耐腐蚀、防水防尘等性能。

三、线束的制造工艺新能源汽车线束的制造过程主要包括线束设计、电线剥皮、线束编织、连接器安装和测试等环节。

1.线束设计：根据车辆的电气系统设计要求，确定线束的布局、尺寸和连接方式等。

设计人员需要考虑线束的散热、防护、可维修性等因素。

2.电线剥皮：将电线的绝缘层剥掉一部分，露出导线。

这样可以方便后续的连接和焊接。

3.线束编织：将多根电线按照设计要求编织成线束。

编织过程需要注意线束的整齐、紧凑和防护等。

4.连接器安装：将线束与连接器进行连接。

连接器是线束的关键部件，质量好坏将直接影响线束的可靠性。

5.测试：对线束进行电气性能测试和外观质量检查。

苏州汽车线束基本知识汽车线束，也称为汽车电气系统线束，是指由多根电线和相关配件（如塞头、防水接头、保险丝座等）组成的电气连接系统，用于连接汽车各个电器部件和设备。

它是一项必要的汽车部件，负责向车内各个电气设备供电，实现汽车的运行和使用。

一、线束的结构汽车线束的结构主要包括导线、外套层和连接器。

导线是线束的主体，它由铜线或铝线制成；外套层则是用于保护导线和连接器的一层保护套管，通常采用聚氯乙烯（PVC）等材料制成；连接器则是用于连接线束的组件，常用于满足线束位置需要的特定连接器。

二、线束的分类1、按用途分类根据线束的用途不同，可以将汽车线束分为主线束、分支线束和专用线束。

(1) 主线束：由接近电池的主要负载分配器开始，沿着汽车底盘传输到各种电气部件和设备，如点火开关、前照灯、制动灯、空调等。

(2) 分支线束：主要由主线束分离出来，用于连接各种马达、灯光以及其它车辆控制系统。

(3) 专用线束：用于连接特定的装置，如按键电线、车门线束等。

2、按材料分类(1) 硬线束：由硬的支架和金属资料构成，其中硬支架如铁丝、铝材等。

(2) 软线束：由柔软的材料构成，如尼龙、抗静电布料等。

3、按电流载荷分类(1) 低电流线束：通常用于连接小功率电器和电气设备，为车内挂钩、定速器控制、空调等提供电能。

(2) 高电流线束：主要用于连接大功率电器和电气设备，如电动窗、电动座椅、启动马达等。

这些设备需要更高的电流和更加强大的绝缘材料。

三、线束的常见故障及维修方法1、断电或电气不连通：主要原因可能是接头松动或变形；维修方法是检查并重新固定连接器或更换闸门。

2、短路：主要原因可能是两根电线直接相接或电线损坏；维修方法是更换短路部分或固定原有的短路部分。

3、线束过热：主要原因可能是电线松动或电气系统负载过大；维修方法是重新固定电线，增加散热，降低负载。

4、损坏断裂：主要原因可能是加重负载引起拉伸或垂直力，维修方法是更换受损的线束部分并重新固定。

汽车线束的概念1. 什么是汽车线束汽车线束是指连接汽车各个电器、仪表以及传感器的一组电线和连接器的总称。

它起到了将车辆各个电气部件连接起来的作用，使得汽车电气系统能够正常运作。

汽车线束通常由多根高质量电线捆绑在一起，并使用各种保护材料进行绝缘和保护。

线束有着特定的设计和制造要求，因为汽车线束不仅需要具备良好的电气传导性能，还需要具备抗干扰、耐高温等特性，以适应复杂的车辆工作环境。

2. 汽车线束的组成2.1 主线束主线束是汽车线束的核心部分，它负责连接并传输电能信号。

主线束通常由数十根甚至上百根电线组成，这些电线经过分类、组织和捆绑，通过合适的插头和连接器连接到车辆的各个电气设备上，例如发动机控制单元、仪表盘、车灯等。

主线束的设计必须考虑到电源分配、信号传输和防止线束噪声等方面因素，以确保电气系统的正常运行。

2.2 分支线束除了主线束之外，车辆中还存在着众多的分支线束，它们连接着一些特定的电器设备或传感器。

分支线束可以根据需要灵活设置，方便维修和更换。

例如，发动机区域通常会有一个专门的发动机线束，用于连接各种传感器和执行器，以实现对发动机的监测和控制。

3. 汽车线束的设计和制造汽车线束的设计和制造是一个复杂且精细的过程，需要经过多个阶段。

以下是汽车线束的设计和制造流程：3.1 设计汽车线束的设计从产品需求开始，根据车辆的电气系统要求、接口规范以及可靠性和成本考虑，确定线束的布局、电线规格、连接器类型等。

设计师需要同时考虑线束的形状、大小和安装位置，以确保它可以适应车辆的结构和装配需求。

3.2 选材合适的材料对汽车线束的性能至关重要。

一般来说，热塑性材料在汽车线束中是最常用的，因为它们具有良好的绝缘性能和耐高温特性。

同时，选材还需要考虑线束的抗老化、抗震动和阻燃等要求。

3.3 制造汽车线束的制造主要包括电线加工、连接器安装、绝缘保护等工艺。

电线加工包括裁剪、剥皮、镀锡等步骤，以确保电线头部的良好导电性能。

汽车线束的定义和组成汽车线束是指将各种电气线路和线束集合在一起，形成一个整体的电气系统。

它是现代汽车中不可或缺的部件之一，负责传输电力和信号，连接各个电子设备和传感器，并确保它们之间的正常工作。

汽车线束通常由导线、绝缘材料、连接器、保护套等组成，下面将逐一介绍。

1. 导线：汽车线束中的导线负责传输电力和信号。

它们由导电材料制成，如铜或铝等。

导线通常分为不同的规格和颜色，以便于识别和区分不同的电路和功能。

导线的选择要考虑到电流、电压和环境等因素，以确保其安全可靠地传输电力和信号。

2. 绝缘材料：汽车线束中的导线需要被绝缘材料包裹，以防止电流泄漏和短路。

常用的绝缘材料有PVC（聚氯乙烯）、PE（聚乙烯）、PP（聚丙烯）等。

绝缘材料的选择要考虑到耐高温、耐腐蚀和绝缘性能等因素，以确保线束在各种恶劣环境下的可靠性。

3. 连接器：连接器是线束中的重要组成部分，用于连接导线和电子设备或传感器。

它们可以实现可靠的电气连接，并方便线束的安装和维修。

常见的连接器有插头、插座、接线端子等。

连接器的选择要考虑到电流、电压、防水性能等因素，以确保连接的稳定和可靠。

4. 保护套：汽车线束中的导线和连接器需要被保护套包裹，以防止受到外界的物理和化学损害。

保护套通常由柔软的塑料或橡胶材料制成，具有耐高温、耐腐蚀和防水等性能。

保护套的选择要考虑到线束所处的位置和环境，以确保线束的安全和可靠。

总结：汽车线束是现代汽车中的重要组成部分，它由导线、绝缘材料、连接器和保护套等组成。

它们共同协作，确保汽车电气系统的正常工作。

汽车线束的设计和制造需要考虑到电流、电压、环境和安全等因素，以确保线束的可靠性和安全性。

关于汽车线束的小常识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车上的电器配置、功能也越来越多，所以连接各个电器件的线束也越来越复杂，成为当代汽车故障的多发环节，也因此在汽车设计和生产制造中受到越来越多的关注。

今天就带大家了解一下汽车线束的种类、故障模式、检查方法。

线束的种类1.普通导线普通导线通常由多股细铜线制成。

采用多股形式有较好的抗折性，不容易因反复振动而折断。

普通导线由两部分组成：铜芯和外包的绝缘材料。

绝缘材料通常使用PVC材料，有如下几点优势：①大电流下不会熔化②不会产生明火③重量轻2.屏蔽导线屏蔽导线的主要作用是防止电磁干扰。

如果信号线束靠近大电流或高电压的线束或元件，信号导线会受到电磁干扰导致信号失准。

屏蔽导线外层包裹着铝箔或网状线束用于接地。

电磁波干扰被直接接地消除。

线束三维布局走向设计线束的走向布局及分段，是根据车身锁金的具体情况，结合全车电器件的分布综合来考虑的。

线束的走向分段不可拘泥某种形式，而是要在车身锁金能够满足线束布置的前提下，从整车电气角度来考虑其分布走向。

线束三维布局走向的主要原则下面详细介绍线束三维布局走向中需要考虑的主要原则。

1）装配工艺性好线束的走向分段设计一定要满足易于装配这个前提，尽量不要给总装增加过多的工序，可考虑分装，如门线、仪表板线等：同时.，要考虑最好不要使用特殊工具就可以完成装配。

2）可维护性好这一点是与第I点相呼应的，不仅仅要易于装配，在售后维修方面，也要易于拆卸，不可以因为要维修某个电器件需要拆下某段线束，而拆除其他多个零部件，否则就将增加不必要的维修工时。

基于这一点，在线束设计时需要考虑如下几点：①所有线束的插接件应该布置在手可以触及的地方。

或简单拆卸一些零部件后。

可以触及插接件；②对于只能用一只手插拔的插接件，另一端插接件应该固定在车身上；③同一部位的插接件应该应用颜色、大小、内部定位等方法，防止错装；④插接件末端的线束应该预留一定的长度，以便于插接件的插拔，对于开关端的线束建议预留80〜IoOmm,仪表、音响、空调面板等维修率比较高的电器件。

）一、汽车线束概述汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。

因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。

二、汽车线束的构成2.1 导线（类型、颜色、线径）（企标）各种汽车电器的搭铁线应用黑色电线，黑色电线除做搭铁线外，不做其它用途。

2.1.3 选取导线截面积：日标系列，德标系列最大载0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 10 16 25 35 50 流量\线径60%最7.5 9.6 11.4 14.4 19.2 25.2 33 45 63 82.8 102 129 大载流量100% 12.5 16 19 24 32 42 55 75 105 138 170 215 1、汽车线束常用的导线通常使用多股绞合铜导线，绝缘皮为ＰＶＣ绝缘材料。

线束用导线要有耐温、耐油、耐磨、防水、防腐蚀、抗氧化、阻燃等特性。

汽车线束常用的导线种类有日标（ＡＶＳＳ等）、国标（ＱＶＲ）、德标（ＦＬＲＹ）、美标等几大系列。

ＡＶＳＳ（ＡＶＳ）导线的特点是薄皮绝缘，柔韧性较好；ＱＶＲ的特点是绝缘皮厚，比较柔软，延展性好；德标导线绝缘皮更薄，柔韧性好；美标导线绝缘皮一般为热塑性或热固性弹性体，还有经过辐照工艺加工的。

可根据用户的需求和不同的工作环境选取适当类型的导线。

根据电器件功率的大小计算流通导线的电流；长时间工作的电气设备可选择实际载流量６０％的导线；短时间工作的用电设备可选用实际载流量６０％～１００％之间的导线。

a、根据环境选取导线的类型汽车线束中的导线通常使用多股绞合铜电线，因铜具有电阻率低（约为1.7×10-8ΩM），亲和力强，柔韧性好（导线股数越多其柔韧性越好），延展性好的特点。

新能源汽车高压线束新能源汽车的高压线束是指在电动汽车中传输高压电能的线束系统。

随着新能源汽车的普及和发展，高压线束作为新能源汽车的重要组成部分，起着关键的作用。

下面将从定义、结构、功能、特点和发展趋势等方面进行阐述，全面介绍新能源汽车高压线束。

一、定义：高压线束是指用于传输高压电源的线材组织系统，包括导线、绝缘材料、端子、连接器、保护管等部件。

主要用于电池包与电机的连接，在电动汽车中起到电源传输和电能分配的作用。

二、结构：新能源汽车高压线束一般包括三大部分：电池组线束、驱动电机线束和充电系统线束。

电池组线束主要负责电池与控制器之间的电能传输，承担电源供应的任务；驱动电机线束负责电机和控制器之间的电能传输，承担动力输出和控制信号传输的任务；充电系统线束负责车辆与充电设备之间的电能传输，承担充电功能的任务。

三、功能：1. 电源传输：高压线束是电动汽车电源传输的关键组成部分，通过导线将电能从电池组传输到电机，提供动力输出。

2. 信号传输：高压线束在驱动电机系统中还承担着传输各种控制信号的任务，如启停信号、加速踏板信号、制动信号等，确保车辆正常运行。

3. 安全保护：高压线束需具备良好的绝缘性能和防护功能，保护线束免受外界环境和电磁干扰，确保电能传输的安全性。

4. 过载保护：高压线束还可以通过电流传感器等装置进行过载保护，防止电流超载而损害线束和相关设备。

四、特点：1. 高压：新能源汽车高压线束的工作电压一般在300V及以上，相较于传统汽车线束的低压线束，承载的电能更大，使用更为复杂。

2. 绝缘性能：高压线束的绝缘材料需要具有良好的耐高电压和高温性能，以防止漏电和过电流等现象的发生。

3. 材料选择：高压线束要求使用耐高温和耐腐蚀的材料，如特种绝缘材料、高温阻燃材料和金属导体等，确保长期可靠的工作。

4. 耐久性：高压线束在使用过程中要经受多种工况的考验，需要经受高温、高压、振动、湿度等恶劣环境和复杂的电磁干扰，因此对其耐久性有较高的要求。

新能源汽车线束知识随着环境保护和能源危机的日益严峻，新能源汽车作为一种可持续发展的交通工具得到了广泛关注和推广。

而新能源汽车中的线束，作为电气系统中的关键部件之一，发挥着重要的作用。

本文将介绍新能源汽车线束的基本知识，包括定义、组成、功能和特点等方面。

一、定义线束是指在汽车中用来传递电力、信号和数据的电线的集合体。

它们通过绝缘材料和保护套管进行包裹和固定，以确保电线的安全和可靠传输。

线束通常由许多芯线（导线）组成，通过连接器与汽车的电气设备相连接。

二、组成新能源汽车线束由多种不同类型的电线和连接器组成，包括电源线、信号线、数据线和地线等。

其中，电源线用于传递电能，信号线用于传递各种信号，数据线用于传递信息数据，而地线则用于连接电气系统的接地。

三、功能线束在新能源汽车中发挥着多种功能。

首先，它们将电力从汽车的电池传输到各个电气设备，包括驱动电机、充电系统和辅助设备等。

其次，线束还传递各种信号，如刹车信号、转向信号和灯光信号等，以实现车辆的正常运行和驾驶安全。

此外，线束还用于传输各种数据，如车速数据、温度数据和故障代码等，以便系统进行监测和控制。

四、特点与传统燃油汽车相比，新能源汽车线束具有一些独特的特点。

首先，由于新能源汽车使用的是高压电力系统，线束需要具备更高的绝缘性能和耐压能力。

其次，由于新能源汽车采用了更多的电子设备和传感器，线束需要具备更高的传输速度和抗干扰能力。

此外，由于新能源汽车往往具有较高的能量密度和较复杂的电气系统，线束需要具备更高的安全性和可靠性。

总结：新能源汽车线束是电气系统中的重要组成部分，它们通过传输电力、信号和数据，保证了新能源汽车的正常运行和驾驶安全。

线束由多种不同类型的电线和连接器组成，具备较高的绝缘性能、耐压能力、传输速度、抗干扰能力、安全性和可靠性。

了解新能源汽车线束的基本知识，对于理解和维护新能源汽车具有重要意义。

随着新能源汽车的不断发展和普及，相信新能源汽车线束的技术也将不断进步和创新，为新能源汽车的发展提供更加可靠和安全的电气系统。

新能源汽车线束知识随着汽车工业的不断发展，新能源汽车作为一种环保、高效的交通工具，受到越来越多消费者的关注和青睐。

而作为新能源汽车的重要组成部分之一，线束起到了至关重要的作用。

本文将从线束的定义、功能、组成和制造过程等方面进行介绍和阐述。

一、线束的定义线束，顾名思义，就是将多根电线捆绑在一起形成的电缆组件。

它通过将车辆的电器设备、传感器和控制器之间的电力和信号连接在一起，起到了输电和信号传递的作用。

二、线束的功能线束在新能源汽车中发挥着重要的功能，主要包括以下几个方面：1. 电力传输：线束将电源系统中的电力传输到各个电器设备上，使其正常运行。

2. 信号传递：线束将车辆传感器和控制器之间的信号传递，实现各个系统的协调工作。

3. 保护作用：线束能够保护电线免受外界环境的损害，如高温、湿气、震动等。

4. 故障诊断：线束的布线结构设计合理，可以方便对车辆的故障进行诊断和修复。

三、线束的组成线束由多根电线、绝缘套管、连接器等组成，每根电线都有不同的颜色和标志，以区分其功能和连接位置。

绝缘套管可以保护电线免受外界环境的损害，连接器则用于将线束与电器设备连接起来。

四、线束的制造过程线束的制造过程通常包括以下几个步骤：1. 电线切割：根据设计要求，将电线按照一定的长度进行切割。

2. 绝缘套管加工：将绝缘套管根据需要进行切割和加工，以保证其与电线的连接紧密。

3. 连接器装配：将连接器与电线连接起来，形成完整的线束。

4. 导向装配：将线束固定在车辆的适当位置，以保证其布线整齐、稳定。

5. 测试和质检：对制造好的线束进行测试和质检，确保其质量符合要求。

线束作为新能源汽车的重要组成部分，不仅在电力传输和信号传递方面发挥着关键作用，同时也承担着保护和故障诊断等重要功能。

通过合理的设计和制造过程，能够确保线束的稳定性和可靠性。

因此，在新能源汽车的研发和生产过程中，对线束的选择和使用，以及对制造工艺的把握都是至关重要的。

总结起来，线束作为新能源汽车中不可或缺的组成部分，其重要性不言而喻。
