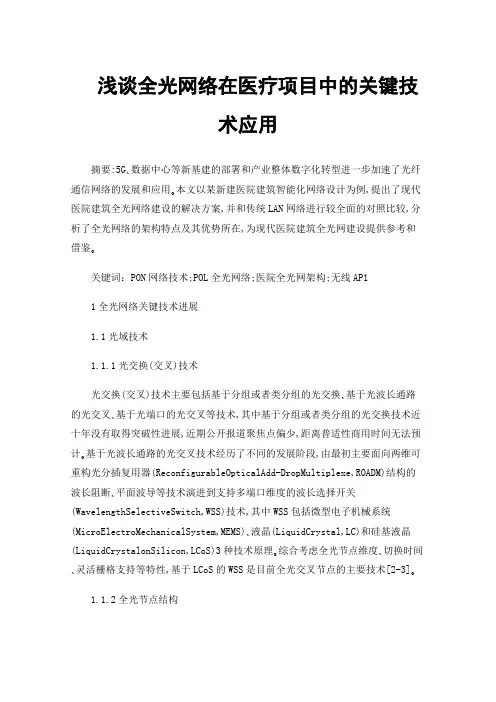

浅谈全光网络在医疗项目中的关键技术应用

浅谈全光网络在医疗项目中的关键技术应用摘要:5G､数据中心等新基建的部署和产业整体数字化转型进一步加速了光纤通信网络的发展和应用｡本文以某新建医院建筑智能化网络设计为例,提出了现代医院建筑全光网络建设的解决方案,并和传统LAN网络进行较全面的对照比较,分析了全光网络的架构特点及其优势所在,为现代医院建筑全光网建设提供参考和借鉴｡关键词：PON网络技术;POL全光网络;医院全光网架构;无线AP11全光网络关键技术进展1.1光域技术1.1.1光交换(交叉)技术光交换(交叉)技术主要包括基于分组或者类分组的光交换､基于光波长通路的光交叉､基于光端口的光交叉等技术,其中基于分组或者类分组的光交换技术近十年没有取得突破性进展,近期公开报道聚焦点偏少,距离普适性商用时间无法预计｡基于光波长通路的光交叉技术经历了不同的发展阶段,由最初主要面向两维可重构光分插复用器(ReconfigurableOpticalAdd-DropMultiplexe,ROADM)结构的波长阻断､平面波导等技术演进到支持多端口维度的波长选择开关(WavelengthSelectiveSwitch,WSS)技术,其中WSS包括微型电子机械系统(MicroElectroMechanicalSystem,MEMS)､液晶(LiquidCrystal,LC)和硅基液晶(LiquidCrystalonSilicon,LCoS)3种技术原理｡综合考虑全光节点维度､切换时间､灵活栅格支持等特性,基于LCoS的WSS是目前全光交叉节点的主要技术[2-3]｡1.1.2全光节点结构全光交叉节点结构基于波长通路的光交叉连接目前主要采用WSS器件组合实现,基于端口的光交叉连接基于光开关矩阵实现,前者是目前全光网络应用的主要类型｡结合线路､上下路等不同功能特性需求(如是否考虑方向受限､波长限定､栅格可调和波长冲突等需求),可构成CD(波长无关､方向无关)､CDC(波长无关､方向无关､竞争无关)､CDCF(波长无关､方向无关､竞争无关､灵活栅格)等不同架构的ROADM全光网络节点｡1.2管控技术基于波长交叉的全光网络的管控架构目前主要有两种,即基于分布式控制的波长交换光网络(WavelengthSwitchedOpticalNetwork,WSON)和基于集中式控制的ROADM光网络,后者如OpenROADM,主要由美国为主的运营商和设备商牵头构建的多源协议(Multi-SourceAgreement,MSA)组织进行推动和规范｡另外,国内外多个互联网巨头也在牵头推动基于OpenConfig工作组的YANG模型实现全光线路系统的集中式管控功能｡2全光网络在医疗项目的功能分析分析根据当前业务及未来业务的发展分析,网络应当建成GE/10GE到桌面,100GE骨干的无阻塞网络,能够实现以下功能需求｡(1)高性能高带宽:医院的各种业务不断增多,会出现某个瞬间的业务突发导致网络带宽需求很大,对设备性能要求很高,同时影像资料以及后续的远程会诊､远程学术研讨等对网络带宽要求很高｡(2)稳定可靠:医院网络系统是投入运行的信息系统的生命线,门诊收费､医生工作站､LIS､RIS､PACS等医院系统繁多,网络系统需确保各种应用系统的稳定运行和实时系统的快速响应｡(3)安全性:确保医院内部信息安全和网络系统安全｡(4)高效运维:对于整网设备进行统一高效监控管理,提高网络运维效率｡3全光网络架构简述3.1POL全光网络方案简述本项目即运用了采纳PON技术的院区局域网解决方案———全光网络局域网POL解决方案｡在POL组网中,传统LAN中的汇聚交换机被OLT替代;水平铜缆被光纤替代;接入交换机由无源的分光器替代;ONU提供二/三层功能,通过有线或者无线接入医疗建筑各功能区的数据､语音及视频等智能化业务｡通过POL网络的建设,可以为医院院区多业务的使用需求提供灵活可控的网络接入,为医疗业务提供高速可靠的网络带宽,为运维人员提供便捷智能的运维管理手段,为医院园区网络建设提供可延续､可扩展､可升级的设计目标｡3.2医院全光网络系统架构具体到本医院项目智能化网络建设而言,共设置三套网络,即医疗外网､医疗内网和设备网,分别设置三套独立无源光网络｡以医疗外网为例,其POL网络拓扑图如图1所示｡图1医院外网拓扑图网络主要设备包括:(1)核心交换机:配置无线控制器功能,满足有线无线一体化转发;选用高端框式交换机,支持双主控､独立交换网板､多电源,保证设备的高可靠性和后期业务扩容的平滑演进｡(2)OLT通过20G链路与核心交换机连接;OLT和ONU通过分光器分光,万兆光纤互联;ONU千兆到桌面｡(3)无线网络:所有有线和无线的用户认证均通过认证软件进行认证,认证通过后分配访问权限｡其中,1)病房区采用敏分AP方式,每个房间放置1个敏分面板子AP;2)走廊､开阔办公室､医护站采用普通放装AP;3)报告厅和大会议室采用高密放装AP满足高密用户场景Wi-Fi接入;(4)DMZ区:出口放置两台万兆防火墙,用于服务器对外提供访问的安全防护,放置两台WAF设备,用于WEB访问防护｡WAF对来自Web应用程序客户端的各类请求进行内容检测和验证,确保其安全性与合法性,对非法的请求予以实时阻断,从而对各类网站站点进行有效防护;(5)管理区:部署1套运维审计系统(堡垒机),能够拦截非法访问和恶意攻击,对不合法命令进行阻断､过滤掉所有对目标设备的非法访问行为｡(6)网络边界区:放置两台防火墙和两台入侵防御,用于保护员工访问医疗专网的安全管理(如实时､主动拦截黑客攻击､蠕虫､网络病毒､后门木马､DOS等恶意流量,保护企业信息系统和网络架构免受侵害,防止操作系统和应用程序损坏或宕机等)。

光开关

光传感系统:空分复用的光纤传感系统,节约解调系统,降低成本。
作为开关的主要技术参数：
插入损耗：输入和输出端口间光功率的减少；回波损耗：从输入端返回的光功率与输入光功率的比值
隔离度：两个相隔离输出端口光功率的比值
消光比：端口处于导通和非导通状态的插入损耗之差。开关时间：指开关端口从某一初始转为通或断所需的时间从在开关上施加或撤去转换能量的时刻起测量。
定义：一种具有一个或多个可选择的传输端口，可对光传输线路或集成光路中的光信号进行相互转换或逻辑操作的器件。主要功能：目前主要是光交换系统和主备倒换，即利用光开关技术实现全光层的路由选择、波长选择、光交叉连接以及自愈保护等功能。1，将某一光纤通道的光信号切断或开通；2，将某波长光信号由一光纤通道转换到另一光纤通道去；3，在同一光纤通道中将一种波长的光信号转换为另一波长的光信号（波长转换器）多信道光通信系统还需要光插／分复用技术和快速的网间信息交换技术以及光的交叉连接（ＯＸＣ）技术都需要超高速大规律集成的光开关矩阵。
光开关的应用范围
光纤测试中的光源控制：１ＸN光开关在光纤测试技术中主要应用于控制光源的接通和切断。光网络的自动保护倒换光网络监控光纤通信器件测试光交叉连接光插分复用器光传感系统光学测试
保护倒换功能：光开关通常用于网络的故障恢复。当光纤断裂或其他传输故障发生时，利用光开关实现信号迂回路由，从主路由切换到备用路由上。这种保护通常只需要最简单的1×2光开关。 SNCP: 子网连接保护
( 1 ) 2 1 n 1 ( 2 ) 2 11 n ( 1 ) 21 n 2 3 31 1 ) 41 ( 2 4 n 51 ( 1 ) n 2 5 61 1) ( 2 6 n

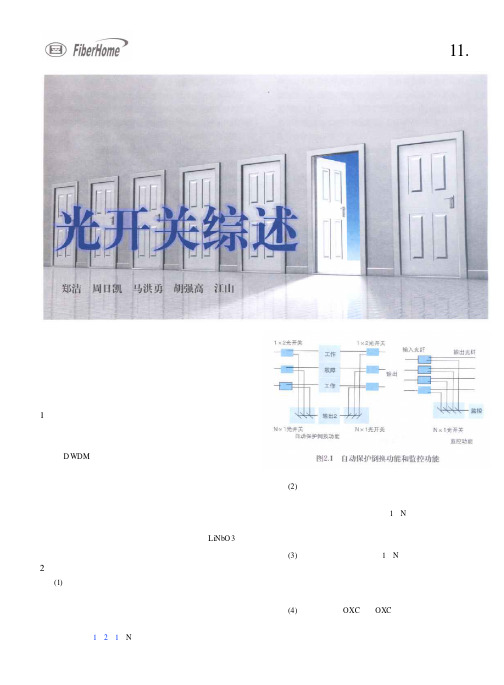

光开关综述

2 光开关的作用
(1)自动保护倒换：在光纤断开或者转发设备发生故障时能够自动进行恢复。现在大多数光纤网络都有数条路由连接到节点上，一旦光纤或节点设备发生故障，通过光开关，信号就可以避开故障，选择合适的路由传输。这在高速通信系统中尤为重要。一般采用1×2和1×N光开关就可以实现这种功能。
(3)光纤通信器件测试：利用1×N光开关可以实现元器件的生产和检验测试。每一个通道对应一个特定的测试参数，这样不用把每个器件都单独与仪表连接，就可以测试多种光器件。从而测试得到简化，效率得到提高。
(4)光交叉连接（OXC）： OXC是全光网络的核心器件，它能在光纤和波长两个层次上提供光路层的带宽管理，并能在光路层提供网络保护机制，还可以通过重新选择波长路由实现更
(1)热光效应光开关热光效应是指通过对波导加热来产生折射率的变化。热光开关利用热光效应，实现光路的转化，采用可调节热量的波导材料，如SiO2，Si和有机聚合物等。而其中聚合波导技术是非常有吸引力的技术，它成本低、串扰小、功耗小、与偏振和波长无关、对交换偏差和工作温度不敏感，通常采用的原理结构有 M-Z干涉仪和数字型开关。数字型光开关：当加热器温度加热到一定温度，开关将保持固定状态，最简单的设备 1× 2光开关，成为Y型分支热光开关，如图3.1所示。当对Y型的一个臂加热时，它改变折射率，阻断了光通过此臂。干涉仪型光开关：干涉型光开关具有结构紧凑的优点，缺
oxc是全光网络的核心器件它能在光纤和波长两个层次上提供光路层的带宽管理并能在光路层提供网络保护机制还可以通过重新选择波长路由实现更江山光开关综述图22光开关构成oxc提供路由光开关阵列信号入信号入信号出信号上信号下22开关22开关22开关22开关图23oadm图31y型分支热光光开关输入输出1输出2加热器12

光开关定义分类

1.光开关是按一定要求将一个光通道的光信号转换到另一个光通道的器件。

2.光开关可使光路之间进行直接交换, 是光网络中完成全光交换的核心器件,在全光网络中, 光开关可实现在全光层的路由选择、波长选择、光交叉连接以及自愈保护等重要功能。

3.其中光交叉连接设备(OXC) 和光分插复用设备(OADM) 可以说是全光网的核心。

而光开关和光开关阵列恰恰是OXC 和OADM的核心技术。

4.全光网络中应用的光开关应具有快的响应速度、低的插入损耗、低通道串音、对偏振不敏感、可集成性和可扩展性、低成本、低功耗、热稳定性好等特性。

今后光开关发展的方向：光调制光开关和波导调制光开关的技术发展较快,其开关时间具有几个ps 到10ps的开发潜力,可以满足全光通信网络实现高速光交换、光交叉连接的要求。

因此,光调制光开关和波导调制光开关是今后光开关的发展方向。

但是,光调制光开关和波导调制光开关串音大的缺点目前尚无技术突破,还处于实验室研究阶段,而且价格昂贵,近几年要达到实用化的水平并投入市场不太可能。

目前采用较为成熟的MEMS技术研制开发光开关、光开关列阵,并在此基础上组建、完善全光交换机及其交换矩阵系统等全光网络节点设备，具有非常大的现实应用价值。

目前,MEMS技术还存在一些问题:一是迫切需要用于微电子机械系统设计的先进的模拟工具和模型建立工具(大多数微电子机械设备都是用功能差的不能准确预测执行情况的分析工具来建立的,这种方式效率低下,费时费力),只有运用合适的开发工具,并配以连通高性能工作站以及本地的和远程的超级计算机网络才能从根本上改变这种局面;其次,微电子机械系统的包装面临独特的挑战,因为微电子机械装置形状差异大,并且部分装置还要求放置于特定的环境中,所以几乎每开发一套微电子机械系统就需要为其设计一个专用的包装。

容许设计者从已有的标准包中挑选出新的微电子机械设备的包装也不失为一个较好的办法。

（应用光学2005）常见的光开关：1.MEMS光开关：而MEMS光开关是基于半导体微细加工技术构筑在半导体基片上的微镜阵列, 即将电、机械和光集成为一块芯片, 能透明地传送不同速率、不同协议的业务。

全光网络与光开关技术概述

全光网络与光开关技术概述单位代码11834学号_1101021065密级_ __一级____课程设计全光网络与光开关技术概述院（系）名称信息工程学院专业名称光电信息工程学生姓名熊凤华指导教师李利平目录关于光开关技术的概述 (1)摘要 (1)第1章绪论 (2)1.1全光网络与光开关 (2)1.2光开关技术及进展 (3)1.2.1 光开关的应用领域 (3)1.2.2 光开关的性能指标 (4)1.2.3 几种新型光开关的技术特点分析 (5)1.3光控光开关的研究现状及分析 (7)1.3.1 非线性耦合器型 (8)1.3.2 Mach-Zehnder 型光开关 (9)1.3.3 非线性Sagnac 干涉仪光开关 (10)1.4本章小结 (11)第2章光开关阵列简述 (13)2.1基于M-Z干涉仪的光开关矩阵设计 (13)2.1.1 M-Z干涉仪的原理 (13)2.1.2 光开关矩阵的性能参数 (13)2.2基于MEMS的光开关矩阵设计 (14)2.2.1 MEMS静电式光开关 (14)2.2.2 MEMS光发大器的可扩展型的光开关矩阵 (15)2.2.3喷墨气泡MEMS光开关 (17)2.2.4 电磁驱动移动式微型光开关 (17)2.3本章小结 (18)第3章开关矩阵的无阻塞性 (20)3.1网络结构的简介 (20)3.1.1 Crossbar (20)3.1.2 Benes (21)3.2开关矩阵的无阻塞性和光路选择的算法 (23)3.2.1 无阻塞性 (23)3.2.2 光路选择的算法简介 (24)3.3本章小结 (25)结束语 (26)参考文献： (26)关于光开关技术的概述摘要随着现代社会对信息传输容量和速度要求的不断提高，基于密集波分复用技术和全光交换技术的全光网络将成为新一代高速宽带综合业务网络首选。

光开关作为全光交换的核心器件，它的作用也日益突出，主要应用于全光层的路由选择、波长选择、光交叉连接及自愈保护等功能。

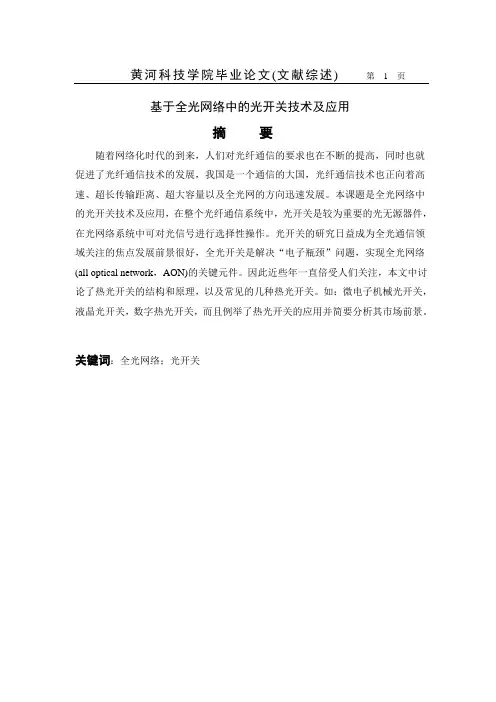

卢志鑫文献综述
