弧垂的观测方法1、 等长法(平行四边形法)2、 异长法3 、角度法4 、平视法4．1等长法观测弧垂① 等长法又称平行四边形法，是最常用的观测弧垂方法。
选用等长法观测弧垂应同时满足下列要求h < 20 % L22a b f h f h ≤-≤-式中：h---观测档导线悬挂点间的高差，单位 m ；L---观测档档距，单位 m ；ƒ---观测档档距的中点弧垂，单位 m ；ha---测站端导线悬挂点至基础面的距离，单位 m ；hb---视点端导线悬挂点至基础面的距离，单位 m 。
测量距离ƒ时，可用公式（4--2）或（4--4） 求出ƒ值，使a=b=ƒ。
观测弧垂时，使两弧垂板上平面的连线与架空线最低点相切，即达到设计要求。
⑴ 观测档架空线悬挂点高差 h < 10 % L 时20(/)db db f f L L f ==⑵ 观测档架空线悬挂点高差 h ≥ 10 % L 时2222(/)(/cos )(/)1(1/2)(/)1(1/2)(/)db db db db f L L d f L L h L f h L Φ=Φ⎡⎤=+⎣⎦⎡⎤=+⎣⎦③ 弧垂调整因紧线的过程较长，而由于气温变化引起弧垂变化，为使测定的弧垂及时调整到变化后的要求弧垂值，可只移任一侧弧垂板进行弧垂调整。
一般习惯用的调整方法是：当气温上升时， （Δƒ/ƒ）≤16.36 %当气温下降时， （Δƒ/ƒ）≤12.31 %可只调整一侧的弧垂板,其调整值为2Δƒ，如超过以上范围时，按变化后的弧垂值同时调整两侧弧垂板。
弧垂板调整量的计算方法及计算公式：当气温上升时，4(11)m a p p f ∆=++ 4--12当气温下降时，4(11n a p p f ∆=++ 4—13式中：P —弧垂变量Δƒ的比值。
P = Δƒ/ƒ4.2 异常法观测弧垂当观测档内两杆高度不等，而弧垂最低点不低于两杆基部连线时，可采用异常法观测弧垂。
异常法就是观测档两端弧垂板绑扎位置不等高进行弧垂观测，如下图所示。
输电线路测量方法的学习一．弧垂测量弧垂的观测方法很多，一般常用观测方法有4种：异长法、等长法（平行四边形法）、角度法和平视法。
在弧垂观测之前，应参阅输电线路平断面地形、地物及弧垂等的概况，结合具体情况选择适当的弧垂观测方法，并按降温法及计入初伸长的导线弧垂曲线等技术资料，计算出相应的观测数据，然后进行弧垂观测。
这里我主要跟大家探讨异常法和角度法在弧垂观测中的理论计算和现场的实际应用。
（1）异长法（不等长法）。
异长法示意图如图（1—1）所示。
观测时，根据弧垂f值选定a、b后，分别放垂板使AA0 =a，BB0 =b，收紧架空线使之与视线A0B0相切，这时的弧垂即为设计要求的弧垂。
a、b与弧垂f的关系为a b f+=（1）2式中a、b－分别为档距两端杆塔装弧垂板位置与架空线悬点的高差值，m。
异长法观测弧垂示意图（1－1）异长法适用于观测有高差的杆塔，但弧垂最低点不低于两杆塔基部连线的情况。
（2） 角度法。
角度法测定、控制架空线的水平应力和最大弧垂，实质上是异长法。
当在山区及沟壑地段施工时，采用等长法、异长法无法观测弧垂的情况下，可考虑采用角度法进行弧垂观测。
按仪器设置的不同，角度法可分为档端角度法和档外、档内角度法。
1） 档端角度法。
如图1－2所示，A 、B 为悬点，A ′为A 在地面上的垂直投影，a 为仪器中心至导地线挂点A 的垂直距离，f 为观测气温下计算出的档距中点弧垂，θ为仪器视线与导线相切的垂直角（即观测角），α为在A ′点瞄准B 点时的垂直角，l 为档距，h 为高差。
具体观测方法如下：a ． 由线路纵断面图和杆塔组装图中查出a 、h 的值，并到现场复测核实。
b ． 经纬仪置于档端悬挂点A 垂直下方A ′点，调整观测角θ瞄准并使其视线与架空线最低点相切。
由图1－2可知ltan α-ltan θ+a (2)因为 tan α= ()a h l ±, tan θ=tan α-b l故观测角θ为θ （3） 验收线路时计算弧垂f ，即214f = （4）其中仪器距低悬点较近时，h 取“+”，否则取“－档端角度法观测弧垂示意图（1－2）2）由于有些线路是同塔双回，用档端法观测导地线很困难，因此我们采用档外法。

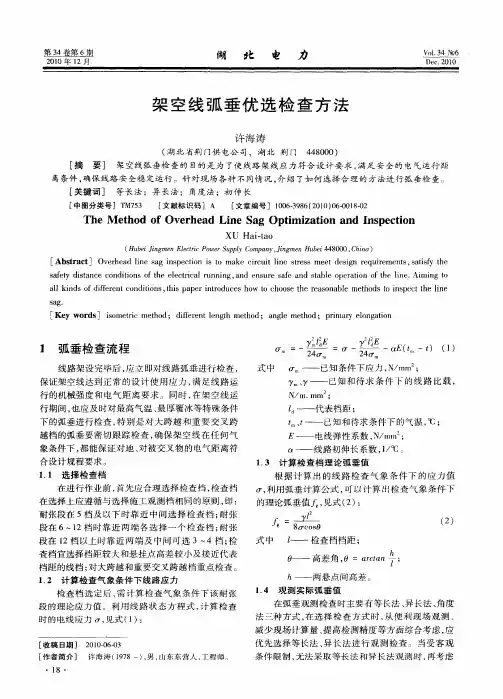

高压架空输电线路的弧垂观测研究摘要: 高压输电线路弧垂观测在输电线路施工中是一项技术性很强的一项工作，对于线路施工和安全运行至关重要，准确的、符合设计要求的线路弧垂能够保证导线对地、对交叉跨越物保持足够的安全距离，同时避免由于弧垂过小引起杆塔受力过大而引起倒塔断线事故的发生。
本文分析了高压架空输电线路弧垂观测中主要方法和使用条件。
关键词：高压；输电线路；弧垂观测；导线弧垂观测的方法一般有异长法、等长法、角度法等。
在实际操作中，为操作简便，不受档距、悬挂点高差在测量时所引起的影响，减少观测时大量的现场计算量及掌握弧垂的实际误差范围，应首先选用等长法和异长法。
当现场客观条件受到限制，不能采用异长法和等长法观测时，可采用角度法等其他方法。
一、驰度板观测法①等长法等长法，又称平行四边形法，在观测档的 2 基的杆塔上绑上弧垂板，然后利用三点一线这一原理测弧垂。
当塔高大于 f 且两个塔的视线通视时，自电线的悬挂点各向下量 f 处设置色彩鲜明的标志样板，用目视或者望远镜从样板 1 看向样板2（或者从样板 2 看向样板l），则电线与l，2 连线的相切的弧垂即为f。
②异长法图4异常法检查弧垂如图4，先在一侧杆塔上选择适当的 a 值，在导线悬挂点以下垂直距离 a 处固定花杆或弧垂板，在另一侧设活动弧垂板，用目测或借助望远镜上下移动活动弧垂板，直到两杆塔上弧垂板间的连线与架空线的悬挂曲线相切为止，量出此时活动弧垂板到上方导线悬点间的垂直距离 b 值，则该档的检查弧垂值：异常法检查弧垂由于常用目测进行测量，所以只能用于档距较小、导线直径较小、a<3f（理论上可用在a<4f）的档距的弧垂检查，不能用在大跨越档距中的测量。
这种方法主要应用在由于地形、塔高等制约而不能采取等长法的情况。
二、角度法由于在山地与高山大岭架线，其电线必然会形成大档距、高海拔，因此测量工作量大，其主要检测线路架线弧垂的方法为角度法。
①档端角度法档端测量方法是典型的测量弧垂方法，如图1，将经纬仪安置于导线悬点的正下方A点（档端），量出仪器高度i，调整望远镜视线令其与导线相切，读出此时的竖直角θ1，继续抬高望远镜的视线，瞄准B杆塔导线的悬点处，读出此时的竖直角θ2，则该档的检测弧垂计算式为：公式中：当经纬仪测出的θ1、θ2角为仰角时，应当取“+”值代入上式；当为俯角时，应当取“-”值代入上式。
弛度观测档的选择原则：1.1紧线段在5档及以下时靠近中间选择一档； 1.2紧线段在6～12档时靠近两端各选择一档； 1.3紧线段在12档以上时靠近两端及中间各选择一档 1.4弛度观测档的选择尽可能做到：档距大，相邻两杆塔的高差小，导线排列方式尽量一致，紧临耐张杆塔的两侧不宜选为观测档。
1.5 选择弛度观测档时，若地形特殊应适当增加观测档数目。
一、输电线路弧垂测量1、测量方法：（1）异长法――运行线路的弧垂测量常用此法。
见图1-4。
图1-4 异长法观测弧垂示意图方法：自观测档的架空线悬挂点A处选一合适点使视线与导线相切，分别量取此点及视线在另一杆塔上的交点与导线两悬挂点的垂直距离，得AA0＝a和BB0=b。
然后由公式a b f得观测档弧垂f。
2其适用于观测档内两杆塔不等高，且弧垂最低点不低于两杆塔根部连线的情况。
（2）角度法：――用经纬仪测。
原理：异长法。
适用：用异长法无法测量的山区、沟壑地段。
方法：按仪器设置的不同分为：档端角度法、档外角度法、平视法和档侧角度法。
①档端角度法――经纬仪仪镜中心置于一侧杆塔下方。
见图1-5图1-5 档端角度法222014b =arctan(tan )b (2)014h fa a ltg hlf a h fa a ltg高差时：或按下式计算：高差时：式中a －仪器中心至点A 的垂直距离；f －为观测气温下计算出的档距中点弧垂,m ；－仪器视线与导线相切的垂直角，即观测角；l －为被测档档距，m ；h －两杆塔的高差，m 。
②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。
如图1-6。
图1-6 档外角度法211211014014h f al tga ll tg hh fal tga ll tg高差时：高差时：式中l 1－仪器距一侧杆塔的水平距离，m 。
其余符号同前。
③档内角度法――经纬仪仪镜中心置于导线或地线的正下方。
如图1-7。
图1-7 档内角度法111101--4h=01--4hf a l tga l l tghfal tga l l tg高差时：高差时：注：档内、档外测量法用于观测档无法架设经续仪或档端观测值b 太小的情况下。
如何根据代表档距计算观测档弧垂!!如何根据代表档距计算观测档弧垂1.运用等长法观测弧垂时应注意:在测量导(地)线弧垂时,若气温变化导致架空线温度发生变化,此时应调整观测的弧垂值。
其方法是当气温变化不超过±10℃时,保持视点端弧垂板不动,在测站端调整弧垂板:当气温升高时,将弧垂板向下移动一段距离a;当气温降低时,将弧垂板向上移动a(其中a为因气温变化引起观测档弧垂变化值的2倍)。
当气温变化超过±10℃时,应将视点端弧垂板按气温变化后的弧垂重新绑扎。
2.运用异长法观测弧垂时应注意:如果气温变化时,采用异长法观测弧垂应作调整。
即视点端的弧垂板保持不动,观测站端的弧垂板应移动一段距离△a,其值按下式计算:△a=2△f (△f随气温变化架空线弧垂的变化量;a为测站端低于同侧架空线悬挂点的垂直距离)。
3.运用角度法观测弧垂时应注意:用角度法观测弧垂对架线工序的质量检查步骤为:架线工序完成后,复查架空线弧垂时,原则上应在观测档上复查,经纬仪摆放位置应尽可能摆放在原来观测弧垂的位置;调平经纬仪后,调整经纬仪的垂直度盘,使望远镜的视线与架空线的轴线相切,读出观测角,利用观测角推算架空线的弧垂;将计算的弧垂值与设计弧垂值相比较确定误差率,在比较时应考虑架空线已释放初伸长的因素。
送电线路紧线施工中弧垂观测与调整方法的讨论一、弧垂观测(一)弧垂的计算1.弧垂观测档的选择紧线段在5档及以下时靠近中间选择一档;在6～12档时靠近两端各选择一档;在12档以上时靠近两端及中间各选择一档;观测档宜选择档距较大和悬挂点高差较小及接近代表档的线档;弧垂观测档的数量可以根据现场条件适当增加,但不得减少。
观测档位置应分步比较均匀,相邻观测档间距不宜超过4个线档;观测档应具有代表性,如连续倾斜档的高处和低处,较高的悬挂点的前后两侧,相邻紧线段的结合处,重要的跨越物附近的线档应设观测档;宜选择对邻线档监测范围较大的塔号较大的塔号作测站,不宜选邻近转角塔的线档作观测档。

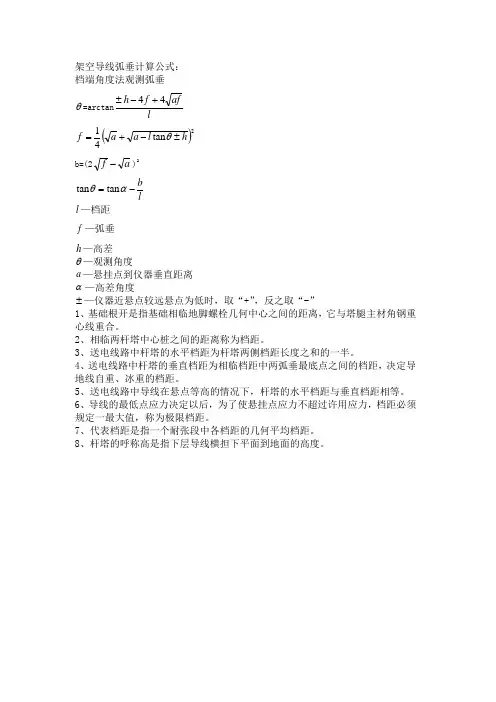

架空导线弧垂计算公式：
档端角度法观测弧垂
θ=arctan
l af f h 44+-± ()2tan 41h l a a f ±-+=
θ b=(2a f -)2
l b -
=αθtan tan l —档距
f —弧垂
h —高差
θ—观测角度
a —悬挂点到仪器垂直距离
α—高差角度
±—仪器近悬点较远悬点为低时，取“+”
，反之取“-” 1、基础根开是指基础相临地脚螺栓几何中心之间的距离，它与塔腿主材角钢重心线重合。
2、相临两杆塔中心桩之间的距离称为档距。
3、送电线路中杆塔的水平档距为杆塔两侧档距长度之和的一半。
4、送电线路中杆塔的垂直档距为相临档距中两弧垂最底点之间的档距，决定导地线自重、冰重的档距。
5、送电线路中导线在悬点等高的情况下，杆塔的水平档距与垂直档距相等。
6、导线的最低点应力决定以后，为了使悬挂点应力不超过许用应力，档距必须规定一最大值，称为极限档距。
7、代表档距是指一个耐张段中各档距的几何平均档距。
8、杆塔的呼称高是指下层导线横担下平面到地面的高度。
观测弧垂的一点见解
电网公司李光胜
随着现在工程对质量的要求越来越高，而对弧垂的检查也成了架线质检中最为重要的一部分。
弧垂值一但超差，返工处理工作十分困难，所以在每个工程中把弧垂观测好成了大家口中一直讨论不休的问题。
现就我多年来对看弧垂的一点见解，和大家分享一下。
观看弧垂，大家一般所采用的有等长法、角度法两种。
1：等长法，又称平行四边形法，是我们平常最常用的观测弧垂的方法，即在观测档的两基杆塔上绑上弧垂板，然后利用三点一线的原理看弧垂。
我在观测弧垂时是这样做的，绑弧垂板时，根据实际情况先绑在相对较高的杆塔上，然后再绑相对较低的杆塔；观察弧垂时站在相对较低的杆塔，由低处向高处看，这时向对映的背景是天空，视线要更好一些。
另外观察时所站的那基杆塔，应将弧垂板绑在与观测杆塔相邻的一个面上，而自己站在绑弧垂板相对应的那个面，一定不要紧贴弧垂板观看（也就是说绑在A面，自己站的C面），这样人和弧垂板保持了一定的距离，极大减少了眼离弧垂板太近而产生一种影响视觉的虚光（凡有过直接用肉眼挨着弧垂板观看经历的，都能感觉到），这样就大大提高观测弧垂的视线清晰度，从而提高弧垂的准确性。
2: 角度法。
用角度法观测弧垂，分为档端法和档外法，这两种观测法最为大家所熟悉。
这里我主要讲解一下在山区不等高基础杆塔，用档端法看弧垂怎样精确的计算出a值（仪器到滑轮槽的距离）首先确定好观测杆塔之后，先查所在杆塔的全塔蓝图，查出横担下平面到最下面一层水平铁的距离H，再用仪器测出仪器水平时至水平铁的距离H2，然后再用钢尺量出横担下平面至导线滑轮槽的距离H3,这样a =（H+H2）—H3,经过这样计算出来的a值。
采取这种方法，可以把a值的误差降低至了极点，提高了弧垂的正确性。
值得注意的是，不等高基础杆塔的实际呼称高，和图纸上所标相同呼称高的配置段是不一样的，如果杆塔实际弧称高是33米，那么它在图纸上有可能是用36米或是39米的呼称高杆塔配置成的，这一点大家在现场一定要将实际杆塔段号和图纸进行对比，以免出现误差。
3：观测时应特别注意温度的变化，虽然资料说，温度不超过5°C观测值可不作调整，但是如果我们随着温度的变化，我们稍微的将导线（经过计算）看高或看低一点，这样弧垂的误差就会更小一点，值得注意的是，如果用角度法观看需要将导线看高100mm，这100mm的高度是将弧垂提高100mm，而不是将我们用仪器所观察到的那个切点提高。
虽然仪器的观测角与导线相切时，档距中点的弧垂就是标准的弧垂值，但是仪器观测角的导线与档距中点弧垂提高的比值，绝对不是1︰1。
4：我们一切都按正确计算好的数值，把某一段线的弧垂看到最精确，往往是在架线完成至检查验收时，弧垂会变低，更有甚者超标，究竟是什么原因导致弧垂加大呢？我是这样想的，一般设计院对导线的初伸长采取的是降温补偿，降温值是10°C～15°C，而我翻阅了多种资料显明，对钢芯铝绞线初伸的是降温补偿是15°C～25°C（轻型钢芯铝绞线是20°C～25°C），也就是说设计院给我们的降温补偿是补偿的最低值。
而导线在架设好以后至验收，往往要经历一段时间，在这段时间内，有温差、天气对导线应力产生的变化，有安装附件（如安装防震锤、间隔帮等）时对导线使加的垂直负荷，有导线自身塑变和蠕变伸长，种种因素加在一起，所以会出现弧垂变大的现象。
而验收时，运检方还是按原来的补偿值进行检查，所以有时会导致弧垂不合格。
我是这样采取措施的：220kV～500kV弧垂优良是控制弛度不超过标准弧垂值的±2﹪，观测弧垂时把弧垂看高标准值的1﹪～1.5﹪，使导线弧垂徘徊在较高，但又不影响优良的
位置上，这样就等于又给了导线一次小小的补偿，才使得导线弧垂在架好至验收时，不会低于标准值（以上方法用于白群500kV线路，效果显著）。
当然观测弧垂时还有许多不确定因素，自己只能根据实际情况以及自身经验进行调整，以上只是个人观点，仅供大家参考。
