单层厂房排架结构设计实例(总35页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--单层厂房排架结构设计实例A Design of Example for Mill Bents of One-story Industrial Workshops设计资料及要求1．工程概况某机修车间为单跨厂房，跨度为24m，柱距均为6m，车间总长度为66m。
每跨设有起重量为20/5t吊车各2台，吊车工作级别为A5级，轨顶标高不小于。
厂房无天窗，采用卷材防水屋面，围护墙为240mm厚双面清水砖墙，采用钢门窗，钢窗宽度为3. 6m，室内外高差为l50mm，素混凝土地面。
建筑平面及剖面分别如图3-76和图3-77所示。
图3-76图3-772．结构设计原始资料厂房所在地点的基本风压为2/35.0m kN ，地面粗糙度为B 类；基本雪压为。
．2/30.0m kN 。
风荷载的组合值系数为，其余可变荷载的组合值系数均为0 7。
土壤冻结深度为，建筑场地为I 级非自重湿陷性黄土，地基承载力特征值为l65kN/m ：，地下水位于地面以下7m ，不考虑抗震设防。
3．材料基础混凝土强度等级为C20;柱混凝土强度等级为C30。
纵向受力钢筋采用HRB335级、HRB400级；箍筋和分布钢筋采用HPB235级。
4．设计要求分析厂房排架内力，并进行排架柱和基础的设计； 构件选型及柱截面尺寸确定因该厂房跨度在l5-36m 之间，且柱顶标高大于8m ，故采用钢筋混凝土排架结构。
为了保证屋盖的整体性和刚度，屋盖采用无檩体系。
由于厂房屋面采用卷材防水做法，故选用屋面坡度较小而经济指标较好的预应力混凝土折线形屋架及预应力混凝土屋面板。
普通钢筋混凝土吊车粱制作方便，当吊车起重量不大时，有较好的经济指标，故选用普通钢筋混凝土吊车粱。
厂房各主要构件造型见表3-16。
由设计资料可知，吊车轨顶标高为9. 80m 。
对起重量为20/5t 、工作级别为A5的吊车，当厂房跨度为24m 时，可求得吊车的跨度k L =24-0. 75×2=22. 5m ，由附表4可查得吊车轨顶以上高度为;选定吊车梁的高度b h =，暂取轨道顶面至吊车梁顶面的距离a h =，则牛腿顶面标高可按下式计算：牛腿顶面标高=轨顶标高-b h -a h =由建筑模数的要求，故牛腿顶面标高取为8. 40m 。

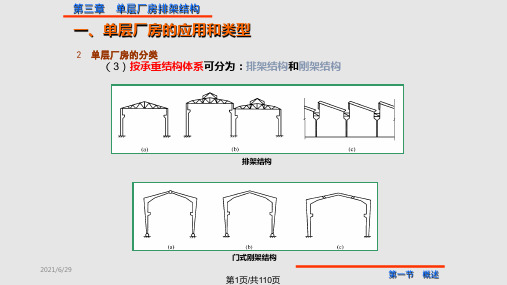

单层厂房的结构体系一、单层工业厂房的结构型式1.单层钢筋混凝土柱厂房：主要承重构件采用钢筋混凝土柱，钢筋混凝土屋架（薄腹梁）或钢屋架。
当有吊车时，一般采用钢筋混凝土吊车梁。
2.单层钢结构厂房：主要承重构件采用钢柱、钢屋架、钢吊车梁。
3.门式刚架轻工厂房：门式刚架是由柱和梁结合在一起，形状像门字的结构。
有钢筋混凝土门式刚架和钢门式刚架二种。
二、单层工业厂房的柱网布置单层厂房柱子的开间尺寸一般均为6.0m，当有特殊需要时也可为：9m，12m。
厂房的跨度（即柱子的进深间距）一般为：9m，12m，15m，18m，21m，24m，27m，30m……等，柱网的尺寸都是3.0m的模数。
厂房的山墙应布置抗风柱，其间距一般为6.0m，亦可根据山墙门洞位置，调整确定抗风柱的位置。
三、单层工业厂房围护墙单层工业厂房的围护墙，宜采用外贴式的轻质墙体（或砖砌体）即外墙体紧贴柱外皮设置，轻质墙体与柱宜采用柔性连接。
（一）当有抗震设防要求时，单层钢筋混凝土柱厂房的砌体隔墙和围护墙应符合下列要求：l.砌体隔墙与柱宜脱开或柔性连接，并应采取措施使墙体稳定，隔墙顶部应设现浇浇钢筋混凝土压顶梁。
2.厂房的砌体围护墙宜采用外贴式并与柱可靠拉结；不等高厂房的高跨封墙和纵横向厂房交接处的悬墙采用砌体时，不应直接砌在低跨屋盖上。
3.砌体围护墙在下列部位应设置现浇钢筋混凝土圈梁：（1）梯形屋架端部上弦和柱顶的标高处应各设一道，但屋架端部高度不大于900mm 时可合并设置。
（2）8度和9度时，应按上密下稀的原则，每隔4m左右在窗顶增设一道圈梁，高厂房的高低跨封墙和纵墙跨交接处的悬墙，圈梁的竖向间距不应大于3m。
（3）山墙沿屋面应设钢筋混凝土卧梁，并应与屋架端部上弦标高处的圈梁连接。
4．圈梁的构造应符合下列规定：（1）圈梁宜闭合，圈梁截面宽度宜与墙厚相同，截面高度不应小于180mm；圈梁的纵筋，6～8度时不应少于4A12，9度时不应少于4A14。
