斜拉桥斜拉索施工工艺及施工方案1、概况该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端，梁下为锚固端；每侧主塔设12对斜拉索，全桥共24对斜拉索，其规格为15-27、15-31、15-34、15-37、15-43、15-55、15-61共7种，斜拉索采用平行钢绞线斜拉索体系。

斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。

2、斜拉索施工工艺本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同，需在挂篮上设置索力转换装置。

其基本工艺流程详见附《表3 施工工艺框图》。

3、斜拉索施工准备（1）、施工前准备工作施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装；HDPE外套管的焊接等。

①、施工平台准备斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。

主塔施工处在塔内、外均设置施工平台，箱梁处施工平台设置在挂篮上。

施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。

②、施工机具准备正式施工前，所有施工机具就位。

张拉用千斤顶、油泵和传感器经过有资质的第三方进行配套标定。

因本工程斜拉索规格较大，采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。

③、施工人员分配为有效安排斜拉索施工的各环节，统一协调指挥，斜拉索施工前，需进行人员的工作分配。

按本工程双塔双索面斜拉索同时施工的要求，每个索面需进行如下主要人员及岗位配置。

备注：HDPE管焊接和锚具组装安装在挂索前完毕，张拉工和穿索工经过培训后可上岗操作；④、斜拉索锚具组装和安装斜拉索各部件单独包装运输，现场组装。

斜拉索挂索前，对锚具进行组装和安装。

对于张拉端锚具，将固定端锚板与密封装置组装好，旋上螺母后安装于箱梁上混凝土锚块处，并临时将其与锚垫板固定。

对于张拉端锚具，将锚板与密封装置组装好后安装与塔内钢锚箱的锚固端处，并临时将其与锚垫板固定。

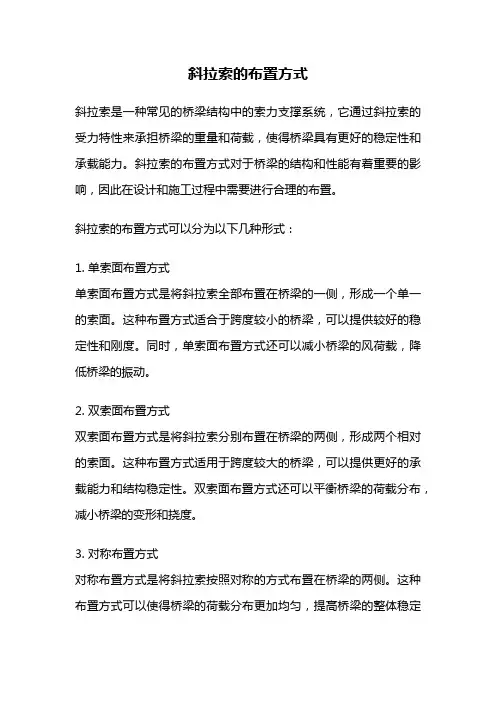

斜拉索的布置方式斜拉索是一种常见的桥梁结构中的索力支撑系统，它通过斜拉索的受力特性来承担桥梁的重量和荷载，使得桥梁具有更好的稳定性和承载能力。

斜拉索的布置方式对于桥梁的结构和性能有着重要的影响，因此在设计和施工过程中需要进行合理的布置。

斜拉索的布置方式可以分为以下几种形式：1. 单索面布置方式单索面布置方式是将斜拉索全部布置在桥梁的一侧，形成一个单一的索面。

这种布置方式适合于跨度较小的桥梁，可以提供较好的稳定性和刚度。

同时，单索面布置方式还可以减小桥梁的风荷载，降低桥梁的振动。

2. 双索面布置方式双索面布置方式是将斜拉索分别布置在桥梁的两侧，形成两个相对的索面。

这种布置方式适用于跨度较大的桥梁，可以提供更好的承载能力和结构稳定性。

双索面布置方式还可以平衡桥梁的荷载分布，减小桥梁的变形和挠度。

3. 对称布置方式对称布置方式是将斜拉索按照对称的方式布置在桥梁的两侧。

这种布置方式可以使得桥梁的荷载分布更加均匀，提高桥梁的整体稳定性和刚度。

同时，对称布置方式还可以减小桥梁的变形和挠度，提高桥梁的承载能力。

4. 非对称布置方式非对称布置方式是将斜拉索按照非对称的方式布置在桥梁的两侧。

这种布置方式适用于特殊的桥梁形式和跨度，可以根据实际情况进行调整和设计。

非对称布置方式可以满足桥梁的特殊要求，提供更好的结构性能和承载能力。

斜拉索的布置方式需要根据桥梁的具体要求和设计参数来确定，同时还需要考虑施工和维护的便利性。

在实际工程中，设计人员需要综合考虑各种因素，选择合适的布置方式。

此外，斜拉索的布置方式还需要与桥梁的整体结构和形式相匹配，保证桥梁的安全性和稳定性。

斜拉索的布置方式对于桥梁的结构和性能有着重要的影响。

不同的布置方式适用于不同的桥梁形式和跨度，可以提供不同的稳定性、刚度和承载能力。

在设计和施工过程中，需要根据实际情况进行合理的选择和调整，以确保桥梁的安全和稳定。

同时，斜拉索的布置方式还需要与桥梁的整体结构相协调，使得桥梁具有更好的整体性和美观性。
