飞机货舱舱门及收货尺寸

国航A330-200型飞机货物装载数据
一、货舱装载基本要求
（一）该机型分为普通型和高原加强型两种，两种机型的货舱配置没有区别。

（二）飞机前、后下货舱为集装器货舱，只允许装载集装板或集装箱，后下货舱后面为散货舱（后下货舱与散货舱之间用隔离网间隔），可以装载散货。

（三）该机型所有货舱允许装载1－9类危险品。

（四）该机型前下货舱、散货舱配有温度调节（空调）、通风系统，可以装载活体动物；后下货舱既无空调，也无通风，不能装载活体动物。

二、机身数据及货舱位置分布图
三、货舱、货舱门尺寸数据
四、下货舱货物装载布局图示
（一）前下货舱货物装载布局图示
(二) 后下货舱货物装载布局图示
五、前、后下货舱装载截面图及相关数据表（一）前、后下货舱装载截面图
（三）散货舱区域划分图示
六、不同种类集装器在前后下货舱内的卡子位置图示（一）前下货舱卡子位置图示
（二）后下货舱卡子位置图示。

各种飞机货舱舱门及收货尺寸-飞机货仓介绍波音Boeing空客AirBus舱门尺寸波音(BOEING)系列常见机型(B737/B757// B767/ B777/ B747/ B747-F)B737机型信息B737系列机型舱门尺寸(宽*高)CM:前舱: 86*122; 后舱: 89*122 ; 备注:B737系列机型属于窄体机，无散舱，不接托盘货,货物单件毛重不能超过80KGS货舱总容积(M3):30-40CBM货物业务载量: 2-3 TONSB757机型信息B737系列机型舱门尺寸(宽*高)CM:前舱: 108*140; 后舱: 112*140; 散舱: 81*122 备注:B757系列机型限制不接托盘货。

货舱总容积(M3):50-68CBM货物载量: 5,7TONSB767机型信息 (KQ)B767系列机型舱门尺寸(宽*高)CM:前舱: 340*170; 后舱: 178*170; 散舱: 96*110 备注:板尺寸:314*2.44 ;货物高度要控制在1.6M。

货舱总容积(M3):100-110CBM货物载量:15TONSB747机型信息(JI/AF/CA3208/NW)B747系列分为:B747-200/ B747-300/ B747-400(F)B747系列机型舱门尺寸(宽*高)CM:主舱:304*340 ; 前舱: 168*264; 后舱: 168*264 ; 散舱: 112*119乘客座位数: B747-200 350个 ;B747-300 416个 ; B747-400 500个: B747-200 170 M3 ; B747-300 175M3; B747-400 120 货舱总容积(M3)M3货物载量: B747-200 60 TONS ; B747-400 120 TONS航班可以装的板箱数量:B747-200:7板(块) / 9箱(个)B747-300:15板(块) / 2箱(个)B747-400:7板(块) / 16箱(个)板箱尺寸(长*宽):P6P板:244*318(CM)P1P板:224*318(CM)DPE箱:143*106(CM)限重600KG (KQ)AKE/AVE箱:155*147CM (MH/CZ) (B波音系列尺寸为:155*163(CM))相关说明:该系列200座以下客机都是窄体单通道飞机(客舱中间只有一个通道),有两个散装舱(前舱和后舱),不能装板装箱; 该系列200座以上客机为宽体飞机,有三个货舱(前舱,后舱,散舱),可以装板装箱。

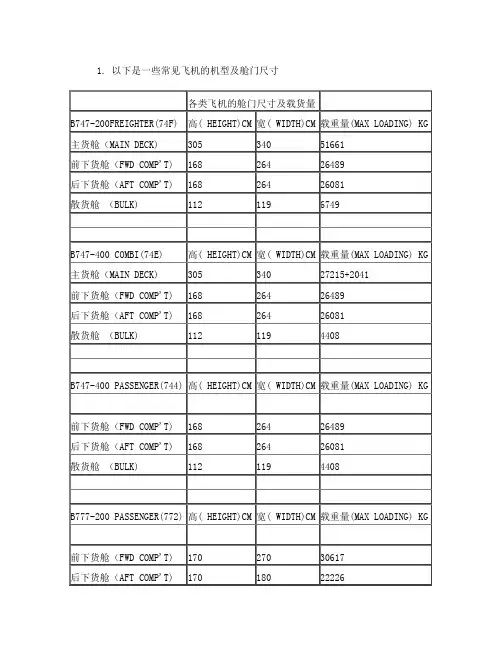

一.箱板常用规格PIP板：集装板类型：P1代码：P1P/PAG/PAJ外形尺寸：318CM*224CM最大毛重：6804KG(含板重和套网重量) 适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*214CMP8P板：2.44*3.18(m)ACE箱：容积4.13m 箱门1.45*1.5(m) DPE箱：容积3.4m 箱门1.0*1.35(m) P6P板：集装板类型：P6代码：P6P/PMC外形尺寸：318CM*244CM最大毛重：6804KG(含板重和套网重量) 适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*234CMP7E板：集装板类型：P7代码：P7E/PGA外形尺寸：606CM*244CM最大毛重：13608KG(含板重和套网重量) 适用机型：B747F/COMBI主货舱实际可利用尺寸：596CM*234CMLD3集装箱：集装板类型：LD3代码：AKE/AKN最大毛重：1588KG(含箱重)轮廓容积：4.8m³可用容积：4.3m³外形尺寸：156CM底(201CM顶)*153CM*163CM内容尺寸：146CM底(146CM顶)*143CM*150CM适用机型：所有宽体飞机下货舱ALF集装箱：代码：ALF最大毛重：3175KG(含箱重)轮廓容积：10.1m³可用容积：9.9m³外形尺寸：318CM底(472CM顶)*153CM*163CM内容尺寸：308CM底(469CM顶)*143CM*160CM适用机型：B747下货舱二．几种常见机型的货舱门尺寸表几种常见机型的货舱门尺寸数据（单位：厘米）机型舱门尺寸机型舱门尺寸B747-400combi 主货舱304×340 前货舱168×264 A310 前货舱169×270 后货舱170×181 后货舱168×264 散货舱112×119 MD-11 前货舱166×246 后货舱76×177B747-200combi 主货舱304×340 前货舱168×264 MD-80 前货舱127×135 后货舱127×135 后货舱168×264 散货舱112×119 散货舱127×135B747-SP 前货舱168×264 后货舱168×264 MD-82 前货舱127×135 后货舱127×135 散货舱112×119 散货舱127×135B767 前货舱167×340 后货舱167×177 DC-10 前货舱168×246 后货舱168×178 散货舱96×110 散货舱91×76B757 前货舱108*140 后货舱112*140 TU-154 前货舱80×135 后货舱80×135 散货舱81×122 BAE146 前货舱109×135 后货舱104×91B737-200 前货舱86×121 后货舱88×121 YUN-7 前货舱109×119 后货舱140×75B737-300 前货舱86×121 后货舱88×117 A320 前货舱124×182 后货舱124×182A300 前货舱169×224 后货舱168×154 散货舱77×95散货舱63×95 B-777 前货舱270×170 后货舱180×170L-100-30 277×305 散货舱90×110FK-100 66×90 DHC-8 152-127SAAB-340 135×130B747-400F舱门尺寸鼻门大小：宽356CM 高249CM主货舱门大小：宽340CM 高305CM前、后下货舱门大小：宽264CM 高168CM散货舱门大小：宽112CM 高119CMB747-400F装板数和载量主货舱能装：29PMC/PAG前下货舱能装：16AKE或5PMC/PAG后下货舱能装：14AKE或4PMC/PAG散仓能装：2500K左右（考虑到联合限载，此重量为参考值）整机大约能装100-120吨（视航线长短，载量有所变化）747-400F板型简介Q6板：96英寸板（最高为244CM）Q7板：118英寸板（最高为299CM，244CM收角）低板：63英寸板（高度为160CM；飘板两边各能飘45-77CM）MD-11F舱门尺寸主货舱门大小：宽356CM 高259CM前下货舱门大小：宽264CM 高168CM后下货舱门大小：宽178CM 高168CM散货舱门大小：宽91CM 高76CMMD-11F装板数和载量主货舱能装：26PMC/PAG前下货舱能装：6PMC/PAG或者18AKE后下货舱能装：14AKE散舱能装：2000KG（考虑到联合限载，此重量为参考值）整机大约能装80-90吨（视航线长短，载量有所变化）MD-11F板型简介高板：高度248CM （110CM收角或140CM收角）低板：高度160CM (票飘板的话两边各能飘45-77CM)。

各种飞机货舱舱门及收货尺寸-飞机货仓介绍波音Boeing空客AirBus舱门尺寸波音(BOEING)系列常见机型(B737/B757// B767/ B777/ B747/ B747-F)B737机型信息B737系列机型舱门尺寸(宽*高)CM:前舱: 86*122; 后舱: 89*122 ; 备注:B737系列机型属于窄体机，无散舱，不接托盘货,货物单件毛重不能超过80KGS货舱总容积(M3):30-40CBM货物业务载量: 2-3 TONSB757机型信息B737系列机型舱门尺寸(宽*高)CM:前舱: 108*140; 后舱: 112*140; 散舱: 81*122 备注:B757系列机型限制不接托盘货。

货舱总容积(M3):50-68CBM货物载量: 5,7TONSB767机型信息 (KQ)B767系列机型舱门尺寸(宽*高)CM:前舱: 340*170; 后舱: 178*170; 散舱: 96*110 备注:板尺寸:314*2.44 ;货物高度要控制在1.6M。

货舱总容积(M3):100-110CBM货物载量:15TONSB747机型信息(JI/AF/CA3208/NW)B747系列分为:B747-200/ B747-300/ B747-400(F)B747系列机型舱门尺寸(宽*高)CM:主舱:304*340 ; 前舱: 168*264; 后舱: 168*264 ; 散舱: 112*119乘客座位数: B747-200 350个 ;B747-300 416个 ; B747-400 500个: B747-200 170 M3 ; B747-300 175M3; B747-400 120 货舱总容积(M3)M3货物载量: B747-200 60 TONS ; B747-400 120 TONS航班可以装的板箱数量:B747-200:7板(块) / 9箱(个)B747-300:15板(块) / 2箱(个)B747-400:7板(块) / 16箱(个)板箱尺寸(长*宽):P6P板:244*318(CM)P1P板:224*318(CM)DPE箱:143*106(CM)限重600KG (KQ)AKE/AVE箱:155*147CM (MH/CZ) (B波音系列尺寸为:155*163(CM))相关说明:该系列200座以下客机都是窄体单通道飞机(客舱中间只有一个通道),有两个散装舱(前舱和后舱),不能装板装箱; 该系列200座以上客机为宽体飞机,有三个货舱(前舱,后舱,散舱),可以装板装箱。

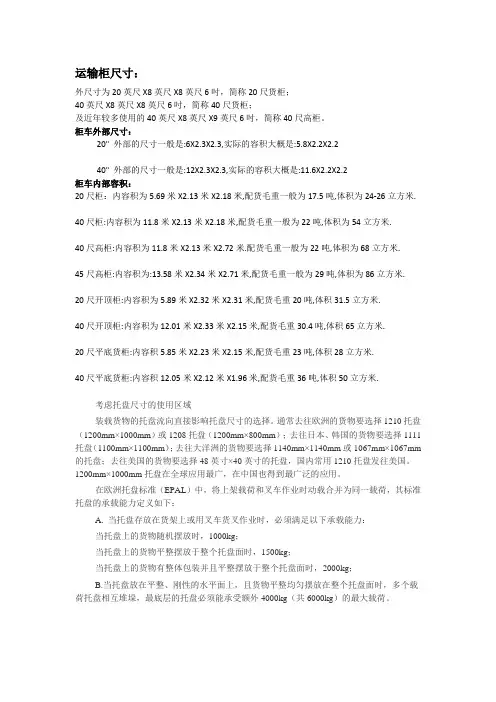

运输柜尺寸：外尺寸为20英尺X8英尺X8英尺6吋，简称20尺货柜；40英尺X8英尺X8英尺6吋，简称40尺货柜；及近年较多使用的40英尺X8英尺X9英尺6吋，简称40尺高柜。

柜车外部尺寸：20" 外部的尺寸一般是:6X2.3X2.3,实际的容积大概是:5.8X2.2X2.240" 外部的尺寸一般是:12X2.3X2.3,实际的容积大概是:11.6X2.2X2.2柜车内部容积：20尺柜：内容积为5.69米X2.13米X2.18米,配货毛重一般为17.5吨,体积为24-26立方米. 40尺柜:内容积为11.8米X2.13米X2.18米,配货毛重一般为22吨,体积为54立方米.40尺高柜:内容积为11.8米X2.13米X2.72米.配货毛重一般为22吨,体积为68立方米.45尺高柜:内容积为:13.58米X2.34米X2.71米,配货毛重一般为29吨,体积为86立方米.20尺开顶柜:内容积为5.89米X2.32米X2.31米,配货毛重20吨,体积31.5立方米.40尺开顶柜:内容积为12.01米X2.33米X2.15米,配货毛重30.4吨,体积65立方米.20尺平底货柜:内容积5.85米X2.23米X2.15米,配货毛重23吨,体积28立方米.40尺平底货柜:内容积12.05米X2.12米X1.96米,配货毛重36吨,体积50立方米.考虑托盘尺寸的使用区域装载货物的托盘流向直接影响托盘尺寸的选择。

通常去往欧洲的货物要选择1210托盘（1200mm×1000mm）或1208托盘（1200mm×800mm）；去往日本、韩国的货物要选择1111托盘（1100mm×1100mm）；去往大洋洲的货物要选择1140mm×1140mm或1067mm×1067mm 的托盘；去往美国的货物要选择48英寸×40英寸的托盘，国内常用1210托盘发往美国。
