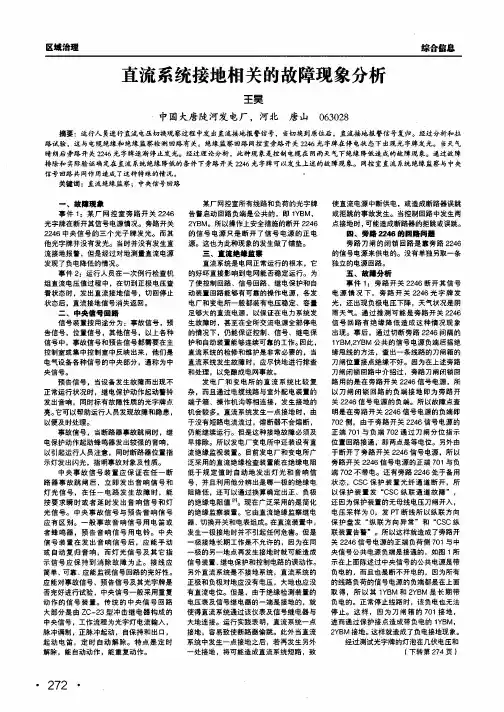

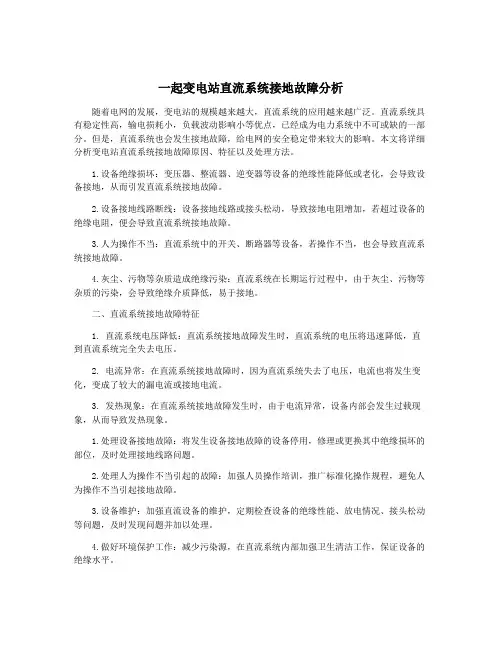

一起变电站直流系统接地故障分析随着电网的发展，变电站的规模越来越大，直流系统的应用越来越广泛。
直流系统具有稳定性高，输电损耗小，负载波动影响小等优点，已经成为电力系统中不可或缺的一部分。
但是，直流系统也会发生接地故障，给电网的安全稳定带来较大的影响。
本文将详细分析变电站直流系统接地故障原因、特征以及处理方法。
1.设备绝缘损坏：变压器、整流器、逆变器等设备的绝缘性能降低或老化，会导致设备接地，从而引发直流系统接地故障。
2.设备接地线路断线：设备接地线路或接头松动，导致接地电阻增加，若超过设备的绝缘电阻，便会导致直流系统接地故障。
3.人为操作不当：直流系统中的开关、断路器等设备，若操作不当，也会导致直流系统接地故障。
4.灰尘、污物等杂质造成绝缘污染：直流系统在长期运行过程中，由于灰尘、污物等杂质的污染，会导致绝缘介质降低，易于接地。
二、直流系统接地故障特征1. 直流系统电压降低：直流系统接地故障发生时，直流系统的电压将迅速降低，直到直流系统完全失去电压。
2. 电流异常：在直流系统接地故障时，因为直流系统失去了电压，电流也将发生变化，变成了较大的漏电流或接地电流。
3. 发热现象：在直流系统接地故障发生时，由于电流异常，设备内部会发生过载现象，从而导致发热现象。
1.处理设备接地故障：将发生设备接地故障的设备停用，修理或更换其中绝缘损坏的部位，及时处理接地线路问题。
2.处理人为操作不当引起的故障：加强人员操作培训，推广标准化操作规程，避免人为操作不当引起接地故障。
3.设备维护：加强直流设备的维护，定期检查设备的绝缘性能、放电情况、接头松动等问题，及时发现问题并加以处理。
4.做好环境保护工作：减少污染源，在直流系统内部加强卫生清洁工作，保证设备的绝缘水平。
总之，变电站直流系统接地故障是影响电网安全稳定的重要因素之一。
为了保证电网的安全稳定，需要对直流系统进行定期检查及维护，以及加强人员操作培训，提高操作规范化水平。

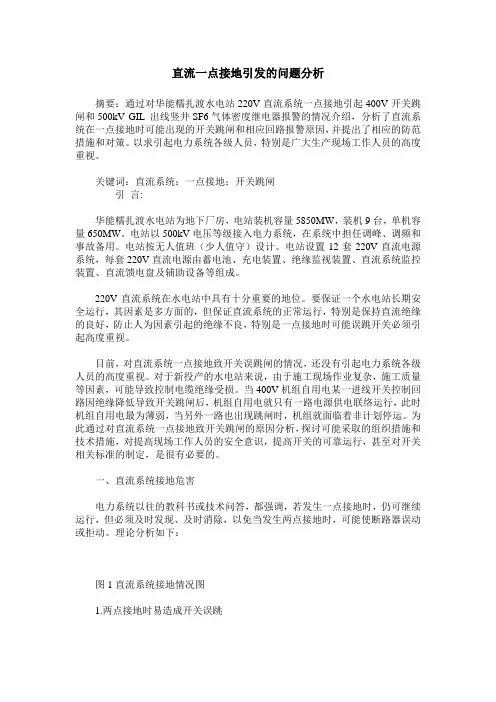

直流一点接地引发的问题分析摘要：通过对华能糯扎渡水电站220V直流系统一点接地引起400V开关跳闸和500kV GIL 出线竖井SF6气体密度继电器报警的情况介绍，分析了直流系统在一点接地时可能出现的开关跳闸和相应回路报警原因，并提出了相应的防范措施和对策。
以求引起电力系统各级人员，特别是广大生产现场工作人员的高度重视。
关键词：直流系统；一点接地；开关跳闸引言:华能糯扎渡水电站为地下厂房，电站装机容量5850MW，装机9台，单机容量650MW。
电站以500kV电压等级接入电力系统，在系统中担任调峰、调频和事故备用。
电站按无人值班（少人值守）设计。
电站设置12套220V直流电源系统，每套220V直流电源由蓄电池、充电装置、绝缘监视装置、直流系统监控装置、直流馈电盘及辅助设备等组成。
220V直流系统在水电站中具有十分重要的地位。
要保证一个水电站长期安全运行，其因素是多方面的，但保证直流系统的正常运行，特别是保持直流绝缘的良好，防止人为因素引起的绝缘不良，特别是一点接地时可能误跳开关必须引起高度重视。
目前，对直流系统一点接地致开关误跳闸的情况，还没有引起电力系统各级人员的高度重视。
对于新投产的水电站来说，由于施工现场作业复杂，施工质量等因素，可能导致控制电缆绝缘受损。
当400V机组自用电某一进线开关控制回路因绝缘降低导致开关跳闸后，机组自用电就只有一路电源供电联络运行，此时机组自用电最为薄弱，当另外一路也出现跳闸时，机组就面临着非计划停运。
为此通过对直流系统一点接地致开关跳闸的原因分析，探讨可能采取的组织措施和技术措施，对提高现场工作人员的安全意识，提高开关的可靠运行，甚至对开关相关标准的制定，是很有必要的。
一、直流系统接地危害电力系统以往的教科书或技术问答，都强调，若发生一点接地时，仍可继续运行，但必须及时发现、及时消除，以免当发生两点接地时，可能使断路器误动或拒动。
理论分析如下：图1直流系统接地情况图1.两点接地时易造成开关误跳如图1所示，当发生A、B两点接地时，电流继电器KA1、KA2节点被短接，将使KN动作致开关跳闸；A、C两点接地，因KM节点被短接而跳闸；同理，在A、D两点，D、F两点等接地时都同样会造成开关跳闸。
变电站直流接地故障分析与对策变电站作为电力系统的重要组成部分，经常发生各种故障。
其中直流接地故障是一个常见问题，可能会对电力系统造成严重影响。
因此，对于变电站直流接地故障的分析和对策至关重要。
一、直流接地故障直流接地故障是指直流电源出现故障，使得电源正极或负极与地之间存在不正常的电阻，从而导致电流在接地点处集中，容易引发火灾或电器损坏。
直流接地故障主要有以下几种情况：1. 直流电源正极或负极与地之间出现短路故障，引起大量电流流过接地点。
直流接地故障会对电力系统带来严重危害，主要包括以下几点：1. 引起设备损坏。
直流接地故障会使电器设备的绝缘击穿或过热，从而导致设备损坏。
2. 出现安全事故。
高电压的直流接地电流易引起设备过热，短路等异常情况，从而造成电气火灾。
3. 影响电力系统稳定运行。
直流接地电流将引起电力系统电压的波动和不稳定，从而影响电力系统的稳定运行。
1. 加强维护。
定期对变电站直流电源的运行情况进行维护和检查，及时发现并排除潜在故障。
2. 安装保护措施。
采用现代保护装置，如直流故障指示器、直流接地电流保护、直流故障录波器等来对变电站直流接地故障进行保护。
3. 增加绝缘措施。
在变电站中增加绝缘措施，使得接地电阻降低到一个安全范围内，从而能够减少直流接地电流。
4. 提高人员素质。
定期培训变电站管理人员和操作人员的专业知识和技能，提高人员的意识和素质，防止出现意外事故。
四、结论直流接地故障是变电站常见的故障之一，可能会对电力系统造成严重影响。
因此，采取有效措施来预防和处理直流接地故障是十分必要的。
这需要我们不断加强管理、维护和改善设备，提高人员素质，避免出现不必要的损失和安全事故。
一例直流系统接地故障的查找和分析直流系统接地故障是直流电力系统中常见的故障之一，它会给电力系统的安全稳定运行带来严重危害。
对于直流系统接地故障的查找和分析至关重要。
本文将从直流系统接地故障的特点、查找和分析方法、以及预防措施等方面进行详细的介绍，以期能够为相关人员提供一些有益的帮助。
一、直流系统接地故障的特点在直流系统中，接地故障是指系统的一个导体与地之间存在电气连接。
直流系统接地故障的主要特点有以下几点：1. 系统电压不稳定：当发生接地故障时，导体与地之间出现了电气连接，会导致系统电压不稳定。
这样会给系统的正常运行带来严重影响。
2. 系统接地电流增大：接地故障会导致系统接地电流增大，可能超过系统的额定电流，从而造成设备损坏。
3. 系统振荡频率增大：接地故障会对系统的振荡频率产生影响，导致系统出现不稳定的工作状态。
1. 定位接地故障点：在直流系统中，定位接地故障点是查找故障的第一步。
可以通过巡检、仪器测试等方法对系统进行全面检查，找出接地故障点的位置。
2. 测试接地电流：测试系统的接地电流大小可以帮助确定接地故障的严重程度，以及对设备的影响程度。
通过测试接地电流大小，可以更好地了解故障的情况。
3. 检查设备接地状态：检查系统中的各种设备的接地状态，包括导线、开关、隔离开关等。
发现接地状态异常的设备，及时进行修复或更换。
4. 使用故障检测仪器：可以使用故障检测仪器对系统进行全面检测，帮助找出接地故障点的位置，并确定故障的类型及严重程度。
1. 故障类型分析：需要对接地故障的类型进行分析，包括单相接地故障、两相接地故障、多相接地故障等。
了解故障类型，有助于更准确地判断故障性质。
2. 故障原因分析：需要对接地故障的原因进行分析，包括设备老化、操作不当、环境因素等。
了解故障原因，有助于制定相应的故障处理措施。
3. 故障影响分析：需要对接地故障对系统的影响进行分析，包括对设备的影响、对系统稳定运行的影响等。
变电站直流接地故障分析与对策随着电力系统的不断发展和完善，直流输电系统在电力输送中扮演着越来越重要的角色。
变电站直流接地故障是直流输电系统中常见的故障之一，一旦发生，将会对电网运行安全和设备正常运行造成严重影响。
对变电站直流接地故障的分析与对策具有重要的意义。
一、变电站直流接地故障的原因1. 设备老化：随着设备使用寿命的增长，设备的绝缘性能会逐渐下降，增加了发生接地故障的风险。
2. 操作失误：人为操作失误是变电站直流接地故障的常见原因之一，比如接地线未接好、接地开关误动等。
3. 外部因素：外部因素如雷击、灯击等自然灾害，以及动物入侵、植物生长等因素都有可能导致接地故障。
4. 设备缺陷：设备制造缺陷或安装故障也可能是接地故障的原因之一。
1. 对电力系统安全稳定运行造成影响：变电站直流接地故障一旦发生，可能导致整个电力系统的运行受到影响，甚至造成电网的瘫痪。
2. 电力设备受损：接地故障会导致变电设备受损，需要进行维修或更换，带来较大经济损失。
3. 对环境造成影响：一些变电设备可能会受损后释放有害气体或液体，对周围环境造成污染。
1. 检测设备状态：定期对变电设备的绝缘状态进行检测，发现问题及时进行维护和修复。
2. 实施故障录波分析：采用录波分析技术，对接地故障进行事后分析，了解故障发生的原因和过程。
3. 进行设备运行监测：在设备运行过程中，进行实时监测，及时发现异常情况并进行处理，防止接地故障的发生。
2. 加强操作规范：加强对变电站操作人员的培训和管理，规范操作流程，防止操作失误导致接地故障发生。
3. 安全防护设施完善：在变电站周围设置好防雷设施，对动植物进行防护，降低外部因素对接地故障的影响。
4. 建立健全的监测系统：对变电站设备运行情况进行实时监测，并建立健全的数据分析系统，能够及时发现问题并进行处理。
5. 加强故障分析技术研究：利用最新的故障分析技术，对接地故障进行深入分析，探索更加有效的预防和处理方法。

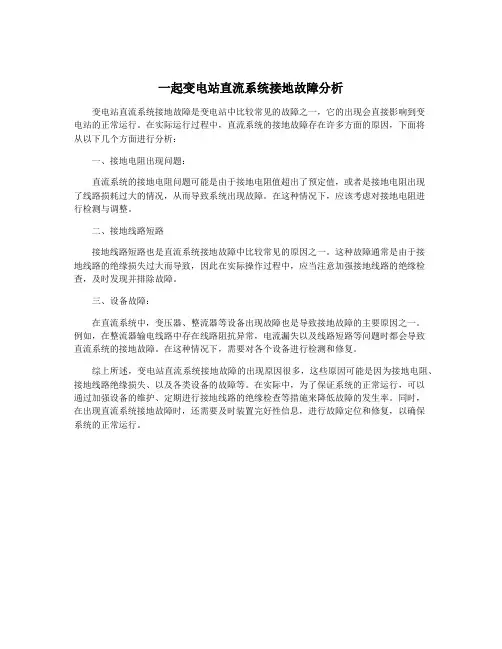

一起变电站直流系统接地故障分析
变电站直流系统接地故障是变电站中比较常见的故障之一，它的出现会直接影响到变
电站的正常运行。
在实际运行过程中，直流系统的接地故障存在许多方面的原因，下面将
从以下几个方面进行分析：
一、接地电阻出现问题：
直流系统的接地电阻问题可能是由于接地电阻值超出了预定值，或者是接地电阻出现
了线路损耗过大的情况，从而导致系统出现故障。
在这种情况下，应该考虑对接地电阻进
行检测与调整。
二、接地线路短路
接地线路短路也是直流系统接地故障中比较常见的原因之一。
这种故障通常是由于接
地线路的绝缘损失过大而导致，因此在实际操作过程中，应当注意加强接地线路的绝缘检查，及时发现并排除故障。
三、设备故障：
在直流系统中，变压器、整流器等设备出现故障也是导致接地故障的主要原因之一。
例如，在整流器输电线路中存在线路阻抗异常，电流漏失以及线路短路等问题时都会导致
直流系统的接地故障。
在这种情况下，需要对各个设备进行检测和修复。
综上所述，变电站直流系统接地故障的出现原因很多，这些原因可能是因为接地电阻、接地线路绝缘损失、以及各类设备的故障等。
在实际中，为了保证系统的正常运行，可以
通过加强设备的维护、定期进行接地线路的绝缘检查等措施来降低故障的发生率。
同时，
在出现直流系统接地故障时，还需要及时装置完好性信息，进行故障定位和修复，以确保
系统的正常运行。
变电站直流接地故障分析与对策随着电力工业的快速发展，变电站已经成为电力系统中必不可少的一个组成部分。
变电站具有输变电、配电、变压、控制保护等多种功能，承担着能源传输和稳定供电的重要任务。
然而，在变电站的运行过程中时常会出现故障，其中直流接地故障是变电站中比较常见的一种类型。
下面将针对变电站直流接地故障进行分析并提出相应的对策。
一、直流接地故障的特点和原因直流接地故障是指变电站出现一种直流信号通过故障点向地的单极通路。
直流接地故障的特点表现为，当直流信号到达故障点的时候，直流信号与地相互接通，直流信号就会流向地，出现接地故障。
直流接地故障常常影响变电站的稳定运行，同时对电力系统的正常运行也会产生影响，因此需要高度重视。
直流接地故障可能出现的原因比较多，通常包括以下几个方面：1. 绝缘损坏：变电站中如遇形成大量沉积物、灰尘及其它杂物表层，会导致局部放电，直接导致绝缘损坏，可能引发直流接地故障；2. 设备老化：设备老化也是直流接地故障发生的原因之一；3. 翻修装修质量不佳：如果翻修装修质量不佳，可能引起控制室内设备之间的连接不紧，从而导致直流接地故障；1. 坚持设备日常巡检制度对于解决直流接地故障，首先要坚持设备日常巡检制度，确保在平时工作中能发现并及时解决设备故障。
2. 经常对设备进行维护保养经常对设备进行维护保养，在使用过程中发现问题及时处理，避免存在故障后再去解决设备故障，这样不仅可能增加维修难度，还会造成系统运行的不稳定。
3. 选择合适的绝缘材料在设计变电站隔离、电缆等绝缘材料的选择上，应选择密合性好、合适的绝缘材料。
绝缘材料的选择关系到变电站运行质量，材料选择不当容易导致直流接地故障等问题。
4. 优化控制室设计通过优化控制室设计，可以保证设备之间紧密连接，提高设备之间的通讯效率，减少直流接地电流的产生。
5. 加强对设备的监测和检测对设备进行监测和检测，及时发现糟糕的工作状态，及时维修和维护设备，从而使其能够稳定工作，避免直流接地故障的发生。
变电站直流接地故障异常排查案例分析摘要：直流系统的安全运行能够确保变电站的电力设备正常运行，一旦直流系统发生了接地故障，将会对变电站的电力设备正常运行造成一定的威胁。
本文将会以案例简单说明如何排查、分析变电站的直流接地故障。
关键词：变电站；直流系统；接地故障一、变电站直流接地故障案例在我国某变电站曾经出现过直流屏曾经发生“直流接地”报警信号，“轻故障”的指示灯亮了，当时的值班人员马上按下“消音”按钮，但是“轻故障”的指示灯并没有马上暗下去，但是由于当时该变电站的直流屏电源监视装置并不能显示出故障的大体位置在哪里，所以该变电站马上组织故障抢修工作，展开故障异常排查工作，并及时解决这一故障。
本文将会以此案例对变电站直流接地故障的排查工作进行简单的分析。
二、直流系统出现接地故障的主要原因直流系统是变电站中独立的一个操作电源，为变电站内的电气设备、保护装置、信号装置等设备提供电源。
一般的直流系统是由蓄电池、充电装置、直流负荷，以及直流回路等四部分组成，其工作电压是110VDC 或者220DVC。
直流系统的不同部分具有不同的功能，这四部分组合成一个整体，为变电站的电气设备供电过程中，确保能够保护和控制回路中的元器件。
一般地，根据直流接地点的位置可以分为室内直流接地和室外直流接地，按照直流接地的极性又可以分为正接地和负接地，按照直流接地的程度又可以分为直接接地（又称金属接地或者全接地）和间接接地（又称为非金属接地或者半接地），按照接地的情况可以分为绝缘接地、环路接地、单点接地，以及多点接地，以接地的时间长短为为依据，又可以分为瞬间接地和永久接地，因此，直流系统出现接地故障的主要原因可根据接地故障的种类而有所不同：（一）天气原因某些户外二次接线盒的密封工作不到位，或者长时间没有检修，导致在下雨的时候，雨水滴落到接线盒中，令接线桩头和外壳导通起来，引起接地故障。
而假如瓦斯继电器的的防护工作不到位，雨水渗入到接线盒中，当雨水逐渐增加，直至淹没接线柱的时候，将会发生在直流接地故障，甚至会引起跳闸的情况。
变电站直流系统接地故障分析及对策直流系统是电力系统中的重要组成部分，其稳定运行对电力供应具有重要意义。
而接地故障是直流系统中的一种常见故障，它会影响到设备的正常运行和人员的安全。
因此，对于变电站直流系统接地故障的分析和对策是非常必要的。
一、直流系统接地故障的原因分析1.设备方面：变电站中的直流电源、直流控制设备、电力电子装置等设备存在绝缘失效、设备老化、设备接地电阻增大等情况，导致设备发生接地故障。
2.电缆方面：直流系统中的电缆存在绝缘层老化、电缆终端连接等问题，导致电缆产生接地故障。
3.外界环境方面：如雷击、污秽等外界因素，会导致直流系统发生接地故障。
二、直流系统接地故障的影响1.产生电弧：直流系统如果发生接地故障，会产生电弧，造成设备、电缆等损坏。
2.电压异常：直流系统接地故障会导致电压异常，影响电力供应的稳定性。
3.安全隐患：直流系统接地故障会增加人员触电的风险，对人员的安全构成威胁。
三、直流系统接地故障的对策1.设备维护：定期检查和维护直流系统中的设备，提前发现和排除潜在故障，减少接地故障的发生。
2.保持接地电阻的合理范围：合理设置和保持设备的接地电阻，避免接地电阻过大或者过小造成的故障。
3.加强绝缘检测：定期对直流系统中的设备、电缆等进行绝缘检测，及时发现绝缘老化等问题，避免故障的发生。
4.加强防雷措施：增加直流系统的防雷装置，减少雷击对系统的损害。
5.增设监测装置：对直流系统进行实时监测，及时发现接地故障，并采取措施进行修复，保证系统的稳定运行。
综上所述，对于变电站直流系统接地故障的分析和对策，应该注重设备的维护和检修，保持接地电阻合理范围，加强绝缘检测和防雷措施，增设监测装置等。
只有通过科学的管理和有效的措施，才能减少直流系统接地故障的发生，确保电力供应的可靠性和人员的安全。
变电站直流接地故障分析与对策一、引言变电站直流接地故障是电力系统中常见的一种故障类型，它可能会导致设备损坏、停电甚至安全事故，因此对于变电站直流接地故障的分析与对策显得尤为重要。
本文将从故障的原因、分析方法、对策措施等方面进行详细介绍，以期为相关从业者提供参考。
二、直流接地故障的原因直流接地故障指的是在直流系统中出现接地故障，主要原因包括以下几点：1.设备老化变电站中的直流设备和设备连接线路在长期运行中可能会出现老化现象，导致接地故障的发生。
2.绝缘破损变电站中的绝缘子、绝缘套管等绝缘设施在使用过程中可能会受到外力碰撞或电气击穿等影响而导致破损，从而引发接地故障。
3.环境影响变电站所处的环境也对直流接地故障产生影响，比如受到雷击或者潮湿气候等环境因素都可能导致接地故障的发生。
4.操作失误变电站运行中的人为操作不当也可能导致直流接地故障的发生，比如错误连接导线，操作失误造成设备损坏等。
1.故障检测当直流接地故障发生时，需要进行及时的故障检测，包括对设备的检查、检测仪器的使用等。
通过仪器检测可以确定接地故障的位置和程度，为后续的处理提供重要信息。
2.故障记录在故障发生后，要对相关数据进行记录，包括故障时间、故障位置、故障原因等，为后续的分析提供数据支持。
3.故障分析对直流接地故障进行分析，确定故障的原因和范围，查明故障的具体特点和影响，并寻找解决方法。
4.故障处理针对分析结果，制定相应的故障处理方案，及时修复故障，保障电力系统的正常运行。
1.定期检查定期对变电站的直流设备和设备连接线路进行检查，发现问题及时进行维护和更换损坏设备，确保设备的正常运行。
2.增强绝缘对变电站中的绝缘设施进行加固和维护，提高其承受外力和电气冲击的能力，降低绝缘破损引发接地故障的可能性。
3.环境保护对变电站所处的环境进行保护，比如设置防雷设施、防潮设施等，减少环境对设备的影响，降低直流接地故障的发生概率。
4.规范操作通过对操作规程的完善和人员培训，提高操作人员的技能水平，减少人为操作失误引发接地故障的可能性。
电厂＃1机直流接地事件分析报告1、事件经过（1）10月15日22:50:19:093，＃1机MarkV发“蓄电池125V直流接地”报警；22:50:20:625“蓄电池125V直流接地”报警复归。
（2）22:50:22:093，＃1机MarkV又发“蓄电池125V直流接地”报警，同时发“燃油截止阀打开故障、排气框架冷却空气压力低、发电机差动闭锁遮断、发电机开关跳闸、区域1火灾、区域2火灾、辅机马达过载、排气框架冷却系统故障降负荷、压气机进气压差高报警、轻油泵切换、重油前置泵故障、冷却水泵切换、冷却水压力低、抑钒剂泵切换、控制室多烟雾、区域1火灾探测预报警、区域2火灾探测预报警、抑钒剂流量检查”报警。
（3）22:50:22:125，＃1机MarkV发“滑油压力低遮断、滑油压力低、轻油前置压力低遮断、前置站重油压力低、重油温度故障—切换被闭锁”报警；22:50:22:218，＃1机MarkV发“燃油跳闸压力低、母线低电压—不能自动同期、重油状态下遮断”报警。
（4）23:10时，热控检修人员赶到现场进行检查，首先检查MarkV盘电源卡上电压正常（+66.7V、-63.4V），无直流接地现象，但电源分配卡的J12A保险熔断，由其供电的QD1机DTBA、DTBB板失电，测量DTBA、DTBB板上所接所有输入回路绝缘良好，但检测出从MCC接入的反馈信号线有35～70伏不等的交流干扰电压存在。
（5）23:10:53，＃1机MarkV发“油雾分离器风扇故障”报警，检查A、C两相保险熔断，测量电机绝缘为200兆欧，更换保险后试启失败。
（6）电气检修很快到场进行全面检查，发现88QV控制开关柜内电源进线的C相接线线夹断导致拉弧接地短路。
更换三相保险座、接触器和热继电器，同时对弧光短路引起的输出端子绝缘下降进行处理后，测量电机绝缘为80兆欧，开关柜绝缘为100兆欧，试启正常。
（7）16日4:00时，88QV处理完后，更换J12A保险，MarkV工作正常。
直流系统直流接地故障分析在公司变配电运行管理中，直流系统的正常运行在电力系统的稳定运行和供电上占有很大的作用。
直流屏是直流电源操作系统的简称，通用名为智能免维护直流电源屏，简称直流屏，它是配电室及变电站不可缺少的电力设备，。
一、直流屏的应用。
目前吉林油田供电公司各大变电所的直流屏均采用的是一种全新的数字化控制、保护、管理、测量的新型直流系统。
监控主机部分高度集成化，内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。
直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。
通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求。
二、直流屏的组成和工作原理。
在正常情况下，由充电单元对蓄电池进行充电的同时并向经常性负载(继电保护装置、控制设备等)提供直流电源；当控制负荷或动力负荷需较大的冲击电流(如断路器的分、合闸)时，由充电单元和蓄电池共同提供直流电源；当变电所交流中断时，由蓄电池组单独提供直流电源。
三、直流屏接地故障现象、危害及故障处理方法。
直流屏有效地保障着电力设备的运行稳定，但是当直流屏出现问题的时候，我们需要立马进行检修和维护，其中直流屏接地故障是直流屏故障中出现频率最高的，也是经常容易发生的故障，直流接地时间过长，严重的会造成直流短路，导致断路器越级跳闸的恶性事故，造成大面积停电或电网震荡，因此直流接地故障及时得到处理是关键。
（一）直流接地现象的判定。
直流系统是绝缘系统，正常时，正、负极对地绝缘电阻相等，正、负极对地电压平衡。
发生一点接地时，正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，也就是说，正极接地时，负极对地电压升高（绝对值），负极接地时，正极对地电压升高。
如220直流系统，正常工作时，正极对地电压+110V，负极对地电压-110V，负极接地后，正极对地电压变为220V，由此判断是正极接地还是负极接地。
直流接地异常原因分析摘要：变电站直流系统接地故障会影响直流系统的安全运行，近年来，直流系统接地技术不断发展，积极防范接地故障，加大直流系统安全运行管理力度，已经成为行内专业人员共同关注的焦点。
总结了变电站直流系统运行情况，列举了各种直流接地现象，分析了故障原因，并有针对性地给出了直流接地处理的主要方法和要求。
关键词：变电站；直流系统；接地方法；故障处理1 导言在整个电力系统中，直流系统发挥着关键而重要的作用，分布范围较广，支持着整个电网的安全、持续运行，然而，由于受到内外因素的干扰，变电站直流系统容易出现接地故障，要想有效排查这些故障，就必须掌握科学先进的技术，提高故障排查工作效率，维护变电站的安全运行。
2 变电站直流系统接地直流系统电源有正负极之分，220V和110V直流电源系统一般采用不接地方式，变电站常用直流系统是对地绝缘的直流220V电源，正常运行时，正、负对地电压绝对值均为U/2,即110kV，正、负对地绝缘电阻为无穷大。
变电站直流系统接地时，直流系统正负极对地绝缘电阻值会降低，降低到整定值之下，正负极对地电压绝对值之差会增大，这些变化情况通过绝缘监测装置来反映。
当系统出现一点接地时，虽然不至于马上对二次回路造成事故，一旦发展为两地接地，会造成继电保护、信号、自动装置误动或者拒动，直流电源短路，引起熔断器熔断，使设备失去操作电源，引发电力系统的严重事故。
直流系统接地故障分为直流正极接地、直流负极接地、直流正负极各一点接地，接下来进行相应分析。
2.1 绝缘监测装置直流系统设置有绝缘监测装置，当直流系统发生接地故障或绝缘下降至规定值时，绝缘监测装置会可靠动作，并发出信号。
变电站多采用功能较为完善的微机型在线监测装置，监测范围包括所有馈线、充电装置回路、蓄电池回路，绝缘监测装置能测出正、负母线对地电压值和绝缘电阻值，并且能测出各分支回路的绝缘电阻值。
在线绝缘监测装置分为叠加低频小幅信号型绝缘监测装置和智能电流互感器型绝缘监测装置，两者的常规监测部分差别不大，是用电压采集信号元件采集出正、负极对地电压，经过A/D转换器，再经过微机处理后，数字显示母线电压值和母线对地绝缘电阻值，它的监测没有死区，当检测到电压过高、过低，绝缘电阻过低时会发出报警信号，报警值可以自行整定。
直流接地异常原因分析摘要：500kV××变电站在日常的监视运维工作中，发现后台告警，#2直流系统接地故障。
现场运行人员立即到35kV保护小室进行查看，判断是正极接地。
然后看到故障点在52保护小室，遂到达52保护小室220V#2直流系统馈线屏，最终确认是5552断路器测控装置遥信电源故障。
本文根据现场监视后台信号、保护原理图纸和现场情况，介绍了直流系统的原理以及分析发“直流接地”信号的原因和过程，并提出了针对性的防范措施和整改建议。
关键字：直流系统；测控装置；遥信电源；直流接地0 引言直流电源作为电力系统的重要组成部分，为一些重要常规负荷、继电保护及自动装置、远动通讯装置提供不间断供电电源，并提供事故照明电源。
直流系统发生一点接地，不会产生短路电流，则可继续运行。
但是必须及时查找接地点并尽快消除接地故障，否则当发生另一点接地时，就有可能引起信号装置、继电保护及自动装置、断路器的误动作或拒绝动作，有可能造成直流电源短路，引起熔断器熔断，或快分电源开关断开，使设备失去操作电源，引发电力系统严重故障乃至事故。
因此，不允许直流系统在一点接地情况下长时间运行，必须加强在线监测，迅速查找并排除接地故障，杜绝因直流系统接地而引起的电力系统故障。
针对上述问题，本文通过分析一起绝缘皮破损引起的直流接地异常事件，结合现场监视后台信号、保护原理图纸和现场情况，分析了直流接地产生的原因，以及发生异常的主要因素。
同时结合电力检修工作，从安全措施和技术措施两方面提出了避免该工况下直流接地引起保护运行异常的改进措施与建议。
1 异常过程2019年5月17日15:59，监控后台机报警，#2直流系统接地故障报警。
现场运行人员立即到35kV保护小室进行查看，判断是在52保护小室且为正极接地图1-1 #2直流系统接地“运行异常”信号然后看到故障点在52保护小室，遂到达52保护小室220V#2直流系统馈线屏，如图3-1所示，看到是8#之路，最终确认是5552断路器测控装置遥信电源故障：2 直流系统概述直流系统的用途：广泛应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户(如发电厂、变电站、配电站、石化、钢铁、电气化铁路、房地产等)，为信号设备、保护、自动装置、事故照明及断路器分、合闸操作提供直流电源，它也同样广泛的应用于通信部门、计算机房、医院、矿井、宾馆，以及高层建筑的可靠应急电源，用途十分广泛。
直流接地隐患分析和预防措施[摘要] 针对珠海发电厂发生机组直流系统接地故障的同时，出现1B主变油泵故障报警，进行故障分析并进行处理，发现并消除油泵全停保护误动将造成机组非计划停运事故的隐患，使机组运行更加稳定可靠。
[关键词] 直流接地受潮油泵全停保护隐患2009年5月23日11：55，1号机组110V直流I段出现负极接地报警、1号主变B相1号油泵出现故障报警，报警不能复位。
一、故障现象1.集控室光字牌报警：UNIT NO 1 110V PRIMARY PROT AND CNRL BATTERY GROUNDGSU-1 GEN STEP-UP TRANSFORMER TROUBLE ALARM ENDING2. 1B主变就地冷控柜报警窗：OIL PUMP1 FAILURE ALARM3. 1号机组110V直流I段母线和充电器均有负极接地故障报警。
4.运行人员检查确认1号主变B相1号油泵运行正常，油流指示正常。
二、故障原因分析继保人员首先检查确认1B主变1号油泵处于运行状态，油流指示正常，但1号油泵故障报警继电器KD4动作，初步判断为继电器误动作。
检查1号机组110V直流I段母线正极对地电压为87V、负极对地电压32V，确实发生直流系统非刚性接地故障。
使用直流系统检测仪器对直流I段母线进行检测，测得接地泄漏电流为2.8mA，对该母线上所有运行负荷进行逐一排查，最后发现1B主变冷控柜直流电源的接地电流达到2.68mA，即该负荷有负极接地故障。
由于两个故障是同时发生，而且当时正在下暴雨，分析认为是由于安装在室外的1B主变控制柜，某个地方受潮导致绝缘下降造成直流系统非刚性接地以及KD4继电器误动作，我们重点检查KD4继电器控制回路。
KD4是1号油泵故障报警继电器，由接触器KM1辅助触点61－62及油流指示表接点QFI1的3－4启动的，两个启动回路接点分别在1号冷却器分控箱和1号油泵油流指示表接线盒中，都有可能受潮导致继电器误动作。
变电站直流系统接地故障分析与处理
直流系统接地故障是变电站故障中一种比较常见的故障类型。
如果不及时处理，会对
变电站的运行带来一定的影响甚至带来较大的安全隐患。
本文将对变电站直流系统接地故
障的原因、检测方法、处理方法进行探讨。
一、直流系统接地故障的原因
直流系统接地故障的原因可能有很多，以下是常见的几种原因：
1.设备老化：变电站的一些设备比如接地开关等可能会存在老化问题，这些老化问题
可能会导致设备接地不良，从而引发接地故障。
2.设备维护不当：变电站的一些设备如果没有按照规定进行维护可能会引发接地故障，例如维护不当可能会导致接地导线松动等问题。
3.雷击：雷击是直接的原因之一，当变电站受到雷击时可能会引发接地故障。
4.其他因素：例如误操作、设备安装问题等原因也可能带来接地故障。
检查直流系统接地故障需要进行以下几个步骤：
1.确定接地设备的位置：需要确定接地开关和接地电阻等接地设备的位置。
2.进行接地测试：使用专门的接地测试仪器对接地设备进行测试，测试是否存在接地
不良的情况。
3.检查设备维护情况：检查变电站的设备是否经过规定的维护，是否存在维护不当的
情况。
4.检查设备老化情况：检查变电站的设备老化情况，判断设备是否需要更换或进行维修。
处理直流系统接地故障需要针对故障的具体原因进行相应的处理措施：
1.设备老化问题处理：如果接地设备存在老化问题，需要及时更换或进行维修。
3.雷击问题处理：当发生雷击时，需要进行保护现场，确保人员安全，并尽快排除雷
击问题。
4.其他因素问题处理：处理其他因素引发的接地故障需要具体情况具体分析。
安全管理编号：YTO-FS-PD133
直流接地引发的一次“异常”现象分
析通用版
In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
直流接地引发的一次“异常”现象
分析通用版
使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1 引言
变电站直流系统的稳定运行对继电保护及自动装置的可靠正确动作至关重要。
对整个电网的安全运行起决定性作用，直流系统出现异常或故障，应尽快处理。
一般情况下，直流接地故障是一个独立的故障现象，取决于直流二次回路对地的绝缘水平。
直流接地故障(即使是重复接地)排除后直流系统即可恢复正常运行，很少出现连续接地故障。
在一次220KV变电站35KV的3516馈线开关检修过程中发生了一次“直流母线接地故障”反复出现且受控于3516开关分合影响的异常现象。
2 起因及经过
20xx年11月29日该站一条35KV馈线(3516)发生BC相短路，电流保护I段动作切除故障后启动重合闸装置，但重合未成功(原因：重合过程中开关拒合烧坏合闸线圈，未实现重合指令。
该开关为户内少油式手车断路器，配CD-10型电磁合闸机构)。
14：30分我们组织检修人员
对开关机构进行检修调试，对烧坏的合闸线圈进行更换处理，16：30分事故抢修结束后在对3516开关进行分合试验过程中，直流装置及中央信号打出了“直流母线接地”的信号。
直流系统异常现象出现后对直流母线接地故障先进行了处理。
用UT-52型数字表直流1000V档对直流母线电压进行实测，结果：U=231V、U+=231V、U-=0V，得出了负极直接接地的结论。
本着“先易后难、先次后主”的原则进行接地点查找：首先断开3516的控制、保护、合闸电源，直流接地依旧，排除了3516单元直流回路存在接地的可能，当拉开“10KVⅠⅡ段保护信号电源”时“一套直流母线接地"故障消失，直流母线负极对地电压上升为115V。
进一步查找发现10千伏116电容器保护装置内部电源负极绝缘降低(10KV馈线及电容器保护装置型号MDM—B1C，该型号保护装置曾多次出现过故障，运行极不稳定)。
用数字表测得该装置电源负对地电阻值247Ω，断开装置的直流电源后，直流系统恢复正常运行，我们认为直流系统接地故障已经排除。
直流母线接地故障处理结束后，继续进行3516开关的分合试验，“奇怪”现象发生了，再次出现了“直流母线接地"的告警信号。
此时怀疑3516控制单元确有问题，重点对3516单元进行全面检查，数次拉合3516单元的控制、保护及合闸电源，均未发现异常情况，U=231.00V、
U+=231.00V、U-=0.00V的测量数值未变，证明直流接地点在其他回路，再次排除了3516单元出问题的可能。
进一步查找中发现10千伏115电容器保护装置内部电源负极存在接地，断开115保护装置的电源后，"直流母线接地"信号消失，直流系统恢复正常运行(常理认为直流母线接地与3516开关操作无关)，与10千伏单元保护装置直流接地怎么也联系不起来。
直流母线接地故障再次处理结束后，为了进一步核实“直流母线接地与3516开关分合试验”无关，对3516开关又进行了一次分合操作，"直流母线接地" 现象再次发生。
经查找：10KV的133馈线保护装置内部又出现负接地，“不是巧合，有必然的联系”，重新对3516开关直流控制回路进行了更详细的检查，最终得到了准确答案。
(1)测试方案
1)为防止10千伏单元保护装置再次损坏，在进行3516开关分合闸操作时短时将10KV保护信号电源断开。
2)在进行3516开关分合闸操作过程中，对直流母线：负对地、正对地的电压进行严格监测，观察其数值变化范围。
(2)测试结果
合闸过程：直流母线电压U=231V降为225V，U+：由116V降到0V又升到116V；U-：由115V上升到
225V又降到115V。
分闸过程：U=231V、U+=116V 、U-=115V数值保持不变。
(3)结论
1)从以上实测结果看：3516直流回路存在瞬时正极接地故障。
2)接地点的理论确定，从3516开关直流控制回路(图1)得到以下结论：
①、分闸线圈TQ、合闸接触器HC及控制回路不存在接地点。
②、保护装置及其操作箱不存在接地点。
③、合闸线圈HQ及开关机构的二次引线存在正接地。
(4)、实际验证
在对3516开关机构的直流控制引线及合闸线圈详细检查中发现合闸线圈绝缘已损坏，与金属外壳直接相碰，由于合闸线圈短时带电出现瞬间正接地的现象，用数字表对3516开关合闸线圈进行测试，测的正对地电阻为0Ω，验证了以上推论。
3 重复直流接地现象的解释
3.1 分析
根据直流系统绝缘监察装置的工作原理得知，直流系
统正常运行时，其正、负极对地绝缘电阻为无穷大均远远大于Rb，如(图2)：
图中：R+：正极对地绝缘等效电阻；由若干无穷大电阻并联之和
R-：负极对地绝缘等效电阻；由若干无穷大电阻并联之和，约等于R+
Rb：直流绝缘监察的标准电阻，是人为设置的标准电阻(20K )；
R1...R4...Rn：用集中参数表示直流两极对地的模拟绝缘电阻；
U：直流母线电压；
U+：正级对地电压；
U-：负极对地的电压。
在图中的参考方向下由KVL定律得知：
U=U++U-，当直流母线对地绝缘良好的条件下，存在R-≈R+≈∞的关系，(实际情况由于负电源延伸范围广，R-略小于R+)，得出直流正负母线对地实际绝缘电阻：R=R+∥Rb≈R-∥Rb≈Rb的结论。
当R≤Rb(检测直流回路绝缘降低的判据)时，直流绝缘监察装置发出直流母线绝缘降低的告警信号。
由此可知：
(1)、正极绝缘降低而负极绝缘良好时：
U 得出U-＞U+，而当正极直接接地时正极对地短接即：R+=0 ，得出U+=0V，由于电源电压保持不变、所以U-=U，负极对地电压直接上升为母线电压。
(2)同理：负极绝缘降低时，U+＞U-，而当负极直接接地时，负极对地短接，U+=U，正极对地电压直接上升为母线电压。
3.2 解释
应用以上分析的结论来解释“直流母线接地受操作3516开关影响”的奇怪现象；由于3516开关在合闸过程出现了正极接地使U+=0V，U-=U=225V，这样就加在R-两端的电压由U/2 突然上升为电源电压U，使本来就脆弱的R-的工作条件变的更加严酷(R-此时主要指10KV馈线和电容器保护装置电源负极对地绝缘等效电阻)当R-中的某一个环节承受不了突然上升为电源电压的冲击时，便被击穿，进而演变为负极绝缘降低导致“直流接地的故障”再现，即使直流接地故障排除，因为3516开关正接地还存在，当对3516开关进行合闸时，导致直流接地现象重复出现。
综上所述，引起直流反复接地的原因可以总结为以下几点：
①、3516开关在合闸过程的瞬间正极接地是造成直流
接地反复出现的诱因。
②、MDM-B1C型保护装置电源负极对地绝缘电阻降低是造成直流接地反复出现的主要原因。
③、设备检修工艺不良是这次事故的导火线。
④、运行人员未对检修设备进行全面把关验收，便通电试验，为这次事故点燃了火种。
4 结束语
1) 应该加强对设备检修质量的管理，进一步提高检修工艺。
2) 设计部门对产品进行选型时，尽量选用成熟可靠且具有运行经验的大中型企业的产品，提高运行可靠性。
