对直流系统接地故障分析与处理

直流系统接地故障分析及处理方法摘要：随着智能电网的迅速发展，大型变电站的数量不断增加，变电站的稳定运行对国民经济的发展至关重要。

直流系统作为电网重要的供电系统，由蓄电池组、充电设备、绝缘监测设备、开关设备、调压设备等组成。

电池组是将多个电池连接在一起，直流系统电压越高，序列号越大；输出电流越大，并行连接的电池越多。

充电设备不仅能补偿电池组功率损失，还能保证恒压和电流输出。

电池组主要采用均匀充电模式和浮动充电模式充电。

本文主要分析直流系统接地故障分析及处理方法。

关键词：直流接地；方法探讨；查找方式；故障分析引言实际上变电站直流系统主要由蓄电池和浮载装置并联连接，直接提供大规模直流供电运行系统。

正常情况下，直流系统中主电源的正负极直接与地面隔离，一旦电源回路处于接地状态，正常情况下不会直接影响直流系统的稳定、正常和良好运行。

反之，电路中发生两个点或几个点接地后，就会直接造成直流系统内诸多电源的正负极出现短路的现象，而内部电源开关和保护会错误地移动或拒绝。

此外，在某些特殊情况下，接地点可能会直接导致保护错误。

1、发电厂直流系统接地故障概述直流系统接地是指正极、负极和地球之间的绝缘水平下降到某一整数值或低于某一特定数值的状态，可分为正极和负极接地一般来说，正接地会导致自动保护装置出现故障，因为跳闸继电器或线圈连接到负电源，如果其电路轻微接地，可能会与接地形成电路并导致工作故障。

如果接地故障，可能会导致自动装置、继电器保护等故障。

因为接地发生在电路的某一点上时，继电器或跳闸线圈因接线位置短而无法移动，直流电路短接也可能破坏电源的安全性，失去保护和工作电源，还可能烧毁继电器触点。

如果直流系统的正负极都有连接点，电源保险将在短路影响下切断，造成直流系统接地故障，如控制电路、自动装置等。

这是非常危险的，不能忽视。

故障的原因在很大程度上与直流系统的运行特性有关，即直流系统的持续运行、相对较大的支持和负载范围，以及时间变化、高温条件、环境污染等因素的组合，会导致电缆老化、元件损坏、电缆端子老化等。

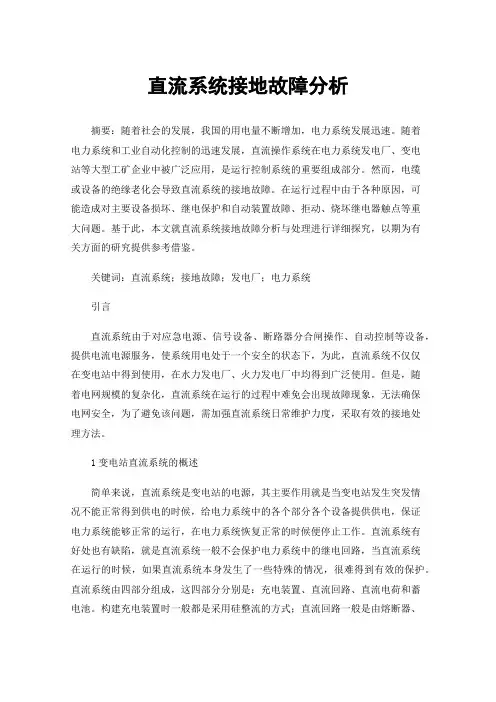

直流系统接地故障分析摘要：随着社会的发展，我国的用电量不断增加，电力系统发展迅速。

随着电力系统和工业自动化控制的迅速发展，直流操作系统在电力系统发电厂、变电站等大型工矿企业中被广泛应用，是运行控制系统的重要组成部分。

然而，电缆或设备的绝缘老化会导致直流系统的接地故障。

在运行过程中由于各种原因，可能造成对主要设备损坏、继电保护和自动装置故障、拒动、烧坏继电器触点等重大问题。

基于此，本文就直流系统接地故障分析与处理进行详细探究，以期为有关方面的研究提供参考借鉴。

关键词：直流系统；接地故障；发电厂；电力系统引言直流系统由于对应急电源、信号设备、断路器分合闸操作、自动控制等设备，提供电流电源服务，使系统用电处于一个安全的状态下，为此，直流系统不仅仅在变电站中得到使用，在水力发电厂、火力发电厂中均得到广泛使用。

但是，随着电网规模的复杂化，直流系统在运行的过程中难免会出现故障现象，无法确保电网安全，为了避免该问题，需加强直流系统日常维护力度，采取有效的接地处理方法。

1变电站直流系统的概述简单来说，直流系统是变电站的电源，其主要作用就是当变电站发生突发情况不能正常得到供电的时候，给电力系统中的各个部分各个设备提供供电，保证电力系统能够正常的运行，在电力系统恢复正常的时候便停止工作。

直流系统有好处也有缺陷，就是直流系统一般不会保护电力系统中的继电回路，当直流系统在运行的时候，如果直流系统本身发生了一些特殊的情况，很难得到有效的保护。

直流系统由四部分组成，这四部分分别是：充电装置、直流回路、直流电荷和蓄电池。

构建充电装置时一般都是采用硅整流的方式；直流回路一般是由熔断器、绝缘装置和断路器三个部分组成；直流负荷就是变电站的二次回路，直流负荷可以保护变电站的原件；蓄电池一般是阀控式铅酸电池和防酸隔爆式电池。

2直流系统接地的分类实际上直流系统的网路连接较为繁复，所以它的接地状况总结下了存在下面几类：依照接地极性能够以正/负极接地来划分；依照它接触地面的类型能够分成直接/间接接地两种。

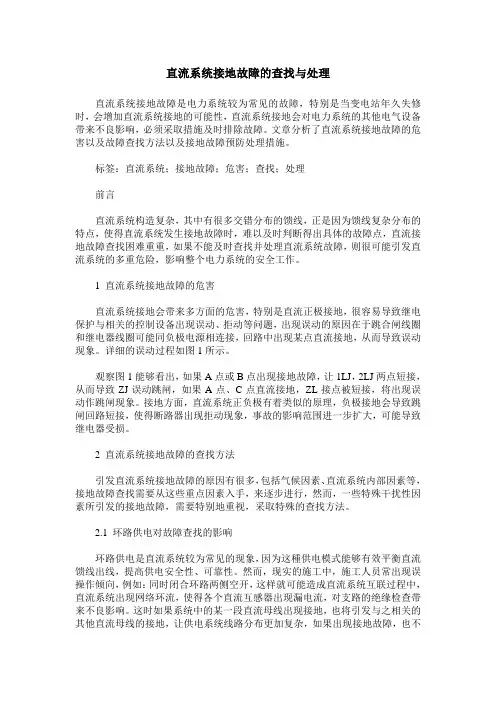

直流系统接地故障的查找与处理直流系统接地故障是电力系统较为常见的故障，特别是当变电站年久失修时，会增加直流系统接地的可能性，直流系统接地会对电力系统的其他电气设备带来不良影响，必须采取措施及时排除故障。

文章分析了直流系统接地故障的危害以及故障查找方法以及接地故障预防处理措施。

标签：直流系统；接地故障；危害；查找；处理前言直流系统构造复杂，其中有很多交错分布的馈线，正是因为馈线复杂分布的特点，使得直流系统发生接地故障时，难以及时判断得出具体的故障点，直流接地故障查找困难重重，如果不能及时查找并处理直流系统故障，则很可能引发直流系统的多重危险，影响整个电力系统的安全工作。

1 直流系统接地故障的危害直流系统接地会带来多方面的危害，特别是直流正极接地，很容易导致继电保护与相关的控制设备出现误动、拒动等问题，出现误动的原因在于跳合闸线圈和继电器线圈可能同负极电源相连接，回路中出现某点直流接地，从而导致误动现象。

详细的误动过程如图1所示。

观察图1能够看出，如果A点或B点出现接地故障，让1LJ，2LJ两点短接，从而导致ZJ误动跳闸，如果A点、C点直流接地，ZL接点被短接，将出现误动作跳闸现象。

接地方面，直流系统正负极有着类似的原理，负极接地会导致跳闸回路短接，使得断路器出现拒动现象，事故的影响范围进一步扩大，可能导致继电器受损。

2 直流系统接地故障的查找方法引发直流系统接地故障的原因有很多，包括气候因素、直流系统内部因素等，接地故障查找需要从这些重点因素入手，来逐步进行，然而，一些特殊干扰性因素所引发的接地故障，需要特别地重视，采取特殊的查找方法。

2.1 环路供电对故障查找的影响环路供电是直流系统较为常见的现象，因为这種供电模式能够有效平衡直流馈线出线，提高供电安全性、可靠性。

然而，现实的施工中，施工人员常出现误操作倾向，例如：同时闭合环路两侧空开，这样就可能造成直流系统互联过程中，直流系统出现网络环流，使得各个直流互感器出现漏电流，对支路的绝缘检查带来不良影响。

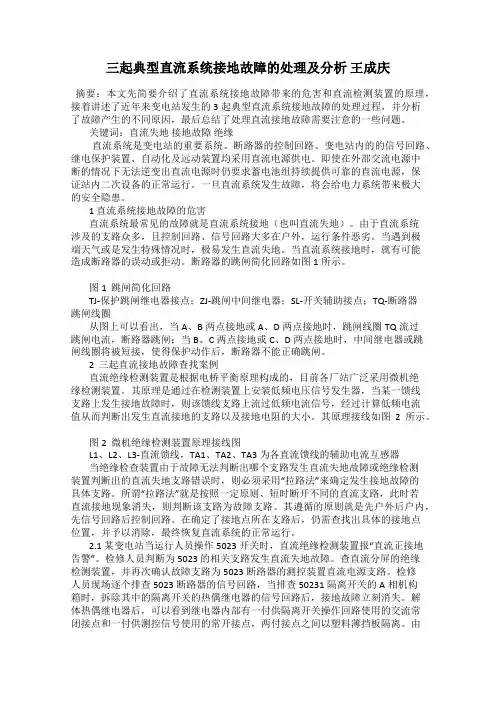

三起典型直流系统接地故障的处理及分析王成庆摘要：本文先简要介绍了直流系统接地故障带来的危害和直流检测装置的原理，接着讲述了近年来变电站发生的3起典型直流系统接地故障的处理过程，并分析了故障产生的不同原因，最后总结了处理直流接地故障需要注意的一些问题。

关键词：直流失地接地故障绝缘直流系统是变电站的重要系统。

断路器的控制回路、变电站内的的信号回路、继电保护装置、自动化及远动装置均采用直流电源供电。

即使在外部交流电源中断的情况下无法逆变出直流电源时仍要求蓄电池组持续提供可靠的直流电源，保证站内二次设备的正常运行。

一旦直流系统发生故障，将会给电力系统带来极大的安全隐患。

1 直流系统接地故障的危害直流系统最常见的故障就是直流系统接地（也叫直流失地）。

由于直流系统涉及的支路众多，且控制回路、信号回路大多在户外，运行条件恶劣。

当遇到极端天气或是发生特殊情况时，极易发生直流失地。

当直流系统接地时，就有可能造成断路器的误动或拒动。

断路器的跳闸简化回路如图1所示。

图1 跳闸简化回路TJ-保护跳闸继电器接点；ZJ-跳闸中间继电器；SL-开关辅助接点；TQ-断路器跳闸线圈从图上可以看出，当A、B两点接地或A、D两点接地时，跳闸线圈TQ流过跳闸电流，断路器跳闸；当B、C两点接地或C、D两点接地时，中间继电器或跳闸线圈将被短接，使得保护动作后，断路器不能正确跳闸。

2 三起直流接地故障查找案例直流绝缘检测装置是根据电桥平衡原理构成的，目前各厂站广泛采用微机绝缘检测装置。

其原理是通过在检测装置上安装低频电压信号发生器，当某一馈线支路上发生接地故障时，则该馈线支路上流过低频电流信号，经过计算低频电流值从而判断出发生直流接地的支路以及接地电阻的大小。

其原理接线如图2所示。

图2 微机绝缘检测装置原理接线图L1、L2、L3-直流馈线，TA1、TA2、TA3为各直流馈线的辅助电流互感器当绝缘检查装置由于故障无法判断出哪个支路发生直流失地故障或绝缘检测装置判断出的直流失地支路错误时，则必须采用“拉路法”来确定发生接地故障的具体支路。

直流系统接地故障及其处理直流系统是指输电、控制等方面使用直流电源的电力系统，其在电网中也有着重要的地位。

但是，由于直流系统接地出现故障可能会产生一些不良后果，因此需要及时进行处理。

本文将从故障类型、故障原因和处理措施三个方面进行介绍。

1.接地故障：当直流系统的正负极中的某一个极存在接地情况时，就会发生接地故障。

接地故障会导致系统的短路，可能会引起火灾、爆炸等严重后果。

3.电极接触不良：当直流系统的电极接触不良时，就会发生电极接触不良故障。

该故障会导致系统的剧烈跳动，可能会损坏设备、影响系统运行。

4.绝缘材料老化：随着直流系统的运行时间的增长，绝缘材料可能会因老化等原因出现故障，导致系统出现失效，可能产生火灾、爆炸等一系列严重后果。

1.人为因素：由于操作不规范、维护不到位等人为因素，导致直流系统接地故障发生。

2.设备故障：由于设备制造或者使用不当，或者无法及时检修保养，导致设备出现故障，进而引起直流系统接地故障的发生。

3.环境因素：由于自然灾害、环境污染等原因，如闪电、雷击等，导致直流系统出现接地故障。

1.接通保护继电器：在发生直流系统接地故障时，要及时接通保护继电器，使其起到断电保护的作用，保护系统的安全运行。

2.排除接地故障：在发现直流系统发生接地故障时，应及时排除故障，找出故障点并规范处理，避免出现二次接地故障的发生。

3.加强维护保养：加强直流系统的维护保养，保证设备的运行稳定、安全，尽量避免因设备老化等原因出现直流系统接地故障。

4.完善环境监测：对直流系统所处的环境进行全方位的监测，如不定期地开展绝缘试验、设备温升试验、局部放电检测等，保证直流系统稳定可靠、安全运行。

总之，直流系统接地故障是电力系统的常见问题，在处理和监测方面都需要加强。

只有深入了解故障类型、原因及采取相应的处理措施，才能保证直流系统的安全稳定运行。

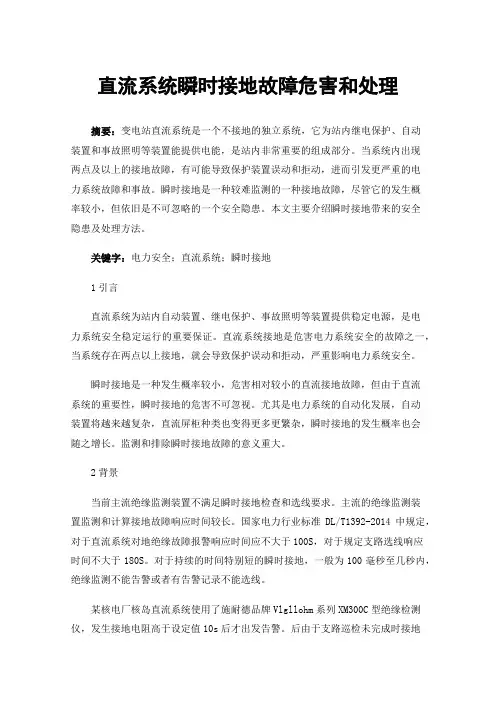

直流系统瞬时接地故障危害和处理摘要：变电站直流系统是一个不接地的独立系统，它为站内继电保护、自动装置和事故照明等装置能提供电能，是站内非常重要的组成部分。

当系统内出现两点及以上的接地故障，有可能导致保护装置误动和拒动，进而引发更严重的电力系统故障和事故。

瞬时接地是一种较难监测的一种接地故障，尽管它的发生概率较小，但依旧是不可忽略的一个安全隐患。

本文主要介绍瞬时接地带来的安全隐患及处理方法。

关键字：电力安全；直流系统；瞬时接地1引言直流系统为站内自动装置、继电保护、事故照明等装置提供稳定电源，是电力系统安全稳定运行的重要保证。

直流系统接地是危害电力系统安全的故障之一，当系统存在两点以上接地，就会导致保护误动和拒动，严重影响电力系统安全。

瞬时接地是一种发生概率较小，危害相对较小的直流接地故障，但由于直流系统的重要性，瞬时接地的危害不可忽视。

尤其是电力系统的自动化发展，自动装置将越来越复杂，直流屏柜种类也变得更多更繁杂，瞬时接地的发生概率也会随之增长。

监测和排除瞬时接地故障的意义重大。

2背景当前主流绝缘监测装置不满足瞬时接地检查和选线要求。

主流的绝缘监测装置监测和计算接地故障响应时间较长。

国家电力行业标准DL/T1392-2014中规定，对于直流系统对地绝缘故障报警响应时间应不大于100S，对于规定支路选线响应时间不大于180S。

对于持续的时间特别短的瞬时接地，一般为100毫秒至几秒内，绝缘监测不能告警或者有告警记录不能选线。

某核电厂核岛直流系统使用了施耐德品牌Vlgllohm系列XM300C型绝缘检测仪，发生接地电阻高于设定值10s后才出发告警。

后由于支路巡检未完成时接地故障归复，未能选出故障支路。

此后绝缘监测仪多次告警且未能选线，有没有良好的办法排除故障，严重影响了系统的安全可靠性。

目前市场上缺少能够监测记录瞬时接地的设备和研究。

能够查找瞬时接地的手段极少，能够监测记录瞬时接地的设备极其匮乏，相关研究和论文也是少之又少。

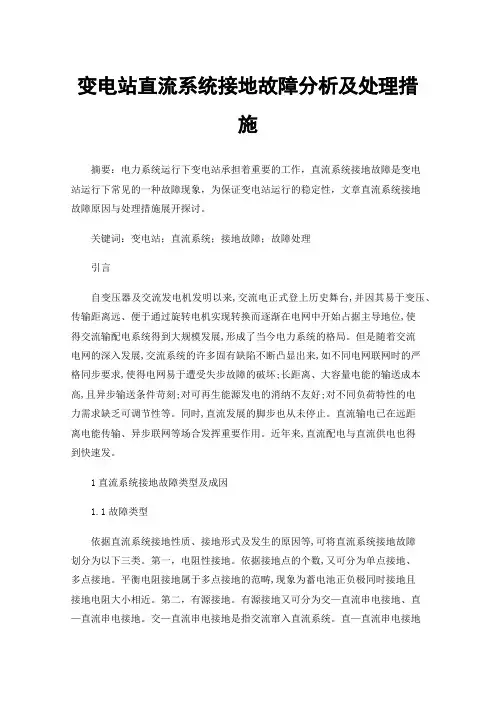

变电站直流系统接地故障分析及处理措施摘要：电力系统运行下变电站承担着重要的工作，直流系统接地故障是变电站运行下常见的一种故障现象，为保证变电站运行的稳定性，文章直流系统接地故障原因与处理措施展开探讨。

关键词：变电站；直流系统；接地故障；故障处理引言自变压器及交流发电机发明以来,交流电正式登上历史舞台,并因其易于变压、传输距离远、便于通过旋转电机实现转换而逐渐在电网中开始占据主导地位,使得交流输配电系统得到大规模发展,形成了当今电力系统的格局。

但是随着交流电网的深入发展,交流系统的许多固有缺陷不断凸显出来,如不同电网联网时的严格同步要求,使得电网易于遭受失步故障的破坏;长距离、大容量电能的输送成本高,且异步输送条件苛刻;对可再生能源发电的消纳不友好;对不同负荷特性的电力需求缺乏可调节性等。

同时,直流发展的脚步也从未停止。

直流输电已在远距离电能传输、异步联网等场合发挥重要作用。

近年来,直流配电与直流供电也得到快速发。

1直流系统接地故障类型及成因1.1故障类型依据直流系统接地性质、接地形式及发生的原因等,可将直流系统接地故障划分为以下三类。

第一，电阻性接地。

依据接地点的个数,又可分为单点接地、多点接地。

平衡电阻接地属于多点接地的范畴,现象为蓄电池正负极同时接地且接地电阻大小相近。

第二，有源接地。

有源接地又可分为交—直流串电接地、直—直流串电接地。

交—直流串电接地是指交流窜入直流系统。

直—直流串电接地是指多套或两套直流供电设备通过接地点形成通路的现象。

第三，多分支接地。

在变电站进行扩建、技改等项目时,易发生不同设备之间因接线不当而引入多个电源点,进而发生接地故障的现象,称之为多分支接地。

1.2变电站直流系统接地故障原因变电站直流系统在长期运行中易受各种因素影响出现绝缘破坏等问题。

产生直流系统接地故障的原因有很多,具体分析如下。

第一，直流系统设备损坏。

在长期运行过程中,直流系统中的二次回路和设备的绝缘材料未达到相关使用标准发生绝缘老化,或在运行过程中产生压伤、扭伤、磨损等,导致元件发热而引起烧伤,都会降低设备的绝缘水平。

直流系统接地现象及处理方法
一、直流系统接地现象
在直流系统中，接地故障可能会引起接地电流和接地电压的产生，进
而导致电力设备运行不稳定，甚至导致设备损坏。

接地故障导致的接地电流和接地电压具体表现如下：
1. 接地电流增加。

当直流电路接地故障时，会导致接地电流的增加。

接地电流过大会使设备过热、损坏，对电力系统造成严重威胁。

2. 接地电压升高。

接地故障还会导致接地电压升高，这会引发设备绝
缘击穿、放电、耗损，甚至会导致电气火灾等。

二、处理方法
针对直流系统接地现象，我们可以采取如下处理方法：
1. 建立接地保护装置。

在直流系统中，需要建立合适的接地保护装置，及时探测、定位和清除接地故障，从而避免接地电流和接地电压的过高。

2. 选用合适的电力设备。

在直流系统中，我们应尽量选用抗接地电流
和接地电压干扰的电力设备，以降低接地故障的发生率。

3. 优化系统接地方式。

正确选择接地方式，有利于减少接地电压，降
低接地电流，提升直流系统的稳定性和可靠性。

4. 提高防备接地故障的意识。

在日常运维中，应加强接地故障的防范
意识，掌握接地故障的发生规律和处理方法，及时消除隐患，确保电
力系统安全运行。

总之，在直流系统中，接地故障是一项严峻的问题，需要采取有效的
措施来预防和处理。

只有加强技术研发和培训，提高人员意识和能力，才能确保直流系统的稳定性和安全性。

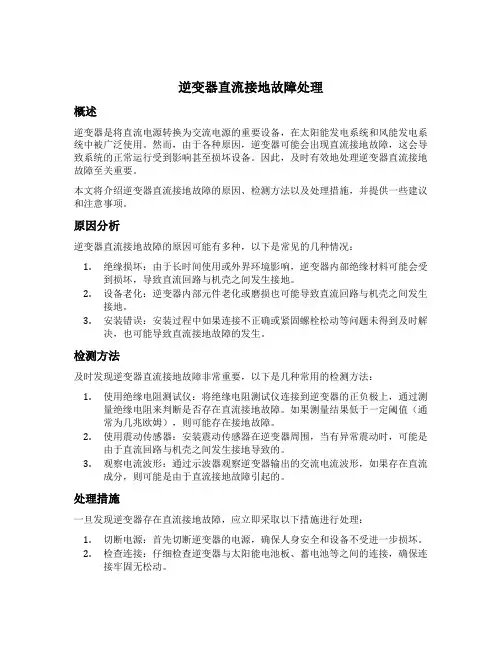

逆变器直流接地故障处理概述逆变器是将直流电源转换为交流电源的重要设备，在太阳能发电系统和风能发电系统中被广泛使用。

然而，由于各种原因，逆变器可能会出现直流接地故障，这会导致系统的正常运行受到影响甚至损坏设备。

因此，及时有效地处理逆变器直流接地故障至关重要。

本文将介绍逆变器直流接地故障的原因、检测方法以及处理措施，并提供一些建议和注意事项。

原因分析逆变器直流接地故障的原因可能有多种，以下是常见的几种情况：1.绝缘损坏：由于长时间使用或外界环境影响，逆变器内部绝缘材料可能会受到损坏，导致直流回路与机壳之间发生接地。

2.设备老化：逆变器内部元件老化或磨损也可能导致直流回路与机壳之间发生接地。

3.安装错误：安装过程中如果连接不正确或紧固螺栓松动等问题未得到及时解决，也可能导致直流接地故障的发生。

检测方法及时发现逆变器直流接地故障非常重要，以下是几种常用的检测方法：1.使用绝缘电阻测试仪：将绝缘电阻测试仪连接到逆变器的正负极上，通过测量绝缘电阻来判断是否存在直流接地故障。

如果测量结果低于一定阈值（通常为几兆欧姆），则可能存在接地故障。

2.使用震动传感器：安装震动传感器在逆变器周围，当有异常震动时，可能是由于直流回路与机壳之间发生接地导致的。

3.观察电流波形：通过示波器观察逆变器输出的交流电流波形，如果存在直流成分，则可能是由于直流接地故障引起的。

处理措施一旦发现逆变器存在直流接地故障，应立即采取以下措施进行处理：1.切断电源：首先切断逆变器的电源，确保人身安全和设备不受进一步损坏。

2.检查连接：仔细检查逆变器与太阳能电池板、蓄电池等之间的连接，确保连接牢固无松动。

3.检查绝缘：使用绝缘电阻测试仪对逆变器进行全面的绝缘测试，找出接地点并修复或更换受损的部件。

4.更新设备：如果逆变器老化或损坏严重，建议及时更新设备，以免发生更严重的故障。

注意事项在处理逆变器直流接地故障时，需要注意以下几点：1.安全第一：处理过程中要确保人身安全，并避免进一步损坏设备。

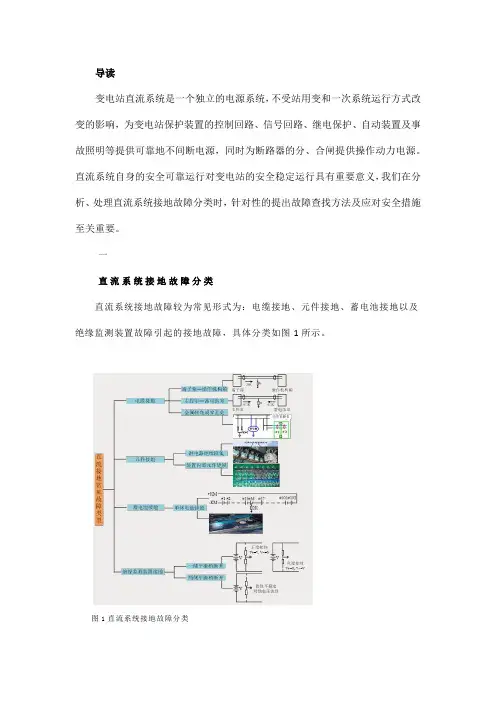

导读变电站直流系统是一个独立的电源系统，不受站用变和一次系统运行方式改变的影响，为变电站保护装置的控制回路、信号回路、继电保护、自动装置及事故照明等提供可靠地不间断电源，同时为断路器的分、合闸提供操作动力电源。

直流系统自身的安全可靠运行对变电站的安全稳定运行具有重要意义，我们在分析、处理直流系统接地故障分类时，针对性的提出故障查找方法及应对安全措施至关重要。

一直流系统接地故障分类直流系统接地故障较为常见形式为：电缆接地、元件接地、蓄电池接地以及绝缘监测装置故障引起的接地故障，具体分类如图1所示。

图1直流系统接地故障分类其中电缆接地：（1）端子箱—操作机构箱之间的电缆破损，控制电缆通过端子排接地（35千伏开关控制电源正极101由于端子排受潮引起接地）、主变非电量保护控制节点接地（35千伏5MVA主变压力释放信号电源801由于触点受潮引起接地）、断路器辅助开关接地（35千伏主变高压侧高31断路器辅助开关进入雨水后使得控制电源负极102接地）；（2）主控室到蓄电池室的直流电源正负极电缆破损；（3）金属转角及穿孔处的控制电缆、合闸电源电缆（35千伏变电站10千伏1段合闸电源电缆破损引起负接地）、装置电源电缆破损引起的接地。

元件接地：（1）中间继电器、出口继电器（35千伏变电站10千伏开关柜储能回路中间继电器损坏引起正接地）的绝缘降低；（2）保护装置内部元件烧损引起控制电源或装置电源接地引起的接地故障。

蓄电池接地：单体电池因故障渗液引起接地（35千伏变电站多节单体蓄电池渗液严重引起负接地）。

绝缘监测装置接地：平衡桥故障引起的正极、负极以及中间接地（35千伏变电站绝缘监测装置平衡桥故障引起负极接地）。

二危害及安全风险分析直流系统接地会引起直流电源正、负极对地电压的偏移，引起控制回路中分、合闸线圈两端电压的变化，进而出现保护误动和拒动现象的产生，直接威胁到变电站内设备稳定、可靠运行的能力，直流系统接地故障危害分析如图2所示。

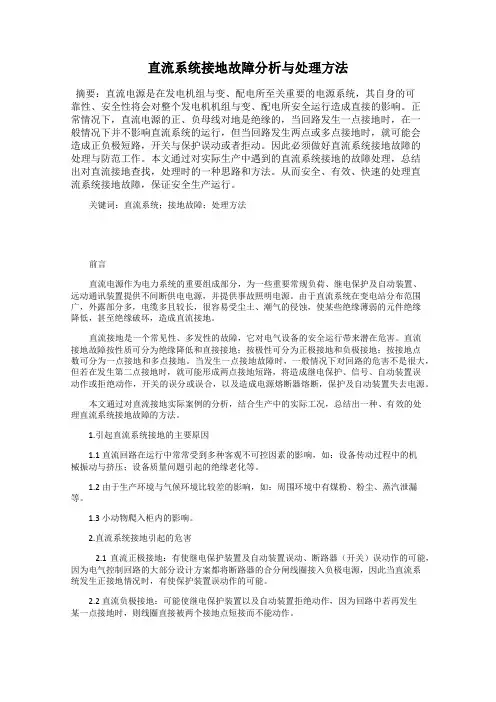

直流系统接地故障分析与处理方法摘要：直流电源是在发电机组与变、配电所至关重要的电源系统，其自身的可靠性、安全性将会对整个发电机机组与变、配电所安全运行造成直接的影响。

正常情况下，直流电源的正、负母线对地是绝缘的，当回路发生一点接地时，在一般情况下并不影响直流系统的运行，但当回路发生两点或多点接地时，就可能会造成正负极短路，开关与保护误动或者拒动。

因此必须做好直流系统接地故障的处理与防范工作。

本文通过对实际生产中遇到的直流系统接地的故障处理，总结出对直流接地查找，处理时的一种思路和方法。

从而安全、有效、快速的处理直流系统接地故障，保证安全生产运行。

关键词：直流系统；接地故障；处理方法前言直流电源作为电力系统的重要组成部分，为一些重要常规负荷、继电保护及自动装置、远动通讯装置提供不间断供电电源，并提供事故照明电源。

由于直流系统在变电站分布范围广，外露部分多，电缆多且较长，很容易受尘土、潮气的侵蚀，使某些绝缘薄弱的元件绝缘降低，甚至绝缘破坏，造成直流接地。

直流接地是一个常见性、多发性的故障，它对电气设备的安全运行带来潜在危害。

直流接地故障按性质可分为绝缘降低和直接接地；按极性可分为正极接地和负极接地；按接地点数可分为一点接地和多点接地。

当发生一点接地故障时，一般情况下对回路的危害不是很大，但若在发生第二点接地时，就可能形成两点接地短路，将造成继电保护、信号、自动装置误动作或拒绝动作，开关的误分或误合，以及造成电源熔断器熔断，保护及自动装置失去电源。

本文通过对直流接地实际案例的分析，结合生产中的实际工况，总结出一种、有效的处理直流系统接地故障的方法。

1.引起直流系统接地的主要原因1.1直流回路在运行中常常受到多种客观不可控因素的影响，如：设备传动过程中的机械振动与挤压；设备质量问题引起的绝缘老化等。

1.2由于生产环境与气候环境比较差的影响，如：周围环境中有煤粉、粉尘、蒸汽泄漏等。

1.3 小动物爬入柜内的影响。

直流系统接地故障查找及处理措施摘要：本文首先分析了直流接地的危害，然后分析了导致直流系统接地故障出现的原因，接着分析了对直流系统的接地故障进行查找，最后对变电站直流系统接地故障防护措施进行了探讨。

希望能够为相关人员提供有益的参考和借鉴。

关键词：直流系统；接地；故障查找；处理措施引言：在变电站中，对于直流电源而言，是变电站事故的重要安保电源，在变电站稳定运行中存在着较为重要的作用，如果直流系统存在故障的情况下，那么将会对整个变电站的工作情况带来比较严重的影响，因此如果直流系统存在接地故障问题，那么要对其问题进行细致的检查，及时发现问题出现的原因，采取合理的措施进行解决，这样才能在一定程度上更好的保障整个系统安全稳定的运行，进一步促进变电站快速稳定的发展。

1对直流接地的危害进行分析对于变电站而言，都会设置直流电源，在变电站运行的过程中，主要对重要负荷以及自动装置等相关一系列设备进行供电，由此可知，直流系统自身具有的安全性会对变电站系统的整体安全带来直接性的影响。

所谓直流系统接地，是变电站直流系统中相对比较常见的故障问题，该故障问题的出现，会对变电站设备安全稳定运行带来直接影响，通常情况下，直流电源正母线和负母线对地主要是绝缘的，但是由于一些机组情况比较复杂，并且直流供电网络分布情况相对较为广泛，直流负载情况较多，与此同时，环路以及分支情况十分复杂，户外设备也相对较多，这样会导致其整体绝缘性出现降低，如果某个支路的绝缘性能出现下降或者出现接地情况，那么容易导致出现接地报警。

如果存在一点接地的情况下，那么通常情况下不会影响到直流系统自身的稳定运行，但如果出现一点接地后再出现另外一点接地故障问题时，那么会导致保护或者断路器存在误动以及拒动等情况，并且在正极、负极都接地的情况下，会导致其控制回路熔丝出现熔断，致使其相关直流系统出现停电问题，对设备的正常稳定运行会带来直接影响，因此要给予高度重视。

2导致直流系统接地故障出现的原因分析2.1受到恶劣天气影响导致直流系统接地故障在电力系统尤其是变电站运行当中，容易受到雷电、风雨等恶劣天气影响，增加了直流系统在二次回路当中进水的可能性，这些都会对直流系统对地绝缘性构成影响。

直流系统接地故障及其处理直流系统接地故障指的是直流电气设备的极性与大地之间存在导电路径，使得电流从设备极性流入大地中，对设备和系统的正常运行产生危害的现象。

接地故障的出现是电力系统运行中的常见故障之一，可能导致电网短路、设备损坏、电压不稳定等问题，解决接地故障是保障电力系统正常运行的关键。

一、接地故障的分类按照接地电流的大小和速度，接地故障可以分为以下几种类型：1、小电流接地故障：指接地异常时，接地电流比较小，一般在数安以下，对系统和设备产生的危害较小。

2、大电流接地故障：指接地异常时，接地电流很大，可能会导致设备短路甚至烧坏，还可能引起电网不平衡、电压不稳定等问题。

3、瞬时接地故障：指接地异常的持续时间很短，一般在1秒以下，可能会导致瞬时断电或设备闪烁等问题。

接地故障的原因可能是设备自身的故障，也可能是外部环境的影响，常见的原因包括：1、设备绝缘损坏：设备长期运行过程中，绝缘可能会因为老化、高温、电压过高等原因导致损坏，使得设备极性与大地之间出现导电路径。

2、设备接线故障：设备接线松动、接触不良、电缆断裂等都可能导致接地故障的发生。

3、外部介质作用：如雷击、冰雪覆盖、潮湿等因素都可能导致设备绝缘破坏，引起接地故障。

发生接地故障后，需要快速准确地判断故障点位置和类型，然后针对性地采取措施进行处理。

1、对小电流接地故障，可以采取不停机地进行观察和测试，确定故障原因后进行维修。

2、对大电流接地故障，设备可能已经受到损坏，需要进行紧急停机处理，首先隔离故障点，然后尽快找到故障原因，进行维修或更换。

3、对持续接地故障，需要进行详细的检查，确定故障点位置和原因，并采取相应的措施进行修复，确保设备能够正常运行。

4、对瞬时接地故障，需要重点考虑设备的承受能力和可靠性，可以通过加装过电压保护装置等措施来减小故障的影响。

总之，接地故障的发生对电力系统的稳定运行产生了很大的危害，因此需要加强设备的维护和检修，确保设备的安全可靠运行，最大程度地避免接地故障的发生。

直流系统接地故障及处理分析摘要：在变电站运行管理中，直流系统发挥着重要作用，直流系统的故障会造成控制回路、信号回路、继电保护、自动装置等装置不正确动作，本文分析了变电站直流系统接地的原因及危害，列举了如单点接地、多点接地等情况分析和查找方法，提供了一些直流查找的实际工作技巧，是变电站直流系统的安全运行的保障。

关键词：直流系统；接地故障；处理分析1直流系统接地1.1直流系统接地的概念由于直流电源为带极性的电源，即电源正极和电源负极。

交流电源是无极性电源，电力系统交流电源有一个真正的“地”，这个地也是电力系统安全的一个重要概念。

为了系统安全，变电站、发电厂所有设备的外壳都会通过一个连接设备牢牢的接在这个“地”，而且希望连接设备的阻抗越低越好。

直流电源的“地”对直流电路来讲仅仅是个中性点的概念，这个地与交流的“大地”是截然不同的。

如果直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或者低于某一规定值，这时称该直流系统有正极接地故障或负极接地故障。

1.2直流接地的分类接地分类:由于直流系统网络连接比较复杂，其接地情况归纳起来有以下几种：按接地极性分为正接地和负接地；按接地种类可分为直接接地，亦称金属接地或全接地和间接接地，亦称非金属接地或半接地；按接地的情况可分为单点接地、多点接地、环路接地和绝缘降低或称片接地。

2 直流系统的主要故障及预防和处理原则目前在直流系统中的充电部分是由多个模块组成的，而且冗余较大，所以即使充电部分发生故障，对直流系统的影响也不是很大。

在直流系统运行过程中，由于其网络较为庞大，而且处于较复杂的运行环境下，这就导致发生直流接地故障的可能性变大，这是一种最为常见的故障，而且处理起来也较为困难，会对直流系统的运行带来较严重的影响，所以加强对直流接地故障的预防和处理是当前直流系统维护的主要工作内容。

2.1日常巡查为了保证直流系统运行的稳定性，则需要在日常巡查工作中，加强对三相交流输入电压、运行噪声、保护信号、直流输出电压值和电流值、充电模块的输出电流、正负母线对地绝缘和通讯装置等是否处于正常运行状态进行检查，及时发现异常情况并及时进行处理。
