电力调度工作流程图及要点控制

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电网调度操作过程和安全措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电网调度操作过程和安全措施(标准版)1、前言电力系统的设备经常要按照用户的需要改变运行情况，要进行检修、调整、试验和消除异常现象，也要根据社会经济水平的发展不断投入新设备。

这些设备运行状态的改变有些是涉及到几个甚至几十个单位的工作，所以必须在系统调度员的统一指挥下，系统内各单位相互配合动作才能完成。

因此指挥系统操作是调度员的主要工作之一。

2、调度操作的主要内容调度操作的主要内容有很多，如：发电厂有功、无功的增减，频率，电压的调整（包括调整频率设备的整定、调整方式的改变、发电机的发电、调相方式的相互转变、调压设备的电压和容量的变化等）；系统间和发电厂与系统间的并列与解列；输电线路和变压器的停送电；网络的合环与解环；母线接线方式的改变；中性点接地方式的改变和消弧线圈补偿度的调整；继电保护和自动装置使用状态的改变；线路检修开工前，线路所有电源端接地线的连接及竣工后的拆除，等等。

3．调度操作的主要形式调度操作主要以调度员下达操作指令的方式进行。

需要由调度统一指挥的操作，各现场人员只有在得到调度员的命令后才能执行本单位的操作。

发令、受令及填写操作票应使用调度术语和统一的双重编号。

调度操作指令分逐项指令、综合指令、即时指令和许可操作指令四种。

逐项指令即涉及两个及以上单位的操作（如线路操作），调度员下达操作指令的一项或几项，受令人按指令顺序执行后向调度员汇报。

电力调度工作流程图及要点控制电力调度工作流程图及要点控制一、电力调度工作流程图电力调度工作流程图是指能够清晰展现电力调度过程中各流程之间关系的图形，通常包括如下流程：1、电网指令分发：电网指令分发是电力调度的第一步，即电网企业发布一系列的调度指令，包括特定的负荷和容量，以满足特定时间段内的需求。

电网指令分发通常在交易平台和调度中心完成。

2、节点调度：节点调度是指在电力调度过程中对各个节点进行深入了解，可通过调整电力负荷，电力供应平衡和无功补偿等方式，实现电网的稳定供电。

3、电力调度：电力调度是指制定精确的供应计划，通过提高电力负荷、加强电力供应控制等方式，实现电力的合理分配和最大化利用。

4、异常事件处理：当电网故障或设备出现问题时，需要对事件进行处理。

处理方式包括可以“旁路电缆”，“升级设备”，“优化系统”等等。

5、信息监控和回报：为了更好地监控和掌握电力调度的进展和结果，需要对调度过程进行全面监控，包括跟踪和报告进展情况，制定反馈指引和控制策略。

二、电力调度工作流程图要点控制1、随时了解电力运营状况：电力调度人员需要时刻监控电力运营数据，了解供需变化情况，保证稳定功能的发挥。

2、合理分配供应：调度工作必须时刻关注能源供应状况，根据不同的目标需求与价值，对能源供应进行优化配置，协调取得最优利润。

3、将信息传递给现场巡检人员：电力调度人员需要及时将数据和指令传递给现场巡检人员，以便能够根据具体现场情况采取最佳改善措施，确保电力能够稳定供应。

4、完善的数据记录和阶段性报告：调度人员需要建立详细的数据记录，并定期进行阶段性分析和报告，以便及时掌握电力调度的状况和进展情况，促进更高质量的决策制定。

5、技术咨询与帮助：负责电力调度的人员需要具备深入的技术专业知识，以便在日常调度中进行必要的技术咨询和帮助，解决问题和优化流程。

总之，电力调度工作是调节和控制电力行业的主要环节，需要良好的技能和精益求精的态度。

3.1事故处理流程图：
3.2主变、母线事故处理流程图：
要点控制：
1.认真听取，认真分析判断，防止联系不周、听取汇报不准造成误判断；
2.下令操作进行事故处理时正副值必须相互通气，认真监护，使用标准调度术语，并对事故处理得正确性负责；
3.如主变故障，立即投入备用变，或向运行变转移负荷，注意监视运行变压器的过载情况；防止过负荷掉闸；
4.根据事故特征认真判明是过负荷、外部短路或保护误动，对变压器进行强送时，防止非同期并列；
5.若为主保护动作，瓦斯、差动，必须查明原因，汇报有关领导，才可试送；
6.注意主变过流跳分段压板投切；
7.母线故障，调整变电站、双电源线路，必须认真核对设备双编号和实际状态，防止过负荷掉闸；
8.禁止使用隔离开关或取下熔断器的办法拉开故障PT；
9.布置停电措施必须确认安全有效，并加以提醒进行验电。

3.3线路事故处理流程图：
要点控制：
１、认真听取，认真分析判断，防止联系不周、听取汇报不准造成误判断；
２、事故处理时正副值必须相互通气，认真监护，并对事故处理的正确性负责；
３、下达调度令必须使用标准调度术语，必须进行三核对（核对操作内容、核对双编号、核对设备状态）；４、调整变电站、双电源线路，必须认真核对设备双编号和实际状态，防止过负荷掉闸；
５、布置停电措施必须确认安全有效，并加以提醒进行验电；
６、做好事故记录。

4.1新改建设备投产工作流程图：
要点控制：
１、施工单位必须书面向调度报送有关资料，调度按照技术标准要求认真审核、落实现场；２、试运行前调度员对现场运行方式，保护投切情况进行详细落实核对；
３、设备投入运行，必须经有关人员验收合格，否则严禁接入电网。

调度相关工作流程及三个电网等级事故处理流程调度是电网运行的关键环节，它负责统筹协调电力系统的各个部分，确保电力系统的安全、稳定和高效运行。

调度工作流程包括计划编制、实施调度和调度检修三个阶段。

本文将详细介绍这三个阶段以及电网等级事故处理流程。

一、调度工作流程1.计划编制：该阶段主要是根据用户需求和电网运行情况，确定电力系统的供需平衡计划，包括负荷预测、电力调度计划和电网评估等工作。

负荷预测是根据历史负荷数据和预测模型，对未来一段时间内的负荷进行预测，以便编制合理的电力调度计划。

电力调度计划是根据负荷预测和发电量情况，确定供需平衡的方案，包括电源调度、输电调度和负荷调度。

电网评估是对电力系统的可靠性和稳定性进行全面评估，发现潜在问题并提出解决方案。

2.实施调度：在实施调度阶段，调度员根据电力调度计划进行具体操作，包括发电调度、输电调度和负荷调度。

发电调度主要是根据发电机组的状态和负荷需求，合理安排发电机组的出力和调整计划。

输电调度是根据输电线路的容量和负荷需求，合理安排输电线路的运行方式和调整方案。

负荷调度是根据用户负荷的变化和供电要求，合理分配电力资源，确保供电可靠和质量。

3.调度检修：调度检修是对电力系统进行定期检修和维护，以确保设备的正常运行和可靠性。

调度员根据设备运行状况和维护计划，组织调度检修工作。

调度检修的内容包括设备巡视、维护和更换、设备故障排除等，以保证电力系统的安全和稳定运行。

电网等级事故是指对电力系统运行造成重大影响或导致系统崩溃的事故。

电网等级事故通常分为一级、二级和三级，根据严重程度来分类。

以下是三个电网等级事故处理流程：1.一级事故处理流程：一级事故是指对电力系统运行造成严重影响，但尚未导致系统崩溃的事故。

一级事故处理流程主要包括以下步骤：a.事故发生后，调度员需要立即通知相关部门和人员，并采取必要的措施，如封锁事故区域、隔离故障设备等，以确保人员和设备的安全。

b.调度员需要迅速启动事故应急预案，并与相关单位和人员进行紧急协调和配合。

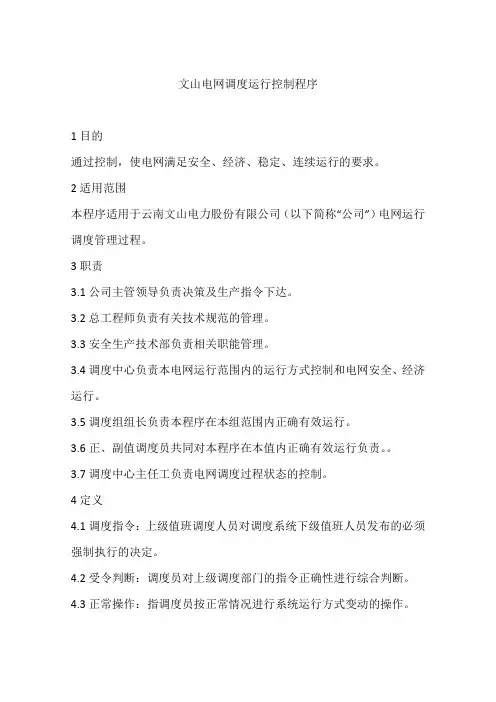

文山电网调度运行控制程序1目的通过控制，使电网满足安全、经济、稳定、连续运行的要求。

2适用范围本程序适用于云南文山电力股份有限公司（以下简称“公司”）电网运行调度管理过程。

3职责3.1公司主管领导负责决策及生产指令下达。

3.2总工程师负责有关技术规范的管理。

3.3安全生产技术部负责相关职能管理。

3.4调度中心负责本电网运行范围内的运行方式控制和电网安全、经济运行。

3.5调度组组长负责本程序在本组范围内正确有效运行。

3.6正、副值调度员共同对本程序在本值内正确有效运行负责。

3.7调度中心主任工负责电网调度过程状态的控制。

4定义4.1调度指令：上级值班调度人员对调度系统下级值班人员发布的必须强制执行的决定。

4.2受令判断：调度员对上级调度部门的指令正确性进行综合判断。

4.3正常操作：指调度员按正常情况进行系统运行方式变动的操作。

4.4事故处理：指系统发生事故时调度员对系统内的设备进行事故处理。

4.5申请：指电站、变电站、用户等要求改变设备运行状态而向地调提出请求。

4.6新设备投运申请：系指新安装的设备将要并入地区电网运行而向地调提出的要求。

4.7厂、站汇报：系指文山电网内的现场值班人员将发现的问题向地调进行汇报。

4.8审查申请：指调度员对收到的申请进行审查是否符合规定。

4.9情况分析：指调度员将收到的情况进行综合判断。

5程序5.1上级调度指令执行（参见流程图一）5.1.1值班调度员接到上级调度指令后根据情况做出安全性判断并决定是否可行。

如果可行则分别按事故处理、正常操作的规定执行，如果不可行应立即电话反馈上级调度。

5.1.2按调度规程进行执行。

5.1.3执行过程与结果都应记录。

5.2日常工作（参见流程图二、流程图三）5.2.1一切工作必须严格按调度规程执行，并做好记录。

5.2.2重大情况采取应急措施，立即汇报主管公司领导，并同时汇报中心领导、安全生产技术部。

6.支持性文件6.1中华人民共和国电力法6.2中华人民共和国电网调度管理条例6.3中华人民共和国电力供应与使用条例6.4水电生供字（83）11号电力系统安全稳定导则6.5电力系统技术导则6.6能源部（88）18号电力系统电压和无功电力管理规定（试行）6.7水电生字（82）11号继电保护及安全自动装置运行规程6.8电政法（94）315号电网与发电厂、电网与电网并网运行的规定6.9DL408-91电业安全工作规程（发电厂、变电所电气部分）6.10DL409-91电业安全工作规程（电力线路部分）6.11云南电网调度管理规程6.12文山电网调度管理规程7质量记录7.1调度运行记录7.2调度设备缺陷记录7.3调度操作指令票7.4文山电网生产日报表。

调度室重点工作流程图
一、电调
1．接触网计划接收审核流程
2．变电所计划接收审核流程
3．停送电作业命令编发流程
4．交接班工作流程
5．供电局进线停电检修计划办理流程
6．倒回路流程
7．故障处理流程图
8．缺陷处理流程
9．文电接收传递流程
10．跳闸记录填写流程
11．图纸、应急预案等重要资料管理流程
12．远动视频缺陷问题处理工作流程
二、生调综合台
1．值班日志填写流程
2．轨道车计划办理流程
3．施工日计划办理流程
4．文电接收传递工作流程
5．天窗时间统计工作流程
6．天窗个数统计工作流程
7．故障处理流程图
8．缺陷处理流程
9．跳闸记录填写流程
－１－
10．重点施工安全日报流程
11．周报汇总工作流程
12．图纸、应急预案等重要资料管理流程
三、生调电力台
1．电力停电电报办理流程
2．工作票办理工作流程
3．口头命令办理流程
4．缺陷处理工作流程
5．故障处理工作流程
6．周报汇总工作流程
7．图纸、应急预案等重要资料管理流程8．远动缺陷问题处理工作流程
二○○九年四月二十日－２－。

交接班把上一班已办、待办事项和下一班应注意的问题交接清楚、完整，文字交接不清的附以口头说明。

双方在交接班记录上签字，交接班完毕。

接班后，调度员应即将核对各区队、班组的当班作业计划和工作任务，统计好各区队当班出勤人数。

及时提调各单位接班后的工作准备和当班任务落实情况；查看上班的调度记录，熟悉情况；明确当班的重点、关键，写明上班未完成的事项。

班中定时调度基层单位安全生产情况，协调、解决好生产、安全上浮现的问题，做好记录。

重大问题及时向值班领导或者有关领导请示汇报，以便做出妥善处理。

一个工作日结束后，做好三个小班的生产指标完成数汇总，填写好调度日志，向公司调度汇报，做好三个小班的生产安全情况分析，编写好调度日报。

在日常工作中，认真接好上级调度通知、通报并负责落实，开好生产调度会议并做好记录，办好领导交办事项，落实好基层要求解决的问题。

各项调度工作结束之后，要将调度记录、台帐、文件及各种分析资料整理存档，妥善保管。

矿值班小组值班小组每日由一位矿副总工程师以上领导轮流但任组长，值班小组人员每日由技术员以上人员组成。

矿值班人员全日值班上岗，值班时间为24 小时，即：当日8：00 点接班——次日8 ：00 点交班。

值班人员办理交接班手续、签署交接班记录，值班人员到矿调度室进行签到。

对当日全矿井的安全生产负责，并全权处理值班期间的安全生产突发事件。

矿值班人员必须保持有一人在调度台指挥安全生产，严禁脱离岗位，矿值班人员分三班下井跟班，上井后及时填写跟班检查记录。

带班领导三汇报制度，带班领导到达采掘作业地点后必须及时将自己所在的作业地点向调度室汇报清晰。

要把自己所在作业地点及途径路线中发现的安全隐患、存在问题及现场采取的措施、整改落实情况及时如实的向矿调度室汇报。

调度主任负责将矿值班人员的值班情况在每月的安全办公会议上发布，并对矿值班人员违章进行考核。

排定值班表，确定值班人员、区队轮流值班表报矿调度室备案。

各区队必须建立管理人员轮流值班制度值班人员办理交接班手续、区队值班时间为24小时，即：当日8：00 点接班——次日8 ：00 点交班。
