软磁铁氧体简介及材料特性与国内外软磁铁氧体厂商材料牌号对照

软磁铁氧体材料基本知识特性参数和定义准确，有一定深度
一、什么是软磁铁氧体？
软磁铁氧体（Soft Magnetic Ferrite)是一种特殊材料，属于磁性材料的一种。

它具有以下四个特点：一是具有较强的电磁吸收能力；二是具有较高的磁阻率；三是具有较强的电磁传导能力；四是具有较低的损耗。

二、软磁铁氧体的特性参数
1、磁导率（Magnetic Conductivity）
磁导率是一种物理量，它表示一个物质对于一定的电磁场有多大的磁导能力，被定义为电磁场导致的电流强度单位时间的变化比例。

电磁场通过材料时，磁导率决定了材料的磁导能力，磁导率越小，材料的磁导能力就越弱。

2、磁滞回线（Hysteresis Loop）
磁滞回线是指磁体在外加的相应磁场的作用下，由抗磁性材料的逆磁化向磁化的过程，然后由磁化向逆磁化的过程，构成的曲线。

它可以完全反映其中一种磁性材料在多次循环变化中的全部特性，因此，磁滞回线也被称为磁体的“心脏”。

3、电感（Inductance）。

软磁铁氧体材料和磁心概述软磁铁氧体材料和磁心概述软磁铁氧体材料分类铁氧体又称氧化物磁性材料，它是由铁和其它金属元素组成的复合氧化物。

铁氧体采用陶瓷工艺，经高温烧结而制成各种形状的零件。

实际上，所有在金属磁性材料中出现的磁现象，在铁氧体中也能观察到，但是有两个基本不同点：一是铁氧体的饱和磁化强度远远低于金属磁性材料，通常为金属材料的一半到五分之一；二是铁氧体的电阻率比金属磁高一百万倍以上。

由于这种区别，对于低频（1000 赫兹以下）高功率的磁心一般采用金属磁性材料，用于较高频率（1000 赫兹以上）磁心采用铁氧体材料。

按照铁氧体的特性和用途，可把铁氧体分为永磁、软磁、矩磁、旋磁和压磁等五类；如果按照铁氧体的晶格类型来分，最重要的有尖晶石型、石榴石型和磁铅石型等三大类。

高频变压器和电器中主要使用软磁铁氧体材料，因此下面主要叙述软磁铁氧体材料的分类及特性。

大多数软磁铁氧体属尖晶石结构，一般化学表示式为MeFe 2O 4，这里 Me 表示二价金属元素，如：Mn、Ni、Mg、Cu、Zn等。

软磁铁氧体材料是各种铁氧体材料中产量最多，用途最广泛的一种。

这类材料的主要特点是起始磁导率高和矫顽力低，即容易磁化也极易退磁，其磁滞回线呈细而长形状。

软磁铁氧体材料可按化学成分、磁性能、应用来进行分类。

若按化学成分来分类，则主要可分为 MnZn 系、NiZn系和 MgZn 系三大类。

MnZn 系铁氧体具有高的起始磁导率，较高的饱和磁感应强度，在无线电中频或低频范围有低的损耗，它是，1兆赫兹以下频段范围磁性能最优良的铁氧体材料。

常用的MnZn 系铁氧体，其起始磁导率μi=400～20000，饱和磁感应强度 BS=400～530mT。

MnZn 系铁氧体广泛制作开关电源变压器、回扫变压器、宽带变压器、脉冲变压器、抗电磁波干扰滤波电感器及扼流圈等，是软磁铁氧体中产量最大的一种材料（按重量计约占 60%）。

NiZn 系铁氧体使用频率 100kHz～100MHz，最高可使用到300MHz。

i 铁氧体材料特性及不同规格有效参数10.3.1 国产铁氧体材料特性铁氧体的电阻率大约在106～1012μΩ·cm ，适用于几千到几百兆Hz 的频率之间。

对铁氧体软磁材料的主要要求是：初始磁导率μ 高，比损耗（单位体积或重量）小,磁导率随温度的变化要小等。

锰锌和镍锌铁氧体是常用的材料。

可用来制作滤波电感，高频功率变压器，谐振电感等。

铁氧体材料最高工作频率主要受损耗限制。

在一定的允许损耗下，频率提高，工作磁通密度相应减少，与提高频率来减少磁芯体积相矛盾。

一般建议的磁通密度是在工作频率下权衡损耗、体积、结构和效率的结果，不是绝对的。

例如PHILIPS 建议变压器磁芯：<100kHz 可用3C81、3C90、3C91、3C94 和3C96 等；<400kHz 可用3C90、3C94 和3C96 等；200kHz ～1MHz 可用3F3、3F4 和3F35；1~3MHz 可用3F4 和4F1；>3MHz 可用4F1 等。

电感磁芯：<500kHz 可用2P…、3C30 和3C90;<1MHz 可用3C90、3F3 和3F35 等等。

国产常用的牌号及主要磁性能见表10-7所示。

10.3.2 铁氧体尺寸规格铁氧体磁芯在通讯和开关电源中应用十分广泛，磁芯外形结构多种多样。

开关电源中主要应用的有E 型，ETD 型，EC 型，RM 型，PQ 型，EFD 型，EI 型，EFD 型，环形，LP 型.在模块电源中，主要应用扁平磁芯和集成磁元件。

例如FERROXCUBE-PHILIPS 的平面E 型磁芯，适于表面贴装的EP 、EQ 和ER 磁芯，以及集成电感元件（IIC －Integrated inductance component ）等。

IIC 已将元件和磁芯合成一体，通过外部PCB 可自由组成电感和变压器。

各种磁芯结构往往是针对特定的应用设计的，有各自的优点和缺点，要根据应用场合，选择相应的磁芯结构。

磁芯材质对照表• NCD和其它厂商铁氧体材料牌号对照表-1• NCD和其它厂商铁氧体材料牌号对照表-2• NCD和其它厂商铁氧体材料牌号对照表-3材料总览NCDFerrite Core材料特性 MATERIAL CHARACTERISTICS●功率铁氧体材料 Power ferrite materials特性符号单位LP1 LP2 LP3 LP3A Characteristics Symbol Unit初始磁导率 Initialpermeabilityμi- 3000±25%2500±25%2300±25%2200±25%相对损耗因数 Relative lossfactortanδ/μi×10-6 ＜10 ＜5 ＜4 ＜3饱和磁通密度BsmT 25℃500 500 490Saturation flux density 1194A/m 100℃390 390 380 剩磁 Remanence Br mT 130 130 110 矫顽力 Coercivity Hc A/m 13 13 10功率损耗Pc kW/m3 25℃Power loss 80℃120 90 60 (f=25kHz,B=200mT) 100℃160 100 70 50功率损耗Pc kW/m3 25℃700 650 600Power loss 80℃550 480 400 (f=100kHz,B=200mT) 100℃600 450 350 居里温度 CurietemperatureTc ℃≥220≥200≥200≥200密度 Density d kg/m3×103 4.8 4.8 4.8 4.8功率铁氧体材料LP2Power loss 80℃550 (f=100kHz,B=200mT) 100℃600 居里温度 Curie temperature Tc ℃≥200密度 Density d kg/m3×103 4.8●导磁率 Vs.温度特性●导磁率 Vs.频率特性●功率损耗 Vs.温度特性●功率损耗 Vs.频率特性功率铁氧体材料LP3特性符号单位LP3 Characteristics Symbol Unit初始磁导率 Initial permeability μi- 2300±25%相对损耗因数 Relative loss factor t anδ/μi×10-6 ＜4饱和磁通密度BsmT 25℃500Saturation flux density 1194A/m 100℃390 剩磁 Remanence Br mT 130 矫顽力 Coercivity Hc A/m 13功率损耗Pc kW/m3 25℃Power loss 80℃90 (f=25kHz,B=200mT) 100℃70功率损耗Pc kW/m3 25℃650Power loss 80℃480 (f=100kHz,B=200mT) 100℃450 居里温度 Curie temperature Tc ℃≥200密度 Density d kg/m3×103 4.8●导磁率 Vs.温度特性●导磁率 Vs.频率特性●功率损耗 Vs.温度特性●功率损耗 Vs.频率特性功率铁氧体材料LP3特性符号单位LP3A Characteristics Symbol Unit初始磁导率 Initial permeability μi- 2200±25%相对损耗因数 Relative loss factor t anδ/μi×10-6 ＜3饱和磁通密度BsmT 25℃490Saturation flux density 1194A/m 100℃380 剩磁 Remanence Br mT 110 矫顽力 Coercivity Hc A/m 10功率损耗Pc kW/m3 25℃Power loss 80℃60 (f=25kHz,B=200mT) 100℃50功率损耗Pc kW/m3 25℃600Power loss 80℃400 (f=100kHz,B=200mT) 100℃350 居里温度 Curie temperature Tc ℃≥200密度 Density d kg/m3×103 4.8●导磁率 Vs.温度特性μi Vs. Temperature●导磁率 Vs.频率特性μi Vs. Frequency●功率损耗 Vs.温度特性●功率损耗 Vs.频率特性●高磁导率铁氧体材料特性符号单位HP1 HP2 HP3 HP3A CharacteristicsSymbol Unit初始磁导率Initial permeability μi-5000±25%7000±25%10000±30%12000±30%相对损耗因数tanδ/μi ×10-6＜15 ＜7 ＜7 ＜10Relative lossfactor(100kHz) (10kHz) (10kHz) (10kHz)饱和磁通密度Bs mT 420 400 400 380Saturationflux density1194A/m 1194A/m 1194A/m 1194A/m 剩磁 RemanenceBr mT 110 100 90 110 矫顽力 CoercivityHc A/m 10 6 5 4.5 减落因数Disaccommodati on factor DF×10-6＜3 ＜3 ＜2 ＜2居里温度 CurietemperatureTc ℃≥140≥130≥120≥100密度 Density d kg/m3×103 4.85 4.9 4.95 4.95●导磁率 Vs.温度特性●导磁率 Vs.频率特性●阻抗 Vs.频率特性EE磁芯价格：￥面议型号 Type 尺寸 Dimensions (mm)A B C D E FEE10/5/5 10.3±0.2 5.5+0.15-0.1 4.75±0.2 2.4±0.2 7.7min 4.3±0.15 EE13/5/6 12.9±0.3 5.0±0.3 6.0±0.3 2.85±0.2 8.5min 3.65±0.15 EE13/6/6 13.0±0.3 6.0±0.15 5.9±0.2 2.6±0.2 10.2±0.3 4.6±0.1EE13.4/6/6 13.4±0.2 6.1±0.15 6.15±0.15 2.75±0.15 10.5min 4.8±0.1EE16/7/5 16.0±0.3 7.2±0.1 4.8±0.2 3.8±0.2 12.0±0.3 5.2±0.25 EE16/7/7 16.1±0.3 7.25±0.15 6.9±0.2 3.8±0.2 12.0±0.3 5.2+0.25EE16/8/4 16.3±0.3 8.15±0.15 4.50±0.2 4.55±0.15 11.5min 6.0±0.2EE16/12/5 16.0±0.3 12.25±0.2 5.0-0.5 4.2-0.4 12.0±0.3 10.2+0.3-0.2 EE19/8/5 19.0±0.3 8.05±0.2 5.0±0.2 4.5±0.2 14.5±0.3 5.65±0.15 EE19/14/5 19.0±0.3 13.65±0.25 4.85±0.25 4.85±0.25 14.0±0.3 11.4±0.25Al:1kHz,0.5mA,100TsPc:100kHz,200mT,100°C100kHz,100mT,100°C(*)。

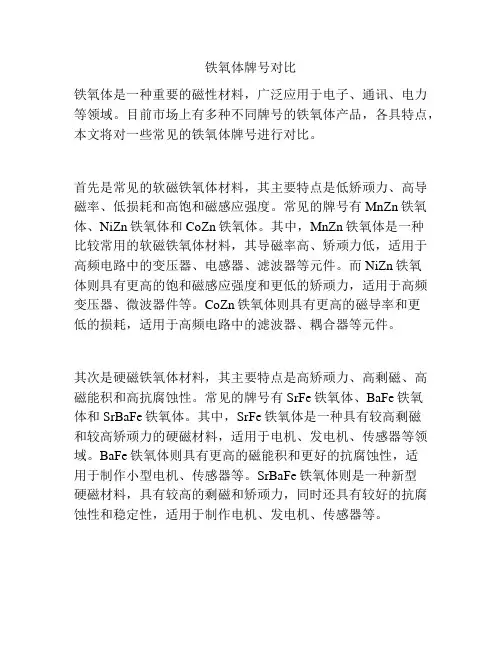

铁氧体牌号对比铁氧体是一种重要的磁性材料，广泛应用于电子、通讯、电力等领域。

目前市场上有多种不同牌号的铁氧体产品，各具特点，本文将对一些常见的铁氧体牌号进行对比。

首先是常见的软磁铁氧体材料，其主要特点是低矫顽力、高导磁率、低损耗和高饱和磁感应强度。

常见的牌号有MnZn铁氧体、NiZn铁氧体和CoZn铁氧体。

其中，MnZn铁氧体是一种比较常用的软磁铁氧体材料，其导磁率高、矫顽力低，适用于高频电路中的变压器、电感器、滤波器等元件。

而NiZn铁氧体则具有更高的饱和磁感应强度和更低的矫顽力，适用于高频变压器、微波器件等。

CoZn铁氧体则具有更高的磁导率和更低的损耗，适用于高频电路中的滤波器、耦合器等元件。

其次是硬磁铁氧体材料，其主要特点是高矫顽力、高剩磁、高磁能积和高抗腐蚀性。

常见的牌号有SrFe铁氧体、BaFe铁氧体和SrBaFe铁氧体。

其中，SrFe铁氧体是一种具有较高剩磁和较高矫顽力的硬磁材料，适用于电机、发电机、传感器等领域。

BaFe铁氧体则具有更高的磁能积和更好的抗腐蚀性，适用于制作小型电机、传感器等。

SrBaFe铁氧体则是一种新型硬磁材料，具有较高的剩磁和矫顽力，同时还具有较好的抗腐蚀性和稳定性，适用于制作电机、发电机、传感器等。

除了以上几种常见的铁氧体牌号外，市场上还有很多其他类型的铁氧体产品，如高温超导材料、微波吸收材料等。

不同类型的铁氧体产品适用于不同领域和应用场合，选择合适的铁氧体牌号对于提高产品性能和降低成本都具有重要意义。

综上所述，不同牌号的铁氧体产品各具特点，在实际应用中需要根据具体情况选择合适的牌号。

同时，随着科技的不断发展和进步，新型铁氧体材料也在不断涌现，未来市场上还将出现更多种类的铁氧体产品。

HARD FERRITE MAGNETSHard ferrite (ceramic) magnets were developed in the 1960's as a low cost alternative to metallic magnets. Even though they exhibit low energy (compared with other permanent magnet materials) and are relatively brittle and hard, ferrite magnets have won wide acceptance due to their good resistance to demagnetization, excellent corrosion resistance and low price per pound. In fact, measured by weight, ferrite represents more than 75 percent of the world magnet consumption. It is the first choice for most types of DC motors, magnetic separators, magnetic resonance imaging and automotive sensors.Ferrite Magnets characteristicsMostly Used national standard - SJ285-77 permanent ferrite magnet standardChinese SJ/T0410-2000 Permanent Ferrite Manget StandardIn MMPA（0100-87) standardRing shape size(mm) D×d×HФ115×45×5～23 Ф200×86×5～27 Ф70×32×3～17 Ф115×43×5～23 Ф200×83×5～27 Ф70×30.5×3～17 Ф115×45×5～23 Ф200×86×5～27 Ф70×32×3～17 Ф115×57×5～23 Ф200×95×5～27 Ф70×56×3～17 Ф115×58.7×3～23Ф200×100×5～27 Ф70×40×3～17 （elliptical）Ф115×60×5～23 Ф200×110×5～27 Ф71×40×3～17 Ф115×67×5～23 Ф200×120×5～27 Ф71×30.5×3～17 Ф115×80×5～23 Ф206×88.9×5～30 Ф71×32×3～17 Ф121×45×5～24 Ф206×89×5～30 Ф72×30.5×3～16 Ф121×57×5～24 Ф206×118×5～30 Ф72×32×3～16 Ф121×60×5～24 Ф210×86×5～30 Ф72×38×3～16 Ф121×65×5～24 Ф210×118×5～30 Ф72×40×3～16NdFeBKnown as third generation of Rare Earth magnets, Neodymium Iron Boron (NdFeB) magnets are the most powerful and advanced commercialized permanent magnet today. Since they are made from Neodymium, one of the most plentiful rare earth elements, and inexpensive iron, NdFeB magnets offer the best value in cost and performance.NdFeB magnets are available in both sintered and bonded forms. Sintered NdFeB offers the highest magnetic properties (28 MGOe to 50 MGOe) while Bonded NdFeB offers lower energy properties. Although bonded magnets do not possess magnetic properties as advanced as those of sintered magnets, they can be made in shapes and sizes that are difficult to achieve with sintering.A variety of coatings can be applied to the magnets' surface to overcome the principle drawback of neodymium-based magnets, their tendency to corrode easily.Grade Max. EnergyProductRemanence Coercive Force Rev. Temp.Coeff.CurieTemp.WorkingTemp. (BH)max B r H c H ci B d H d T c T w MGOe kJ/m3kG mT kOe kA/m kOe kA/m%/°C%/°C°C°CN3331-33247-26311.30-11.701130-1170>10.5>836>12>955-0.12-0.6031080 N3533-36263-28711.70-12.101170-1210>10.9>868>12>955-0.12-0.60310801.Licensed Products by SSMC-MQ - ISO 9002 Quality Standard Certified2.The above-mentioned data of magnetic parameters and physical properties are given at room temperature.3.The maximum service temperature of magnet is changeable due to the ratio length and diameter and enviromental factors.4.Special properties can be achieved with custom method.Physical and Mechanical PropertiesMax Working Temperature。

锰锌软磁铁氧体磁性材料特点以及在电源中的应用锰锌（MnZn）系软磁铁氧体概述锰锌系软磁铁氧体主要是具有尖晶石结构的mMnFe2O4·nZnFe2O4 与少量 Fe3O4 组成的单相固溶体，用锰锌系铁氧体磁性材料做成的电感磁芯及其它磁性元器件，应用频率从数百赫兹到几千兆赫兹，是最重要的软磁铁氧体材料，其产量占了软磁铁氧体磁性材料总产量的60%以上，因此，锰锌铁氧体的发展更为引人注意。

锰锌铁氧体材料主要分为高频低功耗铁氧体（又称功率铁氧体，初始磁导率通常小于5000，多数在2000左右）和高磁导率即高μi（初始磁导率）铁氧体两类。

初始磁导率ui是磁性材料的磁导率(B/H)在磁化曲线初始区的极限值，即μ0为真空磁导率 permeability in vacuum (4π×10-7H/m)，单位亨/米H为磁场强度 magnetic field strength (A/m)B为磁通密度 magnetic flux density (T)（1）锰锌功率铁氧体概述功率铁氧体的主要特征是在高频（几百千赫）高磁感应（几千高斯，1T=10000Gs）的条件下，仍旧保持很低的功耗，而且其在一定的温度范围内功耗随磁芯的温升而下降，在80℃左右达到最低点，从而可以形成良性循环。

功率铁氧体的主要用途是以各种开关电源变压器和彩电回扫变压器为代表的功率型电感器件，用途十分广泛，是目前产量最大的软磁铁氧体。

如下是天通'TDG'的TP4系列的温度和磁芯损耗关系。

我国新发布的'软磁铁氧体材料分类'行业标准，把功率铁氧体材料分为PW1~PW5 五类，其适用工作频率也逐步提高。

如适用频率为15~100kHz 的 PW1 材料；适用频率为 25~200kHz 的 PW2 材料；适用频率为100~300kHz 的PW3 材料；适用频率为300~1MkHz 的 PW4 材料；适用频率为 1~3MHz 的 PW5 材料。

i 铁氧体材料特性及不同规格有效参数10.3.1 国产铁氧体材料特性铁氧体的电阻率大约在106～1012μΩ·cm ，适用于几千到几百兆Hz 的频率之间。

对铁氧体软磁材料的主要要求是：初始磁导率μ 高，比损耗（单位体积或重量）小,磁导率随温度的变化要小等。

锰锌和镍锌铁氧体是常用的材料。

可用来制作滤波电感，高频功率变压器，谐振电感等。

铁氧体材料最高工作频率主要受损耗限制。

在一定的允许损耗下，频率提高，工作磁通密度相应减少，与提高频率来减少磁芯体积相矛盾。

一般建议的磁通密度是在工作频率下权衡损耗、体积、结构和效率的结果，不是绝对的。

例如PHILIPS 建议变压器磁芯：<100kHz 可用3C81、3C90、3C91、3C94 和3C96 等；<400kHz 可用3C90、3C94 和3C96 等；200kHz ～1MHz 可用3F3、3F4 和3F35；1~3MHz 可用3F4 和4F1；>3MHz 可用4F1 等。

电感磁芯：<500kHz 可用2P…、3C30 和3C90;<1MHz 可用3C90、3F3 和3F35 等等。

国产常用的牌号及主要磁性能见表10-7所示。

10.3.2 铁氧体尺寸规格铁氧体磁芯在通讯和开关电源中应用十分广泛，磁芯外形结构多种多样。

开关电源中主要应用的有E 型，ETD 型，EC 型，RM 型，PQ 型，EFD 型，EI 型，EFD 型，环形，LP 型.在模块电源中，主要应用扁平磁芯和集成磁元件。

例如FERROXCUBE-PHILIPS 的平面E 型磁芯，适于表面贴装的EP 、EQ 和ER 磁芯，以及集成电感元件（IIC －Integrated inductance component ）等。

IIC 已将元件和磁芯合成一体，通过外部PCB 可自由组成电感和变压器。

各种磁芯结构往往是针对特定的应用设计的，有各自的优点和缺点，要根据应用场合，选择相应的磁芯结构。
