下载文档原格式
一．热分析TG热重分析（Thermogravimetric Analysis，TG或TGA），是指在程序控制温度下测量待测样品的质量与温度变化关系的一种热分析技术，用来研究材料的热稳定性和组份。
TGA在研发和质量控制方面都是比较常用的检测手段。
热重分析在实际的材料分析中经常与其他分析方法连用，进行综合热分析，全面准确分析材料。
基本原理是: 样品重量变化所引起的天平位移量转化成电磁量，这个微小的电量经过放大器放大后，送入记录仪记录；而电量的大小正比于样品的重量变化量。
当被测物质在加热过程中有升华、汽化、分解出气体或失去结晶水时，被测的物质质量就会发生变化。
这时热重曲线就不是直线而是有所下降。
通过分析热重曲线，就可以知道被测物质在多少度时产生变化，并且根据失重量，可以计算失去了多少物质。
许多物质在加热过程中会在某温度发生分解、脱水、氧化、还原和升华等物理化学变化而出现质量变化，发生质量变化的温度及质量变化百分数随着物质的结构及组成而异，因而可以利用物质的热重曲线来研究物质的热变化过程，如试样的组成、热稳定性、热分解温度、热分解产物和热分解动力学等。
热重分析通常可分为两类：静态法又称等温热重法，是在恒温下测定物质质量变化与温度的关系，通常把试样在各给定温度加热至恒重。
该法比较准确，常用来研究固相物质热分解的反应速度和测定反应速度常数。
动态法又称非等温热重法，是在程序升温下测定物质质量变化与温度的关系，采用连续升温连续称重的方式。
该法简便，易于与其他热分析法组合在一起，实际中采用较多。
【微商热重分析（DTG）：TG曲线对温度（或时间）的一阶导数。
以物质的质量变化速率（dm/dt）对温度T（或时间t）作图，即得DTG曲线。
】{ 变位法—重量与倾斜角度成正比。
零位法—重量与到达零位所需的磁力成正比。
}——半定量基本仪器：⒈试样支持器；⒉炉子；⒊测温热电偶；⒋传感器；⒌平衡锤；⒍阻尼和天平复位器；⒎热天平【天平、炉子、程序控温系统、记录系统等几个部分】；⒏阻尼信号DTA、DSC、TG等各种单功能的热分析仪若相互组装在一起，就可以变成多功能的综合热分析仪，如DTA－TG、DSC－TG、DTA－TMA（热机械分析）、DTA－TG－DTG（微商热重分析）组合在一起。
聚合物三种Tg测试⽅法（DSC，DMA，TMA）The thermal properties of polymeric materials are important to the function of components and assemblies that will operate in warm environments. Glass Transition Temperature (referred herein as Tg) is the point at which a material goes from a hard brittle state to a soft rubbery state. Amorphous polymers only have a Tg. Crystalline polymers exhibit a Tm (melt temperature) and typically a Tg since there is usually an amorphous portion as well ("semi"-crystalline). Identifying the Tg of polymers is of interest for various reasons, but is most often used for quality control and research and development.There are three general techniques for measuring Tg:Differential Scanning Calorimetry (DSC) – This is probably the most traditional and common technique for most polymeric materials. Simply stated, DSC utilizes a heat flow technique and compares the amount of heat supplied to the test sample and a similarly heated "reference" to determine transition points. Tg is typically calculated by using a half-height technique in the transition region. The heating rate and sample heat history are a couple of factors that may affect the test result. Depending on the equipment capability, DSC can be used for a wide range of thermoplastic and thermoset polymers. For materials that have broad Tg's, DSC may not be sensitive enough to show a large enough transition for calculation purposes.Thermal Mechanical Analysis (TMA) – TMA is used to measure Coefficient of Thermal Expansion (CTE) of polymers. TMA uses a mechanical approach for measuring Tg. A sensitive probe measures the expansion of the test specimen when heated. Polymers typically expand as temperature is increased. From the expansion curve, a CTE canbe calculated over a temperature range. If a material goes through a Tg during a TMA test, the curve shape changes significantly and Tg can be calculated by using an onset technique. Amorphous polymers would typically not utilize the TMA approach because the material would soften to the point where the probe penetrates into the sample. Samples that remain somewhat rigid through Tg would be good candidates for Tg by TMA. The heating rate chosen can affect the Tg. Dynamic Mechanical Analysis (DMA) – DMA is probably the most sensitive technique (of the discussed methods)for Tg analysis. DMA measures the response of a material to an applied oscillatory strain (or stress), and how that response varies with temperature, frequency, or both. DMA is able to separate and measure the elastic and viscous components of polymers. How the material responds to the temperature increase can be illustrated by various means on the DMA graph. There are three typical approaches for reporting Tg by DMA. All techniques are viable but may yield different results. Several results may include: 1) Onset of the storage modulus curve; 2) Peak of the loss modulus curve; and/or 3) Peak of the Tan Delta curve.There also are different modes of oscillation used for DMA such as torsional, single and dual cantilever, tension, compression, three-point bend and compression. Various heating rates, frequencies and strains can be utilized as well. All of these variables can affect the Tg. Compared to DSC, DMA can be 10 to 100 times more sensitive to the changes occurring at the Tg. DMA is useful for polymers with difficult to find Tg's such as epoxies, polymers with Tg's well below ambient temperature and highly crosslinked polymers. It is important to note Tg by DMA can vary significantly from one reporting technique to the next.As you can see there are various approaches to obtain Tg of polymeric materials. Sometimes trial and error has to be used to see what technique is best. It is extremely important to know which technique and test parameters were used to determine Tg if comparing back to historical data. Similarly, if testing to a specification or industry standard, the technique and test parameters must be well defined. Even within a test technique, the means of obtaining the Tg can be performed various ways and the result can vary significantly. The Tg by DSC, TMA or DMA rarely will be the same and can vary by as much as 20°C or more.转⾃：Techniques for Obtaining Glass Transition Temperature of Polymeric Materials原⽂后⾯有条评论可以看看：DMA is probably the best equipment for this. It is typically preferable to have homogenous specimens for DMA testing, but it is unlikely DSC or TMA is going to be able to detect the Tg of the FRP or the Silicone. Since you have a multi-layer specimen, there may be some challenges in obtaining the Tg of both components. Depending on your objective, you may need to isolate the silicone layer from the FRP and test them separately.另外，我看了⼀家⽇本卖测试仪器的，对这些指标也做了些介绍，有兴趣可以看看。
测定玻璃化转变温度是热分析常见的应用。
如同在前面的实例中已讨论的，物理性能诸如比热容、热膨胀系数和机械模量在玻璃化转变处发生变化。
鉴于DSC、TMA和DMA测试原理不同，产生了关于应该使用哪种技术和测得的玻璃化转变温度在何种程度上具有可比性的问题。
比较不同条件下测得的玻璃化转变温度会呈现几个开尔文度的差异。
实际上，理解这种差异的原因是非常重要的，特别当比较材料时，例如在质量保证中。
务必牢记的是，玻璃态不是热力学平衡态，向橡胶(或液态)的转变是一个松弛过程，因此是受动力学控制的。
由于这个原因，所以玻璃化转变并不象熔融那样出现在一个固定的温度，而是覆盖一个宽的温度范围。
然而，为了测得在数字上可比较的温度，已经开发出不同的计算程序和相应的测试方法。
这些只涉及一种技术，并不保证由DSC、TMA或DMA测定的玻璃化转变温度是相等的。
目的比较DSC、TMA和DMA三种不同测量技术测定的玻璃化转变，并讨论重要的因素。
样品固化的环氧树脂粉末。
条件测试曲线和计算已在前面的实例中描述和讨论过。
结果汇总于下。

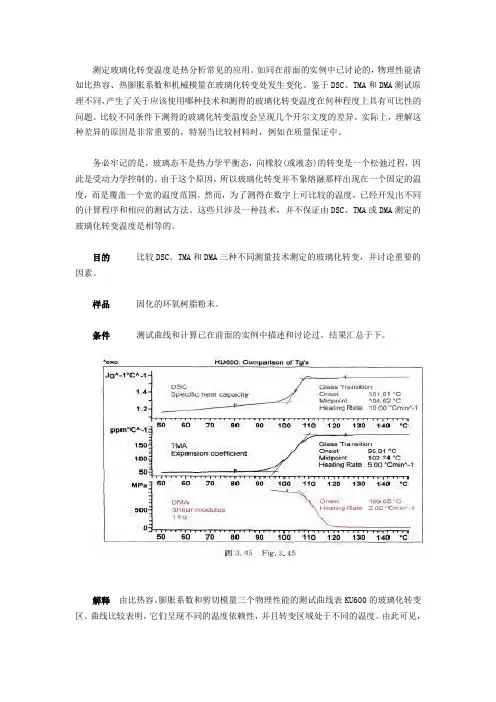

解释由比热容、膨胀系数和剪切模量三个物理性能的测试曲线表KU600的玻璃化转变区。
曲线比较表明，它们呈现不同的温度依赖性，并且转变区域处于不同的温度。
由此可见，T g与测试技术(量热、体积测定、力学测量)、计算方法和样品的热历史有关。
因此，从测试曲线得到的玻璃化转变温度是不能直接比较的。
在玻璃化转变期问物理性能的变化很剧烈。
这能对测试技术的灵敏度作出评估。
在玻璃化转变时比热容变化约30％，膨胀系数可以增加多至300％，而模量变化高至3个数量级。
因此DSC对TMA或对DMA的灵敏度比为l比10或1比1000，即对玻璃化转变，DMA测试比DSC测试要灵敏约l000倍结论结果表明，可用所有不同的方法测试玻璃化转变。
然而，每种方法测得不同的玻璃化转变温度值。
因此，对于玻璃化转变温度不是只有一个“正确”值。
如果升温速率和样品预处理是相同的，则DSC和TMA提供相似的结果。
五大材料热性能分析方法（TG，TMA，DSC，DMA，DETA）以下为正文：热分析简介热分析的本质是温度分析。
热分析技术是在程序温度(指等速升温、等速降温、恒温或步级升温等)控制下测量物质的物理性质随温度变化，用于研究物质在某一特定温度时所发生的热学、力学、声学、光学、电学、磁学等物理参数的变化，即P = f(T)。
按一定规律设计温度变化，即程序控制温度：T = (t)，故其性质既是温度的函数也是时间的函数：P =f (T, t)。
材料热分析意义在表征材料的热性能、物理性能、机械性能以及稳定性等方面有着广泛的应用，对于材料的研究开发和生产中的质量控制都具有很重要的实际意义。
热分析简史回顾常用热分析方法解读根据国际热分析协会(ICTA)的归纳和分类，目前的热分析方法共分为九类十七种，常用的热分析方法包括热重分析法（TG）、差示扫描量热法(DSC)、静态热机械分析法(TMA)、动态热机械分析(DMTA)、动态介电分析(DETA)等，它们分别是测量物质重量、热量、尺寸、模量和柔量、介电常数等参数对温度的函数。
(1)热重分析(TG)热重法(TG)是在程序温度控制下测量试样的质量随温度或时间变化的一种技术。
应用范围：(1)主要研究材料在惰性气体中、空气中、氧气中的热稳定性、热分解作用和氧化降解等化学变化；(2)研究涉及质量变化的所有物理过程，如测定水分、挥发物和残渣、吸附、吸收和解吸、气化速度和气化热、升华速度和升华热、有填料的聚合物或共混物的组成等。
原理详解：样品重量分数w对温度T或时间t作图得热重曲线(TG 曲线)：w = f (T or t)，因多为线性升温，T与t只差一个常数。
TG曲线对温度或时间的一阶导数dw/dT 或 dw/dt 称微分热重曲线(DTG曲线)。
图2中，B点Ti处的累积重量变化达到热天平检测下限，称为反应起始温度；C点Tf处已检测不出重量的变化，称为反应终了温度；Ti或Tf亦可用外推法确定，分为G点H点；亦可取失重达到某一预定值(5%、10%等)时的温度作为Ti。

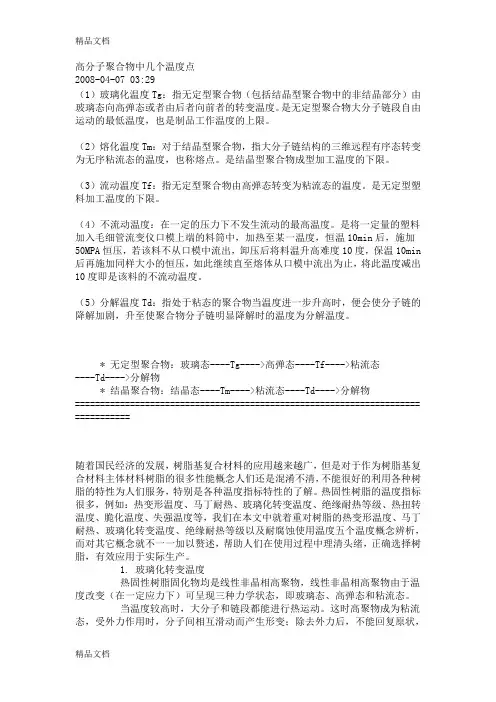

高分子聚合物中几个温度点2008-04-07 03:29（1）玻璃化温度Tg：指无定型聚合物（包括结晶型聚合物中的非结晶部分）由玻璃态向高弹态或者由后者向前者的转变温度。
是无定型聚合物大分子链段自由运动的最低温度，也是制品工作温度的上限。
（2）熔化温度Tm：对于结晶型聚合物，指大分子链结构的三维远程有序态转变为无序粘流态的温度，也称熔点。
是结晶型聚合物成型加工温度的下限。
（3）流动温度Tf：指无定型聚合物由高弹态转变为粘流态的温度。
是无定型塑料加工温度的下限。
（4）不流动温度：在一定的压力下不发生流动的最高温度。
是将一定量的塑料加入毛细管流变仪口模上端的料筒中，加热至某一温度，恒温10min后，施加50MPA恒压，若该料不从口模中流出，卸压后将料温升高难度10度，保温10min 后再施加同样大小的恒压，如此继续直至熔体从口模中流出为止，将此温度减出10度即是该料的不流动温度。
（5）分解温度Td：指处于粘态的聚合物当温度进一步升高时，便会使分子链的降解加剧，升至使聚合物分子链明显降解时的温度为分解温度。
* 无定型聚合物：玻璃态----Tg---->高弹态----Tf---->粘流态----Td---->分解物* 结晶聚合物：结晶态----Tm---->粘流态----Td---->分解物===================================================================== ===========随着国民经济的发展，树脂基复合材料的应用越来越广，但是对于作为树脂基复合材料主体材料树脂的很多性能概念人们还是混淆不清，不能很好的利用各种树脂的特性为人们服务，特别是各种温度指标特性的了解。
热固性树脂的温度指标很多，例如：热变形温度、马丁耐热、玻璃化转变温度、绝缘耐热等级、热扭转温度、脆化温度、失强温度等，我们在本文中就着重对树脂的热变形温度、马丁耐热、玻璃化转变温度、绝缘耐热等级以及耐腐蚀使用温度五个温度概念辨析，而对其它概念就不一一加以赘述，帮助人们在使用过程中理清头绪，正确选择树脂，有效应用于实际生产。

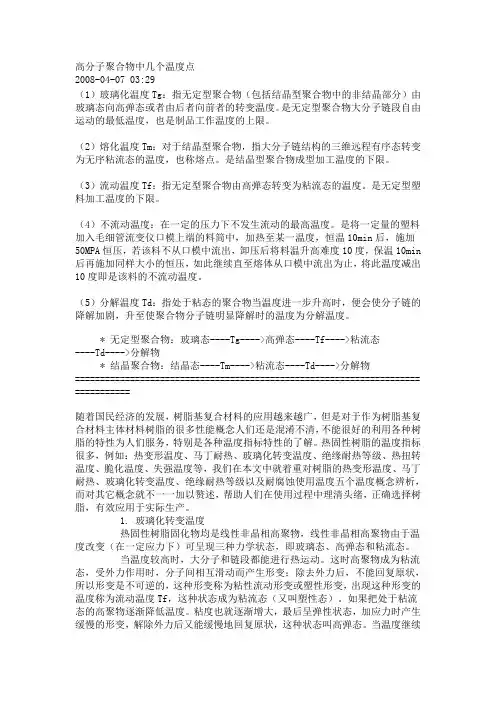

高分子聚合物中几个温度点2008-04-07 03:29（1）玻璃化温度Tg：指无定型聚合物（包括结晶型聚合物中的非结晶部分）由玻璃态向高弹态或者由后者向前者的转变温度。
是无定型聚合物大分子链段自由运动的最低温度，也是制品工作温度的上限。
（2）熔化温度Tm：对于结晶型聚合物，指大分子链结构的三维远程有序态转变为无序粘流态的温度，也称熔点。
是结晶型聚合物成型加工温度的下限。
（3）流动温度Tf：指无定型聚合物由高弹态转变为粘流态的温度。
是无定型塑料加工温度的下限。
（4）不流动温度：在一定的压力下不发生流动的最高温度。
是将一定量的塑料加入毛细管流变仪口模上端的料筒中，加热至某一温度，恒温10min后，施加50MPA恒压，若该料不从口模中流出，卸压后将料温升高难度10度，保温10min 后再施加同样大小的恒压，如此继续直至熔体从口模中流出为止，将此温度减出10度即是该料的不流动温度。
（5）分解温度Td：指处于粘态的聚合物当温度进一步升高时，便会使分子链的降解加剧，升至使聚合物分子链明显降解时的温度为分解温度。
* 无定型聚合物：玻璃态----Tg---->高弹态----Tf---->粘流态----Td---->分解物* 结晶聚合物：结晶态----Tm---->粘流态----Td---->分解物===================================================================== ===========随着国民经济的发展，树脂基复合材料的应用越来越广，但是对于作为树脂基复合材料主体材料树脂的很多性能概念人们还是混淆不清，不能很好的利用各种树脂的特性为人们服务，特别是各种温度指标特性的了解。
热固性树脂的温度指标很多，例如：热变形温度、马丁耐热、玻璃化转变温度、绝缘耐热等级、热扭转温度、脆化温度、失强温度等，我们在本文中就着重对树脂的热变形温度、马丁耐热、玻璃化转变温度、绝缘耐热等级以及耐腐蚀使用温度五个温度概念辨析，而对其它概念就不一一加以赘述，帮助人们在使用过程中理清头绪，正确选择树脂，有效应用于实际生产。
聚合物热分析法介绍热分析是在程序控温下，测量物质的物理性质与温度的关系的一类技术。
热分析方法种类繁多，但对高分子应用最广的是差热分析（DTA）、差示量热扫描法（DSC）、热重分析（TG或TGA）、热机械分析（TMA）和动态机械分析（DMA或DMTA）等少数几种。
科标分析以成熟的分析技术为理论依据，创建“光-色-热-质-元-化”联用的检测技术，在微量模块化方法学模拟技术中对产品的成分进行全方位的解析，科标分析聚合物分析测试服务，根据样品实际情况，制定专项检测方案，提供精准权威的检测数据。
DSC和DTA的谱图类似，但DSC有更好的分辨率、重复性和准确性，更适合于高分子的分析，特别是定量分析。
图11-6是聚对苯二甲酸乙二醇酯的典型DSC谱图。
图11-6聚对苯二甲酸乙二醇酯的DSC曲线根据DSC谱图上峰的位置和大小，可以研究高聚物的化学反应或物理转变。
化学反应包括聚合、固化、交联、氧化和分解等，物理转变包括结晶/熔融和液晶转变等相变，玻璃化转变等，结晶、氧化有放热峰，熔融有吸热峰，分解有时放热有时吸热，玻璃化转变在DSC曲线上表现为基线偏移（因比热容发生突变），出现一个台阶。
式中：为比热容，为样品质量，为热流速率（纵坐标），为升温速率。
DSC定量的依据是峰面积A与热效应的大小成正比，即＝因而通过峰面积的测定可以计算结晶度及研究结晶动力学。
＝/式中：为样品的熔融热，为100％结晶样品的熔融热。
＝1－＝式中：为时刻的结晶度；为时刻的结晶峰面积；A为结晶完成后结晶峰总面积；为结晶速率常数；为Arrami指数。
TGA法记录高分子材料的重量随温度的变化主要用于研究聚合物的热稳定性，常用热分解温度来评价。
TGA也用于高分子材料的组成分析。
TMA法记录试样在一定负荷下形变随温度的变化，得温度-形变曲线。
DMA法测量高分子材料在振动负荷下动态模量和阻尼与温度的关系，主要用于研究高分子的玻璃化转变及次级松弛，可以记录温度谱，也可以记录频率谱。
高分子材料热分析曲线集引言高分子材料是一类具有分子量较大的材料，具有广泛的应用领域。
为了研究高分子材料的热性能和热行为，热分析技术应运而生。
热分析是一种利用加热或冷却样品来引起物理或化学变化，并通过测量与时间或温度的关系来确定和解释这些变化的技术。
本文将介绍高分子材料热分析曲线的基本概念和常见类型，以及如何解读这些曲线。
一、热重分析曲线（TGA）热重分析曲线通过记录材料在加热或冷却过程中的失重情况，来分析材料的热降解、挥发分和固化等行为。
热重分析曲线中的主要特征有： - 初始失重（Initial weight loss）：在加热过程中，材料发生挥发分的释放，导致初始失重。
该过程通常对应于材料的挥发分含量。
- 平台区（Plateau region）：在挥发分释放完毕后，曲线呈现稳定期，这一阶段称为平台区。
平台区对应于材料的无挥发分残留。
- 最大失重速率（Maximum rate of weight loss）：在加热过程中，材料热降解反应发生，导致失重加速。
最大失重速率对应于材料的热稳定性。
- 结束温度（Final temperature）：曲线达到最终稳定状态的温度。
该温度可以反映材料在高温下的热稳定性。
二、差示扫描量热分析曲线（DSC）差示扫描量热分析曲线通过记录样品与参比样品之间的温差和热流量差，来分析材料的热性能。
差示扫描量热分析曲线中的主要特征有： - 起始温度（Onset temperature）：曲线开始发生热效应的温度。
该温度对应于材料的起始热降解温度。
- 峰温（Peak temperature）：曲线中出现的最高峰温度。
该温度对应于材料的峰热效应温度，通常用于表征材料的最大热稳定温度。
- 终止温度（End temperature）：曲线结束热效应的温度。
该温度对应于材料的结束热效应温度。
三、热力学分析曲线（TMA）热力学分析曲线通过记录应力或长度随温度变化的关系，来研究材料的热膨胀特性和软化点。
热分析技术在纳米材料研究中的应用在当今无处不在的纳米科技时代，纳米材料的研究已经成为了科学领域里的热点问题。
有许多技术和工具可以帮助科学家更好地研究纳米材料，其中一项重要的技术就是热分析技术。
热分析技术是指利用热量来研究材料的性质和变化的一类分析技术，主要包括热重分析（TGA）、差示扫描量热分析（DSC）、热膨胀分析（TMA）等。
在纳米材料的研究中，热分析技术可以用来研究纳米材料的热性质、热稳定性、热力学性质等，并且可以得到许多有价值的信息和数据。
一、热分析技术简介热分析技术涉及许多不同的技术和仪器。
下面我们逐一来介绍一下主要的热分析技术。
1. 热重分析（TGA）热重分析是利用恒定升温速率对样品进行加热，同时测量样品重量变化的一种分析技术。
在升温过程中，如果样品发生热分解、燃烧、脱水等化学反应，其重量会随着时间变化而发生改变。
通过对样品重量随温度或时间变化的记录，可以得到样品的热稳定性、热分解动力学等信息。
在纳米材料的研究中，利用热重分析可以对纳米材料的热稳定性、热分解动力学、热量等方面进行研究。
2. 差示扫描量热分析（DSC）差示扫描量热分析是利用升温或降温时样品吸放热量的不同来测量样品的热性质和热力学性质的一种分析技术。
热量的变化可以证明样品在某一温度范围内发生相变、化学反应、晶体转换等物理或化学变化。
在纳米材料的研究中，利用差示扫描量热分析可以研究纳米材料的相转换、固有热容、热稳定性等信息。
3. 热膨胀分析（TMA）热膨胀分析是利用升温时样品的体积变化来测量材料的性质和变化的一种分析技术。
热膨胀量的变化可以证明样品在某一温度范围内发生体积变化。
在纳米材料的研究中，利用热膨胀分析可以研究纳米材料的线膨胀系数、热膨胀系数、热收缩等信息。
二、热分析技术在纳米材料研究中的应用利用热分析技术，可以得到许多有价值的信息和数据，可以帮助科学家更好地了解纳米材料的热性质和热力学性质。
1. 纳米材料热稳定性的研究纳米材料的热稳定性是指纳米材料在加热或冷却过程中能否保持其物理、化学性质的稳定性。
热分析(thermal analysis)热分析技术是表征材料的性质与温度关系的一组技术，它在定性、定量表征材料的热性能、物理性能、机械性能以及稳定性等方面有着广泛地应用，对于材料的研究开发和生产中的质量控制都具有很重要的实际意义。
常见的热分析方法包括以下几项：* DSC是在程序控制温度下，测量样品的热流随温度或时间变化而变化的技术。
因此，利用此技术，可以对样品的热效应，如熔融、固－固转变、化学反应等，进行研究。
* TGA是在一定的气氛中，测量样品的质量随温度或时间变化而变化的技术，利用此技术可以研究诸如挥发或降解等伴随有质量变化的过程。
如果采用TGA-MS或TGA -FTIR的联用技术，还可以对挥发出的气体进行分析，从而得到更加全面和准确的信息。
* TMA可以测量样品在一定应力下的位移变化。
利用DMA，则可以在很宽的频率范围内，对材料的粘弹性进行研究，从而得到材料的机械模量和阻尼行为。
目前热分析技术在橡胶材料的研究开发和质量控制中愈来愈成为不可或缺的重要手段之一。
热分析技术对于橡胶材料可提供如下性能指标的测试：DSCTGATMADMA玻璃化转变组成分析热稳定性，氧化稳定性，降解粘弹性能，弹性模量阻尼行为填充剂含量，炭黑含量蒸发，汽化，吸附，解吸软化温度膨胀，收缩，溶剂中的溶化硫化熔融，结晶反应焓添加剂的表征在这里介绍的热分析的内容包括TGA(Thermogravimetric Analyzer)和DSC(Di fferential Scanning Calorimeter)两部分。
其中TGA主要用于当样品的量很少时对样品进行Carbon Black含量，灰分含量以及结合DTG对炭黑的等级进行分析；而DSC的主要用途是a. Kinetic(化学反应速度测定)；b. Purity Measument； c. Melting P oint； d. Wax定量分析； e. Tg(Glass Transition Temperature);1. TGA(Thermogravimetric Analyzer)TGA经常用来进行组成分析，利用它，可以观察样品由于蒸发、高温分解、燃烧等引起的重量变化。
