差热-热重分析图谱解析方法

实验8 差热－热重分析一、实验目的1．了解LCT-2差热天平仪的原理及仪器装置；2．理解用DTA—TG热分析方法来分析鉴定物质。

二、实验原理由于试样材料在加热或冷却过程中，会发生一些物理化学反应，同时伴随着热效应和质量等方而的变化，这就是热分析技术的基础。

常用的单一的热分析方法主要有：差热分析（DTA）、热重分析（TG）、示差扫描量热法（DSC）和体积热分析等。

1．热重测量将装好试样的坩埚放到天平一臂上方的样品座上，利用电炉对其加热，如果试样在某一温度下由于分解、化合、脱水、吸附、解吸、升华、脱水等原因而出现重量变化时，天平将失衡。

利用光电位移传感器及时检测出失衡信号、热重测量系统自动改变平衡线圈中的平衡电流，使天平恢复平衡，平衡线圈中之电流变化量正比于试样重量变化量，将此电流变化量利用记录仪记录下来，即可得到热重曲线。

2．差热分析随着温度的升高物质将在特定的温度下发生相变、分解、化合、吸附、解吸、升华、脱水、熔化、凝固等现象。

这时常伴随有焓的改变。

有的物质一定的温区内不发生上述变化，在热分析中叫作参比物（简称参样），将被测试样（简称试样）与参样置于电炉的均温区内，同时以相同的条件升温或降温，当试样发生上述变化时，利用差热电偶可以测量出反映试样与参样间温度差的差热电势，将此差热电势经微伏级电流放大器放大后送入记录仪即可得到差热曲线。

利用差热分析和热重测量可得DTA—TG数据，可用于研究物质的相变、分解、化合、脱水、吸附、解吸、熔化、凝固、升华、蒸发等现象及对物质作鉴别分析、组织分析、热参数测定及动力学参数测定等。

三、仪器设备LCT-2差热天平仪，一般由加热炉及温度控制系统、样品支持器、热电偶和记录系统构成。

四、实验操作1．开机准备及操作(1) 检查仪器各种开关是否处于关闭状态，接通冷却水；(2) 接通总电源（要求预热10分钟），打开微机系统及相应的仪器开关；(3) 将装有试样（已称量过的）的坩埚和装有标样即参比物(α-Al2O3)的坩埚分别放到样品座上，并在电控机箱面板上选择各相应的控制档。

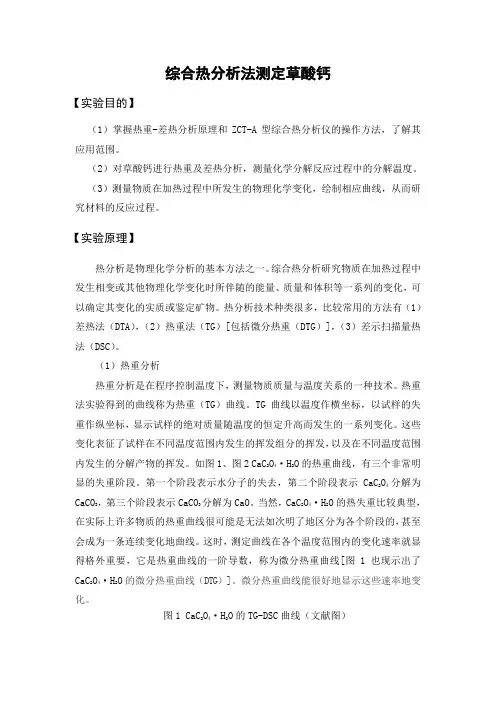

综合热分析法测定草酸钙【实验目的】（1）掌握热重-差热分析原理和ZCT-A型综合热分析仪的操作方法，了解其应用范围。

（2）对草酸钙进行热重及差热分析，测量化学分解反应过程中的分解温度。

（3）测量物质在加热过程中所发生的物理化学变化，绘制相应曲线，从而研究材料的反应过程。

【实验原理】热分析是物理化学分析的基本方法之一。

综合热分析研究物质在加热过程中发生相变或其他物理化学变化时所伴随的能量、质量和体积等一系列的变化，可以确定其变化的实质或鉴定矿物。

热分析技术种类很多，比较常用的方法有（1）差热法（DTA），（2）热重法（TG）[包括微分热重（DTG）]，（3）差示扫描量热法（DSC）。

（1）热重分析热重分析是在程序控制温度下，测量物质质量与温度关系的一种技术。

热重法实验得到的曲线称为热重（TG）曲线。

TG曲线以温度作横坐标，以试样的失重作纵坐标，显示试样的绝对质量随温度的恒定升高而发生的一系列变化。

这些变化表征了试样在不同温度范围内发生的挥发组分的挥发，以及在不同温度范围内发生的分解产物的挥发。

如图1、图2 CaC2O4·H2O的热重曲线，有三个非常明显的失重阶段。

第一个阶段表示水分子的失去，第二个阶段表示CaC2O4分解为CaCO3，第三个阶段表示CaCO3分解为CaO。

当然，CaC2O4·H2O的热失重比较典型，在实际上许多物质的热重曲线很可能是无法如次明了地区分为各个阶段的，甚至会成为一条连续变化地曲线。

这时，测定曲线在各个温度范围内的变化速率就显得格外重要，它是热重曲线的一阶导数，称为微分热重曲线[图1也现示出了CaC2O4·H2O的微分热重曲线（DTG）]。

微分热重曲线能很好地显示这些速率地变化。

图1 CaC2O4·H2O的TG-DSC曲线（文献图）图2 CaC2O4·H2O的TG曲线（文献图）（2）差热分析（DTA）和差示扫描量热分析（DSC）差热分析（DTA）是在试样与参比物处于控制速率下进行加热或冷却地环境中，在相同地温度条件时，记录两者之间地温度差随时间或温度地变化。

《物理化学基础实验》差热分析实验一、实验目的1．用差热-热重分析仪绘制CuSO4·5H2O的差热图谱。

2．了解差热-热重分析仪的工作原理及使用方法。

二、实验原理物质在受热或冷却过程中，当达到某一温度时，往往会发生熔化、凝固、晶型转变、分解、化合、吸附、脱附等物理或化学变化，并伴随着有焓的改变，因而产生热效应，其表现为物质与环境(样品与参比物)之间有温度差。

差热分析(Differentiai Thermal Analysis，简称DTA)就是通过温差测量来确定物质的物理化学性质的一种热分析方法。

记录时间-温度(温差)的图就称为差热图谱。

从差热图谱上可清晰地看到差热峰的数目、位置、方向、宽度、高度、对称性以及峰面积等。

峰的数目表示物质发生物理化学变化的次数；峰的位置表示物质发生变化的转化温度；峰的方向表明体系发生热效应的正负性；峰面积说明热效应的大小：相同条件下，峰面积大的表示热效应也大。

在相同的测定条件下，许多物质的差热图谱具有特征性：即一定的物质就有一定的差热峰的数目、位置、方向、峰温等，因此，可通过与已知的差热谱图的比较来鉴别样品的种类、相变温度、热效应等物理化学性质。

因此，差热分析广泛应用于化学、化工、冶金、陶瓷、地质和金属材料等领域的科研和生产部门。

理论上讲，可通过峰面积的测量对物质进行定量分析，但影响因素较多。

本实验仅做定性分析。

三、仪器和试剂仪器：差热-热重分析仪(HCT-2型) 、坩埚、药匙药品：CuSO4·5H2O（分析纯）、α-Al2O3（分析纯）四、实验步骤1. 打开仪器电源，预热30 min，接通冷却水。

2. 装样品：在干净的坩埚内装入约1/2～2/3坩埚高度的CuSO4·5H20粉末并将其颠实，准确称量样品质量。

将其放在样品托的右托盘上。

另取一只坩埚装入等量的α-Al2O3，将其放在样品托的左托盘上，盖好保温盖。

3．打开热分析软件，点击新采集，将升温速率设定为10 ℃·min-1，最高温度450 ℃，填好样品相关信息，点击确定，开始升温。

差热-热重分析法测定硫酸铜的热分析图谱实验报告[方案] 差热-热重分析法测定硫酸铜的热分析图谱一、实验目的1. 了解差热分析法、热重分析法的基本原理。

2. 了解差热热重同步热分析仪的基本构造并掌握使用方法。

3. 正确控制实验条件，并学会对热分析谱图进行定性分析和定量处理。

二、实验原理1(差热分析法(Differential Thermal Analysis，DTA)差热分析是在程序控制温度下，测量试样与参比物(一种在测量温度范围内不发生任何热效应的物质)之间的温度差与温度关系的一种技术。

许多物质在加热或冷却过程中会发生熔化、凝固、晶型转变、吸附、脱附等物理转变及分解、化合、氧化还原等化学反应。

这些变化在微观上必将伴随体系焓的改变，从而产生热效应，在宏观上表现为该物质与外界环境之间有温度差。

选择一种对热稳定的物质作为参比物，将其与试样一起置于可按设定速率升温的热分析仪中，分别记录参比物的温度以及试样与参比物间的温度差。

以温差对温度作图就可以得到差热分析曲线，简称DTA曲线。

2. 热重法(Thermogravimetry，TG)热重法是在程序控制温度下，测量物质的质量变化与温度关系的一种技术，其基本原理是热天平。

热天平分为零位法和变位法两种。

变位法，就是根据天平梁的倾斜度与质量变化呈比例的关系，用差动变压器等检知倾斜度，并自动记录。

零位法，是采用差动变压器法、光学法或电触点法测定天平梁的倾斜度，并用螺线管线圈对安装在天平系统中的永久磁铁施加力，使天平梁的倾斜复原。

由于对永久磁铁所施加的力与质量变化呈比例，这个力又与流过螺线管的电流呈比例，因此只要测量并记录电流，便可得到质量变化的曲线，以质量对温度作图就可以得到热重曲线，简称TG曲线。

三、实验用品1. 仪器日本SHIMADZU DTG-60差热-热重同步热分析仪(TA-60工作站)，镊子，坩埚，研钵。

2. 药品参比物:α-ALO(A.R，原装进口) 23试样:CuSO5HO(A.R) 4?2四、操作步骤1、熟悉差热-热重同步热分析仪的组成及相应旋钮的作用。

差热-热重分析法测定硫酸铜的热分析图谱一、实验目的1.了解差热分析法、热重分析法的基本原理。

2.了解差热热重同步热分析仪的基本构造并掌握使用方法。

3.正确控制实验条件，并学会对热分析谱图进行定性分析和定量处理。

二、实验原理1．差热分析法（Differential Thermal Analysis，DTA）差热分析是在程序控制温度下，测量试样与参比物（一种在测量温度范围内不发生任何热效应的物质）之间的温度差与温度关系的一种技术。

许多物质在加热或冷却过程中会发生熔化、凝固、晶型转变、吸附、脱附等物理转变及分解、化合、氧化还原等化学反应。

这些变化在微观上必将伴随体系焓的改变，从而产生热效应，在宏观上表现为该物质与外界环境之间有温度差。

选择一种对热稳定的物质作为参比物，将其与试样一起置于可按设定速率升温的热分析仪中，分别记录参比物的温度以及试样与参比物间的温度差。

以温差对温度作图就可以得到差热分析曲线，简称DTA曲线。

2. 热重法（Thermogravimetry，TG）热重法是在程序控制温度下，测量物质的质量变化与温度关系的一种技术，其基本原理是热天平。

热天平分为零位法和变位法两种。

变位法，就是根据天平梁的倾斜度与质量变化呈比例的关系，用差动变压器等检知倾斜度，并自动记录。

零位法，是采用差动变压器法、光学法或电触点法测定天平梁的倾斜度，并用螺线管线圈对安装在天平系统中的永久磁铁施加力，使天平梁的倾斜复原。

由于对永久磁铁所施加的力与质量变化呈比例，这个力又与流过螺线管的电流呈比例，因此只要测量并记录电流，便可得到质量变化的曲线，以质量对温度作图就可以得到热重曲线，简称TG曲线。

三、实验用品1.仪器日本SHIMADZU DTG-60差热-热重同步热分析仪（TA-60工作站），镊子，坩埚，研钵。

2.药品参比物：α-AL2O3(A.R，原装进口)试样：CuSO4·5H2O(A.R)四、操作步骤1、熟悉差热-热重同步热分析仪的组成及相应旋钮的作用。

实验八差热、热重分析、目的要求1. 了解差热分析法的一般原理和差热分析仪的基本构造；2. 掌握差热仪的使用方法；3•测定草酸钙的差热谱图，并根据所得到的差热谱图分析样品在加热过程中所发生的化学变化二、实验原理许多物质在被加热或冷却的过程中，会发生物理或化学等的变化，如相变、脱水、分解或化合等过程。

与此同时，必然伴随有吸热或放热现象。

当我们把这种能够发生物理或化学变化并伴随有热效应的物质，与一个对热稳定的、在整个变温过程中无热效应产生的基准物（或叫参比物）在相同的条件下加热（或冷却）时，在样品和基准物之间就会产生温度差，通过测定这种温度差可了解物质变化规律，从而确定物质的一些重要物理化学性质，称为差热分析（Differential Thermal Analysis ，DTA）。

差热分析是在程序控制温度下，试样物质S和参比物R的温度差与温度关系的一种技术。

差热分析原理如图8- 1所示。

K S |—|程序揑制单元褂电砾翊补偿丁取笔记乗仪图- 差热分析原理示意图试样S与参比物R分别装在分别装在两个坩埚内。

在坩埚下面各有一个片状热电偶，这两个热电偶相互反接。

对S和R同时进行程序升温，当加热到某一温度试样发生放热或吸热时，试样的温度TS 会高于或低于参比物温度TR产生温度差△ T,该温度差就由上述两个反接的热电偶以差热电势形式输给差热放大器，经放大后输入记录仪，得到差热曲线，即DTA曲线。

另外，从差热电偶参比物一侧取出与参比物温度TR对应的信号，经热电偶冷端补偿后送记录仪，得到温度曲线，即T曲线。

图8-2为完整的差热分析曲线，即DTA曲线及T曲线。

纵坐标为△ T,吸热向下（右峰），放热向上（左峰），横坐标为温度T （或时间）。

图8-2差热分析曲线现代差热分析仪器的检测灵敏度很高，可检测到极少量试样所发生各种物理、化学变化，如晶形转变、相变、分解反应、交联反应等。

图8-3是一种高聚合物典型的差热分析曲线， 即厶T — t 曲线 图上反应了该高聚合物玻璃化温度转变、结晶放热峰、熔融吸热峰、氧化放热峰、若分解吸热峰不同的物质由于它们的结构，成分，相态都不一样，在加热过程中发生物理，化学变化的温度高 低和热焓变化的大小均不相同，因而在差热曲线上峰谷的数目，温度，形状和大小均不相同，这就是 应用差热分析进行物相定性定、量分析的依据。

差热-热重分析法测定硫酸铜的热分析图谱一、实验目的1.了解差热分析法、热重分析法的基本原理。

2.了解差热热重同步热分析仪的基本构造并掌握使用方法。

3.正确控制实验条件，并学会对热分析谱图进行定性分析和定量处理。

二、实验原理1．差热分析法（Differential Thermal Analysis，DTA）差热分析是在程序控制温度下，测量试样与参比物（一种在测量温度范围内不发生任何热效应的物质）之间的温度差与温度关系的一种技术。

许多物质在加热或冷却过程中会发生熔化、凝固、晶型转变、吸附、脱附等物理转变及分解、化合、氧化还原等化学反应。

这些变化在微观上必将伴随体系焓的改变，从而产生热效应，在宏观上表现为该物质与外界环境之间有温度差。

选择一种对热稳定的物质作为参比物，将其与试样一起置于可按设定速率升温的热分析仪中，分别记录参比物的温度以及试样与参比物间的温度差。

以温差对温度作图就可以得到差热分析曲线，简称DTA曲线。

2. 热重法（Thermogravimetry，TG）热重法是在程序控制温度下，测量物质的质量变化与温度关系的一种技术，其基本原理是热天平。

热天平分为零位法和变位法两种。

变位法，就是根据天平梁的倾斜度与质量变化呈比例的关系，用差动变压器等检知倾斜度，并自动记录。

零位法，是采用差动变压器法、光学法或电触点法测定天平梁的倾斜度，并用螺线管线圈对安装在天平系统中的永久磁铁施加力，使天平梁的倾斜复原。

由于对永久磁铁所施加的力与质量变化呈比例，这个力又与流过螺线管的电流呈比例，因此只要测量并记录电流，便可得到质量变化的曲线，以质量对温度作图就可以得到热重曲线，简称TG曲线。

三、实验用品1.仪器日本SHIMADZU DTG-60差热-热重同步热分析仪（TA-60工作站），镊子，坩埚，研钵。

2.药品参比物：α-AL2O3(A.R，原装进口)试样：CuSO4·5H2O(A.R)四、操作步骤1、熟悉差热-热重同步热分析仪的组成及相应旋钮的作用。
