聚醋酸乙烯乳液涂料生产配方

醋酸乙烯酯乳胶漆的配方
内墙涂料的主要功能是装饰及保护室内墙体，使其美观整洁。

内墙涂料的色彩适宜、淡雅柔和能营造出舒适的居住环境。

为了获得良好的装饰及保护效果，内墙涂料应具有如下特点：色彩丰富、涂层细腻、遮盖力好；耐水性、耐擦洗性好；具有一定的透气性，在较为潮湿的基材上可以施工，而不会发生涂层起鼓等弊端；施工性好、无刷痕、无流挂。

聚醋酸乙烯酯类乳液内墙涂料是一个大类，主要是指以醋酸乙烯酯均聚物及其共聚物为基料的涂料。

其中以醋酸乙烯酯和丙烯酸酯的共聚物为主，通常是与丙烯酸丁酯的共聚物乳液。

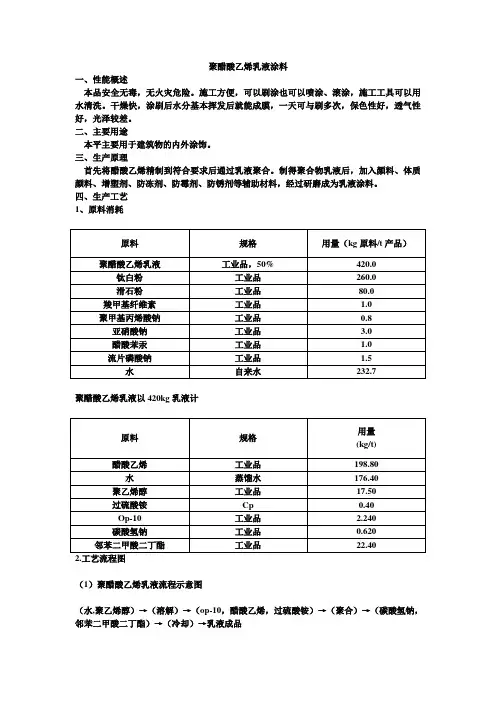

醋酸乙烯酯乳胶漆的涂料配方：
组分名称质量份组分名称质量份
去离子水273.0聚甲基丙烯酸钠0.8
二氧化钛100.0六偏磷酸钠 1.5
滑石粉82.0聚醋酸乙烯酯乳
液
361.0
立德粉181.0五氯酚钠 1.0羧甲基纤维素 1.0亚硝酸钠 3.0
醋酸乙烯酯乳胶漆是经济型内墙涂料、工程涂料，加入不同颜色的色浆可以调制成不同的浅色涂料，主要用于室内装饰。

中国新型涂料网。

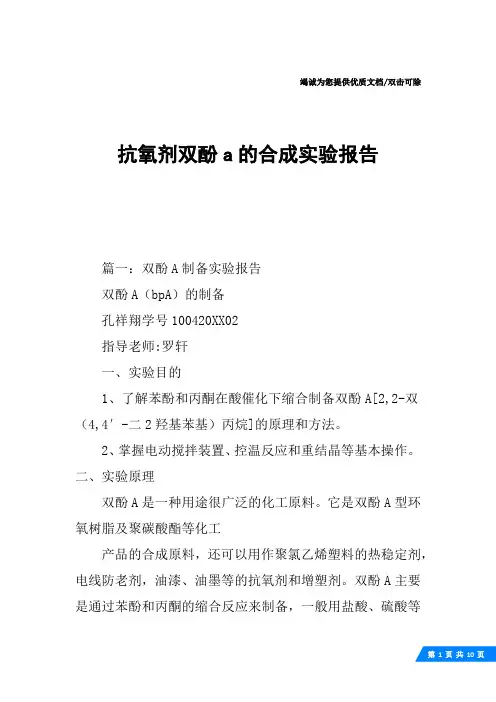

竭诚为您提供优质文档/双击可除抗氧剂双酚a的合成实验报告篇一：双酚A制备实验报告双酚A（bpA）的制备孔祥翔学号100420XX02指导老师:罗轩一、实验目的1、了解苯酚和丙酮在酸催化下缩合制备双酚A[2,2-双（4,4′-二2羟基苯基）丙烷]的原理和方法。

2、掌握电动搅拌装置、控温反应和重结晶等基本操作。

二、实验原理双酚A是一种用途很广泛的化工原料。

它是双酚A型环氧树脂及聚碳酸酯等化工产品的合成原料，还可以用作聚氯乙烯塑料的热稳定剂，电线防老剂，油漆、油墨等的抗氧剂和增塑剂。

双酚A主要是通过苯酚和丙酮的缩合反应来制备，一般用盐酸、硫酸等质子酸作为催化剂。

苯酚的邻、对位氢原子特别活泼，可与羰基化合物（醛和酮）发生缩合反应。

用石蜡油作分散剂，可防止反应生成物结块。

反应式如下：三、主要物料及产物的物理常数苯酚10g(0.106mol)丙酮4mL(0.055mol)浓盐酸12mL浓硫酸石蜡油10mL50%乙醇10mL硫化钠0.5g五．主要反应装置图六．实验步骤篇二：实验二抗氧剂双酚A的合成实验二抗氧剂双酚A的合成一实验目的1．掌握抗氧化剂双酚A的合成原理和方法2．掌握有机化合物的分离方法3.了解抗氧化剂双酚A的化学特性及主要用途二实验原理双酚A的合成方法有很多种，但大多数为苯酚与丙酮的合成，不同之处在于采用的催化剂有差别。

本实验采用苯酚和丙酮作为主要原料，以硫酸作为催化剂合成抗氧剂双酚A。

副反应:1．苯酚氧化2.异构化（邻位产物）或进一步缩合产物3．甲苯烷基化4．磺化5．酯化如何提高收率:1．丙酮过量2．除水存在问题:1．高温利于除水，但副反应增加2．丙酮过量利于有效利用苯酚，提高收率，但易发生乳化现象（如何破乳——加热，加表面活性剂：豆油，加盐：nacl）主要试剂的理化性质三主要仪器和药品烧杯、锥形瓶、分液漏斗、球形冷凝管、吸滤瓶、布氏漏斗、玻璃水泵、电热水浴锅、电子天平苯酚、甲苯、硫酸、巯基乙酸、丙酮四实验步骤1.在反应瓶中依次加入苯酚、甲苯和79％的硫酸；2.将三口瓶放入冷水浴中冷却到28℃以下；3.搅拌下加入巯基乙酸；4.在30分钟内滴加完丙酮，在此期间控制温度在32－35℃之间，不得高于40℃；5.36－40℃间搅拌2小时；6.移入分液漏斗中，用热水洗涤三次；7.将上层液移到烧杯中，冰水冷却，搅拌，结晶。

聚醋酸乙烯乳液胶粘剂的配方．1 主要原材料(1)单体单体为醋酸乙烯，也称醋酸乙烯酯(VAC)，结构式为CH3C0OCH＝CH2乳液聚合同于自由基型加聚反应，对单体的纯度要求很高，单体在贮存时，常加入阻聚剂以防止自聚，聚合前应除去阻聚剂，或采取在聚合时适量地多加一些引发剂的方法以去除阻聚剂。

(2)乳化剂反应一般使用两种非离子型乳化剂，即壬基酚聚氧乙烯醚(OP-10)和聚乙烯醇。

其中聚乙烯醇除作乳化剂外，也起保护胶和增稠剂的作用，所以其用量较大。

也可适量地加入少许的阴离子乳化剂。

乳化剂的品种和用量对乳液的稳定性、粒度大小的分布、胶的性能等都有很大的影响。

(3)引发剂过硫酸盐，如过硫酸铰8、过硫酸钾可以作为引发剂。

乳液聚合一般都用水溶性引发剂，用量为单体量的0.5%左右。

过硫酸盐的加入，会使体系的pH值降低，致使反应速度减慢、乳液粒子变粗，甚至发生凝胶破乳等现象，所以使用时需加入碳酸氢钠等调节控制pH值。

(4)其他助剂增塑剂邻苯二甲酸二丁酯防腐剂亚硝酸钠、苯甲酸钠消泡剂辛醇分散刑甲醇防冻剂乙二醇(5)水采用去离子水，因为自来水中含有金属离子，对聚合反应有阻聚作用，如果用自来水作原料需加入整合剂乙二胺四乙酸。

．2 聚醋酸乙烯乳液合成机理乳液聚合的引发反应在胶束内发生，聚合反应主要是在引发后的胶束中以及由此形成的聚合物微粒中进行的，单体液滴主要起单体储藏的作用。

由于胶束的数目非常大，一个胶束中几乎只可能含合一个自由基，因此链终止速度显著降低，致使乳液聚合速废快，所得聚合物分子量高。

醋酸乙烯乳液聚合，属自由基聚合反应类型，遵循自由基聚合反应的一般规律，需要经过链引发、链增长和链终止3个主要阶段。

下面介绍聚合反应的机理。

(1)聚合反应的链引发将单体、水、乳化剂、引发剂等物料加入到反应器中，经搅拌形成乳状液。

醋酸乙烯乳液聚合通常采用过硫酸盐作引发剂，如过硫酸钾或过硫酸铵，在加热时反应体系中的引发剂分子受热分解生成自由基。

聚醋酸乙烯酯乳液胶粘剂配方和生产工艺
一、配方
醋酸乙烯710千克
水636千克
乙烯醇&tracelog=pd_info_promo" target=_blank>聚乙烯醇（PVA）
62.5千克
过硫酸铵（以10倍水稀释后用） 1.43千克
辛基苯酚聚氧乙烯醚8千克
碳酸氢钠（以10倍水稀释后用） 2.2千克
邻苯二甲酸二丁酯80千克
二、生产工艺
把聚乙烯醇和水加入溶解釜，搅拌10分钟升温至90℃，溶解4小时，溶成10%的溶液。

将已溶解的PVA水溶液过滤后，投入聚合釜，加辛基苯酚聚氧乙烯醚和打底单体100千克（约为总单体量的1/7左右），以及浓度为10%的过硫酸铵溶液5.5千克，关闭投料孔，开冷却水。

开始升温，在30分钟内升至65℃左右，当视镜出现液滴时，关闭蒸汽阀（约30-40分钟），温度自升至75-78℃，此时回流正常，即开始加单体（在8-9小时内加完）。

同时每小时加过硫酸铵50克（用10倍水稀
释）反应温度偏高或偏低，可适当控制加单体的流量及引发剂的量，但不得超过配方的总量。

每30分钟记录加单体回流情况和反应温度，每小时记录加单体的流量和引发剂的用量。

加完单体，观察反应液温度，如偏高（在85℃以上）可以适当补加过硫酸铵440克，补加时，应分次加入（一次加入反应过快），液温自升到90-95℃，保温30分钟，冷却至50℃以下，加入碳酸氢钠溶液。

观察乳液外观合格后，加入邻苯二甲酸二丁醋，搅拌1小时，出料。

聚乙酸乙烯酯乳液主要成分
聚乙酸乙烯酯乳液是一种常见的合成树脂乳液，其主要成分是聚乙酸乙烯酯。

聚乙酸乙烯酯是一种无色透明的固体，具有良好的耐候性和化学稳定性。

在乳液中，聚乙酸乙烯酯以微细颗粒的形式分散在水中，形成乳白色的液体。

除了聚乙酸乙烯酯外，乳液中还可能包含乳化剂、稳定剂、防腐剂等辅助成分，以确保乳液的稳定性和使用性能。

乳液通常用作涂料、胶黏剂、密封剂等材料的基础成分，具有良好的粘接性和耐水性，被广泛应用于建筑、家具、包装等领域。

总的来说，聚乙酸乙烯酯乳液的主要成分是聚乙酸乙烯酯，其辅助成分可以根据具体用途而有所不同。
