三相异步电动机修理之定、转子铁芯故障检修

三相异步电动机常见故障分析与主要维修方法首先，电机启动困难是一种常见的故障。

主要原因是电机的绕组或转子线圈发生了短路或断路，导致起动电流大增，启动困难。

解决这个问题的方法是检查绕组和线圈，修复短路和断路，并进行线圈绝缘测试。

其次，转子定子发热也是一种常见故障。

这个问题一般是由于电机过载运行，或者定子绕组绝缘老化导致的。

解决这个问题的方法是首先检查电机是否过载，如果是，需要降低负载。

然后，检查定子绕组，如有老化或断裂，需要修复或更换。

此外，轴弯曲也是常见的故障之一、这一般是由于电机运行过程中产生的偏心力导致轴弯曲。

解决这个问题的方法是先对电机进行平衡调整，然后修复或更换弯曲的轴。

最后，轴承磨损也是一种常见的问题。

这种故障一般是由于电机长时间工作导致轴承磨损。

解决这个问题的方法是先检查轴承是否完好，如有磨损需要修复或更换。

同时，还应该加强轴承的润滑和冷却工作，以延长轴承的使用寿命。

除了上述常见的故障，电机还可能出现其他故障，如过热、噪声大等。

对于这些故障，通常的维修方法是检查电机的通风系统是否正常，清理电机内部的灰尘和杂物，以提高散热效果；检查电机传动部分是否松动，调整或紧固传动部件等。

在维修电机时，还需要注意以下几点：1.一定要先切断电源，确保安全。

2.对于绝缘破损的部分，应及时进行修复，以保证电机的正常运行。

3.在拆卸和装配电机时，要轻拿轻放，避免损坏重要零部件。

4.维修结束后，一定要进行全面检查和测试，确保电机恢复正常运行。

综上所述，三相异步电动机常见的故障有电机启动困难、转子定子发热、轴弯曲、轴承磨损等。

针对这些故障，可以采取相应的维修方法来解决。

在维修时，要注意安全，并进行全面的检查和测试，以确保电机恢复正常运行。

三相异步电动机定子转子的检修流程三相异步电动机定子的检修流程①依据定子绕组污垢状况，对定子及其拆下的部件用压缩空气进行吹扫（压缩空气中若带有水分及油时，待水分及油排尽方可吹扫）。

若绕组上油泥过多，可使用电子仪器设备清洗剂清洗后擦拭，也可用拧干的汽油布擦拭，但必需实行防火措施，以防失火，对坚硬的污垢，可用竹片清理，切不行用金属工具进行清理。

②检查定子铁芯时应留意硅钢片是否压紧，可用小刀片等工具进行插试，如发觉有松弛现象时，应在松弛处打人浸有绝缘漆的楔子，打入楔子时，留意不得损伤绝缘，检查铁芯有无局部过热而烧成蓝色的痕迹，如有则必需进行处理，必要时做铁芯发热试验。

③检查定子槽楔，有无断裂、松动、过热、变形等现象，并用小工具轻小扣击检查槽楔应无空音。

④检查绕组端部绝缘有无损坏、过热、漆膜脱落现象，端部绑线、垫块、隔木等有无松动，如有则依据详细状况重新更换、绑扎、刷漆等。

⑤检查定子绕组线圈绝缘层应完好，线圈坚固无位移现象，表面无变色、脆裂和击穿现象，线圈坚固无位移现象。

用手按压及观看绝缘表面确定绝缘是否老化，必要时重新更换绝缘。

⑥检查定子绕组、引出线及端子盒、接线柱应清洁，不松动，完整无裂纹，引线鼻子焊接应良好，无开焊，引线无断股。

⑦测定子绕组绝缘电阻，高压电动机用2500V摇表，低压电动机用500V 摇表，高压电动机绝缘电阻值一般不应低于1MΩ/kV，低压电动机绝缘电阻值一般不应低于1000Ω/V，假如与上次检修时绝缘电阻值相差悬殊，必需查明缘由并排解。

⑧如电动机长期停用、进水等缘由使绝缘受潮，测得的绝缘电阻不符合第⑦条规定，使用前必需进行干燥，依据详细状况及环境条件选择相宜的干燥方法，干燥到绝缘合格方可投入使用。

三相异步电动机转子的检修流程①转子的吹扫与擦拭。

依据转子绕组污垢状况，对转子及其拆下的部件用压缩空气进行吹扫（压缩空气中若带有水分及油时，待水分及油排尽方可吹扫）。

若绕组上油泥过多，可使用拧干的汽油布擦拭，但必需实行防火措施，以防失火，对坚硬的污垢，可用竹片清理，切不行用金属工具进行清理。

三相交流异步电动机的常见故障及维护保养一、电动机的选用：1、根据电动机安装地点的周围环境来选择电动机的形式：电动机的常见形式有防护式和封闭式两种。

防护式的通风性能较好，价格低，适合环境干燥，灰尘少的地方采用；如果灰尘较多，水滴飞溅的地方，应采用封闭式电动机。

另外，还有一种密封式电动机，可以浸汲在水里工作，电动潜水泵就采用这种电动机。

2、根据使用负荷情况，选择电动机的功率：电动机的功率一般应为生产机械功率的1.1～1.5倍。

如果功率选择过大，不仅增加投资，同时也降低了机械效率，增加生产成本。

如果功率选择过小，电动机长期承受过大负荷，会使温度上升过高而损坏绝缘，缩短电动机使用寿命。

3、根据工作机械的转速要求以及传动方式选择电动机：转速配套原则是使电动机和生产机械都在额定转速下运行，传动方式两者相同。

二、电动机的常见故障原因及处理方法：1、电动机起动困难或不能起动的原因及处理方法：（1）某一相熔丝断路，缺相运行，且有嗡嗡声。

如果两相熔丝断路，电动机不动且无声。

找出引起熔丝熔断的原因排除之，并更换新的熔丝。

（2）电源电压太低，或者是降低起动时降压太多。

是前者应查找原因；是后者应适当提高起动压降，如用的是自耦减压起动器，可改变抽头提高起动电压。

（3）定子绕组或转子绕组断路，也可能是绕线转子电刷与滑环没有接触，应检查。

（4）定子绕组相间短路或接地，可用兆欧表检查。

（5）定子绕组接线错误，如误将三角形接成星形，或将首末端接反，应检查纠正。

（6）定子与转子铁心相擦。

（7）轴承损坏或被卡住，应更换轴承。

（8）负载过重，应减小负载。

（9）机械故障，被带作业机械本身转动不灵活，或卡住不能转动。

（10）皮带拉得过紧，摩擦加剧，应调整皮带松紧度。

（11）起动设备接线有错误或有故障，检查纠正，排除故障。

2、电动机温升过高或冒烟的原因及处理方法：（1）当电压超过电动机额定电压10%以上，或低于电动机额定电压5%以上时，电动机在额定负载下容易发热，温升增高，应检查并调整电压。

三相异步电动机的常见故障和检修方法三相异步电动机的故障一般可分为两大类：一类是电气方面的故障，如各种类型开关、按钮、熔断器、电刷、定子绕组、转子及启动设备等的故障；另一类是机械方面的故障，如轴承、风叶、机壳、联轴器、端盖、轴承盖、转轴等故障。

三相异步电动机主要包括定子和转子两个部分，定子由定子绕组和铁心组成，其中定子绕组是电动机的心脏。

三相异步电动机的常见故障多出现在定了绕组上，如:绝缘不良、接地、断路和短路等。

电动机发生故障，会出现一些异常现象，如温度升高，电流过大、发生震动和有异常声音等。

检查、排除电动机的故障，应首先对电动机进行仔细观察，了解故障发生后出现的异常现象。

然后通过异常分析原因，找出故障所在，最后排除故障。

下面是三相异步电动机常见的积累故障现象和检修方法：1、电动机不能启动故障原因分析:原因一:电源出现失压或欠压故障。

电源失压主要是因为电动机及其控制电路出现了短路和接地故障，致使电源跳闸;电源欠压主要是因为启动装置出现故障。

原因二:负载过大。

负载过大一方面由于该电动机要求空载启动，而在实际启动时带上了负载;另一方面由于电动机或负载启动时出现了咬卡故障。

原因三:定子绕组缺相。

电动机缺相运行往往是由于负载过大，电动机本体绝缘老化、控制线路短路等原因，电动机运行电流过大，将其中一相电源的熔断器熔体熔断所导致。

另外电动机和控制线路各种接头接触不良，能直接引起电动机缺相运行。

2、电动机转速不正常故障原因分析有如下几个。

原因一:电动机受潮或绝缘不好;原因二:电动机轴承偏心或转子扫膛;原因三:电动机定子绕组局部短路或某相绕组断路。

点击重新加载3、诊断故障点1.检查绝缘不良和接地故障(1)兆欧表测量检查法:绝缘电阻在0. 5 M欧以上，说明绝缘尚可，可继续使用。

如果绝缘低于0. 5M欧，说明绕组受潮或绝缘老化变差。

若电阻为0，则是绕组接地。

( 2)校验灯检查法:打开各相绕组的接头，然后用灯泡与36V低压电源串联，逐相测量绕组与机座的绝缘。

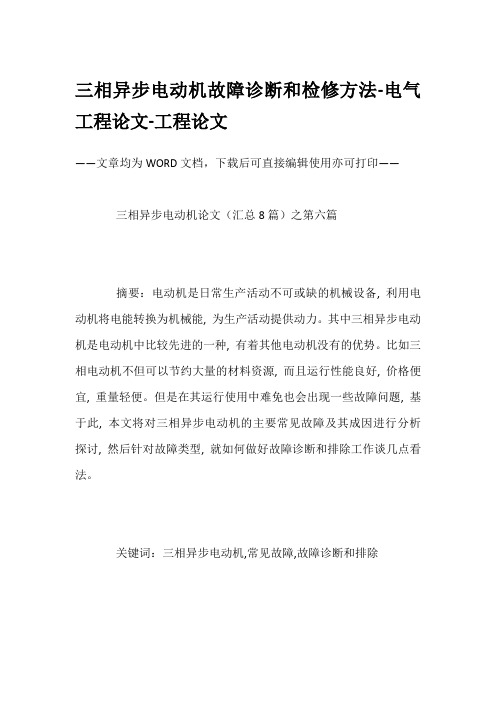

三相异步电动机故障诊断和检修方法-电气工程论文-工程论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——三相异步电动机论文（汇总8篇）之第六篇摘要：电动机是日常生产活动不可或缺的机械设备, 利用电动机将电能转换为机械能, 为生产活动提供动力。

其中三相异步电动机是电动机中比较先进的一种, 有着其他电动机没有的优势。

比如三相电动机不但可以节约大量的材料资源, 而且运行性能良好, 价格便宜, 重量轻便。

但是在其运行使用中难免也会出现一些故障问题, 基于此, 本文将对三相异步电动机的主要常见故障及其成因进行分析探讨, 然后针对故障类型, 就如何做好故障诊断和排除工作谈几点看法。

关键词：三相异步电动机,常见故障,故障诊断和排除1 三相异步电动机构成及其故障概述三相异步电动机的故障主要分为电气故障和机械故障, 其中电气类故障主要包括各种开关、熔断器、电刷、定子绕组、转子等设备的故障;机械类故障主要包括轴承、机壳、端盖、转轴等设备上零配件的故障。

三相异步电动机的构成主要包含两个部分, 即定子和转子, 而其中定子又是由定子绕组和铁芯构成, 定子绕组则是整个三相异步电动机的核心部位。

从三相异步电动机故障发生类型来看, 大多数故障主要出现在绕组上, 比如绝缘性缺失、接触不良、接地故障、短路和断路等。

电动机在发生故障以后具体表现最为常见的有温度突然升高、电流过大、出现异常振动或异常噪音。

在故障诊断和排除时, 首先要全面检查电动机, 采用合理的诊断方式找到准确的故障位置, 然后判断故障发生的原因, 最后排除故障。

2 三相异步电动机常见故障及其原因分析所有机械设备在运行中都不能保证万无一失, 三相异步电动机由于工作场景特殊复杂, 所以出现故障问题是在所难免的, 但是这些故障却又不是不可避免的, 只要做好诊断检查工作, 及时发现和排除故障便能降低对电动机的损害, 保证生产活动正常开展。

经过多年的研究调查, 我们总结出三相异步电动机主要的故障包括以下几种:2.1 电动机无法启动性能完好的电动机在通电以后是可以正常运作的, 但如果电动机在通电之前本身就已经出现了故障问题, 则在通电后会出现没有任何反应无法启动的现象。

三相异步电动机常见故障与维护和修理方法，学会不求人一、电动机运行时响声不正常，有异响1．故障原因①转子与定子绝缘纸或槽楔相擦；②轴承磨损或油内有砂粒等异物；③定转子铁芯松动；④轴承缺油；⑤风道填塞或风扇擦风罩；⑥定转子铁芯相擦；⑦电源电压过高或不平衡；⑧定子绕组错接或短路。

2．故障排出①修剪绝缘，削低槽楔；②更换轴承或清洗轴承；③检修定、转子铁芯；④加油；⑤清理风道；重新安装置；⑥除去擦痕，必要时车内小转子；⑦检查并调整电源电压；⑧除去定子绕组故障。

二、电动机运行中振动较大1．故障原因①由于磨损轴承间隙过大；②气隙不均匀；③转子不平衡；④转轴弯曲；⑤铁芯变形或松动；⑥联轴器（皮带轮）中心未校正；⑦风扇不平衡；⑧机壳或基础强度不够；⑨电动机地脚螺丝松动；⑩笼型转子开焊断路；绕线转子断路；加定子绕组故障。

2．故障排出①检修轴承，必要时更换；②调整气隙，使之均匀；③校正转子动平衡；④校直转轴；⑤校正重叠铁芯；⑥重新校正，使之符合规定；⑦检修风扇，校正平衡，矫正其几何形状；⑧进行加固；⑨紧固地脚螺丝；⑩修复转子绕组；修复定子绕组。

三、通电后电动机不能转动，但无异响，也无异味和冒烟1．故障原因①电源未通（至少两相未通）；②熔丝熔断（至少两相熔断）；③过流继电器调得过小；④掌控设备接线错误。

2．故障排出①检查电源回路开关，熔丝、接线盒处是否有断点，修复；②检查熔丝型号、熔断原因，换新熔丝；③调整继电器整定值与电动机搭配；④改正接线。

四、通电后电动机不转动，然后熔丝烧断1．故障原因①缺一相电源，或定干线圈一相反接；②定子绕组相间短路；③定子绕组接地；④定子绕组接线错误；⑤熔丝截面过小；⑥电源线短路或接地。

2．故障排出①检查刀闸是否有一相未合好，可电源回路有一相断线；除去反接故障；②查出短路点，予以修复；③除去接地；④查出误接，予以更正；⑤更换熔丝；⑥除去接地点。

五、通电后电动机不转动有嗡嗡声1．故障原因①定、转子绕组有断路（一相断线）或电源一相失电；②绕组引出线始末端接错或绕组内部接反；③电源回路接点松动，接触电阻大；④电动机负载过大或转子卡住；⑤电源电压过低；⑥小型电动机装配太紧或轴承内油脂过硬；⑦轴承卡住。

三相异步电动机的检修项目
1、标准项目①定子部分：清扫吹灰；检查线圈及垫块、绑线、绑环引出线；检查槽楔、铁芯、通风孔、压指、压铁、工字铁（间隔块）；检查测温装置；检查机壳、焊接处状况等；电气标准试验。

②转子部分：清扫吹灰；检查铁芯、通风孔；检查绑线线圈、槽楔、鼠笼、铸铝状况；检查轴颈、滑环、引出线、刷握、电刷；检查风扇、平衡块；电气标准试验。

③轴承部分：检查清洗轴承；检查内外轴承小盖及轴承盒；轴瓦检查。

④冷却系统：检查进出风道及冷却器；检查测温装置；检修冷却器及试水压。

⑤对轮部分：检查对轮。

2、非标准项目①定子部分：更换槽楔；更换少量垫块绑线；线圈喷绝缘防护漆。

②转子部分：更换电刷、刷握；铜条补焊；更换风扇。

③轴承部分：更换轴承；更换轴承盒；研磨轴瓦。

3、特别项目①定子部分：局部或全部更换线圈；局部或全部更换垫块绑线；更换绑环；局部或全部更换槽楔；铁芯发热试验；空载、满载铁损试验。

②转子部分：更换绑线、线圈；局部或全部补焊铜条；全部更换鼠笼；车旋滑环；轴颈加工；更换转子轴；做动静平衡。

③冷却系统：制作风罩；冷却器清洗、拆装、试压。

④对轮：更换对轮；配制销键。

⑤其他：重大改进项目；消退重大缺陷。

4、小修标准项目小修标准项目包括：吹灰清扫；检查轴承及油质；检查机内的可见部分；检查滑环电刷引线、接线柱、接地线、测温计等；测绝缘电阻；消退运行中一般缺陷，必要时解体。

三相异步电动机常见故障与维修保养对策三相异步电动机是工业生产中最常用的电动机之一，由于其结构简单、效率高、运转平稳、容量大等优点而受到广泛应用。

但是，随着使用时间的增加，三相异步电动机也会出现一些故障，这些故障如果不及时维修，将可能引起更大的损失。

下面，我们将介绍三相异步电动机常见故障及维修保养对策。

一、电动机起动困难电动机起动困难是常见的故障之一，可能的原因有：1. 电源电压低解决方法：根据实际需要调整电源电压。

2. 导线接头脱落或接触不良解决方法：检查导线接头，重新连接或加紧螺丝。

3. 电机转子死死地卡住解决方法：将电机完全拆卸，清洗转子及轴承并重新组装。

4. 电机启动电容器失效解决方法：更换电容器。

二、电机发热过高电机发热过高是电机维修中最为常见的故障，可能的原因有：1. 过载解决方法：降低负载。

2. 湿度过高解决方法：增加通风、加装排湿器等。

3. 摩擦过度解决方法：检查轴承、减震垫、轴承座等，更换磨损严重的部件。

4. 电机转速不协调解决方法：检查三个相位是否平衡，外框是否接地，检查调速器和三相输入是否选择错误。

5. 绝缘损坏解决方法：检查电机绝缘等级，如不够高需要更换或加强绝缘。

三、电机换向不及时或始终不换向电机换向不及时或始终不换向是电机运行中的另一种故障，可能的原因有：1. 刷子磨损2. 电刷弹簧失效3. 电刷端面松动或与旋转子的接触不良四、轴承磨损轴承磨损是电机长期运行后产生的一种常见故障，可能的原因有：1. 缺乏润滑解决方法：检查润滑油情况，定期添加润滑油。

2. 油脂老化3. 铁芯与轴承座之间的磨损不平衡解决方法：定期检查电机内部各部件间的间距、同心度。

1. 绝缘材料质量差解决方法：购买高质量绝缘材料，提高电机的使用寿命和可靠性。

解决方法：提高电机通风、加强散热。

综上所述，三相异步电动机的故障及维修保养对策非常重要，只有经过科学的维修保养，才能延长电机的使用寿命，并提高其运行的可靠性，避免损失。
