1电容器差压跳闸分析

高压电机启动时差动保护跳闸初步分析摘要：在调试启动1CRF1140PO电机时，C相差动保护动作，1LGP0311开关跳闸，由此进行了差动保护跳闸的原因分析。

总结分析后所得：1CRF1140PO电机差动保护定值整定不合理，不能躲过电机启动时CT时间常数、CT误差最大因素产生不平衡电流影响，造成差动保护误动。

由此，本文主要针对1CRF1140PO电机启动时差动保护跳闸进行了简要性分析，希冀为后期工作者提供有效性建议。

关键词：1CRF1140PO电机；差动；保护；分析1初步结果分析1CRF1140PO启动时，电动机静止，其反电势尚未建立，电机呈现感性阻抗特征，在开关合闸瞬间，相当于电源电压全部加到电机的阻抗上，近似于短路状态，短路电流达到6~8倍额定电流，其电磁过程可以采用短路电流特征来描述。

启动电流（短路电流）波形近似如下图：图1 短路电流波形图电气人员对现场进行电机再次启动录波，如下图，此时两侧CT未饱和，C相启动电流为9.178A和9.228A，产生原因为两侧二次时间常数不一致引起，产生差动电压最大值为A相 25.63V，接近于27.5V。

初步结果：CRF跳闸原因根据第二次启动电流分析：主要是由两个CT二次时间常数不一致，CT未饱和情况下出现不平衡电流（差流），第一次跳闸动作值可能进入整定值边界圆内（0.95~1.05Un），是造成差动保护误动作。

1.1 一次设备故障排查CRF电机跳闸后，电气人员对历史试验数据进行检查，发现现场安装交接试验不合格，立即对一次设备进行检查和试验。

试验结果：绝缘测量合格，其他功能试验未做。

1.2差动保护误动作原因排查1.2.1 能够导致差动保护跳闸原因有：①差动保护装置SPAE010故障；②CT回路问题造成差动保护动作；③CT本体故障造成差动保护动作；④差动保护定值整定不合理造成误跳。

高阻抗差动保护装置SPAE010基本原理，是一种高阻抗制动型继电器，它可避免因CT饱和而产生误动。

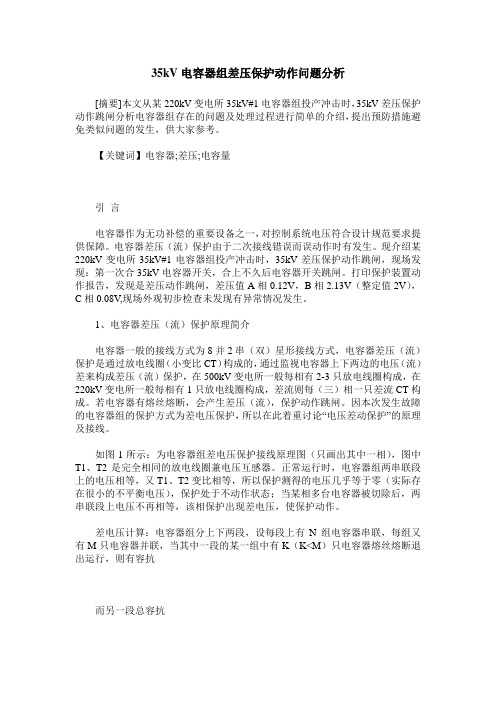

35kV电容器组差压保护动作问题分析[摘要]本文从某220kV变电所35kV#1电容器组投产冲击时，35kV差压保护动作跳闸分析电容器组存在的问题及处理过程进行简单的介绍，提出预防措施避免类似问题的发生，供大家参考。

【关键词】电容器;差压;电容量引言电容器作为无功补偿的重要设备之一，对控制系统电压符合设计规范要求提供保障。

电容器差压（流）保护由于二次接线错误而误动作时有发生。

现介绍某220kV变电所35kV#1电容器组投产冲击时，35kV差压保护动作跳闸，现场发现：第一次合35kV电容器开关，合上不久后电容器开关跳闸。

打印保护装置动作报告，发现是差压动作跳闸，差压值A相0.12V，B相2.13V（整定值2V），C相0.08V,现场外观初步检查未发现有异常情况发生。

1、电容器差压（流）保护原理简介电容器一般的接线方式为8并2串（双）星形接线方式，电容器差压（流）保护是通过放电线圈（小变比CT）构成的，通过监视电容器上下两边的电压（流）差来构成差压（流）保护，在500kV变电所一般每相有2-3只放电线圈构成，在220kV变电所一般每相有1只放电线圈构成，差流则每（三）相一只差流CT构成。

若电容器有熔丝熔断，会产生差压（流），保护动作跳闸。

因本次发生故障的电容器组的保护方式为差电压保护，所以在此着重讨论“电压差动保护”的原理及接线。

如图1所示：为电容器组差电压保护接线原理图（只画出其中一相），图中T1、T2是完全相同的放电线圈兼电压互感器。

正常运行时，电容器组两串联段上的电压相等，又T1、T2变比相等，所以保护测得的电压几乎等于零（实际存在很小的不平衡电压），保护处于不动作状态；当某相多台电容器被切除后，两串联段上电压不再相等，该相保护出现差电压，使保护动作。

差电压计算：电容器组分上下两段，设每段上有N组电容器串联，每组又有M只电容器并联，当其中一段的某一组中有K（K<M）只电容器熔丝熔断退出运行，则有容抗而另一段总容抗得差电压计算式，为电容器组运行时的相电压值。

电力电容器组不平衡电压保护动作原因分析及故障诊断摘要：在变电站中,电容器组三相电容量变化不一致,是导致电容器组不平衡电压保护动作最重要的原因之一,也是最常见的原因。

当电容器组发生跳闸,不应进行重合闸,必须查明确切的原因,排除故障。

另外,运行人员也应加强对电容器的红外检测,及时发现潜在隐患,减少电力事故的发生。

关键词：电力电容器组；不平衡电压；保护动作；原因；故障诊断1电容器结构及其对应保护三相单星型不接地型式的电容器组一般配置有两段式过流保护、低电压保护、过电压保护和不平衡电压保护，以应对不同的故障。

220kV甲变电站的10kV母线接线方式如图1所示，2台主变分别通过甲101与甲102带10kV西母线和10kV东母线，10kV母联分位运行。

甲容1开关柜内的电流互感器共引出2组电流绕组，一组是保护级别，另一组是测量级别。

同时，电容器保护逻辑中的过电压保护和低电压保护所用三相电压采用甲10西表转换后经过屏顶小母线传输的母线电压。

图1甲变电站10kV运行方式10kV电容器的差压保护接线如图2所示，C1、C2分别为单相电容器组的上、下节电容；L为电容器组的电抗器；n为放电线圈的变比；Um为系统一次电压；Ucy为单相电容器的差压二次值。

差压保护接线共有3组，每组2根信号线经过放电线圈至端子排，再连接到保护装置。

图210kV电容器差压保护接线示意图2电容器组不平衡电压保护动作原因2.1三相放电线圈性能不一致放电线圈是并联在系统中,其一次侧与电容器的抽头相连接,用于测量某一部分电容器的电压。

当放电线圈一次或者二次线圈发生断线或者短路的情况下,其变比会发生变化,此时放电线圈的二次电压也会发生变化,当三相放电线圈的二次电压变化不一致时,便会产生不平衡电压,引起保护动作。

2.2电容器组三相电容量不平衡中性点不接地的星型接线电容器组,当三相电容器组电容值不平衡时,运行中会产生电压分布不均的情况。

电容值小的一相或承受较高的电压,并随着电容值不平衡加大,电压分布不均的情况也随之加大。

电容器保护中的不平衡电压和差压保护电容器的差压保护就是电压差动保护，原理就象电路分析中串联电阻的分压原理。

是通过检测同相电容器两串联段之间的电压，并作比较。

当设备正常时，两段的容抗相等，各自电压相等，因此两者的压差为零。

当某段出理故障时，由于容抗的变化而使各自分压不再相等而产生压差，当压差超过允许值时，保护动作。

从原理上可知因两段是串联在电路上的，因此当电容器是正常的情况下，电网电压对护保影响是有限的（暂态过压除外）。

更何况10KV系统为非有效接地系统，单相接地时只影响相对地的电压，相及相间电压并没有改变，因此对保护是没有影响的。

再想说明的是10kV系统的电容器很少用差压保护，此保护多用于35kV系统。

开口三角形保护标准名称为零序电压保护，习惯亦称不平衡电压保护（实际不平稳衡电压保护是另一种方式，只是现在已没再用）。

它的原理是分别检测电容器的端电压，再在二次端接成开口三角形得出零序电压，从而发现三相是否平衡而得出设备是否有故障。

因放电线圈（实际就是电压互感器）一次端的两个端口是直接接在电容器两端的，因此它检测的电压只由设备的两端电压决定（这与线路上的电压互感器的开口三角检测不一样），而单相接地时并不影响到相及相间电压，因此对电容器的保护并没影响每组电容器要三个电压互感器。

因为高压电容器组是要用三个放电线圈的，那刚好就相当于三个电压互感器，因此并没有增加成本。

另外高压电容器的分组是不多的，像一台大型220kV的主变，我所知的最多的就分6组10020kVar。

一次侧PT因放电线圈的主要功能为放电，因此理论上一次回路的直流电阻为小些，线径要大点，因此体积可能大点（实际上差不多）。

直接与电容接牢这个说法所言极是，这是放电线圈与一般PT在接线方式上的最大差别，即不能加熔断器保护。

不平衡电压保护电容器发生故障后，将引起电容器组三相电容不平衡。

电容器组的各种主保护方式都是从这个基本点出发来确定的。

根据这个原理，国内外采用的继电保护方式很多，大致可以分为不平衡电压和不平衡电流保护两种。

跳闸事故分析报告范文引言本报告旨在分析并总结跳闸事故的原因和可能的解决方案。

跳闸事故是一种常见的电力设备故障，经常导致电力中断和损坏设备。

在本报告中，我们将对跳闸事故进行详细的分析，并提出相应的解决方案。

事故概述跳闸事故是指电力设备在工作过程中突然断电的现象。

这种现象可能由多种原因引起，如电力负荷过大、设备老化等。

跳闸事故会给生产、生活带来不便和损失，因此对跳闸事故进行深入分析和解决至关重要。

事故分析跳闸事故的原因有多种可能，下面将对其中几种常见原因进行详细分析：1. 过载过载是导致跳闸事故的一个常见原因。

当电力负荷超过设备的额定容量时，设备会出现过载现象，进而引起跳闸。

过载可能是由于设备额定容量不足、负荷突增等原因引起的。

2. 短路短路也是导致跳闸事故的一个常见原因。

短路是指电流在电路中绕过正常路径，在不经过负载的情况下形成一个低阻抗的回路。

这会造成电流异常升高，导致设备保护装置动作跳闸，以保护电路和设备的安全。

3. 设备老化设备老化是跳闸事故的另一个可能原因。

随着设备的使用时间的增加，其内部部件可能会损坏或耗损，导致设备工作不正常，进而引起跳闸。

因此，定期对设备进行检修和维护非常重要，以防止设备老化导致的事故。

解决方案针对以上分析得出的跳闸事故可能的原因，我们提出以下几点解决方案：1. 升级设备容量对于过载问题，我们建议升级设备的额定容量。

通过增加设备的额定容量，可以提高其负荷承受能力，从而避免因电力负荷过大而引起的跳闸事故。

2. 定期检修维护设备设备老化是跳闸事故的一个重要原因，因此定期检修维护设备是非常重要的。

通过定期检查设备的工作状态，在发现问题之前及时修复和更换设备的损坏部件，可以有效防止设备老化导致的跳闸事故。

3. 安装过载保护装置为了防止跳闸事故的发生，可以安装过载保护装置。

这些装置可以监测电流并在超过设定值时自动切断电源。

通过安装过载保护装置，可以及时发现并切断因过载而引起的电流，保护设备和电路的安全。

在一批GGD成套开关柜中，投一组电容时，电容开关就跳闸。

这是怎么回事？先不带电容分级检测。

如这组有问题。

将这组开关关掉。

投入其他回路，也不会影响使用。

下来再将这组维修好。

开关跳闸有以下几点。

1：开关选择过小。

新柜子电容坏的可能性小,针对新柜。

2：开关自身质量问题，新柜旧柜都可出现。

3：接触器短路或质量问题，出现接触器三相粘连或其中一相粘连脱不开的现象。

4：热继电器参数设置过大或热继电器已烧坏，出现短路补偿。

电流过大跳闸。

5：电容器短路或已烧坏。

6：检查一次回路有没有接触不好的现象。

最好全部压接一次。

最简单的就是先投其它组，如果能投上，再来分析跳闸的这组。

35kV主变柜与进线柜的区别？35kV进线是指35kV母线的进线开关，35kV主变柜只是35kV母线的一个馈出回路。

进线柜就是35KV输入到35KV母线的总开关柜。

主变柜是35/6KV变压器的高压侧开关柜，它是接在35KV母线上的。

算是一路输出，我再补充一点：进线柜的进线保护是保护进线的，主变柜的主变保护是保护主变的，也就是说两个保护装置的保护对象是不一样的。

而且进线保护装置取得电流来自进线柜的电流互感器，主变保护装置取得电流来自主变高压侧和低压侧的电流互感器。

进线保护装置动作时跳进线柜的断路器，主变保护装置动作时跳高低压侧断路器，即35kV侧的断路器和10kV侧的断路器。

关于高压断路器和高压电缆选型问题高压电缆的截面选取要考虑以下方面：1、根据计算电流，电缆允许载流量必须大于计算电流。

2、电压损失。

一般要求线路电压损失要小于5%,当然也有要求高的，没特殊说明按5%。

3、架空线要考虑机械强度问题，而电缆则要考虑短路热稳定度的问题。

这两种校验有公式。

电缆或者架空线截面积有三个方面共同考虑。

但是还需要考虑短路时的热稳定是否满足要求。

1、载流量2、压降3、机械强度（电缆不用校验）4、校验短路灵敏度5、热稳定校验（很重要，不要选的过大）电缆桥架布满率是多少民用建筑电气设计规范实施指南8.5.3 同一路径无防干扰要求的配电线路，可敷设于同一金属线槽内。
