内循环流化床烟气脱硫技术研究一、研究背景随着我国经济的快速发展，工业生产和能源消耗也在不断增加，这导致了空气质量逐渐恶化，尤其是大气中的二氧化硫(SO浓度逐年攀升。
为了改善空气质量，减少污染物排放，我国政府对环境保护和节能减排提出了更高的要求。
因此研究和开发新的烟气脱硫技术显得尤为重要。
内循环流化床烟气脱硫技术是一种新型的环保技术，它可以将烟气中的二氧化硫有效地去除，从而达到降低污染物排放的目的。
这种技术具有操作简便、效率高、能耗低等优点，因此备受关注。
然而目前内循环流化床烟气脱硫技术在实际应用中还存在一些问题，如脱硫效率不高、设备成本较高等，这些问题亟待解决。
1. 国内外内循环流化床烟气脱硫技术的发展现状及存在的问题；内循环流化床烟气脱硫技术作为一种环保的脱硫方式，近年来在国内外得到了广泛的关注和研究。
然而尽管这项技术有很多优点，但在实际应用中仍然存在一些问题和挑战。
首先让我们来看看国内外内循环流化床烟气脱硫技术的发展现状。
在国内这项技术已经取得了一定的进展，但与国外相比还有很大的差距。
目前国内的一些大型钢铁企业已经开始采用内循环流化床烟气脱硫技术，但由于技术和资金等方面的限制，这些项目的运行效果并不理想。
而在国外内循环流化床烟气脱硫技术已经非常成熟，广泛应用于各种工业领域。
那么为什么内循环流化床烟气脱硫技术在国内还存在这么多问题呢？一方面这可能与国内的技术水平和管理水平有关，与国外相比，国内的环保意识和技术水平还有待提高。
另一方面这也可能与国内的投资环境有关，由于环保政策的限制和市场竞争的压力，很多企业可能会选择更为简单和低成本的脱硫方式。
虽然内循环流化床烟气脱硫技术在国内外都得到了广泛的关注和研究，但在实际应用中仍然存在一些问题和挑战。
我们需要进一步加强技术研发和人才培养，同时改善投资环境和管理水平，才能更好地推动内循环流化床烟气脱硫技术在我国的发展。
2. 国家环保政策和法律法规的要求话说这环保事儿，可真是让人头疼。
ABB-NID1、ABB锅炉烟气脱硫技术ABB锅炉烟气脱硫技术简称NID，它是由旋转喷雾半干法脱硫技术基础上发展而来的。
NID的原理是：以一定细度的石灰粉(CaO)经消化增湿处理后与大倍率的循环灰混合直接喷入反应器，在反应器中与烟气二氧化硫反应生成固态的亚硫酸钙及少量硫酸钙，再经除尘器除尘，达到烟气脱硫目的。
其化学反应式如下：CaO+H2O=Ca(OH)2Ca(OH)2+SO2=CaSO3·1/2H2O+1/2H2ONID技术将反应产物，石灰和水在容器中混合在加入吸收塔。
这种工艺只有很有限的商业运行经验，并且仅运行在100MW及以下机组，属于发展中的，不完善的技术。
和CFB技术相比，其主要缺点如下：由于黏性产物的存在，混合容器中频繁的有灰沉积由于吸收塔内颗粒的表面积小，造成脱硫效率低由于吸收塔中较高的固体和气体流速，使气体固体流速差减小，而且固体和气体在吸收塔中的滞留时间短，导致在一定的脱硫效率时，钙硫比较高，总的脱硫效果差。
需要配布袋除尘器，使其有一个”后续反应”才能达到一个稍高的脱硫效率，配电除尘器则没有”后续反应”。
对于大型机组，由于烟气量较大，通常需要多个反应器，反应器的增多不便于负荷调节，调节时除尘器入口烟气压力偏差较大。
脱硫剂、工艺水以及循环灰同时进入增湿消化器，容易产生粘接现象，负荷调节比较滞后。
Wulff-RCFBWulFF的CFB技术来源于80年代后期转到Wulff 去的鲁奇公司的雇员。
而LEE 近年来开发的新技术，Wulff公司没有，因此其技术有许多弱点：电除尘器的水平进口，直接积灰和气流与灰的分布不均。
没有要求再循环系统，对锅炉负荷的变化差，并直接导致在满负荷时烟气压头损失大。
消石灰和再循环产物的加入点靠近喷水点，使脱硫产物的黏性增加。
喷嘴上部引入再循环灰将对流化动态有负面影响，导致流化床中灰分布不均，在低负荷时，流化速度降低，循环灰容易从流化床掉入进口烟道中，严重时，大量的循环灰可将喷嘴堵塞。
1、前言循环流化床燃烧是指炉膛内高速气流与所携带的稠密悬浮颗粒充分接触，同时大量高温颗粒从烟气中分离后重新送回炉膛的燃烧过程。
循环流化床锅炉的脱硫是一种炉内燃烧脱硫工艺，以石灰石为脱硫吸收剂，与石油焦中的硫份反应生成硫酸钙，达到脱硫的目的。
较低的炉床温度（850°C〜900°C）,燃料适应性强，特别适合较高含硫燃料，脱硫率可达80%〜95%，使清洁燃烧成为可能。
2、循环流化床内燃烧过程石油焦颗粒在循环流化床的燃烧是流化床锅炉内所发生的最基本而又最为重要的过程。
当焦粒进入循环流化床后，一般会发生如下过程：①颗粒在高温床料内加热并干燥；②热解及挥发份燃烧；③颗粒膨胀及一级破碎；④焦粒燃烧伴随二级破碎和磨损。
符合一定粒径要求的焦粒在循环流化床锅炉内受流体动力作用，被存留在炉膛内重复循环的850C〜900C的高温床料强烈掺混和加热，然后发生燃烧。
受一次风的流化作用，炉内床料随之流化，并充斥于整个炉膛空间。
床料密度沿床高呈梯度分布，上部为稀相区，下部为密相区，中间为过渡区。
上部稀相区内的颗粒在炉膛出口，被烟气携带进入旋风分离器，较大颗粒的物料被分离下来，经回料腿及J阀重新回入炉膛继续循环燃烧，此谓外循环；细颗粒的物料随烟气离开旋风分离器，经尾部烟道换热吸受热量后，进入电除尘器除尘，然后排入烟囱，尘灰称为飞灰。
炉膛内中心区物料受一次风的流化携带，气固两相向上流动；密相区内的物料颗粒在气流作用下，沿炉膛四壁呈环形分布，并沿壁面向下流动，上升区与下降区之间存在着强烈的固体粒子横向迁移和波动卷吸，形成了循环率很高的内循环。
物料内、外循环系统增加了燃料颗粒在炉膛内的停留时间，使燃料可以反复燃烧，直至燃尽。
循环流化床锅炉内的物料参与了外循环和内循环两种循环运动，整个燃烧过程和脱硫过程就是在这两种形式的循环运动的动态过程中逐步完成的。
3、循环流化床内脱硫机理循环流化床锅炉脱硫是一种炉内燃烧脱硫工艺，以石灰石为脱硫吸收剂，石油焦和石灰石自锅炉燃烧室下部送入，一次风从布风板下部送入，二次风从燃烧室中部送入。
CFB-FGD、NID、RCFB-FGD三种脱硫⼯艺的⽐较CFB-FGD、NID、RCFB-FGD三种脱硫⼯艺的⽐较⼀、烟⽓循环流化床⼲法脱硫技术（CFB-FGD）：烟⽓循环流化床⼲法脱硫技术是德国鲁奇能捷斯（LLAG）公司最早在上世纪七⼗年代末开始了循环流化床烟⽓脱硫技术的研究，经过近三⼗年的不断改进（主要是在90年代中后期），解决了烟⽓循环流化床⼲法脱硫技术在负荷适应性、煤种适应性、物料流动性、可靠性、⼤型化应⽤等⽅⾯的问题，使烟⽓循环流化床脱硫技术得以成熟地进⾏⼯业应⽤。
德国鲁奇能捷斯（LLAG）公司是世界上最早从事烟⽓治理设备研制和⽣产的企业，已有⼀百多年的历史（静电除尘器的除尘效率计算公式---多依奇公式，就是该公司多依奇先⽣在上世纪初发明的）。
迄今为⽌，德国LLAG公司的循环流化床⼲法脱硫技术在全世界已有约50多套应⽤业绩。
其中包括世界上成功运⾏的300MW机组配套配套业绩。
从已投运装置的情况看，LLAG的烟⽓循环流化床技术，在脱硫率、Ca/S⽐、负荷适应能⼒、系统阻⼒、可控性、系统配置灵活性、可靠性等多项技术指标上，居于世界领先⽔平。
德国LLAG公司的烟⽓循环流化床脱硫技术的主要特点说明如下：1、采⽤流化床脱硫塔，⼀炉⼀塔。
2、塔内烟⽓流速约5m/s，烟⽓与脱硫剂的接触时间⼤于8秒钟以上，有利于脱硫效率的保证和脱硫灰⽔分的充分蒸发，提⾼整个系统的可靠性。
另外，长达8秒的接触时间为⾼脱硫率提供了的保证。
3、将物料和⽔分开单独加⼊到吸收塔内，加⽔的位置位于流化床颗粒浓度最⼤和湍动能最⼤的区域，采⽤单根回流式⾼压喷嘴，注⼊到塔内的雾化⽔的粒径⼩于200µ，通过⽓流和以⼤量激烈湍动的颗粒，促使脱硫反应的降温⽔得到有效的蒸发。
4、采⽤回流式⾼压喷嘴单喷嘴，⽔泵的出⽔设计量是喷嘴注⽔量的数倍，适应烟温变化的能⼒较强。
5、脱硫灰和吸收剂均从⽂丘⾥下部烟⽓⾼温段注⼊，抑制和减少了强吸⽔性物质的产⽣，提⾼了脱硫灰的流动性，解决了脱硫灰过度抱团、黏结的问题。
循环流化床法烧结烟气脱硫系统一、引言SO2主要来自能源的燃烧，燃料中的硫化铁和有机硫，在750℃温度下，90%受热分解氧化释放，同时将其中的硫分90%转化为SO2排入大气。
在我国，能源结构中煤占3/4。
我国煤产量的4/5用于直接燃烧。
根据环境年鉴资料，我国2000年SO2排放总量已达到1995万吨，为世界之冠。
SO2排放是构成我国酸雨污染的主要因素。
一般来说，在人为中排放的SO2总量中，火电厂约占一半，工业企业占1/3，其余属于交通运输工具移动源和广泛分散的商用民用炉灶。
未来10年将是我国经济持续高速发展时期，如不采取有效措施，SO2污染可能制约发展的速度。
SO2控制的办法很多，除了采用无污染或少污染的原燃料和清洁生产工艺外，还有高烟囱扩散稀释和烟气脱硫。
对于火电厂和烧结厂来说，在今后相当长的时期内，烟气脱硫仍然是首选的SO2减排技术。
目前，我国已在燃煤电厂实施烟气脱硫工程，以循环流化床为代表的半干法脱硫工艺和以石灰石/石膏法为代表的湿法脱硫工艺得到广泛应用。
国家环保局于2005年10月1日正式发布实施了《火电厂烟气脱硫工程技术规范—烟气循环流化床法》和《火电厂烟气脱硫工程技术规范—石灰石/石膏法》标准，该两种脱硫工艺技术得到国内业界一致认可。
二、烧结烟气脱硫技术和工艺推荐2．1 国内外烧结烟气脱硫现状2．1．1 国外烟气脱硫现状国外烧结烟气脱硫的总体状况和技术水平，以日本、美国和德国为代表。
由于日本环保法规严厉，烧结废气含硫较高的各类生产厂几乎都设有废气脱硫装置，因此其烧结烟气脱硫工艺的应用程度高于美国和德国。
日本烧结厂比较重视环境保护，自20世纪70年代以来，日本烧结厂对含硫高的废气采用了各种脱硫装置，有的还采用了废气脱氮装置，并采取了回收利用除尘系统收集的风尘以及噪音防治等措施。
日本烧结行业环保技术有很多在世界上属于一流，在废气脱硫方面，日本在20世纪70年代就已开发了各种烧结废气脱硫技术。
CFB系列循环流化床烟气脱硫系统系统简介循环流化床烟气脱硫技术(Circulating Fluidized Bed Flue Gas Desulfurization，简称CFB-FGD)，采用消石灰或石灰作为脱硫剂。
CFB系列循环流化床烟气脱硫装置是国电南自自主开发的干法脱硫装置，该技术国电南自具有自主知识产权，循环流化床烟气脱硫技术（简称CFB-FGD），是采用消石灰或石灰作为脱硫剂，安装在空气预热器和除尘器之间。
工艺原理与工艺流程循环流化床烟气脱硫技术，在空气预热器和除尘器之间安装循环流化床系统，烟气从流化床反应器下部布风板进入反应器，与消石灰颗粒充分混合，SO2、SO3及其它有害气体，如HCl、HF等与消石灰发生反应，生成CaSO3·1/2H2O、CaSO4·1/2H2O和CaCO3等。
反应器内的脱硫剂呈悬浮的流化状态，反应表面积大，传热/传质条件很多，且颗粒之间不断碰撞、反应。
随后夹带着大量粉尘的烟气进入除尘器中，被除尘器收集下来的固体颗粒大部分又返回流化床反应器中，继续参加脱硫反应过程，同时循环量可以根据负荷进行调节。
由于脱硫剂在反应器内滞留时间长，因此使得脱硫效果和吸收剂的利用率大大提高。
另外，工业水用喷嘴喷入反应器下部，以增加烟气湿度降低烟温，从而提高了脱硫效率。
循环流化床烟气脱硫系统主要包括给料系统、反应器系统、物料循环系统、喷水系统、旁路烟道。
技术特点★ 脱硫系统流程简单、占地面积较少。
★ 脱硫工艺适用于已确定的煤种条件并适应燃煤含硫量在一定范围内可能的变动；可满足锅炉负荷从30%到120%范围内变化。
★ 系统运行费用低。
★ 采用易于取得且价廉的石灰石或消石灰作为脱硫剂，且在较低的钙硫比下(钙硫比为1.1～1.2)，脱硫效率可达90%以上，系统运行费用低。
★ 采用具有自主产权的干式消化器，保证了脱硫剂的活性。
★ 由于脱硫剂的给料及硫化产物均为干态，设备不存在腐蚀现象。
“循环流化床吸收塔（ CFB-FGD）”工艺进行烟气脱硫技术摘要：干法烟气脱硫装置所采用的技术是在引进国外先进的干法脱硫工艺循环流化床干法烟气脱硫（CFB-FGD）技术的基础上经不断完善、改进，形成了适合我国国情的干法脱硫技术，它具有结构简单、运行可靠、脱硫效率高（大于90%）、投资小的特点。
循环流化床烟气干法脱硫技术是目前商业应用中单塔处理能力最大、脱硫综合效益最优越的唯一一种干法烟气脱硫技术。
关键词：干法烟气脱硫；循环流化床吸收塔（CFB-FGD）；烟气脱硫技术脱硫反应塔内的气固最大滑落速度是否能在不同的烟气负荷下始终得以保持不变，是衡量一个循环流化床干法脱硫工艺先进与否的一个重要指标，也是一个鉴别干法脱硫能否达到较高脱硫率的一个重要指标。
喷入的用于降低烟气温度的水[1]，以激烈湍动的、拥有巨大的表面积的颗粒作为载体，在塔内得到充分的蒸发，保证了进入后续除尘器中的灰具有良好的流动状态。
由于流化床中气固间良好的传热、传质效果[2]，绝大部分SO2得以去除，加上排烟温度始终控制在高于露点温度20℃以上，因此排烟不需要再加热，同时系统无需采取特殊的防腐处理。
净化后的含尘烟气从吸收塔顶部侧向排出，然后转向进入脱硫除尘器[3]，再通过引风机排入烟囱。
经除尘器捕集下来的固体颗粒，通过除尘器下的再循环系统，返回吸收塔继续参加反应，如此循环，多余的少量脱硫灰渣通过物料输送至脱硫灰仓内，再通过罐车运出厂外综合利用。
在循环流化床吸收塔中，Ca（OH）2与烟气中的SO2和几乎全部的SO3，HCl，HF等，完成化学反应，主要化学反应方程式如下：Ca(OH)2+ SO2=CaSO3·1/2 H2O +1/2 H2OCa(OH)2+ SO3=CaSO4·1/2 H2O +1/2 H2OCaSO3·1/2 H2O+ 1/2O2=CaSO4·1/2 H2OCa(OH)2+ CO2=CaCO3 + H2OCa(OH)2+ 2HCl=CaCl2·2H2O（～75℃）（强吸潮性物料）2Ca(OH)2+ 2HCl=CaCl2·Ca(OH)2·2H2O（＞120℃）Ca(OH)2+ 2HF=CaF2 + 2H2O（从上述化学反应方程式可以看出，Ca(OH)2应尽量避免在75℃左右与HCl 反应）具有以下工艺及结构特点：1）去除重金属、有机污染物等有害物质利用吸附剂及塔内物料的巨大比表面积，使烟气中的重金属、有机污染物（主要是二噁英（PCDD）和呋喃（PCDF））等大部分被去除。

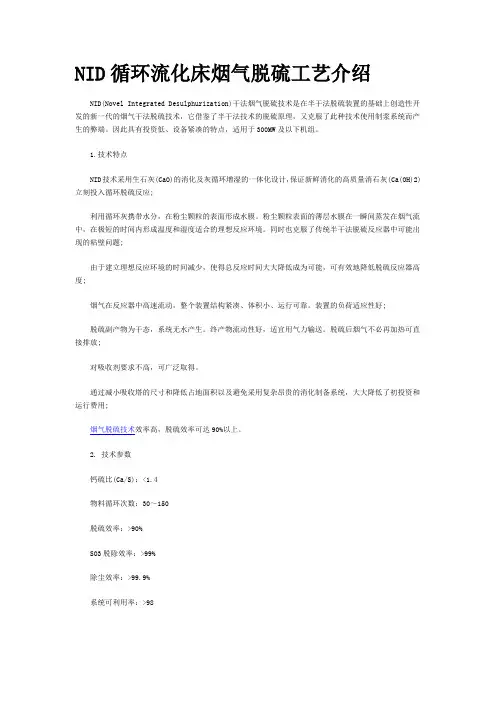

NID循环流化床烟气脱硫工艺介绍
NID(Novel Integrated Desulphurization)干法烟气脱硫技术是在半干法脱硫装置的基础上创造性开发的新一代的烟气干法脱硫技术，它借鉴了半干法技术的脱硫原理，又克服了此种技术使用制浆系统而产生的弊端。
因此具有投资低、设备紧凑的特点，适用于300MW及以下机组。
1.技术特点
NID技术采用生石灰(CaO)的消化及灰循环增湿的一体化设计，保证新鲜消化的高质量消石灰(Ca(OH)2)立刻投入循环脱硫反应;
利用循环灰携带水分，在粉尘颗粒的表面形成水膜。
粉尘颗粒表面的薄层水膜在一瞬间蒸发在烟气流中，在极短的时间内形成温度和湿度适合的理想反应环境。
同时也克服了传统半干法脱硫反应器中可能出现的粘壁问题;
由于建立理想反应环境的时间减少，使得总反应时间大大降低成为可能，可有效地降低脱硫反应器高度;
烟气在反应器中高速流动，整个装置结构紧凑、体积小、运行可靠。
装置的负荷适应性好;
脱硫副产物为干态，系统无水产生。
终产物流动性好，适宜用气力输送。
脱硫后烟气不必再加热可直接排放;
对吸收剂要求不高，可广泛取得。
通过减小吸收塔的尺寸和降低占地面积以及避免采用复杂昂贵的消化制备系统，大大降低了初投资和运行费用;
烟气脱硫技术效率高，脱硫效率可达90%以上。
2. 技术参数
钙硫比(Ca/S)：<1.4
物料循环次数：30～150
脱硫效率：>90%
SO3脱除效率：>99%
除尘效率：>99.9%
系统可利用率：>98。
循环流化床烟气脱硫技术
1.引言
我国是以燃煤为主的国家，据统计，1995年煤炭消耗量为12.8亿吨，且逐年递增，二氧化硫的排放量达2370万吨，超过美国2100万吨的排放量，成为世界二氧化硫排放第一大国。
目前全国62%以上的城市SO2浓度超过国家环境质量二级标准，占全国面积40%左右的地区受到SO2大量排放引起的酸雨污染，因此控制SO2的污染势在必行。
1996年我国颁布的《新大气法》针对我国酸雨和SO2污染日趋加重的情况，规定对已经产生和可能产生酸雨的地区和其他SO2污染严重地区划定酸雨控制区或者SO2控制区，控制区内新建的不能燃用低硫煤的火电厂和其他大中型企业必须配套建设脱硫和除尘装置，或者采用相应控制SO2的措施；已建成的不能燃用低硫煤的企业应采取控制SO2排放和除尘措施。
国家环保局要求在两控区内，要把治理措施作为当地规划的重点内容。
因此高效脱硫设备的研究开发任重道远。
2.国内外研究现状
目前，国内外应用的SO2的控制途径有三种：燃烧前脱硫、燃烧中脱硫和燃烧后脱硫(即烟气脱硫)。
其中，烟气脱硫(FGD即FlueGasDesulfuration)是目前世界唯一大规模商业化应用的脱硫方式，是控制SO2污染和酸雨的主要技术手段。
全世界已有15个国家和地区应用了 FGD装置，其设备总装机容量相当于2-2.5 亿Kw，每年去除SO21000万吨。
据统计，1992年，全球安装了FGD装置646套，其中美国占55.3%，德国占26.4%，日本占8.6%，其余国家占9.7%。
由于上述三国大规模应用FGD装置，且成效显著，虽然近年三国电站的装机容量不断增加，但SO2 排放总量却逐年减少。
日本是世界上最早大规模应用FGD装置的国家。
截止1990年，该装置达
1900
多套，总装机容量达0.5—0.6亿Kw。
目前，日本的SO2已基本得到控制。
自70年代初开始，特别是1978年美国重新修改了环境法规，否决了高烟囱排放，使FGD技术发展迅速。
目前其FGD装机容量达0.7—1.0亿KW，超过日本成为世界第一。
欧洲以德国发展最为迅速，其装置总装机容量已达0.46亿KW，居世界第三位。
西德从70年代后期开始，在引进日美先进技术的同时，立足于本国技术的开发。
截止1992年，5万KW以上的燃煤锅炉全部安装了 FGD设备。
我国早在70年代，就开始了电站锅炉技术的研究工作，先后有60多个高校、科研和生产单位对多种脱硫工艺进行了实验研究。
但与发达国家相比，虽然起步不晚，进展却比较迟缓。
随着能源工业的发展，燃煤的增加，酸雨的危害日趋严重，使SO2的控制技术的研究被提到议事日程上来。
七五、八五期间，国家投入了大量的人力、物力和财力，对SO2的污染控制组织了攻关研究，取得了一系列成果。
国内在FGD方面开展的研究很多，涉及各类方法，但大部分尚停留在小试或中试阶段，有的技术虽有工业性试验装置，但未能大规模推广应用。
为了促进国内FGD技术的开发研究，国家有计划、有目的的引进了一批国外的先进技术和装置。
所引进的示范工程涉及各种成熟工艺。
引进的示范工程虽然设备先进、运行稳定、自控程度高，但其投资及运行费用极为昂贵，同时还存在二次污染。
因此，如何使其国产化，降低成本及费用以适应我国的市场需求，就成为我国科研工作者的一项艰巨任务。
3.我所现有的相关工作基础
山东省科学院能源研究所多年来致力于节能和环保技术的研究和开发，建
——文章来源网络，仅供个人学习参考
立了较好的烟气脱硫及相关技术的研究基础。
近年来，我所在烟气脱硫技术方面进行了一些研究和开发，建立了流化床、水浴、旋风分级、旋流板式等烟气一些脱硫试验台架，并购置了一批基本的试验和测试仪器。
自1989年来，我所进行了较多的干燥和热能技术的研究和开发，承担了国家和省科委课题，取得了一批研究和开发成果。
如山东省课题鼓泡床干燥技术、粉碎流化床干燥技术、载体流化床干燥技术、循环气流干燥技术、自清理回转圆筒干燥技术、旋风分级干燥技术等。
这些课题均通过了专家鉴定，其中两项为国际先进水平，其余为国内领先水平。
所有这些课题在通过鉴定后，我所随即进行了产业化开放，形成了产品，并占领了较大的市场，目前以上干燥设备的年销售额已突破2000 万元。
由于获得了较好的应用，这些课题均获得了山东省科学院科技进步一等奖，其中粉碎流化床干燥技术及装置的研究课题在1997年荣获山东省科技进步二等奖。
目前，还有一些在研的干燥技术课题，如化工装备总公司95煤化工的干燥单元、山东省重大科技攻关项目新型喷雾干燥机的研制等
在传热传质和化学反应方面，干燥过程和烟气脱硫过程的特征极其相似。
以上这些研究成果为烟气脱硫技术的研究奠定了较好的理论及产品开发的基础。
在1999年我所派团赴波兰罗兹技术大学进行技术交流时，确定了在干燥和环保设备的研究及其神经网络预测方面，以及先进的激光测试实验手段实施方面的进一步合作关系，为脱硫技术和装置研究的国际合作打下了良好的基础。
在多年研究工作的基础上，我们逐步强化了我们的试验力量，建成了包括脱硫在内的多个有代表性的试验台架，配置了基本的测试、分析仪器。
山东省科学院专门为我所建造了1200m2的热能重点实验室，为我们承担相关的重点课题、进行烟气脱硫的深化研究，打下了坚实的试验基础。
4.“十五”期间的打算
针对国家的环保形势，并充分考虑在烟气脱硫方面的科研能力和研究条件，山东省科学院能源研究所决心在烟气脱硫技术的研究及其装置的产业化方向取得突出的成就。
根据我所在流态化干燥和喷雾干燥技术及其装置的研究和应用基础，十五期间，我们拟对循环流化床烟气脱硫进行深入研究。
4.1循环流化床的研究现状
循环流化床（即CircularFluidBed以下简称CFB）脱硫技术是国外90年代开始研究应用的一种新型的脱硫技术，在降低设备投资方面具有较大的优势，同时还具有很高的脱硫效率。
该装置利用CFB内固体颗粒与气体接触均匀、气固两相相对速度较高等特点，使CFB烟气脱硫装置具有较高的脱硫效率。
固体颗粒在CFB中通过加湿、吸收SO2、被干燥等过程后，被旋风分离器从烟气中分离，部分固体分离物再循环加入流化床内，使吸收剂得以充分利用，减小了钙硫比。
1998年德国LurgiGmbH公司开发出三套CFB装置，用于64MW及170MW电厂锅炉的烟气脱硫，使用情况良好，其SO2的脱除效率高达95%以上。
4.2研究目的
本研究的目的是:借鉴国内外已有的研究成果和相关行业的技术，进行技术创新和突破，研制适合于我国大中规模燃煤设备（如64MW-300MW规模的电厂锅炉）的脱硫装置。
4.3技术关键
该项目的技术关键在于装置的结构参数和操作参数、雾化形式的确定及其
与CFB脱硫装置的配置。
使CFB脱硫装置具有较高脱硫效率和较小压力损失。
该装置拟对国外常规CFB装置的机构作适当改动，引入适当强度的切向流，
以提高气固、气液的相对速度，提高烟气与吸收剂的反应强度。
并延长气固、气液
的接触时间，使反应趋于完全。
在此基础上，利用我所在旋风分级干燥技术的研究
成果，设置相应的内部构件，使不同粒径的含湿固体或液体颗粒与烟气具有不同的
接触时间，使反应更加均匀完善，并降低吸收剂的用量和对吸收剂和雾化均匀性的
要求。
该项目的技术创新和突破在于在通过引入适当强度的切向流，提高了烟气与吸收剂的反应强度，降低了吸收剂的循环量和粒度要求以及降低了系统后半部除尘单元的负荷，可相应降低系统的动力消耗。
4.4预期所能达到的技术经济指标
a.脱硫效率390%；
b.除尘效率395%；
c.使用寿命5年以上。
4.5经济效益和社会效益
该项目研究完成后的技术成果可广泛应用于各种燃煤设备，如电站锅炉、工业锅炉、生活锅炉、热风炉、热处理炉等。
预计每年至少可销售50台套各种型号的脱硫设备，可为本单位创造800万元以上的利润。
该装置实现应用后，可有效的减少烟气的SO2排放量，不言而喻也将具有可观的环保效益和社会效益。
