重力式码头中沉箱和圆筒结构的优化选择探讨

重力式码头中沉箱和圆筒结构的优化选择探讨1. 引言1.1 背景介绍重力式码头是一种常见的海洋工程结构，用于在港口和码头进行货物装卸。

沉箱和圆筒是重力式码头中常用的结构形式，它们在码头设计中起着重要作用。

沉箱是一种重力结构，通过在水中填充球ast、砾石等材料使其下沉到水底，起到固定和支撑的作用。

圆筒结构则是一种空心圆柱形的结构，通过其自身的重力使其稳定地立在水底。

在重力式码头的设计中，选择合适的沉箱或圆筒结构对于码头的稳定性和承载能力至关重要。

本文将重点探讨沉箱和圆筒结构在重力式码头中的优化选择，并对两种结构形式进行对比分析。

我们将分析影响优化选择的各种因素，为未来的重力式码头设计提供参考建议。

本文旨在提高重力式码头设计的效率和可靠性，为港口和码头工程提供更科学的设计方案。

通过对沉箱和圆筒结构的优化选择和比较分析，可以为码头工程的规划和设计提供更为准确和可靠的技术支持。

1.2 研究目的研究目的是为了探讨在重力式码头设计中沉箱和圆筒结构的优化选择问题。

通过对这两种结构的特点、优劣势以及应用场景进行深入分析和比较，旨在为工程师和设计师提供更科学、更合理的设计方案。

具体来说，本研究旨在探讨沉箱结构和圆筒结构在重力式码头设计中的优化选择标准，明确选择不同结构对码头工程性能和成本的影响，为设计者提供技术支持和指导。

通过深入研究和分析，进一步完善重力式码头建设标准，提高工程设计的准确性和效率。

最终目的是为优化重力式码头结构选择提供理论依据和实践指导，为工程建设质量和可持续发展做出贡献。

1.3 研究意义重力式码头是一种常见的海洋工程结构，其设计和优化对港口的运营效率和安全性具有重要意义。

研究重力式码头中沉箱和圆筒结构的优化选择，可以为设计者提供更科学的设计方案，提高工程质量，减少施工成本。

1. 提高结构的稳定性和耐久性：通过优化选择沉箱和圆筒结构，可以提高重力式码头的稳定性，增强其抗风浪和抗震能力，延长使用寿命。

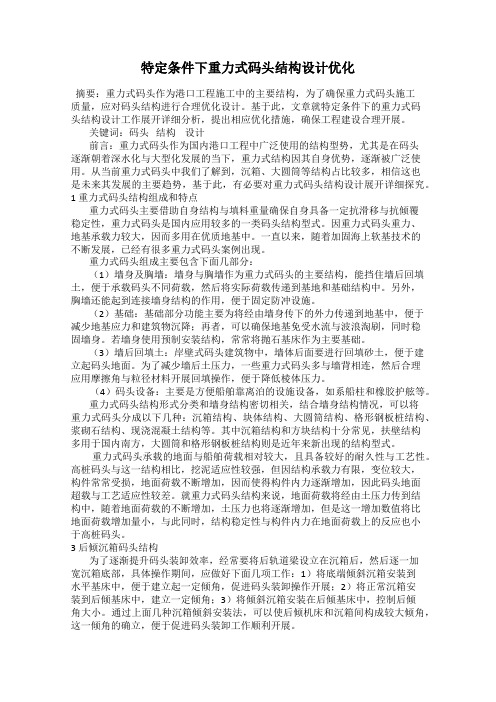

特定条件下重力式码头结构设计优化摘要：重力式码头作为港口工程施工中的主要结构，为了确保重力式码头施工质量，应对码头结构进行合理优化设计。

基于此，文章就特定条件下的重力式码头结构设计工作展开详细分析，提出相应优化措施，确保工程建设合理开展。

关键词：码头结构设计前言：重力式码头作为国内港口工程中广泛使用的结构型势，尤其是在码头逐渐朝着深水化与大型化发展的当下，重力式结构因其自身优势，逐渐被广泛使用。

从当前重力式码头中我们了解到，沉箱、大圆筒等结构占比较多，相信这也是未来其发展的主要趋势，基于此，有必要对重力式码头结构设计展开详细探究。

1 重力式码头结构组成和特点重力式码头主要借助自身结构与填料重量确保自身具备一定抗滑移与抗倾覆稳定性，重力式码头是国内应用较多的一类码头结构型式。

因重力式码头重力、地基承载力较大，因而多用在优质地基中。

一直以来，随着加固海上软基技术的不断发展，已经有很多重力式码头案例出现。

重力式码头组成主要包含下面几部分：（1）墙身及胸墙：墙身与胸墙作为重力式码头的主要结构，能挡住墙后回填土，便于承载码头不同荷载，然后将实际荷载传递到基地和基础结构中。

另外，胸墙还能起到连接墙身结构的作用，便于固定防冲设施。

（2）基础：基础部分功能主要为将经由墙身传下的外力传递到地基中，便于减少地基应力和建筑物沉降；再者，可以确保地基免受水流与波浪淘刷，同时稳固墙身。

若墙身使用预制安装结构，常常将抛石基床作为主要基础。

（3）墙后回填土：岸壁式码头建筑物中，墙体后面要进行回填砂土，便于建立起码头地面。

为了减少墙后土压力，一些重力式码头多与墙背相连，然后合理应用摩擦角与粒径材料开展回填操作，便于降低棱体压力。

（4）码头设备：主要是方便船舶靠离泊的设施设备，如系船柱和橡胶护舷等。

重力式码头结构形式分类和墙身结构密切相关，结合墙身结构情况，可以将重力式码头分成以下几种：沉箱结构、块体结构、大圆筒结构、格形钢板桩结构、浆砌石结构、现浇混凝土结构等。

重力式码头沉箱安装施工技术问题与对策摘要：我国的码头建筑项目对于施工单位提出了更高的建设要求，在进行沉箱安装施工时，更是要注意施工工艺的提高，保障码头建设的整体质量达到施工要求标准。

本文对重力式码头沉降施工技术进行探讨，以阐述重力式码头沉箱安装施工技术研究的主要问题、主要内容。

关键词：重力式码头；沉箱安装；安装问题；预防措施为了满足运输业的发展需求，海上运输的船舶逐渐呈现出大型化的发展趋势，对于港口的要求也在逐渐提高。

沉箱安装的是否合理关乎到码头建设的质量，也是码头建设项目的重要参照，必须得到施工单位的重视。

为了确保沉箱安装的工程质量，就必须积极改进施工工艺，采取科学的措施对于可能出现的各种问题进行有效的预防和控制，保障重力式码头的安全使用。

1 重力式码头沉箱的施工要点1.1 基槽与基床的施工要点由于重力式码头是一种依靠重力保持稳定的结构，地基的承载力必须在250kPa 以上，并且贯入击数必须在35a 以上。

如果达不到这个要求，可以通过换置地基或者复合地基等办法进行处理，但要注意将下卧硬层的均匀程度和埋置深度纳入考虑，选择合适的处理手段。

一般来说，处理方法有以下几种：以粗砂和开山石等代替原本的软土层；深层可采用水泥拌合的方式；或使用沉埋式大圆筒结构物等办法。

底面基面可使用人造基床达到提高可靠性的目的，通常使用夯击平整的抛石基床。

1.2 沉箱的施工要点1.2.1 施工准备（1）首先预制沉箱，然后预制沉箱通过民用船运输到施工水域。

然后从入口阀处灌入灌槽内，并在此过程中，进行粗定位。

（2）根据实际水位和沉箱离基床底部的距离进行验算，当下沉到保持基床约1m 的距离，然后粗定位；然后通过沉井预顶埋环和手拉葫芦相连，将手拉葫芦逐步收紧，直到沉箱下沉到距基床顶面约0.5m 的距离位置时停止注水，对沉箱的四个角垂直差进行整平，通过细节部位可以通过控制进水量调节进水阀、沉箱阀，布置如图1 所示。

（3）粗定位完成后，继续注水，逐渐下沉到距床面顶部约30cm位置。

重力式码头中沉箱和圆筒结构的优化选择探讨重力式码头是一种常见的港口工程结构，通常用于固定和支撑船舶停靠和装卸货物。

在码头结构中，沉箱和圆筒是常用的重力式码头结构形式。

它们具有承载能力强、抗风浪能力好、施工便利等优点，因此被广泛应用于各类港口工程中。

本文将对沉箱和圆筒结构进行对比，分析其优化选择，并探讨其在重力式码头工程中的应用。

一、沉箱结构的特点和优化选择1. 沉箱结构是一种以混凝土为主要材料，通过自重承担货物和船舶的荷载，同时利用水密性和浮力来保持平衡的重力式结构。

其主要特点包括承载能力强、施工方便、造价较低等优点。

2. 在设计和选择沉箱结构时，需要考虑水域环境、航道条件、港口用途等因素，以便确定沉箱的尺寸、数量和布置形式。

还需考虑港口水深、地质条件、波浪和风暴潮等因素，以保证结构的稳固性和安全性。

3. 优化选择沉箱结构时，需要考虑以下几个方面：首先是沉箱的尺寸和数量，根据船舶吨位、货物种类和港口用途确定沉箱的尺寸和数量；其次是沉箱的布置形式，根据水域环境、航道条件和地质条件等选择合适的布置形式，以保证结构的稳固性和安全性；最后是沉箱的制作和施工工艺，需要选择合适的混凝土配方、模板制作和浇筑工艺，以保证结构的质量和可靠性。

三、沉箱与圆筒结构的优劣比较1. 沉箱结构的优势在于承载能力强、施工方便、造价较低等优点，适用于不同水深和不同地质条件的港口工程；而圆筒结构的优势在于抗风浪能力强、结构稳定、使用寿命长等优点，适用于恶劣水域环境和高风险地质条件的港口工程。

2. 沉箱结构的劣势在于受限于施工工艺和水深条件，不适用于极深水域和恶劣地质条件的港口工程；而圆筒结构的劣势在于制作和安装工艺较为复杂，造价较高，不适用于低成本和短期工程的港口工程。

3. 在选择沉箱和圆筒结构时，需要综合考虑水域环境、航道条件、港口用途等因素，根据具体工程需求和经济条件，进行合理选择和优化设计，以便满足工程的安全性、可靠性和经济性要求。

重力式码头中沉箱和圆筒结构的优化选择探讨近年来，随着港口运输的不断发展，重力式码头建设也得到了迅猛的发展。

其中，沉箱和圆筒结构是两个主要的建筑形式。

两种形式均有其特点和优缺点，因此，在具体实践中，需根据建设需求、环境条件和技术要求等多方面考虑，选择适合的结构形式，以确保码头的安全和经济性。

首先，沉箱结构具有较大的自重，使其在固定地基条件下可保持高度稳定，承载力较强，适用于大型码头的建设。

此外，沉箱结构施工较为简便，可以采用预制工厂化生产，缩短建造周期，提高质量和效率。

但沉箱一般是水平放置的，同时横向稳定性较差，且隔板容易受到冲击损坏，因此，沉箱结构对于波浪、涌浪等外界环境条件的要求较高，需要进行充分考虑和设计。

相比之下，圆筒结构具有较为优秀的横向稳定性和耐冲击性能。

在遇到断面速度较高的船只冲击时，其表面受力分布较为均匀，因此圆筒结构的表现更为出色。

同时，圆筒结构可以针对不同的环境条件进行相应的隔板密度和布置设计，以提高其承载能力和稳定性。

但是，圆筒结构的施工比较复杂，需要进行现场制作，耗时较长，价格也相对较高。

此外，圆筒结构的垂向稳定性不如沉箱，需要进行钢筋混凝土填充或反向浇筑等加强措施。

针对以上不同特点，优化选择沉箱和圆筒结构需要综合考虑多方面因素。

在具体实践中，需根据重力式码头的建造尺度、船只运载量、环境条件、施工周期和费用等诸多因素进行综合分析和判断。

如果需要建造大型、承载量较高、外界环境条件相对恶劣的码头，则沉箱结构可能更为适合；如果建造规模较小、船只承载量较低、环境条件相对较为平静的码头，则可以选择圆筒结构。

在实际应用中，还可以根据具体需求进行结合使用，如沉箱结构与圆筒结构组合，以充分发挥各自的优势。

总之，重力式码头中沉箱和圆筒结构均有其特点和优缺点。

在优化选择时，需充分考虑外界环境条件、建设要求、技术条件和经济性等多方面因素，以确保码头的安全性、稳定性和经济性。

同时，还需进行详细的设计和计算，确定最佳方案，以实现最佳效果。

重力式码头中沉箱和圆筒结构的优化选择探讨重力式码头是一种广泛应用于各种港口的码头结构，它的主要特点是通过大型重力式沉箱或者圆筒结构来实现码头的稳定性和承载能力。

在设计重力式码头时，沉箱和圆筒结构是两种选择，它们各自有着不同的特点和适用范围。

本文将探讨以什么条件和考虑为基础去优化选择沉箱或者圆筒结构。

首先，沉箱是沉入海床的大型箱状结构，可分为整箱式和分箱式两种。

整箱式沉箱较常见，特点是结构简单、施工方便、无需拼装、各部位紧密连接。

而分箱式沉箱则与整箱式沉箱相反，特点是由多个小型箱体组合而成，能适应各种场地限制。

沉箱的优点是结构稳定，能承受较大的横向力和重力荷载，并且其结构较为坚固牢固，具有较强的抗风、抗浪、抗冲刷能力。

沉箱还能够绝热、防水性能优良，不容易受到海水侵蚀和腐蚀。

当然，沉箱的缺点也很明显，如成本较高、施工难度大，而且重量较大，需要大型设备运输。

此外，如果海底地质条件不好，沉箱的建设需要很高的技术难度和资金投入。

其次，圆筒结构可以用钢筋、混凝土等材料制成，在码头的抗风、抗浪方面有很好的表现。

圆筒结构的优点是施工方便、成本较低、适用性广泛。

圆筒结构最大的优点是具有良好的自承式能力，可以不需要沉箱的辅助，直接打入海底即可实现固定。

此外，它的设计灵活，可以适应不同类型的码头和岸边斜率。

与沉箱相比，圆筒结构的制造成本较低，施工周期短，适应性强。

并且，圆筒结构的可维修性好，可以随时进行维护保养。

不过圆筒结构的缺点是自垂性较差，自行稳定能力较弱，需要辅助使用锚栓和锚链来增加抗横向风浪的能力。

综上所述，在选择沉箱还是圆筒结构时，应根据实际需要进行合理的选择。

当需要防风、防浪、防潮和抗弯扭时，应该选择沉箱，因为它的结构更为坚固。

而当需要节省成本、提高建设效率和适应性时，可以选择圆筒结构。

此外，现在更多码头建设中采用沉箱和圆筒结构的组合使用，两者相互补充，从而最大化利用各自的优势，在保障建设质量的同时降低成本和提高效率。

第18卷 第3期 中 国 水 运 Vol.18 No.3 2018年 3月 China Water Transport March 2018收稿日期：2017-11-20作者简介：牛红林（1983-），男，广东广州人，中交第四航务工程勘察设计院有限公司工程师，从事港工设计工作。

实例探析重力式码头结构设计优化牛红林，周野摘 要：重力式码头是港口工程施工过程常用的一种结构形式，为保证重力码头的施工质量，需做好码头结构的设计工作。

文章以实际工程为例，对重力式码头原设计方案进行了分析，然后对重力式码头结构设计优化进行了探讨，保证了工程的顺利施工，可供参考。

关键词：基槽开挖；轻沉箱结构；护底优化中图分类号：U656.1 文献标识码：A 文章编号：1006-7973（2018）03-0155-02一、工程概况根据某地区2030年土地使用规划，为满足工业和基础设施建设用地需求，某地区陆续推出大量填海造地招标项目。

项目位于某地区码头疏浚工程一期的南侧，工程建设规模主要包括：（1）港池水域及航道疏浚；（2）沉箱码头（岸线约9,063m ）；（3）纳泥围堰及砂堤；（4）1.4亿方陆域形成和约366.39ha.地基处理；（5）TSBE 现有道路拓宽工程；（6）沉箱预制厂及配套工程。

二、原设计方案以及方案特点 1．原案结构原方案中典型护底断面图如图1所示。

原案中共计沉箱229个，针对地形高低不同，采用了2种典型沉箱：39.9m ×20.0m ×28.15m （L ×W ×H ）及39.9m ×20.0m ×29.9m （L ×W ×H ）。

沉箱仓格数量均为8×4个；沉箱前壁、侧壁及后壁厚度为500mm ，沉箱内隔仓壁厚为300mm 。

H=28.15m 高度沉箱前、后趾长分别为：6.0m 及2.2m ；H=29.9m 高度沉箱前、后趾长分别为：6.5m 及2.5m 。

浅谈威海港重力式码头优化及分析摘要：该工程建设规模为两个10万吨级、两个7万吨级、两个5万吨级泊位。

该码头为重力式突堤码头。

突堤西侧长720米，东侧长835米，宽300米，泊位总长度为1855米。

码头前沿水深为-14.3m~-16.5m，顶面标高为5.0m。

关键词：威海港；重力式码头；工程概况；优化分析一、引言威海港新港区位于威海湾南岸，地理坐标为372706N，1221206E，行政区划属威海市经济技术开发区。

该工程建设规模为两个10万吨级、两个7万吨级、两个5万吨级泊位。

该码头为重力式突堤码头。

突堤西侧长720米，东侧长835米，宽300米，泊位总长度为1855米。

码头前沿水深为-14.3m~-16.5m，顶面标高为5.0m。

二、工程概况及自然条件1、水文条件设计水位：设计高水位 2.30m；设计低水位 0.00m威海新港区主要受来自NE向波浪的侵袭，偏东方向的波浪由于受防波堤的阻挡，波浪不能直冲港内，仅有部分波浪绕射进入，且其尺度和作用都不太大。

偏西北向由于陆地和刘公岛的阻隔，也没有外部波浪的侵入，所以进入本区的波浪影响最大的方向主要是NE向的。

经实测资料分析，以ENE方向的波浪最大。

2、地质条件本区位于华北地台鲁东隆起胶北凸起乳山～威海复北斜北部，基底是由元古界胶东群组成。

自基底形成以后，本区长期处于隆起剥蚀状态，没有接受沉积，中生代时，形成了一些断裂构造并有岩浆岩侵入，新生代只在第四纪时局部地区形成了残坡积、冲积、海积等沉积物。

地貌类型属于滨海浅滩堆积成因。

工程场区天然水深在8～9m。

2.1土层分布及其工程地质性质据烟台市勘察设计研究院有限公司2005年7月的钻探资料，工程场区各岩土层分布及其工程地质性质综述如下：（1）淤泥质细砂（Q4m）：普遍分布，层位连续。

层顶高程-8.60～-9.00m（当地理论最低潮面，后同），层厚0.9～5.6m。

深灰～黑褐色，饱和，含多量淤泥，呈松散状态。

探讨重力式结构码头施工技术以及问题随着我国港口规模的不断扩大和码头建设的不断推进，结构码头的建设方式也越来越多样化，其中重力式结构码头是现在应用较为广泛的建设方式。

重力式结构码头的施工技术相对简单，效率高，能够满足码头建设的多方面需求，但是在实际应用中，仍存在着一些问题和挑战，本文将对重力式结构码头的施工技术进行探讨并分析其问题。

一、重力式结构码头的施工技术1. 设计方案的制定重力式结构码头的建设需要根据具体的水深、波浪、土质等环境条件，以及运营需求、工期等因素考虑，制定适合的设计方案。

设计方案要考虑到码头使用的安全、经济、环保等多方面因素，同时要合理分配资源，优化设计方案，以满足投资人的要求。

2. 施工现场的准备重力式结构码头施工需要充分的物资和人力支持，需要给予充足的关注，在施工现场要做好物资和人员的统筹安排。

施工前，要进行土层勘探和取样，以确保施工的安全和质量。

此外，还需要进行测量，标记出码头的边界和施工要点。

3. 重力式结构码头的施工重力式结构码头是将生产制造完成好的混凝土块直接运输至现场，并将其遮盖在海床上的一种建设方式。

在施工时，需要先按设计方案的要求，把混凝土块进行妥善的组合，并用钢筋等装置将它们紧密地固定起来。

二、重力式结构码头的问题尽管重力式结构码头在一定程度上简化了施工工艺，但在实际操作过程中，仍存在一些问题。

1. 投资成本高重力式结构码头的建设需要一定的物资和人力资源，因此投资成本高，有些地方财政条件不允许全面采用该建设方式。

2. 长期使用效果难以预期重力式结构码头的长期使用效果特别是在海洋环境恶劣的区域效果难以预期，使用寿命不如预期中长，严重影响了码头的经济效益。

3. 社会环境问题重力式结构码头施工及其使用过程中，会产生较大的废水和废气的排放，对海洋环境的生态和生物链产生一定的影响，需要采取必要的措施予以遏制。

三、结论重力式结构码头是一种常用的建设方式，它在施工方面有诸多优点，可以为港口工程提供保障，但同时也存在不少问题。

重力式码头中沉箱和圆筒结构的优化选择探讨重力式码头是一种解决海洋深水载船码头问题的有效技术，在码头的结构组成中，沉箱和圆筒都是常见的基础形式。

但是，在进行码头设计时，需要根据具体的工况情况和机理需求，综合考虑多种因素，对沉箱和圆筒结构进行优化选择。

本文就重力式码头中沉箱和圆筒结构的优化选择进行探讨。

首先，在码头设计中，选择沉箱还是圆筒要考虑码头的找平和承载能力。

沉箱通常选择在海底处运用，因为它带有足够的体积和重量，可以承受更大的荷载。

而圆筒结构则常用于海面处，可以在载荷分散的条件下提供更好的平衡性和结构稳定性。

因此，在确定码头位置和设计负荷情况的基础上，需要考虑基础结构的选择。

对于沉箱，需要调整其重量和体积大小，以支持更大的荷载。

对于圆筒结构，需要的是强度和平衡性的平衡，以支持良好的结构稳定性和负荷承担力。

其次，在设计过程中，还需要考虑码头的翻滚，涨落和海浪冲击等自然力的影响。

沉箱的优势在于对海浪影响的一定程度的抵抗和稳定性保持，而圆筒结构引入了氧气和水浪的旋转力，对海浪影响起到了缓冲作用，更有利于码头的稳定。

但不能忽视的是，圆筒结构还需要通过优化结构设计和加强混凝土质量来提高强度和冲击抗力。

在考虑自然力因素的影响时，沉箱结构和圆筒结构在设计上需要定制化，以使其更好的适应海上的复杂环境。

最后，在码头建设的可持续发展上，需要考虑结构的成本和安全性。

沉箱在施工中要求接触面积更大，相比于钢结构需要更多的钢材和安装工作同时需要大型的加工设备，与之相比，圆筒结构更容易控制成本节约能源和广泛运用于合理的结构安全性提高。

可以通过结构的建造和维护来确保长期稳定使用，同时保持人工成本和材料成本控制的合理性。

在总体上，无论沉箱或圆筒结构的优化选择都需要考虑多个因素，包括基础结构类型和位置，自然力的影响和长期成本。

通过对这些因素的综合以及在工程管理的优化上的把握，在设计阶段就能让结构工程实现成功，同时达到目标的高效率和可持续性。
