5_ OptiX iManager T2100&T2000系统介绍

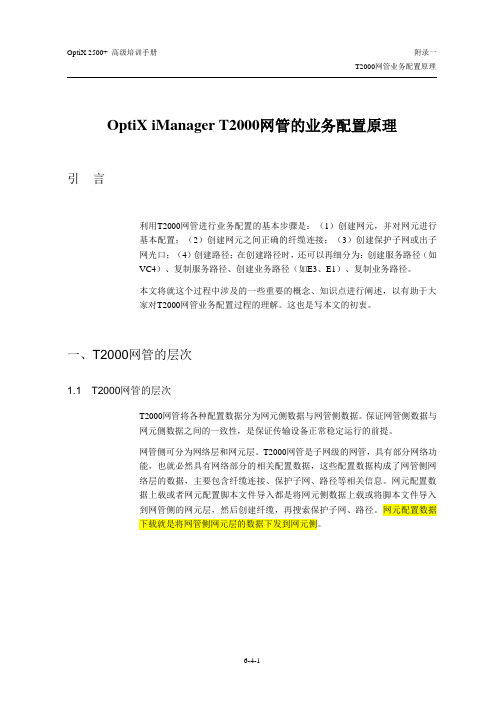

OptiX iManager T2000网管的业务配置原理引言利用T2000网管进行业务配置的基本步骤是：（1）创建网元，并对网元进行基本配置；（2）创建网元之间正确的纤缆连接；（3）创建保护子网或出子网光口；（4）创建路径；在创建路径时，还可以再细分为：创建服务路径（如VC4）、复制服务路径、创建业务路径（如E3、E1）、复制业务路径。

本文将就这个过程中涉及的一些重要的概念、知识点进行阐述，以有助于大家对T2000网管业务配置过程的理解。

这也是写本文的初衷。

一、T2000网管的层次1.1T2000网管的层次T2000网管将各种配置数据分为网元侧数据与网管侧数据。

保证网管侧数据与网元侧数据之间的一致性，是保证传输设备正常稳定运行的前提。

网管侧可分为网络层和网元层。

T2000网管是子网级的网管，具有部分网络功能，也就必然具有网络部分的相关配置数据，这些配置数据构成了网管侧网络层的数据，主要包含纤缆连接、保护子网、路径等相关信息。

网元配置数据上载或者网元配置脚本文件导入都是将网元侧数据上载或将脚本文件导入到网管侧的网元层，然后创建纤缆，再搜索保护子网、路径。

网元配置数据下载就是将网管侧网元层的数据下发到网元侧。

保护子网及路径的搜索是在网管侧的网元层进行的。

如何理解这一点呢？我们可以做个实验来证明。

我们选择一个已完成系统配置的传输子网测试。

首先在配置数据管理中初始化网元侧数据，这时只在网管侧的网元层和网络层存在配置数据了；第二步，从网络层删除保护子网，这样在网络层数据中就没有保护子网及该子网上的路径的信息了；最后，我们搜索保护子网、路径，仍可以将上述从网络层删除的保护子网和路径搜索出来。

据此我们就可以断定T2000网管中对保护子网及路径的搜索是在网元层进行的。

同样，我们也可以用这种方法来确认T2000网管的某个操作是对网元侧，还是对网管侧的网元层，或者是网管侧的网络层。

在网络层进行的操作，如果要下到网元侧，都得经过网元层下发的；也就是说在网络层的操作不会直接对网元操作，而是通过网元层下发。

OptiX iManager T2000网管保护子网问题处理方法optiximanagert2000网管保护子网问题处理方法optiximanagert2000网管保护子网问题处置方法目录1.1背景科学知识............................................................................ .. (ii)1.1.1与保护子网相关的几个概念..............................................................ii1.1.2t2000网管中“保护子网”的类型...................................................iv1.1.3t2000网管中“保护子网”的管理....................................................v1.1.4t2000网管中保护子网的运用..........................................................vi1.2“保护子网”常见问题处理思路.................................................................vi1.3典型案例：.......................................................................... .. (ix)1.3.1案例一：t2000网管建立纤缆相连接时在光板列表中打听没必须挑选的光板.......................................................................... .........................................ix1.3.2案例二：创建efs板业务时在光板列表中找不到要选择的单板.....ix1.3.3案例三：搜索保护子网时提示错误信息:\...............................x1.3.4案例四：1+1线性复用段两端恢复方式不一致导致无法搜索到保护子网............................................................................ ........................................x1.3.5案例五：纤缆连接错误和网元侧逻辑系统配置错误导致保护子网搜索不成功............................................................................ .......................................xi1.3.6案例六：t2000网管无法搜索到10g 设备的无保护环保护子网....xii1.3.7案例七：创建无保护链时提示\网元类型和所创建的群路板类型不符\1.3.8案例八：在t2000网管上创建带软中继的保护子网不成功...........xiii1.3.9案例九：sdh设备经过1600g设备创建保护子网无法成功.........xiv1.3.10案例十：保护子网配置不规范导致的离散业务问题处理 (xv)1.1背景科学知识1.1.1与保护子网相关的几个概念【网元层数据】存放于网管侧的网元配置数据。

OptiX iManager T2000 网管数据备份与恢复1背景知识介绍1.1T2000 网管数据T2000网管侧数据可分为网络层和网元层。

T2000 网管是子网级的网管，具有部分网络功能，也就必然具有网络部分的相关配置数据，这些配置数据构成了网管侧网络层的数据，主要包含纤缆连接、保护子网、路径等相关信息。

网元配置数据上载或者网元配置脚本文件导入都是将网元侧数据上载或将脚本文件导入到网管侧的网元层，然后创建纤缆，再搜索保护子网、路径。

网元配置数据下载就是将网管网元层的数据下发到网元侧。

1.2网元的数据库在网元的主控板中，为了保存配置数据，提供了三种数据库，分别是MDB、DRDB和FDB0/1。

为了确保网元的配置数据能得到及时的备份，因此在网元配置数据更改后需要及时备份网元数据库。

1.2.1MDB：动态数据库，内存运行数据库（掉电不保存），主机软件运行时配置、告警、性能、通讯等应用模块使用的数据库。

1.2.2DRDB：静态数据库，对于有NVRAM的SCC板，该库为掉电保护库；对于没有NVRAM的SCC板，则该库会掉电不保存，如果数据库发生变化，每30 分钟将数据库从DRDB备份到FDB0 和FDB1。

如果新配置数据未能及时保存到FDB0/FDB1数据库中，则在设备掉电后出现SCC板新配置数据丢失，影响业务。

1.2.3FDB0 、FDB0：用于备份的数据库，FLASH数据库存储区1 和2。

正常工作时，网元直接读写MDB，DRDB与MDB保持动态同步。

2数据备份/ 恢复操作T2000网管中常用的数据备份/ 恢复操作有：（1）校验网元侧配置数据和T2000 侧配置数据是否一致；（2）上载、下载网元的配置数据；（3）备份网元数据库：把数据备份到网元FDB1、FDB0数据库中；（4）脚本文件导入导出：把T2000 侧配置数据导出为脚本文件保存，同时也可从脚本文件把配置数据导入到T2000；（5）备份T2000数据库：设置定时备份的模式、时间；启动立即备份；（6）恢复T2000 数据库：系统运行异常时可以通过备份的数据进行恢复。

资料版本编写部门产品版本使用对象产品名称资料编码理解T2000网管业务配置原理描述作 者修订版本日 期修 订 记 录日 期批 准日 期审 核日 期审 核日 期拟 制深 圳 市 华 为 技 术 有 限 公 司目 录15七维护建议...............................................................146.1导出方式..........................................................14六网管配置数据的导出.....................................................135.3脚本文件的导出导入..............................................135.2脚本文件的类型....................................................125.1脚本全新的命令行................................................12五T2000网管的脚本.......................................................114.3告警的各种操作....................................................114.2告警的各种属性设置................................................114.1性能查询..........................................................11四性能与告警.............................................................113.4路径的删除........................................................103.3路径的激活与去激活................................................93.2VC4路径的创建与搜索...............................................73.1理解路径...........................................................7三路径....................................................................52.5保护子网的创建与删除...............................................52.4孤立节点...........................................................42.3出子网光口.........................................................32.2保护子网...........................................................32.1纤缆连接新的资源.................................................3二保护子网与出子网光口....................................................11.1T2000网管的层次....................................................1一T2000网管的层次........................................................1引言......................................................................1理解OptiX iManager T2000网管的业务配置原理......................................理解OptiX iManager T2000网管的业务配置原理引言利用T2000网管进行业务配置的基本步骤是1创建网元并对网元进行基本配置2创建网元之间正确的纤缆连接3创建保护子网或出子网光口4创建路径在创建路径时还可以再细分为创建服务路径如VC4复制服务路径创建业务路径如E3E1复制业务路径本文将就这个过程中涉及的一些重要的概念知识点进行阐述以有助于大家对T2000网管业务配置过程的理解这也是写本文的初衷一T2000网管的层次1.1T2000网管的层次T2000网管将各种配置数据分为网元侧数据与网管侧数据保证网管侧数据与网元侧数据之间的一致性是保证传输设备正常稳定运行的前提网管侧可分为网络层和网元层T2000网管是子网级的网管具有部分网络功能也就必然具有网络部分的相关配置数据这些配置数据构成了网管侧网络层的数据主要包含纤缆连接保护子网路径等相关信息网元配置数据上载或者网元配置脚本文件导入都是将网元侧数据上载或将脚本文件导入到网管侧的网元层然后创建纤缆再搜索保护子网路径网元配置数据下载就是将网管网元层的数据下发到网元侧保护子网及路径的搜索是在网管侧的网元层进行的如何理解这一点呢我们可以做个实验来证明我们选择一个已完成系统配置的传输子网测试首先在配置数据管理中初始化网元侧数据这时只在网管侧的网元层和网络层存在配置数据了第二步从网络层删除保护子网这样在网络层数据中就没有保护子网及该子网上的路径的信息了最后我们搜索保护子网路径仍可以将上述从网络层删除的保护子网和路径搜索出来据此我们就可以断定T2000网管中对保护子网及路径的搜索是在网元层进行的同样我们也可以用这种方法来确认T2000网管的某个操作是对网元侧还是对网管侧的网元层或者是网管侧的网络层在网络层进行的操作如果要下到网元侧都得经过网元层下发的也就是说在网络层的操作不会直接对网元操作而是通过网元层下发比如在网络层创建的保护子网路径创建成功后网元层就有了相应的配置数据然后网元层再下发到网元侧最终完成对设备侧的配置为什么这样做呢这是因为T2000是子网级网管也就是说具有网元级网管的全部功能及网络级网管的部分功能根据ITU-T 的建议网络级网管是不能直接操作网元的她必须通过网元级网管来对网元进行各项操作T2000网管在传输网管体系中位置二保护子网与出子网光口2.1纤缆连接新的资源T2000网管与RMS NES网管相比区别很大的一点就是T2000网管关注纤缆连接在RMS NES网管中纤缆连接或称链接是作为一个附属品存在的网元之间是否有纤缆连接对建立复用段保护环等保护结构是没有影响的而在T2000网管中纤缆连接是构成保护子网的必要资源之一她明确了网元之间的纤缆连接关系当然这种连接关系必须是设备侧光纤连接在网管侧的正确反映一旦这种连接关系确立了也就明确了网元之间是通过哪个光口连接起来的这样在创建保护子网时T2000网管就能根据这种连接关系来给网元配置逻辑系统并将光口映射到具体的逻辑系统中去只有正确创建了网元之间的纤缆连接关系才能创建保护子网我们用T2000网管进行设备自动发现时搜索到的链接关系目前只对10GMADM设备是正确的但其他设备类型一般是不正确的这个问题不是网管的问题而是需要设备的支持我们希望在不久的将来对所有设备T2000网管都能直接将纤缆连接关系正确地搜索并创建起来2.2保护子网保护子网是指具有完整自保护功能的网络结构它是构成传输网络的网络单元在T2000网管中保护子网是一个广义的概念它不仅包括具有完整自保护功能的网络结构如复用段环通道保护环等还包括无自保护功能的网络结构如无保护环无保护链等在T2000网管中保护子网不再是原来NES RMS网管中单纯的复用段环或通道保护环而是一个网络级的概念它的组成要素包括网元设备纤缆连接也就是说构成保护子网的资源包括网元和纤缆只有创建了网元对网元做了基本配置并且网元之间的纤缆连接已正确建立才有足够的资源来创建保护子网这些也就是创建保护子网的前提如果要用逻辑系统的观点来看的话那么创建保护子网的实质就是通过创建保护子网给各网元配置了相应的逻辑系统并将各单板光口或VC4映射到逻辑系统中去同时将这些孤立的逻辑系统联系起来构成一个完整的网络结构从这里也可以看出保护子网与逻辑系统不同逻辑系统是一个孤立的网元级的概念而保护子网则是全网性的网络级的概念那些配置了可以构成保护子网的逻辑系统的网元如果在网管侧没有正确的纤缆连接是无法构成保护子网的这些逻辑系统只能是孤立节点更进一步而言未属于任何保护子网且不属于出子网光口的逻辑系统就是孤立节点如果原来某网元上已经存在逻辑系统且与所要创建的保护子网逻辑系统完全相同则在创建保护子网出子网光口时不再在该网元上创建逻辑系统即创建了保护子网后从网络层删除该保护后又创建该保护子网这时在网元上只有一个逻辑系统对于出子网光口也一样若从网络层删除后再创建出子网光口就像是把原出子网光口变成的孤立节点再转换为出子网光口2.3出子网光口出子网光口也称为出系统光口是一个网络级的概念对它的理解可分为以下几个方面1出子网光口主要用于华为光网络设备与外界即不在T2000的系统管理域之内的对接只能在网管侧创建无法搜索出来这是出子网光口与保护子网的一大区别例如四个Optix 2500设备组成的msp环带一个朗讯设备的链而且有链到环之间的业务即需要在节点处的2500设备上配环到链的业务然而T2000网管不能管理其他厂家的设备这就给节点处业务的配置带来了麻烦因为不可能在T2000上只用一个网元建立起链建立不了链也就配置不了逻辑系统相应的业务也就无法创建也正是为了解决类似问题T2000中才引入了出子网光口这个概念2单纯用命令行是创建不了出子网光口的用命令行配置时通过上载后那些与外界对接的逻辑系统其实就是无保护的TM的逻辑系统进行保护搜索后只是孤立节点需要手工将它们创建成出子网光口3在T2000网管中创建出子网光口的条件TM 无保护无纤缆连接这也很好理解如果知道纤缆如何连接的话那就是T2000系统管理域内部的了既然是与外界系统的连接当然就不可能有什么保护4出子网光口只能创建在SDH 级别的单板的无纤缆连接指网管侧的端口上5什么时候用得最多现在是10G MADM 设备用的出子网光口最多因为它的端口要么成环或带链要么和其他公司设备或直接与交换机连接对于后者当用T2000网管中的路径管理进行业务配置时就都得建出子网光口6出子网光口与孤立节点的区别二者在实质上都是逻辑系统孤立节点指的是未属于任何保护子网且不属于出子网光口的逻辑系统但满足一定条件即TM 无保护网管侧无纤缆连接的孤立节点就可以创建成为出子网光口出子网光口从网络层删除后就变为孤立节点7在出子网光口之间创建E4路径为什么总提示时隙冲突或提示无支路板或支路板无空闲端口因为对网管而言出子网光口连接的是外面的系统不知道它用了哪个时隙因此在出子网光口上创建路径时不仅仅需要指明网元还需要指明出子网光口所在的单板端口8为什么有的出子网光口可以按时隙划分而有的不行只有以太网或者ATM 板上才可以也只能按VC4创建出子网光口而SDH 网元必须用满所有时隙910GMADM 由于没有逻辑系统因而配置出子网光口纯属网管侧网络层的操作与网元层网元侧无关10出子网光口的删除只能在该出子网光口上没有业务时才可以删除这时是将网络层网元层网元侧相应的数据都删除如果要从网络层删除出子网光口唯一的入口是在保护视图查询出子网光口在列表中选中某些出子网光口点击右键就有从网元侧删除和从网络层删除但这两种删除方式都不会删除网元层相应的数据在网元层还是有无保护TM 的逻辑系统存在只是这时变为孤立节点了2.4孤立节点孤立节点不是指孤立的网元而是指一类特殊的逻辑系统具体说来孤立节点是指未形成保护子网且不属于出子网光口的逻辑系统孤立节点只是一个网元级的概念一个正常运行的传输网络是不应该出现孤立节点的如果查询到孤立节点就要检查一下是否配置有误这点是在用网管进行维护时应该检查的一项对孤立节点的查询也是在网管侧的网元层进行的对这点可以这样来测试首先也是初始化网元侧数据然后从网络层删除保护子网或出子网光口最后查询孤立节点这时原属于该保护子网或出子网光口的逻辑系统都变为孤立节点了2.5保护子网的创建与删除T2000网管中创建保护子网的功能是在传送工作台传送网络保护管理中实现的只要创建了网元做了基本配置并创建了正确的纤缆连接我们就可以在传送网络保护管理中创建各类保护子网了在T2000网管中纤缆已经成为保护子网的一部分了其实创建纤缆就是在有纤缆连接的网元之间建立SPI RS MS路径当然这时还不能在MS路径上直接创建VC4等路径因为这些路径还没被划分到逻辑系统中因此必须创建保护子网首先讨论一下资源共享与按照VC4划分资源共享是指当有多个两个及两个以上保护子网占用同一单板端口资源时必须选择资源共享资源共享的实质就是将相同的单板端口映射到多个的保护子网中我们必须理解的是资源共享是对单板的端口包括光口电口而言对于不同的保护子网经过一个单板的不同的端口这种情况是不需要选择资源共享的值得再强调一下的是只有当多个保护子网经过同一单板端口时才必须选择资源共享如果只是同一端口映射到多个逻辑系统但这些逻辑系统未形成或未创建保护子网这时是不需要选择资源共享的例如3个网元NE20NE21NE22构成一个双纤双向复用段共享保护环然后将该复用段共享保护环从网络层删除这时网管侧的网元层该复用段逻辑系统都还在接下来我们再创建保护子网比如还是双纤双向复用段共享保护环这时不需要选择资源共享就可以创建成功这就说明资源共享是对保护子网而言的只有多个保护子网共用同一单板端口才需要选择资源共享当需要按VC4进行逻辑系统映射时就必须选中按照VC4划分常见的是在创建部分复用段和虚拟共享环时这里不在详述了其次创建保护子网时网管对网元侧的操作在创建保护子网成功后网管就给网元侧配置了逻辑系统如果是复用段环在创建成功后就会把复用段节点ID及恢复时间等参数下发到网元但在搜索复用段环时网管并不检测各逻辑系统的节点ID号而只是根据其逻辑系统是否能构成保护子网来判断这一点可以这样来测试我们建了两个双纤双向复用段共享保护环一个包括三个网元NE1NE2NE3节点ID分别为012另一个包括四个网元NE11NE12NE13NE14节点ID分别为0123然后我们将第一个复用段环的网元NE2与第二个环的网元NE13对调重新连好光纤这时在网元侧各网元的逻辑系统都是MSP ADM RING这时第一个环各网元的节点ID分别为022第二个环各网元的节点ID分别为0113然后搜索保护子网还是能搜索到两个复用段环这时用命令行查询时您会发现复用段参数分别是第一个环022第二环0113显然复用段参数是错误的复用段倒换可能不成功或者倒换了无法恢复这是非常危险的那么怎么解决呢只须重新停止再启动复用段协议那么网元侧的节点ID就正确了也就是第一个环012第二个环0123也就是说重新启动协议会将复用段节点ID重新正确下发这个过程是分两步的先是重下节点ID再启动复用段协议但这时复用段保护参数如恢复时间SD触发条件等并没有重新下发需要手工重新应用一下目前SD触发条件下发不下去以后应该会改进还有要特别指出的是目前T2000网管中创建保护子网时不会对支路径通道的保护属性进行设置也就是说当您创建通道保护环时网管不会自动将相应的支路径的通道保护属设为保护而需要您手工去设置一下这一点一定要记住否则保护倒换可能不成功说明一下PDH接口的通道属性默认是无保护最后讨论保护子网的删除保护子网的删除有两种方式分别是从网络层删除删除保护子网从网络侧删除只是将保护子网从网管的网络层删除在网管的网元层仍然有逻辑系统配置这时仍可以通过搜索保护子网搜索出来这种删除方式不会影响网元设备的正常运行删除保护子网会将保护子网从网管侧网元侧一起删除网元侧的逻辑系统也被删除了这时当然无法搜索出来删除保护子网的前提是只有在该保护子网上无VC4E4E3E1等路径时才可以删除该保护子网还有一种间接的方法可以从网络层删除保护子网那就是直接删除纤缆直接删除纤缆会将经过该纤缆的路径保护子网都从网络层删除但有点值得说明的是出子网光口不会被删除因为出子网光口不需要纤缆三路径3.1理解路径路径是一种传送实体负责将信息从路径源端的输入传递到路径宿端的输出并对传递信息的完整性实施监视[引自韦氏宝典p103]这里我们不对路径的理论作深入的讨论我们只对T2000网管涉及的各种路径进行分析根据路径所在的层次可把路径分为1光层网络路径包括OTSOCH OMS路径2SDH层网络路径包括SPI RS MS VC4E4155M光口业务路径3PDH层网络路径包括E1/T1E3/T3E4(140M155M电口业务)路径对于光层网络路径我们不作介绍对于SPI RS MS路径前面已简单介绍过了创建纤缆就是创建了纤缆连接的网元之间的SPI RS MS路径但这时这些路径还不能用作载体因为它还没映射到具体的逻辑系统中只有在创建了保护子网后这些路径才能成为下级路径的载体我们称为服务层路径我们先探讨路径的方向问题每个SPI RS MS路径都含有正向反向两条路径这是因为T2000网管中创建的纤缆连接都是双纤双向的这一点尤其在创建下级路径如VC4E4路径时是必须明确的在创建VC4E4路径时路径源和宿的方向是必须与它的载体MS路径的源宿方向一致的例如两个网元NE301NE302由一条纤缆连接组成一个无保护链这时MS路径就有两条源NE301NE302宿源NE302NE301宿这样在建VC4路径时若是以NE301为源NE302为宿则在指定服务层路径时就必须选择源NE301NE302宿这个方向的MS路径反之则必须选源NE302NE301宿方向的MS路径否则创建不成功这一点不算限制的限制估计在以后的版本中会解除接下来分析一下VC4路径的单双向单向的VC4路径仅包含正向工作路径只能作为具有相同方向的单向的E3E1的服务路径双向的VC4路径含有两条路径这点与MS路径是相似的但是这两条路径在不同类型的保护子网下是不一样的在除单向通道保护环单向复用段环外的其他保护子网中这双向VC4路径中一条是正向工作路径另一条是反向工作路径如果是单向通道保护环这时两条路径中一条是正向工作路径另一条是反向保护路径或者一条是反向工作路径另一条是正向保护路径这是因为单向通道保护环有自动复制功能为了在网管中要实现这种功能于是就规定单向通道保护环只能建双向VC4路径把工作路径保护路径同时创建如果是单向复用段环则只能建单向VC4路径补充一点正向工作路径反向工作路径是相对路径的源宿方向而言的与源宿方向一致的路径称为正向路径反之则是反向路径而保护路径是相对工作路径而言的下面分析VC4路径和E4路径的区别VC4路径与E4路径的共同点是它们的服务层路径都是MS路径在中间网元有高阶的VC4穿通区别主要在于VC4路径是服务路径可以分段创建但不能上下业务E4是业务路径不能分段创建但能上下业务VC4路径是基于MS路径的高阶VC-4通道路径是E3E1路径的载体是建立E3E1路径的基础换句话说VC4路径的物理层是VC-4通道VC4路径是E3E1的服务层路径既然VC4路径是服务层路径那么在VC4路径的源端宿端就没有业务的上下只是路径经过的中间网元有高阶的VC4穿通VC4路径可以分段创建VC4路径与在SDH业务中的VC4业务是不一样的VC4路径是一个逻辑概念而SDH业务中的VC4是指VC4-通道可装载的业务类型如140M155M在路径中创建此类业务时业务类型应是E4E4路径是一种业务路径在其源端宿端有业务的上下同时路径经过的中间网元有高阶的VC4穿通在T2000网管中E4路径承载的不仅仅是140M电口业务也可以是155M电口光口业务如创建SP08SLO1板的业务时选择的业务类型只能是E4E4路径不能分段创建目前当源宿或中间网元含有10GMADM删除E4路径时有可能存在删除不彻底的情况表现为中间网元的高阶VC4交叉未删除导致路径搜索时会出现源或宿为10GMADM的VC4路径但这与10GMADM不能是VC4路径的源或宿相冲突这个问题在今后的版本中会解决3.2VC4路径的创建与搜索VC4路径的创建有两种方式一种是有中间网元间时端到端的创建另一种是相邻网元间的创建前者在中间网元会有高阶的VC4穿通而后者则没有它对网元侧网管侧网元层都没有任何操作只是在网管侧网络层作了某种标记例如该VC4通道已被占用不能再被其他VC4路径使用等例如有两个构成无保护链的网元NE1NE2在两者之间建一条VC4路径然后从网络层删除该路径接下来搜索路径发现无法搜索上来或者在搜索时选择全量搜索这时也搜索不上来这就证明了相邻网元间创建VC4路径其实只是在网管侧网络层有配置数据而在网元侧网管侧的网元层并无任何配置数据T2000网管对于有中间网元的VC4路径的搜索是基于高阶VC4穿通的只要一个或几个相邻网元都有相应的高阶的VC4穿通并且在它们的两端网元如果没有相应的VC4穿通那么就会搜索到一条两端网元之间的端到端的VC4路径例如有三个网元组成无保护链按顺序分别为NE22NE23NE24中间网元NE23有一高阶VC4交叉两端NE22NE24无高阶VC4交叉在路径搜索时就会搜索到一条NE22NE24的VC4路径如果在中间增加一网元NE25配有一条相应的高阶VC4交叉业务这时链变为NE22NE23NE25NE24这时您还是能搜索到一条NE22NE24之间的端到端的VC4路径假设在NE24网元还有一条高阶VC4交叉业务这时就会无法搜索到一条完整的VC4路径因为这条路径有源或宿有穿通但没宿或没源又如一条由四个网元组成的无保护链NE30NE31NE32NE33建了一条NE30NE33的VC4路径这时在NE31NE32中就有高阶的VC4穿通然后从网络删除原有路径接下来在该无保护链的NE31和NE32之间增加一个网元NE35该网元无任何业务配置现在该无保护链变为NE30NE31NE35NE32NE33最后再去搜索路径这时您无法搜索出原来NE30NE33的VC4路径而是搜索到两条路径NE30NE35NE35NE33这是因为NE31NE32有高阶的VC4穿通而NE30NE35NE33都没有按前述对VC4路径的搜索方式就应该有两条VC4路径也就是说对有中间网元的VC4路径的搜索网管侧只关注是否有高阶VC4交叉对于相邻网元间的VC4路径的搜索是基于是否有可以形成完整业务的低阶交叉E1或E3换句话说相邻网元间如果能搜索到E1/T1E3/T3路径那么就会自动搜索到一条相应的VC4路径而且这条VC4路径是激活的如网元301和网元302构成一个无保护链然后在SDH业务中配置VC12业务当只在一个网元配有业务时另一个网元没有配置相应的业务这时路径搜索是无法搜索到E1路径也就没有VC4路径如果另一个网元配置了相应的业务那么就能搜索到E1路径也就会搜索到对应的VC4路径如果只是在两个相邻网元间创建一条VC4路径该服务路径没有E1E3等路径然后从网络层将该路径删除后再去搜索路径该VC4是搜索不上来的这也说明相邻网元间的VC4路径搜索是基于是否有E1E3等业务路径来判断的3.3路径的激活与去激活在路径视图中创建或复制的路径如果没有激活那这条路径所表达的业务只存在于网管侧没有下发到网元侧只有在激活以后这条路径所表达的业务才会下发到网元侧去激活则是把该路径所表达的业务从网元侧删除但该路径在网管侧仍存在我们知道在T2000网管中有两种配置业务的方法一是单站配置入口在设备维护台业务配置SDH业务二是在路径视图中进行端到端的业务配置这样在SDH业务与路径视图中都可以进行业务的激活去激活这就存在一个同步的问题目前T2000网管中在路径视图或路径管理中所作的操作会在SDH业务中同步表现出来比如在路径视图中激活或去激活一条路径那么这条路径所表达的业务在SDH业务中也会显示为激活未激活但是在SDH业务中所作的操作在路径视图或路径管理中无法实时体现出来如一条路径已激活然后在SDH业务中将路径所表达的业务中的一条业务去激活这时相应网元侧的这条业务已被删除业务中断了但这时在路视图中该路径仍然是激活的也可以说目前这两者之间是单向同步就是SDH业务能同步路径视图中的操作而路径视图无法同步SDH业务中的操作这当然不利于我们用T2000网管进行开局维护等操作我们期待T2000网管新的版本能解决此问题使两者完全同步。
