7-零件的定位与装夹方式的选择

单元综合复习（六）2.3 机床夹具一、单向选择题：1、欠定位是（A）。

A、不允许的；B、允许的；C、不一定。

2、工件在安装定位时，根据加工技术要求实际限制的自由度数少于六个即能满足加工要求，这种情况称为（B）。

A、欠定位；B、不完全定位；C、完全定位。

3、过定位是（C）。

A、不允许的；B、允许的；C、不一定。

4、锥度心轴限制（D）个自由度。

A、2；B、3；C、4；D、5。

5、在球体上铣平面，要求保证尺寸H（如左下图所示），必须限制（A）个自由度。

A、1；B、2；C、3；D、4。

6、在球体上铣平面，若采用如右上图所示的方法定位，则实际限制了（C）个自由度。

A、1；B、2；C、3；D、4。

7、过正方体工件中心垂直于某一表面打一通孔，必须限制（D）个自由度。

A、2；B、3；C、4；D、58、在车床上安装工件时，能自动定心并夹紧工件的夹具是（A）A、三爪卡盘；B、四爪卡盘；C、中心架。

二、多向选择题：1、以下属于工艺基准的有：（A、C、D）。

A、定位基准；B、设计基准；C、工序基准；D、装配基准。

2、定位结果不会使工件定位精度受到影响的定位现象是：（A、D）A、不完全定位；B、过定位；C、欠定位；D、完全定位。

3、机床夹具必不可少的组成部分有（A、B、D）A、定位元件；B、夹紧机构；C、对刀及导向元件；D、夹具体。

三、判断题：1、夹具装夹广泛应用于各种生产类型。

（T）2、工件夹紧后，位置不会再变化，因而也就定位了。

（F）3、在工件的定位安装中，限制的自由度越多越稳定。

（F）4、欠定位是不允许的。

（T）5、过定位系指工件实际被限制的自由度数多于工件加工所必须限制的自由度数。

（F）6、工件装夹在夹具中，凡是有六个定位支承点，即为完全定位。

（F）7、工件装夹在夹具中，凡是有六个定位支承点，就不会出现欠定位。

（F）8、工件装夹在夹具中，凡是超过六个定位支承点，就是过定位。

（F）9、工件装夹在夹具中，凡是不超过六个定位支承点，就不会出现过定位。

第1章1．数控〔NC〕和电脑数控〔CNC〕的联系和区别是什么？答：数字控制〔NC〕简称数控，是指用数字化信号对控制对象进行控制的方法也称数控技术。

我们把以电脑系统作为数控装置构成的数控系统称为电脑数控系统〔CNC〕。

CNC系统的数字处理功能主要由软件实现，因而十分灵活，并可以处理数字逻辑电路难以处理的复杂信息，使数控系统的功能大大提高。

2．数控机床由哪几部分组成，各组成部分的功能是什么？答：〔1〕程序介质：用于记载机床加工零件的全部信息。

〔2〕数控装置：控制机床运动的中枢系统，它的基本任务是接受程序介质带来的信息，按照规定的控制算法进行插补运算，把它们转换为伺服系统能够接受的指令信号，然后将结果由输出装置送到各坐标的伺服系统。

〔3〕伺服系统：是数控系统的执行元件，它的基本功能是接受数控装置发来的指令脉冲信号，控制机床执行元件的进给速度、方向和位移量，以完成零件的自动加工。

〔4〕机床主体〔主机〕：包括机床的主运动、进给运动部件。

执行部件和基础部件。

3．简述闭环数控系统的控制原理，它与开环数控系统有什么区别？答：控制原理：闭环控制数控机床是在机床移动部件上直接安装直线位移检测装置，直接对工作台的实际位移进行检测，将检测量到的实际位移值反馈到数控装置中，与输入的指令位移值进行比较，用差值对机床进行控制，使移动部件按照实际需要的位移量运动，最终实现移动部件的精确运动和定位。

区别：闭环控制系统有反馈装置，而开环没有。

4．选择数控机床的时候应该考虑哪几方面的问题？答：(1)机床的类别(车、铣、加工中心等)、规格(行程范围)、性能(加工材料)。

(2)数控机床的主轴功率、扭矩、转速范围，刀具以及刀具系统的配置情况。

(3)数控机床的定位精度和重复定位精度。

(4)零件的定位基准和装夹方式。

(5)机床坐标系和坐标轴的联动情况。

(6)控制系统的刀具参数设置，包括机床的对刀、刀具补偿以及A TC等相关的功能。

5．数控技术的发展趋势表现在哪几个方面？答：高速高精度、智能化、开放式数控系统、网络数控技术、提高数控系统的可靠性、实现数控装备的复合化、CAD/CAM/CNC一体化，实现数字化制造。

3. 数控加工工艺3.1工件的定位、装夹，加工基准的选择（√）．工件在夹具中或机床上定位时，据以确定加工表面与机床刀具的相对位置的表面（平面或曲面）称为定位基准。

（×）．无论在普通机床或数控机床上加工，首先要分析加工基准。

根据基准的作用不同，我们常把基准分为设计基准、工艺基准、粗基准、辅助精基准。

（×）．粗基准在各道工序中使用时都应认真分析，选择最佳方案。

（√）．毛坯上增加的工艺凸台是为了便于装夹。

（√）当工件的定位基准与工序基准重合时，可以防止基准不符误差的产生。

（×）．用来加强工件的安装刚度而不能限制工件自由度的支承称为基本支承。

3.2刀具的合理选择、安装和调整（×）．模具铣刀就是立铣刀。

（√）模具铣刀是由立铣刀发展而成。

（√）．在用立铣刀切削平面轮廓时，对于外轮廓铣刀半径应小于轮廓的最小曲率半径。

（×）．在用立铣刀切削平面轮廓时，对于内轮廓铣刀半径应大于轮廓的最小曲率半径。

（×）．数控加工首先编制好程序，然后根据程序选择合适的刀具进行加工。

（√）．若普通机床上的一把刀只能加工一个尺寸的孔，而在数控机床这把刀可加工尺寸不同的无数个孔。

(√) ．加工中心上使用的刀具有重量限制。

（√）．数控机床对刀具的要求是高的耐用度、高的交换精度和快的交换速度。

（√）．自动换刀装置的形式有回转刀架换刀、更换主轴换刀、更换主轴箱换刀、带刀库的自动换刀系统。

(√)．主轴准停的目的之一是为了让镗孔后能够退刀。

3.3加工路线的确定以及与加工精度的关系（×）．数控机床和普通机床一样都是通过刀具切削完成对零件毛坯的加工，因此二者的工艺路线是相同的。

（√）．由于数控铣削加工零件时，加工过程是自动的，所以选择毛坯余量时，要考虑充足的余量和尽可能的均匀。

（√）．刀具相对于工件的运动轨迹和方向称加工路线。

（√）．为保证凸轮的工作表面有较好的表面质量，对外凸轮廓，按顺时针方向铣削，对内凹轮廓按逆时针方向铣削。

数控机床零件装夹与夹具选择的技巧与注意事项数控机床作为现代机械加工领域中的重要设备，其零件装夹与夹具选择对于加工质量和效率起着至关重要的作用。

在数控机床加工过程中，合理选择零件装夹方式和夹具，能够确保工件的精度、稳定性和安全性。

本文将介绍数控机床零件装夹与夹具选择的技巧和注意事项。

首先，对于数控机床零件装夹，我们需要考虑以下几个方面。

一、零件的材料和形状不同材料和形状的零件，选择合适的装夹方式和夹具是至关重要的。

例如，对于硬度较高和较重的零件，我们需要选择更牢固和稳定的装夹方式和夹具，以确保加工过程中的精度和安全性。

而对于形状复杂和薄壁的零件，应选用柔性的装夹方式和夹具，以避免变形或损坏。

二、零件的尺寸和重量零件的尺寸和重量也是选择装夹方式和夹具的重要考虑因素。

较小和较轻的零件可以采用机械夹具或磁性夹具进行装夹，而较大和较重的零件则需要选择更牢固和稳定的装夹方式，如气动夹具或液压夹具。

三、零件的加工工艺要求不同的加工工艺对于零件的装夹方式和夹具也有着不同的要求。

例如，对于需要进行多次定位和转位的零件，我们可以使用多点定位夹具或快速换位夹具，以提高加工效率和精度。

而对于需要进行旋转加工的零件，应选择旋转装夹方式和夹具，以确保加工过程中的稳定性和精度。

接下来，针对夹具的选择，我们需要注意以下几点。

一、夹具的刚性和稳定性夹具的刚性和稳定性对于数控机床加工来说至关重要。

选择具有良好刚性和稳定性的夹具，可以减少零件的振动和变形，提高加工精度和表面质量。

因此，在选择夹具时，应尽量避免选用结构复杂、材料差或加工工艺较差的夹具。

二、夹具的精度和重复定位精度夹具的精度和重复定位精度直接影响加工零件的精度和重复性。

为了保证加工的稳定和精度，应选择夹具具有高精度和重复定位精度的夹具。

夹具的精度指的是夹爪、定位孔、定位块等零件在制造和装配过程中的加工精度要求，而重复定位精度指的是夹具在多次装卸后能否保持稳定的定位精度。

工件的定位与定位基准的选择机械加工中，为了保证工件的位置精度和用调整法获得尺寸精度时，工件相对于机床与刀具必须占有一正确位置，即工件必须定位。

而工件装夹定位的方式有：直接找正、划线找正和用夹具装夹三种方式，下面我们讨论工件在夹具中的定位问题。

工件在夹具中的定位涉及到定位原理、定位误差、夹具上采用的定位元件和工件上选用的定位基准等几方面的问题，有关定位误差的计算和定位元件的选用在夹具设计一章讲授，这里只介绍定位原理和定位基准的选择。

一、定位原理1．六点定则工件在夹具中的定位的目的，是要使同一工序中的所有工件，加工时按加工要求在夹具中占有一致的正确位置(不考虑定位误差的影响)。

怎样才能各个工件按加工要求在夹具中保持一致的正确位置呢?要弄清楚这个问题，我们先来讨论与定位相反的问题，工件放置在夹具中的位置可能有哪些变化?如果消除了这些可能的位置变化，那么工件也就定了位。

任一工件在夹具中未定位前，可以看成空间直角坐标系中的自由物体，它可以沿三个坐标轴平行方向放在任意位置，即具有沿三个坐标轴移动的自由度X，Y，Z；同样，工件沿三个坐标轴转角方向的位置也是可以任意放置的，即具有绕三个坐标轴转动的自由度X，Y，Z。

因此，要使工件在夹具中占有一致的正确位置，就必须限制工件的X，Y，Z；X，Y，Z六个自由度。

图2-16工件的六个自由度为了限制工件的自由度，在夹具中通常用一个支承点限制工件一个自由度，这样用合理布置的六个支承点限制工件的六个自由度，使工件的位置完全确定，称为“六点定位规则”，简称“六点定则”。

例如用……使用六点定则时，六个支承点的分布必须合理，否则不能有效地限制工件的六个自由度。

在具体的夹具结构中，所谓定位支承是以定位元件来表达的，如上例中长方体的定位以六个支承钉代替六个支承点(图2-17c)，这种形式的六点定位方案比较明显，下面再介绍其他形式工件的定位方案。

2．对定位的两种错误理解我们在研究工件在夹具中的定位时，容易产生两种错误的理解。

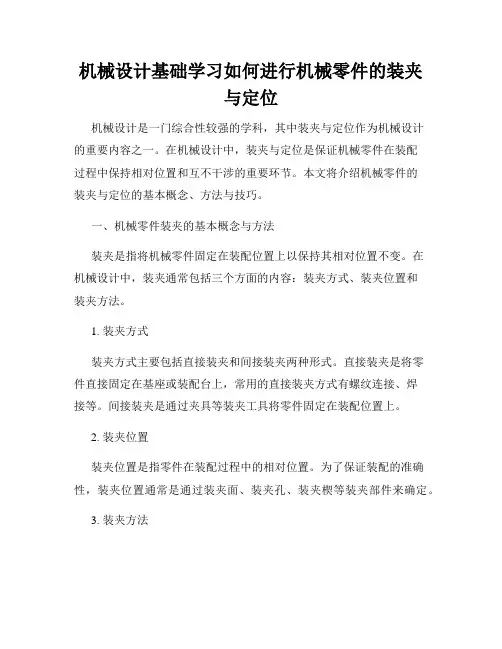

机械设计基础学习如何进行机械零件的装夹与定位机械设计是一门综合性较强的学科，其中装夹与定位作为机械设计的重要内容之一。

在机械设计中，装夹与定位是保证机械零件在装配过程中保持相对位置和互不干涉的重要环节。

本文将介绍机械零件的装夹与定位的基本概念、方法与技巧。

一、机械零件装夹的基本概念与方法装夹是指将机械零件固定在装配位置上以保持其相对位置不变。

在机械设计中，装夹通常包括三个方面的内容：装夹方式、装夹位置和装夹方法。

1. 装夹方式装夹方式主要包括直接装夹和间接装夹两种形式。

直接装夹是将零件直接固定在基座或装配台上，常用的直接装夹方式有螺纹连接、焊接等。

间接装夹是通过夹具等装夹工具将零件固定在装配位置上。

2. 装夹位置装夹位置是指零件在装配过程中的相对位置。

为了保证装配的准确性，装夹位置通常是通过装夹面、装夹孔、装夹楔等装夹部件来确定。

3. 装夹方法装夹方法是指采用何种方式将机械零件装夹在装配位置上。

常见的装夹方法有紧固装夹、中心定位、弹性装夹等。

不同的装夹方法适用于不同的装配要求，设计者需要根据具体情况进行选择。

二、机械零件定位的基本概念与方法定位是指保证机械零件在装配过程中正确的相对位置和方向。

在机械设计中，定位通常包括位置定位和方向定位两个方面。

1. 位置定位位置定位是指确定零件在装配位置上的准确位置。

位置定位通常通过位置销、定位孔、定位销等定位部件来实现。

这些定位部件通常被设计为零件的一部分，并在装配过程中起到相对定位的作用。

2. 方向定位方向定位是指确定零件在装配过程中正确的方向。

为了保证零件装配的正确，通常会采用方向销、方向孔等方向定位方案。

方向定位是为了确保零件在装配过程中具有正确的朝向。

三、机械零件装夹与定位的技巧与注意事项在机械零件的装夹与定位过程中，有一些技巧与注意事项需要注意，以保证装夹与定位的准确性和可靠性。

1. 选择合适的装夹方式和方法根据不同的装配要求和零件特性，选择合适的装夹方式和方法是十分重要的。

车工（数控车床）中级题库+参考答案一、单选题（共88题，每题1分，共88分）1.基准代号由基准符号、圆圈、连线和( )组成。

A、三角形B、数字C、弧线D、字母正确答案：D2.数控机床与普通机床相比，在结构上差别最大的部件是( )。

A、工作台B、主轴箱C、进给传动D、床身正确答案：C3.企业标准由( )制定的标准。

A、行业B、地方C、企业D、国家正确答案：C4.硬质合金的特点是耐热性( )，切削效率高，但刀片强度、韧性不及工具钢，焊接刃磨工艺较差。

A、好B、不确定C、一般D、差正确答案：A5.要想改变三相交流异步电动机的转向，只要将原相序A-B-C改接为( )。

A、B-C-B、A-C-C、C-A-D、A-B-C正确答案：B6.工件的六个自由度全部被限制 ,使它在夹具中只有（）正确的位置 ,称为完全定位。

A、唯一B、三个C、两个D、五个正确答案：A7.切断时，( )措施能够防止产生振动。

A、减小进给量B、减小前角C、增大前角D、提高切削速度正确答案：C8.一般切削( )材料时，容易形成节状切屑。

A、脆性B、塑性C、高硬度D、中等硬度正确答案：D9.典型零件数控车削加工工艺包括( )。

A、伺服系统运用B、典型零件有关注意事项C、典型零件有关说明D、确定零件的定位基准和装夹方式正确答案：D10.坐标系内几何点位置的坐标值均从坐标原点标注或( ),这种坐标值称为绝对坐标。

A、作图B、计量C、填写D、编程正确答案：C11.职业道德的内容不包括( )。

A、职业道德行为规范B、从业者享有的权利C、职业守则D、职业道德意识正确答案：B12.下列( )的工件不适用于在数控机床上加工。

A、毛坯余量不稳定B、形状复杂C、普通机床难加工D、精度高正确答案：A13.当麻花钻的后角磨得偏大时，横刃长度和横刃斜角( )。

A、增大、减小B、增大、增大C、减小、增大D、减小、减小正确答案：C14.使用万用表不正确的是( ）。

A、测电压时,仪表和电路串联B、严禁带电测量电阻C、测电压时，仪表和电路并联D、使用前要调零正确答案：A15.进给方向与主切削刃在基面上的投影之间的夹角是（）。

基 础 技 能 模 块岗位技能：工件在机床上的定位和安装加工必须掌握的一项基本技能，在多数情况下，用车床最常用的附件进行装夹，为后续加工做好准备。

三爪卡盘、四爪卡盘、顶尖、心轴等是数控车常用的夹紧夹具。

2. 独立完成工件的夹紧，保证定位等要求；20小时1. 读图①外形尺寸；②尺寸公差；③形位公差；④表面粗糙度；⑤技术要求；2.刀具：3.夹具：4.量具：游标卡尺、外径千分尺、百分表、划针盘等由于各种工件的形状和大小不同，所以有各种不同的安装方法。

车床常用工件的定位和安装附件有三爪卡盘、四爪卡盘、顶尖、心轴等。

常用的常用工件的定位和安装方法如下：一、工件在三爪卡盘上的安装三爪卡盘是由爪盘体、小锥齿轮、大锥齿轮（另一端是平面螺纹）和三个卡爪组成。

如图3-1所示。

三个卡爪上有与平面螺纹相同螺牙与之配合，三个卡爪在爪盘体中的导槽中呈120°均布。

爪盘体的锥孔与车床主轴前端的外锥面配合，起对中作用，通过键来传递扭矩，最后用螺母将卡盘体锁紧在主轴上。

当转动其中一个小伞齿轮时，即带动大伞齿轮转动，其上的平面螺纹图1-1 三爪卡盘的结构又带动三个卡爪同时向中心或向外移动，从而实现自动定心。

定心精度不高，约为0.05～0.15mm。

三个卡爪有正爪和反爪之分，有的卡盘可将卡爪反装即成反爪，当换上反爪即可安装较大直径的工件。

装夹方法如图3-1所示。

当直径较小时，工件置于三个长爪之间装夹（图3-2a），可将三个卡爪伸入工件内孔中利用长爪的径向张力装夹盘、套、环状零件（图3-1b），当工件直径较大，用顺爪不便装夹时，可将三个顺爪换成反爪进行装夹（图3-2c），当工件长度大于4倍直径时，应在工件右端用尾架顶尖支撑（图3-2d）a) b） c) d)a)顺爪 b)顺爪 c)反爪 d)三爪卡盘与顶尖配合使用图1-2 用三爪卡盘装夹工件的方法用三爪卡盘安装工件，可按下列步骤进行：(1) 工件在卡爪间放正，轻轻夹紧。

(2) 拉上安全罩，开动机床，使主轴低速旋转，检查工件有无偏摆，若有偏摆应停车，用小锤轻敲校正，然后紧固工件。

2023年车工（高级）高频考点训练3卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！卷I一.全能考点(共100题)1.【单选题】程序中的主轴功能，也称为（）。

A、G指令B、M指令C、T指令D、S指令参考答案：D2.【单选题】施工现场潮湿场所开关箱中的漏电保护器，其额定漏电动作电流为（）。

A、≥15mAB、≤15mAC、30mAD、≤30mA参考答案：B3.【单选题】焊机中不与地相连接的电气回路,在规定的使用条件下,其对地绝缘电阻应不低于()MΩ。

A、10B、2.5C、5参考答案：B4.【单选题】装配图上花键连接代号如下：6D—28—X23—X6—其中28&表示A、内径尺寸及配合代号B、外径尺寸及配合代号C、键宽尺寸及配合代号D、外径尺寸与定心方参考答案：B5.【单选题】影响数控系统插补精度的主要因素是。

A、最小脉冲当量B、伺服系统类型C、插补算法D、插补周期参考答案：D6.【判断题】对于没有刀具半径补偿功能的数控系统，编程时不需要计算刀具中心的运动轨迹，可按零件轮廓编程。

参考答案：×7.【判断题】()根据铝合金的相图，可将其分为变形铝合金和铸造铝合金两类。

参考答案：√8.【判断题】加工细长轴一般采用一夹一顶的装夹方法。

参考答案：√9.【单选题】在工件上既需要加工平面，又需要加工孔时，可采用（）。

A、粗铣平面---钻孔---精铣平面B、先加工平面，后加工孔C、先加工孔，后加工平面D、任何一种形式参考答案：B10.【单选题】FANUC数控车床系统中G90X__Z__F__是()指令。

A、圆柱车削循环B、圆锥车削循环C、螺纹车削循环D、端面车削循环参考答案：A11.【判断题】批量加工箱体类工件时采用粗，精加工分开方法进行，有利于保证产品质量和提高劳动生产率。

参考答案：√12.【单选题】液压系统中的能源装置是。

A、液压泵B、液压马达C、油箱D、压力阀参考答案：A13.【判断题】钢丝绳绕入卷筒的方向应与卷筒轴线垂直，其垂直度允许偏差为6度，这样能使钢丝绳圈排列整齐，不致斜绕和互相重叠挤压。

2023年车工（高级）备考押题2卷合1带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹套一.全能考点(共100题)1.【判断题】熔断器是起安全保护装置的一种电器。

参考答案：√2.【单选题】机床照明灯应选（）V供电。

A、220B、110C、36D、80参考答案：C3.【单选题】《建筑施工安全技术统一规范》中把建筑施工危险等级划分为（）级。

A、Ⅰ、Ⅱ、Ⅲ、ⅣB、Ⅰ、Ⅱ、ⅢC、A、B、CD、A、B、C、D参考答案：B4.【判断题】尺寸公差与形位公差之间的关系必须遵循独立原则和相关原则。

相关原则包括最大实体原则和包容原则。

参考答案：√5.【判断题】()要求限制的自由度没有限制的定位方式称为过定位。

参考答案：×6.【单选题】职业道德的实质内容是()。

A、树立新的世界观B、树立新的就业观念C、增强竞争意识D、树立全新的社会主义劳动态度参考答案：B7.【单选题】进行基准重合时的工序尺寸计算，应从()道工序算起。

A、最开始第四B、任意C、中间第三D、最后一参考答案：D8.【单选题】定位方式中()不能保证加工精度。

A、完全定位B、不完全定位C、欠定位D、过定位参考答案：C9.【单选题】在塔机拆卸前的检查中发现问题，应告知（）单位，采取相应措施。

A、使用B、安装C、产权D、监理参考答案：C10.【单选题】铰孔和浮动镗孔等加工都是遵循原则的。

A、互为基准B、自为基准C、基准统一D、基准重合参考答案：B11.【单选题】FANUC系统非模态调用G65指令中地址不能在自变量中使用（FANUC系统）。

A、B、CB、I、J、KC、G、L、ND、X、Y、Z参考答案：C12.【单选题】普通车床上车削螺纹时通过改变螺纹导程。

A、进给箱B、溜板箱C、光杠D、丝杠参考答案：A13.【判断题】造成切削时振动大的主要原因，从机床的角度来看主要是主轴松动。

参考答案：√14.【单选题】车床上，刀尖圆弧只有在加工（）时才产生误差。
