机加工检验作业指导书[1]SL/01机加工检验作业指导书一、适用范围规定了工程机械机械加工件的技术要求，适用于各类机械加工件。
二、作业要求1、凡机械加工件必需符合产品图样、工艺规程和作业要求。
2、经加工的零件外表不允许有锈蚀和磕碰、划伤、裂纹等缺陷。
3、除有特别要求外，加工后的零件不允许留有尖棱、尖角和毛刺。
4、滚压精加工的外表，滚压后不得有剥离及脱皮现象。
5、精加工后的外表、摩擦面和定位面等工作外表不允许在其上打印标记。
6、经加工后的零件在搬运、存放时，必需防止受到损伤、腐蚀及变形。
7、成组配对加工的零件，如:齿轮箱上下盖等需有标记。
三、未注尺寸公差参阅附件:技术标准 JB/T 5936-91 四、未注外形和位置公差参阅附件:技术标准 JB/T 5936-91 五、未注公差角度的极限偏差参阅附件: 技术标准 JB/T 5936-91 六、螺纹、键和键槽参阅附件:技术标准 JB/T 5936-91七、中心孔1、图样中未注明、加工中又需要中心孔的零件，在不影响使用和外观的状况下，加工后中心孔可以保存。
2、中心孔需符合 GB 145 的规定。
八、检验规章1、凡经机械加工件，由制造厂质量检验部门按图样、有关技术文件和本要求进展检查和验收。
2、机械加工件的外观按规定要求进展检查。
3、主要机械加工件需每件检查几何外形与尺寸。
九、标志1、入库的机械加工件应有的标志2、标志的位置应不使机械加工件的质量受到损伤。
3、机械加工件入库应附有吊牌。
其中应注明:名称、零件名称、图号; 制造日期。
编制/日期: 审批:下面是赠送的团队治理名言学习,编辑删除感谢1、沟通是治理的浓缩。
2、治理被人们称之为是一门综合艺术--“综合”是由于治理涉及根本原理、自我认知、才智和领导力;“艺术”是由于治理是实践和应用。
3、治理得好的工厂,总是单调乏味,没有仸何激劢人心的大事发生。
4、治理工作中最重要的是:人正确的事,而不是正确的做事。
5、治理就是沟通、沟通再沟通。
带式输送机机械加工、焊接、滚筒作业指导书编制：审核：批准:山西交城县兴星冶金设备厂机械加工通用作业指导书1、操作者应仔细看清图纸和工艺文件的各项说明，保持图纸和工艺文件的清洁与完整，并应严格按设计图纸、工艺规程和技术标准进行零部件的加工,不得随意自行更改.2、操作者按照工艺要求查看借用的工、夹、量、刀具是否符合工艺及使用要求，若有疑问，应立即与组长或车间生产管理者联系。
3、操作者应将工、夹、量、刀具分别整齐地放置在工具箱上或其它适当的地方,但不准直接放在机床上，并应妥善保管好，不得任意拆卸而改变原来尺寸或形状.4、在加工前,操作者首先应检查、抽查毛坯或经由上道工序加工并和本工序有关的尺寸，以确定余量是否符合工艺要求。
5、操作者应按照工艺规定的定位基面安装零件。
工艺未规定定位基面的，允许操作者自行选择定位基面和装夹方法，但是必须保证加工出来的工件符合图纸和工艺上的尺寸和精度要求。
在装夹工具前，应将夹具和工件清理干净，在定位基面上不得有铁屑、毛刺、污物及磕碰现象。
6、预压紧工件后，应按工艺要求进行工件的校正,若工艺未作出规定时,可按下列方法校正工件：6．1、当在本工序或本工步中加工到成品尺寸，且以后该加工面不再加工,装配时也不再调整或刮研时，可以按定位基面到加工面技术要求的1／3值校正,最后加工完成后应保证图纸中的技术要求。
6．2、在本工序或本工步中加工的加工面以后尚需加工或刮研，则按该加工面下道工序余量的1／3值校正，加工后要按此检验。
6．3、在本工序或本工步中加工的加工面到成品尺寸，以后该加工面不再加工，且图纸、工艺卡片内对该加工面与定位面无任何要求时，加工后应达到通用技术标准。
7、按工艺要求进行压紧，如工艺上无要求，零件压紧时注意压紧力的位置、大小和方向，并允许自加各种辅助支承，以增强刚性。
压紧前与压紧后都要测量，防止变形和磕碰。
8、凡加工面末到成品尺寸而工艺卡片又未规定工序的粗糙度时，粗车、粗铣、粗刨、粗镗和粗插的表面粗糙度应为Ra6．3（△4），磨削前的各种表面粗糙Z应为Rd3.2（△5）,粗磨时外围的表面粗糙度应为Ra0．8（△7)，平面、轴、孔互为Ral．6(△6)；刮研前的加工面应为Ra3．2～Ral．6(△5~△6）。
1.目的确保产品在各工序中能够得到有效的控制，避免不合格品流入下道工序。
2.范围适用于制造过程的检验。
3.内容3.1 工作前依据操作指导书对量具、检具进行日常点检，不在有效期内量具不允许使用，对交班异常进行及时的追踪和处理。
3.2 准备图纸，检验时依据产品图纸、工艺追溯卡和检验指导书进行检验。
3.3 重点尺寸检验：在图纸上标有“*”、“△”或椭圆形及图纸上明显标有带有公差尺寸，检验员需重点检测。
并把检测结果记录在相应的记录表上。
3.4 对量产产品IPQC需对首样予以确认，并把检测结果如实填写在首件检验记录内，并在首件上注明首件标识，过程中实施巡回检验，并把检测结果填写在巡检记录内。
3.5 IPQC每日对辖区域进行巡查，及时发现并处理制程中的不良隐患，并对作业员工进行指导，对制程异常判定难以把握及处理结果有争议时通知品质部门主管与技术工程师，对问题进行分析，找出解决措施，并监督改善措施的实施。
3.6 根据实际情况：对单件小批量产品只做工序检验。
3.7 检验频率（仅对结构件类产品）：机加工段每种产品巡检次数不低于三次；表面处理检验则按每生产批次进行检验。
（生产批：即该时间段内表面处理完的产品的集合）3.8 检验频率（仅对非结构件类产品）：巡检按照至少1次/1小时的频率进行检验，每次检5件.3.9 异常处理：3.9.1 在首检或巡检时，检验员发现异常立即通知该工序操作人员，由工序操作人员对操作方法进行检讨，并对不良时间段内的产品进行全检。
3.9.2 检验员可根据情况依据不合格品处理程序开出《品质异常处理单》。
问题严重的填写《8D改善报告》，向制造部门发出停产的通知，停止生产并进行品质整顿和改善。
3.9.3 工序完成后，IPQC需对已加工完的产品再进行一次抽检，并在产品《工艺追溯单》上签名，以确保往下流转的产品是经过检验合格的产品，下工序对上工序进行监督。
3.9.4 制程转序检验时，按当批生产总数量的20%抽检外观，按每批5件抽检尺寸。
机加作业指导书
1.机加工具的选择：根据工件的材料、形状、加工要求等因素选择合适的机加工具，如钻头、铣刀、车刀等。
2. 工艺参数的确定：根据工件的材料、加工要求、机加工具的类型等因素，确定合适的切削速度、进给量、切削深度等参数。
3. 刀具的安装：将刀具安装到机床上，并进行刀具的刀具磨损检查，保证刀具的切削效果和寿命。
4. 加工工艺的选择：根据工件的形状和加工要求选择合适的机加工工艺，如立铣、卧铣、纵铣等。
5. 加工过程的控制：在机加工过程中，要根据加工要求、工件的质量要求等因素进行加工过程的控制，如保持稳定的进给速度、控制切削深度等。
6. 员工培训：对机加工员工进行培训，提高其机加工技能和加工质量，保证机加工质量的稳定性和可靠性。
7. 机加工质量的检查：对机加工出来的工件进行质量检查，保证机加工质量符合加工要求和工件的质量要求。
8. 机加工设备的维护：对机加工设备进行定期的维护和保养，保证机加工设备的正常运转和使用寿命。
- 1 -。

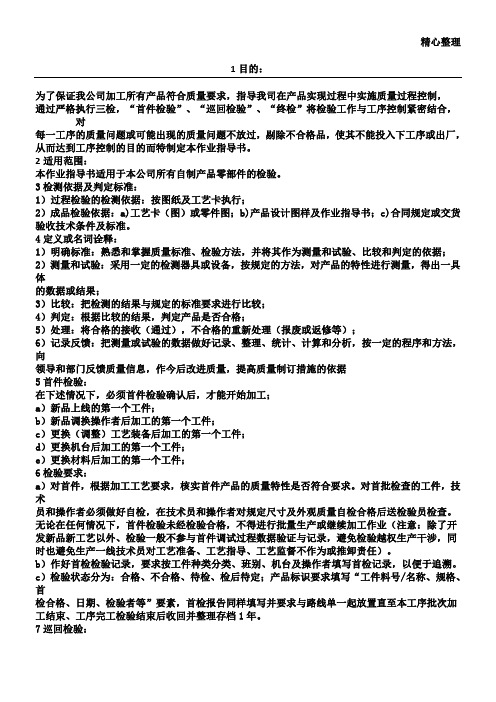

精心整理1目的：为了保证我公司加工所有产品符合质量要求，指导我司在产品实现过程中实施质量过程控制， 通过严格执行三检，“首件检验”、“巡回检验”、“终检”将检验工作与工序控制紧密结合，对每一工序的质量问题或可能出现的质量问题不放过，剔除不合格品，使其不能投入下工序或出厂， 从而达到工序控制的目的而特制定本作业指导书。
2适用范围：本作业指导书适用于本公司所有自制产品零部件的检验。
3检测依据及判定标准：12 412体3456向5a b c d e 6a 术无论在任何情况下，首件检验未经检验合格，不得进行批量生产或继续加工作业（注意：除了开 发新品新工艺以外、检验一般不参与首件调试过程数据验证与记录，避免检验越权生产干涉，同 时也避免生产一线技术员对工艺准备、工艺指导、工艺监督不作为或推卸责任）。
b ）作好首检检验记录，要求按工件种类分类、班别、机台及操作者填写首检记录，以便于追溯。
c ）检验状态分为：合格、不合格、待检、检后待定；产品标识要求填写“工件料号/名称、规格、首检合格、日期、检验者等”要素，首检报告同样填写并要求与路线单一起放置直至本工序批次加 工结束、工序完工检验结束后收回并整理存档1年。
7巡回检验：精心整理由检验人员在生产现场，进行日常工艺纪律巡回监督检查，重点监控工序质量和工艺纪律，并做 好记录、并对质量异常出具《制程质量异常处理单》。
a ）根据检验工艺规程和作业指导书的要求、检验、核对巡检产品的质量特性值是否真正符合要求。
b ）若巡检时某质量特性值不合格，应按《不合格品控制程序》处理，同时，立即对本次巡检与上次巡检（或首检）间隔中生产的产品的不合格质量特性值逐件100%检查，剔除不合格品--追溯。
c ）对巡检中剔除的不合格品按《不合格品的控制程序》进行处理。
d ）对投入批量生产的工件某尺寸在机加工过程中有争议时，应立即报告技术部门进行分析性检查、 仲裁性检测，必要时核实工艺装备或工艺卡，严禁不合格工艺装备或工艺卡继续生产和现场毛坯 流入下道工序。
机加工作业指导书模板摘要：一、引言二、机加工作业概述1.加工范围2.加工方法3.加工材料三、机加工工艺流程1.工艺流程步骤2.工艺参数设置3.加工注意事项四、机加工安全操作规程1.操作规程要点2.安全防护措施3.异常情况处理五、机加质量控制与检验1.质量控制要求2.检验方法与标准3.质量改进措施六、设备维护与保养1.设备维护内容2.设备保养周期3.设备故障排除七、环境保护与职业健康1.环保措施2.职业健康要求3.培训与教育八、总结与展望正文：一、引言随着现代制造业的快速发展，机加工作业在各类工厂中得到了广泛应用。
为了规范机加工作业流程，提高工作效率，保证加工质量，特制定本指导书。
本指导书旨在为从事机加工作的人员提供一套完整的作业规范，内容包括机加工作概述、工艺流程、安全操作规程、质量控制与检验、设备维护与保养、环境保护与职业健康等方面。
二、机加工作业概述1.加工范围机加工作业主要包括金属切削、钻孔、磨削、镗孔、铣面、刨削、拉削等加工过程。
2.加工方法加工方法主要包括普通加工和数控加工。
普通加工包括手动加工和自动加工，数控加工采用数控机床、加工中心等设备进行高精度加工。
3.加工材料加工材料主要包括金属材料、非金属材料和复合材料。
金属材料包括铁、钢、铝、铜等，非金属材料包括塑料、橡胶、陶瓷等，复合材料包括碳纤维、玻璃纤维等。
三、机加工工艺流程1.工艺流程步骤（1）工艺分析与方案制定（2）设备选用与安装（3）刀具准备（4）工件装夹与定位（5）加工操作（6）加工质量检验（7）成品验收与包装2.工艺参数设置根据加工材料、刀具、设备等因素，合理设置切削速度、进给速度、切削深度等工艺参数。
3.加工注意事项（1）遵守操作规程，防止误操作（2）注意加工过程中刀具的磨损与更换（3）保持设备清洁，防止故障发生（4）定期检查加工质量，确保加工精度四、机加工安全操作规程1.操作规程要点（1）认真阅读操作手册，掌握设备性能（2）严格遵守操作规程，不得擅自变更（3）开机前检查设备完好，确认无异常（4）穿戴劳动保护用品，严禁酒后操作2.安全防护措施（1）设置安全防护装置，如防护罩、限位器等（2）定期检查电气线路，防止短路、漏电等事故（3）使用安全可靠的电源，避免触电事故3.异常情况处理遇到异常情况，如设备故障、加工质量问题等，应立即停机检查，找出原因并进行处理。

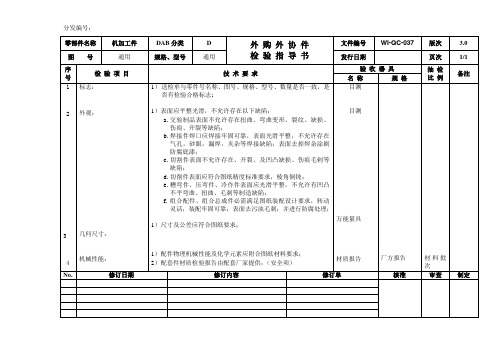

机加零件检验指导书
1.目的及适及范围：
为了规范检验员的检验作业程序，特制定本规范。
2.术语：
刮伤---手指感觉不出的线状凹痕或利角锐边刮出的痕迹。
裂缝---材料部分断裂有缝隙和裂痕,典型的例子是发生在折弯引伸
加工处的外侧。
氧化---材料与空气中的氧气化学反应而发生变化,失去原有特性:如
生锈。
凹凸痕---表面异常凸起或凹陷，不平整。
擦伤---指材料表面因互相接触摩擦所导致的表面损伤。
污渍---般为加工过程中,不明油渍或污物附着造成。
材质不符---使用非图纸指定和要求的材质。
3.外观检验
3.1对所有机加件在成型后（包括冲压钻孔、攻丝、压弯、翻边）
表面要求平整，检测无变形、目测手感无毛刺,无明显小汽泡。
3.2表面不允许出现划伤痕、变形等2中所述不良现象。
4.尺寸检验
4.1在零件加工过程中，按图纸及相关技术标准标注的公差范围对
产品进行检验，在公差范围内的判定合格，超出公差范围的判定不
合格。
每种规格工序产品每次检验测量尺寸不得少于三次，同批次、图号的产品要求公差范围控制的一致性。
4.2入库前，抽检数量每批次不能小于10PCS，并要求记录所有数据，如批次少于10PCS则全检。
