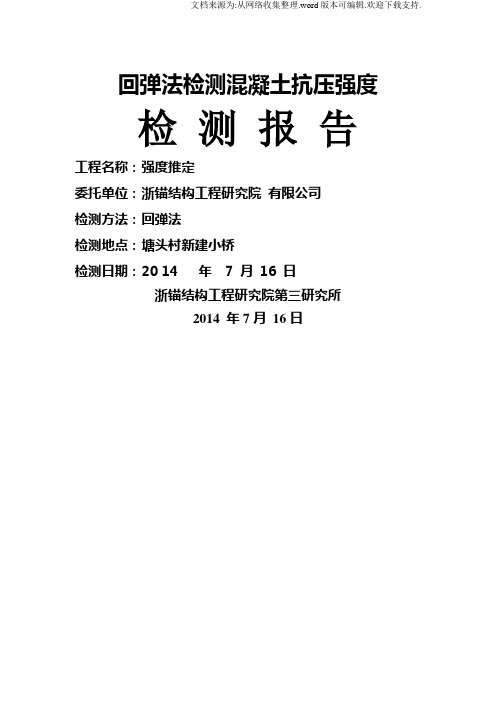

回弹法检测混凝土抗压强度检测报告工程名称：强度推定委托单位：浙锚结构工程研究院有限公司检测方法：回弹法检测地点：塘头村新建小桥检测日期：20 14 年7 月16 日浙锚结构工程研究院第三研究所2014 年7月16日推定工程回弹法检测混凝土抗压强度试验报告编号：01项目负责人：***主要检测人：***报告审核人：报告签发人：声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、批准人签字无效；5．未经书面同意不得复制或作为他用。

6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。

检测单位地址：************ 邮政编码：******电话传真：************电子邮箱：*****************目录一项目概况 (1)二检测目的及依据 (1)三检测内容 (1)四现场检测 (1)五检测结果 (2)六检测结论 (3)七附图表 (4)－项目概况塘头村新建小桥建于唐头村边小河上，由东向西方向，桥长约26米宽,桥宽约7米，桥高约7米水域较浅。

建设单位不详，设计单位不详，施工单位不详，监理单位不详。

桥长约26米桥宽7米。

施工图纸和混凝土设计强度等级不详；水泥的品种、强度等级和用量，砂石的品种、粒径，外加剂或掺合料的品种、掺量和混凝土配合比不详，模板类型，混凝土浇筑、养护情况和成型日期不详；结构或构件检测原因的说明。

二检测目的及依据在正常情况下，混凝土强度的验收和评定应按现行有关国家标准执行。

当对结构中的混凝土有强度检测要求时，根据回弹法对混凝土强度进行检测，进行构件回弹值的测定，并推定结构混凝土的强度，估算混凝土的强度等级，作为混凝土结构处理的一个依据。

检测依据标准及代号：《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑结构检测技术标准》（GB/T50344-2004 ）《公路工程质量检验评定标准》（JTGF80-2004）三检测内容一、行检测之前，首先应根据检测的目的及要求，按照规范规定的要求进行抽样，再在抽取的样本构件上均匀布置测区。

综合实验超声回弹综合法检测混凝土强度实验报告合肥学院建筑工程系超声回弹综合法检测混凝土强度实验报告姓名学号专业班级组别时间综合实验 超声回弹综合法检测混凝土强度实验报告一、项目概况、检测设备及检测依据 工程名称 工程地点 检测原因 检测项目 检测依据 检测环境 不密实区和空洞检测《超声法检测混凝土缺陷技术规程》 检测数量 1 CECS21:2000检测日期 2013-5-15检测方法 无损法（超声法）检测过程 概述设备名称型号 量程范围 检定有效期0.1— 检测设备非金属超声波仪DJUS-05有效629000μs二、现场主要检测方法及原理：超声法检测混凝土缺陷记录表测点序号声时(μm) 40.00 37.00 37.50 36.50 38.00 37.00 35.50 38.50 39.00 38.50 37.00 36.50 37.50 39.50 39.00 声速(km/s) *2.500 2.703 2.667 2.740 2.632 2.703 2.817 2.597 2.564 2.597 2.703 2.740 2.667 *2.532 2.564 波幅(dB) 63.65 69.31 75.47 78.12 76.60 78.08 78.06 69.17 *63.01 69.52 75.41 78.12 76.65 *59.74 *59.71频率(kHz) 66.67 测距(mm) 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.001 250.00 3 52.63 4 47.62 5 *41.67 *38.46 *33.33 55.56 6 7 8 9 58.82 10 11 12 13 14 15 55.56 47.62 45.45 *38.46 62.50 62.50三、检测结果 声速临界值 (km/s) 声速低限值 (km/s) 声速平均值 (km/s)2.556 0 主频临界值 (kHz) 主频平均值 (kHz) 波幅临界值 (dB)53.2 47.2 70.12.6441综合实验 超声回弹综合法检测混凝土强度实验报告声速标准差 0.054 0.021波幅平均值 (dB) 65.3声速离散系数判断依据 测点总数可疑点数声速临界152检测结论混凝土抗压强度换算值(MPa) 设 混凝土计 强度推 构 件 测强曲线备注平均 标准 最小 强 度 定值 名称 编号 (MPa)值 差 值A 轴梁128.0 0.90 25.0 国家曲线 C30 28.5 单件检测所测梁评定，其砼抗压强度推定值为： 28.5MPa指导 教 师 评 语成 绩指导教师： 日期：2。

回弹法测混凝土强度实验陈说之欧侯瑞魂创作一、二、实验原理：回弹法是用以弹簧驱动的重锤, 通过弹击杆（传力杆）, 弹击混凝土概况, 并测出重锤被反弹回来的距离, 以回弹值（反弹距离去弹击锤冲击长度之比）作为与强度相关的指标, 来推定混凝土强度的一种方法.由于混凝土的抗压强度与其概况硬度之间存在某种相关系, 而回弹仪的弹击锤被一定的弹力冲击在混凝土概况上, 其回弹高度（通过回弹仪读得回弹值）与混凝土概况硬度成一定的比例关系.根据概况硬度则可推求混凝土的抗压强度.二、实验目的：1、掌握用回弹仪测定混凝土强度的基本方法与实际把持；2、推定试件的混凝土强度值；3、掌握测定钢筋混凝土构件钢筋位置和呵护层厚度的基本方法和实际把持；4、根据检测结果计算钢筋混凝土试验构件的承载力三、实验仪器：混凝土回弹仪、钢筋位置探测仪、直尺、粉笔、1％的酚酞酒精试剂四、实验方法：(一) 用回弹仪测定混凝土的强度选择试验用钢筋混凝土构件平面尺寸较年夜的面作为测试面, 记录测试面为构件浇注的哪一面.将测试面向上平放在一平坦空中上, 用粉笔在测试面上画线, 均匀安插10个测区.测试时, 回弹仪垂直向下冲击混凝土概况, 回弹仪与测试面应坚持垂直.冲击后应按住按钮在拿起回弹仪读出该次回弹的数据并记录完成一个测点的测试工作.每测区有16个测点, 测区内测点应分布均匀, 测点的间距不小于3cm, 最外侧测点距离边缘年夜于2cm.测得的数据去失落最年夜和最小的3个, 以剩余10个检测值的平均值作为该测区回弹值.由于本次试验的试验梁的养护时间较短, 混凝土碳化深度以0cm 计算.可用1％的酚酞酒精试剂喷到混凝土概况, 观察颜色的变动.(二) 测定钢筋位置和呵护层厚度钢筋位移测定仪是根据电磁感应原理制成的.钢筋位移测定仪主要由探头和显示主机两部份组成.具体把持如下：1、将探头与主机用信号线连接；2、拨动主机上左侧轮盘选到“R”档, 进行钢筋位置检测；3、将探头举在空中, 主机开机等候自检, 主机上应依次显示0和1999并最终显示为0, 如果显示不为0, 请按红色按钮清零；4、将探头在构件概况上缓慢移动, 同时注意主机显示数据的变动, 当数据由递增达到某个极值后下降时说明已通过钢筋的位置, 反复移动探头直到找到数据极年夜值的位置；5、垂直于探头移动方向上的十字中心线位置即为此时钢筋位置,用粉笔画出该位置；6、重复上述两个步伐可完成钢筋位置的探测；7、拨动主机上轮盘选到数字, 使其即是内部钢筋的直径, 进行呵护层厚度的检测；8、移动探头通过标出的钢筋位置, 此时主机会发出“嘟”的一声提示检测到呵护层厚度, 记录此时显示在主机上的数字即为检测值；9、重复上面的步伐依次完成呵护层的检测工作.（三）、丈量试件的实际尺寸, 量测出试件的实际构件长及截面的宽度和高度.钢筋呵护层厚度记录表五、实验记录及数据处置回弹法检测砼抗压强度记录混凝土回弹测强曲线结论：由图可以看出当回弹值为零时, 混凝土强度为负值与事实不符.说明此次实验存在误差六、实验误差原因分析①混凝土试件制作其实不是完全符合配合比设计；②混凝土养护过程中可能有损坏；③回弹仪自身问题, 招致测试结果偏差；④实验把持不规范, 招致数据丈量误差；⑤读数误差综上因素, 此次实验并未达到预期效果, 未能建立准确的回弹检测混凝土强度回归曲线.七、问题讨论1、回弹时为什么需要记录弹击方面和弹击面？答：因为回弹仪是根据所测资料硬度的分歧测出分歧的数据, 而在混凝土浇筑过程中, 不成能做到内部各处资料的均匀和各处硬度一样, 招致在分歧概况进行弹击所取得的结果势必分歧, 所以要记录弹击面.另外是回弹仪自己原理是利用回弹的高度从而得出硬度, 所以水平和垂直测得的结果是纷歧样的.2、丈量试件截面的宽度和高度时的位置和数量？答：测试的位置应当避开箍筋的位置, 因为箍筋和素混凝土的硬度有很年夜分歧, 会对测试强度发生很年夜误差, 测试的数量应被选每个测区均匀分布的16个测点.。

回弹法测混凝土强度实验报告This model paper was revised by the Standardization Office on December 10, 2020回弹法测混凝土强度实验报告一、实验原理：回弹法是用以弹簧驱动的重锤，通过弹击杆（传力杆），弹击混凝土表面，并测出重锤被反弹回来的距离，以回弹值（反弹距离去弹击锤冲击长度之比）作为与强度相关的指标，来推定混凝土强度的一种方法。

由于混凝土的抗压强度与其表面硬度之间存在某种相关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。

根据表面硬度则可推求混凝土的抗压强度。

二、实验目的：1、掌握用回弹仪测定混凝土强度的基本方法与实际操作；2、推定试件的混凝土强度值；3、掌握测定钢筋混凝土构件钢筋位置和保护层厚度的基本方法和实际操作；4、根据检测结果计算钢筋混凝土试验构件的承载力三、实验仪器：混凝土回弹仪、钢筋位置探测仪、直尺、粉笔、1％的酚酞酒精试剂四、实验方法：(一) 用回弹仪测定混凝土的强度选择试验用钢筋混凝土构件平面尺寸较大的面作为测试面，记录测试面为构件浇注的哪一面。

将测试面向上平放在一平坦地面上，用粉笔在测试面上画线，均匀布置10个测区。

测试时，回弹仪垂直向下冲击混凝土表面，回弹仪与测试面应保持垂直。

冲击后应按住按钮在拿起回弹仪读出该次回弹的数据并记录完成一个测点的测试工作。

每测区有16个测点，测区内测点应分布均匀，测点的间距不小于3cm，最外侧测点距离边缘大于2cm。

测得的数据去掉最大和最小的3个，以剩余10个检测值的平均值作为该测区回弹值。

由于本次试验的试验梁的养护时间较短，混凝土碳化深度以0cm计算。

可用1％的酚酞酒精试剂喷到混凝土表面，观察颜色的变化。

(二) 测定钢筋位置和保护层厚度钢筋位移测定仪是根据电磁感应原理制成的。

钢筋位移测定仪主要由探头和显示主机两部分组成。

实验5 超声回弹综合法检测混凝土试验报告一、试验目的熟悉回弹法、超声脉冲法二种主要的无损检测方法。

通过超声回弹综合法检测混凝土强度和用超声法测定混凝土内部缺陷与裂缝深度的试验，深入了解混凝土缺陷无损检测技术的原理与方法，掌握相应的理论知识，提高实际动手的能力。

二、仪器设备1、 ZBL-U520型非金属声波检测仪；2、 HT-225混凝土回弹仪；三、实验方法及步骤1.超声回弹综合法检测混凝土强度（1）确定测区数量及区域分布；（2）调试仪器、测区回弹测试及回弹值计算和修正；（3）超声测试及声速值计算；m t l v /=3/)(321t t t t m ++=式中 v ——测区声速值，km/s ；l ——超声测距，mm ；m t ——测区平均声时值，μs ；1t ，2t ，3t ——分别为测区中3个测点的声时值。

（4）结构混凝土强度推定粗骨料为碎石时：1.656 1.410,0.0162()()c cu i ai ai f v R =式中 ,ccu i f —— 第i 个测区混凝土抗压强度换算值，MPa ，精确至0.1MPa ；ai v —— 第i 个测区修正后的超声声速值 km/s ，精确至0.01km/s ；ai R —— 第 i 个测区修正后的回弹值 ，精确至0.1。

四、试验记录与结果分析五、问题与讨论1、混凝土强度无损检测常用的方法、适用范围和各自特点。

超声回弹综合法是指采用超声仪和回弹仪，在构件混凝土同一测区分别测量声音和回弹值，然后利用已建立起的测强公式推算测区混凝土强度（混凝土抗压强度）的一种方法。

与单一回弹法或超声法相比，超声回弹综合法具有受混凝土龄期和含水率影响小、测试精度高、适用范围广、能够较全面地反映结构混凝土的实际质量等优点。

回弹法是用一弹簧驱动的重锤，通过弹击杆（传力杆），弹击混凝土表面，并测出重锤被反弹回来的距离，以回弹值（反弹距离与弹击锤冲击长度之比）作为与强度相关的指标，来推定混凝土强度的一种方法。

回弹法检测混凝土强度报告批准人:审核人: 校核; 测试计算:检测日期：报告日期地址：邮政编码：电话：传真：说明1、适用范围回弹法适用于检测工程结构普通混凝土搞压强度，检测结果可作为处理混凝土质量问题一个依据。

本方法不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。

2、依据标准《回弹法检测混凝土抗压强度技术规程》( JGJ/23-2001) 。

3、抽样批量检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：(1) 、单个检测：适用于单独的结构或构件检测；(2) 、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10 件。

抽检构件时，应随机抽取并使用所选构件具有代表性。

4、测区布置(1) 、每一结构或构件测区数不应少于10 个，对某一方向尺寸小于4.5m 且另一方向尺寸小于0.3m 的构件, 其测区数量可适当减少, 但不应少于 5 个;(2) 、两测区的间距应控制在2 米以内，测区离构件端部或施工缝边缘的距离不宜大于0.5 米且不小于0.2 米;(3) 、测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面. 当不能满足这一要求时, 可使回弹仪处于非水平方向检测混凝土浇筑侧面表面或底面;(4) 、测区宜选在构件的两个对称可没面上, 也可选在一个可测面上, 且应均匀分布. 在构件的重要部位用薄弱部位必须布置测区, 并应避开预埋件;2(5) 、测区面积不宜在于0.04 m 2;(6) 、检测面应为混凝土表面, 并应清洁平整,不应有疏松层浮浆油垢以及蜂窝麻面, 必要时可用砂轮清除疏松层和杂物, 且不应有残留的粉末或碎屑;对弹击时会产生颤动的薄壁小型构件应进行固定.。

回弹法检测混凝土强度实验报告一、实验目的：1、使学生了解回弹仪的基本构造、基本性能、工作原理和使用方法。

2、使学生掌握回弹法检测混凝土强度的基本步骤和方法。

3、培养学生进行结构试验的动手能力和科学研究的分析能力。

二、实验设备：三、实验原理及方法：回弹仪法是利用混凝土的强度与表面硬度间存在的相关关系，用检测混凝土表面硬度的方法来间接检验或推定混凝土强度。

回弹值的大小与混凝土表面的弹、塑性质有关，其回弹值与表面硬度之间也存在相关关系，回弹值大说明表面硬度大、抗压强度愈高，反之愈低。

由于测试方向、水泥品种、养护条件、龄期、碳化深度等的不同，所测之回弹值均有所不同，应予以修正，然后再查相应的混凝土强度关系图表，求得所测之混凝土强度。

四、实验步骤：1、测区及测点布置：每位同学各自选取一个测区，每测区面积约20×20cm2，每测区弹击16个点。

构件测区的选择应符合下列要求：（1）对长度不小于3m的构件，其测区数不少于10个，对长度小于3m且高度低于0.6的构件，其测区数量可适当减少，但不应少于5个；（2）相邻两测区的间距应控制在2m以内，测区离构件边缘的距离不宜大于0.5m ；（3）测区应选在使回弹仪处于水平方向，检测混凝土浇筑侧面。

当不能满足这一要求时，方可选在使回弹仪处于非水平方向，检测混凝土浇筑侧面、表面或底面；（4）测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。

在构件的受力部位及薄弱部位必须布置测区，并应避开预埋件；（5）检测面应为原状混凝土面，并应清洁、平整，不应有、疏松层、浮浆、油垢以及蜂窝、麻面，必面时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑；（6）对于弹击时会产生颤动的薄壁、小型构件应设置支撑固定。

结构或构件的测区应标有清晰的编号，必要时应在记录纸上描述测区布置示意图和外观质量情况。

2、回弹值的测量：回弹仪使用时的环境温度应为－4℃－+40℃。

检测时，将弹击杆1垂直对准具有代表性的被测位置，然后使仪器的冲锤借弹簧的力量打击冲杆，根据与冲杆头部接触处的混凝土试件表面的硬度，冲锤将回弹到一定位置，可以按刻度尺上的指针读出回弹值。
