三菱变频器使用手册-FR-S540(详细篇)中文版FR-S500FR-S500-CH简单变频器使用手册(详细篇)接线第一章功能第二章保护功能第三章规格第四章FR-S540-0.4K~3.7K-CH(R)FR-S520S-0.2K~1.5K-CH(R)非常感谢您使用三菱通用变频器本使用手册详细篇是以更进一步使用FR-S500系列为目的而编写的手册错误使用会引起意想不到的问题所以使用前请务必熟读本使用手册及与产品一起的使用手册基本篇[IB-0600028]以便能正确使用安全注意事项在安装操作维护或检查变频器之前请仔细阅读使用手册基本篇及附属资料以便正确使用在熟悉机器的知识安全信息及全部有关注意事项以后使用在本使用手册中将安全注意事项等级分为危险和注意危险不正确的操作造成的危险情况将导致死亡或重伤的发生注意不正确的操作造成的危险情况将导致一般或轻微的伤害或造成物体的硬件损坏注意根据情况的不同注意等级的事项也可能造成严重后果请遵循两个等级的注意事项因为它们对于个人安全都是重要的1防止触电危险当通电或正在运行时请不要打开前盖板否则会发生触电在前盖板拆下时请不要运行变频器否则可能会接触到高电压端子和充电部分而造成触电事故即使电源处于断开时除布线定期检查外请不要拆下前盖板否则由于接触变频器充电回路可能造成触电事故在开始布线或检查之前请断开电源经过10分钟以后用万用表等检测剩余电压后进行变频器请进行接地工事包括布线或检查在内的工作都应由专业技术人员进行应在安装后进行布线否则会造成触电或受伤请不要用湿手操作设定用旋钮及按键以防止触电对于电缆请不要损伤它对它加上过重的应力使它承载重物或对它钳压否则会导致触电请勿在通电中进行通风扇的更换否则会发生危险取下前盖板时请不要触摸表示用3位LED显示的上部的接口以防止触电A-1防止火灾注意变频器请安装在不可燃物体上直接安装在易燃物上或靠近易燃物品会导致火灾变频器发生故障时请在变频器的电源侧断开电源若持续地流过大电流会导致火灾请不要在直流端子上直接连接电阻这样会导致火灾防止损伤注意各个端子上加的电压只能是使用手册上所规定的电压以防止爆裂确认电缆与正确的端子相连接否则会发生爆裂损坏等等事故始终应保证正负极性的正确以防止爆裂损坏等等正在通电或断开电源不久请不要接触它因为变频器温度较高损坏等等会引起烫伤4其他注意事项请注意以下事项以防止意外的事故受伤触电等(1)搬运和安装注意当搬运产品时请使用正确的升降工具以防止损伤变频器包装箱堆叠层数不要高于限定的以上确认安装位置和物体能经得起变频器的重量安装时应按照使用手册的说明如果变频器被损坏或缺少元件请不要安装运行搬运时不要握住前盖板或设定用旋钮这样会造成掉落或故障请不要在产品上乘坐或堆放重物检查变频器安装方向是否正确防止螺丝电缆碎片或其它导电物体或油类等可燃性物体进入变频器变频器是精密仪器不要使变频器跌落或受到强烈冲击请在下述环境下使用以免引起变频器故障周围环境温度10°C50°C不结冰周围环境湿度90RH以下不凝露储存温度20°C65°C某环境室内无腐蚀性气体可燃性气体油雾和尘埃等等环境海拔高度振动海拔1000m以下5.9m/2以下JISC0040标准某在运输时等短时间内可以适用的温度(2)布线注意不要安装移相电容噪声滤波器(选件FR-BIF)或浪涌吸收器到变频器的输出侧请正确连接输出侧(端子U,V,W)与电机之间电缆这将影响电机的旋转方向(3)试运行注意请在运行前确认调整各参数机械有可能发生意想不到的动作400V级1.5K3.7K在负荷GD2小的情况输出频率在20Hz30Hz范围内少量的旋转误差有可能增加此时请设定Pr.72"PWM频率选择"为6kHz以上请确认没有噪音或漏电流等的影响A-2(4)操作危险当选择使用再试功能时由于报警停止后会突然再启动请远离设备仅当功能设定时[STOP]键才有效请单独准备一急停开关报警后复位变频器时请确认启动信号断开否则电机会突然恢复启动使用负荷应该仅仅是三相感应电机连接其它电气设备到变频器的输出侧可能会造成设备的损坏不要对设备进行改造注意电子过电流保护不能完全确保对电机的过热保护不要频繁使用变频器输入侧的电磁接触器启/停变频器用噪声滤波器减少电磁干扰的影响否则有可能影响变频器附近使用的电子设备采取相应的措施抑制谐波否则由于变频器产生的电源谐波使电力电容和发电设备过热及损坏当变频器驱动400V系列电机时,必须增强电机绝缘或抑制浪涌电压由于布线常数引起的浪涌电压发生于电机的端子,使电机的绝缘恶化当进行参数清除或参数全部清除时各参数返回到出厂设定值在运行前请再次设定必要的参数变频器可以容易地进行高速运行的设定更改设定前检查电机和机械性能有充分的能力变频器的制动功能没有停止保持功能请另设保持装置变频器长时间保存后再使用使用前必须进行检查和试运行(5)紧急停止注意如果变频器发生故障安全备用装置为防止机械和设备处于危险状态请设置如紧急制动等的(6)维护检查和元件更换注意不要用兆欧表绝缘电阻测试变频器的控制回路(7)报废后的处理注意请作为工业废物处理(8)一般注意事项在本使用手册的很多图片和图表中所示的变频器拆开了盖板或部分打开不要在这种情况下运行变频器必须恢复盖板并按使用手册的规定运行变频器A-3目录1.接线11.1标准接线图和端子规格 (2)1.1.1标准接线图 (2)1.1.2输入输出端子规格说明 (3)1.2主回路端子的使用方法 (5)1.2.1端子排的排列 (5)1.2.2电线接线长度及压着端子等 (6)1.2.3接线时的注意事项 (7)1.2.4周围设备 (8)1.2.5漏电流及漏电断路器的设置 (9)1.2.6电源切断和电磁接触器(MC) (11)1.2.7功率因数改善电抗器的设置 (12)1.2.8噪音和噪音滤波器的设置 (12)1.2.9接地 (13)1.3控制回路端子的使用方法 (14)1.3.1端子排的排列 (14)1.3.2接线时的注意事项 (14)1.3.3控制逻辑切换 (15)1.4输入端子 (17)1.4.1运行启动和停止STF,STR,STOP (17)1.4.2频率设定器和输出频率计的连接(10,2,5,4,AU) (20)1.4.3外部频率选择(RE某,RH,RM,RL) (21)1.4.4模拟输出的调整(AM) (23)1.4.5控制回路的公共端子(SD,5,SE) (24)1.4.6无触点开关的信号输入 (24)1.5输入信号分配端子RLRMRHSTR的使用方法 (25)1.5.1多段速设定RLRMRHRE某信号设定值0,1,2,8”遥控设定RLRMRH信号设定值0,1,2” (25)1.5.2第二功能选择RT信号设定值3” (25)1.5.3电流输入选择AU信号设定值4” (25)1.5.4启动自保持选择STOP信号设定值5” (26)1.5.5输出切断MRS信号设定值6”................ (26)1.5.6外部过流保护输入设定值7” (26)1.5.7点动运行点动信号设定值9” (27)1.5.8复位信号设定值10” (27)1.5.9PID控制有效端子设定值14” (28)1.5.10PU运行/外部运行切换设定值16” (28)目目目目录录录录1.6RS-485接口的使用有RS-485通信功能型 (28)1.7需检查的设计内容 (31)I2.功能322.1功能参数一览表 (33)2.2使用目的关联的参数一览表 (40)2.3功能参数说明 (41)2.3.1转矩提升 (41)2.3.2上下限频率 (42)2.3.3基波频率基波频率电压 (43)2.3.4多段速运行 (44)2.3.5加减速时间 (45)2.3.6电子过电流保护 (47)2.3.7直流制动 (47)2.3.8启动频率 (48)2.3.9适用负荷选择 (49)2.3.10点动运行 (50)2.3.11RUN键旋转方向选择 (50)2.3.12失速防止功能和电流限制功能 (51)2.3.13失速防止 (52)2.3.14加减速曲线 (54)2.3.15扩张功能显示选择 (54)2.3.16频率跳变 (55)2.3.17旋转速度显示 (56)2.3.18频率设定电压电流的偏置和增益 (57)2.3.19启动时接地检测选择 (61)2.4输出端子功能参数 (61)2.4.1频率到达动作范围 (61)2.4.2输出频率的检测 (62)2.5电流检测功能参数 (63)2.5.1输出电流检测功能 (63)2.5.2零电流检测 (64)2.6显示功能参数 (65)2.6.1监示显示 (65)2.6.2旋钮功能选择 (66)2.6.3监示基准...... . (67)2.7再启动运行参数 (67)2.7.1再启动设定 (67)2.8附加功能参数 (69)2.8.1遥控设定功能选择 (69)2.9端子功能选择参数 (71)2.9.1输入端子功能选择 (71)2.9.2输出端子功能选择 (72)II2.10动作选择功能参数 (73)2.10.1再试功能 (73)2.10.2PWM载波频率 (74)2.10.3适用电机 (75)2.10.4输入电压选择 (75)2.10.5输入滤波时间常数 (76)2.10.6复位选择/PU停止选择 (76)2.10.7冷却风扇动作选择 (78)2.10.8参数写入禁止选择 (79)2.10.9反转防止选择 (79)2.10.10运行模式选择 (80)2.10.11PID控制 (83)2.11辅助功能参数 (90)2.11.1滑差补正 (90)2.11.2自动转矩提升选择 (90)2.11.3电机一次阻抗 (91)2.12校正参数 (92)2.12.1显示计频率计刻度校正 (92)2.13清零参数 (94)2.13.1参数清零 (94)目目目目录录录录2.13.2报警履历清零 (94)2.14通信参数仅限有RS-485通信功能型 (95)2.14.1通信设定, (97)2.14.2运行速度指令权 (108)2.14.3联网启动模式选择 (109)2.14.4选择E2PROM写入有无 (109)2.15参数单元(FR-PU04)的设定 (110)2.15.1参数单元显示语言切换 (110)2.15.2蜂鸣器音控制........................................1102.15.3PU对比度调整 (111)2.15.4PU主显示画面数据选择 (111)IV1.接线本章是关于基本接线的说明请务必阅读注意事项后再使用关于安装的说明请参见使用手册基本篇1.1标准接线图和端子规格 (2)1.2主回路端子的使用方法 (5)1.3控制回路端子的使用方法 (14)1.4输入端子 (17)1.5输入信号分配端子RLRMRHSTR的使用方法 (25)1.6RS-485接口的使用有RS-485通信功能型 (28)1.7需检查的设计内容 (31)略称和总称PU操作面板及参数单元(FR-PU04)变频器三菱通用变频器FR-S500系列第一章第一第一第一章章章FR-S500三菱通用变频器FR-S500系列第二第二第二第二第二章章章章章Pr.参数号码第第第第第三章三章三章三章三章第第第第第四章四章四章四章四章11.1标准接线图和端子规格1.1.1标准接线图3相400V电源输入NFBMC变频器L1PCUWVIMP1+-漏型源型10(+5V)2DC05VDC010V切换5(公共端)AM54(DC420mA)STFSTR某5RH某5RM某5RL某5某6A某6B某6C某6RUN3相交流电源外部晶体管公共端直流24V电源接点输入公共(源型)请注意端子PC-SD间不要短路正转启动反转启动高速中速低速多段速度选择接点输入公共控制回路输入信号(不允许输入电压)频率设定信号(模拟)频率设定器1/2W1kΩ某3电流输入(-)DC420mA(+)123使用电流输入频率设定信号时Pr.60Pr.63输入端子功能选择的某一个设定为"4"端子RH,RM,RL,STR的某一个请分配为AU电流输入选择请将AU信号ONRS-485某1接口电机接地提高功率因数用直流电抗器(FR-BEL选件)短路片短路片短路片短路片连接连接连接连接FR-BEL时FR-BEL时FR-BEL时FR-BEL时请请请请卸去此短路片卸去此短路片卸去此短路片卸去此短路片异常输出运行集电极开路输出公共端运行状态输出集电极开路输出SE(+)(-)模拟信号输出(DC0接地SD某4某2L2L35V)主回路端子控制回路输入端子控制回路输出端子备注某1仅限于RS-485通信功能型某2可以切换漏型源型逻辑参照15页某3设定器操作频率较高的情况下请使用2W1KΩ的旋钮电位器某4端子SD端子5是公共端子请不要接地某5根据输入端子功能选择Pr.60Pr.63可以改变端子的功能参照25页71页RES,RL,RM,RH,RT,AU,STOP,MRS,OH,RE某,JOG,某14,某16,(STR)信号选择某6根据输出端子功能选择Pr.64Pr.65可以改变端子的功能参照72页RUN,SU,OL,FU,RY,Y12,Y13,FDN,FUP,RL,LF,ABC信号选择注意为防止因噪声产生误动作信号线请离开动力线10cm以上2单相200V电源输入电源NFBL1NUMCIMVW电机接地备注为安全起见输入电源通过电磁接触器及漏电断电器或无熔丝断路器与接头相连电源的开关用电磁接触器实施输出为3相200V1.1.2输入输出端子规格说明(1)主回路端子记号端子名称内容说明L1,L2,L3(注)电源输入连接工频电源U,V,W变频器输出连接三相鼠笼电机直流电压公共端此端子为直流电压公共端子与电源和变频器输出没有绝缘,P1连接改善功率因数直流电抗器拆下端子-P1间的短路片连接选件改善功率因数用直流电抗器FR-BEL接地变频器外壳接地用必须接大地(注)单相电源输入时变成L1N端子(2)控制回路端子记号端子名称内容说明STF正转启动STF信号ON时为正转OFF时为停止指令STF,STR信号同时为ON时为停止指令STR反转启动STR信号ON时为反转OFF时为停止指令接点输入RH,RM,RL多段速度选择可根据端子RH,RM,RL信号的短路组合进行多段速度的选择速度指令的优先顺序是JOG多段速设定(RH,RM,RL,RE某)AU的顺序根据输入端子功能选择(Pr.60Pr.63)可改变端子的功能某4SD(某1)接点输入公共端漏型此为接点输入端子STF,STR,RH,RM,RL的公共端子端子5和端子SE被绝缘输入信号PC(某1)外部晶体管公共端DC24V电源接点输入公共端源型当连接程序控制器(PLC)之类的晶体管输出集电极开路输出时把晶体管输出用的外部电源接头连接到这个端子可防止因回流电流引起的误动作PC-SD间的端子可作为DC24V0.1A的电源使用选择源型逻辑时为输入接点信号的公共端子13端子记号端子名称内容说明输入信号10频率设定用电源DC5V容许负荷电流10mA频率设定2频率设定电压信号输入DC05V(010V)时,输出成比例输入5V(10V)时输出为最高频率5V/10V切换用Pr.7305V010V选择进行输入阻抗10kΩ最大容许输入电压为20V4频率设定电流信号输入DC420mA出厂时调整为4mA对应0Hz20mA对应60Hz 最大容许输入电流为30mA输入阻抗约250Ω电流输入时请把信号AU设定为ONAU信号用Pr.60Pr.63(输入端子功能选择设定5频率设定公共输入端此端子为频率设定信号(端子2,4)及显示仪表端子“AM”的公共端子端子SD和端子SE被绝缘请不要接地输出信号ABC报警输出表示变频器的保护功能动作输出停止的输出接点AC230V0.3ADC30V0.3A报警时B-C之间不导通(A-C之间导通)正常时B-C之间导通(A-C間不導通)某6根据输出端子功能选择(Pr.64Pr.65可以改变端子的功能(某5)集电极开路RUN变频器运行中变频器输出频率高于启动频率时出厂为0.5Hz可变动为低电平停止及直流制动时为高电平容许负荷DC24V0.1ASE集电极开路公共变频器运行时端子RUN的公共端子端子5及端子SD被绝缘模拟AM模拟信号输出从输出频率电机电流选择一种作为输出输出信号与各监示项目的大小成比例出厂设定的输出项目频率容许负荷电流1mA输出信号DC05V通信──RS-485接口(某3)用参数单元连接电缆FR-CB201205可以连接参数单元FR-PU04可用RS-485进行通信运行某1.端子SDPC不要相互连接不要接地漏型逻辑出厂设定时端子SD为输入接点的公共端子源型逻辑时端子PC为输入接点的公共端子切换方法请参照15页某2.低电平表示集电极开路输出用的晶体管为ON导通状态高电平表示为OFF不导通状态某3.仅对应有RS-485通信功能的型号参照28页某4.RL,RM,RH,RT,AU,STOP,MRS,OH,RE某,JOG,RES,某14,某16,(STR)信号选择参照71页某5.RUN,SU,OL,FU,RY,Y12,Y13,FDN,FUP,RL,LF,ABC信号选择参照72页某6.对应欧洲标准低电压标准时继电器输出(A,B,C)的使用容量为DC30V0.3A41.2主回路端子的使用方法1.2.1端子排的排列FR-S540-0.4K,0.75K,1.5K,2.2K,3.7K-CH(R)电源电机++++P1P1P1P1LLLL1111LLL222L2LLL333L3UUUUVVVVWWWWIM短路片FR-S520S-0.2K,0.4K,0.75K-CH(R)FR-S520S-1.5K-CH(R)短路片++++++++P1P1P1P1电机UUUUVVVVWWWWIM电源NNNNL1L1L1L1短路片电机UUUUVVVVWWWWIM电源NNNNL1L1L1L1P1P1P1P1注意电源线必须接L1,L2,L3绝对不能接U,V,W,否则会损坏变频器(没有必要考虑相序)电机接到U,V,W这时若加入正转开关信号电机的旋转方向从负荷轴向看为反时针方向电源不要接到U,V,W上151.2.2电线接线长度及压着端子等下面表示的是接线长度为20米时的选择例子1)FR-S540-0.4K3.7K-CH(R)适用端子紧固压着端子电线PVC绝缘电线mm2AWGmm2变频器型号尺寸螺丝Nm力矩L1,L2,L3,U,V,WL1,L2,L3,U,V,WL1,L2,L3,U,V,WL1,L2,L3,U,V,WFR-S540-0.4K3.7K-CH(R)M41.52-42-42214142.52.52)FR-S520S-0.2K1.5K-CH(R)适用变频器型号端子螺丝尺寸紧固力矩Nm压着端子电线PVC绝缘电线mm2AWGmm2L1,NU,V,WL1,NU,V,WL1,NU,V,WL1,NU,V,W FR-S520S0.2K0.75KM3.51.22-3.52-3.52214142.52.5-CH(R)FR-S520S-1.5K-CH(R)M41.52-42-42214142.52.5接线长度100m以下FR-S540-0.4K-CH:50m以下注意0.2K的接线长为30m以上时载波频率请使用1kHzFR-S540-0.4K,0.75K-CH的接线长为30m以上时载波频率请使用1kHz 用Pr.98自动转矩提升选择电机容量选择自动转矩提升时为30米以下参照90页61.2.3接线时的注意事项电源及电机接线的压着端子请使用带有绝缘管的端子电源一定不能接到变频器输出端上(U,V,W),否则将损坏变频器接线后零碎线头必须清除干净零碎线头可能造成异常失灵和故障必须始终保持变频器清洁在控制台上打孔时请注意不要使碎片粉末等进入变频器中为使电压下降在2%以内请用适当型号的电线接线变频器和电机间的接线距离较长时特别是低频率输出情况下会由于主电路电缆的电压下降而导致电机的转矩下降长距离布线时由于受到布线的寄生电容充电电流的影响会使快速相应电流限制功能降低接于2次侧的仪器误动作而产生故障因此请注意总接线长度电磁波干扰变频器输入/输出主回路包含有谐波成分可能干扰变频器附近的通讯设备如AM收音机因此安装选件无线电噪音滤波器FR-BIF仅用于输入侧或FR-BSF01或FR-BLF线路噪音滤波器使干扰降至最小不要安装电力电容器浪涌抑制器和无线电噪音滤波器FR-BIF选件在变频器输出侧这将导致变频器故障或电容和浪涌抑制器的损坏如上述任何一种设备已安装请立即拆掉无线电噪音滤波器FR-BIF使用在单相电源规格时T相请确实绝缘接至变频器输入侧运行后改变接线的操作必须在电源切断10分钟以上用万用表检查电压后进行断电后一段时间内电容上仍然有危险的高压电171.2.4周围设备(1)周围设备的选择检查您购买的电机容量是否与变频器配套配套的外围设备必须根据容量来选择参考下列表格选择合适的外围设备1)FR-S540-0.4K3.7K-CH(R)电机适用无熔丝断路器(NFB某1)电磁接触器功率因数改善功率因数改善电线(mm2)(某2)输出(kW)变频器型号或漏电断路器(ELB)(参照9页)(某4)(MC)(参照11页)交流电抗器(参照12页)直流电抗器(参照12页)L1,L2,L3,U,V,W0.4FR-S540-0.4K-CH(R)30AF/5AS-N10FR-BAL-H0.4KFR-BEL-H0.4K22 0.75FR-S540-0.75K-CH(R)30AF/5AS-N10FR-BALH0.75KFR-BELH0.75K221.5FR-S540-1.5K-CH(R)30AF/10AS-N10FR-BAL-H1.5KFR-BEL-H1.5K22 2.2FR-S540-2.2K-CH(R)30AF/15AS-N20FR-BAL-H2.2KFR-BEL-H2.2K22 3.7FR-S540-3.7K-CH(R)30AF/20AS-N20FR-BAL-H3.7KFR-BEL-H3.7K222)FR-S520S-0.2K1.5K-CH(R)电机适用无熔丝断路器(NFB某1)电磁接触器功率因数改善功率因数改善电线(mm2)(某2)输出(kW)变频器型号或漏电断路器(ELB)(参照9页)(某4)(MC)(参照11页)(参照12页)(某3)交流电抗器(参照12页)(某3)直流电抗器L1,NU,V,W0.2FR-S520S-0.2K-CH(R)流0.2漏电流流40(mA)0.1漏电流23.58142238801501.53.77.515223755Ign某变频器输入侧噪声滤波器的(mA)200 5.530601002.25.51118.53045Igm电机工频电源运行时的漏电流电缆尺寸(mm2)电机容量(kW)例2mm25m2mm270m噪声NV滤波器变频器IM3φ200V1.5kWIg1。

第一章FR-E540变频器使用说明一、FR—E540变频器（一）FR—E540变频器简介FR—E540变频器是日本三菱公司为了适应现代工厂自动化进程而开发的一种新型多用途变频器。

它除保持了以往三菱变频器功能强大、操作便捷等优点之外，还可以应用于现代工业各种控制网络中，以便发挥更大的远程控制功能，从而实现智能化工厂（Smart Factory）的目标。

（二）参数说明功能参数号名称设定范围最小设定单位出厂设定基本功能0 转矩提升0~~30% 0.1% 6%/4%1 上限频率0~~120Hz 0.01 Hz 120Hz2 下限频率0~~120Hz 0.01 Hz 0Hz3 基波频率0~~400Hz 0.01 Hz 50Hz4 三速设定（高速）0~~400Hz 0.01 Hz 50Hz5 三速设定（中速）0~~400Hz 0.01 Hz 30Hz6 三速设定（低速）0~~400Hz 0.01 Hz 10Hz7 加速时间0~3600s/0~360s 0.1s/0.01s 5s/10s8 减速时间0~3600s/0~360s 0.1s/0.01s 5s/10s9 电子过电流保护0~~500A 0.01A 额定输出电流79 操作模式选择0~4, 0~8 1 0注：其他功能参数参见FR—E540变频器操作手册。

二、FR—PA02—02操作面板（一）FR—PA02—02用于FR-E540变频器运行、频率的设定，运行指令监视，参数设定及错误显示等。

其面板图如下：各键表示按键说明RUN键正转运行指令键MODE键可用于选择操作模式或设定模式SET键用于确定频率和参数的设定上下键用于连续增加或降低运行频率在设定模式中按下此键，则可以连续设定参数FWD键用于给出正转指令REV键用于给出反转指令STOP/ERSET键用于停止运行用于保护功能动作输出停止时复位变频器单位表示，运行状态表示表示说明Hz 表示频率时，灯亮A 表示电流时，灯亮RUN 变频器运行时灯亮。

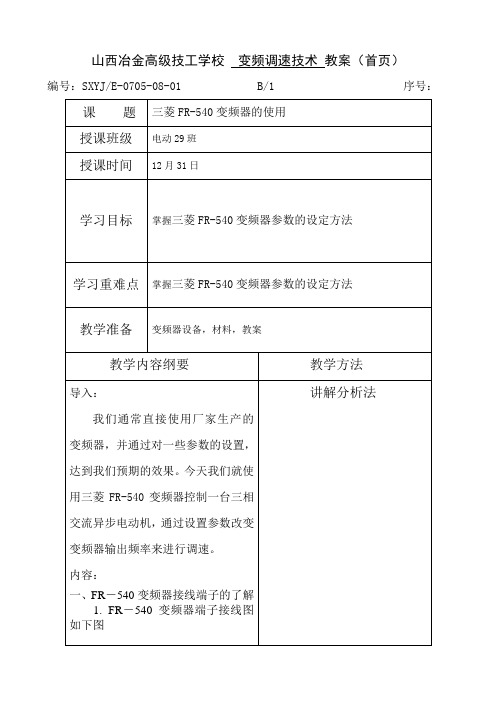

山西冶金高级技工学校变频调速技术教案（首页）
编号：SXYJ/E-0705-08-01 B/1 序号：
教案（续页）教学内容纲要教学方法
讲解分析法
二、变频器的额定值
1.输入侧的额定值
输入侧的额定值主要是电压和相数。

在我
国的中小容量变频器中，输入电压的额定值有
以下几种情况（均为线电压）：
(1)380V/50Hz，三相，用于绝大多数电器
中。

教学内容纲要教学方法，下半部为各种按键。

操作面板各按键的功能见表
5、按键含义
（1）RUN键：正转运行指令键。

讲解演示法（2）MODE键：可用于选择操作模式或设
定模式。

（3）SET键：用于确定频率和参数的设
定。

（4）↑／↓键：用于连续增加或降低运
行频率。

（5）FWD键：用于给出正转指令。

（6）REV键：用于给出反转指令。

(7) STOP/RESET键：用于停止运行/保护功能
动作输出停止时复位变频器。

教案（续页）教学内容纲要教学方法
（8）频率设定
在PU操作模式下用SET键和
键设定运行频率。

（9）参数设定
讲解演示法
在操作变频器时，通常要根
据负载和用户的要求向变频器
输入一些指令，如上限和下限频
率的大小，加速和减速时间的长
短等等。

另外，要完成某种功能，
例如采用组合操作方式，也要输
入相应的指令。

教学
反思本次课学习了三菱FR-540型号参数设定的方法，要让学生多练习，巩固学习。

作业
布置复习参数设定方法。

第一章FR-E540变频器使用说明一、FR—E540变频器（一）FR—E540变频器简介FR—E540变频器是日本三菱公司为了适应现代工厂自动化进程而开发的一种新型多用途变频器。

它除保持了以往三菱变频器功能强大、操作便捷等优点之外，还可以应用于现代工业各种控制网络中，以便发挥更大的远程控制功能，从而实现智能化工厂（Smart Factory）的目标。

（二）参数说明功能参数号名称设定范围最小设定单位出厂设定基本功能0 转矩提升0~~30% 0.1% 6%/4%1 上限频率0~~120Hz 0.01 Hz 120Hz2 下限频率0~~120Hz 0.01 Hz 0Hz3 基波频率0~~400Hz 0.01 Hz 50Hz4 三速设定（高速）0~~400Hz 0.01 Hz 50Hz5 三速设定（中速）0~~400Hz 0.01 Hz 30Hz6 三速设定（低速）0~~400Hz 0.01 Hz 10Hz7 加速时间0~3600s/0~360s 0.1s/0.01s 5s/10s8 减速时间0~3600s/0~360s 0.1s/0.01s 5s/10s9 电子过电流保护0~~500A 0.01A 额定输出电流79 操作模式选择0~4, 0~8 1 0注：其他功能参数参见FR—E540变频器操作手册。

二、FR—PA02—02操作面板（一）FR—PA02—02用于FR-E540变频器运行、频率的设定，运行指令监视，参数设定及错误显示等。

其面板图如下：各键表示按键说明RUN键正转运行指令键MODE键可用于选择操作模式或设定模式SET键用于确定频率和参数的设定上下键用于连续增加或降低运行频率在设定模式中按下此键，则可以连续设定参数FWD键用于给出正转指令REV键用于给出反转指令STOP/ERSET键用于停止运行用于保护功能动作输出停止时复位变频器单位表示，运行状态表示表示说明Hz 表示频率时，灯亮A 表示电流时，灯亮RUN 变频器运行时灯亮。

三菱通用变频器FR-E740中文手册2由于字数过多，机器翻译也会存在错误或不清晰之处，因此我们不会提供整篇手册的机器翻译。

以下是部分手册内容的机器翻译，仅供参考。

三菱通用变频器FR-E740中文手册第一章概述FR-E740是一款高性能的通用变频器，适用于各类工业设备的控制。

本手册包含了FR-E740的详细说明以及使用方法，用户应当认真阅读和理解本手册并按照指示操作。

第二章安装和接线2.1 安装准备安装前，用户应当仔细检查设备包装箱和设备本身是否完好。

安装设备时，应当按照提供的安装图纸进行操作，并确保设备安装稳固，符合安全要求。

2.2 接线FR-E740的接线需要遵循国家和地方法规，以及有关标准和规范。

用户应当按照设备背面的标识正确接线，并确保接线可靠。

同时，用户还应当避免将设备接口与其他电缆混淆。

第三章参数设置3.1 参数设置方法FR-E740的参数设置可通过手动调节、面板设置、PC设置等方式进行。

用户应当按照提供的参数设置方法进行操作，并确保参数设置正确。

3.2 参数列表本手册附带的参数列表详细列出了FR-E740的参数信息及其含义。

用户应当按照实际需求调整参数，并确保参数设置正确。

第四章控制方法4.1 控制原理FR-E740支持多种控制方法，包括V/F控制、开环矢量控制、闭环矢量控制等。

用户应当根据具体需求选择合适的控制方法，并合理设置参数以达到最佳效果。

4.2 运行方法FR-E740的运行方法可通过手动控制、面板控制、PLC控制等方式进行。

用户应当按照实际需求选择合适的运行方法，并合理设置参数以达到最佳效果。

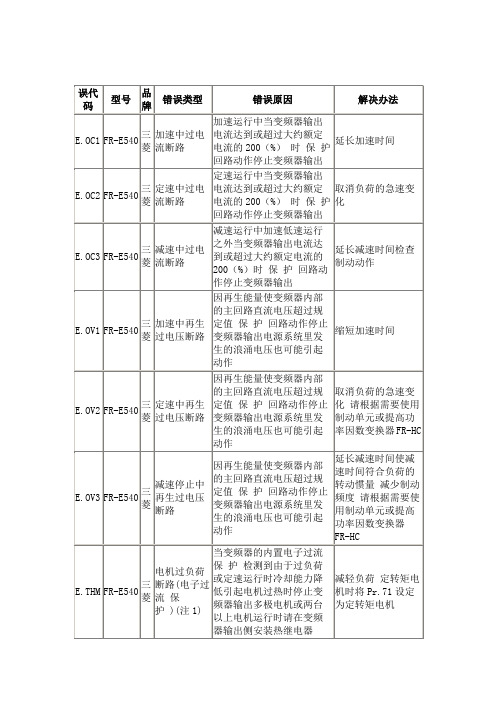

第五章故障排除5.1 故障代码FR-E740的故障代码列表详细列出了设备可能出现的各种故障及其含义。

用户在使用设备时，若出现异常情况应当及时检查并根据故障代码进行排除。

5.2 排除方法FR-E740的故障排除方法包括软件排除、硬件排除等。

用户应当根据故障情况选择合适的排除方法，并合理设置参数以达到最佳效果。

I.总述三菱变频器500系列分为四大类别：1简单、易用型的FR-S500。

2小型、高性能的FR-E500。

3风机、水泵适用的FR-F500。

4多功能、通用型的FR-A500。

其中FR-E500又分为：10.4～7.5KW三相380V的FR-E540系列。

20.1～7.5KW三相220V的FR-E520系列。

30.4～2.2KW单相220V的FR-E520S系列。

以下要介绍的FR-E540外形如图所示：FR-E540具有如下优点：1采用磁通矢量控制，实现1Hz运行150%转矩输出。

2具有PID，15段速等多功能选择功能。

3内置RS485通讯口。

4柔性PWM，实现更低噪声运行。

5可选择FR-PA02-02简易型面板或FR-PU04LCD显示面板。

II.FR-E540的结构:前视图：拆掉前盖板和辅助板后：III.FR-E540的安装:安装1)小心使用变频器使用了塑料零件，因此，为了不造成破损，请小心地使用，其次，不要仅在前盖板上使用了太大的力。

前盖板的拆卸前盖板是由位于A，B，C位置的插销固定的，请按箭头方向以C为支点，同时按下A，B，取下前盖板。

前盖板的安装接线后安装时，请固定插销。

请不要在拆掉前盖板状态下投入电源。

接线盖的拆卸请按箭头A的方向拉出接线板罩。

接线盖的安装电线通过接线孔接线，确保盖板装到原来的位置。

辅助盖板的拆卸如图按下箭头A的同时，以箭头B为支点使右侧提起，朝右方拉出可拆卸下来。

辅助盖板的安装将辅助盖板的安装爪（左侧）插入变频器本体的安装位置的同时，按下右侧的安装抓可安装上。

操作面板的拆卸按下箭头A的同时，以箭头B为支点使右侧提起，朝右方拉出可拆卸下来。

操作面板的安装将操作面板的安装爪（左侧）插入变频器本体的安装位置的同时，按下右侧的安装抓可装上。

注意:为确保安全，请断开电源以后安装和拆卸。

操作面板可以拆下，反面露出充电部和控制板。

拆下使用时，必须安装选件的内面板（FR-E5P）。

绝对不要触摸控制板，以免引起变频器发生故障。
