第10章思考题及习题10参考答案一、填空1．对于电流输出型的D/A转换器,为了得到电压输出，应使用。
答：I/V转换电路2．使用双缓冲同步方式的D/A转换器，可实现多路模拟信号的输出。
答：同步3．一个8位A/D转换器的分辨率是 ,若基准电压为5V,该A/D转换器能分辨的最小的电压变化为。
答:1/28，20Mv4．若单片机发送给8位D/A转换器0832的数字量为65H,基准电压为5V,则D/A转换器的输出电压为 .答：1.973V5．若A/D转换器00809的基准电压为5V,输入的模拟信号为2.5V时，A/D转换后的数字量是。
答：80H二、判断对错1．“转换速度”这一指标仅适用于A/D转换器，D/A转换器不用考虑“转换速度"问题。
错2．ADC0809可以利用“转换结束"信号EOC向AT89S52单片机发出中断请求.对3．输出模拟量的最小变化量称为A/D转换器的分辨率。
错4．对于周期性的干扰电压，可使用双积分型A/D转换器，并选择合适的积分元件，可以将该周期性的干扰电压带来的转换误差消除。
对三、单选1．在【例10—5】中的应用程序中，第2条与第4条指令:MOV DPTR，＃7FF8HMOVX ＠DPTR，A的作用是。
A。
使单片机的WR信号有效 B. 使ADC0809的片选信号有效C。
发送ADC当前的转换通道号并启动A/D转换 D.将A中的数据写入0809答：C2．对于图10—20，如果P2.7改为 P2.3,且A/D转换的通道号选为IN3，则DPTR的值为 .A. FBF3H B。
FBFCH C。
7BFCH D。
F7F3H答:D四、简答1．D/A转换器的主要性能指标都有哪些?设某DAC为二进制12位,满量程输出电压为5V，试问它的分辨率是多少？答：D／A转换器的主要技术指标如下：分辨率:D／A转换器的分辨率指输入的单位数字量变化引起的模拟量输出的变化，是对输入量变化敏感程度的描述。
555集成定时器与模拟量和数字量的转换【重点】555定时功能及特性；会用555定时器组成应用电路。
【难点】555集成定时器构成单稳态触发器、施密特触发器、多谐振荡器。

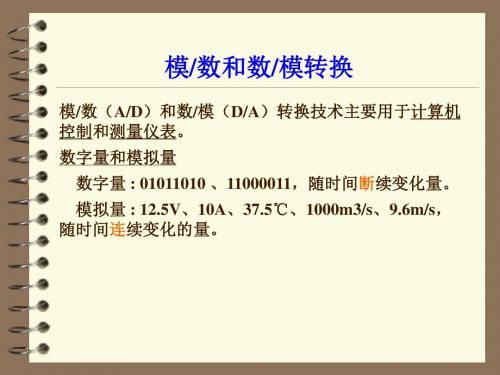

能将数字量转换为模拟量的电路称为数模转换器，简称D/A 转换器或DAC ；能将模拟量转换为数字量的电路称为模数转换器，简称A/D 转换器或ADC 。
13.1 555集成定时器13.1.1 555集成定时器结构及其基本原理1.555集成定时器电路的组成（1）电阻分压器和电压比较器由三个等值电阻R 和两个集成运放比较器 A 1、 A 2构成将电源电压U CC 分压取得比较器的输入参考电压，在CO 端无外加控制电压时，比较器A 1输入参考电压为2/3U CC ，比较器A 2输入参考电压为1/3U CC ；CO 端如有外加控制电压可改变参考电压值。
（2）基本RS 触发器由两个比较器输出电位控制其状态R 为触发器复位端，当R =0时，触发器反相输出Q =1，使定时器输出u o =0，同时使 VT 导通。
CO 1R U U =CO R221U U =（3）输出缓冲器和开关管由反相器和集电极开路的三极管VT构成反相器用以提高负载能力并起到隔离作用；VT的集电极电流可达500 mA，能驱动较大的灌电流负载。
555集成定时器可在较宽的电源电压范围（4.5～18 V）内正常工作，但各输入端的信号电压不可超过电源电压值。
2.555集成定时器的基本工作原理当CO端无外接控制电压时，555集成定时器的工作状态取决于复位端R、TH和TR 的状态。
（1）当R=0时，Q=1，u o=0，VT饱和导通。
V> 1/3U CC时，A1输出为0，A2输出为1，Q=1，（2）当R=1且V TH > 2/3U CC、VTRQ=0，u o=0，VT饱和导通。
V> 1/3U CC时，A1输出为1，A2输出为1，Q、Q、（3）当R=1且V TH < 2/3U CC、TRu o不变，VT状态不变。
第1章计算机基础知识三、简答题1．微型计算机的基本组成？答：以微型计算机为主体，配上相应的系统软件、应用软件和外部设备之后，组成微型计算机系统。
(微型计算机+软件系统，也可）2．简述冯.诺依曼型计算机基本思想？答：冯.诺依曼型计算机是由运算器，控制器，存储器，输入设备和输出设备组成的。
其中，运算器是对信息进行加工和运算的部件；控制器是整个计算机的控制中心，所以数值计算和信息的输入，输出都有是在控制器的统一指挥下进行的；存储器是用来存放数据和程序的部件，它由许多存储单元组成，每一个存储单元可以存放一个字节；输入设备是把人们编写好的程序和数据送入到计算机内部；输出设备是把运算结果告知用户。
（写出主要内容，即可）3．什么是微型计算机？答：微型计算机由CPU、存储器、输入/输出接口电路和系统总线构成。
（只要答出五大组成部分即可）4．什么是溢出？答：溢出就是在运算中，使用已经确定的二进制位数，没有办法表示运算结果。
二、简答题1.在内部结构中，微处理器主要有哪些功能部件组成？答：1) 算术逻辑部件 2) 累加器和通用寄存器组3) 程序计数器 4) 时序和控制部件（意思相近即可）2. 微处理器一般应具有哪些功能？答：1)可以进行算术和逻辑运算 2)可保存少量数据3)能对指令进行译码并完成规定的操作 4)能和存储器、外部设备交换数据5)提供整个系统所需的定时和控制 6)可以响应其他部件发来的中断请求3. 什么是总线周期？答：CPU使用总线完成一次存储器或I/O接口的存取所用的时间，称为总线周期，一个基本的总线周期包含4个T状态，分别称为T1、T2、T3、T4。
（意思相近即可）？2.中断服务程序结束时，。
RET应该可以使中断服务程序返回主程序，但因为RETF是子程序返回指令，它只从堆栈中恢复CS和IP，而不能使状态字PSW得以恢复，所以不能使断点完全恢复，对源程序的继续执行造成不良影响。
(回答可以返回2分，出现的问题3分，意思相近即可)3.写出把首地址为 BLOCK1) MOV BX,OFFSET BLOCK+6 2) LEA BX,BLOCK 3) LEA BX,BLOCKMOV DX,[BX] MOV DX,[BX+12] MOV SI,12MOV DX,[BX+SI]4. 设BX=134AH，BP=1580H，DI=0528H，SI=0234H，DS=3200H，SS=5100H，求在各种寻址方式下源操作数的物理地址。
