【CN109742666A】一种室外防尘配电箱【专利】

专利名称：一种具有除尘功能的配电箱专利类型：实用新型专利
发明人：王吉军
申请号：CN201820591371.5
申请日：20180424
公开号：CN208112011U
公开日：
20181116
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有除尘功能的配电箱，包括底座、滚动轮、电机和箱体，所述底座下端面一侧固定安装有支撑杆，所述支撑杆的一侧底座的下端面固定设置有第一液压缸，所述第一液压缸的伸缩端处活动安装有滚动轮，所述底座的上端面固定安装有箱体，所述箱体的一侧底座的上端面固定安装有第二液压缸，所述第二液压缸的伸缩端处固定安装有电机，所述箱体的一侧竖直开设有凹槽，所述箱体的一侧通过轴承平行安装有转轴，所述电机的输出端处通过联轴器与转轴的另一端连接，所述转轴上端通过支架设置有数个软毛刷，所述箱体通过铰链与箱门连接，所述箱门的一侧固定设置有把手。

本实用新型结构简单，方便移动，便于清理配电箱的内部。

申请人：天津市大光明电器有限公司
地址：300203 天津市静海区大邱庄镇胡连庄村
国籍：CN
代理机构：北京久维律师事务所
代理人：邢江峰
更多信息请下载全文后查看。

专利名称：一种防尘配电箱专利类型：实用新型专利
发明人：祝建,王艾虎
申请号：CN202021298649.3申请日：20200706
公开号：CN212875201U
公开日：
20210402
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防尘配电箱，涉及配电箱技术领域，包括配电箱本体，所述配电箱本体的两侧均设置有散热板，所述散热板上设置有多个散热孔，所述散热孔的上方设置有铜板，所述铜板的一侧与所述散热板铰接连接，另一侧可活动的与所述散热板连接；所述散热板与所述铜板之间还设置有防尘网，所述防尘网可拆卸地与所述配电箱本体连接。

本实用新型的防尘配电箱通过将散热板与配电箱本体分开设置，且中间设置有防尘网，不仅具有散热的功能，且还可以阻挡从散热孔飘入的灰尘，还设置有可活动的铜板，进一步增加了散热效果，下雨时，可以用于密封散热孔，防止雨水进入到配电箱内部。

申请人：江苏乙鼎电气有限公司
地址：223300 江苏省淮安市淮阴区棉花庄镇十里村
国籍：CN
更多信息请下载全文后查看。

专利名称：一种能够有效防尘的室外配线箱专利类型：实用新型专利
发明人：吴明军
申请号：CN201620982728.3
申请日：20160830
公开号：CN206020754U
公开日：
20170315
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种能够有效防尘的室外配线箱，包括箱体，箱体前侧设有箱门，箱门包括门框，门框内设置有密封卷帘门，密封卷帘门朝向柜体内部一侧依次设置有防护网和防尘通风网，其中密封卷帘门由双向旋转电机控制，门框上还设置有控制装置，其中控制装置包括控制器和设置在门框内侧的温度传感器与外侧的湿度传感器，本实用新型能够有效防尘的室外配线箱，箱门的设置使得配线箱能够进行自动散热和防水，能够提高配线箱内空气流动，提高了散热效果，箱体内的湿度情况可显示在信息显示屏上供人们查看，直观性好，可对箱体内部的湿度进行控制，保证了信号传输的稳定性，另外便于固定和移动，便捷性和稳定性高。

申请人：深圳市同信光通讯科技有限公司
地址：518000 广东省深圳市龙华新区观澜街道横坑社区石角头工业区17号A栋2、3楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种具有防尘功能的配电箱专利类型：实用新型专利
发明人：胡国旗,欧阳闰平,曾李想,甘黎阳申请号：CN201821185324.7
申请日：20180725
公开号：CN208596883U
公开日：
20190312
专利内容由知识产权出版社提供
摘要：本实用新型属于配电箱技术领域，具体涉及一种具有防尘功能的配电箱，包括箱体及固定安装于所述箱体内部的低压电器，所述箱体为开口结构，在所述箱体的开口一侧形成有门框，所述箱体铰接有用于打开或关闭所述箱体的箱门，所述箱门在与所述箱体连接的一侧上设置有密封圈，所述密封圈紧贴于所述箱门，所述门框设置有与所述密封圈相匹配的凹槽，通过密封圈与凹槽的配合，有效的阻挡了外部灰尘进入配电箱内部，起到了很好的防尘效果，提高了配电箱的使用寿命。

申请人：广东凡立电力技术有限公司
地址：523000 广东省东莞市塘厦镇宝源一路2号一楼
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：潘俊达
更多信息请下载全文后查看。

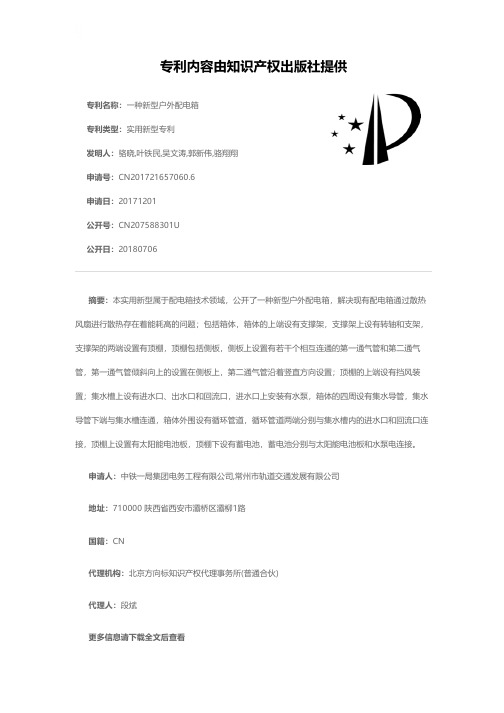

专利名称：一种新型户外配电箱
专利类型：实用新型专利
发明人：骆晓,叶铁民,吴文涛,郭新伟,骆翔翔申请号：CN201721657060.6
申请日：20171201
公开号：CN207588301U
公开日：
20180706
专利内容由知识产权出版社提供
摘要：本实用新型属于配电箱技术领域，公开了一种新型户外配电箱，解决现有配电箱通过散热风扇进行散热存在着能耗高的问题；包括箱体，箱体的上端设有支撑架，支撑架上设有转轴和支架，支撑架的两端设置有顶棚，顶棚包括侧板，侧板上设置有若干个相互连通的第一通气管和第二通气管，第一通气管倾斜向上的设置在侧板上，第二通气管沿着竖直方向设置；顶棚的上端设有挡风装置；集水槽上设有进水口、出水口和回流口，进水口上安装有水泵，箱体的四周设有集水导管，集水导管下端与集水槽连通，箱体外围设有循环管道，循环管道两端分别与集水槽内的进水口和回流口连接，顶棚上设置有太阳能电池板，顶棚下设有蓄电池，蓄电池分别与太阳能电池板和水泵电连接。

申请人：中铁一局集团电务工程有限公司,常州市轨道交通发展有限公司
地址：710000 陕西省西安市灞桥区灞柳1路
国籍：CN
代理机构：北京方向标知识产权代理事务所(普通合伙)
代理人：段斌
更多信息请下载全文后查看。

专利名称：一种防外尘除内尘的配电柜专利类型：发明专利
发明人：俞国磊
申请号：CN202111411137.2
申请日：20211125
公开号：CN114094454A
公开日：
20220225
专利内容由知识产权出版社提供
摘要：本发明属于配电柜技术领域，尤其涉及一种防外尘除内尘的配电柜，它包括柜体、柜门，其中柜体的侧壁上开有进气孔和出气孔，柜门铰接安装在柜体的前侧，柜门与柜体之间安装有用于上锁的门搭，本发明通过设计的第一包壳和第一环形套可起到一定的防虫进入排气管内的作用，通过第一包壳和第二一环形套增加虫进入排气管内时爬行的行程，对虫进入排气管起到一定的阻碍作用。

通过设计的第二包壳和第二环形套可起到一定的防虫进入进气管内的作用，通过第二包壳和第二环形套增加虫进入进气管内时爬行的行程，对虫进入进气管起到一定的阻碍作用。

申请人：俞国磊
地址：312028 浙江省绍兴市杨汛桥镇芝塘湖村岭下湖82-2号
国籍：CN
代理机构：上海洞鉴知识产权代理事务所(普通合伙)
代理人：黄小栋
更多信息请下载全文后查看。
