云南电网公司红河供电局2019年蒙自城网项目工程智能综合配电箱（JP柜）技术规范书2019年5月货物需求一览表1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2 投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的智能综合配电箱（JP柜）应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。

如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

1.1.3 本招标文件技术规范提出了对智能综合配电箱（JP柜）的技术参数、性能、结构、试验等方面的技术要求。

1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5 如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

如果没有不一致的地方，必须在“技术差异表”中写明为“无差异”。

1.1.6 本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。

本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。

1.1.7 本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.1.8 本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。

1.2 投标人应提供的资格文件投标人在投标文件中应提供下列合格的资格文件，否则视为非响应性投标。

J P柜综合配电箱公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。

柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。

2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。

在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。

3、进出线布置：侧面上进下出，不在一面。

4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。

配电室在综合保护器出线侧装接线排。

5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。

6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。

柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。

7、箱体通风设计：上下左右通风，具有防止小动物进入设计。

进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。

8、对接地的要求：1) JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。

紧固螺钉或螺栓的直径应不小于10mm。

接地连接点应标以清晰可见的接地符号；2) 接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；3) 主回路中凡规定或需要触及的所有部件都应可靠接地；9、JP柜柜顶设有横眉可粘贴间隔名称。

JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。

10、铭牌的要求1) 铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。

2) 铭牌应包括如下内容：a) 制造商名称或商标、制造年月、出厂编号；b) 产品型号；c) 给出下列数据：额定电压、额定频率、无功补偿容量、额定容量、防护等级。

11. 对JP柜限制并避免内部电弧故障的要求JP柜内的的刀开关应具有防弧功能，并具有“严禁带负荷拉闸”警示标志。

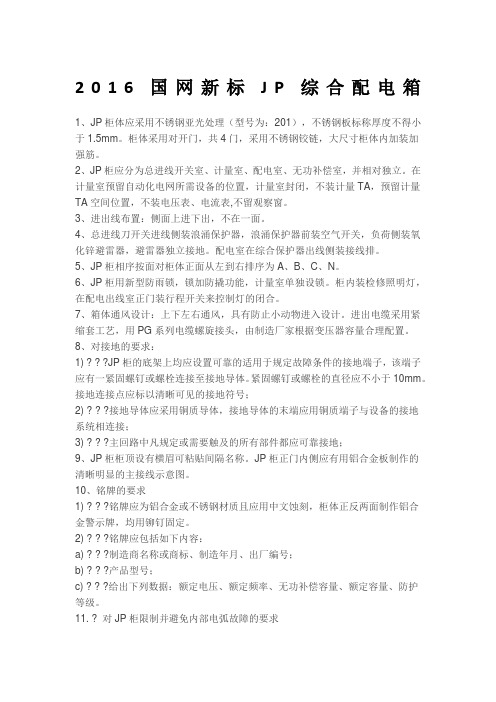

2016国网新标J P综合配电箱1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。

柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。

2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。

在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。

3、进出线布置：侧面上进下出，不在一面。

4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。

配电室在综合保护器出线侧装接线排。

5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。

6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。

柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。

7、箱体通风设计：上下左右通风，具有防止小动物进入设计。

进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。

8、对接地的要求：1) ? ? ?JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。

紧固螺钉或螺栓的直径应不小于10mm。

接地连接点应标以清晰可见的接地符号；2) ? ? ?接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；3) ? ? ?主回路中凡规定或需要触及的所有部件都应可靠接地；9、JP柜柜顶设有横眉可粘贴间隔名称。

JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。

10、铭牌的要求1) ? ? ?铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。

2) ? ? ?铭牌应包括如下内容：a) ? ? ?制造商名称或商标、制造年月、出厂编号；b) ? ? ?产品型号；c) ? ? ?给出下列数据：额定电压、额定频率、无功补偿容量、额定容量、防护等级。

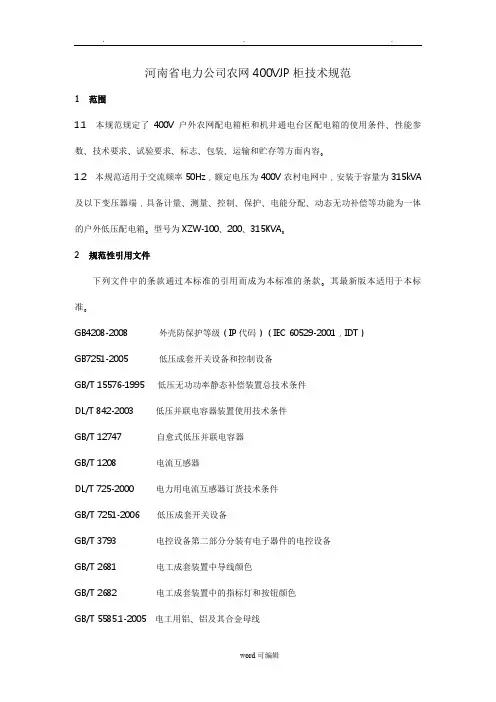

河南省电力公司农网400VJP柜技术规范1 范围1.1 本规范规定了400V 户外农网配电箱柜和机井通电台区配电箱的使用条件、性能参数、技术要求、试验要求、标志、包装、运输和贮存等方面内容。

1.2 本规范适用于交流频率50Hz，额定电压为400V农村电网中，安装于容量为315kVA 及以下变压器端，具备计量、测量、控制、保护、电能分配、动态无功补偿等功能为一体的户外低压配电箱。

型号为XZW-100、200、315KVA。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

其最新版本适用于本标准。

GB4208-2008 外壳防保护等级（IP代码）（IEC 60529-2001，IDT）GB7251-2005 低压成套开关设备和控制设备GB/T 15576-1995 低压无功功率静态补偿装置总技术条件DL/T 842-2003 低压并联电容器装置使用技术条件GB/T 12747 自愈式低压并联电容器GB/T 1208 电流互感器DL/T 725-2000 电力用电流互感器订货技术条件GB/T 7251-2006 低压成套开关设备GB/T 3793 电控设备第二部分分装有电子器件的电控设备GB/T 2681 电工成套装置中导线颜色GB/T 2682 电工成套装置中的指标灯和按钮颜色GB/T 5585.1-2005 电工用铝、铝及其合金母线GB1497-85 低压电器基本标准GB9466 低压成套开关设备基本实验方法DL/T 620 交流电气装置的过电压保护和绝缘配合GB7251.1-2005 低压成套开关设备与控制设备GB13955-2005 剩余电流动作保护装置安装和运行GB6829-1995 剩余电流保护器的一般要求JB8756-1998 剩余电流保护继电器GB 4942-1993 低压电气外壳防护等级GB 50052-1995 供配电系统设计规范GB/T 5231-2001 农村电网建设与改造技术导则DL/T621-1997 交流电气装置的接地GB/T 15576-2008 低压成套无功功率补偿装置3 使用条件3.1 环境条件要求本技术规范所规定设备，应能在下列环境条件使用：3.1.1 周围空气温度最高气温：+40℃最热月平均气温：+35℃年平均气温：+20℃最低气温：-30℃最大日温差：30K日照强度：0.1 W/cm23.1.2 海拔高度：≤1000m3.1.3 最大风速：35m/s （离地面高10m处持续10min的平均最大风速）3.1.4 环境相对湿度(在20℃时)日平均值：90%月平均值：85%3.1.5 地震烈度：Ⅷ度3.1.6 污秽等级：Ⅳ级3.1.7 覆冰厚度：10mm3.1.8 安装地点：户外、户内3.2 运行条件3.2.1 额定电压：380V（220V）3.2.2 额定频率：50Hz3.2.3 安装方式：a) 变压器台架（槽钢）上安装(农网台区);b) 落地安装（农田机井通电台区）。

智能化低压综合配电箱（JP柜）说明书1、公用变台智能化低压综合配电箱（JP柜）适用于广大农村配电变压器，额定频率交流50Hz，额定工作电压400V，额定电流630A及以下的配电系统中，户外柱上安装使用。

作为电能分配、电能计量、电能信息采集与监控、测量(PDK)、无功补偿和保护之用的综合低压设备。

（是我公司根据国家电网智能化建设的要求，在原JP柜基础上研制开发的智能化新产品，该产品不仅具有原JP柜适用于广大农村的产品特点，更具有了智能电网要求的电能信息采集与监控，电网负荷控制管理等功能，是城乡电网的更新换代产品）2 主要技术参数2.1 额定工作电压：400V2.2 额定绝缘电压：660V2.3 额定频率：50Hz2.4 容量：50、100、125、160、200、250、315、400kVA，具体规格以订货合同为准。

2.5 绝缘电阻：≥4MΩ2.6 介电强度：主回路相对地为2.5kV，1分钟。

辅助回路对地为2.5kV，1分钟。

2.7 防护等级：IP332.8 系统接地方式：中性点直接接地（TT系统）。

3 箱内主要元件配置表(根据实际项目工程提供)4 功能与结构4.1结构配电箱的箱体采用镀锌角钢骨架，外敷不锈钢板，箱体表面无眩目反光，配电箱体能够防雨、防尘、防盗、防漏电、防雷击、防电磁干扰，有足够的强度确保运输和安装过程中不会变形。

变台综合配电箱按照不同变压器容量安装配电监测及无功补偿一体式控制器(100kVA及以上变台安装)、测量电流互感器、计量电流互感器、HR系列隔离刀闸，高分断自动重合闸漏电综合保护出线开关、复合继电器型固态、进出线端子等电器元件。

箱体内部分隔成计量室、隔离刀闸室、馈电开关室、无功补偿室。

电能表和计量互感器在同一室，与其他室用封板分隔，箱门能加铅封和锁封，无功补偿室与其它室采用不小于2mm镀锌钢板分隔。

4.1.1 配电箱进线方式采用箱体侧面进线，设置专用不锈钢防水弯头，弯头与箱体间配置防水胶垫，并方便电缆接线。

JP柜订货通用基本技术条件1 、正常使用工作环境a) 周围空气温度最高气温: +40℃，24小时平均温度不超过35℃最热月平均气温: +30℃最高年平均气温: +20℃最低气温: －25℃最大日温差： 25kb) 最大风速： 35m/sc) 海拔： 3000md) 湿度：月平均最高相对空气湿度（25℃）：90%，在昼夜温差大的地区，应采取通风吸潮或加热等措施，防止凝露。

e) 爬电比距：≥25 mm/kVf) 安装地点：户外2、JP 柜配置及要求2.1 JP柜回路配置配电变压器容量为160—200kV A，配置二回路出线，馈线使用二只空气开关，不配置进线总开关。

2.2 JP柜配置JP柜内配置如下单元:(a). 计量单元(b). 保护单元(c).无功补偿单元(d). 防雷保护单元(e). JP柜外壳正面设置红色带电指示灯2.3 JP柜单元配置及要求(a). 计量单元计量单元仅配置变压器低压侧的计量装置，不配置各出线回路计量装置。

统一配置 0.5 s级电流互感器，按配电变压器容量选择电流互感器一次侧额定电流，电流互感器二次侧额定电流为5 A；统一配置 1级三只单相 1.5（6）A 有功电能表。

电能表要求选择有良好质量保证的长寿命电子式电能表。

统一配置2 级单只单相电压表，设置切换开关便于测量三相电压；电压表进线与JP柜设置的带电红色指示灯配置共用保险。

在需要装设电压监测仪的JP柜内，不再设置电压表及相应切换开关；电压表的安装位置应便于改安装电压监测仪并易作相应电气接线调整。

JP柜内装设的电压监测仪应满足相应的技术条件。

JP柜内装设的电能计量装置，应符合国标GBJ63—83《工业与民用电力装置的电气测量仪表装置设计规范》，DL/T448—2000 《电能量技术规程》的规定。

(b). 控制保护单元配置及要求JP柜内按各回路设置，选择目前国内生产的可靠性较高产品；空气开关按配电变压器的容量及回路分配容量选择空气开关型号参数。

JP系列低压综合配电箱安装使用说明书1、概述JP系列10kV变压器综合配电箱（以下简称“配电箱”），适用于广大农村配电变压器额定频率交流50Hz，额定工作电压400V，额定电流800A及以下的配电系统中，户外柱上安装使用。

配电箱具备远程在线监测、电能分配、电能计量、无功补偿和剩余电流保护等功能的综合低压成套开关设备与控制设备。

2、型号及含义JP —□/ □补偿容量（kvar）变压器容量（kVA）低压综合配电箱3、执行标准GB 4208 外壳防护等级（IP代码）GB/Z 6829 剩余电流动作保护电器的一般要求GB 7251.12 低压成套开关设备和控制设备第2部分：低压成套开关设备和控制设备第2部分：成套电力开关和控制设备GB/T 10233 低压成套开关设备和电控设备基本试验方法GB 13955 剩余电流动作保护装置安装和运行GB 14048.2 低压开关设备和控制设备第2部分：断路器GB/T 15576 低压成套无功功率补偿装置GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验DL/T 375 户外配电箱通用技术条件DL/T 499 农村低压电力技术规程DL/T 614 多功能电能表DL/T 620 交流电气装置的过电压保护和绝缘配合4、使用环境条件配电箱的使用环境条件，见表1。

表1 使用环境条件5、主要技术参数配电箱的主要技术参数，见表2、表3。

表3 400kVA配变用，1进3出，有补偿配电箱主要技术参数6、装置功能单元的划分和要求6.1 装置划分为以下单元：a)计量/测量表计单元；b)控制保护单元；c)无功补偿单元。

5.2.1 计量/测量表计单元计量装置设单独计量室单元，集中布置，密封隔离，单独设门，并设观察窗。

智能化低压综合配电箱（JP 柜）说明书1、公用变台智能化低压综合配电箱（ JP 柜）适用于广大农村配电变压器，额定频率交流50Hz ，额定工作电压 400V ，额定电流 630A 及以下的配电系统中，户外柱上安装使用。

作为电能分配、电能计量、电能信息采集与监控、测量 (PDK) 、无功补偿和保护之用的综合低压设备。

（是我公司根据国家电网智能化建设的要求，在原 JP 柜基础上研制开发的智能化新产品，该产品不仅具有原 JP 柜适用于广大农村的产品特点，更具有了智能电网要求的电能信息采集与监控，电网负荷控制管理等功能，是城乡电网的更新换代产品）2 主要技术参数2.1 额定工作电压： 400V2.2 额定绝缘电压： 660V2.3 额定频率： 50Hz2.4 容量： 50、 100 、125 、160 、200 、250 、315 、400kVA ，具体规格以订货合同为准。

2.5 绝缘电阻： ≥4MΩ2.6 介电强度：主回路相对地为 2.5kV ， 1 分钟。

辅助回路对地为 2.5kV ，1 分钟。

2.7 防护等级： IP332.8 系统接地方式：中性点直接接地（TT 系统）。

3 箱内主要元件配置表(根据实际项目工程提供)4功能与结构4.1 结构配电箱的箱体采用镀锌角钢骨架，外敷不锈钢板，箱体表面无眩目反光，配电箱体能够防雨、防尘、防盗、防漏电、防雷击、防电磁干扰，有足够的强度确保运输和安装过程中不会变形。

变台综合配电箱按照不同变压器容量安装配电监测及无功补偿一体式控制器(100kVA 及以上变台安装 )、测量电流互感器、计量电流互感器、HR 系列隔离刀闸，高分断自动重合闸漏电综合保护出线开关、复合继电器型固态、进出线端子等电器元件。

箱体内部分隔成计量室、隔离刀闸室、馈电开关室、无功补偿室。

电能表和计量互感器在同一室，与其他室用封板分隔，箱门能加铅封和锁封，无功补偿室与其它室采用不小于 2mm 镀锌钢板分隔。

智能化低压综合配电箱（JP柜）说明书1、公用变台智能化低压综合配电箱（JP柜）适适用于广大农村配电变压器，额定频率交流50Hz，额定工作电压400V，额定电流630A及以下配电系统中，户外柱上安装使用。

作为电能分配、电能计量、电能信息采集和监控、测量(PDK)、无功赔偿和保护之用综合低压设备。

（是我企业依据国家电网智能化建设要求，在原JP柜基础上研制开发智能化新产品，该产品不仅含有原JP柜适适用于广大农村产品特点，更含有了智能电网要求电能信息采集和监控，电网负荷控制管理等功效，是城镇电网更新换代产品）2 关键技术参数2.1 额定工作电压：400V2.2 额定绝缘电压：660V2.3 额定频率：50Hz2.4 容量：50、100、125、160、200、250、315、400kVA，具体规格以订货协议为准。

2.5 绝缘电阻：≥4MΩ2.6 介电强度：主回路相对地为2.5kV，1分钟。

辅助回路对地为2.5kV，1分钟。

2.7 防护等级：IP332.8 系统接地方法：中性点直接接地（TT系统）。

3 箱内关键元件配置表(依据实际项目工程提供)4 功效和结构4.1结构配电箱箱体采取镀锌角钢骨架，外敷不锈钢板，箱体表面无眩目反光，配电箱体能够防雨、防尘、防盗、防漏电、防雷击、防电磁干扰，有足够强度确保运输和安装过程中不会变形。

变台综合配电箱根据不一样变压器容量安装配电监测及无功赔偿一体式控制器(100kVA及以上变台安装)、测量电流互感器、计量电流互感器、HR系列隔离刀闸，高分断自动重合闸漏电综合保护出线开关、复合继电器型固态、进出线端子等电器元件。

箱体内部分隔成计量室、隔离刀闸室、馈电开关室、无功赔偿室。

电能表和计量互感器在同一室，和其它室用封板分隔，箱门能加铅封和锁封，无功赔偿室和其它室采取大于2mm镀锌钢板分隔。

4.1.1 配电箱进线方法采取箱体侧面进线，设置专用不锈钢防水弯头，弯头和箱体间配置防水胶垫，并方便电缆接线。

智能化J P柜使用说明书 Prepared on 24 November 2020JP型智能综合配电箱安装使用说明书河北乾盛电力电器设备有限公司2010年3月我公司生产的JP型智能综合配电箱是建设以特高压电网为骨干网架，各级电网协调发展，具有信息化、自动化、互动化特征国家电网的要求，遵循《国家电网智能化规划工作大纲》和《网省电网智能化规划编制规范》，集无功补偿、电能计量、出线保护、负荷分配、在线监测以及台区管理为一体，具有远程传输数据和智能化控制功能，较好的将低压配电新技术产品、通讯技术、计算机网络技术有机的整合，解决了传统综合配电箱监测手段落后、无功补偿效果差、开关误动频繁、使用寿命短等技术缺陷的设备，适用于城乡电网杆上配电变压器低压侧安装使用。

1、使用环境条件要求安装地点：户外周围空气温度：周围空气温度不高于＋45℃，在24h内其平均温度不超过＋35℃，周围空气温度的下限为-40℃。

箱体内最高温度不高于＋65℃。

海拔：安装场地的海拔不超过2000m湿度：日平均相对湿度不大于95%；最高温度为＋25℃时，相对湿度短时可高达100%（包括凝露）污秽等级：满足GB 规定的污染等级42、主要功能智能综合配电箱与传统配电箱相比，主要功能突出以下三个方面：配变监测通过配变监测终端进行综合配电箱运行参数测量、统计，并通过与远程主站系统的数据交互实现配变在线监测功能，主要包括（根据应用需求配置）：2.1.1、实时数据采集测量功能，采集数据包括：1）A/B/C相电压（三相四线）、AB/CB线电压（三相三线）；2）相电流；3）相位；4）总有功功率，分相有功功率（三相四线）；5）总无功功率，分相无功功率（三相四线）；6）总功率因数，分相功率因数（三相四线）；7）总视在功率，分相视在功率（三相四线）；8）总有功电量，分相有功电量（三相四线）；9）总无功电量，分相无功电量（三相四线）；10）电网频率；11）零序电压（计算或实测）；12）零序电流（计算或实测）。

(2014年安徽版安徽省电力公司10-35kV通用设备物资采购标准10kVJP系列低压智能综合配电箱专用技术规范书安徽省电力公司二〇一四年二月目录1 标准技术参数表 (21.1安徽电网JP柜技术参数表 (21.2安徽电网JP柜内(刀开关、断路器元器件技术参数及配置表 (21.3安徽电网JP柜内元器件(含无功补偿控制器、复合开关、电容器技术参数及配置表 (31.4JP柜内总进线刀开关技术参数表 (41.5JP柜内微型断路器技术参数表 (41.6JP柜内无功补偿控制器及复合开关技术参数表 (41.7JP柜内电容器技术参数表 (52 项目需求部分 (52.1货物需求及供货范围一览表 (52.2必备的备品备件、专用工具和仪器仪表 (52.3图纸资料提交单位 (62.4工程概况 (62.5项目单位技术偏差表 (63 投标人响应部分 (73.1技术差异表 (73.2主要元器件选厂 (73.3主要组成部件材料表 (74 附录 (84.1一次电气原理示意图 (84.2二次电气原理示意图 (94.3箱体外形示意图 (104.4箱体安装示意图 (121 标准技术参数表以下JP柜技术参数表供采购和制造单位选用。

1.1 安徽电网JP柜技术参数表表1 JP柜技术参数表(3路注:因使用环境和低压电网不同,部分市公司可能使用不带综合保护器的JP柜(比例约总量占4%,投标商可以客户实际需要提供产品。

1.2 安徽电网JP柜内(刀开关、断路器元器件技术参数及配置表序号物资品类(物料总进线刀开关漏电保护器微型断路器规格型号数量规格型号数量规格型号数量1 JP柜,80kVA,三回,有补偿JP柜,125kVA,三回,有补偿JP柜,100kVA,三回,有补偿400A 1 100A3P 33P63A 110A1P 310A3P 13P20A 22 JP柜,160kVA,三回,有补偿JP柜,200kVA,三回,有补偿400A 1 200A3P 33P80A 110A1P 320A3P 240A3P 110A3P 1规格型号配变容量(kVA配电回路配电无功补偿箱体尺寸(长×宽×高mm 总进线刀开关主母排TYM漏电保护器配电出线闸刀(带接地补偿容量(kvar电容分组JP-125/3-N 80、100、1253路400A 30×3 100A 200A×3 20Y5+△5+△10 1300×600×1200JP-200/3-N 160、200 3路400A 40×4 200A 200A×3 40 Y5+△5 +△10+△20JP-250/3-N 250 3路600A 50×5 250A 400A×3 50Y10+△5+△15+△201600×600×1200JP-315/3-N 315 3路1000A 60×6 400A 600A×3 65Y10+△10 +△20+△25JP-125/2-N 80、100、1252路400A 30×3 200A200A×2 20Y5+△5+△10 1300×600×1200JP-200/2-N 160、200 2路600A 40×4 250A200A×2 40 Y5+△5+△10+△20 JP-315/2-N 250、315 2路1000A 60×6 400A400A×2 60Y10+△10+△20+△201600×600×12003 JP柜,250kVA,三回,有补偿600A 1 250A3P 3 3P100A 1 20A1P 3 20A3P 2 40A3P 1 50A3P 14 JP柜,315kVA,三回,有补偿1000A 1 400A3P 3 3P125A 1 20A1P 3 20A3P 2 40A3P 1 50A3P 15 JP柜,80kVA,双回,有补偿JP柜,100kVA,双回,有补偿JP柜,125kVA,双回,有补偿400A 1 200A3P 23P63A 110A1P 310A3P 13P20A 26 JP柜,160kVA,双回,有补偿JP柜,200kVA,双回,有补偿600A 1 250A3P 23P80A 110A1P 320A3P 240A3P 110A3P 17 JP柜,250kVA,双回,有补偿1000A 1 400A3P 2 3P100A 1 20A1P 3 20A3P 2 40A3P 1 50A3P 18 JP柜,315kVA,双回,有补偿1000A 1 400A3P 2 3P125A 1 20A1P 3 20A3P 2 40A3P 1 50A3P 11.3 安徽电网JP柜内元器件(含无功补偿控制器、复合开关、电容器技术参数及配置表序号对应物资无功补偿控制器复合开关电容器规格型号数量规格型号数量规格型号数量1 JP柜,80kVA,三回,有补JP柜,125kVA,三回,有补JP柜,100kVA,三回,有补偿HWJKF-12F 1HWFK-220V-55A1 三相四线单相5KVAR 1 HWFK-380V-55A3 三相共补三相5KVAR 1 三相共补三相10KVAR12 JP柜,160kVA,三回,有补偿JP柜,200kVA,三回,有补偿HWJKF-12F 1HWFK-220V-55A1 三相四线单相5KVAR 1 HWFK-380V-55A3 三相共补三相5KVAR 1 三相共补三相10KVAR1三相共补三相20KVAR13 JP柜,250kVA,三回,有补偿HWJKF-12F 1HWFK-220V-55A1三相四线单相10KVAR1HWFK-380V-55A3 三相共补三相5KVAR 1三相共补三相10KVAR1三相共补三相20KVAR14 JP柜,315kVA,三回,有补偿HWJKF-12F 1HWFK-220V-55A1三相四线单相10KVAR1HWFK-380V-55A3三相共补三相10KVAR1三相共补三相20KVAR1三相共补三相25KVAR15 JP柜,80kVA,双回,有补偿JP柜,100kVA,双回,有补偿JP柜,125kVA,双回,有补偿HWJKF-12F 1HWFK-220V-55A1 三相四线单相5KVAR 1 HWFK-380V-55A2 三相共补三相5KVAR 1 三相共补三相10KVAR16 JP柜,160kVA,双回,有补偿JP柜,200kVA,双回,有补偿HWJKF-12F 1HWFK-220V-55A1 三相四线单相5KVAR 1 HWFK-380V-55A2 三相共补三相5KVAR 1 三相共补三相10KVAR1三相共补三相20KVAR17 JP柜,250kVA,双回,有补偿HWJKF-12F 1HWFK-220V-55A1三相四线单相10KVAR1HWFK-380V-55A2 三相共补三相5KVAR 1 三相共补三相10KVAR1三相共补三相25KVAR18 JP柜,315kVA,双回,有补偿HWJKF-12F 1HWFK-220V-55A1三相四线单相10KVAR1HWFK-380V-55A2三相共补三相10KVAR1三相共补三相20KVAR1三相共补三相25KVAR11.4 JP柜内总进线刀开关技术参数表另阅附件:技术规范书(刀开关1.5 JP柜内微型断路器技术参数表另阅附件:技术规范书(微型断路器1.6 JP柜内无功补偿控制器及复合开关技术参数表另阅附件:技术规范书(无功补偿控制器和复合开关1.7 JP柜内电容器技术参数表另阅附件:技术规范书(电容器2 项目需求部分2.1 货物需求及供货范围一览表表5 货物需求及供货范围一览表序号项目单位要求(项目单位填写投标人响应(投标人填写类别型号参考品牌单位数量投标品牌型号单位数量1 JP柜见招标公告无面见招标公告面2 总进线刀开关见1.2配置表人民电器、浙江正泰电器、德力西电气、山东泰开、环宇集团等同等质量品牌只见1.2配置表只3 漏电保护器见1.2配置表市县公司自配只见1.2配置表只4 微型断路器见1.2配置表人民电器、浙江正泰电器、德力西电气、山东泰开、江苏淮阴苏益电器、环宇集团、上海电器、浙江豪顿等同等质量品牌只见1.2配置表只5 无功补偿控制器见1.3配置表合肥华威、江苏南自通华电气、江苏默顿、锦州拓新、有能集团等同等质量品牌只见1.3配置表只6 复合开关见1.3配置表合肥华威自动化、江苏南自通华电气、江苏默顿、锦州拓新、有能集团等同等质量品牌只见1.3配置表只7 电容器见1.3配置表浙江威斯康、江苏默顿电气、有能集团、南通南塔、圣航科技等同等质量品牌只见1.3配置表只注:按照2014安徽省电力公司JP柜采购方案,柜内总进线刀开关、微型断路器、无功补偿控制器、复合开关、电容器由箱体生产企业按照以上推荐品牌提供元器件或提供同等质量的元器件。

编号：09012 培训资料ST-DDXJ系列低压综合综合配电箱资料目录1、产品使用说明书2、常见问题分析ST-DDXJ系列低压综合综合配电箱说明书一、概述郴州市东塘电气设备有限公司自己主研发的ST-DDXJ系列低压综合综合配电箱装置（以下简称综合配电箱），主要适用于城乡电网交流50Hz，额定电压0.4kV以下的输配电系统。

10/0.4KV户外台变低压侧安装使用；具有电能分配、电能计量、数据采集、电压监测、过流保护、缺相保护、低压防雷、漏电保护、故障解除自动合闸及无功补偿等多功能为一体的新型户外低压配电装置；该产品具有体积小、易安装、防窃电、成本低、适应强、耐老化、投运准确，无补偿误区等优点。

具有防护等级高，保护性能完善，自动化程度高等优点。

也适用于相应的现场配电控制，还可以作为其他配电设备的配套辅助装置，是理想的电网改造首选产品。

该产品执行GB7251.1标准，已通过CQC认证。

无功补偿装置通过了质量检验测试中心测试，各项指标符合JB7113《低压并联电容器装置》标准。

二、遵守的主要标准GB 4942.2—85 低压电器外壳防护等级GB 12747—91 自愈式低压并联电容器DL 535—93 电力负荷控制系统数据传输规约DL/T 597—1996 低压无功补偿控制器订货技术条件JB/T 9663—1999 低压无功功率补偿控制器JB/DQ6141 低压无功功率补偿装置GB7251 低压成套开关设备GB9466 低压成套开关设备基本试验方法三、综合配电箱主要技术参数1、额定工作电压：400V2、额定绝缘电压：660V3、额定回路电流： 100、160、200、400、500、600、800A4、额定频率：50Hz5、绝缘电阻：≥4MΩ6、介电强度：主回路相对地为2.5KV，1分钟。

辅助回路对地为2.5KV，1分钟。

7、额定耐受电流：1秒额定短时耐受电流为6.3KA，额定峰值耐受电流为10.5KA。

低压配电无功补偿综合柜产品说明书河北方威电力设备制造JP型户外配电无功补偿综合柜一、产品概述JP型低压配电无功补偿综合柜是一种本着平安、经济、合理、靠得住的原那么而设计的新型户外配电无功补偿综合柜。

适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分派、操纵、爱惜、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可依照用户要求加入漏电爱惜功能。

产品具有结构新颖、合理、防护品级高、安装调试、保护及检修方便等优势。

产品符合、GB/T15576-2020，并通过了3C认证，是目前电网改造中理想的低压成套装置。

JP系列户外配电无功补偿综合柜适用于电压品级的电能分派、计量、爱惜和无功功率自动补偿。

二、产品特点JP系列户外综合配电箱,可具有配电,补偿,计量三种大体功能。

用户可依照需要选择不同方案，具体方案号如下：01——配电+补偿+计量 02——配电+补偿 03——配电+计量 04——补偿+计量05——配电 06——计量 07——补偿三、要紧性能一、响应及时迅速，补偿成效好，工作靠得住，也可依照用户需求加入漏电爱惜器。

二、爱惜功能：过压、过载、欠压、欠流、短路、缺相、零序超限等功能3、自动运行功能：停电推出、送电后延时10s自动恢复4、可提高电网功率因数达到以上四、运行条件一、环境温度： -40℃～+55℃二、空气相对湿度：≤90%（相对环境温度为20℃～25℃）3、海拔高度：不超过3000m4、环境条件：适用于箱体内安装，不适用于有火灾、爆炸危险、严峻污秽、化学侵蚀及猛烈震动的地址。

五、安装位置：与地面垂直的倾斜度不超过5º五、技术参数：一、额定电压：400V二、额定频率：50Hz3、配用变压器容量别离为: 10、20、30、50、63、80、100、12五、160、200、250、31五、400、500、630（kVA ）4、电容分组：一样分二、3、4、5级，如用户有特殊要求，按用户要求配置。

国网新标J P综合配电箱Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】2016国网新标J P综合配电箱1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。

柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。

2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。

在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。

3、进出线布置：侧面上进下出，不在一面。

4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。

配电室在综合保护器出线侧装接线排。

5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。

6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。

柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。

7、箱体通风设计：上下左右通风，具有防止小动物进入设计。

进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。

8、对接地的要求：1) ? ? ?JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。

紧固螺钉或螺栓的直径应不小于10mm。

接地连接点应标以清晰可见的接地符号；2) ? ? ?接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；3) ? ? ?主回路中凡规定或需要触及的所有部件都应可靠接地；9、JP柜柜顶设有横眉可粘贴间隔名称。

JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。

10、铭牌的要求1) ? ? ?铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。

2) ? ? ?铭牌应包括如下内容：a) ? ? ?制造商名称或商标、制造年月、出厂编号；b) ? ? ?产品型号；c) ? ? ?给出下列数据：额定电压、额定频率、无功补偿容量、额定容量、防护等级。

低压综合配电箱
概述
综合配电箱是由生产的一种集电能分配、计量、保护、控制、无功补偿于一体的新型综合控制箱，低压综合配电箱符合IEC439-1《低压成套开关设备和控制设备》，GB7251.1-2005《低压成套开关设备和控制设备》、GB/T15576-2008《低压成套无功功率补偿装置》相关标准要求。

型号说明：
J P
配电
计量
技术参数
电气数据：
额定电压：380VAC 3~;额定绝缘电压：660VAC 3~;
额定频率：50HZ或60HZ;
补偿方式：三相补偿和单相补偿相结合。

补偿容量：420kvar~60kvar。

补偿方式：循环投切，编码投切，模糊控制自动投切。

最快响应时间：≤20ms
柜体高度：2000mm、2200mm；
宽度：600、800、1000、1200mm；
厚度：600、800、1000mm；
防护等级：IP30。

结构
低压综合配电箱箱体采用“立式”与“卧式”两种方式安装在变压器下方。

箱体材质选用不锈钢板材，经高精度剪板机下料、折弯、冲压、焊接、抛光而成；也可选优质冷轧钢板焊接而成。

箱体分有：总
进线室、计量室、配电室、无功补偿室由四个独立的部分组成，可防止故障由一部分扩展到另一部分。

进线有侧面进线。

箱内电气元件安装通讯化、模块化、使其安装接线简单维修方便。

认证
该产品通过国家电网公司、南方电网公司、电力无功补偿质量检验测试中心性能测试及国家CCC 认证，各项技术指标完全符合智能电网要求。

典型电气一次系统图
二次原理图
壳体设计图
实物图片。
