排水管道及配件安装(铸铁排水管)技术交底

技术（安全）交底记录鲁SN—0040 0工程名称施工单位分项工程名称排水管道及配件安装交底日期2014年03月20日交底内容：一、质量目标：合格。

二、施工范围、依据：给排水施工图、排水系统图；根据《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）等。

三、施工部位及内容2、3、5、6#楼地下室W型柔性铸铁管排水出户管道安装四、交底具体内容（一）工艺流程安装准备→支吊架制作→管道预制加工→管道安装→洞口封堵→灌水、通球试验地下室排水出户管管材为柔性铸铁管（首层卫生间排水除外）。

详见具体管道编号管道穿越地下室外墙时必须安装柔性防水套管，管道穿越结构处按图纸和规范要求做一般穿墙套管，套管内径比穿越外径大1到2号，套管两端与装饰完成面相平。

其接口不得设置在墙体等结构层内。

管道接口与墙、梁、板的净距不宜小于150mm。

（1）用于同一建筑工程排水系统的柔性接口排水铸铁管直管、管件及卡箍等接口零部件应为同一品牌，以确保管道接口的严密性、可曲挠性及抗震性能。

（2）柔性接口排水铸铁直管和管件的内、外表面在出厂前应涂覆防腐材料（如树脂漆、防锈漆、沥青漆等），涂层应均匀并粘结牢固。

（3）不得采用有损坏迹象的柔性接口排水铸铁直管、管件和接口零部件。

（4）柔性接口排水铸铁管管道系统安装时，应将直管和管件外壁上的标志设在明显的位置。

（5）柔性接口排水铸铁管的连接与安装应按照下述步骤进行：安装前线检查直管、管件内部保证无堵塞物，清除其中的油污和杂物，管箍等连接件无扭曲变形、裂纹、螺纹损坏，胶圈破损等现象；用工具松开卡箍螺栓，取出橡胶圈，将卡箍套入接口下端直管或管件上，并在该管口端部套上橡胶圈，注意使橡胶圈内挡圈与管口结合严密；将橡胶圈上半部向下翻转，把需要连接的直管段或管件插入已翻转的橡胶密封圈内，调整位置后将已翻转的密封圈复位；校准直管段或管件位置，将橡胶密封圈外表面擦拭干净，用支吊架初步固定管道。

将卡箍套在密封圈外，交替拧紧卡箍螺栓，调整并紧固管道支架螺栓，将管道固定。

排水管道及配件安装安全技术交底排水管道及配件安装是建筑施工中不可避免的环节，同时也是一项比较危险的工作，因为涉及到高空作业、地下作业、零散配件的安装等。

因此，对该项安装工作进行安全技术交底，并对施工人员进行培训和考核，是确保建筑施工安全的重要步骤。

本文将对排水管道及配件安装的安全技术要求进行介绍。

安全技术要求1.高空作业安全技术排水管道的安装时，常常需要进行高空作业，比如在屋顶上或者在高楼上。

对于此类作业，必须严格遵守以下安全技术要求：•工作人员必须按照工作安全规定进行个人防护;•工作人员身体健康状况符合要求，没有心脏、呼吸系统和高血压等疾病;•工作前必须检查和确保使用的扣件、护栏等防护措施牢固可靠;•工作时需在安全带等设备的保护下进行高空作业;•工作时如遇特殊情况，须立即停止作业，并采取紧急措施。

2.地下作业安全技术在排水管道及配件安装中，一些地下作业也是必不可少的。

对于此类作业，需要遵守以下安全技术要求：•工作前必须对作业区域进行检查，确认无易塌方、危险物品等存在;•工作区必须坚实平整，设立防护措施;•工作时需配备安全绳或安全器材，以防止意外坠落等事故;•工作人员应配备适当的安全防护装备，如安全帽、防护鞋等。

3.配件安装技术在排水管道的安装过程中，经常需要进行零散配件的安装。

这些配件虽然看似细小，但安装不当同样会对整个工程的安全性造成巨大影响。

因此，需要遵守以下安全技术要求：•配件安装前，工作人员应认真检查配件的型号和参数，确保安装可靠;•安装时应按照设计方案、施工图纸要求进行，保证合理可行;•注意质量问题，通过视觉检查、手摸等方法检查安装的质量;•安装完毕后应进行线路检查，并对连接紧固件进行防松处理;•工序清晰，将工序分解为具体的步骤，并做出明显的配件标记。

安全事故处理在排水管道及配件安装的施工中，存在着各种安全隐患，有时很难避免。

因此，需要有专门的安全救援队伍，随时待命，以应对突发情况。

1、表由施工单位填写，交底单位与接受交底单位各保留一份。

1、表由施工单位填写，交底单位与接受交底单位各保留一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

分项工程技术交底卡 表格编号CSCEC —GZ-0161） 排水系统无压管道通球试验排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%.通球试验顺序从上而下进行，以不堵为合格。

2) 排水系统无压管道灌水试验生活污水管、废水管道在隐蔽前必须做灌水试验，其灌水高度应以一层楼的高度应不低于底层卫生器具的上边缘或底层地面高度，满水最少30min 。

满水15min 水面下降后，再灌满观察15min,液面不下降，管道及接口无渗漏为合格.生活污水管、废水管道灌水试验参见示意下图所示：3）排水系统有压管道试压 压力排水管道按排水泵扬程的2倍压力进行试压，不渗不漏为合格。

4）地漏及地面清扫口等安装完成于交工前,应分系统（区、段)进行满水与通水试验；室内给水系统,按设计要求同时开放的最大数量的配水点是否全部达到额定流量;室内排水系统，按给水系统的1/3配水点同时开放，检查各排水点是否畅通,接口处有无渗漏；具体的检验方法：满水15min 水面下降后，再灌满观察5min,液面不降，各连接件如角阀、软管等不渗不漏,给、排水畅通，为合格.4.8、本工程雨水管道安装采用镀锌钢管,卡箍连接，施工工艺同给水衬塑钢管。

5、质量要求 1 控制项目1) 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min 水面下降后,再灌满观察5min,液面不降,管道及接口无渗漏为合格。

2） 排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。

2 一般项目1) 立管上每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。

如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时,则在该层乙字弯管上部设置检查口。

检查口中心高度距操作地面一般为1m ，允许偏差±20mm；检查口的朝向应便于检修。

4、排水干管托、吊架安装（1 ）排水干管在设备层安装，首先根据设计图纸的要求将每根排水干管管道中心线弹到顶板上，然后安装托、吊架，吊架根部一般采用槽钢的形式。

（2）排水管道支、吊架间距：横管不大于2米，立管不大于3米。

楼层高度小于或等于4m,立管可安装1个固定件。

立管底部的弯管处应设支墩或采取固定措施。

（3）高层排水立管与干管连接处应加设托架，并在首层安装立管卡子，高层建筑立管托架可隔层设置落地托架。

（4 ）支吊架应考虑受力情况，一般加设在三通、弯头或放在承口后，然后按设计及施工规范要求的间距加设支、吊架。

5、排水干管安装排水管道坡度应符合设计要求，若设计无要求时应符合表规定，见表1：表1 排水管道的坡度（1）排水排出管安装时，先检查基础或外墙预埋防水套管尺寸、标高，将洞口清理干净，然后从墙边使用双45°弯头或弯曲半径不小于4倍管径的90°弯头，与室内排水管连接，再与室外排水管连接，伸出室外。

（2）排水排出管穿基础应预留好基础下沉量。

（3）管道敷设好后，按照首层地面标高将立管及卫生器具的连接短管接至规定高度，预留的甩口做好临时封闭。

立管检查口应每隔一层设置1个，但在最底层和有卫生器具的最高层必须设置。

暗装立管，在检查口处应安装检修门。

埋在地下或地板下的排水管道的检查口，应设在检查井内。

井底表面标高三、质量标准项目应符合设计要求和本规程的规定。

对管道坡度、管道上检查口、清扫口、通气管、室内外排水检查井的设置和连接雨、污水管道的允许偏差等，当设计无规定时，应按现行国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的有关规定执行。

1.法兰压盖或卡箍件、橡胶密圭寸圈（套）齐全，螺栓拧紧；2•管件选用恰当，法兰承插式偏转角不得大于5度；3.管位、标高和坡度正确；4•支架、吊架材质符合要求，设置位置正确、安装牢固，横干管应采用支架或吊架固定，支（吊）架间距不宜大于1.2米。

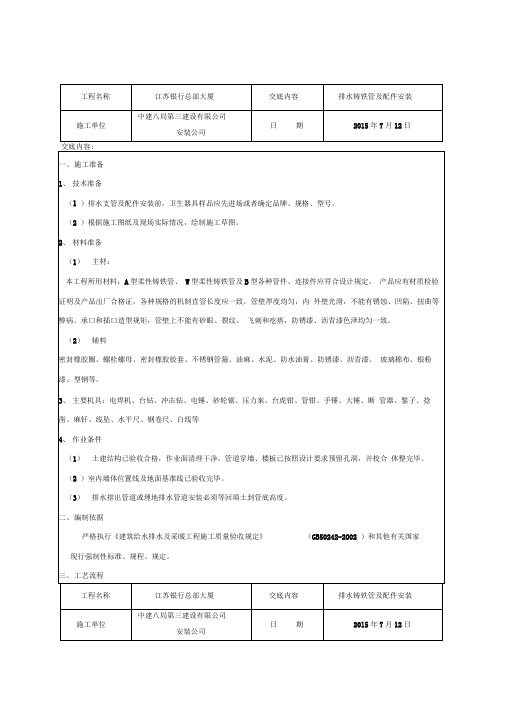

室内铸铁排水管道安装技术交底
室内铸铁排水管道是现代建筑中经常采用的管道材料之一，它
具有韧性好、耐腐蚀、密封性好、安装方便等优点。

但是，如果在
施工中没有注意一些技术要点，就有可能造成漏水、排水不畅等问题。

下面对室内铸铁排水管道安装技术做的交底。

一、管道规格和选材：
根据使用需求，必须选择符合规定的铸铁管道规格。

其选材首
先要选择质量优异的材料，这将保证管道质量的可靠性。

建议选用
标准需要、可追踪的铸铁管材和配件。

二、安装前准备：
（1）在铸铁管道安装前，先要将管道的段数、接口等进行检查。

管道漏水、变形、损坏等问题，必须及时更换或处理，否则会影响
管道质量和使用寿命。

（2）管道运输到施工现场后，应在案板上做标记，标明管道的
直径、厚度、长度、数量等信息。

（3）在施工现场应事先预留位置，以方便将管道直接安装在现场。

同时应清理现场杂物，确保安装场地整洁干燥。

三、管道安装：
（1）铸铁管道接口处理：治理铸铁管道接口的密封性是非常重
要的，必须注意以下几个方面：
①管道端部应切削平顺，无毛刺和脆性破碎表现。

1。

室内排水管道及配件安装分项工程质量技术交底卡
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
专业技术负责人：交底人：接受人：
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
GD2301003
专业技术负责人：交底人：接受人：
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
专业技术负责人：交底人：接受人：
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
专业技术负责人：交底人：接受人：
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
专业技术负责人：交底人：接受人：
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
专业技术负责人：交底人：接受人：
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
（续表）室内排水管道及配件安装分项工程质量技术交
底卡
GD2301003
专业技术负责人：交底人：接受人：。

排水管道及配件安装分项工程施工技术（工艺、质量）交底卡GD3010109专业承包施工单位施工执行的技术标准（含企 业的工艺规程、工法等）名 称及编号交底内容:施工准备 （一） 技术准备1、 熟悉本专业的图纸。

2、 所使用的材料经监理单位验收，报验合格。

（二） 材料要求1、 铸铁排水管及管件规格品种应符合设计要求。

灰口铸铁的管壁薄厚均匀，内外光滑整洁，无浮 砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。

2、 所有吊架、支架的制作严格按照规范施工，支架、吊架采用型钢、螺栓孔不得使用电气焊开孔、 扩孔和切割。

3、 铸铁管、不锈钢卡箍、槽钢、角钢、圆钢、膨胀螺栓、平头螺栓、螺母、油漆等均符合使用要 求。

（三）主要机具1、机具：电锤、电镐、电钻、砂轮锯、电焊机、气焊等、磨光机。

容 2、工具：专用扳手、扳手、手锤、凿子、水平尺、钢卷尺、线坠等。

二、施工工艺（一） 工艺流程单位（子单位）工程名称金海湾•海公园・ D 、E 、F 栋所属子分部（系统）工程名 称/分项（子系统）工程名称相关的施工部位（层、区、段、房、室）室内排水系统/排水管道及配件安装地下1层至3层总承包施工单位中建二局第三建筑工程有限公司 项目负责人 张金宝项目负责人《建筑给水排水及采暖工程施工质量验收规范》GB50242- 2002排水管道及配件安装分项工程施工技术（工艺、质量）交底卡GD3010109专业承包施工单位施工执行的技术标准（含企 业的工艺规程、工法等）名 称及编号1、接口穽装程序① 将接口处的管外我面擦恍讦挣.② 将不攜钢卡箝先套在接口一瑞的管身上.③在管按口外幣涂-匹肥巳水柞为润滑？Ph 将椽胶圈的 端査在侈搂口上（一般是套在已固定好的管子或管件迖一端｝,并应尝入至 纟装（主止水橡胶带处》毗深度。

见图2排水管道及配件安装分项工程施工技术（工艺、质量）交底卡GD3010109单位（子单位）工程名称金海湾•海公园・ D 、E 、F 栋所属子分部（系统）工程名 称/分项（子系统）工程名称相关的施工部位（层、区、段、房、室）室内排水系统/排水管道及配件安装地下1层至3层总承包施工单位中建二局第三建筑工程有限公司 项目负责人 张金宝项目负责人《建筑给水排水及采暖工程施工质量验收规范》GB50242- 2002密封標胶 示蕙图⑤将要连搔的管件或直竹的胃口放入課转的機胶圏内*校准方蝕与另管端搖口挤姒把翻转的橡胶圈口翻回正常状态°@再次校准诲谨的玻股、^CL&.方札初步用支＜ffl）架固定住管道・移动不锈钢卡筛忑右橡胶圈外吿遹的也置,用专用垂简力矩扳手拧累I綁的!S園縹卷■对于有四道灭IS 的大口径管瓶I"］的獗間嵋栓先拧蹴工几再駅外侧的火划累也在所订情况下+臾扳陶紧固需交帶进爪以便不锈钢诉扳均匀收紧."至力如扳手涓扣，棲口就17定成，撚石将支（^）架匕摄栓拧矫・使泮逋牢周地宦仏2.曾道安裝程序骨道安装的颊序：宜沿水流方向从下渤向上游安裝.W：挣出管一立管一支管一连接卫生器具及排水附件*这样可以避免分设安裝汇合处出现偏於.背材依现场禺好尺寸后”用无齿锯切管，切割完成后.切口外圈应皑倒希・应活除切口内外的毛剌•防止划伤橡胶圈，钩挂污水中的纤维.导数水流不畅"特林况下「可以口任童一个部位开始安装.这时要注意摧木管总的坡度利上卜连接点的按口问趙，防止标高借位。
