DEBUG卡故障代码明细表

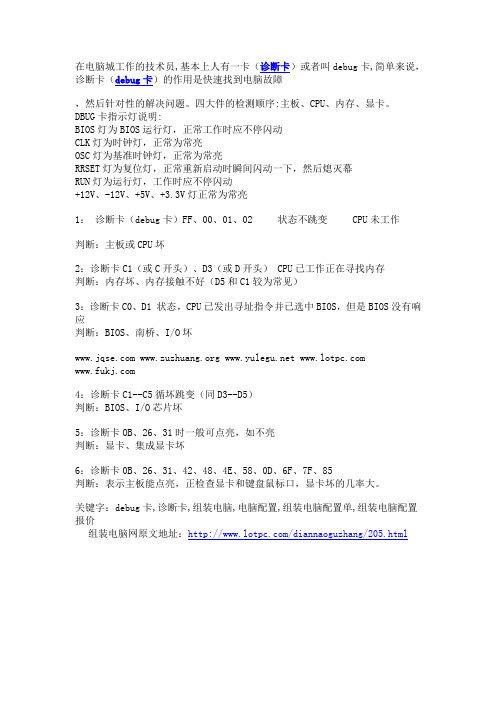

在电脑城工作的技术员,基本上人有一卡（诊断卡）或者叫debug卡,简单来说，诊断卡（debug卡）的作用是快速找到电脑故障
，然后针对性的解决问题。

四大件的检测顺序:主板、CPU、内存、显卡。

DBUG卡指示灯说明:
BIOS灯为BIOS运行灯，正常工作时应不停闪动
CLK灯为时钟灯，正常为常亮
OSC灯为基准时钟灯，正常为常亮
RRSET灯为复位灯，正常重新启动时瞬间闪动一下，然后熄灭幕
RUN灯为运行灯，工作时应不停闪动
+12V、-12V、+5V、+3.3V灯正常为常亮
1：诊断卡（debug卡）FF、00、01、02 状态不跳变 CPU未工作
判断：主板或CPU坏
2：诊断卡C1（或C开头）、D3（或D开头） CPU已工作正在寻找内存
判断：内存坏、内存接触不好（D5和C1较为常见）
3：诊断卡C0、D1 状态，CPU已发出寻址指令并已选中BIOS，但是BIOS没有响应
判断：BIOS、南桥、I/O坏

4：诊断卡C1--C5循坏跳变（同D3--D5）
判断：BIOS、I/O芯片坏
5：诊断卡OB、26、31时一般可点亮，如不亮
判断：显卡、集成显卡坏
6：诊断卡0B、26、31、42、48、4E、58、0D、6F、7F、85
判断：表示主板能点亮，正检查显卡和键盘鼠标口，显卡坏的几率大。

关键字：debug卡,诊断卡,组装电脑,电脑配置,组装电脑配置单,组装电脑配置报价
组装电脑网原文地址：/diannaoguzhang/205.html。

主板诊断卡代码
主板诊断卡是一种用于测试和诊断计算机主板故障的工具，它通常会显示一系列的代码，以指示主板上的故障或错误。

以下是一些常见的主板诊断卡代码及其含义：
1. 00 - 系统正常，无故障。

2. 01 - 主板电源故障。

3. 02 - CPU故障。

4. 03 - 主板BIOS故障。

5. 04 - 内存错误。

6. 05 - 显卡错误。

7. 06 - 键盘错误。

8. 07 - 鼠标错误。

9. 08 - 主板芯片组错误。

10. 09 - 声卡错误。

11. 0A - 网络卡错误。

12. 0B - USB设备错误。

13. 0C - 硬盘错误。

14. 0D - 风扇错误。

15. 0E - CMOS电池错误。

16. 0F - 温度传感器错误。

这只是一些常见的代码，不同品牌和型号的主板可能会有不同的代码和含义。

如果遇到了主板故障，您可以参考主板诊断卡的说明书或联系厂商获取更多信息。

常见的错误代码含义如下：1、“C1”内存读写测试，如果内存没有插上，或者频率太高，会被BIOS认为没有内存条，那么POST就会停留在“C1”处。

2、“0D”表示显卡没有插好或者没有显卡，此时，蜂鸣器也会发出嘟嘟声。

3、“2B”测试磁盘驱动器，软驱或硬盘控制器出现问题，都会显示“2B”。

4、“FF”表示对所有配件的一切检测都通过了。

但如果一开机就显示“FF”，这并不表示系统正常，而是主板的BIOS出现了故障。

导致的原因可能有：CPU没插好，CPU核心电压没调好、CPU频率过高、主板有问题等。

实战DEBUG灯——Award BIOS篇]DEBUG灯的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG 灯实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG灯显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG灯的说明手册。

1. Award BIOS篇错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。

一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。

如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。

如果故障依旧，则建议更换CPU测试。

另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。

错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。

显示FF或00，CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩，脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。

C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS 如显示05、ED、41则直接刷BIOS 一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯：为时钟灯、正常为常亮OSC灯：为基准时钟灯、正常为常亮RESET灯：为复位灯、正常为开机瞬间闪一下，然后熄灭RUN灯：为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1 测BIOS芯片CS有无片选：（1）、有片选：换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变（2）、无片选：测PCI的FRAME、测CPU的DBSY ADS#，如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0 CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1 内存接触不良（用镊子划内存槽）测内存工作电压SDRAM （3.3V），DDR（2.5和1.25V）测时钟（CLK0~CLK3）CPU旁排阻是否损坏测CPU 地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6 刷BIOS、检查BIOS 座换电源、换CPU，换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条，PC100、PC133，或速度更快更稳定的内存换内存插槽，有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4，内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5 刷BIOS 换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS 换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V（DDR）清CMOS 测北桥供电或北桥坏9、25代码测AGP核心供电4X（1.5V）、8X（0.8V）、2X（3.3V）北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡，有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS 换I/O 查北桥供电或南北桥坏查PCI、AGP 槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS 时钟发生器不良清除CMOS 北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41 刷BIOS A18跳线PCB断线、板上粘有导电物I/O坏、南桥坏错误代码：00(FF) 代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU 没有正常工作。

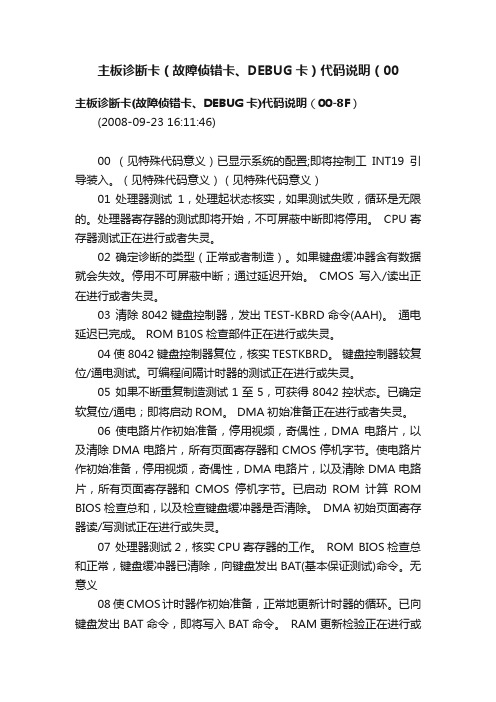

主板诊断卡（故障侦错卡、DEBUG卡）代码说明（00主板诊断卡(故障侦错卡、DEBUG卡)代码说明（00-8F）(2008-09-23 16:11:46)00 （见特殊代码意义）已显示系统的配置;即将控制工INT19引导装入。

（见特殊代码意义）（见特殊代码意义）01 处理器测试1，处理起状态核实，如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失灵。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入/读出正在进行或者失灵。

03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。

通电延迟已完成。

ROM B10S检查部件正在进行或失灵。

04 使8042键盘控制器复位，核实TESTKBRD。

键盘控制器较复位/通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5，可获得8042控状态。

已确定软复位/通电；即将启动ROM。

DMA初始准备正在进行或者失灵。

06 使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读/写测试正在进行或失灵。

07 处理器测试2，核实CPU寄存器的工作。

ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。

无意义08 使CMOS计时器作初始准备，正常地更新计时器的循环。

已向键盘发出BAT命令，即将写入BAT命令。

RAM更新检验正在进行或失灵。

09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试，接着核实键盘命令字节。

第一个64K RAM测试正在进行。

主板Debug诊断卡代码解释及故障原因主板诊断卡（主板debug卡）的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本文的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，通过查询主板诊断卡代码（主板debug代码）对故障排查来说事半功倍。

BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。

其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。

关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。

然后，对非关键性部件进行测试，对有故障机器也继续运行，同时显示器无显示时，将本卡插入扩充槽内。

根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。

指示灯功能速查表灯名中文意义说明CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK 信号坏。

BIOS 基本输入输出主板运行时对BIOS有读操作时就闪亮。

IRDY 主设备准备好有IRDY信号时才闪亮，否则不亮。

OSC 振荡ISA槽的主振信号，空板上电则应常亮，否则停振。

FRAME 帧周期PCI槽有循环帧信号时灯才闪亮，平时常亮。

RST 复位开机或按了RESET开关后亮半秒钟熄灭必属正常，若不灭常因主板上的复位插针接上了加速开关或复位电路坏。

12V 电源空板上电即应常亮，否则无此电压或主板有短路。

－12V 电源空板上电即应常亮，否则无此电压或主板有短路。

5V 电源空板上电即应常亮，否则无此电压或主板有短路。

－5V 电源空板上电即应常亮，否则无此电压或主板有短路。

（只有ISA槽才有此电压）3V3 电源这是PCI槽特有的3.3V电压，空板上电即应常亮，有些有PCI槽的主板本身无此电压，则不亮。

PCI/ISA两用型DEBUG卡故障代码明细表（只适用于PCI/ISA两用型及PCI单用型）00 （见特殊代码意义）已显示系统的配置;即将控制工INT19引导装入。

（见特殊代码意义）（见特殊代码意义）01 处理器测试1，处理起状态核实，如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失灵。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入/读出正在进行或者失灵。

03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。

通电延迟已完成。

ROM B10S检查部件正在进行或失灵。

04 使8042键盘控制器复位，核实TESTKBRD。

键盘控制器较复位/通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5，可获得8042控状态。

已确定软复位/通电；即将启动ROM。

DMA初始准备正在进行或者失灵。

06 使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读/写测试正在进行或失灵。

07 处理器测试2，核实CPU寄存器的工作。

ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。

无意义08 使CMOS计时器作初始准备，正常地更新计时器的循环。

已向键盘发出BAT命令，即将写入BAT命令。

RAM更新检验正在进行或失灵。

09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试，接着核实键盘命令字节。

第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。

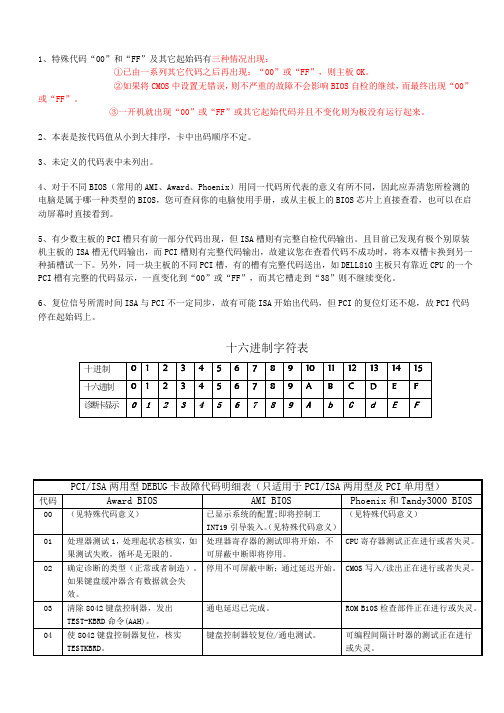

電腦主機板故障DEBUG代碼電腦主機板故障DEBUG代碼故障代碼含義速查表 DEBUG代碼查表必讀：（注意事項）1、特殊代碼“00”和“FF”及其它起始碼有三種情況出現：①已由一系列其它代碼之後再出現：“00”或“FF”，則主機板OK。

②如果將CMOS中設置無錯誤，則不嚴重的故障不會影響BIOS自檢的繼續，而最終出現“00”或“FF”。

③一開機就出現“00”或“FF”或其它起始代碼並且不變化則為板沒有運行起來。

2、本表是按代碼值從小到大排序，卡中出碼順序不定。

3、未義的代碼表中未列出。

4、對於不同BIOS（常用的AMI、Award、Phoenix）用同一代碼所代表的意義有所不同，因此應弄清您所檢測的電腦是屬於哪一種類型的BIOS，您可查問你的電腦使用手冊，或從主機板上的BIOS晶片上直接查看，也可以在啟動畫面時直接看到。

5、有少數主機板的PCI槽只有前一部分代碼出現，但ISA槽則有完整自檢代碼輸出。

且目前已發現有極個別原裝機主機板的ISA槽無代碼輸出，而PCI槽則有完整代碼輸出，故建議您在查看代碼不成功時，將本雙槽卡換到另一種插槽試一下。

另外，同一塊主機板的不同PCI槽，有的槽有完整代碼送出，如DELL810主機板只有靠近CPU的一個PCI槽有完整的代碼顯示，一直變化到“00”或“FF”，而其它槽走到“38”則不繼續變化。

代碼 Award BIOS Ami BIOS Phoenix BIOS00 . 已顯示系統的配置；即將控制INI19引導裝入。

.01 處理器測試1，處理器狀態核實,如果測試失敗，迴圈是無限的。

處理器寄存器的測試即將開始，不可遮罩中斷即將停用。

CPU 寄存器測試正在進行或者失敗。

02 確定診斷的類型（正常或者製造）。

如果鍵盤緩衝器含有資料就會失效。

停用不可遮罩中斷；通過延遲開始。

CMOS寫入／讀出正在進行或者失靈。

03 清除8042鍵盤控制器，發出TESTKBRD命令（AAH）通電延遲已完成。
