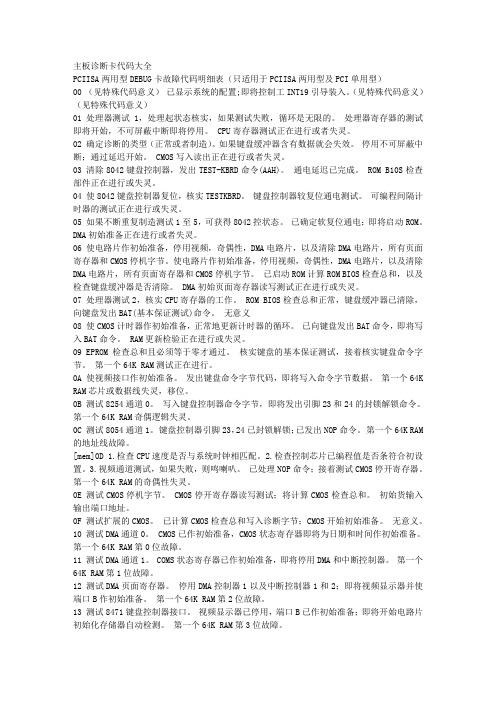

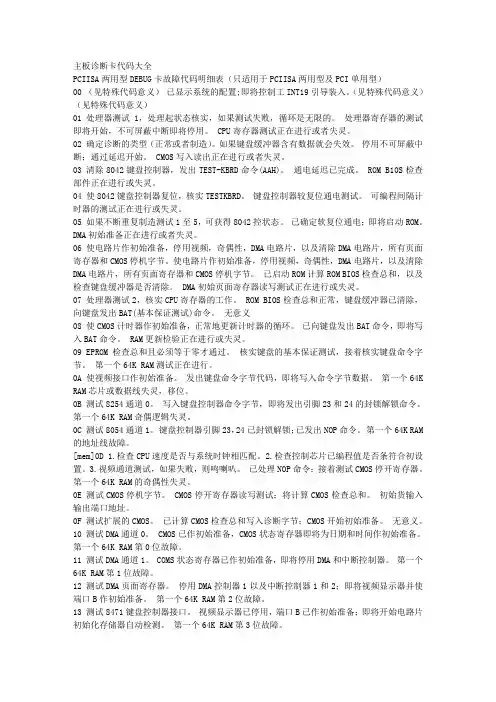

主板诊断卡代码大全PCIISA两用型DEBUG卡故障代码明细表（只适用于PCIISA两用型及PCI单用型）00 （见特殊代码意义）已显示系统的配置;即将控制工INT19引导装入。
（见特殊代码意义）（见特殊代码意义）01 处理器测试1，处理起状态核实，如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失灵。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入读出正在进行或者失灵。
03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
通电延迟已完成。
ROM B10S检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器较复位通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控状态。
已确定软复位通电；即将启动ROM。
DMA初始准备正在进行或者失灵。
06 使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。
无意义08 使CMOS计时器作初始准备，正常地更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。

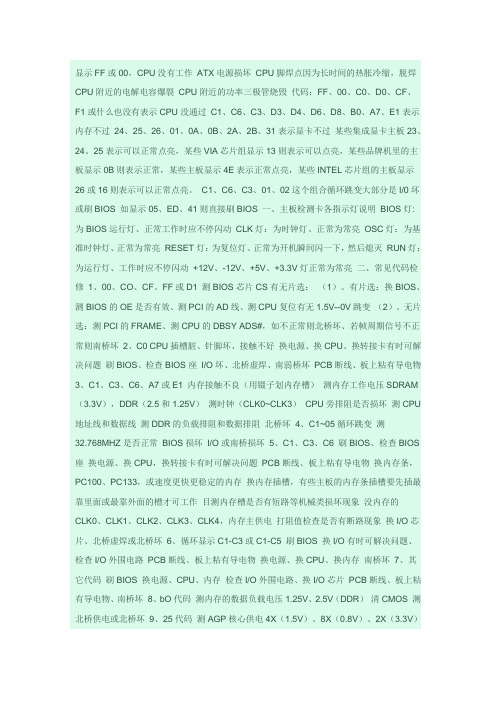

显示FF或00，CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩，脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS 如显示05、ED、41则直接刷BIOS 一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯：为时钟灯、正常为常亮OSC灯：为基准时钟灯、正常为常亮RESET灯：为复位灯、正常为开机瞬间闪一下，然后熄灭RUN灯：为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1 测BIOS芯片CS有无片选：（1）、有片选：换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变（2）、无片选：测PCI的FRAME、测CPU的DBSY ADS#，如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0 CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1 内存接触不良（用镊子划内存槽）测内存工作电压SDRAM （3.3V），DDR（2.5和1.25V）测时钟（CLK0~CLK3）CPU旁排阻是否损坏测CPU 地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6 刷BIOS、检查BIOS 座换电源、换CPU，换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条，PC100、PC133，或速度更快更稳定的内存换内存插槽，有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4，内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5 刷BIOS 换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS 换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V（DDR）清CMOS 测北桥供电或北桥坏9、25代码测AGP核心供电4X（1.5V）、8X（0.8V）、2X（3.3V）北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡，有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS 换I/O 查北桥供电或南北桥坏查PCI、AGP 槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS 时钟发生器不良清除CMOS 北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41 刷BIOS A18跳线PCB断线、板上粘有导电物I/O坏、南桥坏错误代码：00(FF) 代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU 没有正常工作。

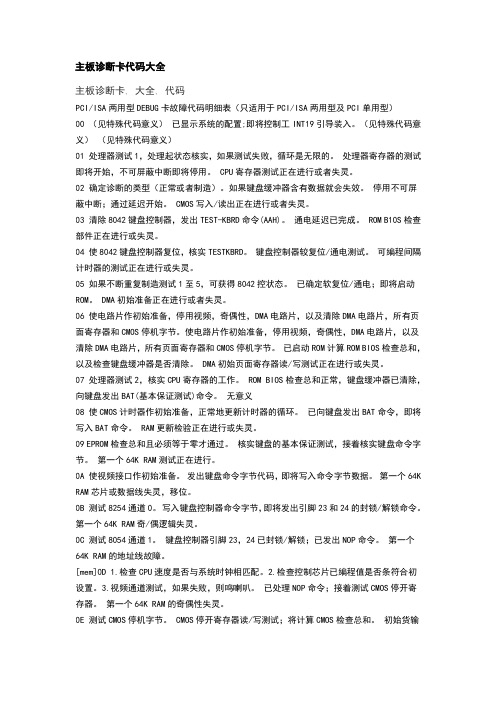

主板诊断卡代码大全主板诊断卡, 大全, 代码PCI/ISA两用型DEBUG卡故障代码明细表（只适用于PCI/ISA两用型及PCI单用型）00 （见特殊代码意义）已显示系统的配置;即将控制工INT19引导装入。
（见特殊代码意义）（见特殊代码意义）01 处理器测试1，处理起状态核实，如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失灵。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入/读出正在进行或者失灵。
03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
通电延迟已完成。
ROM B10S检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器较复位/通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控状态。
已确定软复位/通电；即将启动ROM。
DMA初始准备正在进行或者失灵。
06 使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读/写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。
无意义08 使CMOS计时器作初始准备，正常地更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。

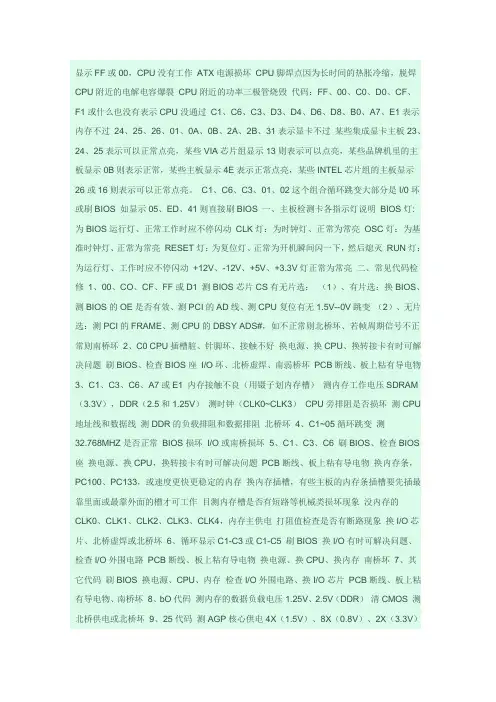

显示FF或00，CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩，脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS 如显示05、ED、41则直接刷BIOS 一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯：为时钟灯、正常为常亮OSC灯：为基准时钟灯、正常为常亮RESET灯：为复位灯、正常为开机瞬间闪一下，然后熄灭RUN灯：为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1 测BIOS芯片CS有无片选：（1）、有片选：换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变（2）、无片选：测PCI的FRAME、测CPU的DBSY ADS#，如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0 CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1 内存接触不良（用镊子划内存槽）测内存工作电压SDRAM （3.3V），DDR（2.5和1.25V）测时钟（CLK0~CLK3）CPU旁排阻是否损坏测CPU 地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6 刷BIOS、检查BIOS 座换电源、换CPU，换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条，PC100、PC133，或速度更快更稳定的内存换内存插槽，有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4，内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5 刷BIOS 换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS 换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V（DDR）清CMOS 测北桥供电或北桥坏9、25代码测AGP核心供电4X（1.5V）、8X（0.8V）、2X（3.3V）北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡，有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS 换I/O 查北桥供电或南北桥坏查PCI、AGP 槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS 时钟发生器不良清除CMOS 北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41 刷BIOS A18跳线PCB断线、板上粘有导电物I/O坏、南桥坏错误代码：00(FF) 代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU 没有正常工作。

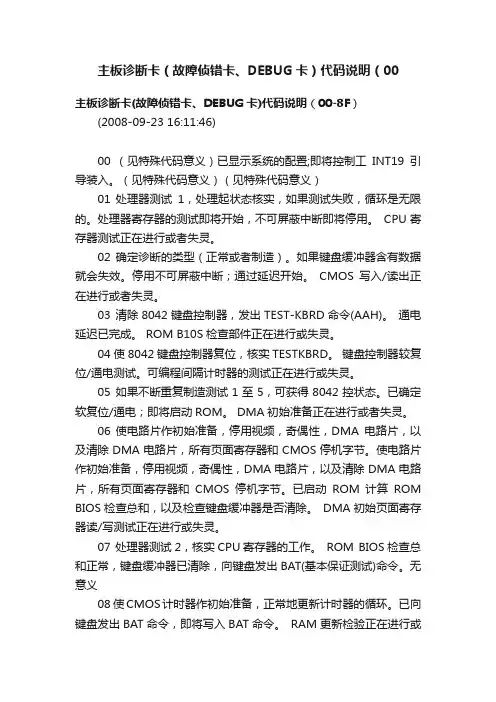

主板诊断卡（故障侦错卡、DEBUG卡）代码说明（00主板诊断卡(故障侦错卡、DEBUG卡)代码说明（00-8F）(2008-09-23 16:11:46)00 （见特殊代码意义）已显示系统的配置;即将控制工INT19引导装入。
（见特殊代码意义）（见特殊代码意义）01 处理器测试1，处理起状态核实，如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失灵。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入/读出正在进行或者失灵。
03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
通电延迟已完成。
ROM B10S检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器较复位/通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控状态。
已确定软复位/通电；即将启动ROM。
DMA初始准备正在进行或者失灵。
06 使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读/写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。
无意义08 使CMOS计时器作初始准备，正常地更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。

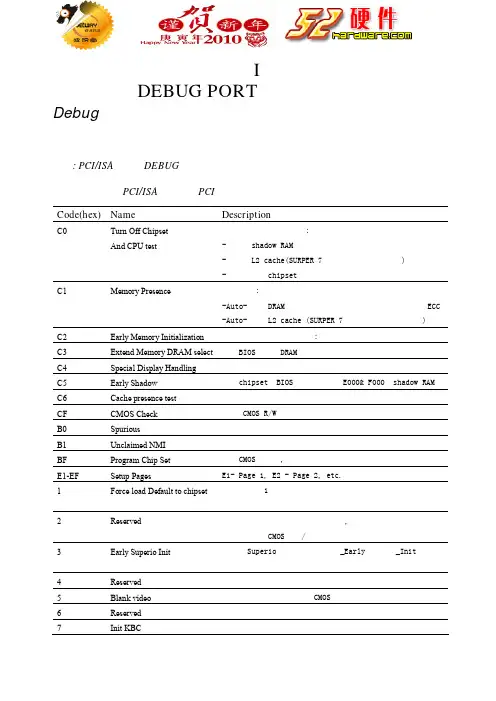

录IDEBUG PORT自检代码Debug侦错灯指示代码标准自检代码注意: PCI/ISA两用型DEBUG卡故障代码明细表（只适用于PCI/ISA两用型及PCI单用型）Code(hex) Name DescriptionC0Turn Off ChipsetAnd CPU test 早期的主板设定初始值:-禁用s h a d o w R A M-禁用L2c a c h e(S U R P E R7构架及后期兼容构架) -检测基本c h i p s e t寄存器。
C1Memory Presence检测内存:-A u t o-检测D R A M（动态随机存取储存器）大小，类型和E C C。
-A u t o-检测L2c a c h e(S U R P E R7构架及后期兼容构架)C2Early Memory Initialization早期的主板设定值初始化:C3 Extend Memory DRAM select 映射B I O S编码到D R A M。
C4 Special Display Handling早期的视频显示器开关检测C5 Early Shadow允许c h i p s e t将B I O S复制到地址为E000&F000的s h a d o w R A MC6Cache presence test高速缓存自检CF CMOS Check测试C M O S R/W功能性B0 Spurious检查非关键性错误B1 Unclaimed NMI无意义BF Program Chip Set测试C M O S建立值,检测病毒，提示做资料备份。
E1-EF Setup Pages E1-P a g e1,E2-P a g e2,e t c.1 Force load Default to chipset 处理器测试1，处理起状态核实，如果测试失败，循环是无限的。
2 Reserved 确定诊断的类型（正常或者制造）,停用不可屏蔽中断；通过延迟开始。
PCI/ISA两用型DEBUG卡故障代码明细表（只适用于PCI/ISA两用型及PCI单用型）00 （见特殊代码意义）已显示系统的配置;即将控制工INT19引导装入。
（见特殊代码意义）（见特殊代码意义）01 处理器测试1，处理起状态核实，如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失灵。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入/读出正在进行或者失灵。
03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
通电延迟已完成。
ROM B10S检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器较复位/通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控状态。
已确定软复位/通电；即将启动ROM。
DMA初始准备正在进行或者失灵。
06 使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读/写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。
无意义08 使CMOS计时器作初始准备，正常地更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
1、特殊代码“00”和“FF”及其它起始码有三种情况出现：
①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
十六进制字符表
特殊代码“00”、“FF”及其它起始码有三种情况出现：
1、已由一系列其它代码出现之后再出现“00”或“FF”，则主板OK。
2、如果CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
3、一开机就出现“00”或“FF”或其它起始代码并且不变化，则为主板没有运行起来。
喇叭报警含义
(一)、AMI BIOS自检鸣响含义
音频自检码致命错误
1短DMA刷新失败
2短奇偶校验电路故障
3短基本640K RAM故障
4短系统定时器故障
5短处理器故障
6短键盘控制器门电路A20故障
7短虚拟模式例外错误
8短显示内存读/写测试失败
9短ROM BIOS求和校验失败
10短CMOS掉电读/写失败
11短高速缓存(cache)故障
音频代码非致命性故障
1长3短内存错误
1长8短显示测试错误（显示器数据线松了或显示卡插不稳）
（二）、Award BIOS自检鸣响含义
1短系统正常boot机
2短常规错误，请进入CMOS SETUP重新设置不正确的选项
1长1短RAM或主板出错
1长2短显示错误（显示器或显示卡）
1长3短键盘控制器错误
1长9短主板Flash RAM或EPROM错误（BIOS损坏）
不断地响（长响）内存插得不稳或损坏。
（三）Phoenix BIOS自检鸣响含义
1短系统正常boot机
3短系统加电自检初始化（POST）失败
1短1短2短主板错误
1短1短3短主板电池没电或CMOS损坏
1 短1短4短ROM BIOS检验出错
1短2短1短系统实时时钟有问题
1短2短2短DMA通道初始化失败
1短2短3短DMA通道页寄存器出错
1短3短1短内存通道刷新错误（问题范围为所有内存）
1短3短2短基本内存出错（内存损坏或RAM设置错误）
1短3短3短基本内存错误（很可能是DIMMO槽上的内存损坏）1短3短4短副中断处理寄存器错误
1短4短1短基本内存某一地址出错
1短4短2短系统基本内存（第1个64K）有奇偶校验错误
1短4短3短EISA总线时序器错误
1短4短4短EISA NMI口错误
2短1短1短系统基本内存（第1个64K）检查失败。
3短1短1短第1个DMA控制器或寄存器出错
3短1短2短第2个DMA控制器或寄存器出错
3短1短3短主中断处理寄存器错误
3短2短4短键盘时钟有问题，在CMOS中重新设置成Not
Installed或跳过POST
3短3短4短显示卡RAM出错或无RAM，不属于致命错误
3短4短2短显示器数据线松了或显示卡插不稳或显示卡损坏
3短4短3短未发现显示卡的ROM BIOS
4短2短1短系统实时时钟错误
4短2短2短系统启动错误，CMOS设置不当或BIOS损坏
4短2短3短键盘控制器（8042）中的Gate A20开关有错，BIOS不
能切换到保护模式。
4短2短4短保护模式中断错误
4短3短1短内存错误（内存损坏或RAM设置错误）
4短3短3短系统第二时钟错误
4短3短4短实时时钟错误
4短4短1短串行口（COM口、鼠标口）故障
4短4短2短并行口（LPT口、并口）错误
4短4短3短数字协处理器（8087、80287、80387、80487）出错。
