多功能电力仪表用户手册本手册适用于以下型号的产品PD194E-9HYPD194Z-9HY感谢您选择江苏斯菲尔电气股份有限公司研发的多功能电力仪表，为了方便您安全、正确、高效的使用本装置，请仔细阅读本说明书并在使用时务必注意以下几点。
注意CAUTION：◆该装置必须由专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前、必须隔离输入信号和电源◆始终使用合适的电压检测装置来确定仪表各部位有无电压◆提供给该装置的电参数需在额定范围内下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆带电拔插通信插头◆未按要求连接端子连线本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。
如果您需要备份纸质用户手册可以向本公司的技术服务部门申请。
（具体公司网址、联系电话等见封底）目录一、产品简介 (1)1.1引用标准 (1)1.2产品概述 (1)二、技术参数 (2)三、安装与接线 (3)3.1仪表尺寸 (3)3.2安装方式 (4)3.3接线端子功能说明 (5)3.4输入信号线连接 (6)四、菜单显示与编程 (7)4.1面板说明 (7)4.2菜单介绍与操作 (8)4.3编程操作方法 (19)五、功能模块 (24)5.1通信 (24)5.2电能脉冲输出 (29)5.3开关量输入 (30)5.4继电器输出 (30)5.5模拟量输出 (33)六、常见问题及解决办法 (37)6.1关于通信 (37)6.2关于U I P Q等测量不准确 (37)6.3关于电能走字不准确 (37)6.4仪表不亮 (38)6.5仪表不响应任何操作 (38)6.6其它异常情况 (38)附录1MODBUS-RTU通信地址信息表 (39)一、产品简介1.1引用标准引用国家标准GB/T17215.322-2008静止式有功电能表(0.2S级和0.5S级)GB/T17215.323-2008静止式无功电能表(2级和3级)GB/T17626-2006电磁兼容试验和测量技术相应国际标准IEC62053-22:2003电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S和0.5S)IEC62053-23:2003电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)IEC61010-1:2001测量、控制以及实验室用电气设备的安全要求-第1部分:一般要求IEC61000-2-11电磁兼容性(EMC)-第2-11部分IEC60068-2-30环境测试-第2-30部分1.2产品概述多功能电力仪表可测量各种常用电力参数、有无功电能、谐波含量和最大最小值记录，并具有数字通信、继电器输出、开关量输入、电能脉冲输出和模拟量输出等功能。
252ADF300L系列多用户计量箱安装使用说明书V1.4申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
订目录1概述 (1)2产品规格 (1)3技术参数 (1)3.1电气特性 (1)3.2机械特性 (2)4主要功能 (2)5外形及安装尺寸（单位：mm） (2)5.1使用注意事项 (2)5.2产品尺寸 (3)6接线与安装 (4)7功能说明 (5)7.1有功电能计量 (5)7.2继电器控制（仅限预付费型） (5)8显示说明 (5)8.1显示举例 (5)9通信说明 (7)9.1通信协议 (7)9.2MODBUS通信地址说明 (8)9.3MODBUS通信地址表 (8)10常见故障排查 (14)1概述ADF300L 系列多用户计量箱最大可以计量12路三相或者36路单相，又可以支持多路单三混合安装。
该系列计量箱因准确度高、集中安装、集中管理、互不干扰等优势深受小区、学校、企业等的青睐。
计量箱符合国标GB/T 17215.321-2008。
2产品规格选配功能：无;4G:4G 通讯IC：刷卡功能控制类型：无：计量型；Y:预付费型单相回路：1-36三相回路：1-12系列型号：I：单相12回路；II:单相24回路；III:单相36回路3技术参数3.1电气特性表1电气特性3.2机械特性表2机械特性（单位：mm）4主要功能表3主要功能型号类型最多用户反窃电远程抄表远程控制定时控制强控控制过载保护用电量查询剩余电量查询ADF300L-I计量型4S或12D√√√预付费型4SY或12DY√√√√√√√√ADF300L-II计量型8S或24D√√√预付费型8S或24DY√√√√√√√√ADF300L-III计量型12S或36D√√√预付费型12SY或36DY√√√√√√√√5外形及安装尺寸（单位：mm）5.1使用注意事项ADF300L系列多用户计量箱使用进线需与配套塑壳断路器配合使用，出线与配套微型断路器配合使用；出线端子采用双螺丝拧紧，严禁仅使用一只螺丝拧紧固定。

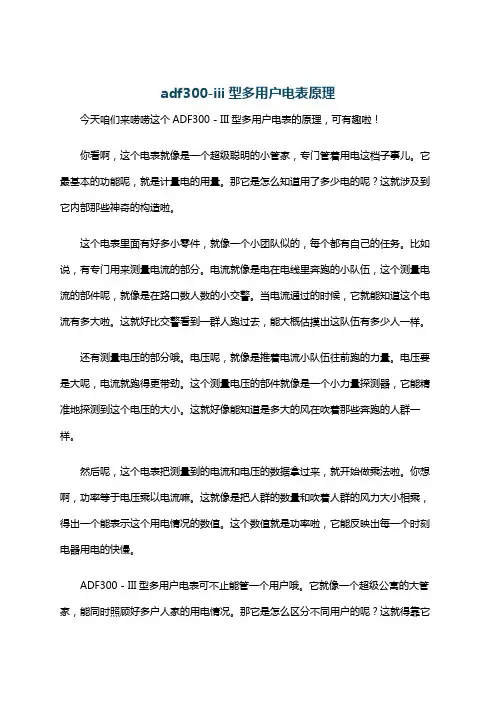

adf300-iii型多用户电表原理今天咱们来唠唠这个ADF300 - III型多用户电表的原理，可有趣啦！你看啊，这个电表就像是一个超级聪明的小管家，专门管着用电这档子事儿。
它最基本的功能呢，就是计量电的用量。
那它是怎么知道用了多少电的呢？这就涉及到它内部那些神奇的构造啦。
这个电表里面有好多小零件，就像一个小团队似的，每个都有自己的任务。
比如说，有专门用来测量电流的部分。
电流就像是电在电线里奔跑的小队伍，这个测量电流的部件呢，就像是在路口数人数的小交警。
当电流通过的时候，它就能知道这个电流有多大啦。
这就好比交警看到一群人跑过去，能大概估摸出这队伍有多少人一样。
还有测量电压的部分哦。
电压呢，就像是推着电流小队伍往前跑的力量。
电压要是大呢，电流就跑得更带劲。
这个测量电压的部件就像是一个小力量探测器，它能精准地探测到这个电压的大小。
这就好像能知道是多大的风在吹着那些奔跑的人群一样。
然后呢，这个电表把测量到的电流和电压的数据拿过来，就开始做乘法啦。
你想啊，功率等于电压乘以电流嘛。
这就像是把人群的数量和吹着人群的风力大小相乘，得出一个能表示这个用电情况的数值。
这个数值就是功率啦，它能反映出每一个时刻电器用电的快慢。
ADF300 - III型多用户电表可不止能管一个用户哦。
它就像一个超级公寓的大管家，能同时照顾好多户人家的用电情况。
那它是怎么区分不同用户的呢？这就得靠它的一些特殊设计啦。
它有专门的电路来把不同用户的用电线路分开统计。
就好比在公寓里，给每个房间都装了一个小电表，只不过这个多用户电表把这些小电表的功能集合在一起啦。
而且啊，这个电表还特别聪明的一点是，它能把这些数据都存起来呢。
就像小松鼠存松果一样，它把每个用户的用电数据都好好地保存着。
这样呢，供电公司或者物业的叔叔阿姨们想知道每家每户用了多少电的时候，就可以直接从这个电表里读取数据啦。
这个电表还有一些保护功能呢。
要是电路里出现了什么不正常的情况，比如说电流突然变得特别大，就像一群人突然发疯似的狂奔，这时候电表就会察觉到危险啦。
多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝E R g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的 空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
目录一、产品简介 (1)1.1工作原理 (1)1.2技术指标 (2)二、外形说明及安装 (3)2.1外形图 (3)2.2电表的安装及接线 (4)2.2.1安装图 (4)2.2.2电能表端子接线图 (4)2.3液晶显示屏内容 (6)三、基本功能 (7)3.1电能计量功能 (7)3.1.1电能测量四象限的定义: (7)3.1.2电能计量记录 (8)3.2失压记录功能 (8)3.2.1 失压判断方法 (8)3.2.2 失压记录内容 (8)3.3断相记录功能 (8)3.3.1 断相判断方法 (8)3.3.2 断相记录内容 (8)3.4瞬时量测量功能 (8)3.5电表数据显示 (9)3.5.1数据轮显 (9)3.5.2 通过红外遥控器查看数据 (9)3.6编程功能 (9)四、运输和存贮 (10)附录 A 状态字说明 (10)附录 B 功能附录表 (11)1、产品简介1.1工作原理DTS(X)6868/DSS(X)6868型三相有无功静止式电能表是由测量单元和数据处理单元等组成，具有计量有功（无功）电能量、测量平均功率等功能，并能显示、储存和输出数据。
DTS(X)6868/DSS(X)6868型三相有无功静止式电能表工作原理如图1所示：图1 工作原理图电能表工作时，电压、电流信号经取样电路分别取样后，送到电能专用IC 并转换成数字信号， 再送到CPU 进行运算处理。
由于采用了电能专用IC ，使得电压、电流采样分辨率大为提高，并有足够的时间来更加精确的测量数据。
图中的CPU 用于处理各种输入输出数据，通过专用接口将电能专用IC 的数据读出，并完成有、无功电能计量和A/B/C 单相有功计量，根据需要显示各项数据，通过RS485接口或红外接口进行通讯，以及监测运行参数，记录存储各种数据等功能。
I 1 I 2 I 3 U 1U 2U 31.2技术指标●规格型号与脉冲常数对照表●准确度等级有功：1.0 无功：2.0●参考电压（三相四线）3×220/380V 3×57.7/100V ；（三相三线）3×100V●参比/额定电流3×0.5(2)A、3×1(2)A 、3×1.5(6)A、3×3(6)A 、3×5(20)A3×10(40)A、3×15(60)A、3×20(80)A、3×30(100)A●额定频率50Hz●起动电流有功0.002In (1.0) 无功0.003In (2.0)●潜动具有防潜动逻辑设计●外型尺寸250mm⨯170.8mm⨯78.5mm●重量约2.5kg●电气参数●气候条件●技术参数二、外形说明及安装2.1 外形图图2 外形图说明2.2电表的安装及接线2.2.1安装图电表上部有挂钩螺钉孔，用M4挂钩螺钉固定，电表下部有2个安装孔，用M4×10或M4×12普通螺钉固定在接线板上，电表的外形尺寸及安装孔间的距离如图3所示：2.2.2电能表端子接线图1）功能端子接线图2）三相四线电源端子接线图电流互感式（3×220/380V 3×1.5（6）A）直接式(3×220/380V ≥3×5（20）A)电流、电压互感式(3×57.7/100V 3×1.5（6）A)3）三相三线电源端子接线图电流、电压互感式（3×100V 3×1.5（6）A）4) 有功或无功测试口示意图脉冲宽度80msVcc=5V(12V ,24V) R=Vcc/5mA(k Ω)电能表内部光耦输出2.3液晶显示屏内容液晶显示符号说明三、基本功能3.1电能计量功能3.1.1电能测量四象限的定义:测量平面的横轴表示电压向量U（固定在横轴），瞬时的电流向量用来表示当前电能的输送，并相对于电压向量U具有相位角Φ。
多功能电能表的基本结构和工作原理多功能电能表的基本结构和工作原理多功能电能表由测量单元和数据处理单元等组成，除计量有功（无功）电能量外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。

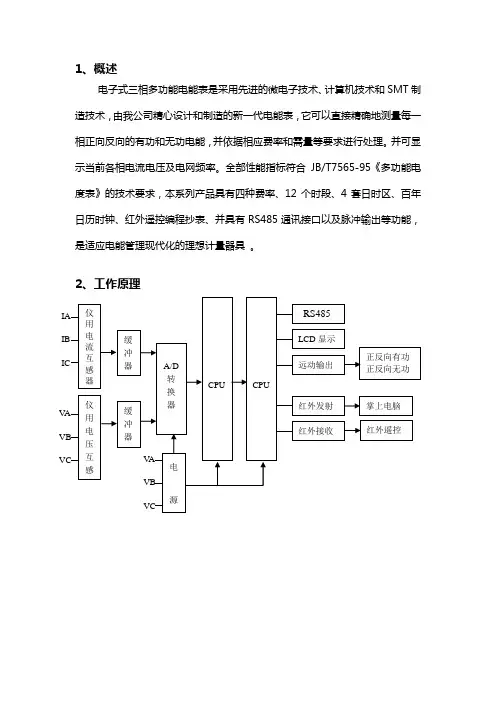

1、工作原理：被测的高电压u、大电流I经电压变换器和电流变换转换后送至乘法器M，乘法器M完成电压和电流瞬时值相乘，输出一个与一段时间内的平均功率成正比的直流电压U O，然后利用U/f转换器，U O被转换成相应的脉冲频率f o，即得到f o正比于平均功率，将该频率分频，并通过一段时间内计数器的计数，显示出相应的电能。
2、主要功能：⑴电能计量功能：有功正反向电能计量、无功四象限电能计量，且均为可四费率及总电能计量。
⑵需量功能：实现有功正反向、无功四象限四费率需量计算功能。
⑶分时控制功能：一年最多分为10个时区。
⑷无功任意组合功能：无功四象限可分别计算，也可任意组合设置成无功组合。
⑸复位功能：选择四种方式完成电量存储和需量清零。
手动、自动、通过485接口、通过红外接口。
⑹实时监视功能：实时指示各相电压、电流、功率因数以及总功率因数、每秒有功瞬时功率和无功瞬时功率。
⑺断相时间记录功能。
记录停电及上电的“月、日、时、分”。
⑻断相数据及时间记录功能：（当某相电压低于20V，电表判断此相为断相）分别记录各相的断相次数、断相累计时间及断相时间内正反相有功电量。
还可记录各相断电起始及结束时刻（月、日、时、分）。
⑼失压数据及时间记录功能：（当某相电压低于70%Un，并且对应电流大于2%Ib时，电表判断为失压）分别记录各相的失压次数、失压累计时间及失压时间内正反相有功电量及全失压累计时间、次数。
还可记录各相失压起始及结束时刻（月、日、时、分）。
⑽自动抄表功能：每月25日00时完成电量存储处理及需量复位处理。
3、我局多功能电能表类型：DSSD536、DTSD546、DSSD501、AINRTAL、AINRT、AINRTL、AINRT-X。
Multifunction Power Meter InstructionsPlease read the following instructions carefully before connecting this meter to electrical appliances.WARNING!Do not plug two or more meters together!Indoor use only!Not position the energy meter so that it is difficult to disconnect it from the supply!IMPORTANTDon't plug in an appliance where the load exceeds 13 Amp. Always ensure the plug of any appliance is fully inserted into the meter outlet. If cleaning of the meter is required, remove from mains power and wipe meter with a dry cloth.KEYBOARD DEFINITION1. MASTER CLEAR: Clear all data in memory including current time and all programs.2. UP: Set current time, price, price programs, max. overload current combined with buttons SET; exchange 12-24 hour mode during clock display state.3. SET: Set current time, price, price programs, max. overload combined with buttons UP.4. FUNC: Exchange display state.GENERAL FEATURES1. Display current clock.2. Display line voltage.3. Display line current.4. Display line power.5. Display and memory peak line power.6. Display and memory accumulative total electric quantity.7. Display and memory total on time and total electric charge,.8. Display and memory total on time and total electric charge of price1.9. Display and memory total on time and total electric charge of price2.10. Display line frequency.11. Display power factor.12. Adjustable max. overload current, max. overload warning.13. Adjustable price / kWh11 combinations of day or blocks of days available as follows:MOTUWETHFRSASUMO,TU, WE, TH, FRMO,TU, WE, TH, FR, SASA, SUMO, TU, WE, TH, FR, SA, SUBATTERYInsert the 3 pcs battery(LR44/AG13) according to the correct direction indication, close the cover of battery.Press master clear button after insert battery.now the power meter is now ready to be set up for use.1. The cover must be in place before use.2. The battery must be taken out if not use for long time.THE DATA DISPLAYPress FUNC button the data displays as follows:VOLTac →AMP →WATT →MAX WATT →KWh →TOTAL PRICE;TOTAL ON TIME →PRICE1 →PRICE2 ↑_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ↓1.The meter will display current clock and line voltage, frequency, if plug in socket after insert battery without any operation.2. Press FUNC button once and release, the meter will display current clock and line current, power factor.3. Press FUNC button once again and release, the meter will display current clock and real power, power factor.4. Press FUNC button once again and release, the meter will display max. line power and the appear time of max. line power, power factor. Press and hold FUNC button for 5 seconds will clear max. line power display during this state.5. Press FUNC button once again and release, the meter will display current clock and accumulative power factor,6. Press FUNC button once again and release, the meter will display total on time and total electric charge.7. Press FUNC button once again and release, the meter will display total on time of price 1 and total electric charge of price 1.8. Press FUNC button once again and release, the meter will display total on time of price 2 and total electric charge of price 2.9. Press FUNC button once again and release, the meter will come back to display current time and line voltage.Press and hold FUNC button for 5 seconds to clear accumulative total electric quantity and total electric charge during display state of total electric charge or total electric charge of price 1 or total electric charge of price 2.10. LCD display ----when total electric quantity, total electric charge overflow, the OVER will flash at the same time.SETTING CURRENT CLOCK1. Press FUNC button until the CLOCK displays in LCD.2. Press SET button once time, The “WEEK DAY“will flash at same time, the clock change to SET mode. you can set the currentclock now.3. Press UP button to set the “WEEK DAY“.4. Press SET button once time again and release, The “HOUR“will flash.the “WEEK DAY“will stop flashing and keep display.5. Press UP button to set the “HOUR“.6. Press SET button once time again and release, The “MINUTE“ will flash. the “HOUR“will stop flashing and keep display.7. Press UP button to set the “MINUTE“.8. Press SET button once time again and release, the time come back to CLOCK display mode.9. Press UP button during the CLOCK display state, change 12-24 hour mode.To reset incorrect time, repeat above steps.After finish setting, Plug the meter into a regular 230-240 Volts power outlet, Plug in an appliance that you want to use and turn the mains power on. Now the meter begins to measure the consumption of the appliance and detect the equipment that uses too much electricity at once.SETTING PRICE OF COST/kWh & OVER LOAD CURRENTPress and hold FUNC button for 5 seconds during display state of voltage or current or power.1.Setting price 1:a. Press SET button once and release, SET display, the first digital COST/kWh flash, press UP button to set it.b. Press SET button once again and release, the second digital COST/kWh flash, press UP button to set it.c. Press SET button once again and release, the third COST/kWh flash, press UP button to set it.d. Press SET button once again and release, the fourth COST/kWh flash, press UP button to set it.e. Press SET button once again and release, the radix point COST/kWh flash, press UP button to set it.f. Press SET button once again and release, the weekday flash, press UP button to set it.g. Press SET button once again and release, the hour of ON TIME flash, press UP button to set it.h. Press SET button once again and release, the minute of ON TIME flash, press UP button to set it.2. Setting price 2:Press FUNC button once and release after finish Setting price 1. Setting price 2, repeat above steps.3.Setting OVERLOAD current data:Press FUNC button once and release after finish Setting price 2.a. Press SET button once and release, SET and AMP display, the first digital MAX. LOAD flash, press UP button to set it.b. Press SET button once again and release, the second digital MAX. LOAD flash, press UP button to set it.c. Press SET button once again and release, the third MAX. LOAD flash, press UP button to set it.d. Press SET button once again and release, the fourth MAX. LOAD flash, press UP button to set it.The OVER LOAD WARNING will flash when load overtop the setting data. The button function will failure. You must draw out the appliance or set the OVER LOAD data again.STAND BY MODEDisplay of LCD will disappear without any operation after AC power off for 10 seconds. Press any key come back to display.SPECIFICATIONSPower supply 230-240V AC 50HzMax. load 13A, 3120WMeasure voltage range 200-276V ACMeasure voltage accuracy +/-1%Measure current range 0.02-16AMeasure current accuracy +/-2% or +/-0.02 AMeasure power range 5-3588WMeasure power accuracy +/-2%Accumulative electric quantity range 0 -9999.9kWhMeasure frequency range 45-65HzClock accuracy +/- 1 minute per monthPower cost <2WOperating temperature -10 o C to +40 o CBattery 3x1.5V LR44/AG13Battery life about 3 months without AC powerCixi City Yidong Electronic Co., LtdAddress: Guanhaiwei Industrial West Zone, Cixi city, Ningbo, 315315, P.R. China EME-1。
目录1 功能和特点 (2)1.1 电能计量功能 (2)1.2 最大需量指示 (3)1.3 电压、电流、功率因数指示 (3)1.4 分时控制 (3)1.5 复位方式及自动抄表日 (4)1.6 负荷曲线 (5)1.7 电量冻结 (5)1.8 事件记录 (5)1.9 统计数据 (6)1.10 数据显示 (6)1.11 输入输出接口 (7)1.12停电抄表 (7)2 使用说明 (8)2.1 液晶显示符号说明 (8)2.2 电能表运行显示状态 (9)2.3 编程 (10)2.4 密码及密码权限 (11)2.5 需量清零 (11)2.6 抄表 (11)3 规格及技术参数 (12)3.1 规格 (12)3.2 技术参数 (12)3.3 最大需量指示误差 (13)3.4 时钟 (13)3.5 起动 (13)3.6 潜动 (13)3.7 环境温度 (13)3.8 时钟备用电池 (13)3.9 外形及重量 (13)4 运输及存贮条件 (14)5 保证期限 (14)6 订货须知 (14)附录一（报警和错误代码说明） (15)附录二（接线图） (16)附录三（显示代码表） (19)一、功能和特点本产品支持 DL/T 614-1997 《多功能电能表》标准的多功能电能表。
本产品的主要特点是无任何物理调整元件，信号数字运算，数字滤波，数字误差修正，数字调校，对温度影响不敏感，极好的稳定性。
12倍的过载倍数，极低负荷时的电量也可记录。
电压、电流、功率因数、功率等精确测量，可以代替一系列指示仪表和变送器的作用。
基本功能为有功双向、无功四象限四费率数据处理单元, 同时实现四费率最大需量指示及其他相关的功能。
增加RS485 接口后可通过负控终端或其它数据终端装置将表内数据读出，组成电量计费系统；通讯协议符合 DL/T 645 - 1997《多功能电能表通讯规约》标准。
红外通讯协议符合DL/T 645-1997规约，PR310手持终端支持该协议，另外振中TP650和TP800程序也能对电表进行编程和抄表，具体操作详见振中机编程抄表软件说明。
