无梁楼盖计算（-5.7米的底板8.1*8.1）非人防区抗浮控制(抗浮水头高度为2.7米q k =(2.7+0.45)*10-0.45*25=20.25kN/m 2 q=1.2*20.25=24.3 kN/m 2mkN b l ql Mce xy x.47.13598/)1*321.8(*1.8*3.248/)32(22===支座处：mm a mm a s s 60,35'== 跨中处：mm a mm a s s 35,60'== 1. 柱上板带（8.1m*8.1m ）a. M 支＝1359.47×0.5/4＝170kN.m/m mmb f M hh x c 78.311000*3.1410*170*2390390α/26220=== < '2s a则：m mma h f M A sy s /1574)35390(*30010*170)(26'0===配 14@150+ 14@150(2052mm)裂缝计算M k =170/1.2=141.67按荷载标准组合计算构件纵向受拉钢筋的等效应力σsk : σsk =M k /(0.87*h 0*A s )=141670000/(0.87*395*2052)=200.90 N/mm 2(2)按有效受混凝土截面面积计算的纵向受拉钢筋的配筋率ρte:受力状态为受弯,取A te =0.5×b ×h+(b f -b)×h f (《混凝土规范》8.1.2条) 式中 b f ,h f 分别为受拉翼缘的宽度和高度 A te =0.5×1000×450=225000 mm 2 ρte =A s /A te =2052/225000=0.009(3)裂缝间纵向受拉钢筋应变不均匀系数ψ：9.200009.001.265.01.1σρ65.01.1Ψ××==sk te tk f=0.38 取4.0=ψ(4)最大裂缝宽度计算ωmax最外层纵向钢筋外边缘值受拉取底边的距离c= 50 mm 受拉纵向钢筋的等效直径 d eq =14 mmγ)ρ11.05.1(σΨ8.1ωmax tessq d c E +=7.0)009.01411.0505.1(2000009.2004.08.1ωmax ×+×××== 0.12 mm(5)验算: 0.12< [ωmax ]=0.20mm, 满足。
无梁楼盖的计算方法近些年来，随着科学技术的不断向前发展，多种科学技术手段已经逐渐的运用到了各种建筑的建设过程当中。
其中，无梁楼盖就是一种比较新型的建筑方式，这种建筑方式具有多个方面的有点，因此被大量的运用到了建筑的建设过程当中。
但是，无梁楼盖也存在着受力复杂方面的特点。
为了保证无梁楼盖的建设质量，无梁楼盖在进行设计的过程当中必须采取计算方法进行准确的计算。
对此本文主要对无梁楼盖几种常用的计算方法进行了分析介绍。
标签建筑；无梁楼盖；受力复杂；计算方法；分析介绍1、前言无梁楼盖是一种比较新型的楼盖建设方式，与传统的楼盖建设方式存在着很大的区别。
现阶段，为了最大限度的提高楼盖的建设质量以及减小施工的复杂程度，无梁楼盖才被逐渐的运用到了楼盖的建设过程当中。
无梁楼盖在进行设计的过程当中，必须对其受力情况进行准确的分析计算，然后才能指导楼盖的施工。
因此，我们很有必要对我国现阶段无梁楼盖常用的几种计算方法进行分析阐述。
2、无梁楼盖的优点正是因为无梁楼盖具有多个方面的优点，无梁楼盖才逐渐的被运用到了楼盖的建设过程当中同时也得到了相关人士的认可。
无梁楼盖就是指在楼盖进行施工建设的过程当中，省去了梁肋的设置，而是直接将施工材料的全部载荷让柱子进行承担。
正是因为无梁楼盖建设方式的特殊性以及将楼盖的所有载荷都由柱子来承担，那么对无梁楼盖的整体以及局部受力情况要求非常的高。
从总体来看，无梁楼盖是楼盖建设过程当中一种整体的发展趋势，所具有的优点主要体现在以下几个方面：第一，结构高度变小。
这主要是因为无梁楼盖在进行施工的过程当中去除了全部的梁肋，使得楼盖的整体建设高度降低；第二，板底平整也是无梁楼盖的一个比较突出的优点；第三，整体性比较好，并且从构造方面来看也比较的简单；第四，施工程序的复杂程度也大大的被降低，所建设楼层的整体高度随着无梁楼盖高度的降低会显著的增加。
总之，无梁楼盖是一种适应现代建筑的新型楼盖建筑方式，是非常值得大力推广的一种建设方式。

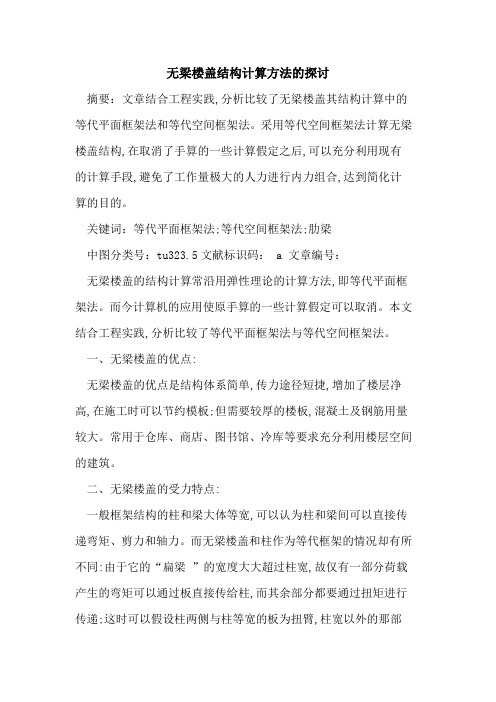

无梁楼盖结构计算方法的探讨摘要：文章结合工程实践,分析比较了无梁楼盖其结构计算中的等代平面框架法和等代空间框架法。
采用等代空间框架法计算无梁楼盖结构,在取消了手算的一些计算假定之后,可以充分利用现有的计算手段,避免了工作量极大的人力进行内力组合,达到简化计算的目的。
关键词：等代平面框架法;等代空间框架法;肋梁中图分类号：tu323.5文献标识码： a 文章编号：无梁楼盖的结构计算常沿用弹性理论的计算方法,即等代平面框架法。
而今计算机的应用使原手算的一些计算假定可以取消。
本文结合工程实践,分析比较了等代平面框架法与等代空间框架法。
一、无梁楼盖的优点:无梁楼盖的优点是结构体系简单,传力途径短捷,增加了楼层净高,在施工时可以节约模板;但需要较厚的楼板,混凝土及钢筋用量较大。
常用于仓库、商店、图书馆、冷库等要求充分利用楼层空间的建筑。
二、无梁楼盖的受力特点:一般框架结构的柱和梁大体等宽,可以认为柱和梁间可以直接传递弯矩、剪力和轴力。
而无梁楼盖和柱作为等代框架的情况却有所不同:由于它的“扁梁”的宽度大大超过柱宽,故仅有一部分荷载产生的弯矩可以通过板直接传给柱,而其余部分都要通过扭矩进行传递;这时可以假设柱两侧与柱等宽的板为扭臂,柱宽以外的那部分荷载使扭臂受扭,扭臂又将这些扭矩传递给柱,使柱受弯矩。
三、无梁楼盖的计算方法及注意点(一) 经验系数法:仅适用于垂直荷载下板的内力计算,具体计算可参考《钢筋混凝土升板结构技术规范》。
采用此法时应特别注意这种计算方法的适用条件。
(二) 等代框架法:1.等代原则:对于垂直荷载,认为是作用在板上,柱是板的约束者,因而在垂直荷载作用下,等代框架梁截面惯性矩取截面宽度为全板宽,厚度取板厚;至于等代框架柱,则认为是将柱的受弯变形与柱扭臂的受扭变形串连工作的等效结果,因此应对柱的实际截面惯性矩进行折减。
对于水平荷载,认为是作用在框架节点上或者说作用在柱端上,板是柱的约束者,因而在水平荷载作用下,等代框架柱柱的截面惯性矩取实际柱截面,至于等代框架梁,则认为是将柱扭臂的受扭变形与板的受弯变形串连工作的等效结果,因此取等代框架梁截面惯性矩应取宽度为小于全板宽。
pkpm 无梁楼盖计算原理PKPM（Peking University Physical Model）无梁楼盖计算原理是指通过PKPM软件来进行无梁楼盖的结构计算和分析。
PKPM是由北京大学开发的一种结构分析和设计软件，广泛应用于建筑工程领域。
无梁楼盖是一种常见的楼板结构形式，具有简单、经济、美观等特点，在建筑设计中得到广泛应用。
无梁楼盖是指楼板无梁，直接由楼板和支座组成的一种构造形式。
在楼板和支座之间，通过楼板的承载能力来传递荷载。
无梁楼盖的计算和分析需要考虑楼板的受力特点和承载能力，以及荷载的作用方式和大小。
在进行无梁楼盖的计算时，首先需要确定楼板的几何形状和材料特性。
楼板的几何形状包括楼板的长度、宽度和厚度等参数，而材料特性包括楼板的材料强度和刚度等参数。
这些参数可以通过实地测量或者根据设计要求进行确定。
在确定楼板的几何形状和材料特性后，需要考虑楼板的受力特点。
无梁楼盖的受力特点主要包括楼板的自重和荷载的作用。
楼板的自重可以通过材料的密度和楼板的几何形状来计算，而荷载的作用可以通过设计规范和实际使用情况来确定。
根据楼板的几何形状和材料特性，以及楼板的受力特点，可以计算楼板的承载能力。
楼板的承载能力主要包括弯矩承载能力和剪力承载能力。
弯矩承载能力是指楼板在受到荷载作用时，能够承受的最大弯矩大小，而剪力承载能力是指楼板在受到荷载作用时，能够承受的最大剪力大小。
在进行无梁楼盖的计算时，需要根据楼板的几何形状和材料特性，以及楼板的受力特点，来确定楼板的承载能力。
如果楼板的承载能力大于荷载的作用，即楼板具有足够的强度和刚度来承受荷载作用，那么楼板就可以满足使用要求。
然而，在实际设计中，为了保证楼板的安全可靠，通常需要对楼板进行加固和调整。
加固的方式包括增加楼板的厚度和加设加强筋等。
通过加固和调整，可以提高楼板的承载能力，使其能够满足设计和使用要求。
PKPM无梁楼盖计算原理是通过PKPM软件来进行无梁楼盖的结构计算和分析。
无梁楼盖计算书计算条件：跨度lx（m）：9.8跨度ly（m）：9.8板厚（mm）：350水浮力（kN/m2）:51.03柱帽尺寸（mm）：x向：4900y向：4900高：900混凝土强度等级：C30f c =14.3f y =360板顶as 45板底as’80内力计算结果：x向总弯矩设计值Mox=1/8*q*ly（lx-2/3c）^2=2984.51983y向总弯矩设计值Moy=1/8*q*lx（ly-2/3c）^2=2984.51983x向总弯矩分配表(kN.m)y向总弯矩分配表(kN.m)柱上板带跨中板带柱上板带跨中板带支座截面负弯矩1492.26507.37支座截面负弯矩1492.26507.37跨中正弯矩537.21447.682984.52跨中正弯矩537.21447.682984.52第一内支座截面负弯矩1492.26507.37第一内支座截面负弯矩1492.26507.37跨中正弯矩656.59537.21跨中正弯矩656.59537.21边支座截面负弯矩1432.57149.23边支座截面负弯1432.57149.23配筋计算结果：x向配筋表(mm2)y向配筋表(mm2)柱上板带跨中板带柱上板带/m 跨中板带/m柱上板带跨中板带柱上板带/m 跨中板带/m 支座截面配筋5137.85508.51048.51124.2支座截面配筋5137.85508.51048.51124.2跨中配筋5112.84227.81043.4862.8跨中配筋5112.84227.81043.4862.8第一内支座截面配筋5137.85508.51048.51124.2第一内支座截面配筋5137.85508.51048.51124.2跨中配筋6315.95112.81289.01043.4跨中配筋6315.95112.81289.01043.4边支座截面配筋17728.81558.43618.1318.0边支座截面配筋17728.81558.43618.1318.0截面内跨边跨内跨边跨截面内跨边跨截面截面内跨边跨。
无梁楼盖计算分析与设计当前，很多项目在地下空间的设计过程中，大量采用无梁楼盖结构体系，目前该结构体系的设计依据较少。
根据本人近几年在该体系的设计经验，对该结构体系设计过程中提出部分设计建议供参考。
标签：无梁楼盖;柱帽;托板;消防车荷载;冲切;不平衡弯矩无梁楼盖结构体系，在空间利用上有绝对的优势，近几年无梁楼盖结构体系大量用于地下室楼盖。
同时因设计不成熟、施工不重视，导致该体系在施工过程中事故频发。
本人结合近些年的设计经验及对规范的理解对无梁楼盖结构体系提出以下个人设计建议。
1、柱帽、托板类型无梁楼盖柱帽、托板类型有以下几种类型，见图1：类型一及类型三适合用于荷载相对较小的情况，如地下室中间层楼盖。
地下室顶板等作用荷载较大的情况通常采用类型二（柱帽+托板）的形式。
2、截面尺寸取值楼板板厚的取值，首先需要满足柱帽或者托板对它的冲切，建议控制冲切系数不大于0.75。
除了控制柱帽或托板对它的冲切外，还应该重视配筋的选取。
无梁楼盖配筋均为双层双向配筋后柱帽位置再附加短钢筋，建议附加短钢筋与拉通钢筋的级差不超过三级。
如计算出来的结果导致拉通钢筋与附加钢筋级差较大时应适当的加厚楼板。
柱帽及托板厚度取值取决于冲切、受弯计算，建议控制冲切计算时冲切系数不大于0.75，受弯计算时需反复调试托板厚度以达到同上a条控制附加短钢筋与拉通钢筋的级差。
托板宽度取值，主要也是根据配筋率及拉通筋与附加筋的级差控制。
建议取值可参考按照1＼3～1＼4柱跨度取值，当楼板厚度较厚大于400mm时托板宽度可取小值，当楼板厚度较薄小于300mm时托板宽度可取大值。
3、无梁楼盖的传力在普通的梁板结构体系中，梁刚度远大于楼板的平面外刚度，我们一般假定楼板平面内刚度无限大，平面外刚度为0，同时采用“梁刚度放大系数”来弥补楼板的面外刚度，这样楼板荷载传递到梁再传递给竖向构件，传力路径简单清晰。
但在无梁楼盖结构体系中，因没有明显梁的作用，所以楼板荷载是直接传递到竖向构件的，计算应考虑楼板的平面内和平面外刚度，软件计算中楼板按弹性楼板6考虑。
无梁楼盖计算方法对比分析作者：许建国来源：《建筑工程技术与设计》2014年第17期【摘要】采用经验系数法、等代框架法、有限元分析软件SLBCAD，对山东某地下车库顶板无梁楼盖体系进行对比分析。
分析结果表明：经验系数法、等代框架法计算出的结果基本一致；SLACAD计算中，由于模型中输入了柱帽，柱帽处梁刚度增大，柱上板带板底钢筋略微偏大。
【关键词】无梁楼盖体系；经验系数法；等代框架法；SLBCAD1 引言无梁楼盖结构是指楼盖平板（或双向密肋板）直接支承在柱子上，而不设主梁和次梁，楼面荷载直接通过柱子传至基础。
无梁楼盖结构因不设置梁，板面负载直接由板传至柱，具有结构简单、传力路径简捷，净空利用率高，造型美观，有利于通风、便于布置管线和施工的优点。
目前，无梁楼盖结构体系大量运用与图书馆和地下车库等建筑中。
本文依据山东省某地下车库具体工程，运用三种方法对车库顶板无梁楼盖体系进行对比分析。
2 计算方法2.1 经验系数法[1]此法是最方便、实用的计算方法，被广泛运用，此法需符合下列条件：活荷载为均布荷载，且不大于恒载的3倍；每个方向至少有三个连续跨；任一区格内的长边和短边之比不大于1.5倍；同一方向上的最大跨度与最小跨径之比不大于1.2。
按经验系数法计算时，先算出垂直荷载产生的板的总弯矩设计值，然后按柱上板带与跨中板带弯矩分配值确定柱上板带和跨中板带的弯矩设计值。
2.2 等代框架法[1]当结构不符合经验系数4个条件时，可采用等代框架法计算内力：（1）等代框架的计算宽度，取垂直于计算跨度方向的两个相邻平板中心线的间距；（2）有柱帽的等代框架、柱的线刚度，可按现行国家标准《钢筋混凝土升板结构技术规程》GBJ 130-90[2]的有关规定确定；（3）计算中纵向和横向每个方向的等代框架均应承担全部作用荷载；（4）计算中宜考虑活荷载的不利组合。
按等代框架计算垂直荷载作用下板的弯矩，当平板和密肋板的任一区格长边与短边之比不大于2时，相关参数的规定分配给柱上板带和跨中板带；有柱帽时，其支座负弯矩宜取刚域边缘处的值，除边支座弯矩和边跨中弯矩外，分配到各板带上的弯矩应乘以0.8的系数。
