电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。

图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。

Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。

详细解析开关电源电路：工作原理，电路组成，电路图
随着我国电子电力科技技术不断的发展，不管是在家用或者是其他地方所使用的电源开关，都得到了较大的突破性的实质发展。

目前，就以开关电源来说，几乎被广泛的应用于所有的电子电器设备，是如今当下电子信息产业中最不可缺少的一种电源方式。

开关电源工作原理对于热爱电源物理的人来所，其实还是很好理解开关电源工作原理的，在线性电源中，功率晶体管在工作，而线性电源中导致闭合或者是断开的则是PWM 开关电源，在闭合、断开两种的状态之下，加上功率晶体管的电压是比较小的，就会成产很大的电流，关闭开关电源的时候，则是反过来的，电压大，而电流就会特别的小，而控制开关电源工作原理的控制器，就是为了能够更好的保持稳定性，从而给人们的生活环境带来安全。

开关电源工作原理及工作条件
除了以上讲述的开关电源工作原理之外，而开关电源工作原理在运行的时候，开关电源也是一定的工作条件的，比如开关，在工作的时候，不是线性状态，而是在电子电器工作之下呈现开关状态；另外，直流，开关电源在工作时候，是直流，不是交流；最后一个开关电源的高频，在电子电器工作状态之下，是高频，而不是接近于工作的低频状态哦！在开关电源工作原理中，这些工作条件是一定的。

开关电源工作原理及主要特点
每一样产品的诞生，都有它独自存在的主要特点，就连开关电源也是一样的。

那么除了以上不同的开关电源工作原理之外，开关电源主要的特点是什么呢？首先从外观上看，重量较轻、体积较小，因为没有采用工频变压器，所以开关电源的重量、体积只有线性电源的百分之二十到百分之三十左右；另外还有一个非常重要的特点，从开关电源工作原理上看，。

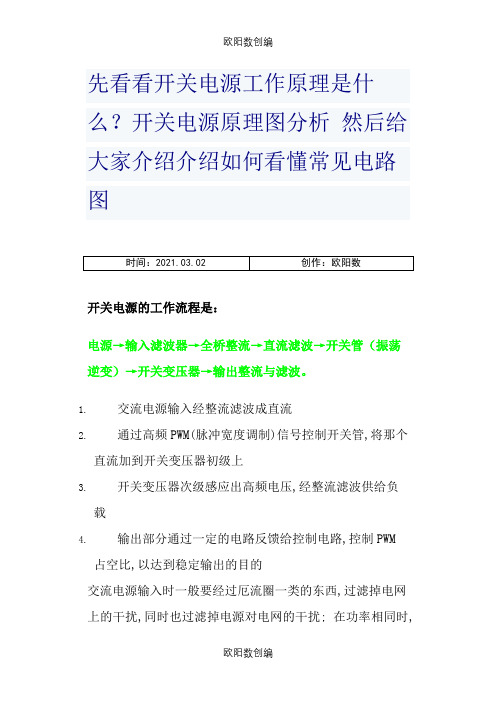

先看看开关电源工作原理是什么？开关电源原理图分析然后给大家介绍介绍如何看懂常见电路图开关电源的工作流程是：电源→输入滤波器→全桥整流→直流滤波→开关管（振荡逆变）→开关变压器→输出整流与滤波。

1.交流电源输入经整流滤波成直流2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上3.开关变压器次级感应出高频电压,经整流滤波供给负载4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰; 在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高; 开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出; 一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源. 主要用于工业以及一些家用电器上，如电视机，电脑等开关电源原理图分析1、正激电路电路的工作过程：a> 开关S开通后,变压器绕组N1两端的电压为上正下负,与其耦合的N2绕组两端的电压也是上正下负.因此VD1处于通态,VD2为断态,电感L的电流逐渐增长; b> S 关断后,电感L通过VD2续流,VD1关断.S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受的电压为 . c> 变压器的磁心复位:开关S开通后,变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S 关断.为防止变压器的激磁电感饱和,必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位.正激电路的理想化波形:变压器的磁心复位时间为: Tist=N3*Ton/N1 输出电压:输出滤波电感电流连续的情况下: Uo/Ui=N2*Ton/N1*T 磁心复位过程:2、反激电路反激电路原理图反激电路中的变压器起着储能元件的作用,可以看作是一对相互耦合的电感. 工作过程: S开通后,VD处于断态,N1绕组的电流线性增长,电感储能增加; S关断后,N1绕组的电流被切断,变压器中的磁场能量通过N2绕组和VD向输出端释放.S关断后的电压为:us=Ui+N1*Uo/N2 反激电路的工作模式: 电流连续模式:当S开通时,N2绕组中的电流尚未下降到零. 输出电压关系:Uo/Ui=N2*ton/N1*toff 电流断续模式:S开通前,N2绕组中的电流已经下降到零. 输出电压高于上式的计算值,并随负载减小而升高,在负载为零的极限情况下, ,因此反激电路不应工作于负载开路状态. 反激电路的理想化波形下面给大家介绍如何看懂电路图一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

反激式开关电源电路图讲解一，先分类开关电源的拓扑结构按照功率大小的分类如下：10W以内常用RCC(自激振荡)拓扑方式10W-100W以内常用反激式拓扑(75W以上电源有PF值要求)100W-300W 正激、双管反激、准谐振300W-500W 准谐振、双管正激、半桥等500W-2000W 双管正激、半桥、全桥2000W以上全桥二，重点在开关电源市场中,400W以下的电源大约占了市场的70-80%,而其中反激式电源又占大部分,几乎常见的消费类产品全是反激式电源。

优点：成本低,外围元件少，低耗能，适用于宽电压范围输入,可多组输出.缺点：输出纹波比较大。

(输出加低内阻滤波电容或加LC噪声滤波器可以改善)今天以最常用的反激开关电源的设计流程及元器件的选择方法为例。

给大家讲解如何读懂反激开关电源电路图!三，画框图一般来说，总的来分按变压器初测部分和次侧部分来说明。

开关电源的电路包括以下几个主要组成部分，如图1图1，反激开关电源框图四，原理图图2是反激式开关电源的原理图，就是在图1框图的基础上，对各个部分进行详细的设计，当然，这些设计都是按照一定步骤进行的。

下面会根据这个原理图进行各个部分的设计说明。

图2 典型反激开关电源原理图五，保险管图3 保险管先认识一下电源的安规元件—保险管如图3。

作用：安全防护。

在电源出现异常时，为了保护核心器件不受到损坏。

技术参数：额定电压 ,额定电流 ,熔断时间。

分类：快断、慢断、常规计算公式：其中：Po：输出功率η效率：(设计的评估值)Vinmin ：最小的输入电压2：为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。

0.98： PF值六，NTC和MOVNTC 热敏电阻的位置如图4。

图4 NTC热敏电阻图4中的RT为NTC，电阻值随温度升高而降低,抑制开机时产生的浪涌电压形成的浪涌电流。

图4中RV为MOV压敏电阻，压敏电阻是一种限压型保护器件,过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等七，XY电容??????????????????????????????????????????????????????????????????????????? 图5 X和Y电容?????? 如图X电容，Y电容。

开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMFDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。

也称为表面场效应器件。

由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。

2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。

在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。

从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。

开关电源安全保护电路原理图解对于开关电源而言, 安全、可靠性历来被视为重要的性能之一. 开关电源在电气技术指标满足电子设备正常使用要求的条件下, 还要满足外界或自身电路或负载电路出现故障的情况下也能安全可靠地工作. 为此, 须有多种保护措施. 对保护电路的特点分析, 对存在不足期待克服, 希望设计出更安全、更可靠的保护电路。

1 浪涌电流电路剖析浪涌电流是由于电压突变所引起. 如电子设备在第一次加电压时, 由于大容量电源电容器充电引起的涌入初始电流开机浪涌电流; 又如直击雷、感应雷沿着电源线进入开关电源的突变电压所产生瞬态电流雷浪涌电流. 浪涌电流上升时间非常快, 持续时间非常短, 破坏作用非常大. 为防止或减轻浪涌电流的破坏, 设置抑制浪涌电流或将浪涌电流转移到地线等方式来保护开关电源避免浪涌电流的损害。

1. 1 启动限流保护开关电源的初级整流电路有大容量滤波电容,开机瞬间整流管向这些大电容充电, 使整流管瞬时电流超过额定值. 为减小开机启动限流( 浪涌电流) ,开关电源通常都设有抗冲击电路. 如图1 电路, 在开机瞬间, 开关电源变压器的3、4 绕组电压为0V, VD5截止, 晶闸管VD6 的G、K 极间电压为0V, VD6 截止.充电电流路径: AC220V→VD1- 4 正极→大电容C1→地→R2→VD1- 4 负极. 由于R2 有阻碍大电流作用( 一般设为3. 3Ω) , 因此能有效限制开机浪涌电流。

开关电源正常工作后, 开关电源变压器的1、2绕组上产生感应电压, 对C2 充电( 充电时间常数约等于R3×C2) , 使VD6 导通, 整流电流不再经R2, 而是经VD6 的A、K 极返回整流桥VD1- 4 的负极. 也就是说, 在正常工作状态, VD6 将R2 短路, 防止R2产生功耗.R2 仅在开机瞬间起作用。

用晶闸管作启动限流保护安全可靠, 但电路比较复杂些, 从电路成本和电路简捷等角度来说用温控电阻作启动限流保护, 它既经济又简单更安全可靠, 如图3。

多功能表开关电源原理图⏹原理图如下⏹电源设计要求输入电压：42V AC～456V AC 50HZ输出电压：12VDC×2A5VDC×2A(MAIN)5VDC×1A(SUB)输出纹波<=50Mv脉冲电压隔离6000V⏹变压器设计流程VDCmin=V ACmin*1.2=49.2VVDCmax=V ACmax*1.4=638.4V输出功率（输出二极管为UF5404和UF5401，它们的导通压降分别为1.3V和1V。

）（12＋1.3）×2A=26.6W（5＋1）×2A=12W（5＋1）×1A=6W-----------------------------------26.6+12+6=44.6W输入功率Po/n=44.6/0.8=55.75W 考虑输入整流损耗55.75W×1.2=67W输入平均电流Iav=67W/VDCmin=67/49.2=1.362A假设Dmax=0.45初级峰值电流Ip=2×Iav/Dmax=2×1.362/0.45=6.053A一次方Lp=VDCmin×Dmax/（Ip×fs）=49.2×0.45/（6.053×50000）=73.2uH 反馈自5V×1A，则使用变压器core为EI25，具体参数为Le=47mm Ae=41mm^2 AL=2140Nh/N^2设Te=1N/VNs=Te×(Vo+Vd)=1×(5+1)=6NNp=Ns×VDCmin/(V o+Vd)×Dmax/(1-Dmax)=40NAlg=Lp/N^2=0.4575×10^(-7)Bmax=Np×Ip×Alg/Ae=0.27tesla 符合磁心利用要求Ur=Al×Le/(0.4Pi×Ae)=1.952×10^(-3)气隙长度Lg=(0.4Pi×Np^2×Ae/Lp-Le/Ur)×10^(-3)mm=1.102mmIrms=Ip×(Dmax/3)^1/2=2.344A电流密度取4.5Ap=2.344/4.5=0.521mm^2As(5V×1A)=1/4.5=0.222mm^2As(5V×2A)=2/4.5=0.444mm^2As(12V×2A)=2/4.5=0.444mm^2最后得到：使用EI25做core 用三重绝缘线初级匝数40Turns 20swg次级main为6Ts 20awg次级sub为6Ts 23swg次级12v为13Ts 20awg偏置匝数为15Ts 20swg三明治绕法⏹桥式整流整流二极管平均电流只能承受1A，但是整个电源要求平均为1.3A，峰值达到3A左右，按照要求需要换整流二极管，必将带来整流损耗加大。
