实验4 交换机的基本配置实验一、实验内容1．根据网络结构拓扑图完成网络电缆的连接。
2．进行交换机的基本配置。
二、实验目的及要求1．清除交换机现有的配置。
2. 检查并检验默认配置。
3．对交换机进行基本配置。
4. 管理 MAC 地址表。
5. 在交换机上添加和移动主机。

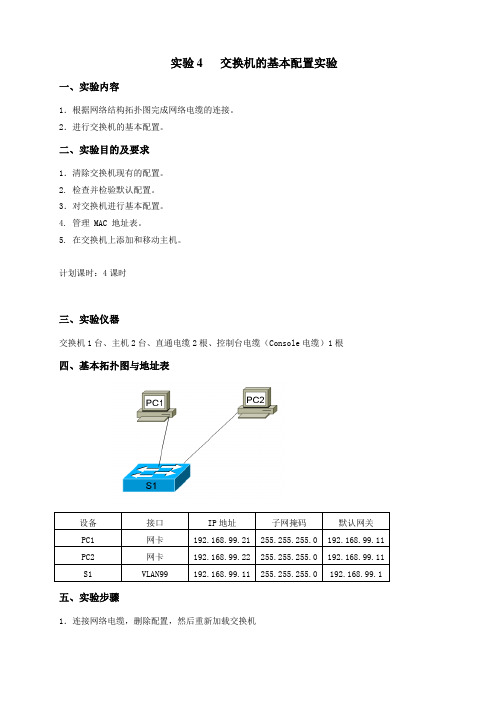

计划课时：4课时三、实验仪器交换机1台、主机2台、直通电缆2根、控制台电缆（Console电缆）1根四、基本拓扑图与地址表五、实验步骤1．连接网络电缆，删除配置，然后重新加载交换机（1）根据拓扑图所示完成网络电缆连接，将PC1连接至S1的Fa0/24端口，将PC2连接至S1的Fa0/23端口。
创建到交换机的控制台连接，方法可参阅实验八。
（2）删除 VLAN 数据库信息文件Switch#delete flash:vlan.datDelete filename [vlan.dat]?[Enter]Delete flash:vlan.dat?[confirm] [Enter]如果没有 VLAN 文件，则会显示以下消息：%Error deleting flash:vlan.dat (No such file or directory)（3）从 NVRAM 删除交换机启动配置文件。
Switch#erase startup-config响应行显示的提示信息为：Erasing the nvram filesystem will remove all files! Continue? [confirm]按 Enter 确认。
随后系统显示：Erase of nvram: complete（4）检查 VLAN 信息是否已删除。
使用 show vlan 命令检查步骤（2）是否确实删除了 VLAN 配置。
如果步骤（2）成功删除了 VLAN 信息，则转到步骤（5）并使用reload 命令重新启动交换机。
如果之前的 VLAN 配置信息（默认管理 VLAN 1 除外）仍然存在，则必须将交换机重新通电（硬件重启），而不能使用reload 命令。
一、实验目的1. 了解交换机的基本功能和配置方法；2. 掌握交换机的VLAN配置、端口镜像配置和端口聚合配置；3. 熟悉交换机在网络安全中的作用。
二、实验环境1. 交换机：华为S5700系列交换机；2. 网络设备：PC、交换机、路由器等；3. 软件工具：Packet Tracer、PuTTY等。
三、实验内容1. 交换机基本配置2. VLAN配置3. 端口镜像配置4. 端口聚合配置5. 交换机在网络安全中的应用四、实验步骤及结果1. 交换机基本配置（1）连接交换机与PC，通过Console口进入交换机配置模式；（2）配置交换机的主机名、密码、时间等基本参数；（3）配置交换机的VLAN ID、名称和类型；（4）配置交换机的接口，包括VLAN接口和物理接口；（5）保存配置并重启交换机。
实验结果：交换机基本配置完成，可以正常工作。
2. VLAN配置（1）创建VLAN，设置VLAN ID、名称和类型；（2）将交换机的接口划分到对应的VLAN；（3）配置VLAN间路由，实现不同VLAN之间的互通。
实验结果：成功创建VLAN，实现不同VLAN之间的互通。
3. 端口镜像配置（1）配置端口镜像源端口和目标端口；（2）选择要镜像的流量类型，如所有流量、仅指定协议流量等；（3）测试端口镜像功能，验证流量是否被正确镜像。
实验结果：成功配置端口镜像，流量被正确镜像。
4. 端口聚合配置（1）创建端口聚合组，选择要聚合的端口；（2）配置端口聚合组的负载均衡方式，如按端口、按MAC地址等；（3）测试端口聚合功能，验证流量是否被正确分发。
实验结果：成功配置端口聚合，流量被正确分发。
5. 交换机在网络安全中的应用（1）配置端口安全，限制端口连接的设备数量；（2）配置MAC地址绑定，防止MAC地址欺骗；（3）配置广播风暴抑制，防止广播风暴对网络的影响；（4）配置DHCP snooping，防止DHCP服务器攻击。
实验结果：成功配置交换机在网络安全中的应用，提高网络安全性。
交换机基本配置实验报告一、实验目的。
本实验旨在通过对交换机进行基本配置，掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。
二、实验环境。
本次实验使用的设备和软件环境如下：1. 交换机，Cisco Catalyst 2960。
2. 电脑，Windows 10操作系统。
3. 软件，Cisco网络模拟软件Packet Tracer。
三、实验内容。
1. 连接交换机。
首先，将电脑和交换机通过网线连接起来，确保连接的网线是正常的，然后打开Packet Tracer软件，创建一个新的网络拓扑图，将交换机和电脑拖入拓扑图中，并连接它们。
2. 登录交换机。
在电脑上打开命令提示符，使用Telnet或SSH协议登录交换机，输入交换机的IP地址和登录密码，成功登录后，进入交换机的命令行界面。
3. 设置交换机主机名。
在交换机的命令行界面中，使用命令“hostname Switch1”将交换机的主机名设置为“Switch1”。
4. 设置管理IP地址。
使用命令“interface vlan1”进入VLAN1接口配置模式，然后使用命令“ip address 192.168.1.1 255.255.255.0”设置交换机的管理IP地址为192.168.1.1，子网掩码为255.255.255.0。
5. 设置管理密码。
使用命令“enable secret cisco”设置交换机的特权模式密码为“cisco”，用于提升特权级别时的验证。
6. 保存配置。
最后，使用命令“copy running-config startup-config”将当前的配置保存到交换机的NVRAM中，以便下次重启后配置不会丢失。
四、实验总结。
通过本次实验，我们成功地对交换机进行了基本配置，包括设置主机名、管理IP地址和特权密码等操作。
掌握了交换机的基本配置方法，为今后的网络管理工作打下了基础。
五、实验心得。
在实验过程中，我们发现了一些问题，比如在设置管理IP地址时需要进入VLAN1接口配置模式，这些细节需要我们在实际操作中多加注意。
交换机的基本配置实验步骤1.连接交换机：将计算机与交换机通过网线连接，确保连接稳定。
2. 确认网络设备：打开电脑的命令提示符或终端，并输入ipconfig命令（Windows系统）或ifconfig命令（Linux系统），确认计算机连接的交换机的IP地址。
3.登录管理界面：在浏览器的地址栏中输入交换机的IP地址，打开交换机的管理界面。
4. 输入用户名和密码：根据交换机的型号和厂商不同，登录界面的用户名和密码会有所变化。
一般来说，常见的默认用户名是admin，密码可以是admin或空白。
5.创建VLAN：在管理界面中，找到VLAN（虚拟局域网）配置的选项，点击新建VLAN按钮。
输入VLAN的ID和名称，然后保存设置。
重复此步骤可以创建多个VLAN。
6.配置VLAN端口：找到端口配置的选项，选择要配置的端口，并将其绑定到相应的VLAN。
可以将多个端口绑定到同一个VLAN，也可以将端口绑定到不同的VLAN。
7. 配置端口模式：找到端口模式配置的选项，选择要配置的端口，并设置端口的工作模式。
常见的端口模式有access（普通接入模式）和trunk（干道模式）。
选择相应的模式后保存设置。
8.配置端口安全：找到端口安全配置的选项，选择要配置的端口，并设置端口安全的参数。
可以设置最大允许连接的MAC地址数量、报警策略等。
9.配置端口速率限制：找到端口速率限制配置的选项，选择要配置的端口，并设置端口的最大发送和接收速率。
可以根据需要对端口的速率进行限制。
10.保存并应用配置：在所有配置都完成后，需要点击保存或应用配置的按钮，使配置生效。
有些交换机还需要重启才能使新配置生效。
11. 验证配置：在配置应用后，需要验证设备是否按照配置正常工作。
可以通过ping命令或其他网络工具来测试不同设备之间的连通性。
12.备份配置：完成配置后，建议备份交换机的配置文件。
这样，如果需要恢复交换机的配置或将同样的配置应用到其他交换机，就可以方便地进行操作。
一、实验目的1. 熟悉交换机的基本功能和工作原理；2. 掌握交换机的基本配置方法，包括端口配置、VLAN配置、STP配置等；3. 学会使用交换机进行网络管理，确保网络稳定运行。
二、实验环境1. 交换机：Cisco Catalyst 2960；2. 计算机终端：一台；3. 网络线缆：直通线、交叉线各一条；4. 路由器：一台（可选）。
三、实验内容1. 交换机基本配置；2. VLAN配置；3. STP配置；4. 交换机远程登录配置。
四、实验步骤1. 交换机基本配置（1）连接交换机与计算机终端，使用控制台线缆（Console线）连接交换机的Console口和计算机的串口。
（2）打开计算机终端，设置串口参数：波特率9600，数据位8，停止位1，校验位None。
（3）在计算机终端中输入交换机的默认IP地址，登录交换机。
（4）配置交换机的基本信息，如主机名、密码等。
（5）配置交换机的管理IP地址，以便远程登录。
2. VLAN配置（1）进入全局配置模式，创建VLAN。
（2）将端口分配到相应的VLAN。
（3）配置VLAN间路由（可选）。
3. STP配置（1）进入全局配置模式，启用STP。
（2）配置STP的根桥选举。
（3）配置STP的端口优先级和成本。
4. 交换机远程登录配置（1）配置交换机的Telnet服务。
（2）设置Telnet登录的用户名和密码。
（3）测试远程登录功能。
五、实验结果与分析1. 交换机基本配置实验结果显示，交换机已成功登录，并配置了基本信息和管理IP地址。
这表明交换机已具备基本网络功能。
2. VLAN配置实验结果显示，成功创建了VLAN，并将端口分配到了相应的VLAN。
这表明交换机已具备VLAN隔离功能。
3. STP配置实验结果显示，STP已成功启用，并配置了根桥选举、端口优先级和成本。
这表明交换机已具备STP保护功能。
4. 交换机远程登录配置实验结果显示，成功配置了Telnet服务，并设置了登录用户名和密码。
试验一互换机基本配置及VLAN配置【试验名称】互换机基本配置及虚拟局域网VLAN【试验类型】验证性试验【试验课时】 2课时【试验任务】1.理解试验室旳配置和设备连接措施。
2.纯熟掌握互换机旳登录、互换机命令行多种操作模式、区别以及模式之间旳切换。
3.理解、掌握互换机基本命令旳操作。
4.纯熟掌握单互换机旳VLAN配置。
5.掌握多互换机旳VLAN配置。
一、掌握互换机旳基本使用措施【基本原理】1、互换机旳管理措施简述互换机旳管理方式基本分为两种：带内管理和带外管理。
带外管理是通过互换机旳Console口管理互换机，不占用互换机旳网络接口，特点是需要使用配置线缆，近距离配置。
第一次配置互换机时必须运用Console端口进行配置。
带内管理是占用互换机旳一种通信接口，通过telnet方式管理互换机，可以远距离配置。
互换机管理重要通过命令行完毕。
互换机旳命令行操作模式，重要包括：顾客模式、特权模式、全局配置模式、端口模式等几种。
多种模式提供一组命令，实现特定旳一组功能。
第一级，顾客模式：进入互换机后得到旳第一种操作模式，该模式下可以简朴查看互换机旳软、硬件版本信息，并进行简朴旳测试。
第二级，特权模式：由顾客模式进入旳下一级模式，该模式下可以对互换机旳配置文献进行管理，查看互换机旳配置信息，进行网络旳测试和调试等。
第三级，全局配置模式：由特权模式进入旳下一级模式，该模式下可以配置互换机旳全局性参数（如设备名、登录时旳描述信息等）。
第四级，全局配置模式下有多种并列旳子模式，分别对互换机详细旳功能进行配置。
如，端口模式：对互换机旳端口进行参数配置。
VLAN描述：对互换机旳VLAN进行参数配置。
设，互换机名称为switch，多种模式旳提醒符和进入方式小结如下表：Exit命令：退回到上一级操作模式。
End命令是指顾客从特权模式如下级别直接返回到特权模式。
注意区别每个操作模式下可执行旳命令种类，互换机不可以跨模式执行命令。
交换机基本配置命令实验报告实验题目：交换机基本配置命令实验报告实验目标：1. 了解交换机的基本配置命令。
2. 掌握交换机配置IP地址、VLAN、端口速率和双工模式等基本配置。
实验步骤：1. 进入交换机的命令行界面。
2. 配置交换机的基本参数，包括主机名、密码和登录方式。
3. 配置交换机的IP地址和子网掩码。
4. 配置交换机的VLAN。
5. 配置交换机的端口速率和双工模式。
6. 保存配置并退出。
实验工具和材料：1. 一台交换机。
2. 一台电脑。
实验过程：1. 将电脑与交换机通过网线连接。
2. 打开电脑的终端仿真软件，如SecureCRT或PuTTY。
3. 输入交换机的IP地址和登录方式，点击连接。
4. 输入用户名和密码登录交换机的命令行界面。
实验结果：1. 配置交换机的基本参数：a. 配置交换机的主机名：config t -> hostname Switch1b. 配置登录方式：config t -> line console 0 -> loginc. 配置密码：config t -> enable secret 密码 -> line vty 0 15 -> password 密码d. 保存配置：write memory2. 配置交换机的IP地址和子网掩码：a. 进入接口配置模式：config t -> interface vlan 1b. 配置IP地址和子网掩码：ip address 192.168.0.1 255.255.255.0c. 打开接口：no shutdownd. 保存配置：write memory3. 配置交换机的VLAN：a. 进入VLAN配置模式：config t -> vlan 10b. 配置VLAN名称：name VLAN10c. 将接口添加到VLAN：interface fastethernet 0/1 -> switchport mode access -> switchport access vlan 10d. 保存配置：write memory4. 配置交换机的端口速率和双工模式：a. 进入接口配置模式：config t -> interface fastethernet 0/1b. 配置速率：speed 100c. 配置双工模式：duplex fulld. 保存配置：write memory5. 保存配置并退出：a. 保存配置：write memoryb. 退出命令行界面：exitc. 断开与交换机的连接。
交换机的基本配置实验报告交换机的基本配置实验报告一、实验目的本实验旨在探索交换机的基本配置，并了解其在网络中的重要作用。
通过实际操作，加深对交换机的理解，掌握其基本配置方法和技巧。
二、实验原理交换机是一种用于连接计算机网络中多个设备的网络设备。
它能够根据目的地址将数据包转发到相应的目标设备，提高网络传输效率和安全性。
三、实验步骤1. 连接交换机：将交换机与计算机通过网线连接，确保物理连接正常。
2. 登录交换机：打开计算机上的终端软件，通过串口或Telnet方式登录交换机的控制台界面。
3. 配置基本信息：在控制台界面中，输入用户名和密码进行登录。
进入交换机的配置模式后，设置交换机的主机名、IP地址、子网掩码等基本信息，以便进行后续配置。
4. 配置端口：根据实际需求，对交换机的端口进行配置。
可以设置端口的速率、双工模式、VLAN等参数，以适应不同的网络环境和设备需求。
5. 配置VLAN：通过创建和配置虚拟局域网（VLAN），将交换机的端口划分为不同的广播域，增强网络的安全性和管理能力。
6. 配置链路聚合：通过将多个物理链路绑定为一个逻辑链路，提高链路的带宽和冗余性，增加网络的可靠性。
7. 配置STP：通过启用生成树协议（STP），防止网络中出现环路，避免广播风暴和数据包冲突，提高网络的稳定性。
8. 配置ACL：通过访问控制列表（ACL），对网络流量进行过滤和控制，保护网络的安全性和隐私。
9. 保存配置：在完成交换机的基本配置后，及时保存配置文件，以便下次启动时自动加载。
四、实验结果通过以上步骤，成功完成了交换机的基本配置。
经过测试，交换机能够正常工作，并能够按照配置的规则进行数据包的转发和处理。
各个端口、VLAN、链路聚合等功能也能够正常运行。
五、实验总结本次实验通过实际操作，深入了解了交换机的基本配置方法和技巧。
交换机作为网络中重要的设备，其配置对于网络的性能和安全至关重要。
合理配置交换机的端口、VLAN、链路聚合等参数，能够提高网络的传输效率和可靠性，增强网络的安全性和管理能力。
一、实验目的本次实验旨在通过对交换机进行基本配置，使学生掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。
二、实验环境1. 实验设备：三层交换机一台2. 实验软件：网络仿真软件（如Cisco Packet Tracer）3. 实验工具：网络仿真软件配套的虚拟网络设备三、实验内容1. 交换机的基本操作2. 交换机的基本配置3. 交换机的安全配置四、实验步骤1. 交换机的基本操作（1）启动交换机，并进入用户模式。
（2）查看交换机的版本信息、硬件信息等。
（3）进入特权模式，进行高级配置。
（4）退出特权模式，返回用户模式。
2. 交换机的基本配置（1）配置交换机的主机名。
（2）配置交换机的登录信息，包括用户名和密码。
（3）配置交换机的VLAN信息。
（4）配置交换机的端口信息，包括端口描述、VLAN分配等。
3. 交换机的安全配置（1）配置交换机的访问控制列表（ACL），限制访问权限。
（2）配置交换机的SSH功能，提高远程登录的安全性。
（3）配置交换机的Telnet功能，允许远程登录。
五、实验结果与分析1. 交换机的基本操作通过实验，学生掌握了交换机的基本操作，包括启动、进入用户模式、查看设备信息、进入特权模式等。
2. 交换机的基本配置（1）配置交换机的主机名。
实验结果显示，交换机成功设置了主机名，并在后续操作中正确显示。
（2）配置交换机的登录信息。
实验结果显示，交换机成功设置了用户名和密码，并验证了登录信息。
（3）配置交换机的VLAN信息。
实验结果显示，交换机成功创建了VLAN，并将端口分配到了对应的VLAN。
（4）配置交换机的端口信息。
实验结果显示，交换机成功设置了端口描述和VLAN分配，并验证了端口信息。
3. 交换机的安全配置（1）配置交换机的ACL。
实验结果显示，交换机成功配置了ACL，并验证了访问权限。
（2）配置交换机的SSH功能。
实验结果显示，交换机成功配置了SSH功能，并验证了远程登录的安全性。
交换机基本配置实验报告交换机基本配置实验报告一、实验目的本次实验的目的是学习交换机的基本配置，并掌握交换机的基本功能和操作。
二、实验设备1. 一台交换机2. 两台电脑3. 两根网线三、实验步骤1. 连接设备将两台电脑分别与交换机通过网线连接起来，确保连接无误。
2. 登录交换机打开电脑上的终端仿真软件，通过串口或者网口连接到交换机上。
输入正确的用户名和密码，成功登录交换机。
3. 设置主机名在交换机的命令行界面中，输入以下命令来设置交换机的主机名：Switch> enableSwitch# configure terminalSwitch(config)# hostname MySwitchMySwitch(config)#4. 配置管理IP地址在交换机的命令行界面中，输入以下命令来配置管理IP地址：MySwitch(config)# interface vlan 1MySwitch(config-if)# ip address 192.168.0.1 255.255.255.0 MySwitch(config-if)# no shutdownMySwitch(config-if)# exitMySwitch(config)#5. 配置端口在交换机的命令行界面中，输入以下命令来配置端口：MySwitch(config)# interface fastEthernet 0/1MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 1MySwitch(config-if)# exitMySwitch(config)#6. 配置VLAN在交换机的命令行界面中，输入以下命令来配置VLAN：MySwitch(config)# vlan 10MySwitch(config-vlan)# name SalesMySwitch(config-vlan)# exitMySwitch(config)# vlan 20MySwitch(config-vlan)# name MarketingMySwitch(config-vlan)# exitMySwitch(config)#7. 配置端口成员在交换机的命令行界面中，输入以下命令来配置端口成员：MySwitch(config)# interface fastEthernet 0/2MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 10MySwitch(config-if)# exitMySwitch(config)# interface fastEthernet 0/3MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 20MySwitch(config-if)# exitMySwitch(config)#8. 保存配置在交换机的命令行界面中，输入以下命令来保存配置：MySwitch(config)# exitMySwitch# copy running-config startup-config四、实验结果通过以上配置，我们成功地完成了交换机的基本配置。
实验4 交换机的基本配置实验一、实验内容1．根据网络结构拓扑图完成网络电缆的连接。
2．进行交换机的基本配置。
二、实验目的及要求1．清除交换机现有的配置。
2. 检查并检验默认配置。
3．对交换机进行基本配置。
4. 管理 MAC 地址表。
5. 在交换机上添加和移动主机。
计划课时：4课时三、实验仪器交换机1台、主机2台、直通电缆2根、控制台电缆（Console电缆）1根四、基本拓扑图与地址表五、实验步骤1．连接网络电缆，删除配置，然后重新加载交换机（1）根据拓扑图所示完成网络电缆连接，将PC1连接至S1的Fa0/24端口，将PC2连接至S1的Fa0/23端口。
创建到交换机的控制台连接，方法可参阅实验八。
（2）删除 VLAN 数据库信息文件Switch#delete flash:vlan.datDelete filename [vlan.dat]?[Enter]Delete flash:vlan.dat?[confirm] [Enter]如果没有 VLAN 文件，则会显示以下消息：%Error deleting flash:vlan.dat (No such file or directory)（3）从 NVRAM 删除交换机启动配置文件。
Switch#erase startup-config响应行显示的提示信息为：Erasing the nvram filesystem will remove all files! Continue? [confirm]按 Enter 确认。
随后系统显示：Erase of nvram: complete（4）检查 VLAN 信息是否已删除。
使用 show vlan 命令检查步骤（2）是否确实删除了 VLAN 配置。
如果步骤（2）成功删除了 VLAN 信息，则转到步骤（5）并使用reload 命令重新启动交换机。
如果之前的 VLAN 配置信息（默认管理 VLAN 1 除外）仍然存在，则必须将交换机重新通电（硬件重启），而不能使用reload 命令。
要对交换机重新加电，请拔下交换机背面的电源线，然后重新插入。
（5）重新启动软件。
注：如果已通过重新通电的方式重启了交换机，则无需执行此步骤。
在特权执行模式提示符下，输入reload 命令。
Switch(config)#reload响应行显示的提示信息为：System configuration has been modified. Save? [yes/no]:键入 n，然后按Enter。
响应行显示的提示信息为：Proceed with reload? [confirm] [Enter]系统响应的第一行显示为：Reload requested by console.交换机重新加载后，行提示为：Would you like to enter the initial configuration dialog? [yes/no]:键入 n，然后按Enter。
响应行显示的提示信息为：Press RETURN to get started! [Enter]2．对交换机进行基本配置（1）为交换机指定名称。
（2）设置访问口令。
进入控制台的配置行模式。
将登录口令设置为123。
另请使用口令123配置vty线路0到15。
（3）设置命令模式口令。
将使能加密口令设置为 class。
此口令用于保护对特权执行模式的访问。
（4）配置交换机的第 3 层地址。
必须先为主机分配IP地址，然后才可以从PC1远程管理S1。
交换机的默认配置是通过VLAN 1 控制交换机的管理。
但基本交换机配置的最佳做法是将管理 VLAN改为 VLAN 1以外的VLAN，出于管理目的，我们将使用 VLAN 99。
选择VLAN99并没有特别的含义，是随意选择的。
首先需要在交换机上创建新的 VLAN 99。
然后将交换机的 IP 地址设置为 192.168.99.11，在内部虚拟接口VLAN 99 上使用子网掩码 255.255.255.0。
S1(config)#vlan 99S1(config-vlan)#exitS1(config)#interface vlan99%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan99, changed state to downS1(config-if)#ip address 172.17.99.11 255.255.255.0S1(config-if)#no shutdownS1(config-if)#exit请注意，即使您输入了命令no shutdown，VLAN 99接口也处于关闭状态。
该接口目前关闭的原因是没有为 VLAN 99 分配交换机端口。
将端口Fa0/20到端口Fa0/24分配到 VLAN 99。
S1#configure terminalS1(config)#interface range fa0/20 - 24S1(config-if-range)#switchport access vlan 99S1(config-if-range)#exit%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan99, changed state to up但是，要在主机与交换机之间建立连接，主机使用的端口必须与交换机位于同一个VLAN中。
在以上输出中，VLAN 1的接口关闭是因为没有为其分配端口。
几秒钟后，VLAN 99将会打开，因为此时至少有一个端口已经分配到 VLAN 99。
（5）设置交换机的默认网关。
S1 是一个第 2 层交换机，因此根据第 2 层报头来作出转发决策。
如果有多个网络连接到交换机，则需要指定交换机如何转发网间帧，因为路径必须在第三层确定。
这可以通过规定指向路由器或第 3 层交换机的默认网关地址来实现。
虽然此活动不包括外部 IP 网关，但假定您最终会将 LAN 连接到路由器以进行外部访问。
假设路由器上的 LAN 接口是 192.168.99.1，请设置交换机的默认网关。
S1(config)#ip default-gateway 192.168.99.1S1(config)#exit（6）检查管理VLAN的配置S1#show interface vlan 99检查结果会显示（省略部分输出）Vlan99 is up, line protocol is upInternet address is 192.168.99.11/24（7）配置主机的IP地址和默认网关。
将 PC1的IP地址设置为192.168.99.21，使用子网掩码255.255.255.0。
将默认网关配置为192.168.99.11。
将PC2的IP地址设置为 192.168.99.22，使用子网掩码 255.255.255.0。
将默认网关配置为192.168.99.11。
（8）检验连通性。
请从 PC1 ping 交换机的 IP 地址 (192.168.99.11)。
请从 PC2 ping 交换机的 IP 地址 (192.168.99.11)。
请从 PC1 ping PC2 的IP 地址 (192.168.99.22)。
如果不成功，请纠正交换机和主机的配置错误。
请注意，可能需要尝试多次ping 才会成功。
（9）管理MAC地址①记录主机的MAC地址使用下列命令确定并记录 PC 网络接口卡的第 2 层（物理）地址。
开始---->运行---->cmd---->ipconfig /allPC1：PC2：②通过show mac-address-table 命令显示交换机的MAC地址表S1#show mac-address-table，结果显示Vlan Mac Address Type Ports---- ----------- -------- -----99 0001.979c.65da DYNAMIC Fa0/2399 00d0.9714.bbd2 DYNAMIC Fa0/24注：这里的MAC地址只是一种特例，在实验中将显示主机PC1和PC2的MAC 地址③将端口Fa0/23分配静态MAC地址S1(config)#mac-address-table static 0001.979c.65da vlan 99 interface fa0/23④再通过通过show mac-address-table 命令显示交换机的MAC地址表，显示Vlan Mac Address Type Ports---- ----------- -------- -----99 0001.979c.65da STATIC Fa0/2399 00d0.9714.bbd2 DYNAMIC Fa0/24注：动态地址是交换机获得的源 MAC 地址，而且当这些地址在老化时间内没有向交换机发生数据包时，该地址将从MAC表中删除，其后果是当交换机收到发往该地址的数据包时，将向与其处于同一LAN 中的所有端口泛洪，将影响交换机的性能。
（10）保存配置。
您已经完成了交换机的基本配置。
现在将运行配置文件备份到 NVRAM，以确保所做的更改在系统重新启动或断电时不会丢失。
S1#copy running-config startup-config（11）断开主机PC2与交换机的连接，重新将其连接至交换机的端口Fa0/1，重新检验PC2与交换机的连通性。
请从 PC2 ping 交换机的 IP 地址 (192.168.99.11)。
结果如何？原因呢？。
