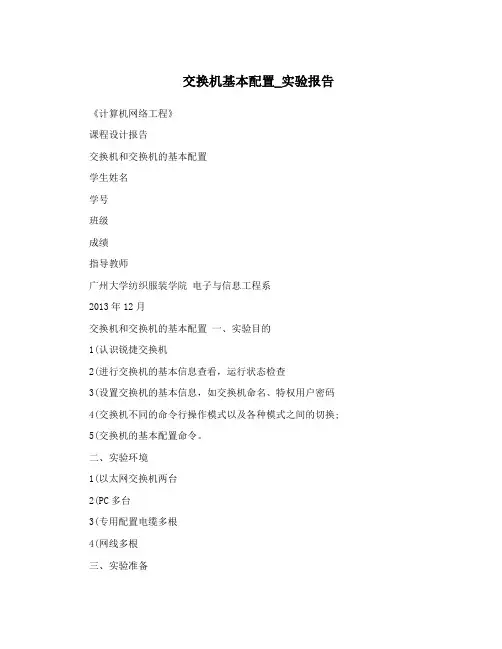

交换机基本配置_实验报告

交换机基本配置实验报告一、实验目的。

本实验旨在通过对交换机进行基本配置，掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境。

本次实验使用的设备和软件环境如下：1. 交换机，Cisco Catalyst 2960。

2. 电脑，Windows 10操作系统。

3. 软件，Cisco网络模拟软件Packet Tracer。

三、实验内容。

1. 连接交换机。

首先，将电脑和交换机通过网线连接起来，确保连接的网线是正常的，然后打开Packet Tracer软件，创建一个新的网络拓扑图，将交换机和电脑拖入拓扑图中，并连接它们。

2. 登录交换机。

在电脑上打开命令提示符，使用Telnet或SSH协议登录交换机，输入交换机的IP地址和登录密码，成功登录后，进入交换机的命令行界面。

3. 设置交换机主机名。

在交换机的命令行界面中，使用命令“hostname Switch1”将交换机的主机名设置为“Switch1”。

4. 设置管理IP地址。

使用命令“interface vlan1”进入VLAN1接口配置模式，然后使用命令“ip address 192.168.1.1 255.255.255.0”设置交换机的管理IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 设置管理密码。

使用命令“enable secret cisco”设置交换机的特权模式密码为“cisco”，用于提升特权级别时的验证。

6. 保存配置。

最后，使用命令“copy running-config startup-config”将当前的配置保存到交换机的NVRAM中，以便下次重启后配置不会丢失。

四、实验总结。

通过本次实验，我们成功地对交换机进行了基本配置，包括设置主机名、管理IP地址和特权密码等操作。

掌握了交换机的基本配置方法，为今后的网络管理工作打下了基础。

五、实验心得。

在实验过程中，我们发现了一些问题，比如在设置管理IP地址时需要进入VLAN1接口配置模式，这些细节需要我们在实际操作中多加注意。

交换机基本配置实验报告:交换机的配置实验报告你还在为交换机基本配置实验报告而烦恼么?不用担心，接下来是小编为大家收集的交换机基本配置实验报告，欢迎大家阅读：交换机基本配置实验报告：《网络通讯基础》实验报告书班级：姓名：学号：课程名称网络通讯基础实验项目实验项目5交换机基本配置实验项目类型验证演示综合设计其他指导教师成绩√一、实验目的(1)了解交换机配置的方法。

(2)掌握CLI配置环境。

(3)掌握交换机的基本配置。

二、实验设备及环境交换机一台、计算机一台、配置电缆一条，直通网线一条。

三、实验步骤建立实验环境在交换机关机的情况下，利用带RJ45连接器的配置电缆(Console线)将计算机的串口与交换机的Console口相连。

用上面提到的控制台配置方法，进入命令行(CLI)配置模式，首先进入用户模式。

配置交换机的名称和密码Switch>(用户模式提示符)Switch>enable(进入特权模式)Switch#(特权模式提示符)Switch#configterminal(进人全局配置模式)Switch(config)#(全局配置模式提示符)Switch(config)#hostnameSwitchA(设置主机名为SwitchA。

为交换机命名，能够唯一的标识网络中的每台交换机，有助于对网络的管理)SwitchA(config)#nohostnameSwitchA(还原交换机的名称) Switch(config)#enablepasswordcisco(设置进入特权模式的使能密码，密码要求设置为5~8个字符，且区分大小写)Switch(config)#enablesecretcisco1(设置加密的使能密码，作用与enablepassword相同，但更加安全。

一般只需要设置这个密码。

)Switch(config)#end(退回到特权模式)Switch#showrunning-config(显示当前运行的配置)Switch#copyrunning-configstartup-config(保存配置) 对交换机进行了配置操作，只是修改了当前运行的配置，如果希望交换机重启以后该配置继续生效，则必须把当前的运行配置保存为启动配置。

交换机基本配置实验报告一、实验目的。

本实验旨在通过对交换机的基本配置实验，掌握交换机的基本功能和操作方法，包括端口配置、VLAN划分、STP协议配置等内容，从而为日后的网络管理和维护工作打下基础。

二、实验环境。

本次实验所用设备为华为S5700交换机，操作系统为VRP（Versatile Routing Platform）。

三、实验内容。

1. 端口配置。

首先，我们需要进行端口的基本配置。

通过登录交换机管理界面，进入端口配置页面，我们可以对各个端口进行设置，包括速率、双工模式、描述等。

在实际网络环境中，根据实际需求进行端口配置，以满足不同设备的连接要求。

2. VLAN划分。

接下来，我们将进行VLAN（Virtual Local Area Network）的划分。

VLAN的划分可以将一个物理网络划分成多个逻辑网络，提高网络的灵活性和安全性。

在交换机上，我们可以通过命令行或者WEB界面对VLAN进行创建和配置，将不同端口划分到不同的VLAN中，实现不同VLAN之间的隔离和通信。

3. STP协议配置。

最后，我们将进行STP（Spanning Tree Protocol）协议的配置。

STP协议可以避免网络中出现环路，保证网络的稳定性和可靠性。

在实际操作中，我们可以通过交换机的管理界面，对STP协议进行配置，包括优先级设置、端口状态等，从而实现网络中的环路屏蔽和冗余路径的选择。

四、实验步骤。

1. 登录交换机管理界面，进入端口配置页面，对端口进行基本配置，包括速率、双工模式、描述等。

2. 在VLAN配置页面，创建多个VLAN，并将不同端口划分到不同的VLAN 中。

3. 在STP配置页面，对STP协议进行基本配置，包括优先级设置、端口状态等。

五、实验结果。

经过以上步骤的操作，我们成功完成了交换机的基本配置实验。

通过端口配置、VLAN划分、STP协议配置等操作，我们对交换机的基本功能和操作方法有了更深入的了解，为日后的网络管理和维护工作奠定了基础。

试验一互换机基本配置及VLAN配置【试验名称】互换机基本配置及虚拟局域网VLAN【试验类型】验证性试验【试验课时】 2课时【试验任务】1.理解试验室旳配置和设备连接措施。

2.纯熟掌握互换机旳登录、互换机命令行多种操作模式、区别以及模式之间旳切换。

3.理解、掌握互换机基本命令旳操作。

4.纯熟掌握单互换机旳VLAN配置。

5.掌握多互换机旳VLAN配置。

一、掌握互换机旳基本使用措施【基本原理】1、互换机旳管理措施简述互换机旳管理方式基本分为两种：带内管理和带外管理。

带外管理是通过互换机旳Console口管理互换机，不占用互换机旳网络接口，特点是需要使用配置线缆，近距离配置。

第一次配置互换机时必须运用Console端口进行配置。

带内管理是占用互换机旳一种通信接口，通过telnet方式管理互换机，可以远距离配置。

互换机管理重要通过命令行完毕。

互换机旳命令行操作模式，重要包括：顾客模式、特权模式、全局配置模式、端口模式等几种。

多种模式提供一组命令，实现特定旳一组功能。

第一级，顾客模式：进入互换机后得到旳第一种操作模式，该模式下可以简朴查看互换机旳软、硬件版本信息，并进行简朴旳测试。

第二级，特权模式：由顾客模式进入旳下一级模式，该模式下可以对互换机旳配置文献进行管理，查看互换机旳配置信息，进行网络旳测试和调试等。

第三级，全局配置模式：由特权模式进入旳下一级模式，该模式下可以配置互换机旳全局性参数（如设备名、登录时旳描述信息等）。

第四级，全局配置模式下有多种并列旳子模式，分别对互换机详细旳功能进行配置。

如，端口模式：对互换机旳端口进行参数配置。

VLAN描述：对互换机旳VLAN进行参数配置。

设，互换机名称为switch，多种模式旳提醒符和进入方式小结如下表：Exit命令：退回到上一级操作模式。

End命令是指顾客从特权模式如下级别直接返回到特权模式。

注意区别每个操作模式下可执行旳命令种类，互换机不可以跨模式执行命令。

交换机的基本配置实验报告交换机的基本配置实验报告一、实验目的本实验旨在探索交换机的基本配置，并了解其在网络中的重要作用。

通过实际操作，加深对交换机的理解，掌握其基本配置方法和技巧。

二、实验原理交换机是一种用于连接计算机网络中多个设备的网络设备。

它能够根据目的地址将数据包转发到相应的目标设备，提高网络传输效率和安全性。

三、实验步骤1. 连接交换机：将交换机与计算机通过网线连接，确保物理连接正常。

2. 登录交换机：打开计算机上的终端软件，通过串口或Telnet方式登录交换机的控制台界面。

3. 配置基本信息：在控制台界面中，输入用户名和密码进行登录。

进入交换机的配置模式后，设置交换机的主机名、IP地址、子网掩码等基本信息，以便进行后续配置。

4. 配置端口：根据实际需求，对交换机的端口进行配置。

可以设置端口的速率、双工模式、VLAN等参数，以适应不同的网络环境和设备需求。

5. 配置VLAN：通过创建和配置虚拟局域网（VLAN），将交换机的端口划分为不同的广播域，增强网络的安全性和管理能力。

6. 配置链路聚合：通过将多个物理链路绑定为一个逻辑链路，提高链路的带宽和冗余性，增加网络的可靠性。

7. 配置STP：通过启用生成树协议（STP），防止网络中出现环路，避免广播风暴和数据包冲突，提高网络的稳定性。

8. 配置ACL：通过访问控制列表（ACL），对网络流量进行过滤和控制，保护网络的安全性和隐私。

9. 保存配置：在完成交换机的基本配置后，及时保存配置文件，以便下次启动时自动加载。

四、实验结果通过以上步骤，成功完成了交换机的基本配置。

经过测试，交换机能够正常工作，并能够按照配置的规则进行数据包的转发和处理。

各个端口、VLAN、链路聚合等功能也能够正常运行。

五、实验总结本次实验通过实际操作，深入了解了交换机的基本配置方法和技巧。

交换机作为网络中重要的设备，其配置对于网络的性能和安全至关重要。

合理配置交换机的端口、VLAN、链路聚合等参数，能够提高网络的传输效率和可靠性，增强网络的安全性和管理能力。

一、实验目的本次实验旨在通过对交换机进行基本配置，使学生掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境1. 实验设备：三层交换机一台2. 实验软件：网络仿真软件（如Cisco Packet Tracer）3. 实验工具：网络仿真软件配套的虚拟网络设备三、实验内容1. 交换机的基本操作2. 交换机的基本配置3. 交换机的安全配置四、实验步骤1. 交换机的基本操作（1）启动交换机，并进入用户模式。

（2）查看交换机的版本信息、硬件信息等。

（3）进入特权模式，进行高级配置。

（4）退出特权模式，返回用户模式。

2. 交换机的基本配置（1）配置交换机的主机名。

（2）配置交换机的登录信息，包括用户名和密码。

（3）配置交换机的VLAN信息。

（4）配置交换机的端口信息，包括端口描述、VLAN分配等。

3. 交换机的安全配置（1）配置交换机的访问控制列表（ACL），限制访问权限。

（2）配置交换机的SSH功能，提高远程登录的安全性。

（3）配置交换机的Telnet功能，允许远程登录。

五、实验结果与分析1. 交换机的基本操作通过实验，学生掌握了交换机的基本操作，包括启动、进入用户模式、查看设备信息、进入特权模式等。

2. 交换机的基本配置（1）配置交换机的主机名。

实验结果显示，交换机成功设置了主机名，并在后续操作中正确显示。

（2）配置交换机的登录信息。

实验结果显示，交换机成功设置了用户名和密码，并验证了登录信息。

（3）配置交换机的VLAN信息。

实验结果显示，交换机成功创建了VLAN，并将端口分配到了对应的VLAN。

（4）配置交换机的端口信息。

实验结果显示，交换机成功设置了端口描述和VLAN分配，并验证了端口信息。

3. 交换机的安全配置（1）配置交换机的ACL。

实验结果显示，交换机成功配置了ACL，并验证了访问权限。

（2）配置交换机的SSH功能。

实验结果显示，交换机成功配置了SSH功能，并验证了远程登录的安全性。

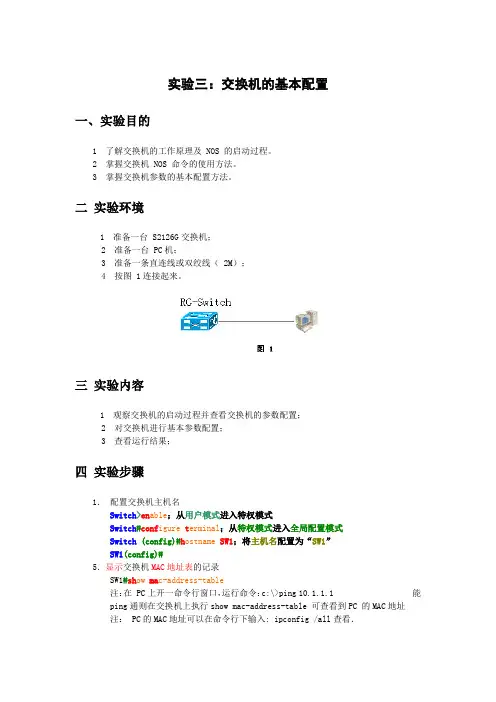

实验三：交换机的基本配置
一、实验目的
1 了解交换机的工作原理及 NOS 的启动过程。

2 掌握交换机 NOS 命令的使用方法。

3 掌握交换机参数的基本配置方法。

二实验环境
1 准备一台 S2126G交换机；
2 准备一台 PC机；
3 准备一条直连线或双绞线（ 2M）；
4 按图 1连接起来。

三实验内容
1 观察交换机的启动过程并查看交换机的参数配置；
2 对交换机进行基本参数配置；
3 查看运行结果；
四实验步骤
1．配置交换机主机名
Switch>en able；从用户模式进入特权模式
Switch#conf igure t erminal；从特权模式进入全局配置模式
Switch (config)#h ostname SW1；将主机名配置为“SW1”
SW1(config)#
5．显示交换机MAC地址表的记录
SW1#sh ow ma c-address-table
注：在 PC上开一命令行窗口，运行命令：c:\>ping 10.1.1.1 能
ping通则在交换机上执行show mac-address-table 可查看到PC 的MAC地址
注： PC的MAC地址可以在命令行下输入: ipconfig /all查看．
五测试与验证
1 验证命令
show run
ping。

交换机基本配置实验报告交换机基本配置实验报告一、实验目的本次实验的目的是学习交换机的基本配置，并掌握交换机的基本功能和操作。

二、实验设备1. 一台交换机2. 两台电脑3. 两根网线三、实验步骤1. 连接设备将两台电脑分别与交换机通过网线连接起来，确保连接无误。

2. 登录交换机打开电脑上的终端仿真软件，通过串口或者网口连接到交换机上。

输入正确的用户名和密码，成功登录交换机。

3. 设置主机名在交换机的命令行界面中，输入以下命令来设置交换机的主机名：Switch> enableSwitch# configure terminalSwitch(config)# hostname MySwitchMySwitch(config)#4. 配置管理IP地址在交换机的命令行界面中，输入以下命令来配置管理IP地址：MySwitch(config)# interface vlan 1MySwitch(config-if)# ip address 192.168.0.1 255.255.255.0 MySwitch(config-if)# no shutdownMySwitch(config-if)# exitMySwitch(config)#5. 配置端口在交换机的命令行界面中，输入以下命令来配置端口：MySwitch(config)# interface fastEthernet 0/1MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 1MySwitch(config-if)# exitMySwitch(config)#6. 配置VLAN在交换机的命令行界面中，输入以下命令来配置VLAN：MySwitch(config)# vlan 10MySwitch(config-vlan)# name SalesMySwitch(config-vlan)# exitMySwitch(config)# vlan 20MySwitch(config-vlan)# name MarketingMySwitch(config-vlan)# exitMySwitch(config)#7. 配置端口成员在交换机的命令行界面中，输入以下命令来配置端口成员：MySwitch(config)# interface fastEthernet 0/2MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 10MySwitch(config-if)# exitMySwitch(config)# interface fastEthernet 0/3MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 20MySwitch(config-if)# exitMySwitch(config)#8. 保存配置在交换机的命令行界面中，输入以下命令来保存配置：MySwitch(config)# exitMySwitch# copy running-config startup-config四、实验结果通过以上配置，我们成功地完成了交换机的基本配置。

华为交换机基本配置6个实验报告随着信息技术的发展，网络设备的应用越来越广泛。

作为网络通信设备中的一种，交换机在局域网中起着至关重要的作用。

华为交换机是当前市场上应用较为广泛的一种交换机品牌，其功能强大，性能稳定。

针对华为交换机的基本配置，我们可以进行一些实验来深入了解和掌握其使用方法。

在本文中，我们将围绕华为交换机的基本配置展开六个实验报告，从简单到复杂，由浅入深地探讨华为交换机的使用方法和技巧。

通过这些实验，我们将对华为交换机的基本配置有一个全面、深刻的理解，为日后的网络设备使用和管理提供有力的支持。

一、实验报告一：华为交换机的基本连接和登录在第一个实验中，我们将学习如何连接并登录华为交换机，这是使用交换机的第一步。

我们将了解到交换机的基本连接方法，学习如何通过终端设备登录交换机，并进行基本的配置操作。

通过这个实验，我们可以对华为交换机的使用环境和登录方法有一个清晰的认识。

二、实验报告二：VLAN的配置和管理VLAN是虚拟局域网的简称，对局域网进行划分可以提高网络的安全性和管理效果。

在这个实验中，我们将学习如何在华为交换机上进行VLAN的配置和管理，包括VLAN的创建、VLAN口的划分和端口的配置等操作。

通过这个实验，我们可以深入了解VLAN的应用和管理，为实际网络的划分和管理奠定基础。

三、实验报告三：静态路由的配置和使用在现代网络中，路由是实现不同网络之间通信的关键设备。

在这个实验中，我们将学习如何在华为交换机上配置和使用静态路由，包括路由表的设置、路由信息的添加和删除等操作。

通过这个实验，我们可以掌握静态路由的配置方法，为不同网络之间的通信建立起有效的桥梁。

四、实验报告四：访问控制列表（ACL）的配置和管理访问控制列表是在网络设备上实现对数据包进行过滤和控制的重要工具。

在这个实验中，我们将学习如何在华为交换机上配置和管理访问控制列表，包括ACL规则的设置、ACL的应用和优先级的调整等操作。

交换机基本配置及VLAN配置实验报告一、实验目的1、了解交换机的基本配置；2、了解 VLAN 的概念和配置方法。

二、实验环境1、软件：Packet Tracer、SecureCRT；2、硬件：Catalyst 2960 交换机、PC。

三、实验步骤1、交换机基本配置（1）进入交换机配置界面，设置主机名。

Switch> enableSwitch# configure terminalSwitch(config)# hostname Lab1（2）配置管理口 IP 地址，可远程管理交换机。

Lab1(config)# interface vlan 1Lab1(config-if)# ip address 192.168.1.100 255.255.255.0Lab1(config-if)# no shutdown（3）配置 Telnet 登录密码。

（4）保存配置。

Lab1# copy running-config startup-config2、交换机 VLAN 配置（1）创建 VLAN。

Lab1(config)# interface fastEthernet 0/1Lab1(config-if)# switchport mode accessLab1(config-if)# switchport access vlan 10Lab1(config-if)# exitLab1(config)# interface fastEthernet 0/2Lab1(config-if)# switchport mode accessLab1(config-if)# switchport access vlan 20Lab1(config-if)# exit（3）配置 VLAN 间的通信。

四、实验结果Lab1# show running-configBuilding configuration...Current configuration : 653 bytes!version 12.2no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname Lab1!enable secret 5 $1$mERr$z1.tLakXthoRZezheDEZv1 !interface Vlan1no ip addressshutdown!interface Vlan10ip address 192.168.10.1 255.255.255.0no shutdown!interface Vlan20ip address 192.168.20.1 255.255.255.0no shutdown!ip default-gateway 192.168.1.1!line con 0!line aux 0!line vty 0 4password ciscologin!endLab1# show vlan briefVLAN Name Status Ports---- -------------------------------- ----------------------------------------1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6Fa0/7, Fa0/8, Fa0/9, Fa0/10Fa0/11, Fa0/12, Fa0/13, Fa0/14Fa0/15, Fa0/16, Fa0/17, Fa0/18Fa0/19, Fa0/20, Fa0/21, Fa0/22Fa0/23, Gi0/1, Gi0/210 VLAN10 active Fa0/1, Gi0/120 VLAN20 active Fa0/2, Gi0/21002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupInterface IP-Address OK? Method Status ProtocolVlan1 unassigned YES NVRAM administratively down down Vlan10 192.168.10.1 YES manual up up Vlan20 192.168.20.1 YES manual up up FastEthernet0/0 unassigned YES unset up up FastEthernet0/1 unassigned YES unset up up FastEthernet0/2 unassigned YES unset up up FastEthernet0/3 unassigned YES unset up up FastEthernet0/4 unassigned YES unset up up FastEthernet0/5 unassigned YES unset up up FastEthernet0/6 unassigned YES unset up upFastEthernet0/7 unassigned YES unset up upFastEthernet0/8 unassigned YES unset up up FastEthernet0/9 unassigned YES unset up up FastEthernet0/10 unassigned YES unset up up FastEthernet0/11 unassigned YES unset up up FastEthernet0/12 unassigned YES unset up up FastEthernet0/13 unassigned YES unset up up FastEthernet0/14 unassigned YES unset up up FastEthernet0/15 unassigned YES unset up up FastEthernet0/16 unassigned YES unset up up FastEthernet0/17 unassigned YES unset up up FastEthernet0/18 unassigned YES unset up up FastEthernet0/19 unassigned YES unset up up FastEthernet0/20 unassigned YES unset up up FastEthernet0/21 unassigned YES unset up up FastEthernet0/22 unassigned YES unset up up FastEthernet0/23 unassigned YES unset up upGigabitEthernet0/1 unassigned YES unset down downGigabitEthernet0/2 unassigned YES unset down downLab1# ping 192.168.20.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.20.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/8 ms五、实验心得本次实验通过配置交换机的基本配置及 VLAN 配置，实现了 VLAN 间的通信。
