JFreeChart 绍介

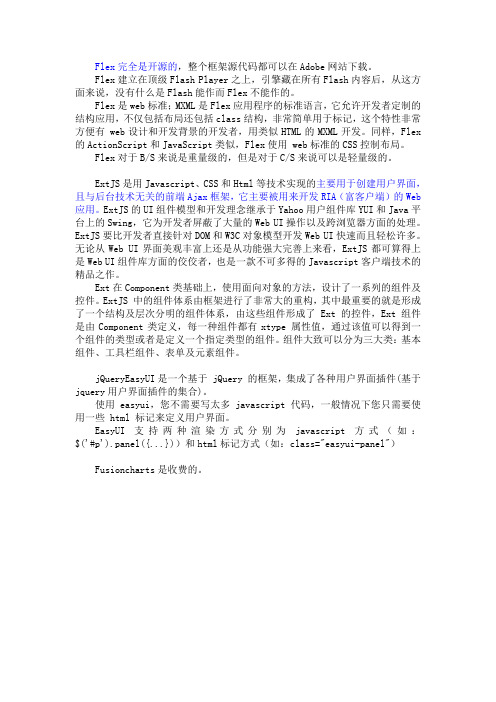

Flex完全是开源的，整个框架源代码都可以在Adobe网站下载。

Flex建立在顶级Flash Player之上，引擎藏在所有Flash内容后，从这方面来说，没有什么是Flash能作而Flex不能作的。

Flex是web标准；MXML是Flex应用程序的标准语言，它允许开发者定制的结构应用，不仅包括布局还包括class结构，非常简单用于标记，这个特性非常方便有 web设计和开发背景的开发者，用类似HTML的MXML开发。

同样，Flex 的ActionScript和JavaScript类似，Flex使用 web标准的CSS控制布局。

Flex对于B/S来说是重量级的，但是对于C/S来说可以是轻量级的。

ExtJS是用Javascript、CSS和Html等技术实现的主要用于创建用户界面，且与后台技术无关的前端Ajax框架，它主要被用来开发RIA（富客户端）的Web 应用。

ExtJS的UI组件模型和开发理念继承于Yahoo用户组件库YUI和Java平台上的Swing，它为开发者屏蔽了大量的Web UI操作以及跨浏览器方面的处理。

ExtJS要比开发者直接针对DOM和W3C对象模型开发Web UI快速而且轻松许多。

无论从Web UI界面美观丰富上还是从功能强大完善上来看，ExtJS都可算得上是Web UI组件库方面的佼佼者，也是一款不可多得的Javascript客户端技术的精品之作。

Ext在Component类基础上，使用面向对象的方法，设计了一系列的组件及控件。

ExtJS 中的组件体系由框架进行了非常大的重构，其中最重要的就是形成了一个结构及层次分明的组件体系，由这些组件形成了Ext 的控件，Ext 组件是由Component类定义，每一种组件都有xtype 属性值，通过该值可以得到一个组件的类型或者是定义一个指定类型的组件。

组件大致可以分为三大类：基本组件、工具栏组件、表单及元素组件。

jQueryEasyUI是一个基于 jQuery 的框架，集成了各种用户界面插件(基于jquery用户界面插件的集合)。

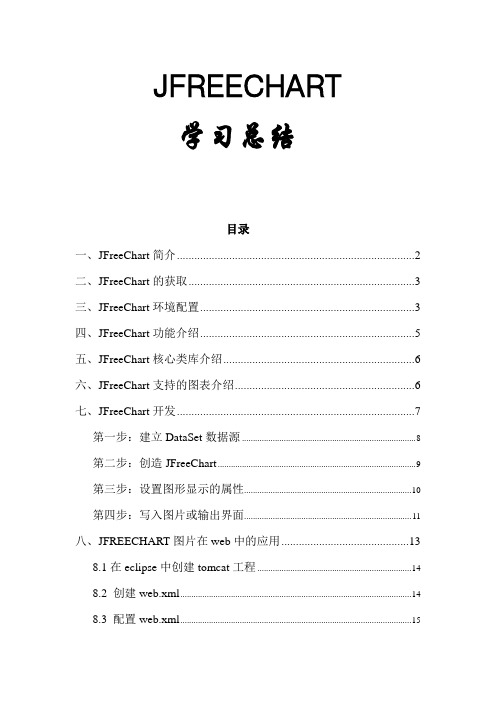

JFREECHART学习总结目录一、JFreeChart简介 (2)二、JFreeChart的获取 (3)三、JFreeChart环境配置 (3)四、JFreeChart功能介绍 (5)五、JFreeChart核心类库介绍 (6)六、JFreeChart支持的图表介绍 (6)七、JFreeChart开发 (7)第一步：建立DataSet数据源 (8)第二步：创造JFreeChart (9)第三步：设置图形显示的属性 (10)第四步：写入图片或输出界面 (11)八、JFREECHART图片在web中的应用 (13)8.1在eclipse中创建tomcat工程 (14)8.2 创建web.xml (14)8.3 配置web.xml (15)8.4 创建含有JFreeChart图片的页面 (16)8.5 配置server.xml (22)8.6测试页面 (24)九、JFreeChart使用的优缺点 (25)1.优点： (25)2.缺点： (26)九、使用JfreeChart开发图表经验总结-------------------------25十、JFreeChart中文API (25)一、JFreeChart简介JFreeChart是开放源代码站点上的一个JA V A项目，它主要用来各种各样的图表，这些图表包括：饼图、柱状图(普通柱状图以及堆栈柱状图)、线图、区域图、分布图、混合图、甘特图以及一些仪表盘等等。

这些不同式样的图表基本上可以满足目前的要求。

当在项目中客户需要图标分析时，JFreeChart便是最好的选择，JFreeChart是开源项目，可以方便的从其官方网站上获得其源代码，可以方便的与Swing相结合使用，还可以导入到Web页面中，更是可以方便的利用其工厂方法将图表写入jpeg或者png格式的图片中，本文档将简要介绍小JFreeChart的使用。

二、JFreeChart的获取JFreeChart 是JFreeChart公司在开源网站上的一个项目，该公司的主要产品有如下：1.JFreeReport ：报表解决工具2.JFreeChart:Java 图形解决方案（Application/Applet/Servlet/Jsp）3.JCommon ：JFreeReport和JFreeChart的公共类库4.JFreeDesigner ：JFreeReport的报表设计工具我们可以从jfree官方网站上获取最新版本和相关资料（但是jfree的document需要40美金才能获取），获取地址：/jfreechart/index.html（同时可以获得简明介绍）我们使用的版本：jfreechart-1.0.12.zip为例子进行说明。

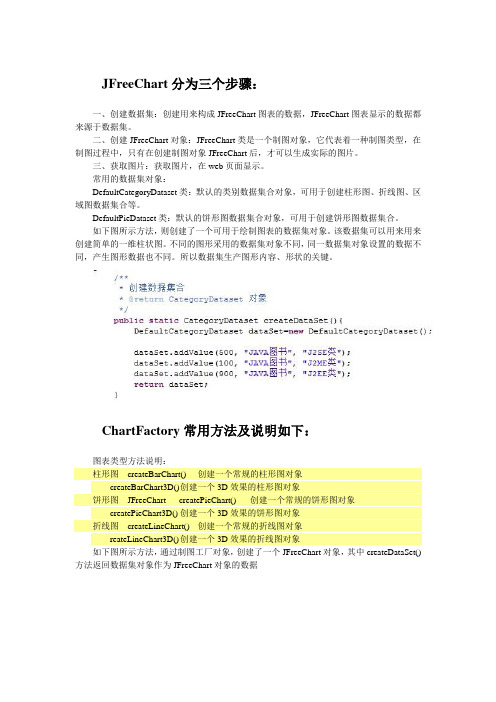

JFreeChart分为三个步骤：一、创建数据集：创建用来构成JFreeChart图表的数据，JFreeChart图表显示的数据都来源于数据集。

二、创建JFreeChart对象：JFreeChart类是一个制图对象，它代表着一种制图类型，在制图过程中，只有在创建制图对象JFreeChart后，才可以生成实际的图片。

三、获取图片：获取图片，在web页面显示。

常用的数据集对象：DefaultCategoryDataset类：默认的类别数据集合对象，可用于创建柱形图、折线图、区域图数据集合等。

DefaultPieDataset类：默认的饼形图数据集合对象，可用于创建饼形图数据集合。

如下图所示方法，则创建了一个可用于绘制图表的数据集对象。

该数据集可以用来用来创建简单的一维柱状图。

不同的图形采用的数据集对象不同，同一数据集对象设置的数据不同，产生图形数据也不同。

所以数据集生产图形内容、形状的关键。

ChartFactory常用方法及说明如下：图表类型方法说明：柱形图createBarChart() 创建一个常规的柱形图对象createBarChart3D() 创建一个3D效果的柱形图对象饼形图JFreeChart createPieChart() 创建一个常规的饼形图对象createPieChart3D() 创建一个3D效果的饼形图对象折线图createLineChart() 创建一个常规的折线图对象reateLineChart3D() 创建一个3D效果的折线图对象如下图所示方法，通过制图工厂对象，创建了一个JFreeChart对象，其中createDataSet()方法返回数据集对象作为JFreeChart对象的数据。

JFreeChart使用简介一、JFreeChart产生图形的流程创建一个数据源（dataset）来包含将要在图形中显示的数据，然后创建一个JFreeChart对象来代表要显示的图形，然后把图形输出。

二、重要的类和接口：org.jfree.data.general.Dataset：所有数据源类都要实现的接口org.jfree.chart.ChartFactory：由它来产生JFreeChart对象org.jfree.chart.JFreeChart：所有对图形的调整都是通过它org.jfree.chart.plot.Plot：通过JFreeChart对象获得它，然后再通过它对图形外部部分（例：坐标轴）调整注意：它有很多子类，一般都下嗍造型到它的子类！org.jfree.chart.renderer.AbstractRenderer 通过JFreeChart 对象获得它，然后再通过它对图形内部部分（例：折线的类型）调整。

同样，针对不同类型的报表图，它有着不同的子类实现！在下面我们简称它为 Renderer下面我们结合不同类型的图形来具体分析这个流程。

三、饼图饼图的dataset一般是用PieDataset接口，具体实现类是DefaultPieDataset1、创建一个数据源（dataset）：private static PieDataset createDataset(){DefaultPieDataset defaultpiedataset = new DefaultPieDataset(); //注意是DefaultPieDataset！！defaultpiedataset.setValue(”One”, new Double(43.200000000000003D));defaultpiedataset.setValue(”Two”, new Double(10D));defaultpiedataset.setValue(”Three”, new Double(27.5D));defaultpiedataset.setValue(”Four”, new Double(17.5D));return defaultpiedataset;}2、由ChartFactory 产生 JFreeChart 对象private static JFreeChart createChart(PieDataset piedataset) {JFreeChart jfreechart = ChartFactory.createPieChart(”Pie Chart Demo 1″, //图形标题名称piedataset, // datasettrue, // legend?true, // tooltips?false); //URLs?PiePlot pieplot = (PiePlot)jfreechart.getPlot(); //通过JFreeChart 对象获得 plot：PiePlot！！pieplot.setNoDataMessage(”No data available”); // 没有数据的时候显示的内容return jfreechart;}一些重要的方法：pieplot.setExplodePercent(0,0.3D) //把Lable 为”One” 的那一块”挖”出来30%3、输出略四、柱状图柱状图的dataset 一般是用CatagoryDataset接口(具体实现类是DefaultCategoryDataset),也会用 IntervalXYDataset接口1、创建一个数据源（dataset）：private static CategoryDataset createDataset(){String series1 = “First”;String series2 = “Second”;String series3 = “Third”;String category1 = “Category 1″;String category2 = “Category 2″;String category3 = “Category 3″;String category4 = “Category 4″;String category5 = “Category 5″;DefaultCategoryDataset defaultcategorydataset = new DefaultCategoryDataset();defaultcategorydataset.addValue(1.0D, series1, category1);defaultcategorydataset.addValue(4D, series1, category2);defaultcategorydataset.addValue(3D, series1, category3);defaultcategorydataset.addValue(5D, series1, category4);defaultcategorydataset.addValue(5D, series1, category5);defaultcategorydataset.addValue(5D, series2, category1);defaultcategorydataset.addValue(7D, series2, category2);defaultcategorydataset.addValue(6D, series2, category3);defaultcategorydataset.addValue(8D, series2, category4);defaultcategorydataset.addValue(4D, series2, category5);defaultcategorydataset.addValue(4D, series3, category1);defaultcategorydataset.addValue(3D, series3, category2);defaultcategorydataset.addValue(2D, series3, category3);defaultcategorydataset.addValue(3D, series3, category4);defaultcategorydataset.addValue(6D, series3, category5);return defaultcategorydataset;}2、由ChartFactory 产生 JFreeChart 对象private static JFreeChart createChart(CategoryDataset categorydataset){JFreeChart jfreechart = ChartFactory.createBarChart(”Bar Chart Demo”, //图形标题名称“Category”,//domain 轴 Lable这里先简单理解为横坐标Lable好了“Value”, //range 轴 Lable这里也先简单理解为纵坐标Lable好了categorydataset, // datasetPlotOrientation.VERTICAL, //垂直显示true, // legend?true, // tooltips?false); //URLs?jfreechart.setBackgroundPaint(Color.white); //设定背景色为白色CategoryPlot categoryplot = jfreechart.getCategoryPlot(); //获得 plot：CategoryPlot！！categoryplot.setBackgroundPaint(Color.lightGray); //设定图表数据显示部分背景色categoryplot.setDomainGridlinePaint(Color.white); //横坐标网格线白色categoryplot.setDomainGridlinesVisible(true); //可见categoryplot.setRangeGridlinePaint(Color.white); //纵坐标网格线白色//下面两行使纵坐标的最小单位格为整数NumberAxis numberaxis = (NumberAxis)categoryplot.getRangeAxis();numberaxis.setStandardTickUnits(NumberAxis.createIntegerTickUnits());BarRenderer barrenderer = (BarRenderer)categoryplot.getRenderer(); //获得renderer 注意这里是下嗍造型到BarRenderer！！barrenderer.setDrawBarOutline(false); // Bar的外轮廓线不画GradientPaint gradientpaint = new GradientPaint(0.0F, 0.0F, Color.blue,0.0F, 0.0F, new Color(0, 0, 64)); //设定特定颜色GradientPaint gradientpaint1 = new GradientPaint(0.0F, 0.0F, Color.green,0.0F, 0.0F, new Color(0, 64, 0));GradientPaint gradientpaint2 = new GradientPaint(0.0F, 0.0F, Color.red,0.0F, 0.0F, new Color(64, 0, 0));barrenderer.setSeriesPaint(0, gradientpaint); //给series1 Bar 设定上面定义的颜色barrenderer.setSeriesPaint(1, gradientpaint1); //给series2 Bar 设定上面定义的颜色barrenderer.setSeriesPaint(2, gradientpaint2); //给series3 Bar 设定上面定义的颜色CategoryAxis categoryaxis = categoryplot.getDomainAxis(); //横轴上的 Lable 45度倾斜categoryaxis.setCategoryLabelPositions(CategoryLabelPositi ons.UP_45);return jfreechart;}一些重要的方法：（增加一块标记）IntervalMarker intervalmarker = new IntervalMarker(4.5D, 7.5D);intervalmarker.setLabel(”Target Range”);intervalmarker.setLabelFont(new Font(”SansSerif”, 2, 11));intervalmarker.setLabelAnchor(RectangleAnchor.LEFT);intervalmarker.setLabelTextAnchor(TextAnchor.CENTER_LEFT );intervalmarker.setPaint(new Color(222, 222, 255, 128));categoryplot.addRangeMarker(intervalmarker,Layer.BACKGROUND);五、折线图折线图的dataset 两种CatagoryDataset接口(具体实现类是DefaultCategoryDataset),XYDataset 接口1、CatagoryDataset接口：A、创建一个数据源（dataset）：private static CategoryDataset createDataset(){String series1 = “First”;String series2 = “Second”;String series3 = “Third”;String type1 = “Type 1″;String type2 = “Type 2″;String type3 = “Type 3″;String type4 = “Type 4″;String type5 = “Type 5″;String type6 = “Type 6″;String type7 = “Type 7″;String type8 = “Type 8″;DefaultCategoryDataset defaultcategorydataset = new DefaultCategoryDataset();defaultcategorydataset.addValue(1.0D, series1, type1);defaultcategorydataset.addValue(4D, series1, type2);defaultcategorydataset.addValue(3D, series1, type3);defaultcategorydataset.addValue(5D, series1, type4);defaultcategorydataset.addValue(5D, series1, type5);defaultcategorydataset.addValue(7D, series1, type6);defaultcategorydataset.addValue(7D, series1, type7);defaultcategorydataset.addValue(8D, series1, type8);defaultcategorydataset.addValue(5D, series2, type1);defaultcategorydataset.addValue(7D, series2, type2);defaultcategorydataset.addValue(6D, series2, type3);defaultcategorydataset.addValue(8D, series2, type4);defaultcategorydataset.addValue(4D, series2, type5);defaultcategorydataset.addValue(4D, series2, type6);defaultcategorydataset.addValue(2D, series2, type7);defaultcategorydataset.addValue(1.0D, series2, type8);defaultcategorydataset.addValue(4D, series3, type1);defaultcategorydataset.addValue(3D, series3, type2);defaultcategorydataset.addValue(2D, series3, type3);defaultcategorydataset.addValue(3D, series3, type4);defaultcategorydataset.addValue(6D, series3, type5);defaultcategorydataset.addValue(3D, series3, type6);defaultcategorydataset.addValue(4D, series3, type7);defaultcategorydataset.addValue(3D, series3, type8);return defaultcategorydataset;}B、由ChartFactory 产生 JFreeChart 对象 (与上面重复的部分就不再注释）private static JFreeChart createChart(CategoryDatasetcategorydataset){JFreeChart jfreechart = ChartFactory.createLineChart(”Line Chart Demo 1″,“Type”,“Value”,categorydataset,PlotOrientation.VERTICAL,true,true,false);jfreechart.setBackgroundPaint(Color.white);CategoryPlot categoryplot = (CategoryPlot)jfreechart.getPlot();categoryplot.setBackgroundPaint(Color.lightGray);categoryplot.setRangeGridlinePaint(Color.white);NumberAxis numberaxis = (NumberAxis)categoryplot.getRangeAxis();numberaxis.setStandardTickUnits(NumberAxis.createInteger TickUnits());numberaxis.setAutoRangeIncludesZero(true);//获得renderer 注意这里是下嗍造型到lineandshaperenderer！！LineAndShapeRenderer lineandshaperenderer = (LineAndShapeRenderer)categoryplot.getRenderer();lineandshaperenderer.setShapesVisible(true); //series 点（即数据点）可见lineandshaperenderer.setSeriesStroke(0, new BasicStroke(2.0F, 1, 1, 1.0F, new float[] {10F, 6F}, 0.0F)); //定义series为”First”的（即series1）点之间的连线，这里是虚线，默认是直线lineandshaperenderer.setSeriesStroke(1, new BasicStroke(2.0F, 1, 1, 1.0F, new float[] {6F, 6F}, 0.0F)); //定义series为”Second”的（即series2）点之间的连线lineandshaperenderer.setSeriesStroke(2, new BasicStroke(2.0F, 1, 1, 1.0F, new float[] {2.0F, 6F}, 0.0F)); //定义series为”Third”的（即series3）点之间的连线return jfreechart;}一些重要的方法：lineandshaperenderer.setLineVisible(true) //series 点（即数据点）间有连线可见2、XYDataset 接口：A、创建一个数据源（dataset）：private static XYDataset createDataset(){XYSeries xyseries = new XYSeries(”First”); //先产生XYSeries 对象xyseries.add(1.0D, 1.0D);xyseries.add(2D, 4D);xyseries.add(3D, 3D);xyseries.add(4D, 5D);xyseries.add(5D, 5D);xyseries.add(6D, 7D);xyseries.add(7D, 7D);xyseries.add(8D, 8D);XYSeries xyseries1 = new XYSeries(”Second”);xyseries1.add(1.0D, 5D);xyseries1.add(2D, 7D);xyseries1.add(3D, 6D);xyseries1.add(4D, 8D);xyseries1.add(5D, 4D);xyseries1.add(6D, 4D);xyseries1.add(7D, 2D);xyseries1.add(8D, 1.0D);XYSeries xyseries2 = new XYSeries(”Third”);xyseries2.add(3D, 4D);xyseries2.add(4D, 3D);xyseries2.add(5D, 2D);xyseries2.add(6D, 3D);xyseries2.add(7D, 6D);xyseries2.add(8D, 3D);xyseries2.add(9D, 4D);xyseries2.add(10D, 3D);XYSeriesCollection xyseriescollection = new XYSeriesCollection(); //再用XYSeriesCollection添加入XYSeries 对象xyseriescollection.addSeries(xyseries);xyseriescollection.addSeries(xyseries1);xyseriescollection.addSeries(xyseries2);return xyseriescollection;}B、由ChartFactory 产生 JFreeChart 对象private static JFreeChart createChart(XYDataset xydataset) {JFreeChart jfreechart = ChartFactory.createXYLineChart(”Line Chart Demo 2″,“X”,“Y”,xydataset,PlotOrientation.VERTICAL,true,true,false);jfreechart.setBackgroundPaint(Color.white);XYPlot xyplot = (XYPlot)jfreechart.getPlot(); //获得plot：XYPlot！！xyplot.setBackgroundPaint(Color.lightGray); //设定图表数据显示部分背景色xyplot.setAxisOffset(new RectangleInsets(5D, 5D, 5D, 5D)); //设定坐标轴与图表数据显示部分距离xyplot.setDomainGridlinePaint(Color.white); //网格线颜色xyplot.setRangeGridlinePaint(Color.white);//获得 renderer 注意这里是XYLineAndShapeRenderer ！！XYLineAndShapeRenderer xylineandshaperenderer = (XYLineAndShapeRenderer)xyplot.getRenderer();xylineandshaperenderer.setShapesVisible(true); //数据点可见xylineandshaperenderer.setShapesFilled(true); //数据点被填充即不是空心点NumberAxis numberaxis = (NumberAxis)xyplot.getRangeAxis();numberaxis.setStandardTickUnits(NumberAxis.createIntegerTickUnits());return jfreechart;}一些重要的方法：XYLineAndShapeRenderer xylineandshaperenderer = new XYLineAndShapeRenderer();xylineandshaperenderer.setSeriesLinesVisible(0, false); //第一个XYSeries数据点间连线不可见xylineandshaperenderer.setSeriesShapesVisible(1, false); //第二个XYSeries数据点不可见xyplot.setRenderer(xylineandshaperenderer);六、时间序列图时间序列图和折线图很相似，不同的是它在domain轴的数据是时间而不是数字。

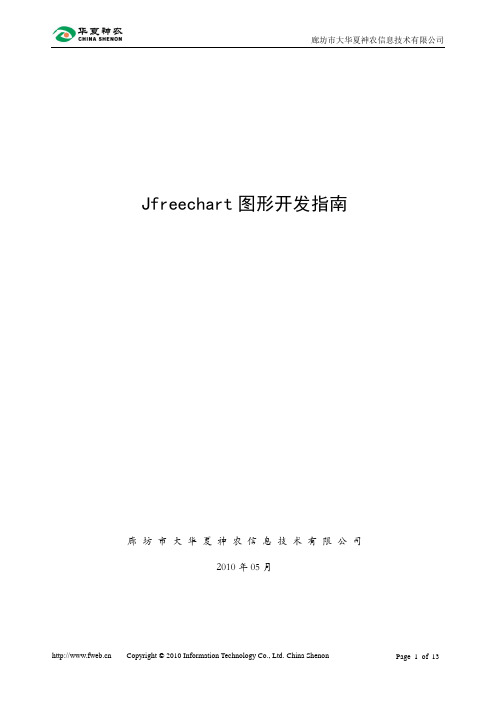

Jfreechart图形开发指南廊坊市大华夏神农信息技术有限公司2010年05月修订历史记录目录目录1.引言 (3)2.JFREECHART开发 (3)2.1绘制曲线图 (3)2.2绘制柱状图 (5)2.3绘制三维柱状图 (6)2.4绘制平面饼状图 (7)2.5绘制3D饼状图 (8)2.6绘制时序图 (9)2.7绘制甘特图 (11)3.依赖的JAR包 (13)1.引言JFreeChart是JAVA平台上的一个开放的图表绘制类库。

它完全使用JAVA语言编写，是为applications, applets, servlets 以及JSP等使用所设计。

JFreeChart可生成饼图（pie chart s）、柱状图（bar charts）、散点图（scatter plots）、时序图（time series）、甘特图（G antt charts）等等多种图表，并且可以产生PNG和JPEG格式的输出，还可以与PDF和EX CEL关联。

JFreeChart目前是最好的java图形解决方案，基本能够解决目前的图形方面的需求。

2.jfreechart开发2.1绘制曲线图工具类< LineChart >示例代码:图样：2.2绘制柱状图工具类<BarChart>示例代码:图样：2.3绘制三维柱状图工具类<BarChart>示例代码:图样：2.4绘制平面饼状图工具类<PieChart>示例代码:图样：2.5绘制3D饼状图工具类<PieChart3D>示例代码:图样：2.6绘制时序图工具类< TimeSeriesChart> 示例代码:图样：2.7绘制甘特图工具类< TimeSeriesChart> 示例代码:图样：3.依赖的jar包。

一、JFreeChart的介绍与获取JFreeChart开发包是一个开源的Java图形开发包,它从柱形图，饼形图，到雷达图，蜡烛图等等无所不包,可以在c/s,b/s,甚至是实时环境都能一显身手。

当前的JFreeChart的最新版本为jfreechart-1.0.0-rc1.zip。

可以到/jfreechart/ind...ath环境变量中。

二、JFreeChart的基本使用不论创建的是什么图，JFreeChart都遵循以下的这个使用步骤：1、建立Dataset。

所有的数据都存放在Dataset中的。

(创建一个数据源（dataset）来包含将要在图形中显示的数据)2、建立JFreeChart。

将dataset中的数据导入到JFreeChart中。

(创建一个JFreeChart 对象来代表要显示的图形)3、设置JFreeChart的显示属性。

这一步可以省略，使用默认的JFreeChart显示属性。

3、渲染图表。

即生成图片。

4、页面图片显示。

重要的类和接口：org.jfree.data.general.Dataset 所有数据源类都要实现的接口org.jfree.chart.ChartFactory 由它来产生JFreeChart 对象org.jfree.chart.JFreeChart 所有对图形的调整都是通过它噢！！org.jfree.chart.plot.Plot 通过JFreeChart 对象获得它，然后再通过它对图形外部部分（例：坐标轴）调整注意：它有很多子类，一般都下涉及到它的子类！org.jfree.chart.renderer.AbstractRenderer 通过JFreeChart 对象获得它，然后再通过它对图形内部部分(例：折线的类型）调整。

同样，针对不同类型的报表图，它有着不同的子类实现！在下面我们简称它为Renderer三、JFreeChart使用的具体例子在web应用中的例子/** 创建日期2006-8-1* @author:hong* FileName:LineXYChart.java*/package com.hong.bean;import java.awt.Color;import java.awt.Font;import java.io.IOException;import java.io.PrintWriter;import java.text.NumberFormat;import java.text.SimpleDateFormat;import javax.servlet.http.HttpSession;import org.jfree.chart.ChartFactory;import org.jfree.chart.ChartRenderingInfo;import org.jfree.chart.ChartUtilities;import org.jfree.chart.JFreeChart;import org.jfree.chart.axis.DateAxis;import org.jfree.chart.axis.NumberAxis;import org.jfree.chart.entity.StandardEntityCollection;import bels.StandardXYToolTipGenerator; import org.jfree.chart.plot.XYPlot;import org.jfree.chart.renderer.xy.XYItemRenderer;import org.jfree.chart.renderer.xy.XYLineAndShapeRenderer; import org.jfree.chart.servlet.ServletUtilities;import org.jfree.chart.title.TextTitle;import org.jfree.data.time.Day;import org.jfree.data.time.TimeSeries;import org.jfree.data.time.TimeSeriesCollection;import org.jfree.data.xy.XYDataset;import org.jfree.ui.RectangleInsets;/*** @author hong 曲线图的绘制*/public class LineXYChart{/*** 返回生成图片的文件名* @param session* @param pw* @return 生成图片的文件名*/public String getLineXYChart(HttpSession session, PrintWriter pw){XYDataset dataset = this.createDateSet();//建立数据集String fileName = null;//建立JFreeChartJFreeChart chart = ChartFactory.createTimeSeriesChart( "JFreeChart时间曲线序列图", // title"Date", // x-axis label"Price", // y-axis labeldataset, // datatrue, // create legend?true, // generate tooltips?false // generate URLs?);//设置JFreeChart的显示属性,对图形外部部分进行调整chart.setBackgroundPaint(Color.red);//设置曲线图背景色//设置字体大小，形状Font font = new Font("宋体", Font.BOLD, 16);TextTitle title = new TextTitle("JFreeChart时间曲线序列图", font); chart.setTitle(title);XYPlot plot = (XYPlot) chart.getPlot();//获取图形的画布plot.setBackgroundPaint(Color.lightGray);//设置网格背景色plot.setDomainGridlinePaint(Color.green);//设置网格竖线(Domain轴)颜色plot.setRangeGridlinePaint(Color.white);//设置网格横线颜色plot.setAxisOffset(new RectangleInsets(5.0, 5.0, 5.0, 5.0));//设置曲线图与xy轴的距离plot.setDomainCrosshairVisible(true);plot.setRangeCrosshairVisible(true);XYItemRenderer r = plot.getRenderer();if (r instanceof XYLineAndShapeRenderer){XYLineAndShapeRenderer renderer = (XYLineAndShapeRenderer) r;//renderer.setDefaultShapesVisible(true);//renderer.setDefaultShapesFilled(true);renderer.setShapesFilled(true);renderer.setShapesVisible(true);//设置曲线是否显示数据点}//设置Y轴NumberAxis numAxis = (NumberAxis) plot.getRangeAxis();NumberFormat numFormater = NumberFormat.getNumberInstance(); numFormater.setMinimumFractionDigits(2);numAxis.setNumberFormatOverride(numFormater);//设置提示信息StandardXYToolTipGenerator tipGenerator = new StandardXYToolTipGenerator( "{1},{2})", new SimpleDateFormat("MM-dd"),numFormater);r.setToolTipGenerator(tipGenerator);//设置X轴（日期轴）DateAxis axis = (DateAxis) plot.getDomainAxis();axis.setDateFormatOverride(new SimpleDateFormat("MM-dd")); ChartRenderingInfo info = new ChartRenderingInfo(new StandardEntityCollection());try{fileName = ServletUtilities.saveChartAsPNG(chart, 500, 300, info,session);//生成图片// Write the image map to the PrintWriterChartUtilities.writeImageMap(pw, fileName, info, false);}catch (IOException e){e.printStackTrace();}pw.flush();return fileName;//返回生成图片的文件名}/*** 建立生成图形所需的数据集* @return 返回数据集*/private XYDataset createDateSet(){TimeSeriesCollection dataset = new TimeSeriesCollection();//时间曲线数据集合TimeSeries s1 = new TimeSeries("历史曲线", Day.class);//创建时间数据源，每一个//TimeSeries在图上是一条曲线//s1.add(new Day(day,month,year),value),添加数据点信息s1.add(new Day(1, 2, 2006), 123.51);s1.add(new Day(2, 2, 2006), 122.1);s1.add(new Day(3, 2, 2006), 120.86);s1.add(new Day(4, 2, 2006), 122.50);s1.add(new Day(5, 2, 2006), 123.12);s1.add(new Day(6, 2, 2006), 123.9);s1.add(new Day(7, 2, 2006), 124.47);s1.add(new Day(8, 2, 2006), 124.08);s1.add(new Day(9, 2, 2006), 123.55);s1.add(new Day(10, 2, 2006), 122.53);dataset.addSeries(s1);dataset.setDomainIsPointsInTime(true);return dataset;}}在jsp文件中显示图片首先在Web应用程序部署文件web.xml中添加以下代码:<!-- 图片显示，使用专用的servlet来进行显示，它会完成路径的搜索及映射--><servlet><servlet-name>DisplayChart</servlet-name><servlet-class>org.jfree.chart.servlet.DisplayChart</servlet-class></servlet><servlet-mapping><servlet-name>DisplayChart</servlet-name><url-pattern>/servlet/DisplayChart</url-pattern></servlet-mapping>然后在jsp中显示图片完整的jsp文件：<!--文件名称：timeLine.jsp--><%@ page contentType="text/html;charset=gb2312" pageEncoding="GB2312"%><%@ page import="com.hong.bean.LineXYChart"%><%@ page import = "java.io.PrintWriter" %><%LineXYChart xyChart=new LineXYChart();String fileName=xyChart.getLineXYChart(session,new PrintWriter(out));String graphURL = request.getContextPath() + "/servlet/DisplayChart?filename=" + fileName; %><html></head><title> JFreeChart使用例子</title><meta http-equiv="Content-Type" content="text/html; charset=gb2312"></head><body><img src="<%= graphURL %>" width=500 height=300 border=0 usemap="#<%= fileName %>"></body></html>常见生成方式：对JfreeChart有了初步了解并做好准备工作之后，开始作例子程序试验。

JFreeChart综合应用JFreeChart是一个开源的JAVA项目，它主要用来开发各种各样的图表，这些图表包括：饼图、柱状图(普通柱状图以及堆栈柱状图)、线图、区域图、分布图、混合图、甘特图以及一些仪表盘等等。

在这些不同式样的图表上可以满足目前商业系统的要求。

JFreeChart是一种基于JAVA语言的图表开发技术。

JFreeChart可用于Servlet、JSP、Applet、Java Appication环境中，通过JDBC 可动态显示任何数据库数据，结合Itext可以输出至PDF文件。

JFreeChart主要是由三个类构成：A）org.jfree.chart.servlet.ChartDeleter继承自HttpSessionBindingListener，用于实现当Session 关闭时，删除临时目中的图象文件。

B）org.jfree.chart.servlet.DisplayChart继承自Httpservlet 用于处理显示图象。

C）org.jfree.chart.servlet.ServletUtilities有一系列方法，例如，saveChartAs*;saveChartAs*是把图表按照不同的形式存储为图象；sendTempFile方法被重载了很多次，用于把文件流发送response。

下面以柱状图和饼图为例，介绍图形创建方法。

1 柱状图org.jfree.chart.ChartFactory这个工厂类有createBarChart、createStackedBarChart、createBarChart3D、createStackedBarChart3D，这几个工厂方法创建不同类型的柱状图，比较重要的是 PlotOrientation.VERTICAL 让平行柱垂直显示，而 PlotOrientation.HORIZONTAL 则让平行柱水平显示。

对柱状图影响较大的几个类包括：org.jfree.chart.axis.CategoryAxis、org.jfree.chart.axis.ValueAxis、org.jfree.chart.renderer.BarRenderer、org.jfree.chart.renderer. BarRenderer3D。

JfreeChart与Java2D介绍1、JfreeChart前言随着internet的发展，浏览器所能展现的信息不仅是静态的或简单动态的，还能展示种类报表、图表。

为了创建一个可以在web浏览器上查看的图表一般有两种做法：第一种就是使用applet利用java本身对图形的支持来显示一个图表；第二种就是直接在web服务器端生成好图表图片文件后发送给浏览器。

第一种方式显然对于客户端要求太高，随着现在主流浏览器放弃对JAVA的支持后，这种方式只适合一些局域网的应用，而对于因特网的环境就显得不太适合。

因此我们下面将介绍一个JAVA的图表引擎JFreeChart用来产生基于WEB 的图表以及使用java自身的绘图功能生成一个web图表。

1.2、JfreeChart概要JFreeChart是开放源代码站点上的一个JAVA项目，它主要用来生成各种各样的图表，这些图表包括：饼图、柱状图(普通柱状图以及堆栈柱状图)、线图、区域图、分布图、混合图、甘特图以及一些仪表盘等等。

这些不同式样的图表基本上可以满足目前的要求。

JfreeChart帮助文档是需要40美金去购买，但sun网站上有在线的帮助文档。

JFreeChart可以直接生成PNG,JPG等各种形式的文件，为我们开发java项目增加了一部利器。

1.3、JFreeChart核心的对象类1.3.1、JFreeChart中几个核心的对象类1.3.2、类的对应关系1.4、使用介绍1.4.1、JfreeChart包介绍1）包中包含源码、jar包、demo演示包、CHANGELOG.txt，其中源码中包含demo演示的所有类的源代码（JfreeChart0.9.20版本以上源码不全，只能反编译），CHANGELOG.txt日志中的描述了JfreeChart相邻版本的变化(不是所有版本JfreeChart都有)。

2）安装使用时需要安装两个文件：JFreeChart以及Jcommon。
