力控可以与多种I/O设备进行通信。
目前支持的I/O设备包括集散系统DCS、可编程控制器(PLC)、现场总线FCS、USB、智能模块、板卡、智能仪表、变频器等方式的设备。
一、力控组态软件与硬件的通信方式力控与I/O设备之间一般通过以下几种方式进行数据交换：串行通信方式(支持Modem 远程通信)、板卡方式、网络节点方式、适配器方式、DDE方式、OPC方式、网桥方式支持GPRS的DTU等。
对于采用不同协议通信的I/O设备力控提供具有针对性的I/O驱动程序实时数据库借助I/O驱动程序对I/O设备执行数据的采集与回送。
实时数据库与I/O驱动程序构成服务器/客户结构模式。
一台运行实时数据库的计算机通过若干I/O驱动程序可同时连接任意多台I/O 设备。
无论对于哪种设备都需要确切知道设备及该点的物理通道的编址方法(必要时咨询制造厂)。
1.1 串行通信方式串行通信: 串行通信是指使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。
其只需要少数几条线就可以在系统间交换信息，特别适用于计算机与计算机、计算机与外设之间的远距离通信。
串口通信时，发送和接收到的每一个字符实际上都是一次一位的传送的，每一位为1或者为0。
一般是通过标准RS-232、RS-422、RS-485等方式通信另外使RS-232互连的计算机串口和设备通信口还可以用Modem、电台、GPRS/CDMA等方式通信。
1.1.1 串行通信两种类型1、同步通信同步通信是一种连续串行传送数据的通信方式，一次通信只传送一帧信息。
这里的信息帧与异步通信中的字符帧不同，通常含有若干个数据字符。
它们均由同步字符、数据字符和校验字符（CRC）组成。
其中同步字符位于帧开头，用于确认数据字符的开始。
数据字符在同步字符之后，个数没有限制，由所需传输的数据块长度来决定；校验字符有1到2个，用于接收端对接收到的字符序列进行正确性的校验。
同步通信的缺点是要求发送时钟和接收时钟保持严格的同步。

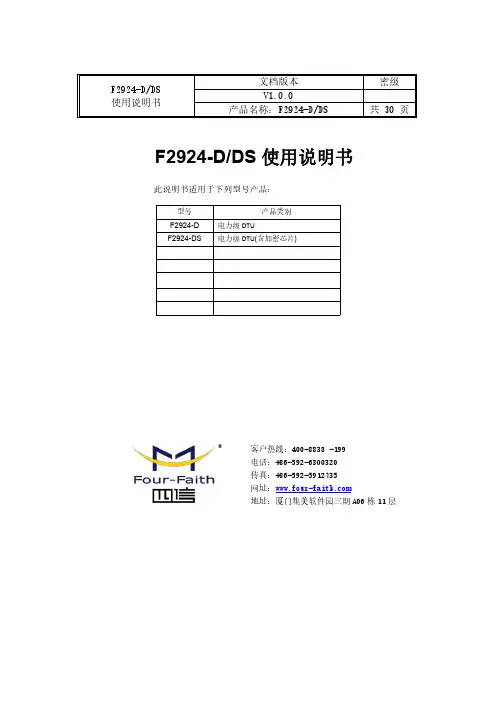

F2924-D/DS 使用说明书此说明书适用于下列型号产品：客户热线：400-8838-199电话：+86-592-6300320传真：+86-592-5912735网址：地址：厦门集美软件园三期A06栋11层F2924-D/DS 使用说明书文档版本密级V1.0.0产品名称：F2924-D/DS共30页型号产品类别F2924-D 电力级DTUF2924-DS电力级DTU(含加密芯片)文档修订记录日期版本说明作者2019-08-13V1.0.0初始版本CPYAdd：厦门市集美区软件园三期诚毅大街370号A06栋11层著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由厦门四信通信科技有限公司拥有，但注明引用其他方的内容除外。
未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。
商标声明Four-Faith、四信、、、均系厦门四信通信科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。
Add：厦门市集美区软件园三期诚毅大街370号A06栋11层产品外形图注：不同型号配件和接口可能存在差异，具体以实物为准。
Add：厦门市集美区软件园三期诚毅大街370号A06栋11层目录第一章产品简介 (2)1.1产品概述 (2)1.2产品特点 (2)1.3产品规格 (3)第二章安装 (6)2.1概述 (6)2.2开箱 (6)2.3安装与电缆连接 (6)2.4电源说明 (9)2.5指示灯说明 (9)第三章参数设置 (11)3.1界面说明 (11)3.2配置选项说明 (12)3.2.1“本地串口设置”项： (12)3.2.2“本地串口2设置”项： (13)3.2.3“DTU工作模式设置”项：..............................................错误！未定义书签。

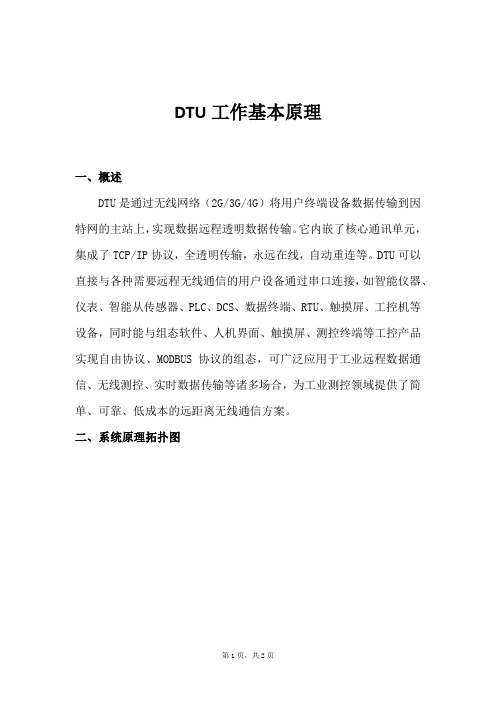

DTU工作基本原理
一、概述
DTU是通过无线网络（2G/3G/4G）将用户终端设备数据传输到因特网的主站上，实现数据远程透明数据传输。
它内嵌了核心通讯单元，集成了TCP/IP协议，全透明传输，永远在线，自动重连等。
DTU可以直接与各种需要远程无线通信的用户设备通过串口连接，如智能仪器、仪表、智能从传感器、PLC、DCS、数据终端、RTU、触摸屏、工控机等设备，同时能与组态软件、人机界面、触摸屏、测控终端等工控产品实现自由协议、MODBUS协议的组态，可广泛应用于工业远程数据通信、无线测控、实时数据传输等诸多场合，为工业测控领域提供了简单、可靠、低成本的远距离无线通信方案。
二、系统原理拓扑图
三、DTU工作流程
1、正确装上具有上网流量功能的SIM卡；
2、正确接上电源线、RS485/RS232数据线；
3、上电，正确配置DTU工作参数，如APN、IP地址、端口号等；
4、与主站用户软件正常数据通讯，读取有关所需的终端数据；
5、用主站用户软件浏览、统计、分析数据。

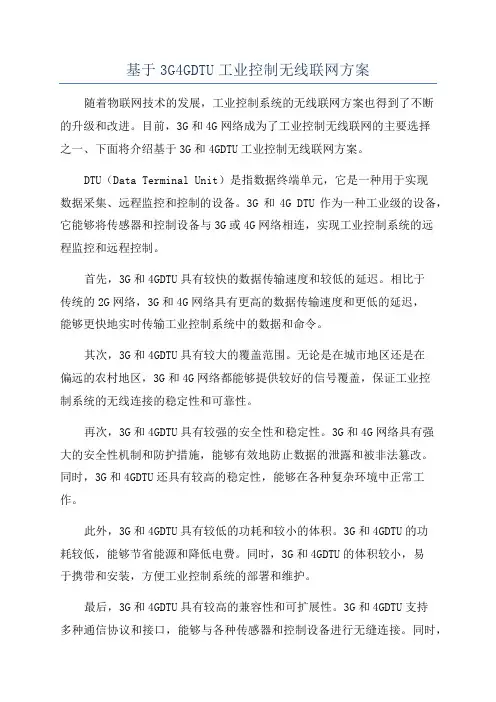

基于3G4GDTU工业控制无线联网方案随着物联网技术的发展，工业控制系统的无线联网方案也得到了不断的升级和改进。
目前，3G和4G网络成为了工业控制无线联网的主要选择之一、下面将介绍基于3G和4GDTU工业控制无线联网方案。
DTU（Data Terminal Unit）是指数据终端单元，它是一种用于实现数据采集、远程监控和控制的设备。
3G和4G DTU作为一种工业级的设备，它能够将传感器和控制设备与3G或4G网络相连，实现工业控制系统的远程监控和远程控制。
首先，3G和4GDTU具有较快的数据传输速度和较低的延迟。
相比于传统的2G网络，3G和4G网络具有更高的数据传输速度和更低的延迟，能够更快地实时传输工业控制系统中的数据和命令。
其次，3G和4GDTU具有较大的覆盖范围。
无论是在城市地区还是在偏远的农村地区，3G和4G网络都能够提供较好的信号覆盖，保证工业控制系统的无线连接的稳定性和可靠性。
再次，3G和4GDTU具有较强的安全性和稳定性。
3G和4G网络具有强大的安全性机制和防护措施，能够有效地防止数据的泄露和被非法篡改。
同时，3G和4GDTU还具有较高的稳定性，能够在各种复杂环境中正常工作。
此外，3G和4GDTU具有较低的功耗和较小的体积。
3G和4GDTU的功耗较低，能够节省能源和降低电费。
同时，3G和4GDTU的体积较小，易于携带和安装，方便工业控制系统的部署和维护。
最后，3G和4GDTU具有较高的兼容性和可扩展性。
3G和4GDTU支持多种通信协议和接口，能够与各种传感器和控制设备进行无缝连接。
同时，3G和4GDTU还支持远程配置和升级，方便对工业控制系统进行扩展和升级。
综上所述，基于3G和4GDTU的工业控制无线联网方案具有快速的数据传输速度、较大的覆盖范围、强大的安全性和稳定性、较低的功耗和体积、高的兼容性和可扩展性等优点。
这些优点使得3G和4GDTU成为工业控制系统无线联网的理想选择。
DTU工作基本原理DTU即数据终端单元（Data Terminal Unit），是一种用于实现远程数据采集、监测和远程控制等功能的设备，广泛应用于工业自动化、物联网等领域。
DTU的工作原理主要包括物理层传输、网络通信、数据解析与处理等几个方面。
一、物理层传输DTU主要通过无线通信方式进行数据传输，常用的通信模式有GPRS、3G、4G、NB-IoT等。
DTU内部搭载一块通信模块，通过与相关的基站进行无线通信，在设备所在区域建立起通信链路。
物理层传输主要包括信号的调制解调、编码解码、功率控制等，保证数据能够准确、稳定地传输。
二、网络通信DTU通过建立网络连接，将采集到的数据传输到监测中心或远程服务器。
网络通信主要有TCP/IP协议和UDP协议两种方式。
在TCP/IP协议中，DTU作为客户端与服务器建立连接，并通过三次握手等建立可靠的连接，实现数据的可靠传输；在UDP协议中，DTU以广播或组播方式发送数据，适用于实时性要求较高的应用场景。
三、数据解析与处理DTU在接收到设备传感器采集到的数据后，需要进行解析与处理，提取有用的信息并存储。
数据解析与处理主要分为两个过程：第一步是解析数据报文，将数字信号转化为可识别的数据格式，通常采用的协议有MODBUS、DL/T646、101、104等；第二步是对数据进行处理，包括数据滤波、校验、异常检测等，确保数据的可靠性和准确性。
四、数据存储与传输DTU通常具有一个内置的存储器，用于存储采集到的数据。
当网络通信中断或服务器不可用时，DTU可以将数据先存储在本地，并在网络正常后将数据传输至服务器。
此外，DTU还可以通过短信或邮件等方式实现报警通知，及时向用户反馈设备状态或异常情况。
五、远程控制DTU不仅可以实现数据采集与传输，还可以实现远程控制功能。
通过与监测中心或服务器建立连接，用户可以通过远程指令控制DTU连接的设备，实现对设备的远程操作，包括启停、参数设置等。
远程控制功能大大提高了工程的灵活性和效率。

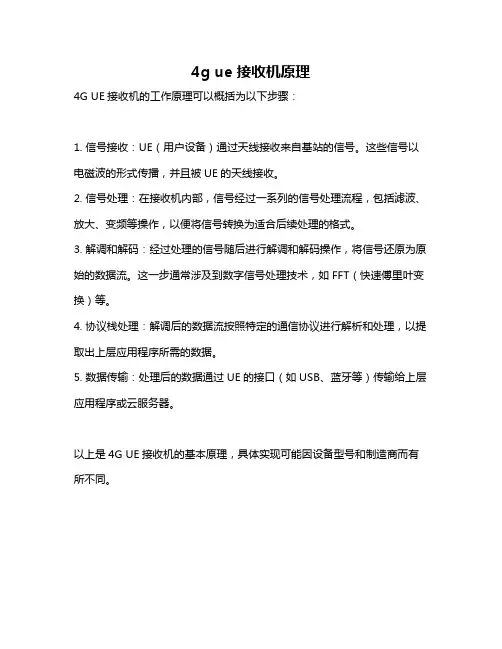

4g ue接收机原理
4G UE接收机的工作原理可以概括为以下步骤：
1. 信号接收：UE（用户设备）通过天线接收来自基站的信号。
这些信号以电磁波的形式传播，并且被UE的天线接收。
2. 信号处理：在接收机内部，信号经过一系列的信号处理流程，包括滤波、放大、变频等操作，以便将信号转换为适合后续处理的格式。
3. 解调和解码：经过处理的信号随后进行解调和解码操作，将信号还原为原始的数据流。
这一步通常涉及到数字信号处理技术，如FFT（快速傅里叶变换）等。
4. 协议栈处理：解调后的数据流按照特定的通信协议进行解析和处理，以提取出上层应用程序所需的数据。
5. 数据传输：处理后的数据通过UE的接口（如USB、蓝牙等）传输给上层应用程序或云服务器。
以上是4G UE接收机的基本原理，具体实现可能因设备型号和制造商而有所不同。

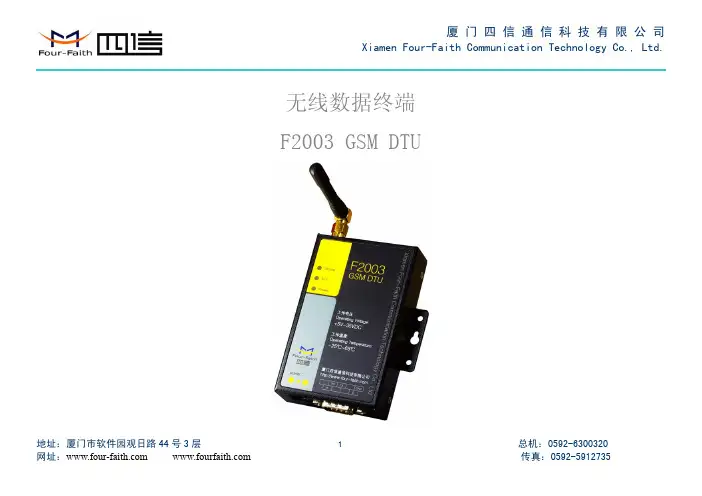

地址：厦门市软件园观日路44号3层 1无线数据终端F2003 GSM DTU目 录第一章产品简介 (3)1.1产品概述 (3)1.2产品特点 (3)1.3系统组成 (3)1.4工作原理 (3)1.5技术参数 (4)第二章 安装 (5)2.1概述 (5)2.2 开箱 (5)2.3安装与电缆连接 (5)2.4电源说明 (6)2.5指示灯说明 (6)第三章参数配置 (7)3.1 DTU连接设置 (7)3.2 参数配置 ..................................................................................................... (7)地址：厦门市软件园观日路44号3层 2地址：厦门市软件园观日路44号3层 3 第一章 产品简介1.1产品概述F2003 GSM DTU(本文简称DTU) 利用GSM 网络平台，为用户提供高速、永远在线、透明传输的短信数据通道。
该产品同时支持客户端及服务端功能，已广泛应用于移动POS 终端、金融、供应链自动化、智能化运输、工业自动化、智能建筑、智能家居、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、电力、煤矿、石化等领域。
1.2产品特点采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据内嵌标准的短信通信协议，支持透明短信传输功能，数据终端永远在线可同时向5个电话号码发送短信（根据客户需要，可增加电话号码数）同时支持客户端及服务端功能支持电路交换（CSD ）功能，适合于点对点数据通信 多种工作模式选择，使用方便、灵活 软硬件看门狗设计，保证系统稳定 同时支持RS232/RS485接口 支持5V ~35V 宽电压供电抗干扰设计，适合电磁环境恶劣的应用需求方便的系统配置和维护接口支持串口软件升级和远程维护1.3系统组成DTU 系统由下列组成部分：高性能工业级MCU ，主频100M 256KB Sram & 512KB Flash 高性能工业级GSM 无线模块1.4工作原理DTU 原理框图如下：地址：厦门市软件园观日路44号3层 41.5技术参数无线参数：支持EGSM900/GSM1800无线网络 Compliant to GSM phase 2/2+ 符合SMG31bis 技术规范 支持双音多频(DTMF )编码方案：CS1 - CS4支持全速率，增强全速率和半速率支持完善的AT 命令支持CSD 数据和短信功能 接口:天线接口 50Ω/SMA （阴头） SIM 卡 3V/1.8V 自动检测标准DB9公头插座，同时支持RS232/RS485， 串行数据速率 110~230400bits/s 供电:标准电压 +12VDC/500mA 电压范围 +5~+35VDC通信电流 <250 mA (12V) 其它参数:尺寸 91x58.5x22 mm (不包括天线和安装件) 工作环境温度 -25~+65ºC 储存温度 -40~+85ºC 相对湿度 95%(无凝结)地址：厦门市软件园观日路44号3层 5 第二章 安装2.1概述DTU 必须正确安装方可达到设计的功能，通常设备的安装必须在本公司认可合格的工程师指导下进行。
DTU工作基本原理DTU（Data Terminal Unit）是一种数据终端单元，可用于无线通信、远程监控、数据采集等应用。
DTU的工作基本原理如下：1.数据采集：DTU通过定义的采集接口（例如RS232、RS485、IO接口等）与传感器、仪表或其他数据源进行连接，并通过接口将采集到的数据转换为数字信号。
采集到的数据可以是温度、湿度、压力、流量等各种各样的物理量，也可以是开关量或模拟量。
2.数据处理：DTU会对采集到的数据进行处理，包括数据校验、数据格式转换、数据压缩等。
此外，还可以进行简单的算法处理，例如数据平滑、滤波、计算平均值等。
所有这些处理都是为了保证数据的可靠性和准确性。
3.数据传输：DTU通过内置的无线通信模块（如GSM、GPRS、3G、4G、NB-IoT、LoRa等）将处理后的数据发送到远程服务器或通信平台。
在传输过程中，数据可以采用TCP/IP协议、UDP协议或其他适用的协议进行封装和传输。
传输的数据可以是实时数据、定时数据或事件触发数据，根据不同的应用场景进行选择。
4.数据存储：DTU可以将采集到的数据缓存到本地存储器中，以防止数据丢失或传输失败时进行数据重发。
同时，也可以将数据存储到SD卡、U盘或其他外部存储介质中，以备将来的数据分析和处理。
5.远程控制：DTU可以通过接收远程服务器或通信平台发送的控制指令，对接入设备进行远程控制。
例如，可以通过控制指令打开或关闭开关、调整设备的参数设置等。
6.状态监测：DTU可以对自身状态进行监测，并将状态信息传送到远程服务器或通信平台。
例如，可监测电池电量、信号强度、温度、内存使用情况等，并对异常情况进行报警。
总而言之，DTU的工作原理包括数据采集、数据处理、数据传输、数据存储、远程控制和状态监测等环节。
通过这些环节的协同工作，可以实现对接入设备的远程监控、数据采集和控制等功能，为各种应用场景提供了便捷和可靠的数据传输解决方案。
深圳宏电DTU与力控combeidge的连接一、 概述力控ComBridge程序实现了力控组态软件与深圳宏电DTU设备通过GPRS_CDMA 无线网络之间的通信。
此文档包括了DTU和组态软件的设置方法。
二、 DTU设置步骤现以优路明设备为例：波特率：9600；数据位：8；停止位：1；奇偶校验：无；公网IP ：119.177.15.163，选用DTU协议:UDP with DDP假设在路由器设置IP和开放端口分别为192.168.1.146和5002 运行宏电公司提供的“参数配置工具”软件,具体设置方法见图1-图8:图1图2图4图6图8参数配置完成后，点击配置参数即可。
至此DTU设置完毕。
三、力控组态软件配置步骤1、打开力控组态软件，点击工程项目中的IO组态设备，弹出对话框如图9所示。
双击左侧的MODBUS（RTU 串行口），出现如下对话框，如图10所示。
设置各参数如图11所示。
图11 点击下一步，设置各参数如图12所示。
图12点击下一步，设置各参数如图13所示。
图13点击完成即可。
运行组态软件，查看结果。
说明：（1）必须采用UDP DDP协议，并在路由器处开放一个端口号（2）在组态软件-系统配置-初始启动程序下选择ComBridge,如图14。
图14（3）组态软件配置中：更新周期指每个包的更新周期。
设备扫描周期指每个下位机逐个读取的时间间隔值，如图15.图15（4）包最大长度指MODBUS每个命令中偏移地址的最大值。
四、力控组态中数据库组态力控组态中数据库组态如图16所示。
根据需要连接数据库点。
图16。

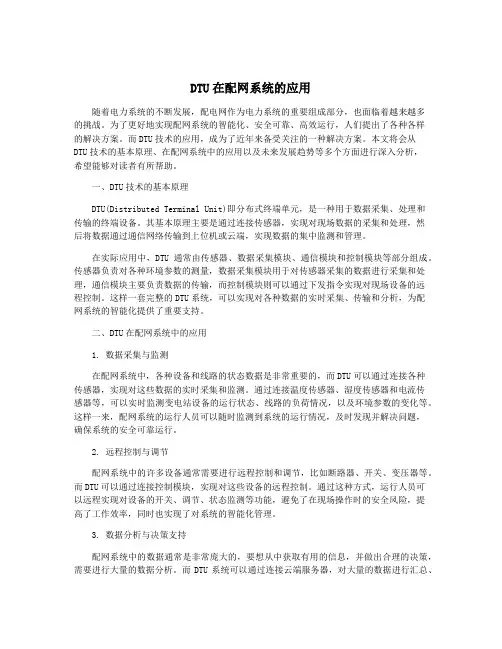

DTU在配网系统的应用随着电力系统的不断发展，配电网作为电力系统的重要组成部分，也面临着越来越多的挑战。
为了更好地实现配网系统的智能化、安全可靠、高效运行，人们提出了各种各样的解决方案。
而DTU技术的应用，成为了近年来备受关注的一种解决方案。
本文将会从DTU技术的基本原理、在配网系统中的应用以及未来发展趋势等多个方面进行深入分析，希望能够对读者有所帮助。
一、DTU技术的基本原理DTU(Distributed Terminal Unit)即分布式终端单元，是一种用于数据采集、处理和传输的终端设备。
其基本原理主要是通过连接传感器，实现对现场数据的采集和处理，然后将数据通过通信网络传输到上位机或云端，实现数据的集中监测和管理。
在实际应用中，DTU通常由传感器、数据采集模块、通信模块和控制模块等部分组成。
传感器负责对各种环境参数的测量，数据采集模块用于对传感器采集的数据进行采集和处理，通信模块主要负责数据的传输，而控制模块则可以通过下发指令实现对现场设备的远程控制。
这样一套完整的DTU系统，可以实现对各种数据的实时采集、传输和分析，为配网系统的智能化提供了重要支持。
二、DTU在配网系统中的应用1. 数据采集与监测在配网系统中，各种设备和线路的状态数据是非常重要的，而DTU可以通过连接各种传感器，实现对这些数据的实时采集和监测。
通过连接温度传感器、湿度传感器和电流传感器等，可以实时监测变电站设备的运行状态、线路的负荷情况，以及环境参数的变化等。
这样一来，配网系统的运行人员可以随时监测到系统的运行情况，及时发现并解决问题，确保系统的安全可靠运行。
2. 远程控制与调节配网系统中的许多设备通常需要进行远程控制和调节，比如断路器、开关、变压器等。
而DTU可以通过连接控制模块，实现对这些设备的远程控制。
通过这种方式，运行人员可以远程实现对设备的开关、调节、状态监测等功能，避免了在现场操作时的安全风险，提高了工作效率，同时也实现了对系统的智能化管理。
