智能变电站二次设备状态监测技术研究 张韶光

智能变电站二次设备状态监测技术摘要：随着电网规模的不断扩张和智能变电站技术的发展，二次设备状态监测技术也受到极大关注，它是维护继电保护装置稳定、可靠运行的重要手段。

本文对智能变电站二次设备状态监测技术进行分析与探讨。

关键词：智能变电站；二次设备；状态监测随着科学技术及电力技术的变革发展.微机保护应用技术得以发展和广泛应用。

保护装置检修技术应用范畴越来越多，为提升继电设备工作效率。

减轻电力人员工作负荷量提供技术支持。

常规的微机保护装置能够实现也能够实现可靠性的监视功能。

但是常规微机保护装置的监测数据量大、接点数多、通信通道量大等问题，数字化保护装置则能够大大简化状态监测技术。

下面就对智能变电站的二次设备的状态监测技术进行分析。

一、智能变电站的定义与特点智能变电站，意思是在没有人的特殊情况下，使其像有人在调节控制一样，并且可以在运行的过程中，以实现节能，提高效率。

智能变电站由相应的智能设备组成，这些设备且具有先进、集成、低碳、可靠、环保等特点。

可根据需要而具有很多高级功能：承担电网的自动控制功能，智能告警功能，智能调节功能，顺序控制功能，互动协调功能等等。

一次设备的智能化和二次设备的网络化是其核心内容。

智能变电站具有保证电网的安全性和稳定性，为未来的智能电网完成自愈功能。

智能变电站技术具有三个特点：①控制端的引入；②设备集成化和光钎技术的应用；③局部和全局智能控制的实现。

智能变电站具有高可靠性、强交互性、高集成度、易升级改造的特点，还可以适应智能电网的信息化和自动化以及互动化的技术特征。

二、智能变电站中而此设备的状态检测分析在智能变电站中，利用微电子技术、网络以及计算机信息技术中继电保护的设备中所拥有的强大的自我检测能力，这是为智能变电站进行二次设备的状态检测提供一个前提和基础。

在继电保护的所有装置中，由于二次电流以及电压的输入方式与常规的一些变电站在输入方式上存在比较大的差异，基于此，光纤以太网在进行数字的传输采样中同样应用了报文输入法，这样能够使得出口时不与跳闸的闸节点进行重合，起到一个保护的作用，以此来获取光纤以太网在传输过程中GOOSE的开关量的信息。

智能变电站二次设备状态监测技术的相关研究摘要：现代化经济发展背景下，电网规模逐渐拓展，智能变电站运行功能越来越完善，同时对二次设备运行状态提出了更高的要求。

在此情况下，需要对二次设备运行状态进行优化监测，减少设备故障几率，同时对设备运行状态信息数据进行收集，通过科学方法对设备运行状态进行分析评价，以便采取针对性的预防措施，避免设备故障的发生。

文章主要对智能变电站二次设备状态监测技术的应用进行探究，旨在进一步提升智能变电站二次设备的运行状态，减少设备故障的发生几率，保障智能变电站功能作用的有效性发挥。

关键词：智能变电站；二次设备;状态；监测技术随着社会经济的发展，电力资源需求量日益增加，对智能变电站建设运行效率提出了更高的要求。

智能变电站的设备具有明显的集成化、先进性优势，且符合低碳环保要求。

为了保障智能变电站二次设备的稳定运行，需要结合实际情况，采取科学合理的监测技术，实时掌握二次设备运行状态，及时发现异常情况，并采取合理措施进行处理，最大程度上减少设备故障问题，减少维修次数，减少工作量，促进智能变电站的安全可靠性运行。

一、智能变电站二次设备状态监测意义二次设备的运行状态直接关系到智能变电站的运行安全，因此需要采取科学技术对二次设备运行状态进行实时监测，减少设备故障发生几率。

二次设备可以保障母线、断路器等一次设备的安全运行，当二次设备发生异常情况时，会影响以此设备的运行安全。

通过对二次设备运行状态的监测，可以为二次设备运行状态、故障隐患、安全风险展开跟踪报警，并对异常信号进行智能分析，帮助工作人员及时发现设备异常情况，并采取针对性措施进行处理，避免二次设备故障扩大化，保障整体变电站系统的安全运行【1】。

通过构建二次设备状态监测平台，能够为运维人员提供专业指导，确保变电站运检、维护工作的高质量开展，从而提高检修效率，缩短工期，保障检修工作的高质量进行，强化设备故障处理效果。

利用二次设备状态监测系统，能对智能变电站运行数据、状态信息进行全面收集，方便调度人员开展针对性的倒闸操作，并完善调度计划，精准定位故障位置，以最短时间分析故障发生原因，为智能电网的安全管控提供详细依据。

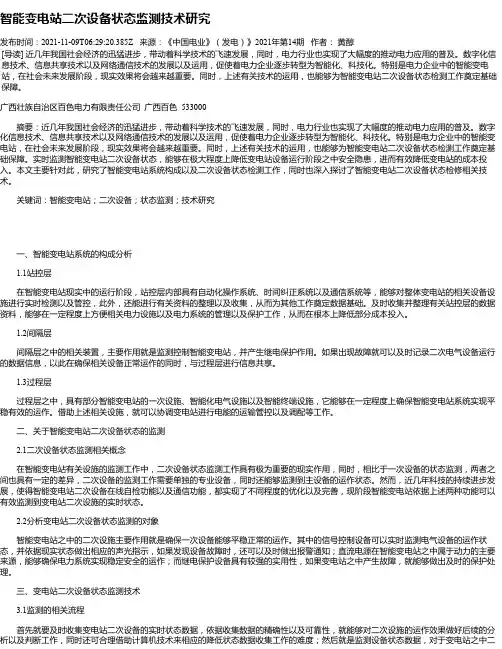

智能变电站二次设备状态监测技术研究发布时间：2021-11-09T06:29:20.385Z 来源：《中国电业》（发电）》2021年第14期作者：黄醇[导读] 近几年我国社会经济的迅猛进步，带动着科学技术的飞速发展，同时，电力行业也实现了大幅度的推动电力应用的普及。

数字化信息技术、信息共享技术以及网络通信技术的发展以及运用，促使着电力企业逐步转型为智能化、科技化。

特别是电力企业中的智能变电站，在社会未来发展阶段，现实效果将会越来越重要。

同时，上述有关技术的运用，也能够为智能变电站二次设备状态检测工作奠定基础保障。

广西壮族自治区百色电力有限责任公司广西百色 533000摘要：近几年我国社会经济的迅猛进步，带动着科学技术的飞速发展，同时，电力行业也实现了大幅度的推动电力应用的普及。

数字化信息技术、信息共享技术以及网络通信技术的发展以及运用，促使着电力企业逐步转型为智能化、科技化。

特别是电力企业中的智能变电站，在社会未来发展阶段，现实效果将会越来越重要。

同时，上述有关技术的运用，也能够为智能变电站二次设备状态检测工作奠定基础保障。

实时监测智能变电站二次设备状态，能够在极大程度上降低变电站设备运行阶段之中安全隐患，进而有效降低变电站的成本投入。

本文主要针对此，研究了智能变电站系统构成以及二次设备状态检测工作，同时也深入探讨了智能变电站二次设备状态检修相关技术。

关键词：智能变电站；二次设备；状态监测；技术研究一、智能变电站系统的构成分析1.1站控层在智能变电站现实中的运行阶段，站控层内部具有自动化操作系统、时间纠正系统以及通信系统等，能够对整体变电站的相关设备设施进行实时检测以及管控，此外，还能进行有关资料的整理以及收集，从而为其他工作奠定数据基础。

及时收集并整理有关站控层的数据资料，能够在一定程度上方便相关电力设施以及电力系统的管理以及保护工作，从而在根本上降低部分成本投入。

1.2间隔层间隔层之中的相关装置，主要作用就是监测控制智能变电站，并产生继电保护作用。

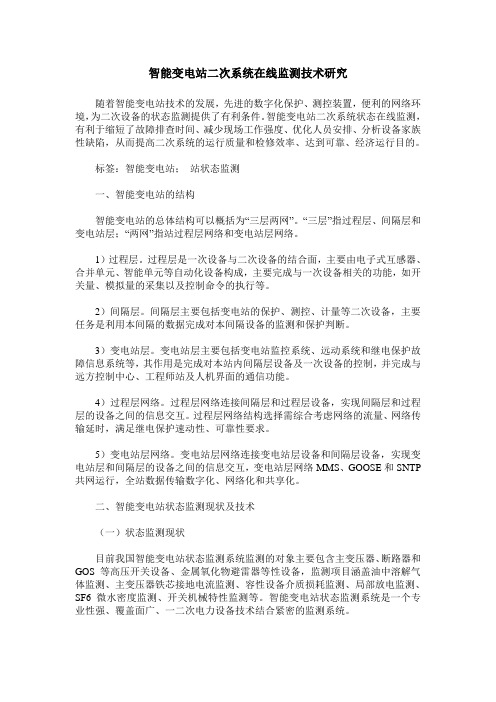

智能变电站二次系统在线监测技术研究随着智能变电站技术的发展，先进的数字化保护、测控装置，便利的网络环境，为二次设备的状态监测提供了有利条件。

智能变电站二次系统状态在线监测，有利于缩短了故障排查时间、减少现场工作强度、优化人员安排、分析设备家族性缺陷，从而提高二次系统的运行质量和检修效率、达到可靠、经济运行目的。

标签：智能变电站；站状态监测一、智能变电站的结构智能变电站的总体结构可以概括为“三层两网”。

“三层”指过程层、间隔层和变电站层；“两网”指站过程层网络和变电站层网络。

1）过程层。

过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能单元等自动化设备构成，主要完成与一次设备相关的功能，如开关量、模拟量的采集以及控制命令的执行等。

2）间隔层。

间隔层主要包括变电站的保护、测控、计量等二次设备，主要任务是利用本间隔的数据完成对本间隔设备的监测和保护判断。

3）变电站层。

变电站层主要包括变电站监控系统、远动系统和继电保护故障信息系统等，其作用是完成对本站内间隔层设备及一次设备的控制，并完成与远方控制中心、工程师站及人机界面的通信功能。

4）过程层网络。

过程层网络连接间隔层和过程层设备，实现间隔层和过程层的设备之间的信息交互。

过程层网络结构选择需综合考虑网络的流量、网络传输延时，满足继电保护速动性、可靠性要求。

5）变电站层网络。

变电站层网络连接变电站层设备和间隔层设备，实现变电站层和间隔层的设备之间的信息交互，变电站层网络MMS、GOOSE和SNTP 共网运行，全站数据传输数字化、网络化和共享化。

二、智能变电站状态监测现状及技术（一）状态监测现状目前我国智能变电站状态监测系统监测的对象主要包含主变压器、断路器和GOS 等高压开关设备、金属氧化物避雷器等性设备，监测项目涵盖油中溶解气体监测、主变压器铁芯接地电流监测、容性设备介质损耗监测、局部放电监测、SF6 微水密度监测、开关机械特性监测等。

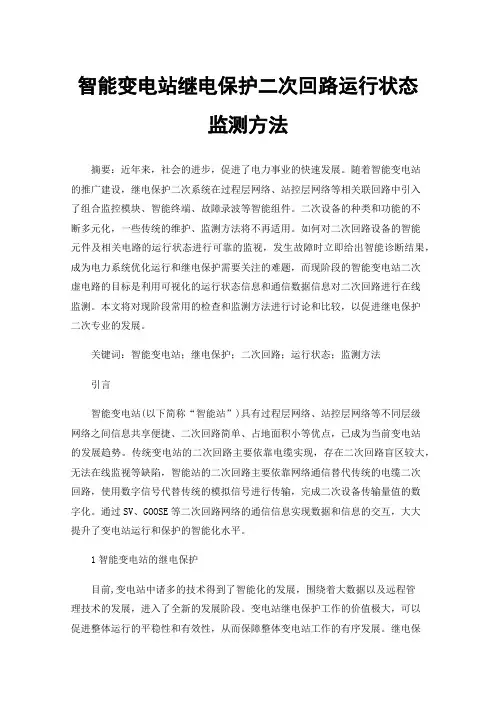

智能变电站继电保护二次回路运行状态监测方法摘要：近年来，社会的进步，促进了电力事业的快速发展。

随着智能变电站的推广建设，继电保护二次系统在过程层网络、站控层网络等相关联回路中引入了组合监控模块、智能终端、故障录波等智能组件。

二次设备的种类和功能的不断多元化，一些传统的维护、监测方法将不再适用。

如何对二次回路设备的智能元件及相关电路的运行状态进行可靠的监视，发生故障时立即给出智能诊断结果，成为电力系统优化运行和继电保护需要关注的难题，而现阶段的智能变电站二次虚电路的目标是利用可视化的运行状态信息和通信数据信息对二次回路进行在线监测。

本文将对现阶段常用的检查和监测方法进行讨论和比较，以促进继电保护二次专业的发展。

关键词：智能变电站；继电保护；二次回路；运行状态；监测方法引言智能变电站(以下简称“智能站”)具有过程层网络、站控层网络等不同层级网络之间信息共享便捷、二次回路简单、占地面积小等优点，已成为当前变电站的发展趋势。

传统变电站的二次回路主要依靠电缆实现，存在二次回路盲区较大，无法在线监视等缺陷，智能站的二次回路主要依靠网络通信替代传统的电缆二次回路，使用数字信号代替传统的模拟信号进行传输，完成二次设备传输量值的数字化。

通过SV、GOOSE等二次回路网络的通信信息实现数据和信息的交互，大大提升了变电站运行和保护的智能化水平。

1智能变电站的继电保护目前,变电站中诸多的技术得到了智能化的发展，围绕着大数据以及远程管理技术的发展，进入了全新的发展阶段。

变电站继电保护工作的价值极大，可以促进整体运行的平稳性和有效性，从而保障整体变电站工作的有序发展。

继电保护检测和调试技术本身就是一个严密的技术流程，可以结合较好的检测工作确保实际变电站的运转状态，同时结合有效的调试确保设备的平稳运行，最终发挥整体供电和变电系统的保障性作用，为社会建设和人民生活提供有效的能源，发挥电力部门的重要保障作用。

因此，就要围绕智能变电站继电保护工作的价值，展开一系列的技术手段提升工作，促进整体技术的效能不断发挥。

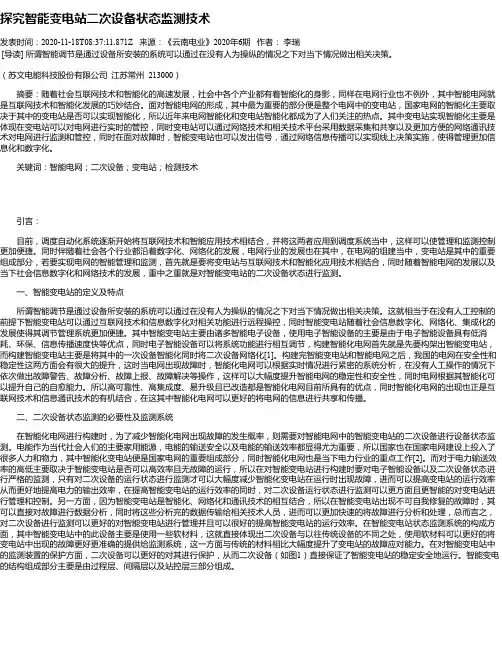

探究智能变电站二次设备状态监测技术发表时间：2020-11-18T08:37:11.871Z 来源：《云南电业》2020年6期作者：李瑞[导读] 所谓智能调节是通过设备所安装的系统可以通过在没有人为操纵的情况之下对当下情况做出相关决策。

（苏文电能科技股份有限公司江苏常州 213000）摘要：随着社会互联网技术和智能化的高速发展，社会中各个产业都有着智能化的身影，同样在电网行业也不例外，其中智能电网就是互联网技术和智能化发展的巧妙结合。

面对智能电网的形成，其中最为重要的部分便是整个电网中的变电站，国家电网的智能化主要取决于其中的变电站是否可以实现智能化，所以近年来电网智能化和变电站智能化都成为了人们关注的热点。

其中变电站实现智能化主要是体现在变电站可以对电网进行实时的管控，同时变电站可以通过网络技术和相关技术平台采用数据采集和共享以及更加方便的网络通讯技术对电网进行监测和管控，同时在面对故障时，智能变电站也可以发出信号，通过网络信息传播可以实现线上决策实施，使得管理更加信息化和数字化。

关键词：智能电网；二次设备；变电站；检测技术引言：目前，调度自动化系统逐渐开始将互联网技术和智能应用技术相结合，并将这两者应用到调度系统当中，这样可以使管理和监测控制更加便捷。

同时伴随着社会各个行业都沿着数字化、网络化的发展，电网行业的发展也在其中，在电网的组建当中，变电站是其中的重要组成部分，若要实现电网的智能管理和监测，首先就是要将变电站与互联网技术和智能化应用技术相结合，同时随着智能电网的发展以及当下社会信息数字化和网络技术的发展，重中之重就是对智能变电站的二次设备状态进行监测。

一、智能变电站的定义及特点所谓智能调节是通过设备所安装的系统可以通过在没有人为操纵的情况之下对当下情况做出相关决策。

这就相当于在没有人工控制的前提下智能变电站可以通过互联网技术和信息数字化对相关功能进行远程操控，同时智能变电站随着社会信息数字化、网络化、集成化的发展使得其调节管理系统更加便捷。

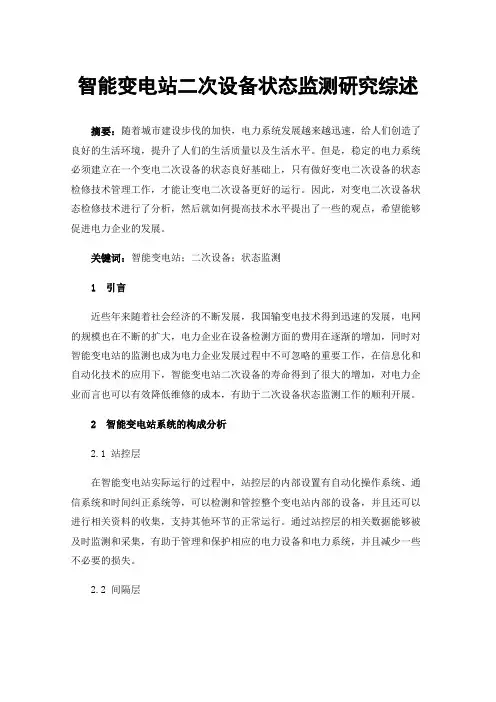

智能变电站二次设备状态监测研究综述摘要：随着城市建设步伐的加快，电力系统发展越来越迅速，给人们创造了良好的生活环境，提升了人们的生活质量以及生活水平。

但是，稳定的电力系统必须建立在一个变电二次设备的状态良好基础上，只有做好变电二次设备的状态检修技术管理工作，才能让变电二次设备更好的运行。

因此，对变电二次设备状态检修技术进行了分析，然后就如何提高技术水平提出了一些的观点，希望能够促进电力企业的发展。

关键词：智能变电站；二次设备；状态监测1 引言近些年来随着社会经济的不断发展，我国输变电技术得到迅速的发展，电网的规模也在不断的扩大，电力企业在设备检测方面的费用在逐渐的增加，同时对智能变电站的监测也成为电力企业发展过程中不可忽略的重要工作，在信息化和自动化技术的应用下，智能变电站二次设备的寿命得到了很大的增加，对电力企业而言也可以有效降低维修的成本，有助于二次设备状态监测工作的顺利开展。

2 智能变电站系统的构成分析2.1 站控层在智能变电站实际运行的过程中，站控层的内部设置有自动化操作系统、通信系统和时间纠正系统等，可以检测和管控整个变电站内部的设备，并且还可以进行相关资料的收集，支持其他环节的正常运行。

通过站控层的相关数据能够被及时监测和采集，有助于管理和保护相应的电力设备和电力系统，并且减少一些不必要的损失。

2.2 间隔层对于智能变电站系统中的间隔层而言，其主要构成装置能够对智能变电站进行监测控制，对电力企业进行继电保护，发生故障时能够进行录波的二次电气设备，通过相关信息数据的运用能够推动设备的正常运行，通过借助线缆的作用来实现与过程层的信息共享。

2.3 过程层在过程层的组成中，主要包含了一些智能变电站的一次设备、智能化电气设备、智能终端等一些其他的设备，对智能变电站系统的正常运行有着关键性的作用。

通过这些设备的作用，能够帮助变电站完成电能运用、调配、运输、管控等一系列的工作，不断优化的一次设备和实际应用的非正式互感器，也能够帮助间隔层和过程层实现信息的传递。

智能变电站二次设备状态监测研究分析摘要：智能变电站，作为一种尚且处在发展过程中的电力系统的组成部分，在电力系统中发挥了重要的作用。

笔者分析了智能变电站的三种层次，同时也对二次设备状态监测研究的各种方面进行了分析，发现研究主要侧重在告警处理和故障诊断上。

关键词：智能变电站；二次设备状态监测智能电网是在电网技术向前发展的过程中，必然会呈现出的一种新的技术方式，它代表了新的电网技术向前发展的趋势。

它的发展，已经延续到了电网网架建设，电网运行控制，通讯信息平台建设以及其他方面之中，带动了其他环节的向前发展。

从目前电网发展的状况来说，电网运行过程中安全性的问题，成了电网工作人员、电力用户以及电力系统的研究者关注的重点和焦点，人们越来越重视用电过程中的安全性问题，越来越重视资源的优化程度。

同时，电网工作人员也在研究提高电网运行效率的问题，力图在工作的过程中，获得更多的经济效益。

智能电网的可操作程序虽然比较广泛，但是在操作的具体过程中，由于这种技术还在起步的阶段，把这种技术全部应用在某些领域，还具有一定程度上的不完善性。

同时，在发展过程中的调度自动化系统，对智能电网提出了更高的要求，尤其在智能变电站的设备状态监测上，工作人员需要加强传统变电站所忽视的二次设备状态监测技术研究，提高智能变电站二次设备状态监测的能力。

一、智能变电站的系统组成在智能变电站技术导则中，详细解释了什么是智能变电站，以及智能变电站的系统构成。

智能变电站是一种具有高级功能的变电站，它运用了环境保护型、高技术发展性以及成果可靠性的智能设备，要求在这个过程中实现信息的数字化共享、沟通交流平台的网络化、信息传递的及时性。

从而来实现智能变电站在收集、测量、控制、保护、计量和监测方面的基本功能，并且，使得智能变电站的工作人员可以根据自己的需要来实时进行自动化的控制，减少工作人员的工作负担，使自动化装置实现智能化的调节，达到电网处于最佳运行状态的目的。
