变电设备状态监测系统的设计方案

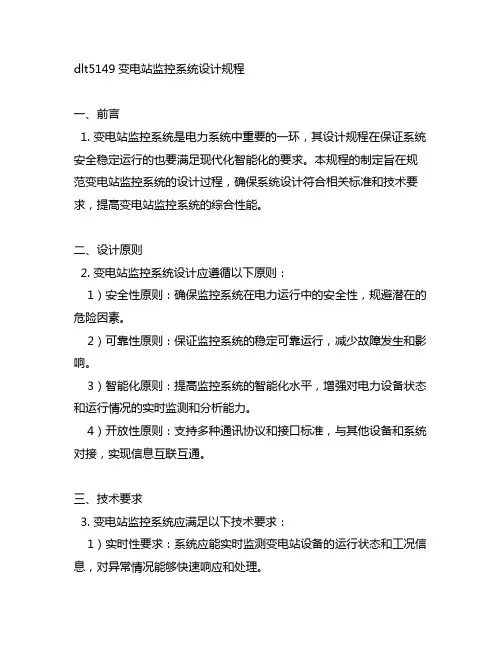

dlt5149变电站监控系统设计规程一、前言1. 变电站监控系统是电力系统中重要的一环，其设计规程在保证系统安全稳定运行的也要满足现代化智能化的要求。

本规程的制定旨在规范变电站监控系统的设计过程，确保系统设计符合相关标准和技术要求，提高变电站监控系统的综合性能。

二、设计原则2. 变电站监控系统设计应遵循以下原则：1）安全性原则：确保监控系统在电力运行中的安全性，规避潜在的危险因素。

2）可靠性原则：保证监控系统的稳定可靠运行，减少故障发生和影响。

3）智能化原则：提高监控系统的智能化水平，增强对电力设备状态和运行情况的实时监测和分析能力。

4）开放性原则：支持多种通讯协议和接口标准，与其他设备和系统对接，实现信息互联互通。

三、技术要求3. 变电站监控系统应满足以下技术要求：1）实时性要求：系统应能实时监测变电站设备的运行状态和工况信息，对异常情况能够快速响应和处理。

2）可靠性要求：系统应具备高可靠性和可用性，确保在异常情况下能够自动切换到备用系统，保障电力供应的连续性。

3）数据准确性：监控系统获取的数据应准确无误，能够真实反映设备运行情况，为运维人员提供可靠的依据。

4）信息安全：系统应具备完善的信息安全保护机制，防范各类网络攻击和数据泄露风险。

四、系统组成4. 变电站监控系统主要由以下几个部分组成：1）数据采集模块：负责从变电站设备中采集数据，并将数据传输至监控中心。

2）监控中心：包括数据处理与存储模块、显示与操作模块，负责接收、处理、存储和显示监控数据。

3）通讯模块：负责与其他系统或设备进行通讯对接，实现信息传输和共享。

4）传感器和执行器：用于监测和控制变电站设备运行状态，将数据反馈给监控中心，并执行远程控制命令。

五、系统设计5. 变电站监控系统设计应遵循以下步骤：1）需求分析：了解用户需求，明确系统功能和性能要求，确定系统的基本功能结构和工作原理。

2）系统架构设计：设计系统的整体结构和各模块之间的关联，确定系统的功能模块和通讯接口。

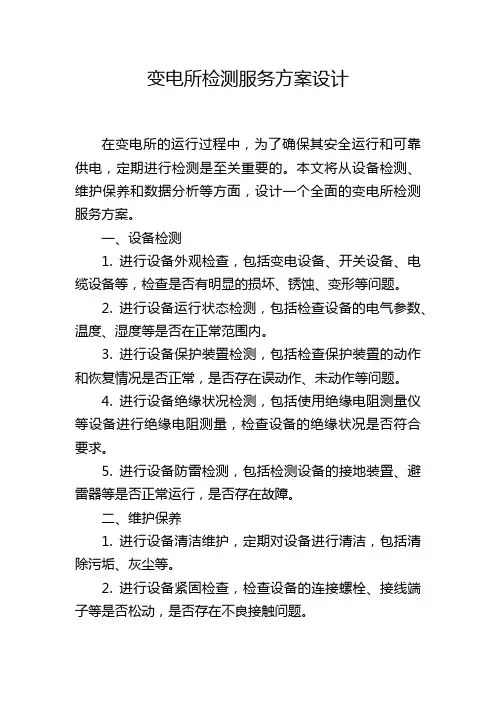

变电所检测服务方案设计在变电所的运行过程中，为了确保其安全运行和可靠供电，定期进行检测是至关重要的。

本文将从设备检测、维护保养和数据分析等方面，设计一个全面的变电所检测服务方案。

一、设备检测1. 进行设备外观检查，包括变电设备、开关设备、电缆设备等，检查是否有明显的损坏、锈蚀、变形等问题。

2. 进行设备运行状态检测，包括检查设备的电气参数、温度、湿度等是否在正常范围内。

3. 进行设备保护装置检测，包括检查保护装置的动作和恢复情况是否正常，是否存在误动作、未动作等问题。

4. 进行设备绝缘状况检测，包括使用绝缘电阻测量仪等设备进行绝缘电阻测量，检查设备的绝缘状况是否符合要求。

5. 进行设备防雷检测，包括检测设备的接地装置、避雷器等是否正常运行，是否存在故障。

二、维护保养1. 进行设备清洁维护，定期对设备进行清洁，包括清除污垢、灰尘等。

2. 进行设备紧固检查，检查设备的连接螺栓、接线端子等是否松动，是否存在不良接触问题。

3. 进行设备润滑维护，对液压设备、机械传动装置等进行润滑检查，确保设备运行平稳。

4. 进行设备散热检查，检查设备的散热系统是否正常运行，是否存在散热不良的问题。

三、数据分析1. 对设备检测数据进行统计分析，比较不同时间段的数据变化情况，及时发现设备运行状态的异常。

2. 建立设备运行数据库，对设备运行数据进行保存和管理，方便后续的查询和分析。

3. 对设备运行数据进行趋势分析，预测设备未来的运行状态，帮助制定相应的预防维护计划。

4. 分析设备检测数据与设备故障之间的关系，找出故障的原因和规律，并提出相应的解决方案。

四、其他服务1. 提供设备维修服务，对发现的故障设备进行及时的维修和更换，确保设备的正常运行。

2. 提供设备升级改造服务，随着技术的进步和设备的老化，为客户提供设备升级改造方案，提高设备的运行效率和可靠性。

3. 提供设备培训服务，对客户的运维人员进行设备操作和维护保养的培训，提高其相关知识和技能。

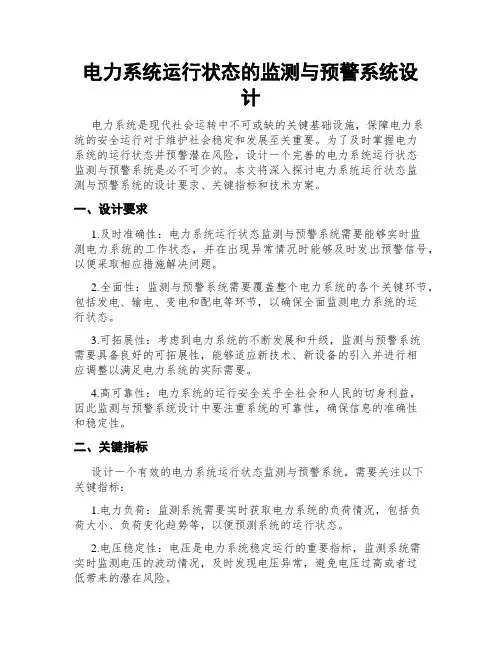

电力系统运行状态的监测与预警系统设计电力系统是现代社会运转中不可或缺的关键基础设施，保障电力系统的安全运行对于维护社会稳定和发展至关重要。

为了及时掌握电力系统的运行状态并预警潜在风险，设计一个完善的电力系统运行状态监测与预警系统是必不可少的。

本文将深入探讨电力系统运行状态监测与预警系统的设计要求、关键指标和技术方案。

一、设计要求1.及时准确性：电力系统运行状态监测与预警系统需要能够实时监测电力系统的工作状态，并在出现异常情况时能够及时发出预警信号，以便采取相应措施解决问题。

2.全面性：监测与预警系统需要覆盖整个电力系统的各个关键环节，包括发电、输电、变电和配电等环节，以确保全面监测电力系统的运行状态。

3.可拓展性：考虑到电力系统的不断发展和升级，监测与预警系统需要具备良好的可拓展性，能够适应新技术、新设备的引入并进行相应调整以满足电力系统的实际需要。

4.高可靠性：电力系统的运行安全关乎全社会和人民的切身利益，因此监测与预警系统设计中要注重系统的可靠性，确保信息的准确性和稳定性。

二、关键指标设计一个有效的电力系统运行状态监测与预警系统，需要关注以下关键指标：1.电力负荷：监测系统需要实时获取电力系统的负荷情况，包括负荷大小、负荷变化趋势等，以便预测系统的运行状态。

2.电压稳定性：电压是电力系统稳定运行的重要指标，监测系统需实时监测电压的波动情况，及时发现电压异常，避免电压过高或者过低带来的潜在风险。

3.频率稳定性：电力系统的频率稳定性是确保电力设备正常运行的重要指标，监测系统需要实时监测并对频率异常情况进行预警处理。

4.电流异常：监测系统需要实时监测电力系统中的电流情况，对于电流过大、过载等异常情况能够及时发出预警信号。

5.设备状态：监测系统需要监测电力系统中的各类设备的运行状态，包括发电机组、变压器、开关设备等，实时掌握设备的运转情况，以便预测设备故障可能并采取相应维护措施。

三、技术方案为了实现对电力系统运行状态的准确监测与及时预警，可以采用以下技术方案：1.传感器技术：通过在电力系统中布置各类传感器，实时采集系统的关键参数，如电压、电流、温度等，将采集到的数据传输给监测系统进行处理与分析。

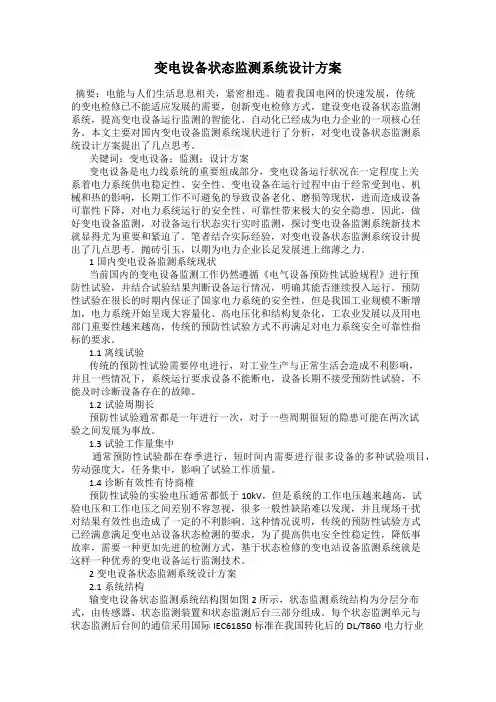

变电设备状态监测系统设计方案摘要：电能与人们生活息息相关，紧密相连。

随着我国电网的快速发展，传统的变电检修已不能适应发展的需要，创新变电检修方式，建设变电设备状态监测系统，提高变电设备运行监测的智能化、自动化已经成为电力企业的一项核心任务。

本文主要对国内变电设备监测系统现状进行了分析，对变电设备状态监测系统设计方案提出了几点思考。

关键词：变电设备；监测；设计方案变电设备是电力线系统的重要组成部分，变电设备运行状况在一定程度上关系着电力系统供电稳定性、安全性。

变电设备在运行过程中由于经常受到电、机械和热的影响，长期工作不可避免的导致设备老化、磨损等现状，进而造成设备可靠性下降，对电力系统运行的安全性、可靠性带来极大的安全隐患。

因此，做好变电设备监测，对设备运行状态实行实时监测，探讨变电设备监测系统新技术就显得尤为重要和紧迫了。

笔者结合实际经验，对变电设备状态监测系统设计提出了几点思考。

抛砖引玉，以期为电力企业长足发展进上绵薄之力。

1国内变电设备监测系统现状当前国内的变电设备监测工作仍然遵循《电气设备预防性试验规程》进行预防性试验，并结合试验结果判断设备运行情况，明确其能否继续投入运行。

预防性试验在很长的时期内保证了国家电力系统的安全性，但是我国工业规模不断增加，电力系统开始呈现大容量化、高电压化和结构复杂化，工农业发展以及用电部门重要性越来越高，传统的预防性试验方式不再满足对电力系统安全可靠性指标的要求。

1.1离线试验传统的预防性试验需要停电进行，对工业生产与正常生活会造成不利影响，并且一些情况下，系统运行要求设备不能断电，设备长期不接受预防性试验，不能及时诊断设备存在的故障。

1.2试验周期长预防性试验通常都是一年进行一次，对于一些周期很短的隐患可能在两次试验之间发展为事故。

1.3试验工作量集中通常预防性试验都在春季进行，短时间内需要进行很多设备的多种试验项目，劳动强度大，任务集中，影响了试验工作质量。

智慧变电站监控子系统安装设计方案智慧变电站监控子系统是基于现代信息技术的智能化监控系统，用于监测变电站各个设备的运行状态、数据采集和数据分析。

本文将对智慧变电站监控子系统的安装设计方案进行详细介绍。

一、系统结构设计智慧变电站监控子系统的结构设计包括硬件和软件两个方面。

硬件方面，包括监控设备和传感器。

监控设备主要由监控服务器、视频监控终端和网络设备组成。

传感器用于采集变电站各种设备的运行参数，包括温度、湿度、电流和电压等。

软件方面，包括监控系统软件和数据分析软件。

监控系统软件用于实时监测变电站设备的运行状态和数据采集。

数据分析软件用于对采集到的数据进行分析和处理，生成相关的报表和统计信息。

二、监控设备的安装1. 首先确定监控设备的布放位置。

监控服务器应放置在变电站的控制室内，以便于操作和维护。

视频监控终端应布放在变电站的各个关键位置，能够全方位地监视变电站的运行情况。

2. 进行网络设备的安装和配置。

监控系统需要通过网络实现数据的采集和传输，因此需要安装网络交换机和路由器，并进行相应的网络配置。

保证监控设备之间的数据传输畅通。

3. 进行监控设备的连接和配置。

监控服务器和视频监控终端需要连接到网络设备上，以实现数据的传输。

同时进行监控系统软件的安装和配置，设置相应的参数和权限。

三、传感器的安装1. 根据变电站的设备类型和布局，确定传感器的数量和种类。

不同的设备需要采集不同的参数，因此需要选择适合的传感器。

2. 安装传感器时要注意选择合适的安装位置，保证传感器与被测设备之间的接触良好，并且不会受到外界干扰。

传感器的安装应该尽量避免在高温、潮湿等恶劣环境下，以免影响传感器的工作。

3. 进行传感器的连线和接口配置。

传感器与监控设备之间需要通过连线进行连接，同时要根据传感器的特性进行相应的接口配置，以实现数据的准确采集。

四、监控系统软件的配置1. 进行监控系统软件的安装和数据库的配置。

根据监控系统的要求，选择合适的软件进行安装，并进行相应的参数配置。

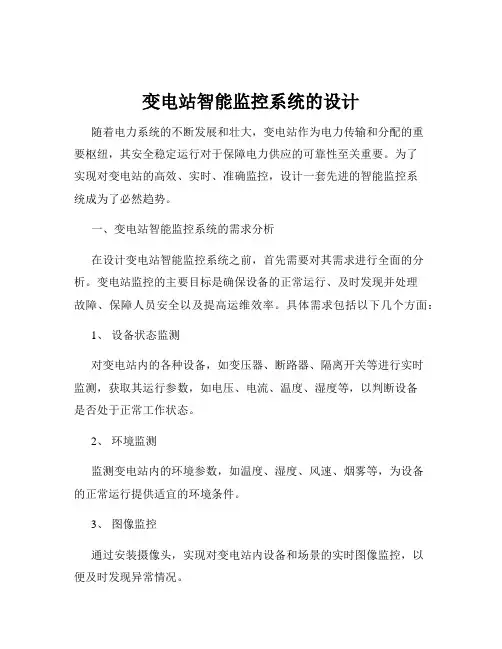

变电站智能监控系统的设计随着电力系统的不断发展和壮大，变电站作为电力传输和分配的重要枢纽，其安全稳定运行对于保障电力供应的可靠性至关重要。

为了实现对变电站的高效、实时、准确监控，设计一套先进的智能监控系统成为了必然趋势。

一、变电站智能监控系统的需求分析在设计变电站智能监控系统之前，首先需要对其需求进行全面的分析。

变电站监控的主要目标是确保设备的正常运行、及时发现并处理故障、保障人员安全以及提高运维效率。

具体需求包括以下几个方面：1、设备状态监测对变电站内的各种设备，如变压器、断路器、隔离开关等进行实时监测，获取其运行参数，如电压、电流、温度、湿度等，以判断设备是否处于正常工作状态。

2、环境监测监测变电站内的环境参数，如温度、湿度、风速、烟雾等，为设备的正常运行提供适宜的环境条件。

3、图像监控通过安装摄像头，实现对变电站内设备和场景的实时图像监控，以便及时发现异常情况。

4、数据采集与传输能够准确、快速地采集各种监测数据，并将其可靠地传输到监控中心。

5、故障诊断与预警能够对采集到的数据进行分析处理，及时诊断出设备故障，并发出预警信号，以便采取相应的措施。

6、远程控制支持远程控制设备的操作，如开关的分合、设备的启停等。

7、安全防范具备入侵检测、火灾报警等安全防范功能，保障变电站的安全。

8、数据分析与报表生成对监测数据进行分析处理，生成各种报表，为运维决策提供数据支持。

二、系统总体架构设计基于上述需求分析，变电站智能监控系统的总体架构可以分为感知层、传输层和应用层三个部分。

1、感知层感知层主要由各种传感器、摄像头等监测设备组成，负责采集变电站内的设备状态、环境参数和图像等信息。

传感器可以采用智能传感器，具备数据采集、处理和传输功能，能够将采集到的数据以数字信号的形式传输给上层系统。

2、传输层传输层负责将感知层采集到的数据传输到应用层。

传输方式可以采用有线通信（如以太网、光纤等）和无线通信（如 4G、5G 等）相结合的方式，以满足不同场景下的数据传输需求。

变电所监控系统电气设备状态实时监测一、背景随着现代电网的建设和发展，电力系统中的变电所数量不断增加，变电所多处于人迹罕至的地方，常常面临环境恶劣，运维难度大等问题。

因此，变电所的安全运行和设备维护显得尤为重要。

变电所监控系统可以实时监测电气设备的状态，提供预警和保障电网的安全运行。

二、变电所监控系统的组成变电所监控系统由主控制器、监测装置、信号传输模块、告警输出以及数据处理系统等多个部分组成。

1.主控制器：主控制器扮演着最重要的角色。

它从监测装置中收集采集到的数据，并对其进行处理，输出各种有用的信息。

主控制器还可以与其它单元通讯，例如配电自动化系统、配电管理系统和远程监测系统等。

2.监测装置：监测装置是变电所监测系统的核心部分。

它可以使用多种技术来收集变电所的电气设备数据，例如可编程逻辑控制器、传感器、测量仪表和集中监测系统等。

3.信号传输模块：信号传输模块用于传输监测装置采集到的数据。

通常采用以太网、GPRS、WIFI等通信方式。

4.告警输出：告警输出可以把系统采集到的重要数据传输给相关人员（如维护工程师），以便及时采取必要的措施，防止电力设备发生故障、事故等问题。

5.数据处理系统：数据处理系统提供了数据管理、数据分析、数据处理、维护管理等方面的支持和工具。

数据处理系统通常与变电所监测系统的其它部分紧密地结合起来，以确保系统正常运行。

三、变电所监控系统的优势1.实时监测：变电所监控系统能够实时监测电气设备的状态，及时发现异常故障，给相关人员提供及时的预警信息，防止设备损坏。

2.精准诊断：监测装置采集到的真实数据，结合数据处理系统的算法进行计算，可以精准地诊断设备异常，让维护人员更快地做出准确的处理。

3.运维效率高：变电所监控系统自动化程度高，可以节约人力和成本，提高变电所的运维效率。

4.可远程监管：系统采用先进的通讯技术，让维护人员可以随时随地远程监管变电所的运营情况，实现变电所的无人值守。

四、总结目前，变电所监控系统已经得到广泛应用，实时监测电气设备状态的重要性已经越来越被人们所认可。

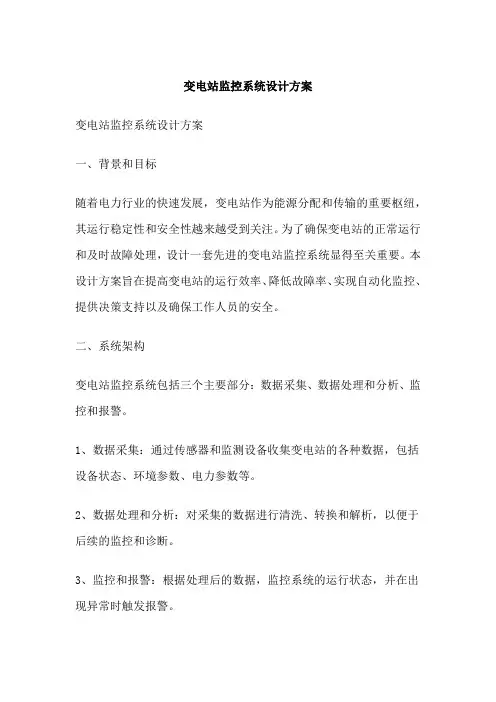

变电站监控系统设计方案变电站监控系统设计方案一、背景和目标随着电力行业的快速发展，变电站作为能源分配和传输的重要枢纽，其运行稳定性和安全性越来越受到关注。

为了确保变电站的正常运行和及时故障处理，设计一套先进的变电站监控系统显得至关重要。

本设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。

二、系统架构变电站监控系统包括三个主要部分：数据采集、数据处理和分析、监控和报警。

1、数据采集：通过传感器和监测设备收集变电站的各种数据，包括设备状态、环境参数、电力参数等。

2、数据处理和分析：对采集的数据进行清洗、转换和解析，以便于后续的监控和诊断。

3、监控和报警：根据处理后的数据，监控系统的运行状态，并在出现异常时触发报警。

三、主要功能1、设备监控：监测设备的运行状态，包括电压、电流、功率因数等电力参数，以及设备温度、振动等运行状态。

2、环境监控：实时监测变电所的环境参数，如温度、湿度、空气质量等。

3、报警系统：设定报警阈值，当监测数据超过阈值时，触发报警并通知相关人员。

4、数据存储和分析：存储监测数据，进行长期数据分析，为设备维护和故障预防提供支持。

5、远程监控：通过互联网技术，实现在线远程监控，便于管理和维护。

四、系统特点1、高度自动化：本系统能够大幅降低人工巡检成本，实现24小时无人值守的自动化监控。

2、高可靠性：采用防雷、防电磁干扰等措施，确保系统的稳定运行。

3、可扩展性：系统设计灵活，便于扩展和升级，适应未来变电站的发展需求。

五、总结本变电站监控系统设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。

通过实时监测设备状态和环境参数，能够及时发现潜在问题并触发报警，从而有效预防故障发生。

此外，数据的长期存储和分析可以为设备的维护和升级提供重要参考。

该系统的实施将有助于提高变电站的管理水平和维护效率，满足电力行业不断发展的需求。
