第七章高压电气设备的选择

10.5kv/0.4kv供电系统第二章设计指标一．供电可靠性。

电解车间负荷性质属二级负荷，系统应能保证不间断供电。

二．电压质量合格。

电源电压应高出设备额定电压5%，高出的5%补偿变压器满载时一二次线圈的阻抗引起的压降，所以高压侧取10.5kv,低压侧取0.4kv。

三．功率因素提高到0.95以上，本次设计只计算无功补偿容量。

第三章设计需要的原始资料一．电解车间共设置两个低压配电室，安置容量各1440kw。

二．10kv高压电动机8台，每台630kw三．青铝220kv母线处短路容量，最大6558MV A,最小3406MV A。

四．高压配电室进线电缆长0.452km,到变压器电缆长0.225km，到高压电动机电缆长0.05km。

第四章主接线的选择一次接线系统的设计应满足下列基本要求：1．能满足用电设备的供电可靠性及对电能质量的要求；2．接线应简单，清晰，操作安全，维修方便，运行灵活；3．节约投资，经济合理，长期运行费用低；4．考虑发展，留有扩建可能性。

现拟定三套方案，比较之后选出最优方案。

方案一。

单电源单母线主接线；方案二。

双电源单母线主接线；方案三。

双电源单母线分段主接线；电解车间属二级负荷，要求有两回线路供电，才能满足用点设备的供电可靠性，因此方案一淘汰。

方案二为单母线主接线，如果母线发生故障，则低压配电室失去电源，不满足供电可靠性，而且不便于停电检修，因此将方案二淘汰。

方案三为但母线分段，分裂运行，低压配电室分别从两段母线降压后受电，两路电源互为备用，因此可靠性满足要求，所以选方案三。

第五章系统运行方式正常运行方式：10kv1#,2#进线分别带一，二段母线，母联断开，分裂运行。

备用运行方式：一条进线带一条母线，经母联带另一条母线。

正常运行方式下母联断路器设有自投回路，当某一段母线失电之后，母联自投，若投到故障电上则保护启动，母联断开，若自投成功，0.5秒后母联保护回路退出，两段母线变成单母线主接线方式。

高压用电设备安全要求高压用电设备是指额定电压超过1000V的电气设备，由于其工作电压较高，所以在使用过程中需要严格遵循一些安全要求。

以下将从设备的选择、安装、操作、维护和检测等方面详细介绍高压用电设备的安全要求。

一、设备选择：1.根据工作场所和工作环境的具体情况，选择合适的高压用电设备。

设备应具备可靠性强、维护方便、耐用等特点。

2.选择合适的额定电压和额定电流的设备，以适应不同的工作场所和负荷要求。

3.设备应符合国家相关标准和技术规范要求，如GB3804-2004《高压交流断路器》、GB11022-2011《高压交流开关设备和控制设备的封装、结构和电气性能要求》等。

二、设备安装：1.设备应安装在干燥、通风良好的地方，避免受到外界湿度和气候等因素的影响。

2.设备应安装在坚固的支架或固定设备上，确保设备的稳定性和可靠性。

3.安装设备时应注意设备的接地，确保电气设备的安全接地，以防止漏电和感应电。

4.设备的安装应符合国家和地方电气安装规范要求，如《电气装置施工及验收规范》等。

三、设备操作：1.操作人员应穿防静电服，并佩戴防爆手套、耐酸碱、绝缘性好的安全鞋等，确保人身安全。

2.在操作设备之前，应仔细阅读设备的使用说明书，熟悉设备的工作原理和操作步骤。

3.严禁在设备工作过程中触摸设备的带电部件，以防止电击事故的发生。

4.设备的操作应由专业人员进行，且需要经过相关培训和考核合格后方可操作。

5.操作时，应根据需要切断设备的电源，避免工作过程中发生意外。

四、设备维护：1.定期检查设备的绝缘性能，确保设备绝缘材料的正常运行状态，如绝缘胶套、绝缘子等。

2.定期检查设备的接地情况，确保设备的安全接地。

3.定期清洁设备的外观和内部零部件，避免积尘和杂物对设备的影响。

4.设备的维修和更换零部件应由专业人员进行，严禁非专业人员进行操作。

五、设备检测：1.定期进行设备的电气绝缘测试，以确保设备的绝缘性能符合要求。

2.定期进行设备的运行状态检测，以判断设备的运行是否正常。

阳城电厂电气专业人员专业知识培训计划培训对象：阳城电厂从事电气专业及相关人员培训形式：自学培训目的：按照专业技能要求，加强专业人员的业务知识学习，以提高电厂电气专业人员的业务技术素质。

培训内容：《电机运行技术》、《电气设备及运行维护》、《电力系统继电保护》另附：培训教学大纲《电机运行技术》第一章：变压器的工作原理和基本结构【掌握】第一节变压器的基本工作原理和类型【知识点】①变压器的基本工作原理和类型【掌握】第二节变压器的基本结构【知识点】①变压器各组成部分的功能和特点【掌握】第三节变压器的铭牌【知识点】①额定值的物理意义，额定容量与一、二次额定电压和额定电流之间的关系思考题：1—6第二章：单相变压器的运行原理【掌握】第一节电流互感器及电压互感器【知识点】①变压器一次侧电动势方程②一次和二次绕组感应电动势的公式③变比的意义④空载电流⑤空载损耗⑥向量图【了解】第二节：单相变压器的负载运行【知识点】①磁动势平衡方程式②电动势平衡方程式【了解】第三节变压器参数的测定【知识点】①空载试验②短路试验【掌握】第四节变压器的运行特性【知识点】①电压变化率②效率思考题：12、3、4、5、6、7、13、14第三章：三相变压器【掌握】第一节三相变压器的磁路系统和电路系统【知识点】①三相变压器的磁路系统②三相变压器的电路系统及联结组标号【了解】第二节绕组联结方式和磁路系统对电动势波形的影响【了解】第三节其他变压器思考题：1——5第四章变压器的并联运行【掌握】第一节变压器的并联运行【知识点】①并联运行的主要优点②并联运行的条件③并联条件不满足时的并联运行问题【掌握】第二节变压器正常运行的监视【知识点】①变压器监视的目的②变压器监视的类型【掌握】第三节变压器的过负荷运行【知识点】①变压器的发热与冷却②变压器的过负荷运行【了解】第四节变压器的暂态过程【知识点】①变压器空载合闸②变压器突然短路【大体了解】第五节三相变压器的不对称运行【掌握】第六节变压器的常见故障类型【知识点】①各种故障原因、现象及处理方法思考题：1——17第五章同步发电机的工作原理和基本结构【掌握】第一节三相同步发电机的工作原理和类型【知识点】①三相同步发电机的基本工作原理②同步发电机的铭牌③同步发电机的类型【掌握】第二节三相同步发电机的基本结构【知识点】①同步发电机各组成部分的作用和特点【掌握】第三节同步发电机的辅助系统【知识点】①励磁系统的组成及主要方式②冷却系统③油密封系统思考题：1——8第六章交流绕组及其电动势和磁动势【了解】第一节交流绕组的基本知识【了解】第二节交流绕组的电动势【了解】第三节交流绕组的基波磁动势第七章同步发电机的运行原理【掌握】第一节同步发电机的空载运行【了解】第二节对称负载时的电枢反应【知识点】①电枢反应的概念②不同内功率因数角时的电枢反应【了解】第三节同步发电机的电动方程式和向量图【掌握】第四节同步发电机的运行特性【知识点】①短路特性和短路比②外特性③调整特性【掌握】第五节同步发电机的损耗与效率【知识点】①损耗的种类②效率思考题：1、2、3第八章同步发电机的并联运行【掌握】第一节同步发电机并列的方法和条件【知识点】①理想并列条件②实际并列条件③准同步法并列操作的方法和步骤【了解】第二节有功功率的调节和静态稳定【了解】第三节无功功率的调节和V型曲线【掌握】第四节同步发电机正常运行的监视【知识点】①运行监视范围②对发电机绕组和铁芯温度的监视③对冷却介质、轴密封、绝缘状况以及集电环的监视【大体了解】第五节调相运行和调相机思考题：1、2、3、5、7、8、9、10第九章同步发电机的突然短路及异常运行【了解】第一节同步发电机三相突然短路【了解】第二节同步发电机不对称运行【掌握】第三节同步发电机的失磁运行【知识点】①失磁的物理过程②失磁运行的不良影响③失磁运行的处理措施【了解】第四节同步发电机常见故障类型思考题：5、9第十章三相异步电动机的基本结构和工作原理【掌握】第一节三相异步电动机的基本结构【知识点】①异步电动机的分类②定子、转子【掌握】第二节三相异步电动机的工作原理【知识点】①工作原理、转差率②异步电动机的三种运行状态思考题：1——６第十一章三相异步电动机的运行原理【掌握】第一节三相异步电动机运行时的物理状况【知识点】①三相异步电动机的基本方程式【掌握】第二节电磁转矩与机械特性【知识点】①异步电动机的功率平衡方程式②电动机的转矩平衡方程式③电磁转矩Ｔ的物理表达式、机械特性、人为机械特性思考题：1——７第十二章异步电动机的起动与运行【掌握】第一节三相异步电动机的起动【知识点】①直接起动的性能②笼式异步电动机的起动③三相绕线式异步电动机的起动【掌握】第二节三相异步电动机的调速【知识点】①变极调速②变频调速③改变转差率ｓ的调速【掌握】第三节异步电动机的制动【知识点】①能耗制动②反接制动③反馈制动【掌握】第四节三相异步电动机的异常运行及常见故障【知识点】①异步电动机的异常运行②常见故障及处理③电动机的运行监视【了解】第五节单相异步电动接线方式思考题：1、2、3、5、6、7第十三章直流电机的工作原理和基本结构【掌握】第一节直流电机的基本结构【掌握】第二节直流电机的工作原理【知识点】①直流发电机的工作原理②直流电动机的工作原理【掌握】第三节直流电机的铭牌思考题：1——6第十四章直流发电机【掌握】第一节直流发电机的基本方程【知识点】①直流发电机的励磁方式②直流发电机的基本方程式【了解】第二节直流发电机的运行特性【知识点】①空载特性②外特性③调整特性【了解】第三节并励直流发电机的自励条件思考题：3、4第十五章直流电动机【掌握】第一节直流电动机的基本方程式【知识点】①电动势平衡方程式②转矩平衡方程式③功率平衡方程式【了解】第二节直流电动机的运行【了解】第三节直流电动机的调速思考题：1、2、3第十六章微特电机及感应调压器【了解】第一节微特电机的特点及类型【大体了解】第二节伺服电动机【大体了解】第三节测速电机【大体了解】第四节感应调压器思考题：1、3、4、5、6《电气设备及运行维护》第一章：绪论【了解】第一节我国电力工业的发展概况【了解】第二节发电厂和变电所的类型【掌握】第三节发电厂、变电所电气设备概述【知识点】①常用一次设备的符号与用途②电气设备的主要额定参数思考题：1—3第二章：电弧与电气触头的基本知识【了解】第一节电弧的形状与熄灭【了解】第二节交流电弧的特性与熄灭【掌握】第三节开关电器中熄灭交流电弧的基本方法【知识点】①开关电器中采用的灭弧方法【掌握】第四节电气触头的基本知识【知识点】①触头的接触电阻②触头的动稳定与热稳定③触头的分类及其结构思考题：1、2、3、6、7、8、9、10、11、12第三章：开关电器【掌握】第一节概述【知识点】①开关电器的种类【掌握】第二节高压断路器【知识点】①高压断路器的用途和要求②高压断路器的分类和特点③高压断路器的技术参数和型号④高压断路器的基本结构和工作原理【了解】第三节高压断路器的操动机构【掌握】第四节隔离开关【知识点】①隔离开关的作用与要求②隔离开关的技术参数、分类与型号【掌握】第五节高压熔断器【知识点】①熔断器的作用与特点②高压熔断器的基本结构和工作原理③高压熔断器的分类和技术参数【掌握】第六节高压负荷开关【知识点】①高压负荷开关的用途与类型【了解】第七节自动重合器与自动分段器思考题：12、3、4、7、8、9、10、11第四章互感器【掌握】第一节互感器的作用及工作特性【知识点】①互感器与系统的连接②互感器的作用③互感器的工作特性【掌握】第二节电流互感器【知识点】①电流互感器的准确级和额定容量②电流互感器的接线方式③电流互感器的结构类型和型号④电流互感器的配置原则和使用注意事项【掌握】第三节电压互感器【知识点】①电磁式电压互感器的结构类型和型号②电容式电压互感器的结构类型③电压互感器的准确度级和容量④电压互感器的连接方式⑤电压互感器的配置原则思考题：1——5、7——16第五章短路电流实用计算【掌握】第一节短路的基本概念【知识点】①短路的定义及其种类②发生短路的原因及短路的后果【了解】第二节标么值【了解】第三节电力系统中各元件的电抗值的计算【了解】第四节短路电流计算的程序【了解】第五节由无限大容量电力系统供电的三相短路【了解】第六节由发电机供电的系统三相短路的实用计算【大体了解】第七节电力系统中各元件的序参数与序网络【大体了解】第八节不对称短路电流的计算思考题：1、2第六章载流导体的发热和电动力【了解】第一节概述【知识点】①发热和电动力对电气设备的影响【了解】第二节导体的长期发热【知识点】①提高导体载流量的措施【了解】第三节导体的短时发热【了解】第四节短路电流的电动力效应思考题：1、2、3、7第七章高压电气设备的选择【掌握】第一节高压电气设备选择的一般条件和原则【知识点】①按正常工作条件选择高压电气设备②按短路条件校验【掌握】第二节高压断路器、隔离开关、重合器和分段器的选择【知识点】①高压断路器的选择②隔离开关的选择【了解】第三节互感器的选择【知识点】①电流互感器的选择②电压互感器的选择【掌握】第四节高压熔断器的选择【知识点】①额定电流选择②额定电压选择③熔断器开断电校验【了解】第五节支柱绝缘子和穿墙套管的选择【了解】第六节母线和电缆的选择思考题：1、2、3第八章电气主接线与自用电【掌握】第一节电气主接线概述【知识点】①电气主接线的基本要求②电气主接线的基本类型③电气回路中开关电器的配置原则【掌握】第二节主接线的基本接线形式【知识点】①单母线接线②双母线接线③变压器母线组接线④桥型接线【了解】第三节发电厂和变电所主变压器的选择【了解】第四节电气主接线设计【掌握】第五节自用电及接线【知识点】①自用电的作用②厂用电率及厂用负荷分类③厂用供电电源及厂用电接线思考题：1、2、3、5、6、8、9、10、11、12、13 第九章配电装置【了解】第一节概述【了解】第二节配电装置的安全净距【了解】第三节屋内配电装置【了解】第四节屋外配电装置【了解】第五节成套配电装置思考题：1-6第十章接地装置【掌握】第一节接地装置的基本概念【知识点】①电气接地的基本概念②电气接地的作用及分类【了解】第二节接地装置的安装【知识点】①接地装置的敷设要求②接地装置的安装【了解】第三节接地电阻【知识点】①接地电阻的概念②各类电气装置的接地电阻思考题：1——5第十一章电气设备的运行操作【掌握】第一节倒闸操作的基本概念【知识点】①电气设备的状态②倒闸操作的概念③倒闸操作的组织措施和技术措施④保证安全的技术措施【掌握】第二节倒闸操作的条件、要求与基本规律【知识点】①倒闸操作必须具备的条件②倒闸操作的基本要求③断路器和隔离开关操作的规定④倒闸操作的基本规律【掌握】第三节倒闸操作票制度【知识点】①倒闸操作的作用②操作票的使用范围③执行操作票的程序④操作票的填写【掌握】第四节工作票制度【知识点】①工作票分类与签发②工作票填写要求③工作票审核制度与许可制度④工作票间断、转移制度⑤工作票负责人与终结验收制度思考题：1——10第十二章电力变压器的运行与维护【掌握】第一节变压器的负荷能力【知识点】①额定容量和负荷能力的基本概念②变压器的发热时的特点③变压器的绝缘老化④变压器的正常过负荷能力与事故过负荷【了解】第二节变压器的并列运行【知识点】①变压器并列运行的条件【掌握】第三节变压器的运行与维护【知识点】①变压器的投运与停运②变压器分接开关的运行与维护【掌握】第四节变压器的异常运行与分析【知识点】①声音异常②油温异常③油位异常④变压器外观异常⑤颜色、气味异常【了解】第五节单相异步电动接思考题：1、2、4、5、6、7、8第十三章高压配电装置的运行与维护【掌握】第一节高压断路器的运行与维护【知识点】①断路器正常运行的条件②断路器的巡视检查③高压断路器的异常运行及故障处理【掌握】第二节隔离开关的运行与维护【知识点】①隔离开关的正常巡视检查项目②隔离开关异常运行及分析③隔离开关的事故处理【掌握】第三节互感器的运行与维护【知识点】①电流互感器的运行及故障处理②电压互感器的运行及故障处理【掌握】第四节高压电容器的运行与维护【知识点】①高压电容器投入或退出运行的规定②电力电容器运行中的维护与检查③电力电容器的故障处理思考题：1——7《电力系统继电保护》第一章：继电保护概述【掌握】第一节继电保护的任务【知识点】①继电保护的基本任务【了解】第二节继电保护装置的基本原理、组成和分类【了解】第三节对继电保护的基本要求思考题：1—5第二章：继电保护的基础知识【掌握】第一节电流互感器及电压互感器【知识点】①电流互感器正方向规定②电流互感器误差③电压互感器接线方式④电压互感器误差⑤电压互感器与电流互感器的工作特点【掌握】第二节：变压器【知识点】①掌握电压变换器（T）、电流变换器（TJ）、电抗变换器（UR）的工作原理及特点【大体了解】第三节对称分量滤过器第四节幅值比较与相位比较第五节常用电磁型继电器和集成电路型过电流继电器第六节离散信号及系统第七节采样信号和采样处理第八节数字滤波第九节数字式继电保护算法第十节微机型继电保护装置的硬件系统及其作用原理思考题：1——4第三章：输电线路相间短路电流，电压保护【掌握】第一节无时限电流速断保护【知识点】①无时限电流速断保护作用原理及单相原理接线，保护范围②最大运行方式③最小运行方式④保护装置动作电流⑤中间继电器的作用【掌握】第二节限时电流速断保护【知识点】①限时电流速断保护的工作原理和接线【掌握】第三节定时限过电流保护【知识点】①定时限过电流保护作用原理，整定原则【了解】第四节电流保护的接线方式【掌握】第五节阶段式电流保护【知识点】①三段式电流保护工作原理及接线【掌握】第六节电流、电压联锁速断保护【知识点】①电流、电压联锁保护工作原理【了解】第七节电流电压保护的评价思考题：1、2、4、7、9、10第四章输电线路相间短路的方向电流保护【掌握】第一节方向问题的提出及方向电流保护【知识点】方向问题的提出和解决措施、单相原理接线图【大体了解】第二节功率方向继电器【大体了解】第三节功率方向继电器的接线方式【掌握】第四节非故障相电流的影响和按相起动【知识点】非故障相电流的影响【大体了解】第五节方向电流保护的整定计算思考题：1、4第五章输电线路接地保护【掌握】第一节中性点直接接地电网中单相接地故障的保护【知识点】①变压器中性点接地方式的选择②接地故障时零序分量的分布特点③零序电流保护的组成及多段式零序电流保护工作原理④增设零序方向电流保护的重要性【掌握】第二节小接地电流系统单相接地的保护【知识点】①单相接地的特点②中性点不接地系统单相接地故障的保护方式思考题：1、2、4、5、6、8、11第六章电网的距离保护【掌握】第一节距离保护的基本工作原理及组成元件【知识点】①距离保护的基本工作原理②距离保护的时限特性【大体了解】第二节阻抗继电器第三节方向阻抗继电器的特殊问题第四节阻抗继电器的接线方式第五节影响距离保护正确工作的因素第六节距离保护的整定计算第七节微机距离保护举例思考题：1第七章输电线路的差动保护和高频保护【掌握】第一节输电线路的纵联差动保护【知识点】①纵联差动保护的基本原理②不平衡电流【掌握】第二节光纤纵联差动保护【了解】第三节平行双回线路保护【掌握】第四节高频保护的基本原理【知识点】①高频保护的工作原理【掌握】第五节高频通道及高频信号类型【知识点】①高频通道的组成、工作方式及高频信号【了解】第六节方向高频保护【大体了解】第七节相差高频保护思考题：1、2、3第八章电力变压器保护【掌握】第一节电力变压器的故障类型、不正常运行状态及保护配置【知识点】①变压器故障②变压器装设的主要保护及作用【掌握】第二节气体保护【知识点】①气体保护的原理及组成②气体继电器的构造及工作原理③气体保护的原理接线【掌握】第三节变压器纵差保护【知识点】①纵差保护的原理及特点②速饱和变流器工作原理③BCH-2型差动继电器工作原理【掌握】第四节电流速断保护【掌握】第五节变压器相间短路的后备保护和过负荷保护【知识点】①复合电压起动的过电流保护②过电流保护和低电压起动的过电流保护③负序电流和单相低电压起动的过电流保护【掌握】第六节变压器的接地保护【知识点】①接地保护的原理【了解】第七节——第九节思考题：1、2、4、5、6、7、8、10、11、12第九章同步发电机保护【掌握】第一节发电机故障类型、不正常运行状态和保护方式【知识点】①发电机常见故障②发电机不正常工作状态③发电机保护配置【掌握】第二节发电机纵联差动保护【知识点】①纵联差动保护原理接线②参数整定【掌握】第三节同步发电机定子绕组匝间短路保护【知识点】①横差保护原理、作用及接线【掌握】第四节同步发电机定子绕组的接地保护【知识点】①定子单相接地故障的零序电压②反应基波零序电压的接地保护【了解】第五节——第十节【掌握】第十一节发电机变压器组保护特点【了解】第十二节微机型发电机变压器保护思考题：1——5第十章母线保护【掌握】第一节母线故障和装设母线保护的基本原则【掌握】第二节单母线保护【知识点】①母线完全电流差动保护的工作原理②母线不完全电流差动保护的工作原理【掌握】第三节双母线保护【知识点】①双母线固定连接的母线完全差动保护组成和工作原理【大体了解】第四节3/2接线断路器母线的保护【了解】第五节断路器失灵保护【了解】第六节微机型母线保护举例思考题：1、2、3、4、7、8、11第十一章厂用电气设备保护【掌握】第一节电动机的电流和电压保护【知识点】①异步电动机的故障和不正常运行状态②同步电动机的故障和不正常运行状态③电动机纵联差动保护的工作原理及接线④电流速断保护的原理及接线⑤负序电流保护的作用⑥电动机的堵转和正序过电流保护、接地保护的原理接线⑦电动机低电压保护和过电压保护的作用及动作值【掌握】第二节电动机的过热保护和温度电流保护【知识点】①电动接过热保护的意义②电动机温度电流保护的意义【了解】第三节同步电动机的失步保护和失磁保护【了解】第四节电力电容器的保护【了解】第五节电抗器保护思考题：1、2、5、6、8。

电气安全期末复习填空（15分）、单选（15分）、名词解释（5个15分）、简答（6个30分）、论述（10分）、计算（15分）（第七章会有计算）第一章：电气安全概述1、电气事故：电力系统由于负荷、潮流的变化、电气设备质量、寿命的影响或自然灾害、操作失误导致各种故障，致使电力系统运行局部甚至全部遭到破坏，产生严重后果。

2、电气伤害的种类：触电伤害和电磁场伤害；触电伤害又分为电击和电伤；电击又分为单相触电、两相触电、接触电压、跨步电压及闪击3、摆脱电流：人触电后能自行摆脱电源的电流极限值称为摆脱电流。

成年男性最小摆脱电流为9mA,平均摆脱电流为16 mA；成年女性最小摆脱电流为6mA，平均摆脱电流为10.5mA。

设计电力系统时，应使人不致长时间承受大于9mA交流或60mA直流电的作用4、（1）伤害程度与时间的关系：作用时间越长，摆脱电流值迅速降低，摆脱电压值也迅速降低，对人的伤害越大（2）伤害程度与电流种类的关系：直流、不同频率的交流及冲击电流对人体的伤害程度不同。

直流电的危险性比交流电小。

电流频率为25—300Hz的交流电对人体的伤害最为严重。

（3）伤害程度与电流途径的关系：电流从一只手流入，从一只手流出，或从手入从脚出，都能发生致命影响；从脚入从脚出，危险小。

电流从左手到右脚的路径是最危险的。

5、我国安全电流为30mA。

我国安全电压额定值的等级为42V,36V,24V,12V,6V。

（1）有触电危险的场所，手持电动工具安全电压42V(2)无特殊防护的局部照明灯：36V或24V（3）金属容器内、隧道内、矿井中等因工作地点狭窄、行动不便以及周围有大面积接地体的环境中，使用照明灯时应根据危险程度采用24V或12V电压（4）当电气设备采用超过24V的安全电压时，必须采取直接接触带电体的保护措施。

第二章：供配电系统1、电力系统：由发电厂、电力网、变电所及电力用户组成的统一整体2、电压等级：我国习惯上将电压为800kV或1000kV以上的称为特高压，330kV —800kV称为超高压，1kV—330kV的称为高压，1kV以下的称为低压。

机械工厂供配电系统电气设计设计毕业设计(论文)题目名称：机械工厂供配电系统电气设计题目类别：毕业设计学生姓名：吴友为学院(系)：电子信息学院专业班级：电气11103班指导教师：常秀莲老师时间：2015.3.23—2015.6.6目录长江大学毕业设计(论文)任务书 (I)毕业设计开题报告 (III)长江大学毕业论文(设计)指导教师评审意见 (IX)长江大学毕业论文(设计)评阅教师评语 (X)长江大学毕业论文(设计)答辩记录及成绩评定 (XI)摘要 (XII)abstract (XIII)前言 (1)第一章机械工厂主接线方案的选择 (2)1.1电气主接线的概况 (2)1.1.1车间和小型工厂变电所的主接线图 (3)1.2选择工厂主接线方案 (8)第二章工厂的电力负荷及其计算 (8)2.1负荷分级及供电电源措施 (8)2.1.1工厂电力负荷的分级 (8)2.1.2各级负荷的供电措施 (9)2.2工厂计算负荷的确定 (9)2.2.1负荷计算的目的和意义 (9)2.2.2负荷计算的方法 (10)2.2.3各车间负荷计算如下 (11)2.2.4机械工厂的负荷统计与计算 (12)2.3功率因数的补偿计算 (14)2.3.1功率因数对供电系统的影响 (14)2.3.2功率因数的补偿 (14)第三章厂用主电源供电电压等级的确定 (15)第四章主变压器及三个和用变压器的确定 (16)4.1变电所主变压器台数的选择 (16)4.2变电所主变压器容量选择 (16)第五章短路电流计算 (17)5.1短路的基本概念 (17)5.1.1短路的原因 (17)5.1.2短路的后果 (17)5.1.3短路的形成 (18)5.2三相短路电流计算的目的 (18)5.3短路电流的计算 (18)5.3.1绘制短路电流计算图 (19)第六章机械工厂车间的配电 (20)6.1低压配电线路的接线方式 (20)6.2方案比较 (21)第七章主要电气设备的选择与校验 (22)7.1 电气设备选择的一般规定 (22)7.1.1 一般原则 (22)7.1.2 有关的几项规定 (22)7.3 高压电气设备选择 (23)7.3.1 断路器的选择与校验 (23)7.3.2 隔离开关的选择及校验 (26)7.3.3电流互感器的选择及校验 (27)7.3.4 电压互感器的选择及校验 (31)7.3.5 母线与电缆的选择及校验 (32)7.3.6 熔断器的选择 (34)7.3.7避雷器的选择 (35)第八章变电所进出线与邻近单位联络线的选择 (35)8.1 10KV高压进线和引入电缆的选择 (35)8.1.1.10KV高压进线的选择校验 (35)8.1.2由高压配电室至主变的一段引入电缆的选择校验 (35)8.2 380V低压出线的选择 (36)8.2.1金工一车间 (36)8.2.2装配车间 (36)8.2.3金工二车间 (37)8.2.4冷作车间 (37)8.2.5工具机修车间 (37)8.2.6仓库 (37)8.2.7.户外照明 (37)8.2.8器件选择总栏表 (37)第九章变电所二次回路方案选择及继电保护的整定 (39)9.1二次回路方案选择 (39)9.1.1二次回路电源选择 (39)9.1.2高压断路器的控制和信号回路. 409.1.3电测量仪表与绝缘监视装置 (40)9.1.4电测量仪表与绝缘监视装置 (40)9.2继电保护的选择 (40)9.2.1变压器继电保护 (41)参考文献 (44)致谢 (45)附录：机械工厂供电系统电气设计原始资料： (46)附录：总电路图 (47)长江大学毕业设计(论文)任务书学院（系）电信学院专业电气工程班级电气11103班学生姓名吴友为指导教师/职称常秀莲讲师1.毕业设计(论文)题目：机械工厂供配电系统电气设计2.毕业设计（论文）起止时间：2015年3月23日～2015年6月6 日3．毕业设计(论文)所需资料及原始数据（指导教师选定部分）机械工厂供电系统电气设计原始资料《电力工程电气设计手册》电气一次部分、电气二次部分、《工厂供电》、《电力工程电气设备手册》上册、下册及相关资料和参考书籍4．毕业设计(论文)应完成的主要内容(1) 设计厂用电电气主接线方案(2) 机械厂供电系统负荷的计算(3) 厂用主电源供电电压等级的确定(4) 主变压器及厂用变压器的确定(5) 短路电流计算(6) 主要电气设备的选择与校验(7) 厂用变电所主要保护设计5．毕业设计(论文)的目标及具体要求说明书：厂用电电气主接线方案的拟定；厂用主电源供电电压等级的确定全厂继电保护的配置计算书：机械厂供电系统负荷的计算；短路电流计算；电气设备的选择及校验图纸：电气主接线图1张6、完成毕业设计(论文)所需的条件及上机时数要求一台计算机, windowsXP系统，Auto CAD绘图软件，上机150机时任务书批准日期 2015 年 3 月 10 日教研室(系)主任(签字) 任务书下达日期 2015 年 3 月 15 日指导教师(签字) 完成任务日期年月日学生（签名）长江大学毕业设计开题报告题目名称：机械工厂供配电系统电气设计院（系）：电子信息学院专业班级：吴友为学生姓名：电子信息学院指导老师：常秀莲老师辅导老师：常秀莲老师开题报告日期： 2015.3.28机械工厂供配电系统电气设计学院（系）电信学院专业电气工程班级电气11103班学生姓名吴友为指导教师/职称常秀莲讲师一、题目来源毕业设计二、设计目的和意义在工厂里生产的连续性强，生产机械集中，对供电质量的要求很高，某些对供电系统可靠性要求很高的工厂即使在极短时间内停电，也会引起重大设备损坏，或引起大量产品报废，则可能对工业生产造成严重的后果。

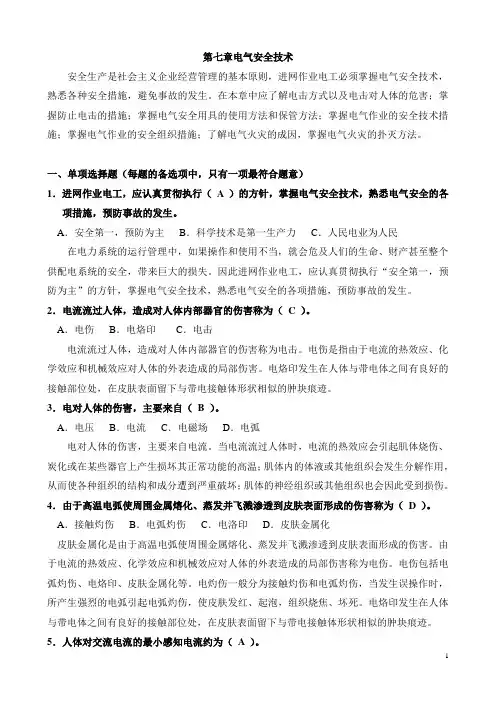

第七章电气安全技术安全生产是社会主义企业经营管理的基本原则，进网作业电工必须掌握电气安全技术，熟悉各种安全措施，避免事故的发生。

在本章中应了解电击方式以及电击对人体的危害；掌握防止电击的措施；掌握电气安全用具的使用方法和保管方法；掌握电气作业的安全技术措施；掌握电气作业的安全组织措施；了解电气火灾的成因，掌握电气火灾的扑灭方法。

一、单项选择题（每题的备选项中，只有一项最符合题意）1．进网作业电工，应认真贯彻执行（A ）的方针，掌握电气安全技术，熟悉电气安全的各项措施，预防事故的发生。

A．安全第一，预防为主B．科学技术是第一生产力C．人民电业为人民在电力系统的运行管理中，如果操作和使用不当，就会危及人们的生命、财产甚至整个供配电系统的安全，带来巨大的损失。

因此进网作业电工，应认真贯彻执行“安全第一，预防为主”的方针，掌握电气安全技术，熟悉电气安全的各项措施，预防事故的发生。

2．电流流过人体，造成对人体内部器官的伤害称为（C ）。

A．电伤B．电烙印C．电击电流流过人体，造成对人体内部器官的伤害称为电击。

电伤是指由于电流的热效应、化学效应和机械效应对人体的外表造成的局部伤害。

电烙印发生在人体与带电体之间有良好的接触部位处，在皮肤表面留下与带电接触体形状相似的肿块痕迹。

3．电对人体的伤害，主要来自（B ）。

A．电压B．电流C．电磁场D．电弧电对人体的伤害，主要来自电流。

当电流流过人体时，电流的热效应会引起肌体烧伤、炭化或在某些器官上产生损坏其正常功能的高温；肌体内的体液或其他组织会发生分解作用，从而使各种组织的结构和成分遭到严重破坏；肌体的神经组织或其他组织也会因此受到损伤。

4．由于高温电弧使周围金属熔化、蒸发并飞溅渗透到皮肤表面形成的伤害称为（D ）。

A．接触灼伤B．电弧灼伤C．电洛印D．皮肤金属化皮肤金属化是由于高温电弧使周围金属熔化、蒸发并飞溅渗透到皮肤表面形成的伤害。

由于电流的热效应、化学效应和机械效应对人体的外表造成的局部伤害称为电伤。

本科生毕业设计（论文）学院（系）：电子与电气工程系专业：电气工程及其自动化学生：贾云鹏设计（论文）题目：工厂供电系统电气部分设计本毕业设计为工厂变电所设计，对在工厂变电所设计中的若干问题：负荷计算，三相短路分析，短路电流计算，高低压设备的选择与校验，变压器的继电保护，变电所二次回路及自动装置，防雷与接地，变电所的过电压保护，计量，无功补偿等几方面的设计进行了陈述，并对供电主接线的拓扑结构进行了阐述。

该工厂变电所采用10kV单电源进线，采用一台1600kVA的主变压器，最大设备容量1636kW，采用并联电容器进行低压集中补偿，对变压器进行过电流，电流速断，瓦斯保护，按三类防雷建筑物设防，采用强弱电联合接地系统对建筑物进行保护。

在对供电系统短路计算的基础上，进行电力电缆和电气设备的选择设计，同时也对户外平面布置进行了初步的设计。

关键词：工厂供配电，继电保护，防雷与接地，负荷计算ABSTRACTThis graduation project is designed for the factory transformer substation, to certain questions in factory transformer substation design: the load computation, the analysis of three-phase short-circuits, the short-circuit current computation, the choice and verification of high and low pressure equipment, the transformer relay protection, the secondary circuit of the transformer substation and the automatic device, anti-thunder and the connection to the earth, the transformer substation overvoltage protection, the measurement, the idle work compensated and so on, All the above aspects and the structure of the power supply host wiring topology have been stated.The transformer substation with a 10kV single power source coil in it uses 1600kV A main transformer, the biggest computation shoulders of which is 1636kW.It adopts the shunted capacitor to carry on the low pressure centralism for compensation and sets protection for the transformer by carring on the electric current to it breaking the speed of the flow gas protection, garrisons accerding to the third kind of anti-thunder buildings,and users the strong and weak electricity union earth system to carry on the protection to the building.Based on the computation of short-circuits to the power supply system, the project has a choice design of the power cable and the electrical equioment and a preliminary design to the outdoors plane arrangement at the same time.Keywords：the power distribution ，supply in factory，the relay protection目录摘要 (I)ABSTRACT (III)第一章绪论 (1)1.1课题设计背景 (1)1.2工厂供电设计的一般原则 (2)1.3工厂供电设计内容及步骤 (2)第二章负荷计算和功率补偿 (5)2.1负荷计算的内容和目的 (5)2.2负荷计算的方法 (5)第三章变压器容量和数量的选择 (6)第四章主接线方案的选择 (7)4.1对变电所主结线的一般要求 (7)4.2变电所主结线 (7)4.2.1单电源进线的变电所主接线 (8)4.2.2双回电源进线变电所主接线 (8)第五章短路电流的计算 (12)5.1短路电流计算的目的及方法 (12)5.2三相短路电流计算 (12)第六章导线、电缆的选择 (15)6.1 导线电缆的使用条件 (15)6.2 导线电缆的选择 (15)第七章电气设备的选择 (18)7.1电气设备选择的一般原则 (18)7.2高压开关电器的选择 (18)7.2.1高压断路器的选择 (18)7.2.2高压隔离开关的选择 (19)7.2.3电流互感器的选择 (19)7.3配电所高压开关柜的选择 (20)第八章变压器的继电保护 (21)8.1概述 (21)8.2变压器电流保护的接线方式 (22)8.3继电保护配置 (22)8.3.1变压器的过电流保护 (22)8.3.2变压器的电流速断保护 (23)第九章二次回路操作电源和中央信号回路 (27)9.1二次回路的操作电源 (27)9.2中央信号回路 (27)9.2.1概述 (27)9.2.2对中央信号回路的要求 (27)第十章测量和绝缘监视回路 (29)10.1测量仪表的配置 (29)10.2绝缘监视装置 (29)第十一章防雷和接地 (31)11.1过电压及雷电概述 (31)11.2防雷 (31)11.2.1防雷设备 (31)11.2.2防雷保护措施 (31)11.3电气装置的接地 (33)11.3.1接地概述 (33)11.3.2接地电阻 (33)结论 (36)附录A：10KV供电系统图 (37)附录B：低压供电系统图 (39)附录C：变压器二次电路图 (40)附录D：电压互感器二次电路图 (40)附录E：接地避雷平面图 (42)致谢 (43)第一章绪论1.1课题设计背景工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
