高压电气设备的选择

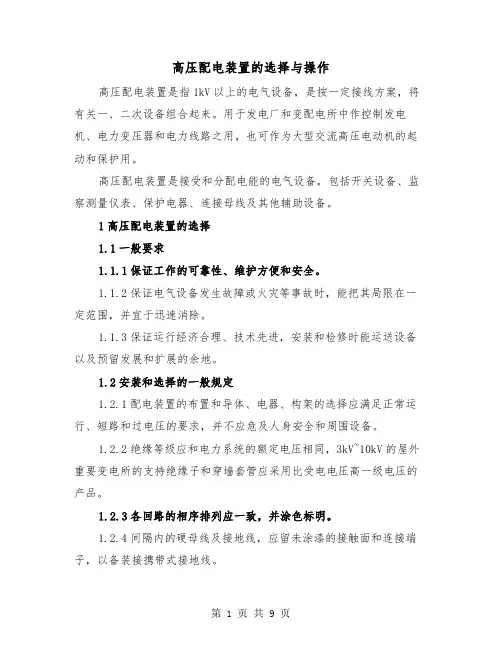

高压配电装置的选择与操作高压配电装置是指1kV以上的电气设备，是按一定接线方案，将有关一、二次设备组合起来。

用于发电厂和变配电所中作控制发电机、电力变压器和电力线路之用，也可作为大型交流高压电动机的起动和保护用。

高压配电装置是接受和分配电能的电气设备，包括开关设备、监察测量仪表、保护电器、连接母线及其他辅助设备。

1高压配电装置的选择1.1一般要求1.1.1保证工作的可靠性、维护方便和安全。

1.1.2保证电气设备发生故障或火灾等事故时，能把其局限在一定范围，并宜于迅速消除。

1.1.3保证运行经济合理、技术先进，安装和检修时能运送设备以及预留发展和扩展的余地。

1.2安装和选择的一般规定1.2.1配电装置的布置和导体、电器、构架的选择应满足正常运行、短路和过电压的要求，并不应危及人身安全和周围设备。

1.2.2绝缘等级应和电力系统的额定电压相同，3kV~10kV的屋外重要变电所的支持绝缘子和穿墙套管应采用比受电电压高一级电压的产品。

1.2.3各回路的相序排列应一致，并涂色标明。

1.2.4间隔内的硬母线及接地线，应留未涂漆的接触面和连接端子，以备装接携带式接地线。

1.2.5隔离开关和相应的断路器之间，应装设机械或电磁联锁装置，以防误操作。

1.2.6在污秽地区的屋外高压配电设备及绝缘子等，应有防尘、防腐等措施，并应便于清扫。

1.2.7周围环境温度低于绝缘油、润滑油、仪表、继电器的允许温度时，应采取加热措施。

1.2.8导线、悬式绝缘子和金具所采用的强度安全系数：在正常运行时不小于4、安装检修时应不小于2.5。

1.2.9安装高度不超过海拔1000m，环境温度为+40℃~—20℃，室内相对湿度不超过85%。

1.2.10没有导电尘埃，没有破坏金属和绝缘的气体，没有爆炸危险的场所，没有剧烈振动的地方及倾斜不超过5°的场所。

1.2.11地震较强烈地区（烈度超过7°时），应采取抗震措施，加强基础和配电装置的耐震性能。

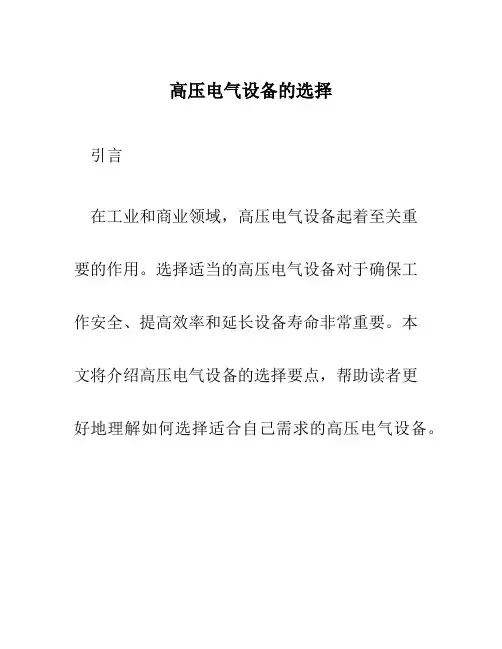

高压电气设备的选择引言在工业和商业领域，高压电气设备起着至关重要的作用。

选择适当的高压电气设备对于确保工作安全、提高效率和延长设备寿命非常重要。

本文将介绍高压电气设备的选择要点，帮助读者更好地理解如何选择适合自己需求的高压电气设备。

设备参数在选择高压电气设备之前，应该首先了解要使用的设备的参数。

以下是一些常见的参数需要考虑的因素：1. 电压等级高压电气设备通常用于输电、配电和工业控制系统。

不同的应用场景需要不同的电压等级。

一般而言，电压等级越高，设备的尺寸和成本越大。

因此，在选择设备时，应根据实际需要选择适当的电压等级。

2. 频率电网的频率通常是50Hz或60Hz。

在选择高压电气设备时，需要确保它们的频率与电网的频率匹配，以确保设备能够正常运行。

3. 额定电流和负载能力高压电气设备的额定电流和负载能力是选择设备时需要考虑的重要参数。

额定电流是指设备能够长时间运行的最大电流值。

负载能力是指设备可以承受的最大负载。

根据实际需求，选择适当的额定电流和负载能力是确保设备正常运行的关键。

4. 绝缘等级高压电气设备的绝缘等级取决于设备的用途和工作环境。

绝缘等级越高，设备的绝缘能力越强，能够更好地保护人员和设备的安全。

选择适当的绝缘等级不仅能提高工作效率，还能降低事故风险。

5. 保护等级在选择高压电气设备时，还应考虑设备的保护等级。

保护等级是指设备对外部环境的保护能力。

根据设备所处的环境条件，选择具有合适保护等级的设备可以保证设备的长期使用。

品牌和性能在选择高压电气设备时，还需考虑设备的品牌和性能。

以下是一些需要考虑的因素：1. 设备品牌选择知名品牌的高压电气设备可以确保产品质量和售后服务。

知名品牌通常具有良好的声誉和长期经验，在技术、创新和可靠性方面表现出色。

2. 性能参数高压电气设备的性能参数直接影响设备的工作效率和可靠性。

在选择设备时，应仔细研究设备的技术规格和性能参数，并与实际需求进行比较。

例如，设备的断口能力、开断时间和灵敏度等性能参数需要得到充分考虑。

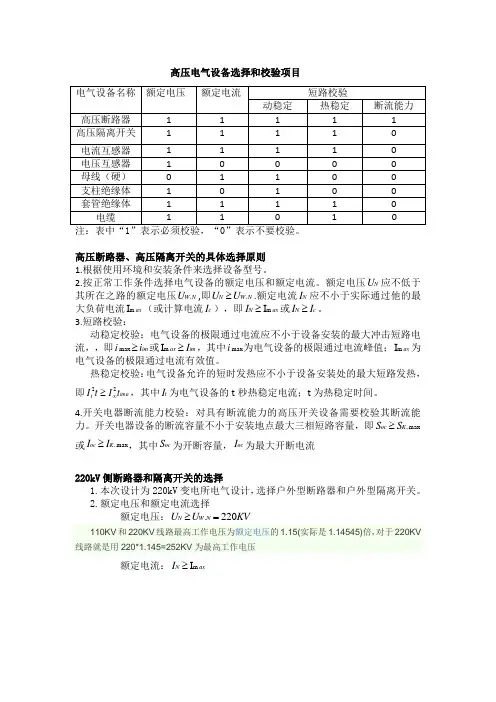

高压电气设备选择和校验项目电气设备名称 额定电压额定电流 短路校验动稳定 热稳定断流能力高压断路器1 1 1 1 1 高压隔离开关1 1 1 1电流互感器1 1 1 1 0 电压互感器1 0 0 0 0 母线（硬）0 1 1 0 0 支柱绝缘体1 0 1 0 0 套管绝缘体1 1 1 1 0 电缆1 1 0 1 0 注：表中“1”表示必须校验，“0”表示不要校验。

高压断路器、高压隔离开关的具体选择原则 1.根据使用环境和安装条件来选择设备型号。

2.按正常工作条件选择电气设备的额定电压和额定电流。

额定电压N U 应不低于其所在之路的额定电压N W U .,即N W N U U .≥.额定电流N I 应不小于实际通过他的最大负荷电流ax m I （或计算电流c I ），即ax N I m I ≥或c N I I ≥。

3.短路校验：动稳定校验：电气设备的极限通过电流应不小于设备安装的最大冲击短路电流，，即im i i ≥max 或im ax I ≥m I ，其中max i 为电气设备的极限通过电流峰值；ax m I 为电气设备的极限通过电流有效值。

热稳定校验：电气设备允许的短时发热应不小于设备安装处的最大短路发热，即ima t t I t I 22∞≥，其中t I 为电气设备的t 秒热稳定电流；t 为热稳定时间。

4.开关电器断流能力校验：对具有断流能力的高压开关设备需要校验其断流能力。

开关电器设备的断流容量不小于安装地点最大三相短路容量，即max .K oc S S ≥或max .K oc I I ≥，其中oc S 为开断容量，oc I 为最大开断电流220kV 侧断路器和隔离开关的选择1.本次设计为220kV 变电所电气设计，选择户外型断路器和户外型隔离开关。

2.额定电压和额定电流选择额定电压：KV U U N W N 220.=≥110KV 和220KV 线路最高工作电压为额定电压的1.15(实际是1.14545)倍，对于220KV线路就是用220*1.145=252KV 为最高工作电压额定电流：ax N I m I ≥《电力工程基础》P152考虑到变压器电压降低5%时，出力保持不变，且考虑事故时由其他路转移过来的负荷所以其相应回路的最大负荷电流2203150205.13205.105.1I m ⨯⨯⨯=⨯⨯==U S I e e ax =827A,即A I N 827≥,其中e S 为变压器容量，e I 为变压器的额定电流。

主要电气选型及参数说明
电气设备的选型是发电厂和变电所设计中的重要环节，需要确保供配电的安全可靠，同时追求技术的先进性和经济的合理性。

以下是电气设备选型及参数说明：
1. 高压电气设备选择的一般条件：
按正常工作条件选择：包括额定电压、最高工作电压、额定电流、频率、开断电流等。

按短路条件校验：包括动稳定和热稳定校验。

按环境工作条件选择：如温度、湿度、海拔等。

2. 三相交流电动机的额定电流计算：
经验公式：在380V电压下，额定电流=功率2。

理论公式：P=UI cosφ，其中cosφ为功率因数，一般取。

3. 交流接触器的选型：主触点额定电流一般为电动机额定电流的1到倍，通常选择倍的电动机额定电流。

4. 热继电器的选型：整定电流为倍的电动机额定电流。

5. 空气开关的选型：
额定电压必须大于等于线路额定电压。

额定电流和过电流脱扣器的额定电流（整定电流）大于等于线路计算负荷电流。

6. 其他注意事项：
根据装置地点、使用条件、检修和运行等要求，对电气设备进行种类和型式的选择。

当环境条件（如气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度）超过一般电气设备使用条件时，应采取相应措施。

总的来说，电气设备的选型是一个复杂的过程，需要考虑多种因素，包括设备的工作条件、环境条件以及经济和技术要求等。

因此，在进行电气设备的选型时，建议咨询专业的电气工程师或相关专家进行评估和选择。

常⽤⾼压电器设备的选择提纲1常⽤⾼压电器设备的选择及校验⼀、概述常⽤⾼压电器设备的选择及校验的必要性1、中、⾼压；2、常⽤电器及导体；3、通⽤的、共性的，不包括全部；1）设备范围⾼压电器及开关柜通常包括断路器、负荷开关、隔离开关、熔断器、限流电抗器、电流互感器、电压互感器、消弧线圈、接地变压器、接地电阻器、⽀柱绝缘⼦、穿墙套管以及⾼压开关柜等。

⾼压：系指标称电压⾼于1000V(1140V)时，有的将3~66kV划为中压。

2）选择及校验的条件○1按主要额定特性参数选择，包括电压、电流、频率、开断电流等选择；○2按短路条件进⾏动、热稳定校验；○3按承受过电压能⼒及绝缘⽔平选择；（这⾥暂不讨论）○4按环境条件，如温度、湿度、海拔等选择；○5按各类⾼压电器及开关柜的不同特点进⾏选择；⾼压电器及开关柜的选择及校验表2、以上⾼压电器及开关柜⽤于频率为50Hz的情况，⽤于其它频率时应对频率进⾏校验；3、⽤熔断器保护的电器可不进⾏热稳定校验；4、采⽤熔断器保护的电压互感器回路，可不校验动、热稳定⼀、按⼯作条件选择；1、按⼯作电压；1）有关电压的名词术语；根据国家标准GB156-1993(2008)《标准电压》有关电压的定义：○1系统的标称电压：系统被指定的电压。

○2系统的最⾼电压：当系统正常运⾏时，在任何时间、系统中任何⼀点所出现的电压最⾼值，不包括系统的暂态和异常电压，例如系统的操作引起的暂态和瞬时的电压变化。

○3电⽓设备的额定电压：国家规定的电⽓设备⼯作条件，通常由制造⼚确定的电压。

○4电⽓设备的最⾼电压：考虑到设备的绝缘性能和与最⾼电压有关的其他性能所确定的最⾼运⾏电压，其数值等于所在系统的系统最⾼电压值。

电⽓设备的最⾼电压只在系统标称电压⾼于1000V(1140V)时才给出。

2）按⼯作电压选择⾼压电器及开关柜的要求；选⽤⾼压电器及开关柜，其额定电压应符合所在回路的系统标称电压，其⾼压电器及开关柜的最⾼电压Umax 应不⼩于所有回路的系统最⾼电压Uy，即：Uma x≧Uy；注意：限流式熔断器不宜使⽤标称电压低于其额定电压的系统中，2、按⼯作电流选择；1）⾼压⾼压电器及导体的额定电流Ir不应⼩于该回路的最⼤持续⼯作电流Imax，即Ir≧Imax注意：1、由于⾼压开断电器没有持续过载的能⼒，在选择额定电流时，应满⾜各种可能运⾏⽅式下回路持续⼯作电流的要求；2、当⾼压电器、开关柜、导体的实际环境温度与额定环境温度不⼀致时，⾼压电器和导体的最⼤允许⼯作电流应进⾏修正。

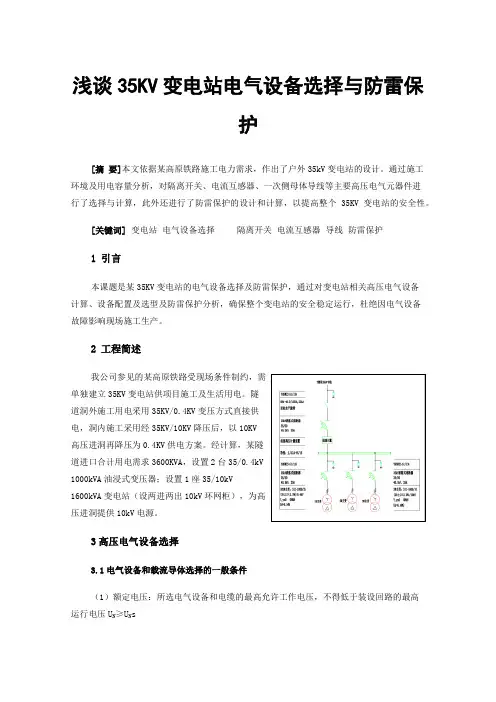

浅谈35KV变电站电气设备选择与防雷保护[摘要]本文依据某高原铁路施工电力需求，作出了户外35kV变电站的设计。

通过施工环境及用电容量分析，对隔离开关、电流互感器、一次侧母体导线等主要高压电气元器件进行了选择与计算，此外还进行了防雷保护的设计和计算，以提高整个35KV变电站的安全性。

[关键词]变电站电气设备选择隔离开关电流互感器导线防雷保护1 引言本课题是某35KV变电站的电气设备选择及防雷保护，通过对变电站相关高压电气设备计算、设备配置及选型及防雷保护分析，确保整个变电站的安全稳定运行，杜绝因电气设备故障影响现场施工生产。

2 工程简述我公司参见的某高原铁路受现场条件制约，需单独建立35KV变电站供项目施工及生活用电。

隧道洞外施工用电采用35KV/0.4KV变压方式直接供电，洞内施工采用经35KV/10KV降压后，以10KV高压进洞再降压为0.4KV供电方案。

经计算，某隧道进口合计用电需求3600KVA，设置2台35/0.4kV1000kVA油浸式变压器；设置1座35/10kV1600kVA变电站（设两进两出10kV环网柜），为高压进洞提供10kV电源。

3高压电气设备选择3.1电气设备和载流导体选择的一般条件（1）额定电压：所选电气设备和电缆的最高允许工作电压，不得低于装设回路的最高运行电压U N≥U N s（2）额定电流：所选电气设备的额定电流I N，或载流导体的长期允许电流Iy，不得低于装设回路的最大持续工作电流Imax 。

计算回路的最大持续工作电流I max 时，应考虑回路在各种运行方式下的持续工作电流，选用最大者。

（3）热稳定校验：当短路电流通过被选择的电气设备和载流导体时，其热效应不应超过允许值，I t2t> Q k，校验电气设备及电缆热稳定时，短路持续时间一般采用后备保护动作时间加断路器全分闸时间。

（4）动稳定校验：I es＞I sh，用熔断器保护的电气设备和载流导体，可不校验热稳定；电缆不校验动稳定；3.2隔离开关的选择35kV侧进线侧隔离开关、变压器侧隔离开关和母线隔离开关的选择：最大的持续工作电流为：I max=S N/（√3*U N）=3600/（√3*35）=59.4A；额定电压选择：U N≥U NS=35KV；额定电流选择:I N≥I max=59.4A；选用型号为GW4-35/1250型户外式隔离开关，其技术参数如下。

浅议高压电气设备选型及校验高压电气设备是电力系统重要的电气设备，不同的高压电气设备有不同的技术特点和性能，其结构不同，使用成本也不同；在实际应用中，如何选用高压电气设备，供电企业应根据技术要求、使用环境、经济状况选用不同类型和不同型号的高压电气设备。

标签：压电气设备；母线；断路器；开关一、高压电气设备的基本要求1、对载流导体和电器的基本要求各种电器和载流导体虽然由于用途不同而具有特定的参数，但它们却具有承受电压和有电流通过的共同特点，因此存在共同的基本要求：1）在正常工作电流长期通过或短路电流短时通过时，发热温度都不应超过允许限度；2）能承受短路电流所引起的电动力；3）具有一定的绝缘水平，能承受运行中的长期工作电压和可能发生的短时过电压[1]。

2、高压电气设备选择的基本原则和一般方法电力系统的各种电气设备的作用和工作条件并不一样，它们的具体选择方法也不完全相同，但对它们的基本要求却是一致的，因此，对各种电气设备必须按正常工作条件进行选择是非常必要的。

（1）电气设备型式的选择选用电气设备必须考虑设备的装置地点和工作环境。

另外，根据施工安装的要求，或运行操作的要求，或维护检修的要求，电气设备又有各种不同的型式可供选择。

（2）电气设备电压的选择选择电气设备时，应使所选择的电气设备的额定电压大于或等于正常时可能出现的最大的工作电压，即：UN ≥ Uet（3）电气设备额定电流的选择电气设备的额定电流应大于或等于正常工作时最大负荷电流，即：IN ≥ Iet ，我国目前所生产的电气设备，设计师取周围空气温度为40℃作为计算值，如装置地点周围空气温度低于40℃时，每低1℃，则电气设备（如断路器、负荷开关、隔离开关、电流互感器、及套管绝缘子等）的允许工作电流可以比额定值增大0.5%，但总共增大的值不能超过20%[2]。

正常工作条件是指电器的额定电压和额定电流，额定电压的选择，电器的额定电压就是铭牌上标出的电压。

另外，电器还有最大工作电压，电器长期运行所允许的最大电压。

10KV变配电室高低压开关及电气设备选择对于10KV变配电室来讲，其是供配电体系中关键的构成内容，同时在电网中发挥着中转站的作用。

可以说，配电室的质量同整体电力系统之间存在密切的关联。

其中，配电室内电气设备及其高低压开关的选取工作又是十分重要的事情。

相关工作人员应对其进行深入研究。

本文简要探讨了电气设备高压开关及低压开关的选取内容，目的在于进一步提高配电室的工作质量及效率，为民众提供安全、稳定的电能。

标签：配电室；高低压开关；电器设备；选择伴随着现今社会经济的逐步发展，城市建设进程的不断深入，人们的生活质量及生活水平得到了显著提高，对电能的需求量及需求标准相应增强。

在10KV 的配电体系内，配电室是其重要的供配电内容，有着十分关键的作用。

而其中包含的设备类别较多，尤其是高压及低压开关方面，互相配合经常存在矛盾，进而为运行及管理造成很多困难。

以下简要针对10KV变配电高低压开关及电器设备相关内容进行探讨，仅供参考。

一、高压开关的选择（一）负荷开关的概念对于负荷开关来讲，其作用在于将工作电流开断及关合。

负荷开关已经在我国存在较长时间，初始类别有产气形式及压气形式两种。

自步入上世纪九十年代以后，逐步应用SF6断路器及真空负荷开关替代。

现今，上述两种开关被广泛应用。

由于其安全性高、资金投入较少、无需进行维护等优点，受到人们的热切欢迎及认可。

（二）负荷开关同熔断器相组合将负荷开关同熔断器组合在一起主要被用在维护变压设备的开关方面。

期间，负荷开关主要负责开断或者关合工作的电流，开断能力有限，熔断器则是发挥保护短路的作用。

在熔断器及负荷开关之间有一段过电流段，在期间，唯有二者互相配合、良好作用，才可以更好的发挥配电系统的保护作用。

（三）断路器对于中压断路器来讲，其主要用于将短路的电流连通或者断开。

由其自身的绝缘介质及灭弧介质角度来看，可以将其划分成两个类别：其一，真空断路器；其二，六氟化硫断路器。

二者的共同点在于都应用弹簧进行操作。
