推荐：混凝土配合比试配试拌与调整方法

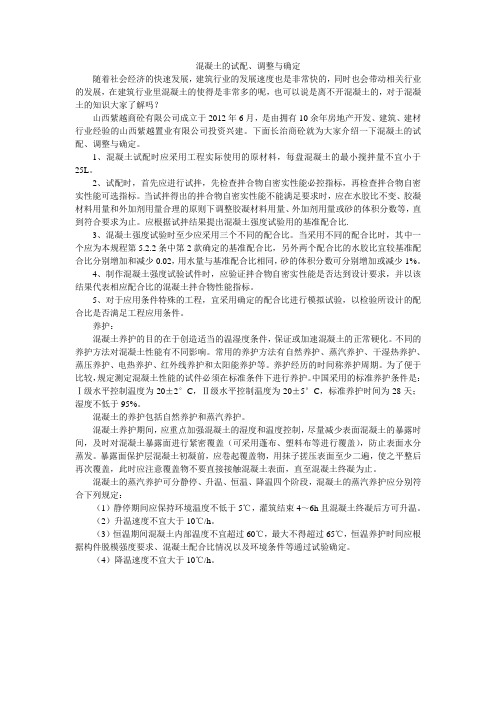

混凝土的试配、调整与确定随着社会经济的快速发展，建筑行业的发展速度也是非常快的，同时也会带动相关行业的发展，在建筑行业里混凝土的使得是非常多的呢，也可以说是离不开混凝土的，对于混凝土的知识大家了解吗？山西紫越商砼有限公司成立于2012年6月，是由拥有10余年房地产开发、建筑、建材行业经验的山西紫越置业有限公司投资兴建。

下面长治商砼就为大家介绍一下混凝土的试配、调整与确定。

1、混凝土试配时应采用工程实际使用的原材料，每盘混凝土的最小搅拌量不宜小于25L。

2、试配时，首先应进行试拌，先检查拌合物自密实性能必控指标，再检查拌合物自密实性能可选指标。

当试拌得出的拌合物自密实性能不能满足要求时，应在水胶比不变、胶凝材料用量和外加剂用量合理的原则下调整胶凝材料用量、外加剂用量或砂的体积分数等，直到符合要求为止。

应根据试拌结果提出混凝土强度试验用的基准配合比.3、混凝土强度试验时至少应采用三个不同的配合比。

当采用不同的配合比时，其中一个应为本规程第5.2.2条中第2款确定的基准配合比，另外两个配合比的水胶比宜较基准配合比分别增加和减少0.02，用水量与基准配合比相同，砂的体积分数可分别增加或减少1%。

4、制作混凝土强度试验试件时，应验证拌合物自密实性能是否达到设计要求，并以该结果代表相应配合比的混凝土拌合物性能指标。

5、对于应用条件特殊的工程，宜采用确定的配合比进行模拟试验，以检验所设计的配合比是否满足工程应用条件。

养护：混凝土养护的目的在于创造适当的温湿度条件，保证或加速混凝土的正常硬化。

不同的养护方法对混凝土性能有不同影响。

常用的养护方法有自然养护、蒸汽养护、干湿热养护、蒸压养护、电热养护、红外线养护和太阳能养护等。

养护经历的时间称养护周期。

为了便于比较，规定测定混凝土性能的试件必须在标准条件下进行养护。

中国采用的标准养护条件是：Ⅰ级水平控制温度为20±2°C，Ⅱ级水平控制温度为20±5°C，标准养护时间为28天；湿度不低于95%。

水泥混凝土配合比试配试验步骤及注意事项一、检查检测试验室环境条件：合理的温度应为20±5℃，湿度50%以上，温湿度计是否符合要求,后置水球是否有水，布条是否入水球内；二、检查检测试验所用仪器设备以及辅助设备是否齐全,设备性能是否完好：对搅拌机进行试转，对电子秤进行整平和归零等,需要用到的设备有100Kg电子称（称量骨料)、30Kg电子称（称量胶材及水）、1Kg电子天平（称量外加剂）；称量材料用的器具（托盘、筒、水盆）；取料用的器具（铁锹、小铲、抹刀、铁勺)；塌落度试验工具（塌落度筒、捣棒、钢直尺、抹刀、湿抹布)；容重试验工具（5升容积筒、捣棒、橡皮锤、抹布）等；三、试验步骤1.计算理论配合比1。

1计算试配强度f cu，o=f cu,k+1。

645σ1.2计算水胶比W／B，计算完毕后要体现耐久性技术要求1。

3选择单位用水量m w，并根据减水剂的减水率，换算所需用水量1。

4计算胶材总用量,并根据粉煤灰掺量比例（等量替代法），分别计算水泥m c 及粉煤灰m f的单位用量，计算完毕后要体现耐久性技术要求；计算外加剂用量1。

5选择合理砂率βs1。

6根据体积法或者假定容重法，结合砂率计算公式，计算骨料的单位用量m s、m g2.根据理论计算配合比进行试拌、调整、提出基准配合比3.测定混凝土拌合物工作性，制取规定龄期试件，确定最终配合比4.施工配合比调整（注：以上所牵涉到的计算和步骤,计算公式要详细，并辅以必要的文字说明）四、注意事项1.试拌开始时，先采用试拌配合比的胶材、、细集料、水及外加剂比例进行涮膛,一般称取7—10L，时间满足整个搅拌机内身充分被浆体湿润，并清除膛内浆体，不得有稀浆留置膛内；2.正式称取各种材料用量（按20L计算)，注意计量精度,称量过程中注意去除皮重即归零;3.将称量物倒入搅拌机内，注意倒料顺序：砂—-—胶材（可含外加剂）———碎石-——外加剂（粉剂），盖好盖子进行干拌均匀，一般时间在1-2min，再加入水进行正式搅拌，设定搅拌时间一般为2-3min；4.搅拌完毕后倒入事先湿润的拌盘内，先目测拌合物塌落度,然后用湿润的铁锹将拌合物来回翻拌均匀;5.工作性检测：检测流动性即塌落度试验：器具要事先润湿，注意装料次数、插捣次数、插捣方法，砂率体现、提筒时间和方式，测定塌落度值的位置以及精确读数;检测粘聚性：用捣棒轻轻敲打侧面,观测拌合物倒塌方式；检测保水性：拌合物底层及周边是否有水析出；另外还要目测拌合物的包裹性能,看砂率是否适中；6.拌合物容重测取:容积升湿润后称皮重，装料次数分两层,每层插捣25下，螺旋式方式从外至中，每层完毕后在容积升壁外用橡皮锤敲打5—10下,称取重量精确至50g，容重精确至10Kg／m3;注意容重的修正，当实测值与实际重量值相差超过±2％时，需进行修正，各种材料量需乘以修正系数，反之则不必要修正；7.若所检测拌合物塌落度偏离所需值,需对配合比进行调整，即重新设计调整配合比,保持水胶比不变，调整水泥浆用量（实测塌落度偏小）或保持砂率不变调整砂石量以降低水泥浆用量（实测塌落度偏大）或同时调整水胶比和砂率(整体工作性较差）；8.清理试验现场，仪器设备归位并关掉电源，清扫现场卫生；9.整理内业资料，配合比各材料的书写顺序m c：m f：m s：m g：m w：外加剂或者m w：m c：m f：m s：m g：外加剂完毕。

混凝土配合比试验设计方案及对策混凝土的配合比试验是确定混凝土材料比例及性能的重要手段。

试验的设计方案应该包含以下几个方面的内容：试验目的、试验方法、试验材料、试验步骤、试验结果、试验对策等。

一、试验目的二、试验方法1.试验方法的选择应根据混凝土的用途、强度等级和实际工程情况来确定。

常用的试验方法有强度试验、流动性试验、耐久性试验等。

2.可根据国家相关标准或规范选取相应的试验方法，确保试验结果具有可靠性和可比性。

三、试验材料1.混凝土试验材料应选用代表性的原材料，包括水泥、砂、石料、水等。

这些材料应符合相关标准的要求，并具有代表性。

2.混凝土试件制备时，应尽量保持原材料的一致性，以减小试验误差。

四、试验步骤1.根据试验方法的要求，按照设计配合比将试验材料进行配制。

注意混凝土的搅拌时间、试件的制备方式等。

2.对试制的混凝土试件进行养护，保证试验的可靠性和准确性。

3.按照试验方法的要求进行试验，包括强度、流动性、耐久性等试验。

五、试验结果根据试验所得结果进行数据处理和分析，包括计算平均值、标准偏差等统计指标。

根据试验结果评价混凝土的性能，是否符合设计要求。

六、试验对策根据试验结果，进行相应的对策分析和措施调整。

如果试验结果不符合设计要求，可以考虑以下对策：1.调整配合比：增加或减少其中一材料的比例，改变水灰比等。

2.更换材料：替换试验材料中存在问题的成分，如更换水泥品牌、石料规格等。

3.优化工艺：改变搅拌时间、搅拌方式等操作工艺，提高混凝土性能。

总之，混凝土配合比试验设计方案及对策应该包括上述几个方面的内容，以确保试验结果可靠，同时针对不符合设计要求的情况提出相应的解决办法。

最终目的是为了在工程实践中获得符合设计要求的高性能混凝土。

新拌混凝土配合比调整混凝土拌合物的初始状态是衡量配合比好坏最直观的方法，在混凝土配合比试拌的过程中，往往会遇到一些工作性不能满足要求的情况。

引起这些现象的原因多种多样，有混凝土配合比设计方面的，有原材料质量方面的，也有外加剂与混凝土原材料相容性方面的。

要找到问题的原因所在，才能有效调整混凝土的工作性，以下几点是根据一些混凝土拌合物常见的状态而采取的一些方法，希望有所帮助，同时也需要大家多多总结。

（一）混凝土坍落度不符合要求，黏聚性和保水性合适混凝土体系中浆体填充砂石混合骨料的空隙略有富裕才能在骨料表面形成润滑层，使浆体推动骨料运动。

富裕浆体增大,混凝土的坍落度也随之增大，有研究表明，包裹在骨料表面的浆体厚度每增加3μm，混凝土坍落度增大30~50mm。

混凝土浆体用量每增加10L/m3，混凝土坍落度增大20mm左右。

当混凝土坍落度小于设计坍落度时，黏聚性和保水性较好时，应保持水胶比不变，增大浆体用量或适当提高外加剂用量；当坍落度大于混凝土设计坍落度时，应保持水胶比不变，减少浆体用量或适当降低外加剂用量。

（二）混凝土坍落度合适，黏聚性和保水性不好混凝土坍落度可以满足设计要求，混凝土拌合物黏度较低，保水性能较差，虽然没有明显泌水现象，但存在部分粗骨料无浆体包裹。

遇到这种情况一般可以从两方面着手：一方面增加细骨料用量，降低粗骨料用量；另一方面是保持水胶比不变适当增加浆体用量，相应调整砂石用量。

（三）混凝土砂浆含量过多混凝土拌合物砂浆过多，石子含量较少，造成混凝土发散，流动性较差。

针对这一现象，可以降低砂的用量，增加石子用量。

如果调整后砂石用量比例合适，但混凝土仍然发散，流动性差，应适当增加浆体用量，增加混凝土黏聚性。

（四）混凝土泌水、抓底混凝土拌合物拌合时流动性和保水性都很好，一旦停止拌合就慢慢泌水，下沉的石子紧紧地与铁板黏结在一起，很难用铁锹等工具铲动，这一现象称为抓底、板结。

产生抓底、板结的主要原因是外加剂掺量敏感，外加剂用量或用水量提高2~3kg/m3，就会出现泌水。

新拌混凝土配合比调整混凝土拌合物的初始状态是衡量配合比好坏最直观的方法，在混凝土配合比试拌的过程中，往往会遇到一些工作性不能满足要求的情况。

引起这些现象的原因多种多样，有混凝土配合比设计方面的，有原材料质量方面的，也有外加剂与混凝土原材料相容性方面的。

要找到问题的原因所在，才能有效调整混凝土的工作性，以下几点是根据一些混凝土拌合物常见的状态而采取的一些方法，希望有所帮助，同时也需要大家多多总结。

（一）混凝土坍落度不符合要求，黏聚性和保水性合适混凝土体系中浆体填充砂石混合骨料的空隙略有富裕才能在骨料表面形成润滑层，使浆体推动骨料运动。

富裕浆体增大,混凝土的坍落度也随之增大，有研究表明，包裹在骨料表面的浆体厚度每增加3μm，混凝土坍落度增大30~50mm。

混凝土浆体用量每增加10L/m3，混凝土坍落度增大20mm左右。

当混凝土坍落度小于设计坍落度时，黏聚性和保水性较好时，应保持水胶比不变，增大浆体用量或适当提高外加剂用量；当坍落度大于混凝土设计坍落度时，应保持水胶比不变，减少浆体用量或适当降低外加剂用量。

（二）混凝土坍落度合适，黏聚性和保水性不好混凝土坍落度可以满足设计要求，混凝土拌合物黏度较低，保水性能较差，虽然没有明显泌水现象，但存在部分粗骨料无浆体包裹。

遇到这种情况一般可以从两方面着手：一方面增加细骨料用量，降低粗骨料用量；另一方面是保持水胶比不变适当增加浆体用量，相应调整砂石用量。

（三）混凝土砂浆含量过多混凝土拌合物砂浆过多，石子含量较少，造成混凝土发散，流动性较差。

针对这一现象，可以降低砂的用量，增加石子用量。

如果调整后砂石用量比例合适，但混凝土仍然发散，流动性差，应适当增加浆体用量，增加混凝土黏聚性。

（四）混凝土泌水、抓底混凝土拌合物拌合时流动性和保水性都很好，一旦停止拌合就慢慢泌水，下沉的石子紧紧地与铁板黏结在一起，很难用铁锹等工具铲动，这一现象称为抓底、板结。

产生抓底、板结的主要原因是外加剂掺量敏感，外加剂用量或用水量提高2~3kg/m3，就会出现泌水。

普通混凝土配合比试验方法本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March普通混凝土配合比试验方法1、目的确保混凝土工程质量且达到经济合理，满足设计和施工要求。

2、范围本规程适用于工业与民用建筑及一般构筑物所采用的普通混凝土的配合比设计。

2.1普通混凝土的配合比应根据原材料性能及对混凝土的技术要求进行计算，并经试验试配、调整后确定。

2.2进行普通混凝土配合比设计时，除应遵守本规程的规定外，尚应符合国家现行有关强制性标准的规定。

3、本标准名称及引用标准JGJ55—2011 普通混凝土配合比设计规程GB/T50080—2002 普通混凝土拌合物性能试验方法GB/T50081—2002 普通混凝土力学性能试验方法GBJl07—87 混凝土强度检验评定标准GB50204—2002 混凝土结构工程施工质量验收规范4、混凝土配制强度的确定4.1混凝土配制强度应按下式计算：强度等级小于C60时，配制强度按(1)计算；设计强度等级不小于C60时，配制强度按式(2)计算f cu,0≥f cu,k +1.645σ............(1) f cu,0≥1.15f cu,k (2)式中f cu,0——混凝土配制强度(MPa)：f cu,k ——混凝土立方体抗压强度标准值(MPa)；4.2混凝土强度标准差应按下列确定：混凝土强度标准差，当具有近1~3个月的同一种，同一强度等级混凝土的强度资料时，强度标准差σ应按下式计算：σ=σ— 混凝土强度标准差； f uc,i — 第i 组的试件强度(MPa)； m fcu —n 组试件的强度平均值(MPa)； n — 试件组数。

对于强度等级不大于C30的混凝土，当混凝土强度标准差计算值不小于3.0MPa时，应按式(4.0.2)计算结果取值；当混凝土强度标准差计算值小于3.0MPa时，应取3.0MPa。

一、c25混凝土配合比1、C25混凝土配合比水泥：水：砂：碎石372：175 ：593 ： 12601 ：0.47 ：1.59 ： 3.392、调整水灰比调整水灰比为0.42，用水量为175kg，水泥用量为Mco=175/0.42=417kg，按重量法计算砂、石用量分别为：Mso==579kg，Mgo=1229kg3、混凝土配合比的试配、调整与确定试用配合比1和2，分别进行试拌：配合比1：水泥：水：砂：碎石= 372：175：593：1260 = 1：0.47：1.59：3.39；试拌材料用量为：水泥：水：砂：碎石= 8.5：4.0：13.52：28.82kg；拌和后，坍落度为30mm，达到设计要求；配合比2：水泥：水：砂:碎石= 417：175：579：1229 = 1：0.42：1.39：2.95试拌材料用量为：水泥：水：砂：碎石=9.6：4.03：13.34：28.42kg拌和后，坍落度仅20mm,达不到设计要求，故保持水灰比不变，增加水泥用量500g，增加拌和用水210g，再拌和后，坍落度达到35mm，符合设计要求。

此时，实际各材料用量为：水泥：水：砂：碎石= 10.1：4.24：13.34：28.42kg经强度检测（数据见试表），第1组、2组配合比强度均符合试配强度要求，综合经济效益，确定配合比为第1组，即：水泥：水：砂：碎石1 ：0.47 ：1.59 ：3.39372 ：175：593：1260kg/m3For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。

一、检查检测试验室环境条件：合理的温度应为20±5℃，湿度50%以上，温湿度计是否符合要求，后置水球是否有水，布条是否入水球内；二、检查检测试验所用仪器设备以及辅助设备是否齐全，设备性能是否完好：对搅拌机进行试转，对电子秤进行整平和归零等，需要用到的设备有100Kg电子称（称量骨料）、30Kg电子称（称量胶材及水）、1Kg电子天平（称量外加剂）；称量材料用的器具（托盘、筒、水盆）；取料用的器具（铁锹、小铲、抹刀、铁勺）；塌落度试验工具（塌落度筒、捣棒、钢直尺、抹刀、湿抹布）；容重试验工具（5升容积筒、捣棒、橡皮锤、抹布）等；三、试验步骤1.计算理论配合比计算试配强度fcu,o =fcu,k+σ计算水胶比W／B，计算完毕后要体现耐久性技术要求选择单位用水量mw，并根据减水剂的减水率，换算所需用水量计算胶材总用量，并根据粉煤灰掺量比例（等量替代法），分别计算水泥mc及粉煤灰mf的单位用量，计算完毕后要体现耐久性技术要求；计算外加剂用量选择合理砂率βs根据体积法或者假定容重法，结合砂率计算公式，计算骨料的单位用量ms 、mg2.根据理论计算配合比进行试拌、调整、提出基准配合比3.测定混凝土拌合物工作性，制取规定龄期试件，确定最终配合比4.施工配合比调整（注：以上所牵涉到的计算和步骤，计算公式要详细，并辅以必要的文字说明）四、注意事项1.试拌开始时，先采用试拌配合比的胶材、、细集料、水及外加剂比例进行涮膛，一般称取7-10L，时间满足整个搅拌机内身充分被浆体湿润，并清除膛内浆体，不得有稀浆留置膛内；2.正式称取各种材料用量（按20L计算），注意计量精度，称量过程中注意去除皮重即归零；3.将称量物倒入搅拌机内，注意倒料顺序：砂---胶材（可含外加剂）---碎石---外加剂（粉剂），盖好盖子进行干拌均匀，一般时间在1-2min，再加入水进行正式搅拌，设定搅拌时间一般为2-3min；4.搅拌完毕后倒入事先湿润的拌盘内，先目测拌合物塌落度，然后用湿润的铁锹将拌合物来回翻拌均匀；5.工作性检测：检测流动性即塌落度试验：器具要事先润湿，注意装料次数、插捣次数、插捣方法，砂率体现、提筒时间和方式，测定塌落度值的位置以及精确读数；检测粘聚性：用捣棒轻轻敲打侧面，观测拌合物倒塌方式；检测保水性：拌合物底层及周边是否有水析出；另外还要目测拌合物的包裹性能，看砂率是否适中；6.拌合物容重测取：容积升湿润后称皮重，装料次数分两层，每层插捣25下，螺旋式方式从外至中，每层完毕后在容积升壁外用橡皮锤敲打5-10下，称取重量精确至50g，容重精确至10Kg／m3;注意容重的修正，当实测值与实际重量值相差超过±2%时，需进行修正，各种材料量需乘以修正系数，反之则不必要修正；7.若所检测拌合物塌落度偏离所需值，需对配合比进行调整，即重新设计调整配合比，保持水胶比不变，调整水泥浆用量（实测塌落度偏小）或保持砂率不变调整砂石量以降低水泥浆用量（实测塌落度偏大）或同时调整水胶比和砂率（整体工作性较差）；8.清理试验现场，仪器设备归位并关掉电源，清扫现场卫生；9.整理内业资料，配合比各材料的书写顺序m c ：mf：ms：mg：mw：外加剂或者mw ：mc：mf：ms：mg：外加剂完毕。

新拌混凝土配合比调整混凝土拌合物的初始状态是衡量配合比好坏最直观的方法，在混凝土配合比试拌的过程中，往往会遇到一些工作性不能满足要求的情况。

引起这些现象的原因多种多样，有混凝土配合比设计方面的，有原材料质量方面的，也有外加剂与混凝土原材料相容性方面的。

要找到问题的原因所在，才能有效调整混凝土的工作性，以下几点是根据一些混凝土拌合物常见的状态而采取的一些方法，希望有所帮助，同时也需要大家多多总结。

（一）混凝土坍落度不符合要求，黏聚性和保水性合适混凝土体系中浆体填充砂石混合骨料的空隙略有富裕才能在骨料表面形成润滑层，使浆体推动骨料运动。

富裕浆体增大，混凝土的坍落度也随之增大，有研究表明，包裹在骨料表面的浆体厚度每增加3um,混凝土坍落度增大30〜50mm。

混凝土浆体用量每增加10L/m3,混凝土坍落度增大 20mm左右。

当混凝土坍落度小于设计坍落度时，黏聚性和保水性较好时，应保持水胶比不变，增大浆体用量或适当提高外加剂用量；当坍落度大于混凝土设计坍落度时，应保持水胶比不变，减少浆体用量或适当降低外加剂用量。

（二）混凝土坍落度合适，黏聚性和保水性不好混凝土坍落度可以满足设计要求，混凝土拌合物黏度较低，保水性能较差，虽然没有明显泌水现象，但存在部分粗骨料无浆体包裹。

遇到这种情况一般可以从两方面着手：一方面增加细骨料用量，降低粗骨料用量；另一方面是保持水胶比不变适当增加浆体用量，相应调整砂石用量。

（三）混凝土砂浆含量过多混凝土拌合物砂浆过多，石子含量较少，造成混凝土发散，流动性较差。

针对这一现象，可以降低砂的用量，增加石子用量。

如果调整后砂石用量比例合适，但混凝土仍然发散，流动性差，应适当增加浆体用量，增加混凝土黏聚性。

（四）混凝土泌水、抓底混凝土拌合物拌合时流动性和保水性都很好，一旦停止拌合就慢慢泌水，下沉的石子紧紧地与铁板黏结在一起，很难用铁锹等工具铲动，这一现象称为抓底、板结。

产生抓底、板结的主要原因是外加剂掺量敏感，外加剂用量或用水量提高2〜3kg/m3,就会出现泌水。
