数控车床刀具半径补偿

数控车床刀尖半径补偿的原理和应用分析(2011—11-07 19:39：41)分类：工程技术标签：杂谈摘要：分析了数控车削中因刀尖圆弧产生误差的原因，介绍了纠正误差的思路及半径补偿的工作原理，明确了半径补偿的概念。

结合实际,系统介绍了刀具半径补偿的应用方法，及使用中的注意事项。

Abstract: Analyzed the error's reason in numerical control turning because of arc of cutting tool ，introduced the correction error’s mentality and the radius compensation principle of work，cleared about the radius compensation concept. Union reality，introduced the cutting tool radius compensation application method, and in use matters needing attention..关键词:数控车床；假想刀尖；半径补偿；程序轮廓；原理；应用；Key word：CNC lathe；immaginary cutting tool point; radius compensation; procedure outline；principle; using1、前言在数控车床的学习中,刀尖半径补偿功能，一直是一个难点。

一方面，由于它的理论复杂，应用条件严格,让一些人感觉无从下手;另一方面，由于常用的台阶轴类的加工,通过几何补偿也能达到精度要求，它的特点不能有效体现，使一些人对它不够重视.事实上，在现代数控系统中,刀尖半径补偿，对于提高工件综合加工精度具有非常重要的作用，是一个必须熟练掌握的功能。

2、刀尖圆弧半径补偿的原理（1)半径补偿的原因在学习刀尖圆弧的概念前，我们认为刀片是尖锐的,并把刀尖看作一个点,刀具之所以能够实现复杂轮廓的加工，就是因为刀尖能够严格沿着编程的轨迹进行切削。

数控车床刀尖圆弧半径补偿真实的刀具刃是由圆弧构成的（刀尖半径）就像右图所示，在圆弧插补和攻螺纹的情况下刀尖半径会 带来误差。

偏置功能命令切削位置刀具路径 G40取消刀具按程序路径的移动 G41右侧刀具从程序路径左侧 移动G42左侧刀具从程序路径右侧移动补偿的原则取决于刀尖圆弧中心的动向，它总是与切削表面法向里 的半径矢量不重合。

因此， …不会发生问题。

不过，真实的刀具刃是由圆弧构成的 （刀尖半径）就像右图所示，在圆弧插补和攻 螺纹的情况下刀尖半径会带来误差。

2.偏置功能命令切削位置刀具路径G40取消刀具按程序路径的移动 G41右侧刀具从程序路径左侧移动 G42 左侧刀具从程序路径右侧移动 补偿的原则取决于刀尖圆弧中心的动向， 它总是与切削表面法向里 的半径矢量不重合。

因此，补偿的基准点是刀尖中心。

通常，刀具 I'-度和刀尖半径的补偿是按一个基准点来测量刀具长度刀尖半径i- i r i 1R ，以及用于假想刀尖半径补偿所需的刀尖形式数 （0-9）。

洋3这些 内容应当事前输入刀具偏置文件。

论这个命令是不是带圆弧插补， “刀尖半径偏置” 应当用 G00或者G01功能来下达命令或取消。

不 刀不会正确移动，导致它逐渐偏离所执行的路径。

因此，刀尖半径偏置的命令应当在切削进程启动之前完成； 并且能够防止从工件外部起刀带来的过切现象。

反之，要在切削进程之后用移动命令来执行偏置的取消过。

刀尖半径补偿编程原则一、 将刀具的刀尖圆角半径值及刀具的指向编码数存入刀具偏置文档的相应偏置序号处，偏置序号必须先于刀尖半径补偿激活。

二、 为了激活刀尖半径补偿，再一个或两个坐标轴都处于非 切削状态的直线运动段中编入 G41或G42至少其中一个坐标轴的移动编程量大于或等于刀尖圆角半径值。

三，进入和退岀工件切削时必须垂直于工件表面。

四，刀尖半径补偿在下列的工作模式中不起作用： G32 G34 G71、G72、G73 G74 G75 G76 G92 五，若在G90 G94固定循环中使用刀尖半径补偿，刀尖半径补偿必须先于在刀具刃国三 尖利时, 切削进程按照程序指定的形状执行假想的刀刃为基准，因此为测量带来一些困难。

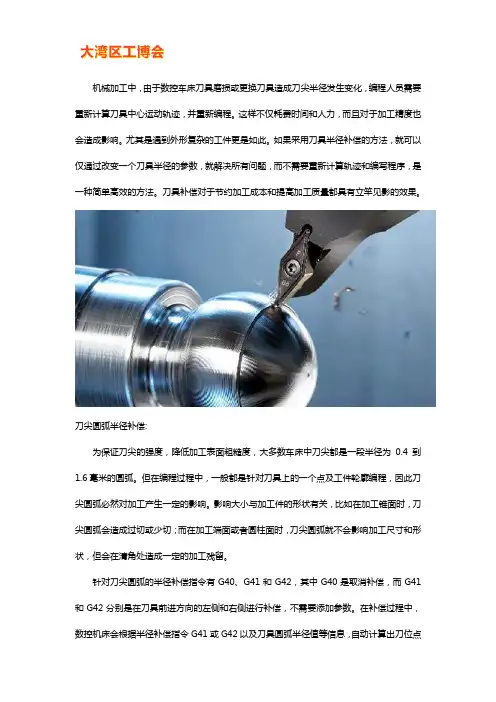

机械加工中，由于数控车床刀具磨损或更换刀具造成刀尖半径发生变化，编程人员需要重新计算刀具中心运动轨迹，并重新编程。

这样不仅耗费时间和人力，而且对于加工精度也会造成影响。

尤其是遇到外形复杂的工件更是如此。

如果采用刀具半径补偿的方法，就可以仅通过改变一个刀具半径的参数，就解决所有问题，而不需要重新计算轨迹和编写程序，是一种简单高效的方法。

刀具补偿对于节约加工成本和提高加工质量都具有立竿见影的效果。

刀尖圆弧半径补偿:为保证刀尖的强度，降低加工表面粗糙度，大多数车床中刀尖都是一段半径为0.4到1.6毫米的圆弧。

但在编程过程中，一般都是针对刀具上的一个点及工件轮廓编程，因此刀尖圆弧必然对加工产生一定的影响。

影响大小与加工件的形状有关，比如在加工锥面时，刀尖圆弧会造成过切或少切；而在加工端面或者圆柱面时，刀尖圆弧就不会影响加工尺寸和形状，但会在清角处造成一定的加工残留。

针对刀尖圆弧的半径补偿指令有G40、G41和G42，其中G40是取消补偿，而G41和G42分别是在刀具前进方向的左侧和右侧进行补偿，不需要添加参数。

在补偿过程中，数控机床会根据半径补偿指令G41或G42以及刀具圆弧半径值等信息，自动计算出刀位点的移动轨迹，并且按照计算结果偏移一个补偿量，从而达到理想的加工精度。

刀具位置补偿:实际加工中，为满足机械加工的需要，数控车床往往存在多把刀具。

系统对刀具位置进行补偿时，会找出多个刀尖相对于基准刀尖点的偏移量，并且将此信息存入相应的刀补地址中。

通过刀具位置补偿指令T加目前刀具补偿号和刀具补偿地址号，刀具的位置从非基准刀尖偏移到基准刀尖位置，实现补偿。

补偿完毕要立即发出T加目前刀具补偿号再加00来徐晓补偿。

由于数控车床程序可以自动建立和执行位置补偿功能，因此对于刀具磨损或安装刀具引起的位置变化，不需要重新编程。

具体的补偿流程中，程序会利用T 指令使补偿号和补偿量相对应，操作相应的磨损补偿动作，进而补偿X、Z 的磨损量，让各程序的终点相加得到位置。

浅谈数控车床刀具半径补偿摘要：全面介绍了数控车床加工过程中的刀具半径补偿，并且对数控车床不具备刀具半径补偿功能时的刀具补偿计算方法进行了阐述。

数控车削刀具半径补偿是数控系统中的重要功能, 正确地使用该功能, 在数控车削加工实践中能起到保证产品质量和提高生产效率的作用。

关键词：数控车床；加工；刀具补偿前言数控车床通常连续实行各种切削加工，刀架在换刀时前一刀具刀尖位置和新换的刀具位置之间会产生差异，刀具安装也存在误差、刀具磨损和刀尖圆弧半径等误差，若不利用刀具补偿功能予以补偿，就切削不出符合图样要求形状的零件。

此外，合理利用刀具补偿还可以简化编程。

数控车床的刀具补偿可分为两类，即刀具位置补偿和刀具半径补偿。

在车削过程中，刀尖圆弧半径中心与编程轨迹会偏移一个刀尖圆弧半径值r,用指令补偿因刀尖半径引起的偏差的这种偏置功能，称为刀具半径补偿。

具有补偿功能的数控车，编程时，不用计算刀尖半径中心轨迹，只要按工件轮廓编程即可(按照加工图上的尺寸编写程序)；在执行刀具半径补偿时，刀具会自动偏移一个刀具半径值；当刀具磨损，刀尖半径变小；刀具更换，刀尖半径变大时，只需更改输入刀具半径的补偿值，不需修改程序。

补偿值可通过手动输入方式，从控制面板输入，数控系统自动计算出刀具半径中心运动轨迹。

由于本人水平有限，时间仓促，因此在论文写作的过程当中，难免有错误存在，敬请各位专家批评指教。

二、刀具半径补偿2.1 何为存在刀尖半径补偿数控车床刀具补偿功能包括刀具位置补偿和刀具圆弧半径补偿两方面。

(1)刀具位置补偿刀具磨损或重新安装刀具引起的刀具位置变化，建立、执行刀具位置补偿后，其加工程序不需要重新编制。

办法是测出每把刀具的位置并输入到指定的存储器内，程序执行刀具补偿指令后，刀具的实际位置就代替了原来位置。

（2）刀具圆弧半径补偿在数控车削加工中，为了提高刀具的使用寿命和降低工件表面粗糙度，车刀刀尖被磨成半径不大的圆弧（刀尖AB圆弧），如图1所示。

刀具半径补偿功能在数控加工中的应用摘要本文描述了数控加工中刀具半径对零件加工与编程的影响，分析了刀具半径补偿功能在数控加工中的正确使用方法，并针对刀具半径补偿功能在数控车削加工、数控铣削加工中的应用进行了介绍。

关键词半径补偿；数控加工；轮廓；程序随着现代数控成型刀具的普及使用，大大提高了企业的加工能力，但由于刀具总是具有一定的半径，刀具中心运动轨迹并不是加工零件的实际轮廓。

若用刀具中心轨迹来编制加工程序，则程序的数学处理工作量大，当刀具半径发生变化时，则又还需重新修改或编制程序。

这样，编程会很麻烦。

利用刀具半径补偿功能，当编制零件加工程序时，只需按零件轮廓编程，使用刀具半径补偿指令，并在控制面板上用键盘（CRT/MDI）方式，人工输入刀具半径值，数控系统便会根据零件程序和刀具半径自动计算出刀具中心的偏移量，进而得到偏移后的中心轨迹，并使系统按刀具中心轨迹运动，完成对零件的加工。

1 数控车削加工中刀尖圆弧半径补偿的应用1.1 刀尖圆弧半径补偿的分析数控车床编程时可以将车刀刀尖看作一个点，按照工件的实际轮廓编制加工程序。

但实际上，为保证刀尖有足够的强度和提高刀具寿命，车刀的刀尖均为半径不大的圆弧。

一般粗加工所使用的车刀的刀尖圆弧半径R为0.8 mm或1.2 mm；精加工所使用车刀的圆弧半径R为0.4 mm或0.2 mm。

切削加工时，刀具切削点在刀尖圆弧上变动。

在切削内孔、外圆及端面时，刀尖圆弧不影响加工尺寸和形状，但在切削锥面和圆弧时，会造成过切或欠切现象。

因此，当使用车刀来切削加工锥面和圆弧时，必须将假设的刀尖的路径作适当的修正，使之切削加工出来的工件能获得正确尺寸，这种修正方法称为刀尖圆弧半径补偿。

1.2 刀尖圆弧半径补偿的方法对于采用刀尖圆弧半径补偿的加工程序，在加工前要把刀尖半径补偿的有关数据输入到刀补存储器中，以便执行加工程序时，数控系统对刀尖圆弧半径所引起的误差自动进行补偿。

刀尖圆弧半径补偿是通过G41、G42、G40代码及T代码指定的刀尖圆弧半径补偿值来加入或取消。

刀具补偿编程时，认为车刀刀尖是一个点，而实际上为了提高刀具寿命和工件表面质量，车刀刀尖常磨成一个半径不大的圆弧，为提高工件的加工精度，编制圆头刀程序时，需要对刀具半径进行补偿。

大多数数控车床都具有刀具半径自动补偿功能（G41，G42），这类数控车床可直接按工件轮廓尺寸编程。

数控车床刀尖圆弧半径补偿时间:2007-7-7 9:23:00这些内容应当事前输入刀具偏置文件。

“刀尖半径偏置” 应当用G00 或者G01功能来下达命令或取消。

不论这个命令是不是带圆弧插补，刀不会正确移动，导致它逐渐偏离所执行的路径。

因此，刀尖半径偏置的命令应当在切削进程启动之前完成；并且能够防止从工件外部起刀带来的过切现象。

反之，要在切削进程之后用移动命令来执行偏置的取消过。

刀尖半径补偿编程原则一, 将刀具的刀尖圆角半径值及刀具的指向编码数存入刀具偏置文档的相应偏置序号处,偏置序号必须先于刀尖半径补偿激活.二, 为了激活刀尖半径补偿,再一个或两个坐标轴都处于非切削状态的直线运动段中编入G41或G42,至少其中一个坐标轴的移动编程量大于或等于刀尖圆角半径值.三, 进入和退出工件切削时必须垂直于工件表面.四, 刀尖半径补偿在下列的工作模式中不起作用:G32,G34,G71,G72,G73,G74,G75,G76, G92.五, 若在G90,G94固定循环中使用刀尖半径补偿,刀尖半径补偿必须先于G90,G94指令激活.六, 若在G70精加工循环中使用刀尖半径补偿,刀尖半径补偿必须先于G70指令的执行,再定位到起始点处先激活七, 在刀具坐标轴运动离开工件时,刀尖参考点离开工件至少三倍于刀尖圆角直径值.在模具制造领域的25个常见问题解答1) 选择模具钢时什么是最重要的和最具有决定性意义的因素？成形方法－可从两种基本材料类型中选择。

A) 热加工工具钢，它能承受模铸、锻造和挤压时的相对高的温度。

B) 冷加工工具钢，它用于下料和剪切、冷成形、冷挤压、冷锻和粉末加压成形。

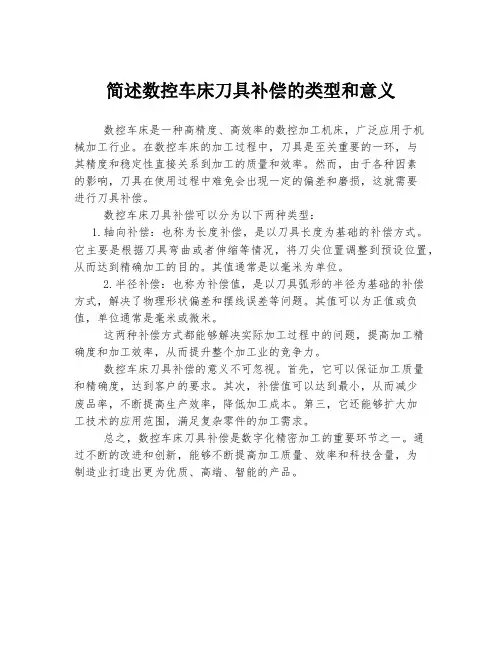

简述数控车床刀具补偿的类型和意义
数控车床是一种高精度、高效率的数控加工机床，广泛应用于机
械加工行业。

在数控车床的加工过程中，刀具是至关重要的一环，与
其精度和稳定性直接关系到加工的质量和效率。

然而，由于各种因素
的影响，刀具在使用过程中难免会出现一定的偏差和磨损，这就需要
进行刀具补偿。

数控车床刀具补偿可以分为以下两种类型：
1.轴向补偿：也称为长度补偿，是以刀具长度为基础的补偿方式。

它主要是根据刀具弯曲或者伸缩等情况，将刀尖位置调整到预设位置，从而达到精确加工的目的。

其值通常是以毫米为单位。

2.半径补偿：也称为补偿值，是以刀具弧形的半径为基础的补偿
方式，解决了物理形状偏差和摆线误差等问题。

其值可以为正值或负值，单位通常是毫米或微米。

这两种补偿方式都能够解决实际加工过程中的问题，提高加工精
确度和加工效率，从而提升整个加工业的竞争力。

数控车床刀具补偿的意义不可忽视。

首先，它可以保证加工质量
和精确度，达到客户的要求。

其次，补偿值可以达到最小，从而减少
废品率，不断提高生产效率，降低加工成本。

第三，它还能够扩大加
工技术的应用范围，满足复杂零件的加工需求。

总之，数控车床刀具补偿是数字化精密加工的重要环节之一。

通
过不断的改进和创新，能够不断提高加工质量、效率和科技含量，为
制造业打造出更为优质、高端、智能的产品。

言1.刀具半径补偿的基本概念2.在轮廓加工过程中，由于刀具总有一定的半径(如铣刀半径或线切割机的钼丝半径等)，刀具中心的运动轨迹与所需加工零件的实际轮廓并不重合。

如在图1中，粗实线为所需加工的零件轮廓，点划线为刀具中心轨迹。

由图可见在进行内轮廓加工时，刀具中心偏离零件的内轮廓表面一个刀具半径值。

在进行外轮廓加工时，刀具中心又偏离零件的外轮廓表面一个刀具半径值。

这种偏移，称为刀具半径补偿。

3.采用刀具半径补偿的作用和意义数控机床一般都具备刀具半径补偿的功能。

在加工中，使用数控系统的刀具半径补偿功能，就能避开数控编程过程中的繁琐计算，而只需计算出刀具中心轨迹的起始点坐标值就可。

同时，利用刀具半径补偿功能，还可以实现同一程序的粗、精加工以及同一程序的阴阳模具加工等功能。

4.刀具半径补偿指令的使用方式根据ISO 标准规定，当刀具中心轨迹在编程轨迹前进方向的左边时，称为左刀补，用G41表示；刀具中心轨迹在编程轨迹前进方向的右边时，称为右刀补，用G42表示；注销刀具半径补偿时用G40表示。

2 刀具半径补偿过程1.刀具半径补偿建立：当输入BS缓冲器的程序段包含有G41/G42命令时，系统认为此时已进入刀补建立状态。

当以下条件成立时，加工中心以移动坐标轴的形式开始补偿动作。

1.有G41或G42被指定；2.在补偿平面内有轴的移动；3.指定了一个补偿号或已经指定一个补偿号但不能是D00；4.偏置(补偿)平面被指定或已经被指定；5.G00或G01模式有效。

2.补偿模式：在刀具补偿进行期间，刀具中心轨迹始终偏离编程轨迹一个刀具半径值的距离。

此时半径补偿在G00、G01、G02、G03情况下均有效。

3.取消补偿：使用G40指令消去程序段偏置值，使刀具撤离工件，回到起始位置，从而使刀具中心与偏程轨迹重合。

当以下两种情况之一发生时加工中心补偿模式被取消。

①给出G40同时要有补偿平面内坐标轴移动。

②刀具补偿号为D00。

3 刀具半径补偿在加工中心中的应用有了刀具半径自动补偿功能，除可免去刀心轨迹的人工计算外，还可利用同一加工程序去完成粗、精加工及阴阳模具加工等。

三种补偿在数控加工中有3种补偿：刀具长度的补偿；刀具半径补偿；夹具补偿。

这三种补偿基本上能解决在加工中因刀具外形而产生的轨迹问题。

下面是三种补偿在一般加工编程中的应用。

一、刀具长度补偿：1．刀具长度的概念刀具长度是一个很重要的概念。

我们在对一个零件编程的时候，首先要指定零件的编程中心，然后才能建立工件编程坐标系，而此坐标系只是一个工件坐标系，零点一般在工件上。

长度补偿只是和Z坐标有关，它不象X、Y平面内的编程零点，因为刀具是由主轴锥孔定位而不改变，对于Z坐标的零点就不一样了。

每一把刀的长度都是不同的，例如，我们要钻一个深为50mm的孔，然后攻丝深为45mm，分别用一把长为250mm 的钻头和一把长为350mm的丝锥。

先用钻头钻孔深50mm，此时机床已经设定工件零点，当换上丝锥攻丝时，假如两把刀都从设定零点开始加工，丝锥因为比钻头长而攻丝过长，损坏刀具和工件。

此时假如设定刀具补偿，把丝锥和钻头的长度进行补偿，此时机床零点设定之后，即使丝锥和钻头长度不同，因补偿的存在，在调用丝锥工作时，零点Z坐标已经自动向Z （或Z）补偿了丝锥的长度，保证了加工零点的正确。

2.刀具长度补偿的工作使用刀具长度补偿是通过执行含有G43（G44）和H指令来实现的，同时我们给出一个Z坐标值，这样刀具在补偿之后移动到离工件表面距离为Z的地方。

另外一个指令G49是取消G43（G44）指令的，其实我们不必使用这个指令，因为每把刀具都有自己的长度补偿，当换刀时，利用G43（G44）H指令赋予了自己的刀长补偿而自动取消了前一把刀具的长度补偿。

3.刀具长度补偿的两种方式（1）用刀具的实际长度作为刀长的补偿（推荐使用这种方式）。

使用刀长作为补偿就是使用对刀仪测量刀具的长度，然后把这个数值输入到刀具长度补偿寄存器中，作为刀长补偿。

使用刀具长度作为刀长补偿的理由如下：首先，使用刀具长度作为刀长补偿，可以避免在不同的工件加工中不断地修改刀长偏置。

刀尖半径补偿计算公式刀尖半径补偿是在数控加工中用来纠正工具半径误差的一种技术措施，可以提高加工精度和加工效率。

在数控机床上，工作坐标系是由数控系统中的原点指定的，但实际加工中切削点往往并不在原点处，这就会造成加工误差。

刀尖半径补偿就是通过计算机软件或者数学模型来实现对误差的补偿。

下面将介绍刀尖半径补偿的计算公式及相关参考内容。

刀尖半径补偿计算公式可以根据具体的加工要求和切削条件而有所不同。

常见的刀尖半径补偿计算公式有以下几种：1. 直线插补刀尖半径补偿：在直线插补中，刀具在加工过程中往往会有一定的偏差，如果不进行补偿，会导致加工零件尺寸不准确。

刀尖半径补偿公式为：Compensation Value = Tool Radius - Cutting Path Radius。

2. 圆弧插补刀尖半径补偿：在圆弧插补中，刀具会有偏差，造成实际加工半径与理论半径不一致。

刀尖半径补偿公式为：Compensation Value = Tool Radius - Cutting Path Radius × (1 + cos(θ/2))，其中θ为切削半径对应的圆心角。

3. 刀具半径补偿：在使用具有半径的刀具进行加工时，刀具的半径也需要进行补偿。

刀具半径补偿公式为：Compensation Value = (Tool Radius2 - Tool Radius1) × Rpm × Time，其中Tool Radius2为实际刀具半径，Tool Radius1为理论刀具半径，Rpm为刀具转速，Time为加工时间。

刀尖半径补偿的具体计算公式可以根据实际情况进行调整和改进，可以通过数学模型和计算机软件进行计算。

此外，还可以通过实际加工测试来确定补偿值，根据加工零件的尺寸偏差来调整补偿值。

刀尖半径补偿的相关参考内容主要包括以下几个方面：1. 数控加工技术书籍：《数控车床编程与操作实例》、《数控铣床编程与操作实例》等书籍中都有关于刀尖半径补偿的介绍和计算方法的详细内容。

数控机床刀具补偿分析【摘要】数控加工中刀具补偿得到了广泛应用。

在实际加工的过程中，由于不同刀具的半径都各不相同，在加工中会产生很大的加工误差。

因此，在实际加工时必须通过刀具补偿的指令，使数控车床根据实际使用的刀具尺寸，自动调整其坐标轴的移动量，如果能够合理建立和灵活的运用刀具补偿功能，就会对简化编程和提高数控加工的质量会带来极大的帮助。

本文就加工中如何的应用刀具补偿作一些探讨。

针对刀具补偿功能在数控中的应用，研究它在加工中存在的问题对此进行解决，尽量避免刀补问题的发生。

【关键词】：刀具半径补偿；功能；应用；程序；指令目录引言 (1)一、刀具半径补偿 (2)二、刀具长度补偿 (2)三、数车中刀具补偿的应用 (3)（一）数车刀尖圆弧半径补偿误差分析 (3)（二）数车刀尖圆弧半径补偿方法 (4)（三）刀尖圆弧半径补偿注意事项 (5)四、加工中心刀具补偿应用 (5)（一）刀具长度补偿引起误差分析 (6)（二）刀具长度补偿方法 (6)五、加工举例 (6)（一）加工中心刀具长度补偿实例 (6)（二）数车刀尖圆弧半径补偿实例 (8)总结 (10)参考文献 (11)谢辞 (12)引言数控刀具补偿是数控加工系统的一个基础功能，在手工编程的铣削加工中广泛使用，如何的深人掌握和应用该功能，在机床加工中有非常重要的意义，在进行轮廓加工中，由于刀具有一定的半径，刀具中心的轨迹与加工工件的轨迹常不重合。

通过刀具补偿功能指令，数控系统可以根据输入的补偿量或者实际的刀具尺寸，使机床加工出符合规格的零件。

20世纪60到70年代的数控加工中还没有刀具补偿的概念，编程人员必须根据刀具的理论路线和实际路线的相对关系从而进行数控编程，既容易产生错误，又使得编程的效率很低。

当数控刀具补偿的概念出现时并应用到数控系统中后，编程人员就可以直接按照工件的轮廓尺寸进行程序编辑。

从而建立并执行刀补后，由数控系统自动计算、自动调整刀位点到刀具的运动轨迹。

刀具补偿功能数控车床在开机默认状态下，控制面板显示器中所显示的坐标是刀架中心或刀具参考点在机床坐标系中的坐标，见图3-11（a）所示为（X A机床；Z A机床），而编程中描述刀具运动的坐标是刀尖点沿工件轮廓加工中所经过的各点在工件坐标系中的坐标，见图3-11（b)所示为（XA工#，ZA工件），这样在加工前就必须进行对力操作；通过数控车床的刀具补偿功能将机床上刀架中心或刀具参考点在机床坐标系中的坐标转换成刀具刀位点在工件坐标系中的坐标，使程序在机床上能够正确运行。

（a）（b）图3-11控制面板上所显示的刀具位置的坐标刀位点是指在程序中用来表征刀具运动位置的刀尖点，是用以表征刀具特征的点。

对车刀，各种车刀的刀位点如图3-12所示。

（a）外圆车刀（b）切槽车刀（c）螺纹刀（d）圆弧车刀图3-12车刀的刀位点数控车床的刀具补偿功能包括刀具位置补偿功能和刀尖圆弧半径补偿功能。

一、刀具位置补偿功能刀具的位置补偿功能又称为刀具偏置补偿功能，在FANUC数控系统中，刀具的位置补偿一般包括刀具形状补偿功能和刀具磨损补偿功能。

数控车床上应用刀具位置补偿功能，其作用一是设定工件坐标系，二是设定刀具的刀位补偿值。

1.刀具形状补偿功能在实际加工中，通常要用多把刀具加工零件轮廓，而每把刀装夹在刀架上的刀位点的位置是不同的，如图313所示。

编程时是以一把刀的刀位点为基准设定工件坐标系的，在加工时，必须将所有万具的刀位点都偏移到此基准点的位置，如图3-14所示，这在FANUC数控系数控车床上就需要通过刀具形状补偿功能来实现。

图3-13刀具装夹在刀架上刀尖点的位置图3-14刀具补偿后的刀尖点重合于一点FANUC数控系统刀具形状补偿功能在加工程序运行中是通过刀具指令（T功能）自动实现的，如T0202，表示调用2号刀具加工，并执行02补偿单元中的力具补偿量。

当加工程序运行至T指令时，刀架会移动一个预先设置到系统中的刀具形状补偿量（即如图3-14中所示的ΔX、ΔZ），自动完成刀具的位置补偿。

数控车削中刀尖圆弧半径对加工的影响唐思远（湖南郴州技术学院423000）【摘要】系统分析了数控车削加工中刀尖圆弧半径对工件尺寸、形状的影响，并通过举例加以说明，提出相应的解决措施。

关键词：数控；刀尖圆弧半径补偿；刀尖方位；存储器一问题的提出数控加工中刀具功能又称为T功能，它是进行刀具选择和刀具补偿的功能指令。

数控车床的刀具补偿功能包括刀具位置补偿和刀尖圆弧半径补偿两个方面。

对于刀具位置补偿，一般地，操作者都比较重视，在加工前通过建立刀具偏置值来实现。

但对于刀尖圆弧半径补偿则比较容易忽视；而在数控仿真操作或实际加工过程中，往往因为这一点造成工件尺寸超差、形状异样，工件报废。

二刀尖圆弧半径补偿的概念（Tool Nose Radius Compensation）编制数控车床加工程序时，总是将刀尖看作一个点，如图（一）所示。

但是在实际加工中，这种理想的刀具状态是不存在的，因为无论用哪种材料做刀具，主、副切削刃的交点不可能是一个理想的点，而是存在一个圆弧过渡；另一方面，为了提高刀具刚度、延长使用寿命和降低加工表面粗糙度，通常也要将车刀刀尖刃磨成半径不大的圆弧，一般圆弧半径R在0.4~1.6mm之间(一般可通过对刀仪测量出来)。

如图（二）所示，编制加工程序时总是以理论刀尖P点来编程，数控系统通过准备功能指令来控制P点的运动轨迹；而实际切削时，真正起作用的切削刃是圆弧的各切点，这势必造成切削加工不足（不到位）或切削过量（过切）的现象，从而导致工件表面的形状误差和尺寸误差。

刀尖圆弧半径补偿功能就是用来补偿由于刀尖圆弧半径引起的工件误差的。

指令；刀具处于工件的右侧，即为刀尖右补偿，用G42指令；取消刀尖半径的左补偿或右补偿，用G40指令，此时车刀轨迹按理论刀尖轨迹运动。

四实现刀尖半径补偿功能的参数设置在加工工件之前，必须将刀尖半径补偿的有关参数输入到数控机床的相应存储器中，以便使数控系统对刀尖的圆弧半径所引起的误差进行自动补偿。
