钢制压力容器的焊接.

压力容器的焊接技术随着工程焊接技术的迅速发展，现代压力容器也已发展成典型的全焊结构。

压力容器的焊接成为压力容器制造过程中最重要最关键的一个环节，焊接质量直接影响压力容器的质量。

第一节碳钢、低合金高强钢压力容器的焊接一、压力容器用碳钢的焊接碳钢根据含碳量的不同，分为低碳钢(C≤0.25％)、中碳钢(C= 0.25％~ 0.60％)、高碳钢(C≥0.60％)。

压力容器主要受压元件用碳钢，主要限于低碳钢。

在《容规》中规定：“用于焊接结构压力容器主要受压元件的碳素钢和低合金钢，其含碳量不应大于0.25％。

在特殊条件下，如选用含碳量超过0.25％的钢材，应限定碳当量不大于0.45％，由制造单位征得用户同意，并经制造单位压力容器技术总负责人批准，并按相关规定办理批准手续”。

常用的压力容器用碳钢牌号有Q235-B、Q235-C、10、20、20R 等。

（一）低碳钢焊接特点低碳钢含碳量低，锰、硅含量少，在通常情况下不会因焊接而引起严重组织硬化或出现淬火组织。

这种钢的塑性和冲击韧性优良，其焊接接头的塑性、韧性也极其良好。

焊接时一般不需预热和后热，不需采取特殊的工艺措施，即可获得质量满意的焊接接头，故低碳钢钢具有优良的焊接性能，是所有钢材中焊接性能最好的钢种。

（二）低碳钢焊接要点（1）埋弧焊时若焊接线能量过大，会使热影响区粗晶区的晶粒过于粗大，甚至会产生魏氏组织，从而使该区的冲击韧性和弯曲性能降低，导致冲击韧性和弯曲性能不合格。

故在使用埋弧焊焊接，尤其是焊接厚板时，应严格按经焊接工艺评定合格的焊接线能量施焊。

（2）在现场低温条件下焊接、焊接厚度或刚性较大的焊缝时，由于焊接接头冷却速度较快，冷裂纹的倾向增大。

为避免焊接裂纹，应采取焊前预热等措施。

二、压力容器用低合金高强钢及其焊接特点①热轧、正火钢屈服强度在294Mpa ~ 490MPa之间，其使用状态为热轧、正火或控轧状态，属于非热处理强化钢，这类钢应用最为广泛。

②低碳调质钢屈服强度在490Mpa ~ 980Mpa之间，在调质状态下使用，属于热处理强化钢。

钢制压力容器焊接工艺标准评定随着工业的不断发展，钢制压力容器在化工、石油、天然气、冶金、机械、能源等领域中得到广泛应用，并且在运行过程中承受着高温、高压等严重的物理和化学冲击。

因此，正确的焊接工艺对于钢制压力容器的安全运行至关重要。

本文将针对钢制压力容器焊接工艺标准的评定进行探讨。

首先，钢制压力容器的焊接工艺标准评定需要依据一定的标准。

目前国际上普遍应用的标准包括ASME、GB、API等，其中，ASME标准是最为广泛应用的标准之一。

根据ASME标准，对钢制压力容器进行焊接工艺评定需要考虑以下几个方面：1.焊接材料的选择：焊接材料应符合ASME标准规定的要求，包括化学成分、力学性能、热处理要求等。

2.焊接前的准备工作：在进行焊接前，需要对焊接接头进行清理、除油、除锈等处理，确保焊接区域干净无杂质。

3.焊接工艺的选择：根据材料的类型、厚度、焊接形式等要素，选择合适的焊接工艺，包括MIG、TIG、埋弧焊等。

4.焊接参数的控制：焊接前需要对电流、电压、焊接速度、气体保护等参数进行调整，以确保焊接质量符合要求。

5.焊接质量的评定：焊接完成后，需要对接头进行无损检测，以评定焊接质量是否符合相应标准要求。

同时，钢制压力容器的焊接工艺标准评定还需要考虑到一系列的安全因素。

例如，焊接工艺应避免出现裂纹、变形等缺陷，避免出现焊接残留应力等因素。

此外，还需要考虑焊接过程中的防护措施，以确保焊接作业人员的人身安全。

除了以上因素，钢制压力容器焊接工艺标准评定还需要考虑到国家、行业和企业的具体要求。

不同行业、不同企业对于钢制压力容器的要求也不尽相同，因此需要根据实际情况进行相应的评估和制定相应的标准。

在评定钢制压力容器焊接工艺标准时，还需要考虑到质量控制的问题。

质量控制不仅包括焊接过程的控制，还包括焊接后的品管检验等一系列的工作。

这就需要对相应的工艺流程进行质量管理，以确保焊接工艺标准的质量符合相应的标准。

总之，钢制压力容器作为重要设备，在焊接工艺标准评定方面，需要综合考虑材料、工艺、安全和质量控制等一系列的因素。

钢制压力容器焊接工艺评定钢制压力容器是在工业生产过程中经常使用的一种设备。

作为容器，它需要经受压力的力量，并且还要保证内部介质不泄漏。

为了满足这些要求，焊接工艺一定要得到严格的控制和评定。

本文将介绍钢制压力容器焊接工艺评定的基本概念和流程。

什么是焊接工艺评定？焊接工艺评定是指通过对焊接工艺进行试验和评定，来判定焊接工艺的可靠性、适用性以及质量等指标。

焊接工艺评定是为了满足相关标准和规范的要求，确保焊接件符合设计要求和使用要求。

钢制压力容器焊接工艺评定的流程1. 概述在进行钢制压力容器焊接工艺评定之前，需要做好相关准备工作，包括准备焊接样品、确定评定标准等。

接下来，将一步一步介绍钢制压力容器焊接工艺评定的流程：2. 准备焊接样品在评定焊接工艺之前需要准备好焊接试样。

样品应该具有一定的代表性，通常的选择原则是选取最薄、最厚、直线焊和角焊。

样品应该具有与实际构件相同的质量、和焊接件类似的形状和尺寸、工艺类似于实际焊接过程等特点。

3. 焊接试验焊接试验是评定焊接工艺的关键环节，主要包括以下步骤：a. 固定角焊的试验在角焊焊接工艺评定中，一般使用三角板试样评定。

试样宽为300mm至500mm，板厚为确定步骤后的板厚，焊缝的长度应不小于200mm。

在进行试验之前，需要先在试样边缘处去除焊缝起始段，以此来保证试样的形状和焊缝的质量。

排除异常情况后进行剩下板件焊接，记录焊接参数和质量。

b. 固定直线焊试验在直线焊试验中，使用的是单面焊穿法焊接，首先将试样焊口排列好，再将试验端部或全长焊接，记录焊接参数并检查焊接质量。

4. 评定结果根据焊接试验的结果，对焊接工艺进行评定。

评定结果应该根据相关标准和规范作出判断，同时还需要参考实际应用情况，以确定最终的焊接工艺和焊接质量。

钢制压力容器焊接工艺评定是保证钢制压力容器的质量的重要环节。

只有在严格的评定标准和规范的指导下，才能确保焊接工艺的可靠性和适用性，最终保证焊接件的质量。

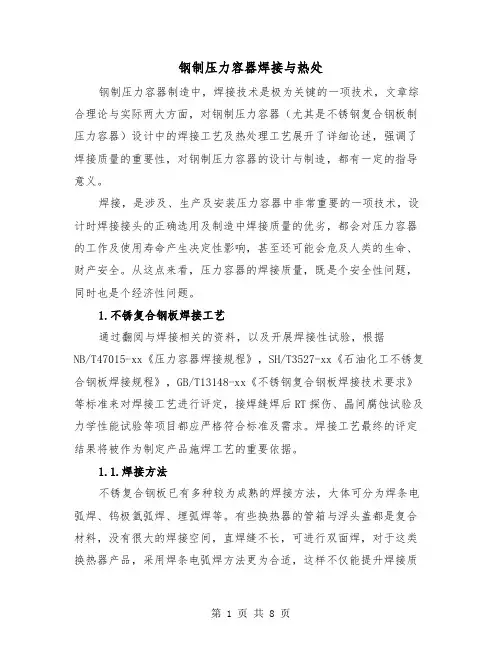

钢制压力容器焊接与热处钢制压力容器制造中，焊接技术是极为关键的一项技术，文章综合理论与实际两大方面，对钢制压力容器（尤其是不锈钢复合钢板制压力容器）设计中的焊接工艺及热处理工艺展开了详细论述，强调了焊接质量的重要性，对钢制压力容器的设计与制造，都有一定的指导意义。

焊接，是涉及、生产及安装压力容器中非常重要的一项技术，设计时焊接接头的正确选用及制造中焊接质量的优劣，都会对压力容器的工作及使用寿命产生决定性影响，甚至还可能会危及人类的生命、财产安全。

从这点来看，压力容器的焊接质量，既是个安全性问题，同时也是个经济性问题。

1.不锈复合钢板焊接工艺通过翻阅与焊接相关的资料，以及开展焊接性试验，根据NB/T47015-xx《压力容器焊接规程》，SH/T3527-xx《石油化工不锈复合钢板焊接规程》，GB/T13148-xx《不锈钢复合钢板焊接技术要求》等标准来对焊接工艺进行评定，接焊缝焊后RT探伤、晶间腐蚀试验及力学性能试验等项目都应严格符合标准及需求。

焊接工艺最终的评定结果将被作为制定产品施焊工艺的重要依据。

1.1.焊接方法不锈复合钢板已有多种较为成熟的焊接方法，大体可分为焊条电弧焊、钨极氩弧焊、埋弧焊等。

有些换热器的管箱与浮头盖都是复合材料，没有很大的焊接空间，直焊缝不长，可进行双面焊，对于这类换热器产品，采用焊条电弧焊方法更为合适，这样不仅能提升焊接质量，同时还可压缩成本，其操作较为灵活，几乎不受工件形状与焊接位置的影响。

1.2.焊接材料的选择焊材的选择，应根据基层等强度和复层保证耐蚀性等原则进行。

1.3.焊接设备与环境通常可选择直流焊机，基层、复层及过渡层这3种焊缝均可选择焊条电弧焊。

所采用的钢丝刷、扁铲等工具都，都应是不锈钢材料。

焊接应在0℃以上的环境下进行，同时现场还应采取必要的防风措施。

1.4.焊接坡口与接头组对1.4.1.坡口选用坡口形式时，应充分考虑焊接渡层的特点，焊接顺序应依次为焊基层、渡层到复层，，要尽可能不对复层进行焊接或进行少量焊接，同时还应避免复层焊缝被多次受热，从而逐步增强复层焊缝的耐腐蚀性能，该坡口形式还能有效降低设备内部的铲磨工作量。

JB/T 4709-92 钢制压力容器焊接规程1 主题内容与适用范围本标准规定了钢制压力容器焊接的基本要求.本标准适用于焊接、手弧焊、埋弧焊、气体保护焊、电渣焊焊接的钢制压力容器.2 焊接材料2.1 焊接材料包括焊条、焊丝、焊剂、气体保护焊、电渣焊焊接的钢制压力容器.2.2 焊接材料选用原则应根据母材的化学成分、力学性能、焊接性能结合压力容器的结构特点和使用条件综合考虑选用焊接材料,必要时通过试验确定.焊缝金属的性能应高于或等于相应母材标准规定值的下限或满足图样规定的技术要求.对各类钢的焊缝金属要求如下:2.2.1 相同钢号相焊的焊缝金属2.2.1.1 碳素钢、碳锰低合金钢的焊缝金属应保证力学性能,且需控制抗拉度上限.2.2.1.2 相低合金钢的焊缝金属应保证化学成分和力学性能,且需控制抗拉强度上限.2.2.1.3 低温用低合金钢的焊缝金属应保证力学性能,特别应保证夏比(V型)低温冲击韧性.2.2.1.4 高合金钢的焊缝金属应保证力学性能和耐腐蚀性能.2.2.1.5 不锈钢复合钢板基层的焊缝金属应保证力学性能,且需控制抗拉强度的上限;复层的焊缝金属应保证耐腐蚀性能,当有力学性能要求时还应保证力学性能.复层焊缝与基层焊缝,以及复层焊缝与基层钢板交界处推荐采用过渡层.2.2.2 不同钢号相焊的焊缝金属2.2.2.1 不同钢号的碳素钢、低合金钢之间的焊缝金属应保证力学性能.推荐采用与强度级别较低的母材相匹配的焊接材料.2.2.2.2 碳素钢、低合金钢与奥氏体高合金钢之间的焊缝金属应保证抗裂性能.推荐采用铬镍含量较奥氏体高合金钢母材高的焊接材料.2.3 焊接材料必须有产品质量证明书,并符合相应标准的规定,且满足图样的技术要求,进厂时按有关质保体系规定验收或复验,合格手方准使用.2.4 常用钢号推荐选用的焊接材料见表1,不同钢号相焊推荐选用的焊接材料见表2.3 焊接工艺评定和焊工3.1 施焊下列各类焊缝的焊接工艺必须按JB4708-92《钢制压力容器焊接工艺评定》标准评定合格.a. 受压元件焊缝;b. 与受压元件相焊的焊缝;c. 上述焊缝的定位焊缝;d. 受压元件母材表面堆焊、补焊.3.2 施焊下列各类焊缝的焊工必须按原劳动人事部颁发的《锅炉压力容器焊工考试规则》规定考试合格.a. 受压元件焊缝;b. 与受压元件相焊的焊缝;c. 熔入永久焊缝内的定位焊缝;d. 受压元件母材表面耐蚀层堆焊.4 焊前准备4.1 焊接坡口焊接坡口应根据图样要求或工艺条件选用标准坡口或自行设计.选择坡口形式和尺寸应考虑下列因素:a. 焊缝填充金属尽量少;b. 避免产生缺陷;c. 减少残余焊接变形与应力;d. 有利于焊接防护;e. 焊工操作方便;f. 复合钢板的坡口应有利于减少过渡层焊缝金属的稀释率.4.2 坡口置备4.2.1 碳素钢和标准抗拉强度不大于540MPa的碳锰低合金钢可采用冷加工,也可采用热加工方法置备坡口.4.2.2 标准抗拉强度大于540MPa的碳锰低合金钢、铬钼低合金钢和高合金钢宜采用冷加工法.若采用热加工方法,对影响焊接质量的表面层,应用冷加工方法去除.4.3 焊接坡口应保持平整,不得有裂纹、分层、夹渣等缺陷,尺寸应符合图样规定.4.4 坡口表面及两侧(手弧焊各10mm,埋弧焊、气体保护焊各20mm,电渣焊各40mm)应将水、铁锈、油污、积渣和其它有害杂质清理干净.4.5 奥氏体高合金钢坡口丙侧各100 mm范围内应刷涂料,以防止沾附焊接飞溅.4.6 焊条、焊剂按规定烘干、保温;焊丝需去除油、锈;保护气体应保持干燥.4.7 预热4.7.1 根据母材的化学成分、焊接性能、厚度、焊接接头的拘束程度、焊接方法和焊接环境等综合考虑是否预热,必要时通过试验确定.常用钢号推荐的预热温度见表3.4.7.2 不同钢号相焊时,预热温度按预热温度要求较高的钢号选取.4.7.3 采取局部预热时,应防止局部应力过大.预热的范围为焊缝两侧各不小于焊件厚度的3倍,且不小于100 mm.4.7.4 需要预热的焊件在整个焊过程中应不低于预热温度.4.7.5 当用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时,亦需考虑预热要求.4.8 焊接设备等应处于正常工作状态,安全可靠,仪表应定期校验.4.9 定位焊4.9.1 焊接接头拘束度大时,推荐采用低氢型药皮焊条施焊.4.9.2 定位焊缝不得有裂纹,否则必须清除重焊.如存在气孔、夹渣时亦应去除.4.9.3 熔入永久焊缝内的定位焊缝两应便于接弧,否则应予修整.4.10 避免强行组装,组装后接头需经检验合格, 方可施焊.5 焊接要求5.1 焊工必须按图样、工艺文件、技术标准施焊.5.2 焊接环境5.2.1 焊接环境出现下列任一情况时,须采取有效防护措施,否则禁止施焊.a. 风速:气体保护焊时大于2m/s,其它焊接方法大于10 m/s;b. 相对湿度大于90%;c. 雨雪环境;d. 焊件温度低于-20℃.5.2.2 当焊件温度为0～-20℃时,应在始焊处100mm范围内预热到15℃以上.5.3 应在引弧板或坡口内引弧,禁止在非焊接部位引弧.焊缝应在引出版上收弧,弧坑应填满.5.4 防止地线、电缆线、焊钳与焊件打弧.5.5 电弧擦伤处的弧坑需经打磨,使基均匀过渡到母材表面,若打磨后的母材厚度小于规定值时,则需补焊.5.6 受压元件的角焊缝的根部应保证焊透.5.7 双面焊须清理焊根,显露出正底的焊缝金属.对于自动焊,若经试验确认能保证焊透,亦可不作清根处理.5.8 接弧处应保证焊透与熔合.5.9 施焊过程中应控制层间温度不超过规定的范围.当焊件预热时,应控制层间温度不得低于预热温度.5.10 每条焊缝应尽可能一次焊完.当中断焊拉旮,对冷却纹敏感的焊件应及时采取后热、缓冷等措施.重新施焊时,仍需按规定进行预热.5.11 采用锤击改善焊接质量时,第一层焊缝和盖面焊缝不宜锤击.5.12 引弧板、引出板、产品焊接试板和焊接工艺纪律检查试板不应锤击打落.6 后热6.1 对冷裂纹敏感性较大的低合金钢和拘束度较大的焊件应采取后热措施.6.2 后热应在焊后立即进行.6.3 后热温度一般为200～350℃,保温时间可参照表4回火最短保温时间的规定.6.4 若焊后立即进行热处理可不作后热.7 焊后热处理7.1 根据母材的化学成分、焊接性能、厚度、焊接接头的拘束程度、容器使用条件和有关标准综合确定是否需要进行焊后热处理.7.2 常用钢号推荐的焊后热处理规范见表4.7.2.1 调质钢焊后热处理应低于调质处理时的回火温度.7.2.2 不同钢相焊时,焊后热处理规范应按焊后热处理温度要求较高的钢号执行,但温度不应超过两者中任一钢号的下临界点AC1.7.2.3 非受压元件与受压元件相焊时,应按受压元件的焊后热处理规范.7.2.4 采用电渣焊焊缝、焊后必须进行正火+回火的热处理.7.3 对有再热裂纹倾向的钢,在焊后热处理时应注意防止产生再热裂纹.7.4 奥氏体高合金钢制压力容器一般不进行焊后消除应力热处理.7.5 焊后热处理应在补焊后和压力试验前进行.7.6 应尽可能采取整体热处理.当分段热处理时,热重叠部份长度至少为1500mm,加热区以外部份应采取措施,防止产生有害的温度梯度.7.7 补焊和筒体环缝采取局部热处理时,焊缝每侧加热带宽度不得小于容器厚度的2倍;接管与容器相焊整圈焊缝热处理时,加热带宽度不得小于壳体厚度的6倍.加热区以外部位采取措施,防止产生有害的温度梯度.7.8 焊后热处理工艺7.8.1 焊件进炉时炉内温度不得高于400℃.7.8.2 焊件升温至400℃后,加热区升温速不得超过5000/δ℃/h(δ----厚度, mm),且不得超过200℃/h,最小可为50℃/h.7.8.3 焊件升温期间,加热区内任意长度为5000mm内的温差不得大于120℃.7.8.4 焊件保温期间,加热区最高与最低温度之差不宜大于65℃.7.8.5 升温和保温期间应控制加热区气体,防止焊件表面过度氧化.7.8.6 焊件出炉时,炉温不得高于400℃,加热区降温速度不得超过6500/δ℃/h,且不得超过260℃/h.最小可为50℃/h.7.8.7 焊件出炉时,炉温不得高于400℃,出炉后应在静止的空气中冷却.8 焊缝返修8.1 对需要焊接返修的缺陷应当分析产生原因,提出改进措施,按标准进行焊接工艺评定,编制焊接返修工艺.8.2 焊缝同一部位返修次数不宜超过2次.8.3 返修前需将缺陷清除干净,必要时可采用表面探伤检验确认.8.4 待补焊部位应开宽度均匀、表面平整、便于施焊凹槽,且两端有一定坡度.8.5 如需预热,预热温度应较原焊缝相同.8.7 要求热处理的容器如在热处理后返修补焊时,必须重作热处理.9 焊接检验9.1 焊接检验主要方面9.1.1 焊前a. 母材、焊接材料;b. 焊接设备、仪表、工艺装备;c. 焊接坡口、接头装置及清理;d. 焊工资格;e. 焊接工艺文件.9.1.2 施焊过程中a. 焊接规范参数;b. 执行焊接工艺情况;c . 执行技术标准情况;d. 执行图样规定情况.9.1.3 焊后a. 实际施焊记录;b. 焊缝外观及尺寸;c. 后热、焊后热处理;e. 产品焊接试板、焊接工艺纪律检查试板;f. 无损检验;g. 致密性试验.附加说明:本标准由全国压力容器标准化技术委员会提出,由全国压力容器标准经技术委员会制造分委员会归口.本标准由机械电子工业部合肥通用机械研究所负责起草.本标准主要起草人戈兆文.附件:国家技术监督局文件技监局标发[1992]122号关于压力容器行业标准归口管理及编号的批复机电部、化工部、中国石化总公司、劳动部:压力容器产品的科研、设计、生产、使用及监督检验涉及部门较多,根据目前情况,压力容器行业标准难以确定某一个部门归口管理.为了不影响行业标准的制、修订工作,经反复研究协商,现对压力容器行业标准归口管理、编号等有关问题规定如下:1.压力容器行业标准由机电部、化工部、中国石化总公司、劳动部共同审批发布.2.压力容器行业标准代号,使用机械行业标准代号(JB)3.机电部从机械行业标准(JB)编号中划出一段(JB4700-4999)作为压力容器行业标准编号,并委托“全国压力容器标准化技术委员会”代四部门管理.4.压力容器行业标准制定过程中的协调问题、组织技术审查、办理标准的报批等工作由“全国压力容器标委会”与以上四个部门联系.5.“全国压力容器标准化技术委员会”受国家技术监督局直接领导,由机电部、化工部、中国石化总公司、劳动部四部共同管理.压力容器行业标准的规划、计划,由“全国压力容器标委会”负责协调,通过后提出建议,分别列入标准起草单位的主管部门的计划.标准送审稿必须通过“全国压力容器标委会”审查通过后上的四个部门共同审批、发布,并报国家技术监督局备案.国家技术监督局一九九二年三月十一日。

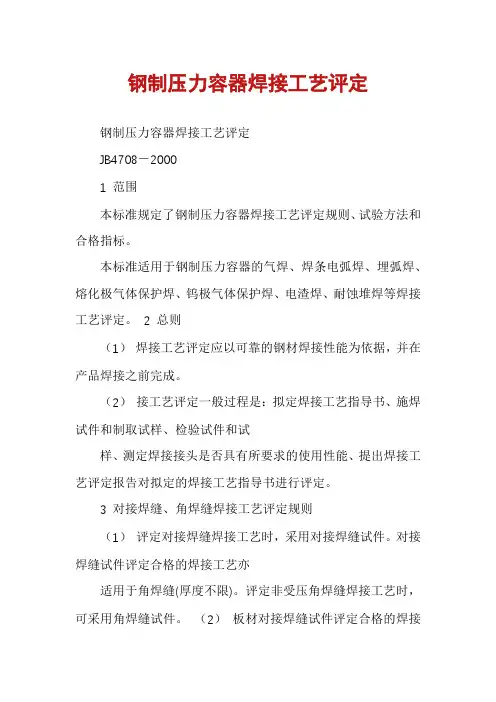

钢制压力容器焊接工艺评定钢制压力容器焊接工艺评定JB4708－20001 范围本标准规定了钢制压力容器焊接工艺评定规则、试验方法和合格指标。

本标准适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀堆焊等焊接工艺评定。

2 总则（1）焊接工艺评定应以可靠的钢材焊接性能为依据，并在产品焊接之前完成。

（2）接工艺评定一般过程是：拟定焊接工艺指导书、施焊试件和制取试样、检验试件和试样、测定焊接接头是否具有所要求的使用性能、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。

3 对接焊缝、角焊缝焊接工艺评定规则（1）评定对接焊缝焊接工艺时，采用对接焊缝试件。

对接焊缝试件评定合格的焊接工艺亦适用于角焊缝(厚度不限)。

评定非受压角焊缝焊接工艺时，可采用角焊缝试件。

（2）板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。

（3）管与板角焊缝试件评定合格的焊接工艺适用于板材的角焊缝，反之亦可（用于非受压角焊缝焊件时，焊件厚度的有效范围不限）。

（4）焊接工艺因素分为重要因素、补加因素、和次要因素。

重要因素：是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。

补加因素：是指影响焊接接头冲击韧性的焊接工艺因素。

当规定进行冲击试验时，需增加补加因素。

次要因素：是指对测定的力学性能无明显影响的焊接工艺因素。

（5）评定规则焊接方法－改变焊接方法需重新评定a 当变更任何一个重要因素时都需要重新评定焊接工艺。

b 当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。

c 当变更次要因素时不需要重新评定焊接工艺，但需重新编制焊接工艺指导书。

d 当同一条焊缝使用两种或两种以上焊接方法时，可按每种焊接方法或焊接工艺分别进行评定；亦可使用两种或两种以上焊接方法，焊接工艺焊接试件，进行组合评定。

组合评定合格后用于焊件时，可以采用其中一种或几种焊接方法、焊接工艺，但应保证其重要因素、补加因素不变，按相关条款确定每种焊接方法适用于焊件厚度的有效范围。

钢制压力容器焊接工艺评定钢制压力容器是一种常见的工业设备，用于承受高压力和高温的工作环境。

为了确保容器的安全和可靠性，焊接工艺评定是关键的步骤之一。

下面将讨论钢制压力容器焊接工艺评定的主要内容和步骤。

焊接工艺评定的目的是验证焊接工艺的适用性和可靠性，以确保焊接接头能满足设计要求和规范标准。

主要评定内容包括焊接材料、焊接工艺规范、焊接操作程序和焊接检验方法等。

首先，需要评定焊接材料的可靠性和符合要求。

这包括评估焊接材料的化学成分、力学性能、冲击性能和腐蚀性能等。

通过对材料的检测和实验验证，确保其能够满足容器的使用要求。

其次，需要评定焊接工艺规范的合理性和可行性。

焊接工艺规范是定义焊接工艺参数和操作要求的文件，包括焊接电流、电压、焊接速度、预热温度等。

评定工艺规范的关键是确定相应的焊接参数是否能够产生合适的焊缝形态和焊接质量。

然后，通过焊接操作程序评定焊接人员的技术能力和经验。

焊接操作程序是详细描述焊接过程和相应要求的文件，包括焊接设备的选择和调试、焊接材料的准备和清洁、焊接接头的加工和对位、焊接方法和顺序等。

评定焊接操作程序主要通过监督焊工在实际操作中是否符合操作要求来进行。

最后，需要评定焊接检验方法的可靠性和有效性。

焊接检验方法包括目视检验、尺寸检验、无损检验以及机械性能和化学成分等的检测。

评定焊接检验方法的关键是确定相应的检验标准和要求是否可以准确地评估焊接接头的质量和可靠性。

总之，钢制压力容器焊接工艺评定是确保焊接接头质量和容器可靠性的重要步骤。

通过评定焊接材料、焊接工艺规范、焊接操作程序和焊接检验方法等内容，可以确保焊接接头满足设计要求和规范标准，从而保证容器的安全运行。

钢制压力容器焊接工艺评定是保证焊接接头质量和容器可靠性的重要环节，也是确保容器安全运行的关键步骤。

在钢制压力容器的制造过程中，焊接是不可或缺的工艺之一，而焊接接头的质量直接关系到容器的使用寿命和安全性。

因此，对焊接工艺的评定显得尤为重要。

钢制压力容器焊接标准钢制压力容器是工业生产中常见的一种设备，它在化工、石油、电力等领域都有着广泛的应用。

而焊接是制造钢制压力容器过程中不可或缺的环节，焊接质量的好坏直接影响到压力容器的使用安全和性能。

因此，制定钢制压力容器焊接标准显得尤为重要。

首先，钢制压力容器焊接标准应当明确规定焊接工艺和焊接材料的选择。

在焊接工艺方面，应当根据压力容器的具体材质、结构和使用环境等因素，选择合适的焊接方法、焊接参数和焊接顺序。

同时，对于焊接材料的选择，也应当严格按照相关标准进行，确保焊接材料的质量和适用性。

其次，钢制压力容器焊接标准还应当明确规定焊接过程中的质量控制要求。

这包括焊接前的准备工作、焊接过程中的监控和记录、以及焊接后的检测和评定等环节。

只有严格执行这些质量控制要求，才能够保证焊接质量的稳定和可靠。

另外，钢制压力容器焊接标准还应当对焊接接头的几何形状和尺寸进行规定。

这包括焊缝的形状、尺寸、坡口形式和尺寸等方面的要求。

通过明确这些几何形状和尺寸的规定，可以有效地控制焊接接头的质量，确保焊接接头的强度和密封性。

最后，钢制压力容器焊接标准还应当对焊接过程中可能出现的质量缺陷和缺陷评定标准进行规定。

这包括焊接接头可能出现的缺陷类型、尺寸、位置和数量等方面的要求，以及对这些缺陷的评定标准和处理要求。

只有及时发现和处理这些质量缺陷，才能够避免因为质量缺陷导致的压力容器事故。

综上所述，钢制压力容器焊接标准的制定是非常重要的。

它不仅关系到压力容器的使用安全和性能，也关系到工业生产的正常运转和人员的生命财产安全。

因此，在制定和执行钢制压力容器焊接标准的过程中，需要各方共同努力，严格遵守相关规定，确保焊接质量的稳定和可靠。

钢制压力容器焊接规程JB／T 4709—2000关于发布《钢制压力容器焊接工艺评定》等四项行业标准的通知国机管［2000］401号各有关单位：根据国家质量技术监督局规定的压力容器行业标准审批程序，现发布《钢制压力容器焊接工艺评定》等四项行业标准，编号与名称如下：强制性标准：JB 4708—2000 钢制压力容器焊接工艺评定（代替JB 4708—1992）JB 4710—2000 钢制塔式容器（代替JB 4710—1992）JB 4744—2000 钢制压力容器产品焊接试板的力学性能检验（代替GB 150—1998附录E）推荐性标准：JB／T 4709—2000 钢制压力容器焊接规程（代替JB／T 4709—1992）以上标准于2000年10月1日起实施，其出版发行工作责成全国压力容器标准化技术委员会按期组织完成。

2000年8月15日前言本标准对JB／T 4709—1992进行修订。

本标准依据JB／T 4709—1992实施以来所取得的经验，参照近期国际同类标准进行了下列变动：1 增加附录A“不锈钢复合钢焊接规程”和附录B“焊接工艺规程推荐表格”。

2 第3章增加了如下内容：①焊材选用并应通过焊接工艺评定要求；②从GB／T 5118选用焊条的规定；③表1和表3增加了一些钢号；④增加了表2。

3 第5章增加了表4，表5增加了一些钢号。

4 第8章增加了焊后热处理厚度的规定。

表6中增加了一些钢号，调整了焊后热处理温度；增加了表7。

本标准从实施之日起，代替JB／T 4709—1992。

本标准的附录A是标准的附录。

本标准的附录B是提示的附录。

本标准由全国压力容器标准化技术委员会提出，由全国压力容器标准化技术委员会制造分委员会归口。

本标准负责起草单位：合肥通用机械研究所、锦西化工机械厂和大连石油化工设计院。

本标准主要起草人：戈兆文、龙红、严国华。

参加本标准编制的工作单位及人员有：中国石化集团公司咨询公司：寿比南、杨国义。

钢制压力容器焊接工艺评定标准钢制压力容器是一种常见的工业设备，其焊接工艺的质量直接关系到容器的安全可靠性。

为了保证焊接质量，评定焊接工艺是必不可少的一项工作。

下面是钢制压力容器焊接工艺评定标准的相关内容：1. 焊接材料要求：焊材应符合国家或行业标准的要求，包括焊丝、焊条等焊接材料。

2. 焊工资质要求：焊工应经过相关培训，并取得相关证书，具备相应的焊接经验和技能。

3. 焊接设备要求：焊接设备应满足相关国家或行业标准，包括焊接机、气体保护设备等。

4. 焊接工艺规范：焊接工艺应符合相关标准或规范的要求，包括焊接材料预处理、焊接参数设置、焊接顺序等。

5. 焊接质量控制：焊缝外观质量、焊接强度等指标应符合相关标准的要求。

质检部门应对焊缝进行抽检，包括焊缝的外观检查、尺寸检查、力学性能检测等。

6. 焊接过程监控：在焊接过程中，应进行相应的监控措施，包括焊缝温度监测、热变形监测、焊缝形态检测等。

7. 焊接记录和报告：对每一道焊缝应进行记录，包括焊接材料、焊接参数、焊接过程中的操作记录等。

综上所述，钢制压力容器焊接工艺评定标准涉及焊接材料的选择和要求，焊工的资质要求，焊接设备的要求，焊接工艺规范，焊接质量的控制措施，焊接过程的监控措施，以及焊接记录和报告的要求。

通过评定标准的制定和执行，可以确保钢制压力容器的焊接质量符合相关的国家或行业标准，提高容器的安全可靠性。

钢制压力容器是广泛应用于石油、化工、电力等行业的重要设备。

焊接是制造钢制压力容器的主要工艺之一，其质量直接关系到容器的安全性。

因此，钢制压力容器焊接工艺评定标准的制定及执行对保障容器的质量具有重要意义。

一、焊接材料要求焊接材料是决定焊接质量的重要因素之一，其质量必须符合国家或行业的标准要求。

焊接材料通常包括焊丝、焊条等，在使用前应进行质量检查，确保其化学成分、机械性能和耐腐蚀性满足设计要求。

此外，焊接材料还需与基体材料具有良好的相容性，以避免焊后产生的焊接缺陷。

钢制压力容器的焊接压力容器是典型的焊接结构，主要的制造方法就是焊接，焊接质量直接关系到设备的质量。

有必要在这里了解一下，基本的焊接知识。

1焊接接头分类压力容器的焊接接头分成四类，目的是在设计、制造、维修、管理时可以分别对待，从而保证质量。

①圆筒部分的纵向接头（多层包扎容器层板层纵向接头除外），球形封头与圆筒连接的环向接头，各类凸形封头中的所有拼焊接头以及嵌入式接管与壳体对接连接的接头，均属A类焊接接头。

②壳体部分的环向焊缝接头，锥形封头小端与接管连接的接头，长颈法兰与接管连接的接头，均属B类焊接接头，但已规定为A、C、D类的焊接接头除外。

③平盖、管板与圆筒非对接连接的接头，法兰与壳体、接管连接的接头，内封头与圆筒的搭接接头以及多层包扎容器层板层纵向接头，均属C类焊接接头。

④接管、人孔、凸缘、补强圈等与壳体连接的接头，均属D类焊接接头，但已规定为A、B类的焊接接头除外。

A类焊缝是容器中受力最大的接头，因此一般要求采用双面焊或保证全焊透的单面焊缝；B类焊缝的工作应力一般为A类的一半。

除了可采用双面焊的对接焊缝以外，也可采用带衬垫的单面焊；在中低压焊缝中，C类接头的受力较小，通常采用角焊缝联接。

对于高压容器，盛有剧毒介质的容器和低温容器应采用全焊透的接头。

D类焊缝是接管与容器的交叉焊缝。

受力条件较差，且存在较高的应力集中。

在后壁容器中这种焊缝的拘束度相当大，残余应力亦较大，易产生裂纹等缺陷。

因此在这种容器中D类焊缝应采取全焊透的焊接接头。

对于低压容器可采用局部焊透的单面或双面角焊。

接头的基本形式有对接接头、T形（十字形）接头、角接接头和搭接接头对接接头是最基本的一种接头形式，其强度可以达到与母材相同，受力均匀，筒体与封头等重要部件的连接均采用对接接头。

厚度小时不开坡口，当厚度超过8mm是要有坡口。

从图5-3可以看到，对接接头中的应力分布比较复杂，焊缝与母材交界处有应力集中现象。

应力集中系数的大小和焊缝的几何尺寸相关，如果通过打磨将余高磨平，应力的分配情况就有明显改善。
