PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总 (1)pkpm中柱下条形基础计算 (2)如何迅速提高PKPM结构建模速度？ (3)PKPM悬挑结构的边梁再挑板处理办法 (7)PKPM怎么设悬挑板 (8)PKPM楼板怎么开洞 (9)pkpm梁箍筋超限如何调整? (12)门式刚架结构中夹层的设计用pkpm软件计算时，如何建模计算？(13)pkpm梁箍筋超限如何调整? (15)PKPM框架柱超筋后如何处理？ (16)PKPM配筋计算结果手配钢筋问题？ (17)PKPM钢结构设计经验 (19)pkpm建模时楼梯板厚和荷载如何输入？ (34)PKPM中是一起建模还是分开建模？ (36)PKPM中井字梁的建模方法 (38)PKPM中如何布置变截面梁 (38)PKPM建模不偏轴输入梁柱，影响大不大? (39)pkpm-剪力墙如何根据SATWE计算结果配筋 (40)PKPM施工缝验算超限怎么调整 (46)PKPM三级框架柱结构优化设计 (48)PKPM短肢剪力墙输入方法 (52)PKPM结构技术问题汇总 (54)PKPM短肢剪力墙输入方法 (62)PKPM悬挑板可否传导荷载与扭矩？ (63)38条PKPM钢结构设计问答题，你都知道吗？ (65)PKPM丨Satwe参数详解：活荷载信息 (82)PKPM丨Satwe参数详解：风荷载信息 (85)PKPM丨Satwe参数详解：地震信息 (89)pkpm中柱下条形基础计算pkpm没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，却可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。
步骤如下：1、读入地质资料输入2、参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3、网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4、修改荷载参数、读取荷载5、定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6、退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7、弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8、弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02：查看相关荷载工况下的内力图9、弹性地基梁/参看结果（正常操作）10、弹性地基梁施工图（正常操作）--------------------------------------------------------------------如何迅速提高PKPM结构建模速度？部分工程设计者不论在操作CAD还是PKPM时都习惯于单纯的点菜单操作，这无异于“自废单手”。

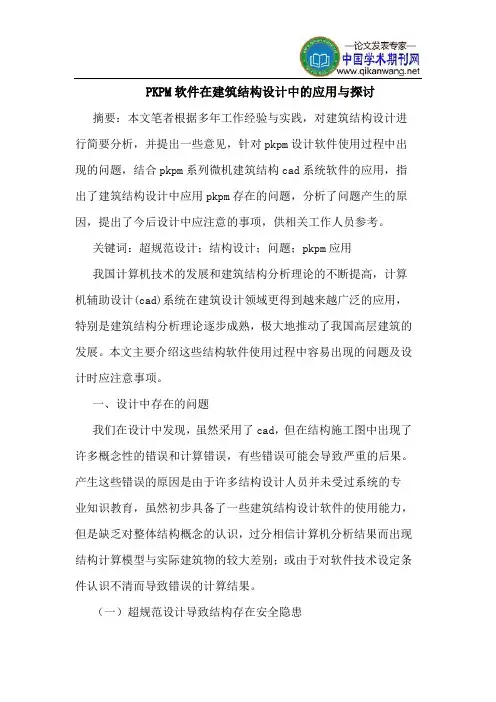

PKPM软件在建筑结构设计中的应用与探讨摘要：本文笔者根据多年工作经验与实践，对建筑结构设计进行简要分析，并提出一些意见，针对pkpm设计软件使用过程中出现的问题，结合pkpm系列微机建筑结构cad系统软件的应用，指出了建筑结构设计中应用pkpm存在的问题，分析了问题产生的原因，提出了今后设计中应注意的事项，供相关工作人员参考。
关键词：超规范设计；结构设计；问题；pkpm应用我国计算机技术的发展和建筑结构分析理论的不断提高，计算机辅助设计(cad)系统在建筑设计领域更得到越来越广泛的应用，特别是建筑结构分析理论逐步成熟，极大地推动了我国高层建筑的发展。
本文主要介绍这些结构软件使用过程中容易出现的问题及设计时应注意事项。
一、设计中存在的问题我们在设计中发现，虽然采用了cad，但在结构施工图中出现了许多概念性的错误和计算错误，有些错误可能会导致严重的后果。
产生这些错误的原因是由于许多结构设计人员并未受过系统的专业知识教育，虽然初步具备了一些建筑结构设计软件的使用能力，但是缺乏对整体结构概念的认识，过分相信计算机分析结果而出现结构计算模型与实际建筑物的较大差别；或由于对软件技术设定条件认识不清而导致错误的计算结果。
（一）超规范设计导致结构存在安全隐患超规范设计问题对中小设计院来说是禁而未绝的问题。
虽然建设主管部门三令五申的强调，但是由于缺乏有效的管理手段和约束机制，审查只限于对建筑造型的审查，使得一些超规范设计得以获得实施。
当然，超规范设计有设计单位主观上的原因，也有的是客观上造成的。
超规范设计的问题主要表现在几个方面。
1．砖混结构层数和高度超规范问题在《建筑抗震设计规范》(gbj11289)(以下简称“抗规”)中，多层砌体房屋由高度和层数两个指标控制，一般认为，超过其中的一个控制指标即是超规范设计。
近年来，一些抗震设防地区所建砖混建筑物相继出现层带半地下室砖混住宅。
严格地讲，按“抗规”第51112条规定，带半地下室住宅房屋的高度和层数应从地下室地面算起，也就是说，8层附带半地下室建筑的实际层数应为9层。
一，打开PKPM首页，改变目录一行改变你结果的存储路径. 二，PMCAD，建筑模型与荷载输入.（1）输入图形文件名后,点击确认。
（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。
（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。
按ESC键后输入轴线.命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置,在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。
方便快捷，当然也可以用其他三种方式.柱布置用到大家的结构力学知识和钢混知识。
柱子的截面高度需要用钢混的长细比和轴压比两项综合确定.主梁布置，与柱布置方法一样,要注意的一点是，次梁也需在主梁布置中布置,PKPM会自动根据梁的线刚度比确定主次梁,不需要大家再人为的布置主次梁了。
主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2.（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。
（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0。
09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0。
0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0。
5:以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm)及活荷载（规范规定为2).注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。
设计参数,按照截图所示修改信息。
地震烈度为6度，基本风压为0。
45。
（7）楼层组装根据需要增加楼层层数，如截图所示.复制层数为四层，标准层1荷载标注层1：4.2,2。
0.在增加一顶层，复制层数一层,标准层1,荷载标注层2：5.5,0.5.此建筑物的层数为5层.点击楼层组装,重新组装确定. （8）保存退出：存盘退出，直接退出。
PKPM常见问题及详解:结构篇1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。
这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后果不堪设想。
从规范角度来说，抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算，足见节点的重要性。
2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时，可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时，就可以不考虑其最不利布置？答：首先在考虑此条时应根据具体情况而定，规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载”同时此条表述与旧版规程类似。
首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的，刚架构件一般包括刚架梁、柱构件，对于檩条、墙梁等围护构件的计算新版规范没有单独提出，旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。
活载不利布置是一般活荷载的一种属性，即可变荷载存在加载位置的随机性，例如楼面或楼面各个房间在不同时间呈现不同的人员分布，屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化，对于雪的融化及再次冻结都会产生影响，所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。
规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况，对于雪荷载等其他活荷载类型还要根据具体情况而定。
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。
四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。
对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。
PKPM常见疑问分析作为一名结构设计工作者，对PKPM这个结构计算程序的应用，是我们每个人工作中必须熟练掌握的一门技能。
虽然对PKPM的基本应用我们结构设计人员应该都没有什么问题，但是，对于程序的一些参数的填写以及计算结果的判断，我们始终都还存在着疑惑之处。
以下特别摘出几点，以供大家分析。
一、模拟施工加载的选择：在竖向荷载作用下，结构变形基本上是在施工过程中逐层形成的。
在施工过程中，由于从下往上依次施工和逐层找平的原因：某一层的恒载仅对该层及其以下各层的变形和内力有影响，而不影响该层以上各层，也不受上面各层刚度影响。
模拟施工加载1 ：刚度一次形成，分层加载荷载考虑了从下往上依次施工和逐层找平因素的影响；未考虑结构地基的不均匀沉降；若结构地基无不均匀沉降，模拟施工加载1能较准确地反映结构的实际受力状态；若结构地基有不均匀沉降，上述分析结果会存在一定的误差，尤其对于框剪结构，外围框架柱受力偏小。
模拟施工加载2 ：在模拟施工加载1的基础上，将竖向构件的轴向刚度放大10倍考虑在模拟施工加载1的基础上，近似考虑基础的不均匀沉降：（1）假定基础的刚度是均匀的；（2）竖向构件的轴向刚度放大10倍，间接减小竖向变形差。
“模拟施工加载2”在理论上并不严密，是一种经验上的处理方法，但这种经验上的处理，会使地基有不均匀沉降的结构的分析结果更合理，能更好地反映这类结构的实际受力状态。
但是由于其竖向构件的轴向刚度放大10倍的依据不足，一般仅用于框剪结构传基础的荷载，模拟施工加载3 ：刚度分层形成，荷载分层加载06年以后的PKPM版本增加了模拟施工加载3，模拟3是对模拟1的改进，采用分层刚度分层加载模型。
在分层加载时，去掉了没有用的刚度，如第一层加载，则只有1层的刚度，而模拟1却仍为整体刚度，使计算结果更接近于施工的实际情况。
因此，我觉得，对一般多、高层建筑我们应该首选模拟施工3。
二、土层水平抗力系数的比例系数m新版本pkpm对地下室侧向约束参数的概念和算法作了重要改动，2009年之前的版本采用的参数是：回填土对地下室约束相对刚度比，而现在的版本都改为了土层水平抗力系数的比例系数m。
PKPM在结构设计中的经验总结PKPM（Peking University Prestressed Concrete Structure Analysis and Design Program）是由北京大学首都和周边地区的统一材料力学研究所开发的计算机程序，用于预应力混凝土结构的分析和设计。
在结构设计中，PKPM是一种常用的工具，其在经验累积和实践中积累了丰富的经验。
以下是PKPM在结构设计中的一些经验总结：1.结构模型的建立：在进行结构分析之前，需要将结构建模，并进行节点和单元的划分。
在建立结构模型时，应该考虑结构的几何特征、荷载情况和支座约束等因素。
准确的结构模型是进行结构分析和设计的基础。
2.荷载分析：在进行结构设计之前，需要对结构施加荷载进行分析。
荷载分析是确定结构所受荷载的类型、大小和作用位置的过程。
在进行荷载分析时，应该考虑静荷载和动荷载，并根据设计要求和规范进行合理的假设。
3.材料性能的选择：在进行结构设计时，需要选择适当的材料，包括混凝土、钢筋和预应力钢筋等。
选择合适的材料能够有效地提高结构的承载性能和使用寿命。
4.结构的稳定性分析：在进行结构设计时，需要考虑结构的稳定性。
对于大跨度的结构，尤其需要进行稳定性分析，以确保结构在受到荷载作用时不会发生整体失稳或局部失稳。
5.预应力计算：在进行预应力混凝土结构设计时，需要进行预应力计算。
预应力计算是确定预应力的大小、方向和作用位置的过程。
通过合理地设置预应力，可以提高结构的受力性能和抗震性能。
6.设计参数的选择：在进行结构设计时，需要选择适当的设计参数，包括截面尺寸、受力钢筋的布置和预应力的设计值等。
合理地选择设计参数可以确保结构的强度和稳定性。
7.节点和连接的设计：在进行结构设计时，需要对节点和连接进行合理设计。
节点和连接的设计是确保结构各部分之间协调和传力良好的关键。
合理的节点和连接设计可以提高结构的整体性能和可靠性。
8.结构监测和强度验收：在结构建成后，需要进行结构监测和强度验收。

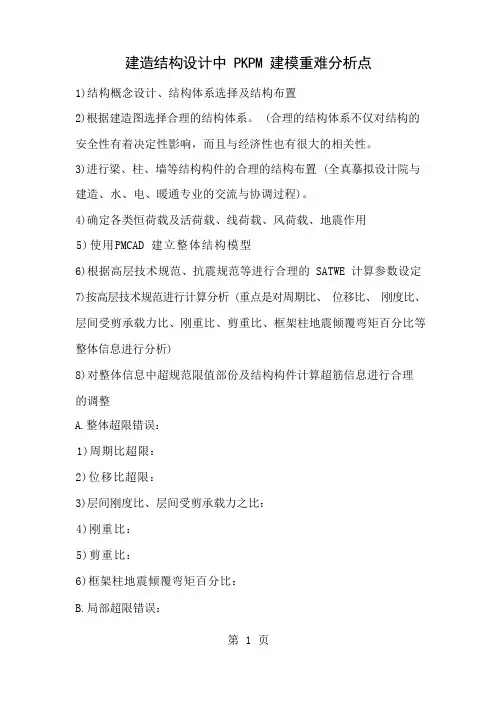

建造结构设计中 PKPM 建模重难分析点1)结构概念设计、结构体系选择及结构布置2)根据建造图选择合理的结构体系。
(合理的结构体系不仅对结构的安全性有着决定性影响，而且与经济性也有很大的相关性。
3)进行梁、柱、墙等结构构件的合理的结构布置 (全真摹拟设计院与建造、水、电、暖通专业的交流与协调过程)。
4)确定各类恒荷载及活荷载、线荷载、风荷载、地震作用5)使用PMCAD 建立整体结构模型6)根据高层技术规范、抗震规范等进行合理的 SATWE 计算参数设定7)按高层技术规范进行计算分析 (重点是对周期比、位移比、刚度比、层间受剪承载力比、刚重比、剪重比、框架柱地震倾覆弯矩百分比等整体信息进行分析) 8)对整体信息中超规范限值部份及结构构件计算超筋信息进行合理的调整A.整体超限错误：1)周期比超限：2)位移比超限：3)层间刚度比、层间受剪承载力之比：4)刚重比：5)剪重比：6)框架柱地震倾覆弯矩百分比：B.局部超限错误：1)连梁超限：2)墙肢超限：9)整体计算结果合理性的判断10)局部构件计算结果合理性的判断11)对结构方案进行扩大初步设计原文建造结构设计中 PKPM 建模重难分析点·结构概念设计、结构体系选择及结构布置(课程十一大核心之一) 概念设计讲解 (从历次大地震灾害的经验教训可以看出，对结构抗震设计而言，概念设计比计算设计更为重要，结构抗震性能的决定因素是良好的概念设计。
从哲学上分析，概念设计的提出本质上是对计算设计一统天下局面的否定，从而改变了传统的彻底依赖计算结果进行设计的单一设计方法，是设计方法的一次质的飞跃。
)·根据建造图选择合理的结构体系。
(合理的结构体系不仅对结构的安全性有着决定性影响，而且与经济性也有很大的相关性。
(课程十一大核心之二)·进行梁、柱、墙等结构构件的合理的结构布置 (全真摹拟设计院与建造、水、电、暖通专业的交流与协调过程)。
(课程十一大核心之三) 如何根据建造图选取合理的结构体系是第一步。
PKPM微课第六⼗五、六⼗六期：2017⼗⼤常见疑难问题解析（⼀）、（⼆）第65期1、请问加腋板怎么建模？答：加腋板的建模⾮常简单，直接输⼊加腋的长度和⾼度即可，PMSAP与slab都可以。
2、问⼀下，框⽀转换结构框⽀柱的倾覆⼒矩的限值应该怎么理解？有的时候觉得有问题。
答：限制按照规范的要求控制，框⽀框架倾覆⼒矩不多于结构底层倾覆⼒矩的50%。
3、设备平台发⽣共振，如何处理？答：尽量调整平台的构件截⾯及布置，错开设备周期与平台周期，⼆次共振会加⼤地震作⽤效应，增⼤幅度可能会达到1.5倍以上。
4、请问⼤板结构体系的刚度⽅法系数具体到底和⼩板结构有什么区别？答：没有区别。
5、⽆梁楼盖的处理和正常结构设计有什么区别？答：不太⼀样，下⼀节课程会讲到，⽆梁楼板要考虑板的⾯外刚度，正常楼板不考虑板⾯外刚度，⾯内⽆限刚。
6、⽆梁楼盖也讲⼀下吧，谢谢。
答：下⼀节课会讲到，敬请期待！7、没讲加腋⼤板的梁应该怎么设计⽐较合理？答：梁并⽆特殊要求。
8、两跨的⽆梁楼盖，对相邻跨度差异是不是有限制？答：因为⽆梁楼盖是整体⼀层做有限元分析，即使跨度有差异，也能计算出这种差异性，这不同于静⼒⼿册的简化算法。
9、请教梁加腋和板加腋的区别？答：⼀个是对梁根部加强⼀个是对板加强。
10、框架梁计算刚度放⼤时，能否考虑T型截⾯？答：刚度放⼤系数的计算实际上就是考虑T型截⾯的。
11、剪⼒墙出现⼤偏拉怎么处理？谢谢。
答：如果是符合规范的双肢墙，可以定义双肢墙，让软件按照规范⾃动放⼤剪⼒弯矩进⾏配筋计算。
当然⾸先需了解清楚墙体偏拉的相关规范深层次理解，我原来的课程有详细的讲解，可查看。
12、轴⼒下的倾覆⼒矩和规定⽔平⼒作⽤下的倾覆⼒矩有什么区别？轴⼒⽅式倾覆⼒矩在普通的剪⼒墙结构形式下是不是不⽤看？答：计算⽅式有区别，规范提出的是规定⽔平⼒V*H的⽅法，这种⽅法仅针对竖向构件连续的，对于转换结构不适⽤。
两种计算⽅法原理有别，详细见我课程PPT。
1、砌体结构，7度，层高加到6m，墙厚减为120时，仍然抗剪通过；同时高厚比无数字显示，什么原因？答：初次使用砌体模块时，可能将墙体材料定义成了混凝土墙，改了砖墙即可。
2、梁施工图中300mm宽的梁全部配的四肢箍，什么原因？答：因为是一级抗震，根据混凝土规范11.3.8条，最大肢距为200mm，300-50=250，除以200=1.25，至少要配3肢箍，程序默认不用奇数箍筋，所以取了四肢。
50是两个保护层厚度。
3、剪力墙竖向暗柱纵筋计算有否考虑平面外弯矩？答：未考虑平面外弯矩。
考虑了只受轴力时，按混凝土规范墙平面外稳定的配筋计算4、2010年后新SATWE计算，混凝土柱选择单偏压和双偏压计算，柱子B边和H边配筋大小相反，如单偏压B边和H边配筋分别为10和20，而双偏压配筋为20和10，差别过大，什么原因？答：新SATWE计算双偏压时，先确定初始钢筋，如钢筋不满足承载力，则先增加B边钢筋，导致双偏压可能出现上述情况。
B边和H边的识别与PMCAD建模柱子转角关联，PM中0度和180度的B边是水平边，90度转角时B边是竖向边，所以同一柱子在PM中使用0度和90度转角建模，SATWE双偏压计算配筋可能有较大不同，但都满足受力要求。
5、PMCAD退出时提示PMSRWDATA出错。
楼层逻辑关系混乱？答：楼层组装时标高定义错误，2层与5层使用了同一标高，且两层平面位置也一样。
6、SPASCAD中荷载定义TF是什么荷载？答：是特殊风荷载。
7、SATWE计算混凝土柱子轴压比没有超规范限值，但是提示超限，为什么？答：这种情况经常是柱子剪跨比在2-1.5之间，程序取限值为高规表6.4.2减去0.05，如剪跨比小于1.5，限值再减0.05，相当于减去0.1.。
目前SATWE柱子剪跨比计算为简化公式，层高除以2倍的H，h为柱截面高度。
8、砌体中有部分混凝土构件时，如何计算混凝土构件的内力及配筋？答：可使用砌体中的“砌体和混凝土构件三维计算”，设定风荷载和地震信息、砌体材料、容重等用SATWE计算，结果中输出混凝土构件的配筋。
砌体墙的验算还以“砌体信息及计算”中为准。
9、目前可否通过修改SATWE水平风荷载文本文件，来修改高层建筑的风荷载？答：暂时不能，只能直接在“水平风荷载查改”点击形心修改。
10、计算框剪结构传基础内力时，使用模拟施工二，一般可将剪力墙的轴力减小，框架柱轴力大一些较模拟一及三。
但L形剪力墙角部带端柱的情况，由于该处既有柱又有墙，使用模拟二可能轴力减小的不多，可将端柱按墙建模，或不要端柱计算。
11、STS钢管不显示整体稳定应力比？答：STS钢结构中，只计算钢结构规范中提供的几种常见截面的稳定应力，暂时无钢管。
12、复杂空间结构建模导入PM模型提示USERSTL.LIB安装不正确，无法导入PM模型。
答：出现此提示需要安装PKPM的钢结构模块，不管有无购买。
然后操作则无问题。
13、偶然偏心只用于刚性楼板假定？弹性板不能准确考虑偶然偏心吗？答：任何情况都可使用偶然偏心，与弹性楼板无关。
如果有弹性楼板，则计算内力和配筋时也应勾选偶然偏心。
14、剪力墙满足高规7.2条规定时，还是否需要按高规附录D计算稳定？答：不需要。
如SATWE输出该墙稳定超限，可不予参考。
———————————————————分割线（一）———————————————————1、SATWE考虑了自定义组合，计算后都为构造配筋，轴压比也为0？答：使用SATWE自定义组合，在参数“荷载组合”中勾选了“采用自定义组合及工况”后，需要进入自定义组合列表，先删除其中任一组合系数，如改为0确定后退出列表；再次进入列表，改回正常值，确定退出列表。
再进行SATWE计算即可。
2、不等高基础的柱底内力放大是否可以识别？如楼层组装的2层柱直接与基础相连，该柱子能否按照规范底层柱子内力放大来处理？答：可以识别该柱子为底层柱，并按高规6.2.2和6.2.4进行弯矩及剪力放大。
3、钢结构二维桁架，连续三跨，每跨柱距24m，桁架跨度23m，如何STS建模？答：按照桁架及柱子实际位置建模，其中柱子与桁架端部用钢结构“任意截面”中的刚性杆来连接来实现跨度不等。
4、PMSAP中不能定义高耸结构，可以通过调整基本风压或体型系数解决5、门式刚架纵向支撑地震力是否考虑，如何计算？答：如果是08版，门式刚架三维设计模块可以自动纵向榀计算，能够自动导算纵向支撑承担的地震力。
如果是05版，可以建一个纵向榀来进行计算。
7度或7度以下地区，轻型门式刚架地震力一般不起控制作用，也可以不进行地震力的计算，支撑计算时只考虑纵向风、刹车力就可以。
6、柱按双偏压计算并双偏压复核，为何配筋还显示不够？答：双偏压计算配筋结果是正确的。
但在计算配筋时，程序内部预设了所配的钢筋根数。
双偏压验算时，也需要设定钢筋根数，如果两者不一致，就会产生这种现象。
程序在改进。
08版对柱施工图中实配钢筋自动考虑双偏验算，也会产生上述情况。
一般双偏计算后，可以不必作双偏压验算。
7、关于JCCAD中关于桩筏筏板有限元计算的配筋值问题，计算出来的配筋值大小差别较大，这这种情况该怎么配筋呢？答：一般可采用均匀（平均）配筋，局部大的地方加短筋。
8、SATWE选择层间剪力与层间位移算法时，并未输出楼层的扭转刚度，即WMASS.OUT 中的RJZ输出为0，只有选择剪弯和剪切刚度时才会输出楼层的扭转刚度。
9、厚板转换中，按虚梁建模，厚板应定义为弹性板3，虚梁不用定义为转换梁。
如按等代梁建模，楼板不应定义为弹性板，等代梁可定义为转换梁。
10、新SATWE中参数“地震信息”中加入“抗震构造措施的抗震等级提高、降低一级”用于什么情况？答：根据高规4.8.1 各抗震设防类别的高层建筑结构，其抗震措施应符合下列要求：2 丙类建筑：应符合本地区抗震设防烈度的要求。
当建筑场地为Ⅰ类时，除6度外，应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施。
4.8.4 建筑场地为Ⅲ、Ⅳ类时，对设计基本地震加速度为0.15g和0.30g的地区，宜分别按抗震设防烈度8度（0.20g）和9度（0.40g）时各类建筑的要求采取抗震构造措施。
当SATWE中烈度、场地类别与上两条符合时，“抗震构造措施的抗震等级”变为可修改，否则为灰色。
题目：PMCAD中不同标准层变为同一标准层的解决方法08版结构建模PMCAD出现该情况，一般是由于杀毒软件引起，方法有二：1、以卡巴斯基为例，右键点取电脑右下角卡巴斯基快捷键“设置”--点击“选项”--点击“威胁和排除”--点击“排除对象”--点击“设置”--点击“排除规则”--点击“添加”—“选择对象”—指定文件夹为C:\PKPM\PM --最后确定。
2、先安装PKPM，再安装杀毒软件。
———————————————————分割线（二）———————————————————1、异形柱抗剪承载力产生的薄弱层放大1.2倍地震剪力，如何实现？答：可手工指定薄弱层号，再在“全楼地震放大系数”中填入1.2\1.15=1.04，则程序自动对薄弱层地震剪力放大1.2倍，非薄弱层不放大。
结构体系选择异形柱体系。
2、抗震规范6.2.2条，框架顶层及柱轴压比小于0.15者不需进行柱端弯矩调整，SATWE 如何执行？答：SATWE顶层柱子不调整，没有按照轴压比判断；即次顶层即使柱子轴压比小于0.15也进行了弯矩放大。
3、STS二维桁架，下弦连续，未设铰接，出施工图时为何分开，显示为拼接？答：因为选择了“对称”画法，此时程序自动对节点进行拼接处理。
可选择“完全”画法，下弦出图为连续。
4、SATWE目前计算地下室外墙的侧向水、土和侧向人防荷载时，并未将这些荷载施加到整体结构上，而是单独计算，给出剪力墙平面外配筋，也没有考虑将这些荷载作用到外墙的端柱上。
PMSAP是将这些荷载施加到整体结构计算，较为精确。
5、扭矩折减与梁两边是否有楼板有关、是否考虑了楼板平面外刚度有关、以及楼板平面外刚度是否与梁中间协调有关。
由于SATWE在考虑楼板平面外刚度时，没有考虑其与梁中间的协调。
所以在有楼板时，梁都可以考虑扭矩的折减。
6、SLABCAD复杂楼板没有考虑活荷载的不利布置计算。
7、PKPM软件将基础同上部结构分开计算，但按照结构力学理论，基础沉降将引起上部超静定结构的内力，请问软件和规范如何考虑？答：两个办法：１．控制差异沉降在允许范围内。
２．设缝取消差异沉降的影响。
软件可以设后浇带并计算。
7、侧刚、总刚是指周期计算时，采用的结构刚度形式。
用得到的周期再进行地震力的计算。
8、基础中，柱墩对筏板的影响按刚性与柔性分别考虑，刚性柱墩就是变截面的柱子，计算内力不影响，计算配筋考虑。
柔性柱墩就是变厚度的板，内力及配筋均有影响。
10、为什么剪力墙端柱的配筋不是0，而是15？如果去了水平力，就是0。
那15是一侧端柱的配筋吗？答：15表示是柱单侧的配筋面积，即1500；如果去掉水平力为0是因为力分配使得该柱的内力发生变化，为0表示只需构造配筋。
端柱输出的配筋简图中只考虑了计算配筋，未考虑构造，端柱的配筋要与墙一起，查看"剪力墙边缘构件简图"。
———————————————————分割线（三）———————————————————1、柱的剪跨比是否大于或小于2在哪可以查出？答：剪跨比查不到在SATWE中。
柱的剪跨比程序按简化计算，层高除以2倍的柱边长，手算就行2、转换层在第三或大于第三层，框支柱自动提高一级抗震等级，包括地下室层数吗？答：不包括在SATWE中.3、多塔结构，三层裙房均为为商场（包括主体塔楼的裙房），三层以上塔楼为住宅，如要考虑柱、墙的活荷载折减，如何处理商场与住宅的关系？答：根据荷载规范，商场的柱墙活荷载折减，是在附属面积大于50平方米才起作用，而本工程无这么大房间，所以本工程商场即裙房部分柱墙活荷载不应折减。
目前SATWE等还不能按使用功能进行详细的折减处理：这样该工程可以计算两次，一次考虑柱墙活荷载折减，此时三层以上柱、墙配筋可用于设计。
另一次不考虑柱墙活荷载折减，此时三层裙房柱墙配筋用于设计。
对梁，两次计算所有楼层结果一样。
SATWE中考虑柱墙活荷载折减，是在整体计算后考虑。
即初始计算时，活荷载按未折减进行构件内力计算，之后进行内力组合时，再对活荷载标准值进行折减，再配筋。
即更改柱墙活荷载折减系数，不影响结构的周期和位移。
而如果PMCAD中考虑了对梁的活荷载折减，则SATWE按照折减后的荷载进行整体计算，结构的周期和位移与不折减可能发生变化。
一般两折减只用一个（在SATWE中）。
PMSAP中提供了更准确的算法，即整体计算都按未折减计算。
在内力组合时，再分别对梁、柱墙进行活荷载折减处理，并配筋。
即使用PMSAP时，PMCAD不要勾选对梁的折减，后续计算后可实现对梁、柱墙的同时折减处理。
