2015(909)机械设计基础二

机械设计根底(下) 工程训练集班级：学号：姓名：宜宾职业技术学院机械设计根底课程组编制目录1 材料力学 (2)2 轮系 (15)3 螺纹连接与螺旋传动 (23)4 带传动 (36)5 链传动 (50)6 轴毂连接 (54)7 轴承 (60)8 轴 (64)9 联轴器和离合器 (72)1 材料力学知识要点一、材料力学根底〔一〕、构件承载能力-三个方面1 . 足够的强度构件抵抗破坏的能力称为强度。

2 . 足够的刚度构件抵抗变形的能力称为刚度。

3. 足够的稳定性受压构件保持其原有直线平衡状态的能力称为稳定性。

〔二〕、四种根本变形1 轴向拉伸与压缩2 剪切3 扭转4 弯曲〔三〕、根本概念均匀连续性假设、各向同性假设、小变形假设2．内力、应力〔1〕内力材料力学中的内力是指在外力作用下，杆件内部各局部之间相互作用力的改变量，称为“附加内力〞，简称“内力〞。

〔2〕截面法用截面假想地把杆件分成两局部，以显示并确定内力的方法称为截面法。

可将其归纳为以下三个步骤：截开：沿欲求内力的截面将杆件截分为两局部，保存任意一局部作为研究对象，弃去另一局部。

代替：用作用于截面上的内力代替弃去局部对保存局部的作用。

平衡：建立保存局部的平衡方程，确定未知内力。

〔3〕应力分布内力在截面上其一点处的集度称为应力。

应力P是矢量，通常将它分解为垂直于截面的分量σ和与截面相切的分量τ。

σ垂直于截面，称为正应力；τ与截面相切，称为切应力。

1Pa=1N／m2，1kPa=103Pa ，1MPa=106Pa ，1GPa=109Pa 。

二、轴向拉伸与压缩1．外力作用特点轴线方向的拉力或压力2．变形特点沿轴线方向伸长或缩短3．内力-轴力〔1〕轴力计算截面法计算〔2〕正负规定：拉正压负〔3〕轴力图4．应力-正应力正应力在横截面上均匀分布AF N=σ5．强度计算max σAF N=≤[]σ三、剪切和挤压1．外力作用特点 作用在构件两侧面上的横向外力的合力大小相等，方向相反，作用线平行且相距很近。

2015年重大考研专业目录 _机械工程学院招生人数栏目:Y后面数字表示学院总招生人数，M后面数字表示其中拟接收推免生人数，实际接收的推免生人数以教育部推免生服务系统中备案数据为准；各专业栏目的招生人数含推免生人数。

专业代码、名称及研究方向指导教师招生人数考试科目备注007 机械工程学院Y271M150 ◆080200☆机械工程12001 制造系统工程02 先进制造技术03 制造系统质量管理与控制04 绿色设计与制造05 智能制造及装备06 智能控制与计算机协同监控07 智能测试理论与技术及虚拟仪器08 流体智能控制及装备09 机电一体化技术10 复杂机电系统11 机械设计计算机辅助01:尹超王旭刘飞刘颖何彦宋豫川张正文张根保李聪波易树平郭建郭钢①101思想政治理论②201英语一或203日语③301数学一④825机械设计基础1.复试科目：面试+笔试①面试：英语口语能力测试、本专业相关综合知识及综合能力；②笔试：专业基础课占60%（理论力学、材料力学、电工学、工程材料），专业方向课占40%（共设机械制造技术基础、控制工程专业方向课，考生可以任选其中一门）。

2.同等学力加试：①理论力学②材料力学；3.参考书目：①“机械设计基础”参考书目：申永胜主编《机械原理》，清华大学出版社；濮良贵主编《机械设计》，西北工业大学出版社。

工程12 精密传动与驱动13 高性能机电传动系统14 系统动力学及振动噪声分析与控制15 摩擦学与表面工程16 新能源装备设计理论与方法24 航天发展战略研究25 空间飞行器机构技术曹乐温沛涵鄢萍雷琦02:尹超王时龙任光胜刘英张正文李聪波杨正书周杰易树平林超罗远新罗键郭建郭钢陶桂宝②专业基础课参考书目：“理论力学”参考书目：《理论力学》，第三版，高等教育出版社；《理论力学》，第7版，高等教育出版社。

“材料力学”参考书目：《材料力学》，第5版，高等教育出版社；《材料力学》，陈天福、冯贤贵主编，重庆大学出版社。

《机械设计基础》习题解答目录第0章绪论-------------------------------------------------------------------1第一章平面机构运动简图及其自由度----------------------------------2第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6第四章齿轮机构------------------------------------------------------------8第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29第八章带传动---------------------------------------------------------------34第九章链传动---------------------------------------------------------------38第十章联接------------------------------------------------------------------42第十一章轴------------------------------------------------------------------46第十二章滚动轴承--------------------------------------------------50第十三章滑动轴承------------------------------------------------ 56第十四章联轴器和离合器-------------------------- 59第十五章弹簧------------------------------------62第十六章机械传动系统的设计----------------------65第0章绪论12-3机器的特征是什么？机器和机构有何区别？[解] 1）都是许多人为实物的组合；2）实物之间具有确定的相对运动；3）能完成有用的机械功能或转换机械能。

机械设计基础(下) 项目训练集班级：学号： XX：XX职业技术学院机械设计基础课程组编制目录1 材料力学22 轮系153 螺纹连接与螺旋传动224 带传动345 链传动496 轴毂连接537 轴承598 轴639 联轴器和离合器711 材料力学知识要点一、材料力学基础（一）、构件承载能力-三个方面1 . 足够的强度构件抵抗破坏的能力称为强度。

2 . 足够的刚度构件抵抗变形的能力称为刚度。

3. 足够的稳定性受压构件保持其原有直线平衡状态的能力称为稳定性。

（二）、四种基本变形1 轴向拉伸与压缩2 剪切3 扭转4 弯曲（三）、基本概念1.基本假设均匀连续性假设、各向同性假设、小变形假设2．内力、应力（1）内力材料力学中的内力是指在外力作用下，杆件内部各部分之间相互作用力的改变量，称为“附加内力”，简称“内力”。

（2）截面法用截面假想地把杆件分成两部分，以显示并确定内力的方法称为截面法。

可将其归纳为以下三个步骤：截开：沿欲求内力的截面将杆件截分为两部分，保留任意一部分作为研究对象，弃去另一部分。

代替：用作用于截面上的内力代替弃去部分对保留部分的作用。

平衡：建立保留部分的平衡方程，确定未知内力。

（3）应力分布内力在截面上其一点处的集度称为应力。

应力P是矢量，通常将它分解为垂直于截面的分量σ和与截面相切的分量τ。

σ垂直于截面，称为正应力；τ与截面相切，称为切应力。

1Pa=1N／m2，1kPa=103Pa ，1MPa=106Pa ，1GPa=109Pa 。

二、轴向拉伸与压缩1．外力作用特点轴线方向的拉力或压力2．变形特点沿轴线方向伸长或缩短3．内力-轴力（1）轴力计算截面法计算（2）正负规定：拉正压负（3）轴力图 4．应力-正应力正应力在横截面上均匀分布AF N=σ5．强度计算max σAF N=≤[]σ三、剪切和挤压1．外力作用特点 作用在构件两侧面上的横向外力的合力大小相等，方向相反，作用线平行且相距很近。

《机械设计基础》部分习题答案第一章1-1.各种机器尽管有着不同的形式、构造和用途，然而都具有下列三个共同特征：①机器是人为的多种实体的组合；②各部分之间具有确定的相对运动；③能完成有效的机械功或变换机械能。

机器是由一个或几个机构组成的，机构仅具有机器的前两个特征，它被用来传递运动或变换运动形式。

若单纯从结构和运动的观点看，机器和机构并无区别，因此，通常把机器和机构统称为机械。

1-2. 都是机器。

1-3.①杀车机构；有手柄、软轴、刹车片等。

②驱动机构；有脚踏板、链条、链轮后轴，前轴等。

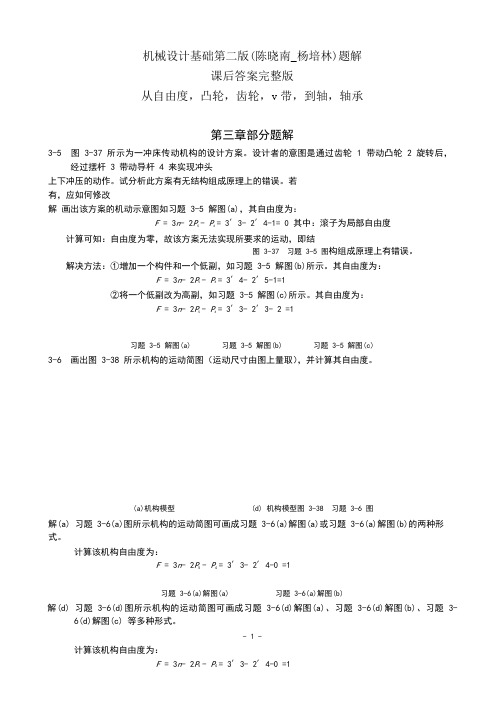

第二章2-2.问题一：绘制机构运动简图的目的是便于机构设计和分析。

问题二：(1)分析机构的运动原理和结构情况，确定其原动件、机架、执行部分和传动部分。

(2)沿着运动传递路线，逐一分析每个构件间相对运动的性质，以确定运动副的类型和数目。

(3)选择视图平面，通常可选择机械中多数构件的运动平面为视图平面，必要时也可选择两个或两个以上的视图平面，然后将其画到同一图面上。

(4)选择适当的比例尺，定出各运动副的相对位置，并用各运动副的代表符号、常用机构的运动简图符号和简单的线条来绘制机构运动简图。

(5)从原动件开始，按传动顺序标出各构件的编号和运动副的代号。

在原动件上标出箭头以表示其运动方向。

问题三：机构具有确定运动的条件是：F＞0,机构原动件的数目等于机构自由度的数目。

2-3.答：铰链四杆机构有三种类型：它们是曲柄摇杆机构、双曲柄机构和双摇杆机构。

铰链四杆机构具有曲柄的条件是：（1）最短杆与最长杆长度之和小于或等于其余两杆长度之和；（2）连架杆和机架中必有一杆是最短杆。

根据曲柄存在条件还可得到如下推论：1）当最短杆与最长杆长度之和大于其余两杆长度之和时，则不论取何杆为机架，都只能得到双摇杆机构。

2）若四杆机构中最短杆与最长杆之和小于或等于其余两杆之和，当最短杆的邻边是机架时，机构成为曲柄摇杆机构；当最短杆本身为机架时成为双曲柄机构；当最短杆是连杆时成为双摇杆机构。
