竭诚为您提供优质文档/双击可除重庆大学机械设计基础实验报告篇一：实验14实验指导书重庆大学机械基础实验报告实验14机械系统原理方案创新设计机械创新设计的目的是设计出工作机理独特有效、结构新颖巧妙的机械产品。
机械创新设计的关键是原理方案设计，它决定了产品的质量、性能、功效和性价比等。
原理方案设计的基本要求有许许多多，其中最重要的，一是机械产品能够实现预期功能，二是性能良好。
为达到第一个基本要求，常常采用“功能分析法”，将机械产品的总功能逐次分解成多个基本功能，进而找出实现这些基本功能的基本机构，将这些基本机构组合后形成创新设计的方案。
为达到第二个基本要求，常常是在多个方案中优选，并可用设问探求法优化方案。
所以设计者首先必须知道各种机构能够具有哪些预期功能，以及实现预期功能的性能如何，其次要了解创新设计的主要技法。
14.1实验目的1．了解机械原理方案设计的内容、过程及创新设计技法，巩固《机械创新设计》理论知识。
2．了解各种传动系统的功能及特点、各种机构的功能及特点、机构尺度综合的方法，巩固《机械原理》理论知识。
3．根据给定的设计平台和设计任务，设计出机器原理方案，训练创新设计方法启发创新思维、意识。
14.2实验器材JpYs-cD机械系统原理方案创新设计实验台1.机械结构（1）总体结构如图14-1所示。
JpYs-cD机械系统原理方案创新设计实验台总体结构如图14-1所示，主要由底座(安装平台)、驱动源、减速器、联轴器、带、链、过渡节、平面执行机构等传动部件组成。
可根据需要按一定的形式组合成不同的机械传动系统。
其中底座(安装平台)、驱动源、传动部件、负载部件为整体结构。
底座(安装平台)上有T形槽，可根据安装需要布置系统。
1图14-1JpYs-cD机械系统原理方案创新设计实验台总体结构（2）安装平台安装平台由机柜和铸铁平台组成，如图14-2所示，铸铁平台上有纵横间隔(100mm)的T型滑槽作为安装组件用。
机械设计基础第二版(陈晓南_杨培林)题解课后答案完整版从自由度，凸轮，齿轮，v 带，到轴，轴承第三章部分题解3-5 图 3-37 所示为一冲床传动机构的设计方案。
设计者的意图是通过齿轮 1 带动凸轮 2 旋转后，经过摆杆 3 带动导杆 4 来实现冲头上下冲压的动作。
试分析此方案有无结构组成原理上的错误。
若有，应如何修改？解 画出该方案的机动示意图如习题 3-5 解图(a)，其自由度为：F = 3n - 2P 5 - P 4 = 3′3- 2′4-1= 0 其中：滚子为局部自由度计算可知：自由度为零，故该方案无法实现所要求的运动，即结图 3-37 习题 3-5 图构组成原理上有错误。
解决方法：①增加一个构件和一个低副，如习题 3-5 解图(b)所示。
其自由度为：F = 3n - 2P 5 - P 4 = 3′4- 2′5-1=1②将一个低副改为高副，如习题 3-5 解图(c)所示。
其自由度为：F = 3n - 2P 5 - P 4 = 3′3- 2′3- 2 =1习题 3-5 解图(a) 习题 3-5 解图(b) 习题 3-5 解图(c)3-6 画出图 3-38 所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。
(a)机构模型 (d) 机构模型图 3-38 习题 3-6 图 解(a) 习题 3-6(a)图所示机构的运动简图可画成习题 3-6(a)解图(a)或习题 3-6(a)解图(b)的两种形式。
计算该机构自由度为：F = 3n - 2P 5 - P 4 = 3′3- 2′4-0 =1习题3-6(a)解图(a)习题3-6(a)解图(b)解(d)习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)、习题3-6(d)解图(b)、习题3-6(d)解图(c) 等多种形式。
- 1 -计算该机构自由度为：F = 3n- 2P5 - P4 = 3′3- 2′4-0 =1习题3-6(d)解图(a) 习题3-6(d)解图(b) 习题3-6(d)解图(c)3-7 计算图3-39 所示机构的自由度，并说明各机构应有的原动件数目。
《机械设计基础》部分习题答案第一章1-1.各种机器尽管有着不同的形式、构造和用途，然而都具有下列三个共同特征：①机器是人为的多种实体的组合；②各部分之间具有确定的相对运动；③能完成有效的机械功或变换机械能。
机器是由一个或几个机构组成的，机构仅具有机器的前两个特征，它被用来传递运动或变换运动形式。
若单纯从结构和运动的观点看，机器和机构并无区别，因此，通常把机器和机构统称为机械。
1-2. 都是机器。
1-3.①杀车机构；有手柄、软轴、刹车片等。
②驱动机构；有脚踏板、链条、链轮后轴，前轴等。
第二章2-2.问题一：绘制机构运动简图的目的是便于机构设计和分析。
问题二：(1)分析机构的运动原理和结构情况，确定其原动件、机架、执行部分和传动部分。
(2)沿着运动传递路线，逐一分析每个构件间相对运动的性质，以确定运动副的类型和数目。
(3)选择视图平面，通常可选择机械中多数构件的运动平面为视图平面，必要时也可选择两个或两个以上的视图平面，然后将其画到同一图面上。
(4)选择适当的比例尺，定出各运动副的相对位置，并用各运动副的代表符号、常用机构的运动简图符号和简单的线条来绘制机构运动简图。
(5)从原动件开始，按传动顺序标出各构件的编号和运动副的代号。
在原动件上标出箭头以表示其运动方向。
问题三：机构具有确定运动的条件是：F＞0,机构原动件的数目等于机构自由度的数目。
2-3.答：铰链四杆机构有三种类型：它们是曲柄摇杆机构、双曲柄机构和双摇杆机构。
铰链四杆机构具有曲柄的条件是：（1）最短杆与最长杆长度之和小于或等于其余两杆长度之和；（2）连架杆和机架中必有一杆是最短杆。
根据曲柄存在条件还可得到如下推论：1）当最短杆与最长杆长度之和大于其余两杆长度之和时，则不论取何杆为机架，都只能得到双摇杆机构。
2）若四杆机构中最短杆与最长杆之和小于或等于其余两杆之和，当最短杆的邻边是机架时，机构成为曲柄摇杆机构；当最短杆本身为机架时成为双曲柄机构；当最短杆是连杆时成为双摇杆机构。

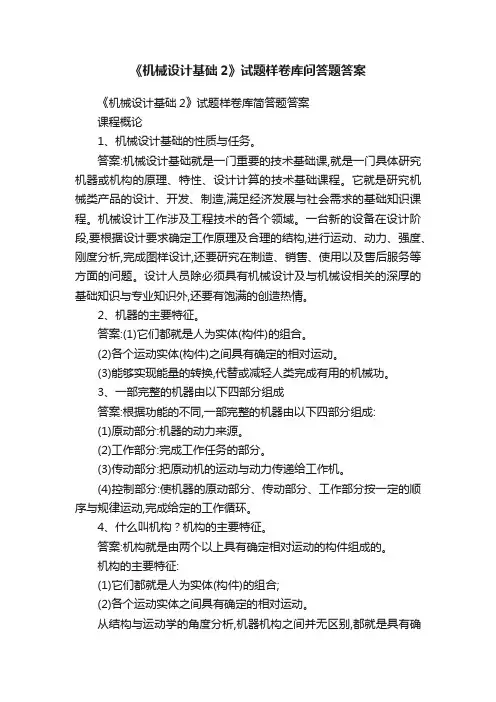

《机械设计基础2》试题样卷库问答题答案《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。
答案:机械设计基础就是一门重要的技术基础课,就是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。
它就是研究机械类产品的设计、开发、制造,满足经济发展与社会需求的基础知识课程。
机械设计工作涉及工程技术的各个领域。
一台新的设备在设计阶段,要根据设计要求确定工作原理及合理的结构,进行运动、动力、强度、刚度分析,完成图样设计,还要研究在制造、销售、使用以及售后服务等方面的问题。
设计人员除必须具有机械设计及与机械设相关的深厚的基础知识与专业知识外,还要有饱满的创造热情。
2、机器的主要特征。
答案:(1)它们都就是人为实体(构件)的组合。
(2)各个运动实体(构件)之间具有确定的相对运动。
(3)能够实现能量的转换,代替或减轻人类完成有用的机械功。
3、一部完整的机器由以下四部分组成答案:根据功能的不同,一部完整的机器由以下四部分组成:(1)原动部分:机器的动力来源。
(2)工作部分:完成工作任务的部分。
(3)传动部分:把原动机的运动与动力传递给工作机。
(4)控制部分:使机器的原动部分、传动部分、工作部分按一定的顺序与规律运动,完成给定的工作循环。
4、什么叫机构？机构的主要特征。
答案:机构就是由两个以上具有确定相对运动的构件组成的。
机构的主要特征:(1)它们都就是人为实体(构件)的组合;(2)各个运动实体之间具有确定的相对运动。
从结构与运动学的角度分析,机器机构之间并无区别,都就是具有确定相对运动的各种实物的组合,所以,通常将机器与机构统称为机械。
5、机械分类。
答案:根据用途不同,机械可分为:(1)动力机械实现机械能与其她形式能量间的转换。
(2)加工机械改变物料的结构形状、性质及状态。
(3)运输机械改变人或物料的空间位置。
(4)信息机械获取或处理各种信息。
6、什么叫构件？答案:构件所谓构件,就是指机构的基本运动单元。
《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。
答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。
它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。
机械设计工作涉及工程技术的各个领域。
一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。
设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。
2、机器的主要特征。
答案：(1)它们都是人为实体（构件）的组合。
(2)各个运动实体（构件）之间具有确定的相对运动。
(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。
3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：(1)原动部分：机器的动力来源。
(2)工作部分：完成工作任务的部分。
(3)传动部分：把原动机的运动和动力传递给工作机。
(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。
4、什么叫机构？机构的主要特征。
答案：机构是由两个以上具有确定相对运动的构件组成的。
机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。
从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。
5、机械分类。
答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。
(2)加工机械改变物料的结构形状、性质及状态。
(3)运输机械改变人或物料的空间位置。
(4)信息机械获取或处理各种信息。
6、什么叫构件？答案：构件所谓构件，是指机构的基本运动单元。
它可以是单一的零件，也可以是几个零件联接而成的运动单元。
《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。
答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。
它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。
机械设计工作涉及工程技术的各个领域。
一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。
设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。
2、机器的主要特征。
答案：(1)它们都是人为实体（构件）的组合。
(2)各个运动实体（构件）之间具有确定的相对运动。
(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。
3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：(1)原动部分：机器的动力来源。
(2)工作部分：完成工作任务的部分。
(3)传动部分：把原动机的运动和动力传递给工作机。
(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。
4、什么叫机构？机构的主要特征。
答案：机构是由两个以上具有确定相对运动的构件组成的。
机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。
从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。
5、机械分类。
答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。
(2)加工机械改变物料的结构形状、性质及状态。
(3)运输机械改变人或物料的空间位置。
(4)信息机械获取或处理各种信息。
6、什么叫构件？答案：构件所谓构件，是指机构的基本运动单元。
它可以是单一的零件，也可以是几个零件联接而成的运动单元。
《机械设计基础》习题解答目录第0章绪论-------------------------------------------------------------------1 第一章平面机构运动简图及其自由度----------------------------------2 第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6 第四章齿轮机构------------------------------------------------------- -----8 第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29 第八章带传动---------------------------------------------------------------34 第九章链传动---------------------------------------------------------------38 第十章联接------------------------------------------------------------------42 第十一章轴------------------------------------------------------------------46 第十二章滚动轴承--------------------------------------------------50第十三章滑动轴承------------------------------------------------ 56第十四章联轴器和离合器-------------------------- 59第十五章弹簧------------------------------------62第十六章机械传动系统的设计----------------------65第0章绪论12-3机器的特征是什么？机器和机构有何区别？[解] 1）都是许多人为实物的组合；2）实物之间具有确定的相对运动；3）能完成有用的机械功能或转换机械能。
机械设计基础_重庆大学中国大学mooc课后章节答案期末考试题库2023年1.齿形系数YFa只与模数有关，因为模数愈大，齿厚愈大。
参考答案:错误2.在曲柄摇杆机构中，当曲柄与机架共线时，机构可能出现最小传动角。
参考答案:正确3.凸轮机构能使从动杆按照凸轮轮廓曲线，实现各种复杂的运动。
参考答案:正确4.为了节约青铜材料，蜗轮常采用组合式结构。
参考答案:正确5.蜗杆传动中，常将蜗轮作为主动件，蜗杆作为从动件。
参考答案:错误6.具有2个自由度的周转轮系称为差动轮系。
参考答案:正确7.闭式蜗杆传动必须做热平衡计算。
参考答案:错误8.差动轮系的自由度为____________。
参考答案:29.惰轮在轮系中的作用如下：1)改变从动轮转向；2)改变从动轮转速；3)调节齿轮轴间距离；4)提高齿轮强度。
其中有____________个作用是正确的。
参考答案:210.自由度为1的轮系称为行星轮系。
参考答案:错误11.周转轮系中行星架与中心轮的几何轴线必须重合，否则便不能传动。
参考答案:正确12.zG和zK分别是G、K两轮的齿数，则zG/zK就是行星轮系中G、K两轮之间的传动比。
参考答案:错误13.普通V带轮的槽楔角随带轮直径的减小而____________。
参考答案:减小14.弹簧垫圈和对顶螺母都属于机械防松。
参考答案:错误15.V带的参数中，____________尚未标准化。
参考答案:带的厚度与小带轮直径的比值16.选取V带型号，主要取决于____________。
参考答案:带传递的功率和小带轮的转速17.链传动中，一般链条节数为偶数，链轮齿数为奇数，最好互为质数，其原因是____________。
参考答案:磨损均匀18.链传动中，限制链轮最少齿数的目的之一是为了____________。
参考答案:减少传动的运动不均匀性和动载荷19.在一定的条件下，摩擦系数为一定值时，要增加带传动的传动能力，就应增加初拉力和小带轮包角。
重庆大学2013年硕士研究生入学考试自命题参考书目考试科目及参考书目111 单独考试思想政治理论《政治经济学》曾国平编重庆大学出版社 2003年版《邓小平理论》贺荣伟编重庆大学出版社 2003年版242 俄语（二外）《大学俄语简明教程》（第二外语用）张宝钤 钱晓慧 高教出版社243 日语（二外）《标准日本语》（新版）初级1、2册，中级第1册（前15课）人民教育出版社244 德语（二外）《德语》（上下）吴永岸华宗德上海外语教育出版社245 法语（二外）《简明法语教程》（上下）孙辉331 社会工作原理1、王思斌主编，《社会工作概论》（第二版），高等教育出版社2006年版。
2、关信平主编，《社会政策概论》，高等教育出版社2009年版。
3、赵泽洪：《现代社会学》第2版重庆大学出版社334 新闻与传播专业综合能力《中国新闻传播史》，方汉奇，中国人民大学出版社，2002年《外国新闻传播史纲要》，陈力丹、王辰瑶，中国人民大学出版社，2008年；新闻学导论》李良荣著，高等教育出版社，1999年；《传播学教程》郭庆光编，中国人民大学出版社，1999年338生物化学此科目为全国统考科目，建议参考王镜岩主编《生物化学》（第3版）等进行复习346 体育综合《学校体育学》李祥主编高等教育出版社 2003年9月《运动训练学》田麦久编人民体育出版社 2000年《运动生理学》人民体育出版社（体育院校通用教材）2002年9月354 汉语基础《现代汉语》（增订本）黄伯荣、廖序东主编，高等教育出版社；《古代汉语》王力主编，中华书局；《语言学纲要》，叶蜚声、徐通锵著，北京大学出版社。
357 英语翻译基础《实用翻译教程》（第3版）冯庆华编著上海外语教育出版社 2010年2月；《英译中国现代散文选》（1-3册）张培基译注上海外语教育出版社2007年11月；《当代英国翻译理论》廖七一等编著，湖北教育出版社，2001年3月；《西方翻译理论精选》申雨平编，外语教学与研究出版社，2002年4月；《非文学翻译理论与实践》李长栓中国对外翻译出版公司 2005年6月。
