重庆大学2015年909机械设计基础二真题

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时.接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下.也不需要防松。

4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。

大学机械设计基础考试(试卷编号121)1.[单选题]如图所示，机构的自由度F等于多少？ （）A)1B)2C)3答案:A解析:2.[单选题]蜗杆传动比i12=n1/n2的范围一般是( )。

A)1-8B)8~80C)80~120答案:B解析:3.[单选题]链传动设计计算中，若计算出链节数为126.8节，应取（ ） 为宜。

A)126B)127C)128答案:A解析:4.[单选题]铰链四杆机构中，能够整周转动的连架杆称作为（ ）。

A)连杆B)摇杆C)曲柄答案:C解析:5.[单选题]哪种生产类型对工人技术水平要求高( )。

答案:A解析:6.[单选题]一对渐开线直齿圆柱齿轮传动,当其他条件不变时,仅将齿轮传动所受的载荷增为原载荷的m倍,其齿面接触应力增为原应力的( )倍。

A)mB)m1/2C)m2答案:B解析:7.[单选题]铸造时冒口的主要作用是( )。

A)增加局部冷却速度B)补偿热态金属，排气及集渣C)提高流动性答案:B解析:8.[单选题]工作时承受弯矩并传递转矩的轴，称为( )。

A)转轴B)心轴C)传动轴答案:A解析:9.[单选题]机械周期性速度波动计算飞轮转动惯量时,最大盈亏功A,。

为一个周期内( )。

A)最大盈功与最大亏功的代数和B)最大盈功与最大亏功的代数差C)各段盈亏功的代数和答案:B解析:10.[单选题]铰链四杆机构中，不能够整周转动的连架杆称作为（ ）。

A)连杆B)摇杆C)曲柄答案:B解析:11.[单选题]销联接是一种常用的联接方式,( )不适合使用销联接。

(3.0分)C)固定两零件之间的相对位置,即定位答案:A解析:12.[单选题]螺纹按（)的大小，可分为细牙螺纹和粗牙螺纹( )A)公称直径B)螺距C)小径答案:B解析:c.中径13.[单选题]如图所示，要使机构具有确定的相对运动，需要多少个原动件？ （ ）A)1个B)2个C)3个答案:A解析:14.[单选题]在曲柄摇杆机构中,当曲柄匀速转动时,摇杆正反行程摆动的平均角速度不同的这种运动特性称为（ ） 。

江阴职业技术学院机电系所有专业 《机械设计基础（二）》期末试卷A参考答案及评分标准一、填空题（每空1分，共20分）1、分度圆 节圆2、标准模数 标准压力角3、仿形法 范成法4、相等 不等5、型号 基准长度6、帘布芯 绳芯7、多 小8、孔 轴9、接触角 轴向 10、转矩 弯矩二、选择题（每题2分，共30分）1、D2、C3、D4、D5、C6、A7、B8、A9、B 10、B 11、D 12、D 13、C 14、C 15、A三、问答题（共10分）1、答：模数、压力角、齿顶高系数、顶隙系数均为标准值，且分度圆上的齿厚等于齿槽宽的齿轮称为标准齿轮。

（模数、压力角、齿顶高系数、顶隙系数、分度圆上的齿厚等于齿槽宽各１分）2、答：按抗扭强度估算轴的最小直径。

（１分）计算公式为：3n PC d ≥ （１分）其中：C ——由轴的材料和受载情况所决定的系数 （１分）P ——轴传递的功率 （１分） n ——轴的转速 （１分）四、计算题（每题10分，共30分）1、解：（１０分）该轮系属于行星轮系。

3412414114Z Z Z Z n n n n n n i H H H H H ⋅+=--== （５分） 由图知：04=n （２分）代入上式得：168115214141393901=⨯⨯=--H H n n n 5.1011==n ni H H （２分）H n 和1n 转向相同。

（１分）2、解：（１０分）（1）齿轮3的旋向为右旋 （１分）齿轮4的旋向为左旋 （１分）（2）22222222222sin 2cos 22βββββ⋅⋅=⋅⋅=⋅=⋅=Z m T tg Z m T tg d T tg F F n n t a （１分）同理：33333sin 2β⋅⋅=Z m T F n a （１分）要使：32a a F F =则： 33332222sin 2sin 2ββ⋅⋅=⋅⋅Z m T Z m T n n因为：32T T =所以：333222sin 2sin 2ββ⋅⋅=⋅⋅Z m Z m n n （１分）3sin 175115sin 5131β⋅⨯=⋅⨯47.83=β （２分）（3）齿轮2的受力图如下图所示： （３分，每个分力１分）3、解：（１０分）（１）计算轴承的当量动载荷Ｐ028.0328009200==r a C F 22.0=e 26.03500920==r a F F ＞eX=0.56 Y=1.99 （2分，X 、Y 各1分）()N YF XF P a r 8.379092099.1350056.0=⨯+⨯=+=（3分，公式2分、结论1分）（2）计算轴承的寿命h L()h P f C f n L P r t h 201558.37902.147800196060106010366=⎪⎭⎫ ⎝⎛⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=ε（5分，公式3分、结论2分）五、结构改错（共10分）1——轴承外圈没有实现轴向固定2——箱体上的加工面和非加工面应分开3——端盖和箱体之间应有调整垫片4——安装齿轮的轴段长度应小于齿轮的宽度5——齿轮没有实现周向固定（缺键）6——多余轴段7——轴承内圈应留有拆卸高度8——缺密封装置9——端盖内孔直径应略对于轴径10——不同配合要求的零件不能装在同一轴段上11——联轴器没有实现轴向定位江阴职业技术学院机电系所有专业《机械设计基础（二）》期末试卷B参考答案及评分标准一、填空题（每空1分，共20分）1、基圆半径越大2、范成法 173、节圆啮合角4、低大5、小 多6、b c σσσ++1带绕上小带轮上 7、链节距 大 8、调心轴承 成对 9、心轴 转轴 10、球 滚子二、选择题（每题2分，共30分）1、 B2、C3、B4、 D5、D6、 B7、B8、C9、 A 10、A 11、C 12、B 13、D 14、 B 15、A三、问答题（每题5分，共10分）1、答：齿轮传动的失效形式有五种：轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形 （各1分） 2、答：滚动轴承的支承结构有三种：双支点单向固定支承、一端双向固定一端游动支承、双支点游动支承四、计算题（每题10分，共30分）1、解：该轮系为组合轮系 （1）分清轮系4、5、6组成行星轮系，1、2、3组成定轴轮系 （2分） （2）分别列式46646446Z Z n n n n n n i H HH HH -=--== 464-=--H Hn n n n （1） （2分） 4133113-=-==Z Z n n i （2） （2分） 由图可知：43n n = （3）06=n （4） （2分）由以上四式得：2011-==HH n ni （1分）1n 和H n 方向相反。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σsC. σD. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2B. σH1>σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A ．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C ．直齿圆锥齿轮的最大 D. 三者数值相同【 】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为： A ．减小齿面滑动速度υsB. 减少蜗杆头数Z 1C ．增加蜗杆头数Z 1 D. 增大蜗杆直径系数q【 】11. 带传动中，弹性滑动 A ．在张紧力足够时可以避免 B ．在传递功率较小时可以避免 C ．在小带轮包角足够大时可以避免 D．是不可避免【 】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σcC. σ2+σb1+σcD. σ2+σb2+σc【 】13. 转轴的变曲应力为A ．对称循环变应力 B.脉动循环变应力C ．非对称循环变应力 D.静应力【 】14．在基本额定动载荷C 作用下，滚动轴承的基本额定寿命为106转时，其可靠度为 A ．10% B. 80% C.90% D.99%【 】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C 是指 A ．弹簧外径与簧丝直径之比值 B ．弹簧内径与簧丝直径之比值 C ．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值【 】二、填空题：本大题共10个小题，每空1分，共20分。

《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。

答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。

它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。

机械设计工作涉及工程技术的各个领域。

一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。

设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。

2、机器的主要特征。

答案：(1)它们都是人为实体（构件）的组合。

(2)各个运动实体（构件）之间具有确定的相对运动。

(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。

3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：(1)原动部分：机器的动力来源。

(2)工作部分：完成工作任务的部分。

(3)传动部分：把原动机的运动和动力传递给工作机。

(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。

4、什么叫机构？机构的主要特征。

答案：机构是由两个以上具有确定相对运动的构件组成的。

机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。

从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。

5、机械分类。

答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。

(2)加工机械改变物料的结构形状、性质及状态。

(3)运输机械改变人或物料的空间位置。

(4)信息机械获取或处理各种信息。

6、什么叫构件？答案：构件所谓构件，是指机构的基本运动单元。

它可以是单一的零件，也可以是几个零件联接而成的运动单元。

《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。

答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。

它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。

机械设计工作涉及工程技术的各个领域。

一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。

设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。

2、机器的主要特征。

答案：(1)它们都是人为实体（构件）的组合。

(2)各个运动实体（构件）之间具有确定的相对运动。

(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。

3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：(1)原动部分：机器的动力来源。

(2)工作部分：完成工作任务的部分。

(3)传动部分：把原动机的运动和动力传递给工作机。

(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。

4、什么叫机构？机构的主要特征。

答案：机构是由两个以上具有确定相对运动的构件组成的。

机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。

从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。

5、机械分类。

答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。

(2)加工机械改变物料的结构形状、性质及状态。

(3)运输机械改变人或物料的空间位置。

(4)信息机械获取或处理各种信息。

6、什么叫构件？答案：构件所谓构件，是指机构的基本运动单元。

它可以是单一的零件，也可以是几个零件联接而成的运动单元。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σcB. σ1+σb2+σcC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

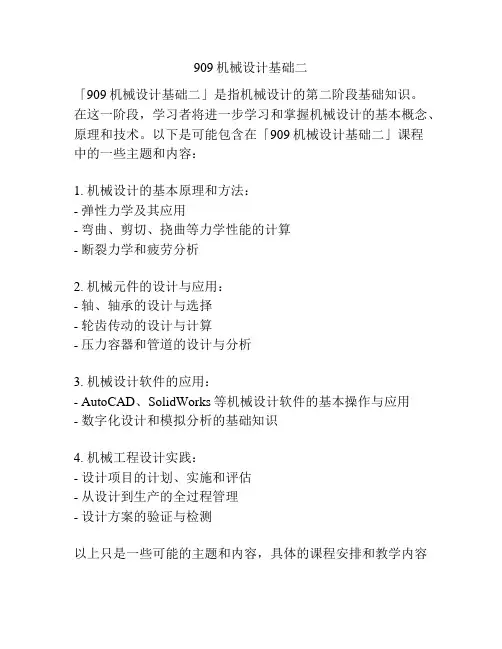

909机械设计基础二
