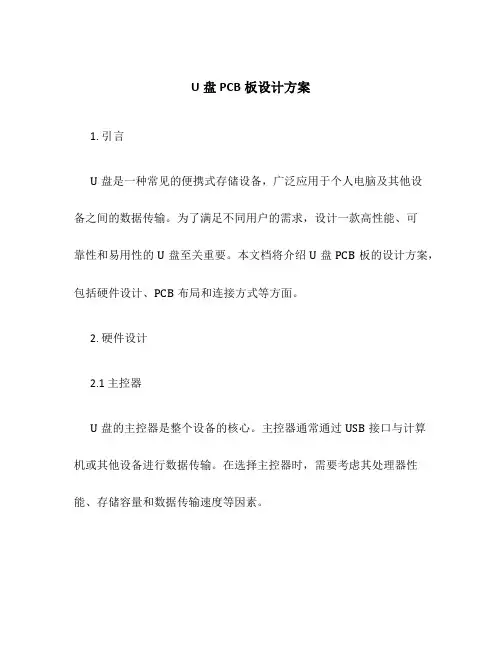

U盘PCB板设计方案1. 引言U盘是一种常见的便携式存储设备，广泛应用于个人电脑及其他设备之间的数据传输。
为了满足不同用户的需求，设计一款高性能、可靠性和易用性的U盘至关重要。
本文档将介绍U盘PCB板的设计方案，包括硬件设计、PCB布局和连接方式等方面。
2. 硬件设计2.1 主控器U盘的主控器是整个设备的核心。
主控器通常通过USB接口与计算机或其他设备进行数据传输。
在选择主控器时，需要考虑其处理器性能、存储容量和数据传输速度等因素。
2.2 存储芯片U盘的存储芯片用于存储和读取数据。
常见的存储芯片包括闪存芯片和DRAM芯片。
选择存储芯片时，需要考虑容量、读写速度和稳定性等因素。
2.3 电源管理U盘的电源管理模块用于向主控器和存储芯片提供电源。
电源管理模块需要满足低功耗和稳定的电压输出要求，以确保设备的正常运行。
2.4 连接器U盘的连接器用于与计算机或其他设备进行物理连接。
常见的连接器类型包括USB-A、USB-C和Micro-USB等。
在选择连接器时，需要考虑设备的兼容性和易用性。
3. PCB布局在进行PCB布局时，需要考虑以下几个因素：3.1 尺寸和形状根据U盘的设计要求和功能，确定PCB板的尺寸和形状。
通常情况下，U盘的PCB板应该尽可能小巧轻便，以方便携带和使用。
3.2 信号和电源线路分离为了避免信号干扰和电源噪声，应该将信号线路和电源线路分离布局。
通过合理的布局方式，可以最大限度地降低信号串扰和电源噪声对设备性能的影响。
3.3 地线布局地线是保证信号完整性和设备稳定运行的重要因素。
在PCB布局时，应该合理安排地线的走向和布局，减少地线的长度和回路面积，以降低地线电阻和电磁干扰。
3.4 组件布局在PCB板上合理布置组件，以提高电路的可靠性和抗干扰能力。
应该根据信号链路和电路功能的关系，将相关的组件集中布局，以缩短信号路径和减少干扰。
4. 连接方式U盘的连接方式取决于其连接器类型和计算机的接口。

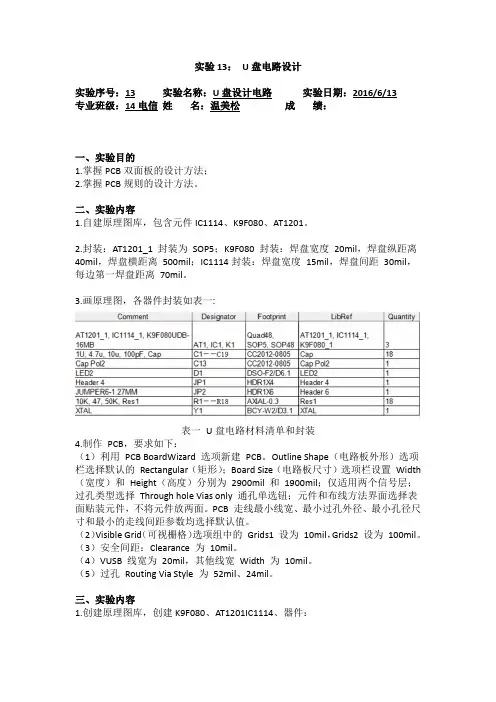

U盘电路设计4.1 创建U盘原理图元件U盘的整体电路图如下页图所示，分析该原理图可知，该电路主要由U盘控制器U2（IC1114）和存储器U3（三星K9F0BDUDB）组成，而电压转换器U1完成将电脑提供的VUSB电压转换为VCC电压。
其中几个核心元件，电压转换器U1、控制器U2、存储器U3和写保护开关SW1，都必须自己创建。
同时为了连线简单清晰，控制器和存储器之间采用了总线的方式连接。
创建电压转换器U1、控制器U2、存储器U3和写保护开关SW1的原理图元件。
1. 创建新的PCB工程文件“UPAN.PRJPCB”。
2. 创建新的原理图文件“UPAN.SCHDOC”。
3. 创建新的原理图库文件“UPAN.SCHLIB”。
放置自制的原理图元件对于自制的原理图元件，可以点击【Place】放置按钮，将选中的元件放置到原理图图纸中，如图所示，将自制的U盘控制器IC1114放置到原理图中。
4.2 添加网络标号和绘制总线放置完元件后，接下来就是绘制元件引脚之间的连线了，由于控制器和存储器之间的连线非常复杂，地址线、数据线、控制线达到几十条之多。
因此必须采用网络标号和总线的方法进行绘制。
确定和添加元件封装因为U盘体积非常小巧，电路板面积很小，所以电路板中的元件绝大部分采用SMD元件，以节省电路板面积。
根据前面章节的介绍，并结合元件的实际外形和管脚排列情况，而且部分元件还参考了元件供应商提供的技术和封装参数，确定合适的元件封装如表所示。
1.确定A T1201的封装2. 确定IC1114的封装3. 确定存储器K9F0BDUDB 的封装USB 接口J1的外形和引脚封装2.522.52.541.254.51234写保护开关SW1的外形和引脚封装晶体振荡器Y1的外形和封装11.2 新建PCB 文件并绘制电路板边框根据设计的要求和U 盘外壳的限制，确定电路的长、高尺寸。
经过分析，确定本电路板长、高参考尺寸为：45×15mm ，并且受外壳固定柱的限制，中间有一个半径为1mm 的半圆形的缺口，便于该电路板固定于U 盘外壳中，如图所示。

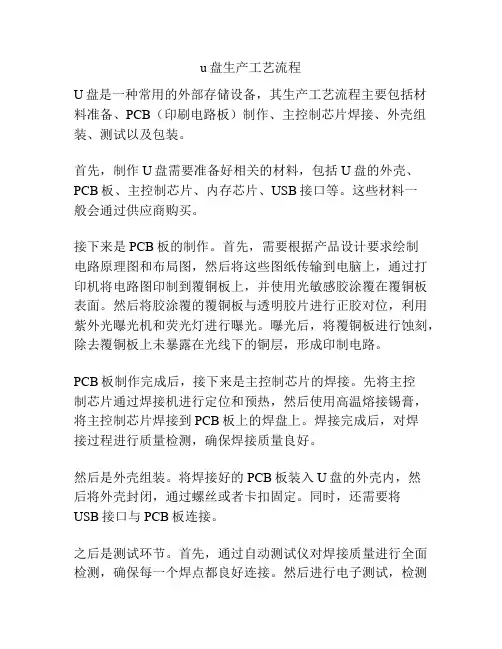

u盘生产工艺流程U盘是一种常用的外部存储设备，其生产工艺流程主要包括材料准备、PCB（印刷电路板）制作、主控制芯片焊接、外壳组装、测试以及包装。
首先，制作U盘需要准备好相关的材料，包括U盘的外壳、PCB板、主控制芯片、内存芯片、USB接口等。
这些材料一般会通过供应商购买。
接下来是PCB板的制作。
首先，需要根据产品设计要求绘制电路原理图和布局图，然后将这些图纸传输到电脑上，通过打印机将电路图印制到覆铜板上，并使用光敏感胶涂覆在覆铜板表面。
然后将胶涂覆的覆铜板与透明胶片进行正胶对位，利用紫外光曝光机和荧光灯进行曝光。
曝光后，将覆铜板进行蚀刻，除去覆铜板上未暴露在光线下的铜层，形成印制电路。
PCB板制作完成后，接下来是主控制芯片的焊接。
先将主控制芯片通过焊接机进行定位和预热，然后使用高温熔接锡膏，将主控制芯片焊接到PCB板上的焊盘上。
焊接完成后，对焊接过程进行质量检测，确保焊接质量良好。
然后是外壳组装。
将焊接好的PCB板装入U盘的外壳内，然后将外壳封闭，通过螺丝或者卡扣固定。
同时，还需要将USB接口与PCB板连接。
之后是测试环节。
首先，通过自动测试仪对焊接质量进行全面检测，确保每一个焊点都良好连接。
然后进行电子测试，检测U盘的功能是否正常，包括读写速度、可用容量等。
最后是包装环节。
将经过测试的U盘进行精致的包装，通常会使用塑料盒子、纸盒等包装材料，同时附上产品手册和保修卡。
以上就是U盘的生产工艺流程。
整个流程需要精细的操作和严格的质量控制，以确保生产出的U盘质量好、性能稳定。
USB芯片的电路及PCB设计的重要注意事项B芯片选型：选择适合您应用需求的USB芯片非常重要。
需要考虑的因素包括接口速度、功耗、协议兼容性、可靠性等。
确保了解您的应用所需的规范和要求，以便选择最合适的芯片。
2.电路设计：在进行USB芯片电路设计时需要注意不同信号的线路隔离。
尽量避免高速信号线与低速信号线交叉布线，以减少干扰。
此外，要确保USB信号线长度一致，以防止信号损耗和时钟偏移。
3.电源供应：为USB芯片提供稳定的电源非常重要。
应确保电源线路具备足够的电流和电压稳定性，并使用滤波电容和稳压电路来消除噪音和波动。
4.地线设计：USB芯片的地线设计需要特别关注。
地线应尽量短而粗，以减少电流环线的干扰。
在设计中要划分良好的地平面，减少地线回流路径的阻抗。
5.PCB布局：进行USB芯片的PCB布局时，要确保将USB接口放置在靠近外围边缘的位置，以方便连接。
避免与高频信号线和电源线交叉，并放置邻近信号线和地平面。
6.差分信号匹配：在USB数据传输中，差分信号具有关键性能。
差分信号的长度和延迟要匹配，以确保数据正确传输。
在布线中尽量保持差分信号线对称，并使用阻抗匹配技术。
7.EMI控制：USB芯片的设计应考虑EMI（电磁干扰）控制。
为了减少辐射和敏感性，应使用地屏蔽和信号层堆叠技术。
此外，还可以采用抑制和滤波电路来消除噪音。
8.PCB堆叠和线宽：选择适当的PCB堆叠和线宽非常重要。
差分线应采用适当的线宽和线距，以满足USB规范，并确保匹配要求。
PCB堆叠应尽量减少层间交叉，并满足信号完整性要求。
9.可靠性考虑：在设计USB芯片的电路和PCB时，要考虑到可靠性。
使用过压保护电路、热管理技术和电源过滤器等器件，以确保系统的长期稳定性和可靠性。
总之，在设计USB芯片的电路及PCB时，需要关注信号完整性、电源稳定性、地线设计、布局布线、EMI控制、堆叠设计、差分信号匹配和可靠性。
通过遵循这些注意事项，可以确保USB设计性能和可靠性的最佳平衡。
u盘电路的pcb设计报告总结本次U盘电路的PCB设计报告总结如下：一、需求分析1. 接口要求：USB2.0，支持高速传输。
2. 存储容量：8GB。
3. 尺寸要求：符合U盘常规尺寸。
4. 稳定性要求：保证数据读写稳定可靠。
5. 成本要求：控制在合理范围内。
二、设计方案1. 采用USB2.0接口方案，支持高速传输。
2. 采用片上闪存存储方案，存储容量为8GB。
3. 设计尺寸符合U盘常规尺寸标准。
4. 加入过流保护电路和ESD防护电路，保证数据读写稳定可靠。
5. 选择成本控制较低的元器件和材料，控制成本在合理范围内。
三、电路设计1. USB2.0信号线布局：保证信号走线短、阻抗匹配和信号完整性。
2. 片上闪存存储电路设计：采用NAND Flash存储芯片和主控芯片联合存储方案。
3. 过流保护电路设计：加入快速恢复保险丝和贴片PTC保险丝。
4. ESD防护电路设计：加入TVS管和ESD二极管。
四、PCB设计1. PCB布局：USB接口和主控芯片尽量靠近，保证信号走线短，分区域布局。
2. PCB走线：保证信号线长度一致、阻抗匹配和信号完整性。
3. PCB层数：采用双面板设计，层数不宜过多。
4. PCB尺寸：符合U盘常规尺寸标准。
5. PCB制作：选择高质量的PCB厂家进行制作。
五、测试与验证1. 进行电路连通性测试，确保电路连接正确。
2. 进行功能测试，包括读写速度、存储容量等。
3. 进行稳定性测试，保证数据读写稳定可靠。
六、总结本次U盘电路的PCB设计通过对需求分析、设计方案、电路设计、PCB设计、测试与验证等环节的综合考虑，达到了预期效果，具有较高的稳定性和可靠性，同时成本控制在合理范围内。
USB PCB设计指导摘要：惨痛教训！主板USB接口只能传输小文件，大文件传输屡屡失败，问题出在哪里？USB是一种快速、双向、同步传输、廉价、方便使用的可热拔插的串行接口。
由于数据传输快，接口方便，支持热插拔等优点使USB设备得到广泛应用。
目前，市场上以USB2.0为接口的产品居多，但很多硬件新手在USB应用中遇到很多困扰，往往PCB装配完之后USB接口出现各种问题，比如通讯不稳定或是无法通讯，检查原理图和焊接都无问题，或许这个时候就需怀疑PCB设计不合理。
绘制满足USB2.0数据传输要求的PCB对产品的性能及可靠性有着极为重要的作用。
USB协议定义由两根差分信号线（D+、D-）传输数字信号，若要USB设备工作稳定差分信号线就必须严格按照差分信号的规则来布局布线。
根据笔者多年USB相关产品设计与调试经验，总结以下注意要点：1、在元件布局时，尽量使差分线路最短，以缩短差分线走线距离（√为合理的方式，×为不合理方式）；2、优先绘制差分线，一对差分线上尽量不要超过两对过孔（过孔会增加线路的寄生电感，从而影响线路的信号完整性），且需对称放置（√为合理的方式，×为不合理方式）；3、对称平行走线，这样能保证两根线紧耦合，避免90°走线，弧形或45°均是较好的走线方式（√为合理的方式，×为不合理方式）；4、差分串接阻容，测试点，上下拉电阻的摆放（√为合理的方式，×为不合理方式）；5、由于管脚分布、过孔、以及走线空间等因素存在使得差分线长易不匹配，而线长一旦不匹配，时序会发生偏移，还会引入共模干扰，降低信号质量。
所以，相应的要对差分对不匹配的情况作出补偿，使其线长匹配，长度差通常控制在5mil以内，补偿原则是哪里出现长度差补偿哪里；6、为了减少串扰，在空间允许的情况下，其他信号网络及地离差分线的间距至少20mil(20mil是经验值)，覆地与差分线的距离过近将对差分线的阻抗产生影响；7、USB的输出电流是500mA，需注意VBUS及GND的线宽，若采用的1Oz的铜箔，线宽大于20mil即可满足载流要求，当然线宽越宽电源的完整性越好。
USB芯片的电路及PCB设计的重要注意事项版本：2D1、摘要本文主要针对以下因电路及PCB设计不佳而引起的故障现象进行分析和解答⑴、关于USB设备带电热插拔：（重要）用CH374、CH375设计的USB-HOST电路中，当某些USB设备带电插入时，工作不正常或者芯片发热⑵、关于设计3.3V的USB产品：用CH372、CH374、CH375、CH341等USB芯片设计3.3V电源电压的USB产品时需要注意的事项⑶、关于USB主从模式切换：用CH374、CH375设计的USB-HOST和USB-DEVICE产品中，如何识别并进行USB主从模式切换⑷、关于工作稳定性和抗干扰：（重要）用CH372、CH375、CH341等USB芯片设计的USB产品，如何提高可靠性和抗干扰能力2、USB设备带电热插拔2.1. 故障现象在使用CH375评估板的过程中，或者在自行设计的USB-HOST产品中，某些USB设备带电插入时：①导致CH375复位或者单片机复位（尤其是采用μP监控电路的单片机系统）②CH375或者单片机突然工作不正常，失去控制③CH375芯片的工作电流突然增大并且持续如此，时间长了芯片发热烫手甚至芯片损坏2.2. 原因分析USB支持动态带电插拔，以CH375评估板使用U盘为例。
由于U盘内部都有电源退耦电容，当U盘刚插入USB-HOST插座时，评估板必然要对其充电，由于瞬间充电电流很大（微秒级瞬间峰值可达几安培），所以导致主机端的电源电压VCC突降（用高速的数字存储示波器可以看出，越靠近USB插座的位置，电源电压降得越严重），这个电压突降过程可能只有几十微秒甚至几百纳秒，但是一旦被CH375或者uP监控电路检测到，就会被当作电源上电或者电源下电，从而有可能导致CH375和单片机被复位。
并且，由于U盘插入过程引起的电压突降是一种不确定的瞬时状态，例如几十纳秒的电压突降，所以有可能使CH375或者单片机不完全复位，从而工作不正常。
u盘的生产工艺
U盘，又称为 USB 存储器、闪存盘、优盘等，是一种便携式
存储设备，可以将数据以闪存的形式保存在内部，并通过
USB 接口与电脑或其他设备连接传输数据。
下面将介绍 U盘
的生产工艺。
U盘的生产工艺主要包括芯片生产、PCB板制作、组装和外
壳制作等环节。
首先是芯片生产。
U盘的核心部件是内置的闪存芯片，这个环节主要是制作芯片的原材料，进行清洁、切割、刻蚀、薄膜沉积、光刻等一系列工艺，最后经过测试和封装。
其次是 PCB 板制作。
PCB 板是连接芯片和接口的重要组成部分，它是一种载有电子元件的导电板。
制作 PCB 板主要分为
电路设计、原材料预备、基板制造、电镀、印刷、装配等环节，最后完成 PCB 板的制作。
然后是组装。
在组装环节中，首先将芯片焊接到 PCB 板上的
相应位置。
然后将其他电子元件如电阻、电容、连接器等按照设计需求进行焊接。
接下来进行功能测试，确保各个部分的正常工作。
最后对组装后的 U盘进行清洁、封装和质量检验。
最后是外壳制作。
外壳的制作通常采用注塑工艺，其中包括模具设计与制作、塑料材料的注入成型、表面处理等环节。
外壳的选择通常是根据设计要求和个性化需求来定制的。
总的来说，U盘的生产工艺包括芯片生产、PCB板制作、组
装和外壳制作等环节。
这些环节的每一个工艺步骤都非常重要，只有做好每一个环节，才能最终生产出质量优良、性能稳定的
U盘产品。
同时，生产过程中还要进行严格的质量控制，确保生产出的每一个U盘都符合质量要求。
