华运通物流标签打印机设置手册IT信息部一、标签打印工具介绍使用软件进行标签打印，需要进行对打印机格式设置1.硬件：标签打印机。
打印机型号TSC TTP-342E Pro2.软件：BarTender 9.4 和License Server二、打印机设置每次更换不同型号的标签纸，都要进行打印机设置：1.间隙感应器灵敏度的校正此项功能用来校正标签纸间隙感应器灵敏度，当使用者更换新的标签纸或使用打印机初始化，请重新校正标签纸间隙感应器灵敏度。
注意：间隙感应器校正不当可能导致纸张无法正确定位，导致错误指示灯闪烁。
操作步骤：1.1．打印机先装好新的标签纸，装好碳带，并关闭电源；1.2．按住暂停键（PAUSE键）不放，然后开机；1.3．当打印机进纸，2秒之后，即可放开暂停键，直到打印机停止动作，电源和连接指示灯正常。
三、打印机属性设置每次更换不同型号的标签纸，都要进行打印机设置：1.打印机属性设置位置：打开“控制面板”→“设备和打印机”→打印机“TSC TTP-342E Pro” →选中，鼠标右键“打印机属性”，如下图2.设置打印标签纸格式：在“打印机属性”中，点击“首选项”→“打印机首选项”→ “新建”→“输入标签名称、大小、和露出的宽度”→点击确定保存，如下图3.设置打印打印打印方向：在“打印机属性”中，点击“首选项”→“打印机首选项”→点击“方向”，点击确定保存。
，如下图。
4.保存预设纸张标签格式：在“打印机属性”中，点击“首选项”→“打印机首选项”→点击“管你”→点击“新建”→输入“格式名称”，点击确定保存。
5.四、打开标签软件的服务：此License Server服务用于打印软件BarTender 9.4的打印服务，让打印软件能正常打印，在当前局域网电脑中开启其中一台就可以了，打开之后就如下图1.当局域中端口的软件服务重复时，请更改网络端口，如下图。
五、打印软件的设置1.新建新格式的标签，点击“开始新的标签格式”开始新签标签,如图2.在向导中点击“空白标签格式”，点击“下一步”如下图3.选择标签打印机“TSC TTP-342E Pro”，点击“下一步”如下图4.点击“指定自定义设置”，点击“下一步”如下图5.更据新的标签规格，点击“单个标签” 或“ 多个标签，如“50mm*12mm”的单个标签，如下图：6.更据新的标签规格，点击标签侧边格式，如下图7.更据新的标签规格，选择标签形状8.更据新的标签规格，选择之前在“打印机属性”创建设置的“标签大小”9.标签格式创建完成。

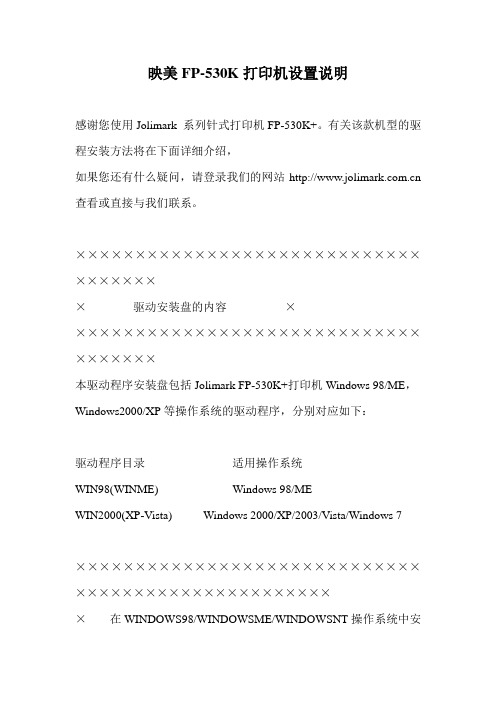

映美FP-530K打印机设置说明感谢您使用Jolimark 系列针式打印机FP-530K+。
有关该款机型的驱程安装方法将在下面详细介绍，如果您还有什么疑问，请登录我们的网站 查看或直接与我们联系。
×××××××××××××××××××××××××××××××××××××驱动安装盘的内容×××××××××××××××××××××××××××××××××××××本驱动程序安装盘包括Jolimark FP-530K+打印机Windows 98/ME，Windows2000/XP等操作系统的驱动程序，分别对应如下：驱动程序目录适用操作系统WIN98(WINME) Windows 98/MEWIN2000(XP-Vista) Windows 2000/XP/2003/Vista/Windows 7××××××××××××××××××××××××××××××××××××××××××××××××××××在WINDOWS98/WINDOWSME/WINDOWSNT操作系统中安装驱动程序：××××××××××××××××××××××××××××××××××××××××××××××××××××||----1、若需要使用USB接口打印，请先单独安装USB驱动程序，否则从下面第2点开始操作；2、单击“开始”—“设置”—“打印机”；3、双击“添加打印机”，单击“下一步”，接着，请仔细阅读选择指示，例如：选择了本地打印机，然后，请单击“下一步”；4、仔细阅读选择指示后，单击“从软盘安装”，再根据上表说明选择您的打印机操作环境，例如在WINDOWS98下使用，请选择以下路径：WIN98(WINME),单击“确定”后，出现的文件名是：FP530KP.inf，然后单击“确定”。
打标机操作手册(版本号：1.0.0.7)打号操作：1、在要执行打印的电脑上插入系统配备的加密狗，否则打标机将不能正常工作；2、在机加工看板中，选中一套版，点右键选择【打版号】；3、检查打版号程序中的版号，或者输入正确的版号，然后选择一个序号；如下图4、按客户的要求，可以选择是否打印 首字符、序号、版长、周长、直径；5、在右侧的打印预览中，显示版辊端面版号信息的打印效果及位置。
两个园环之间是堵头的位置，改变【字体顶端从版面向内】中的数字，可以调整版号距版面的位置，默认值是距版面5mm。
6、以上信息检查完毕，点击打印，打号程序向打印机发出打印数据。
7、装好版辊，在打印机上按下【打印】按钮，打号机开始工作。
8、旋转版辊，将另一端放在打号位置上，再次按下【打印】按钮，完成一支版的打号工作。
9、打印另一套版时，可以重复1~7步的操作，也可以点击【停止打印】，直接在此界面中输入一个新的版号，再重复3~7的步骤；10、点击取消或关闭程序窗口，退出打号程序；参数设置：打号机安装完成后，需要调整一些基本参数；1、以车间主任身份进入制版管理系统的机加员工界面；2、在看板中点击右键，选择【打版号】；3、点击左下方的【参数设置】按钮（以员工身份打开制版管理系统时，没有这个按钮），进入打印控制参数设置；4、设备型号：选择一种能够正常工作的设备型号；5、字体设置：修改【字高】中的数字，改变打印文字的高度。
修改【宽高比】，可使文字变成需要的形状。
【旋转角度】改变版号的打印方向。
默认为0度，即不改变打印方向。
【字体顶端至版面的距离】是每一次打开打号程序时的默认值。
6、定位槽设置：【V型槽角度】，是指放置版辊的V型槽的开口角度，用来计算不同直径的版辊，打标机打版号时，版面距V型槽顶点的距离；【垂直距离】，是打标机断电后自由落体到最底端时，距离V型槽实际的顶点位置的垂直距离，打印时针头会自动上升此处设置的距离，默认为0mm，该设置是为了可以调整整个打印字符的垂直距离。
标签打印机操作步骤
一、打印环境
需连接标签打印机，安装标签打印驱动，及打印系统BYLabel
二、打印方式
目前使用标签打印方式分为两种，手动输入打印和连接excel表格打印
三、打印设置
1、第一次打开打印系统BYLabel.exe，会出现一个启动向导，让你创建还是
选择标签，第一次都是选择创建空标签，点击确定
2、创建了空标签之后，就需要选择打印标签的类型，根据实物标签选择列
数，行数，用尺子测量宽度和高度。
（页面和存档标签项保持默认）下图为一行三列标签设置
3、新建标签后，出现一个空白界面，这个界面就是编辑标签的地方，方式有两种，一种是手动输入标签，另一种是连接到EXCEL数据库读取里面的数据打印，至于选择哪种，就要根据实际情况而定了。
4、。
索引关于系统☐系统概述 (2)☐系统性能与特点 (3)☐系统部件认可 (4)开机☐开机前的准备 (5)☐认识系统 (6)操作系统☐贴标参数 (7)☐接触贴标 (7)☐气吹贴标 (7)☐推压贴标 (8)☐计数器 (8)☐选择计数器 (8)☐设定计数器 (8)☐当前计数器 (8)☐系统信息 (9)☐密码 (9)☐系统缺省值 (9)☐选项 (10)☐触发方式 (10)☐触发有效 (10)☐同步器 (10)☐多标功能 (11)☐漏标修复 (11)☐双机联动 (11)☐保存应用 (13)☐打开应用 (14)☐点动出标 (15)☐测试运行 (16)☐系统运行/停止 (17)配置系统☐贴标方式 (18)☐贴标方向 (18)附录1-系统参数 (19)附录2-故障 (20)系统概述欢迎使用本控制系统！本控制系统是专门为贴标行业设计。
专业友好的人机界面设计理念和模块化的集成控制，使系统的操作更为简捷，运行更为可靠。
系统性能与特点贴标参数---速度：0.3—60m/min停标精度：+/-0.4mm贴标方式---接触贴标气吹贴标推压贴标可选功能---传感器触发沿选择传感器有效使能，可防止物料和标签的多次触发同步器，可配生产线同步贴标（完全实时同步，当贴标动作过程中，如果生产线停止或变化，贴标动作也同时停止或变化。
不会造成贴标标签的皱折）多标功能。
不同与一般的多标功能，可实现一个物料可贴多张不同或相同的标签。
漏标修复。
标签底纸上没有标签时，系统会自动修复而不会造成物料的漏贴或重贴。
双机联动。
用户定义，可根据用户的要求组态成多台贴标机同时工作。
系统部件的认可CE ，UL操作界面防护等级IP65开机前的准备仔细检查系统电气及电源连接和机械的安全性警告：系统必须可靠接地。
认识系统开机，输入正确密码（8位）。
系统显示欢迎屏，之后进入操作主屏。
1-系统桌面。
触击桌面上的图标进入相关窗口进行相关操作。
2-状态栏。
显示当前的应用文件名称。
GE530T条码标签打印机用户手册目录手册信息 (1)安全须知 (2)第1章产品简介 (6)1.1 开箱清单 (6)1.2 打印机外观及组件 (7)1.3 产品尺寸 (9)第2章产品规格 (10)第3章使用方法 (12)3.1安装介质 (12)3.1.1 安装纸卷 (12)3.1.2 安装碳带 (14)3.1.3 安装折叠纸 (16)3.2 电源连接 (18)3.3 接口连接 (19)3.4 标签侦测 (20)3.5 操作面板 (21)3.6 基本功能使用 (23)3.6.1 开机/关机 (23)3.6.2 走纸 (23)3.6.3 暂停 (23)3.6.4 打印测试 (24)................................................................第4章接口25第5章打印机日常维护及调校 (26)5.1 清洁打印头 (26)5.2 清洁传感器、胶辊和纸张路径 (27)附录1:电子信息产品污染控制的说明 (28)手册信息本用户手册包含产品使用、安装等基本信息。
※以下手册对各种技术问题和领域有更为详细的介绍。
1.Windows驱动程序手册此手册提供了Windows驱动程序安装说明。
2.打印机实用工具手册此手册提供了本产品功能选择软件的使用、操作条件的修改等方面的信息。
3.编程手册此手册提供了标签打印机指令方面的信息。
安全须知在操作使用打印机之前，请仔细阅读下面的注意事项：1.安全警告标志警告：打印头为发热部件，打印过程中和打印刚结束，不要触摸打印头以及周边部件。
警告：不要触摸打印头和连接插件，以免因静电损坏打印头。
2.安全注意事项警告：违反以下事项可能会导致严重的伤亡事故。
1）不要同时将几个插头插入一个多孔电源插座中。
•这会导致过热和火灲。
•如果插头潮湿或者肮脏，请在使用前烘干或者擦拭干净。
•如果插头不电源插座不配套，请不要插上电源。
•只能使用标准化的多孔电源插座。
斑马105SL打印机操作与设置
郑州金凯称重技术有限公司
目录
1硬件设置 (3)
1.1标签纸和碳带的安装 (3)
1.2打印机初始化 (3)
1.3打印头压杆的调整 (4)
1.4碳带卷轴的调整 (5)
2软件设置 (5)
1硬件设置
1.1标签纸和碳带的安装
标签纸和碳带的安装见视频，按照打印机上面的指示线进行安装即可。
特别注意，标签纸需要安装到第一个黑色的轴下面（见下图）。
1.2打印机初始化
在关机状态下同时按下PAUSE和FEED键，然后开机，等DATA灯变绿后松开即完成打印机的初始化。
1.3打印头压杆的调整
当打印机黑度调整到一定值时，如果清晰度仍然不够，此时需要调整压杆螺丝松紧度，使压杆变紧，压杆螺丝位置见图中标示。
1.4碳带卷轴的调整
如果发现走纸过程中打印机碳带不走或者打滑，可能是卷轴过松导致，此时需要紧碳带卷轴的螺丝。
首先找一个小的梅花螺丝刀插入卷轴上面的小孔，固定卷轴，然后用扳手拧卷轴螺丝。
如下图
2软件设置
通过开始菜单打开打印机和传真页面选择打印机属性—>打印首选项，打开设置页面
在该页面进行四个参数的设置，分别为打印速度、打印黑度、标签宽高以及页边距。
标签打印机 使用说明书小七包装清单试用标签带×1数据线×1说明书×1注：本产品不标配电源适配器插头，用户使用标准充电插头即可；开箱时请您确认物品完好，如果有物品损坏或缺失，请您联系销售商。
标签打印机×1使用介绍指示灯状态说明绿色常亮可正常打印/待打印状态蓝色常亮蓝牙状态未连接黄色常亮充电状态黄色闪烁1S/次电量低红色闪烁1S/次设备异常/打印异常指示灯状态说明指示灯电源/打印按键使用说明：1、关机状态下，长按电源/打印按键2秒，指示灯常亮蓝色，标签机进入待机工作状态。
2、开机状态下，单击电源/打印按键重复上一次打印功能。
3、开机状态下，连续点击电源/打印按键3次，标签机打印APP 连接二维码一张。
4、长按电源/打印按键2秒，指示灯熄灭，标签机进入关机模式。
APP操作1、扫码下载APP iPhone 版Android 版2、确定手机蓝牙功能处于开启状态3、打开APP ，点击右上角“未连接”4、找到对应设备型号点击连接注：连续点击电源/打印按键3次，机器自动打印二维码标签，用APP 扫码与机器连接蓝牙。
Android 版下载时建议从下载商城或浏览器直接扫描二维码或搜索“硕方打印”。
耗材安装1、向下按压指示箭头所处位置，开启后盖2、观察机器内部标签带放置方向示意图4、闭合机器后盖3、按照示意图安装标签带，并确保已安装到正确位置功能说明多份标签连续打印可一次打印多张标签，满足批量需求。
内容记忆上一次打印完成后，机器可自动记忆打印内容，如需再次打印或批量打印可单击电源/打印按键快速打印。
精准定位每卷耗材在出厂时都会将首张标签统一规范到标准打印位，保证后续使用的每张标签都处于标准打印位置，可以避免出现打印位置不准确的情况。
热转印技术机器采用热转印印刷技术，字迹清晰、标签保存更持久。
丰富云端模板APP中包含多行业/多样式打印模板，更方便更省心。
故障处理故障列表APP提示异常状态异常原因解决方案电源电量低指示灯黄灯闪烁1S/次电池电量低插入电源打印模糊、断断续续未识别耗材已装耗材，机器未识别/机器未识别到耗材假冒耗材/标签带未安装到位/未装耗材更换耗材/重新安装耗材/装入耗材打印异常机器正常打印、未走纸耗材用完/卡纸/未关闭纸仓盖检查耗材余量/检查出纸口重新安装耗材/闭合纸仓盖重新打印1、故障指示通常情况下，当机器发生故障或异常状况时，手机APP会显示故障提示，机器与手机之间的通讯和打印动作也将停止。
