动态测试中加速度传感器安装使用方法摸索及应用

Measurement Specialties,Inc.Tel： +1 949 716 5377Email： ron.poff@Web： 用双面胶安装加速度计因其操作快速，简便，已经越来越成为工程师的普遍做法。

但通过这种方法安装，用户必须事先确保的这种方法安装的传感器测试得到的数据是真实可信的。

加速度传感器是通过安装物体的运动产生正比于物体加速度的电信号输出来测量冲击和振动的。

安装刚性越好，运动的传递越好，因而加速度计安装的共振频率就越高。

因此，磁座安装的方式通常被认为是加速度计安装最差的接合方式，而螺丝，螺柱安装是最佳的安装方式。

但实际应用中结构不允许钻孔或者加速度计的设计不允许螺丝，螺柱安装时，胶水通常是认为是最可行的。

为了得到最好的性能，许多专家建议使用超能胶-甲基二氰基丙烯酸盐粘合剂的统称，常用的可以购买在如下品牌：强力胶（Super Glue）， Loctite，或 Krazy Glue。

临时安装时，通常推荐热熔胶或蜂蜡。

但这些方法提供的机械耦合也是较差的。

每一种安装技术都有其自身的短处。

例如，螺丝，螺柱安装要求比较高的钻孔技巧保证孔垂直于安装表面，误差在1°以内，深度足以容下所有的螺牙，没有毛刺，碎片或外来的材料，而且还需要必须保证钻孔的存在并没有削弱的结构强度。

另一方面，胶水安装的强度不如螺丝安装，所有安装面必须没有杂质，胶水固化时间可能较长，部分胶水会刺激皮肤，另外保存可能也是个问题。

这些安装方法都需要充分估计可能带来的后果。

但您还有另外一个选择：双面胶。

如果适当地使用的话，这是一个非常好的替代方案。

例如，加速度计重量不应超过几克，虽然没有严格的规定，双面胶带应用于较重的加速度计时，测量g值只能较低和只测量低频的信号。

此外，双面胶带只适用于室温附近的测量环境，随着温度升高，胶带会相当快地失去其粘附性。

尽管还是需要保证安装表面没有油脂，但安装和去除双面胶粘带还是相当快捷，简单的，并且不需要特殊的训练或工具来完成的。

基桩动测仪操作规程L-HPT基桩动测仪1 主要技术指标2 适用范围适用于基桩低、高应变动测。

3 操作步骤低应变部分将加速度传感器插入仪器通道1（槽口对应连接好）。

传感器与基桩之间用橡皮泥或黄油耦合，耦合处不能有松动。

打开动测仪，用触摸笔点击屏幕“低应变”后进入主菜单屏幕，“系统设置”主要是日期时间，一般不作设置；直接进入“数据采集“”对工地名称、桩号、桩长、桩径、等参数进行设置。

确认无误后按“确定”按钮保存参数设置。

点击“开始检测”按钮，用力棒激振，采集波形曲线。

至少采集4个波形曲线，波形基本一致时，按下“下一桩”按钮。

然后输入下一根桩的对应的桩号。

检测完毕后，关闭采集仪，拆下传感器;将弄脏的部位用清水清洗干净后将设备装入箱体内。

高应变部分操作面板介绍图3-1 基桩动测仪采用高应变检测专用的加速度传感器和力传感器。

现场工作时，将加速度/应变传感器组成一组传感器，两组传感器用螺丝分别对称固定在距桩顶1～2d（d为桩身截面直径）以下处，这样既可减少偏心锤击对检测数据产生的误差，又可测出单个方向偏心锤击程度。

传感器的安装要求检测时至少应对称安装冲击力和冲击响应（质点运动速度）测量传感器各两个。

传感器宜分别对称安装在距桩顶不小于2D的桩侧表面处（D为试桩的边宽或外径）；对于大直径桩，传感器与桩顶之间的距离可适当减小，但不得小于1D。

安装面处的材质和截面尺寸应与原桩身相同，传感器不得安装在截面突变附近。

应变传感器与加速度传感器的中心应位于同一水平线上，同侧的力传感器和加速度传感器间的水平距离不宜大于80mm，否则可能会导致力F（t）曲线与速度阻抗ZV（t）曲线的起跳点不一致。

安装完毕后，传感器的中心轴应与桩中心轴保持平行。

各传感器的安装面材质应均匀、密实、平整，并与桩轴线平行，否则应采用磨光机将其磨平。

安装螺栓的钻孔应与桩侧表面垂直；安装完毕后的传感器应紧贴桩身表面，锤击时传感器不得产生滑动。

安装应变式传感器时应对其初始应变值进行监视，安装后的传感器初始应变值应能保证锤击时的可测轴向变形余量为：混凝土桩应大于±1000με；钢桩应大于±1500με。

加速度传感器的使用方法加速度传感器是一种常见的传感器，它可以检测和测量物体的加速度。

在很多领域中，加速度传感器都被广泛应用，例如智能手机、汽车、工业设备等。

本文将介绍加速度传感器的使用方法。

使用加速度传感器前需要了解其工作原理。

加速度传感器基于微机电系统（MEMS）技术，内部包含微小的质量和弹簧系统。

当物体加速度发生变化时，质量会受到力的作用而发生位移，传感器可以测量这个位移并转换成电信号输出。

接下来，我们来讨论加速度传感器的安装和连接。

通常情况下，加速度传感器会通过引脚连接到主控制器或数据采集设备。

在安装时，需要注意将传感器的引脚正确连接到相应的接口上，确保传感器与主控制器的通信正常。

在实际应用中，加速度传感器通常需要进行校准。

校准可以提高传感器的准确性和稳定性。

校准的过程包括确定传感器的零点偏移和灵敏度。

零点偏移是指在没有加速度作用下传感器输出的值，需要将其调整到零位。

灵敏度是指单位加速度变化引起的传感器输出变化，可以通过标定和校准来确定。

在使用加速度传感器时，还需要注意传感器的安装位置和方向。

传感器应尽可能与物体的加速度方向垂直安装，这样可以获得最准确的测量结果。

此外，传感器还需要避免受到外界干扰，如震动、温度变化等，这些干扰可能会影响传感器的测量结果。

在进行数据采集和处理时，可以使用相应的软件或编程语言来读取和解析传感器输出的数据。

通过分析传感器输出的数据，可以获取物体的加速度信息。

在某些应用中，还可以通过进一步处理和计算，获取物体的速度和位移等相关信息。

需要注意的是，在实际应用中，加速度传感器的测量范围和精度是很重要的指标。

不同的应用场景可能需要不同范围和精度的传感器。

在选择传感器时，需要根据具体需求来确定合适的型号和规格。

总结一下，加速度传感器是一种常用的传感器，可以用于测量物体的加速度。

在使用加速度传感器时，需要了解其工作原理，并正确安装和连接传感器。

校准和安装位置也是使用加速度传感器时需要注意的问题。

加速度传感器的使用方法加速度传感器是一种广泛应用于科技领域的传感器，它能够测量物体的加速度并转化为电信号输出。

在很多领域中，如汽车工业、航空航天、智能手机等，加速度传感器的应用十分重要。

本文将探讨加速度传感器的使用方法以及其在不同领域中的应用。

首先，我们来了解一下加速度传感器的工作原理。

加速度传感器通过微机电系统（MEMS）技术实现，其主要部件包括微机电元件和测量电路。

当一个物体受到加速度作用时，微机电元件会产生微小的变形，测量电路会将这个变形转化为电信号输出。

通过测量电信号的变化，我们可以得知物体的加速度。

这种工作原理使得加速度传感器在各种应用中发挥了重要作用。

在汽车工业中，加速度传感器被广泛应用于车辆的安全系统中。

例如，当车辆急刹车时，传感器会感知到车辆的急剧减速，并向安全气囊系统发送信号，以保护驾驶员和乘客的安全。

此外，加速度传感器还被用于车辆的动力系统控制中，可以测量车辆的加速度，并根据测量结果进行引擎调整，以提高燃油效率和驾驶舒适性。

在航空航天领域，加速度传感器的应用同样不可或缺。

在飞机中，传感器可以用于测量飞机的加速度和姿态，并通过反馈控制系统来保持飞机的平稳飞行。

此外，传感器还可以配合惯性导航系统使用，帮助飞行员定位和导航。

在航天器中，加速度传感器能够监测航天器在发射、着陆和轨道变换等过程中的加速度，确保航天器的稳定运行。

在智能手机和可穿戴设备中，加速度传感器也有着重要的应用。

它可以测量设备的加速度，实现自动旋转屏幕、智能睡眠监测、健身运动追踪等功能。

比如，智能手机在玩游戏时，传感器能够感知到用户的倾斜和摇晃动作，使游戏角色做出相应的反应。

而在健身设备中，加速度传感器可以监测用户的运动情况，记录步数、消耗的卡路里等健康数据。

除了上述领域之外，加速度传感器还有许多其他的应用。

在工业生产中，传感器可以用于监测设备的振动情况，帮助预测故障并进行维护。

在医疗领域，传感器可以用于测量人体的加速度，实现心率监测、姿势纠正等功能。

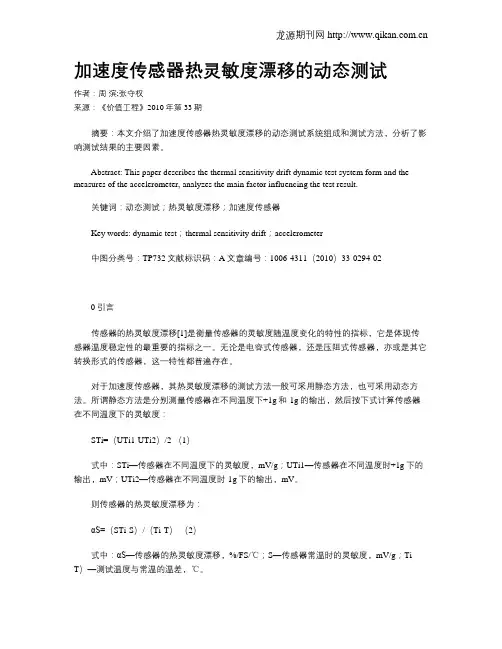

加速度传感器热灵敏度漂移的动态测试作者：周滨;张守权来源：《价值工程》2010年第33期摘要：本文介绍了加速度传感器热灵敏度漂移的动态测试系统组成和测试方法，分析了影响测试结果的主要因素。

Abstract: This paper describes the thermal sensitivity drift dynamic test system form and the measures of the accelerometer, analyzes the main factor influencing the test result.关键词：动态测试；热灵敏度漂移；加速度传感器Key words: dynamic test；thermal sensitivity drift；accelerometer中图分类号：TP732文献标识码：A文章编号：1006-4311（2010）33-0294-020引言传感器的热灵敏度漂移[1]是衡量传感器的灵敏度随温度变化的特性的指标，它是体现传感器温度稳定性的最重要的指标之一。

无论是电容式传感器，还是压阻式传感器，亦或是其它转换形式的传感器，这一特性都普遍存在。

对于加速度传感器，其热灵敏度漂移的测试方法一般可采用静态方法，也可采用动态方法。

所谓静态方法是分别测量传感器在不同温度下+1g和-1g的输出，然后按下式计算传感器在不同温度下的灵敏度：STi=（UTi1-UTi2）/2 （1）式中：STi—传感器在不同温度下的灵敏度，mV/g；UTi1—传感器在不同温度时+1g下的输出，mV；UTi2—传感器在不同温度时-1g下的输出，mV。

则传感器的热灵敏度漂移为：αS=（STi-S）/（Ti-T）（2）式中：αS—传感器的热灵敏度漂移，%/FS/℃；S—传感器常温时的灵敏度，mV/g；Ti-T）—测试温度与常温的温差，℃。

这种方法主要适合于测试压阻式加速度传感器具有零频输出时的情况，而对于那些没有零频输出的加速度传感器，这种方法则不适用，必须采用动态方法测试。

加速度传感器原理结构使用说明校准和参数解释
1.安装：将传感器固定在需要测量加速度的物体上，确保传感器与物
体的接触牢固。

2.接线：根据传感器的规格书和制造商提供的接线图，正确连接传感
器与测量设备或系统。

3.供电：根据传感器的工作电压要求，为传感器提供适当的电源。

4.编程：根据传感器的规格书和厂家提供的编程手册，编写适当的代
码来读取传感器的输出数据。

5.数据处理：根据应用需求，对传感器输出的数据进行处理和分析，
例如进行滤波、计算速度、位移等。

为了确保准确测量加速度，加速度传感器需要进行校准。

校准可分为
静态校准和动态校准两种方式。

1.静态校准：将加速度传感器放置在静止状态下，记录其输出值，然
后根据物理的力学原理进行校准，使传感器的输出与已知准确的加速度匹配。

2.动态校准：将加速度传感器暴露在已知加速度的环境中，比如进行
加速、减速、旋转等，通过比较传感器的输出与已知的加速度进行校准。

1.测量范围：指传感器能够测量的最大加速度范围。

2.灵敏度：指传感器对于单位加速度变化的输出变化。

3.频率响应：指传感器能够精确测量的频率范围。

4.噪声：指传感器输出的不确定性，通常以均方根值（RMS）来表示。

5.分辨率：指传感器能够区分的最小加速度变化。

6.非线性度：指传感器输出与输入之间的误差。

7.温度效应：指传感器输出与环境温度变化之间的关系。

总结：。

铁道车辆动态检测方案在铁路系统中，维护铁道车辆的安全运行非常重要。

车辆的动态检测是保证车辆安全的重要手段之一。

本文将讨论铁道车辆动态检测的方案，包括动态检测的目的、方法和实现。

动态检测的目的铁道车辆动态检测的目的在于对车辆运行状况进行监测和评估，以便及时检测到车辆运行中出现的问题。

车辆运行过程中，应根据车辆类型、年限、行驶里程等因素确定不同的检测方案。

动态检测的主要目标是确定车辆的几何和动力特性。

几何特性包括车辆的长度、宽度、高度、车轮轴距等参数。

动力学特性包括车辆的运行速度、加速度、制动状态等参数。

动态检测的方法铁道车辆动态检测的方法包括两种：线路侧检测方法和车上检测方法。

线路侧检测方法线路侧检测方法是指在铁路线路侧通过安装各种传感器，采集列车运行中的各种信号参数，以推导出列车的运行状况。

具体来说，这些传感器可以安装在铁路轨道上、轨道几何外、轨道内部设备和连接地面钢轨的地面设备上。

线路侧检测方法可以衡量车辆的几何和动力特性，提供车辆运行期间的数据和在疲劳和其他问题出现之前提前预测问题。

车上检测方法车上检测方法是指在车辆上安装各种传感器来采集车辆的动力学和几何学特征。

具体来说，车上检测方法可以监测车辆的加速度、制动状态、车速、车轮压力、车身倾斜等参数。

车上检测方法可以监测单个车辆的状态，但是不能提供整个铁路列车的运行状况。

实现方案铁道车辆动态检测的实现需要使用多个传感器和计算机系统，以采集和处理车辆的数据。

具体来说，以下是一些常见的实现方法：•时间相位法（Time-of-flight Method）：通过两个传感器之间的时间差来计算车辆速度•压力传感器法：通过测量车轮对轨道的压力来确定轮对的几何特征•加速度传感器法：通过测量车体加速度、位移、速度等参数，来提供车辆的动态特征。

在实现方案中，使用了一些计算机系统来分析数据。

计算机系统可以运行算法来计算车辆的运动状态以及判断车辆是否存在故障。

##总结铁道车辆动态检测是保证列车运行安全的重要手段。

结构动力性实验报告1. 引言结构动力性实验是通过对建筑物或其他结构的动力响应进行测试和分析，以评估其抗震性能和安全性。

本实验旨在研究结构在受到外部振动力作用下的动态响应特性，为建筑结构设计和抗震设防提供实验依据。

2. 实验设备和方法2.1 实验设备本次实验使用了以下设备：1. 动力测试仪：用于施加不同振频和振幅的外部振动力，测量结构的动态响应。

2. 加速度传感器：用于测量结构物体在受到振动力作用下的加速度。

3. 数据采集仪：用于记录并存储从加速度传感器获取的数据。

2.2 实验方法实验步骤如下：1. 准备工作：根据实验需求，调整动力测试仪的振频和振幅。

2. 安装加速度传感器：将加速度传感器安装在结构物的合适位置，确保传感器与结构物之间的接触良好。

3. 连接设备：将加速度传感器与数据采集仪连接，并确保连接稳定。

4. 开始实验：通过动力测试仪施加不同振频和振幅的外部振动力，观察结构物的动态响应，并使用数据采集仪记录加速度数据。

5. 数据分析：将数据采集仪记录的加速度数据导入计算机，使用合适的数据处理软件进行分析，得出结构物在受到外部振动力作用下的响应特性。

3. 实验结果与分析通过实验获得的结构物的加速度数据可以得出如下结论：1. 结构物的自然频率：通过观察加速度-时间曲线的振幅变化，可以确定结构物的自然频率。

自然频率是结构物在无外部振动力作用下自由振动的频率。

在实验中，我们观察到当外部振动力的频率与结构物的自然频率接近时，结构物的振幅达到最大值。

2. 结构物的阻尼比：阻尼比是描述结构物在受到外部振动力作用下能量耗散程度的参数。

在实验中，我们通过观察加速度-时间曲线的振幅衰减情况，可以估计结构物的阻尼比。

通常情况下，结构物的阻尼比越大，其对振动的抑制能力越强。

3. 结构物的共振现象：在实验中，我们发现当外部振动力的频率与结构物的自然频率相差较小时，结构物的振幅明显增大，出现共振现象。

这表明结构物在共振频率附近的振动能量吸收与耗散不均衡，可能导致结构物的破坏或加剧损坏。

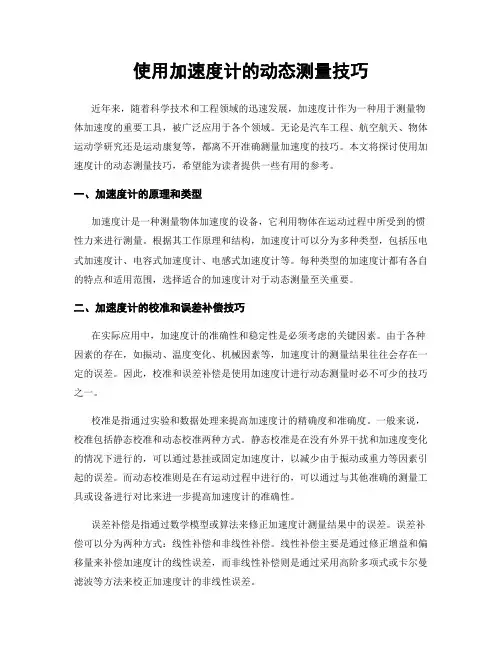

使用加速度计的动态测量技巧近年来，随着科学技术和工程领域的迅速发展，加速度计作为一种用于测量物体加速度的重要工具，被广泛应用于各个领域。

无论是汽车工程、航空航天、物体运动学研究还是运动康复等，都离不开准确测量加速度的技巧。

本文将探讨使用加速度计的动态测量技巧，希望能为读者提供一些有用的参考。

一、加速度计的原理和类型加速度计是一种测量物体加速度的设备，它利用物体在运动过程中所受到的惯性力来进行测量。

根据其工作原理和结构，加速度计可以分为多种类型，包括压电式加速度计、电容式加速度计、电感式加速度计等。

每种类型的加速度计都有各自的特点和适用范围，选择适合的加速度计对于动态测量至关重要。

二、加速度计的校准和误差补偿技巧在实际应用中，加速度计的准确性和稳定性是必须考虑的关键因素。

由于各种因素的存在，如振动、温度变化、机械因素等，加速度计的测量结果往往会存在一定的误差。

因此，校准和误差补偿是使用加速度计进行动态测量时必不可少的技巧之一。

校准是指通过实验和数据处理来提高加速度计的精确度和准确度。

一般来说，校准包括静态校准和动态校准两种方式。

静态校准是在没有外界干扰和加速度变化的情况下进行的，可以通过悬挂或固定加速度计，以减少由于振动或重力等因素引起的误差。

而动态校准则是在有运动过程中进行的，可以通过与其他准确的测量工具或设备进行对比来进一步提高加速度计的准确性。

误差补偿是指通过数学模型或算法来修正加速度计测量结果中的误差。

误差补偿可以分为两种方式：线性补偿和非线性补偿。

线性补偿主要是通过修正增益和偏移量来补偿加速度计的线性误差，而非线性补偿则是通过采用高阶多项式或卡尔曼滤波等方法来校正加速度计的非线性误差。

三、加速度计的滤波和数据处理技巧在实际应用中，加速度计所测量到的数据往往包含大量的噪声和干扰。

为了准确获取动态过程的有用信息，滤波和数据处理技巧是不可或缺的。

常见的滤波技术包括低通滤波、高通滤波和带通滤波等，通过选择合适的滤波器参数和滤波方式，可以有效消除噪声和干扰，提高数据的可靠性。

三轴加速度传感器使用说明
三轴加速度传感器是一种常用的传感器，可以检测物体在三个方向的加速度变化，广
泛应用于航空、航天、汽车、医疗等领域。

下面是三轴加速度传感器的使用说明。

1.传感器安装
三轴加速度传感器应安装在所测物体上，通常采用固定装置固定在物体表面上。

传感
器应尽量避免受到较大的冲击和振动，以免造成误差。

安装前应先检查传感器是否完好、
灵敏度是否正确，定期检查和校准传感器。

2.传感器读数范围和分辨率
传感器的读数范围指传感器可以测量的最大和最小加速度，超出读数范围将会导致读
数异常。

分辨率指传感器可以测量的最小加速度变化，决定了传感器精度的高低。

要根据
需要选择合适的传感器，以确保读数范围和分辨率满足测量要求。

3.传感器输出信号类型
三轴加速度传感器通常有模拟输出和数字输出两种类型。

模拟输出信号为电压或电流，直接与模数转换器相连，可输出适于特定应用的模拟信号。

数字输出信号为数字信号，通
过串行或并行接口输出，可直接与微处理器和计算机连接。

4.传感器工作原理
三轴加速度传感器工作原理基于牛顿第二定律，即对物体施加的力等于其质量乘以加
速度。

传感器内部有微机械加速度计，通过检测加速度计受到的加速度来测量被测物体的
加速度。

该加速度计一般由质量块、弹簧、压电陶瓷等组成。

5.传感器应用场景。

加速度传感器的安装方法1.目的:将用书面形式来阐述加速度计的粘接式安装方法,我们的工程师在这个应用领域中进行了许多调查研究并得出结论:正确的加速度计粘接方法是十分重要的。

这些信息将有助于测试工程师和技师在粘接一些特殊类型的传感器时获得更好的帮助并做出更好的决定。

2.背景:测试工程师和技师们常常会问:如何避免在安装被测物体表面上不用打出螺孔而进行加速度计的安装?例如合成和碾压材料表面安装时厚度不足,在一块很小的表面区域中存在着很多不牢固的整体性结构,多样性的安装方式使得加速度计的安装方式具有很大的随意性,在这种状况下我们使用粘接剂粘合加速度计是最合适的安装方式。

测试人员将会决定在什么样的环境下采用什么类型的粘接剂更符合测试要求。

加速度计的自然频率由粘接的耦合程度决定,选择正确的粘合剂将是很重要的一步。

有些重要的问题是必须要考虑的:加速度计的重量,测试时的频率和带宽,测试时的振幅和温度。

还要考虑一些测试过程中会出现的问题:正弦曲线的受限和测试中出现的随机振动。

通常,工程师和技师将会根据测试不同的需求选择合适的粘接剂来粘接加速度计。

这些粘接剂包括:氰基丙烯酸盐,磁铁,双面胶带,石蜡,热粘接剂等,问题的关键在于如何能够有效的选择和使用这些粘接剂。

下面我们来解决这些问题。

在正弦振动测试过程中751-100和2226C是两种典型的被广泛应用的加速度计,分别用氰基丙烯酸盐,磁铁,双面胶带,石蜡,热粘接剂对它进行粘接。

一般在高温控制室中进行,以此来校验加速度计在其他温度改变之前的频率响应。

用热电偶来监控烤箱中的温度用于校准加速度计。

3.建议:在加速度计的粘接过程中,粘合剂的使用数量将在加速度计能否达到良好的频率响应中起到很关键的作用。

在一块小的薄膜上尽可能的用最少的粘接剂粘接加速度计将会直接的促进加速度计频率响应传送性能的提高。

在安装传感器之前要用碳氢化合物的溶解液:比如(Loctite? X-NMS)来清洁其要安装的表面,在安装传感器的时候通常要用到氰基丙烯酸盐, 磁铁,双面胶带,石蜡,将它们均匀地涂抹在粘接加速度计被粘表面,合适的厚度将会起到良好的粘接效果。

动态力学测试仪的使用教程引言：动态力学测试仪是一种广泛应用于工程实践和科研领域的测试仪器，它可以对各种材料和结构在外部力作用下的动态响应进行精确测量和分析。

本文将介绍动态力学测试仪的基本原理、使用方法以及注意事项，帮助读者更好地理解和应用该仪器。

1. 动态力学测试仪的基本原理动态力学测试仪基于牛顿第二定律和震动理论，通过测量测试对象在受力下的运动参数，如速度、加速度和位移，来评估其动态响应特性。

仪器通常包括传感器、数据采集系统和分析软件等组成部分。

2. 使用方法2.1 准备工作在使用动态力学测试仪之前，需要对仪器进行适当的准备工作。

首先，检查仪器的各个部件是否完好，并确保其与电源的连接稳定。

其次，调整传感器和测量系统的参数，以适应测试对象的特性和要求。

2.2 安装测试对象将测试对象安装在测试台或夹具上，并使用适当的固定装置确保其稳定性和正确位置。

根据测试需求，可采用不同的安装方式，如剪切、拉伸或弯曲等。

2.3 进行数据采集启动数据采集系统，并根据测试要求设置合适的采样频率、时间段和通道数等参数。

保持测试环境稳定，避免外部干扰对测试结果的影响。

2.4 进行动态测试应用外部力对测试对象进行激励，例如施加冲击、振荡或载荷。

同时，动态力学测试仪将实时记录和测量测试对象在受力下的动态响应，包括位移、速度和加速度等。

2.5 数据分析与处理通过数据采集系统将得到的测试数据导入分析软件中，进行数据处理和分析。

常见的分析方法包括频域分析、时域分析和模态分析等，根据需要选取合适的方法进行深入研究和评估。

3. 使用注意事项在使用动态力学测试仪时，需要注意以下几点：3.1 安全操作。

遵守相关的安全规范和操作流程，确保测试过程中人员和设备的安全。

3.2 选择合适的传感器和设备。

根据测试对象的特性和要求，选择适当的传感器和设备，并确保其质量和性能符合要求。

3.3 调试和校准。

在测试前进行系统的调试和校准，以确保仪器的准确性和可靠性。

加速度传感器原理结构使用说明校准和参数解释加速度传感器（Accelerometer）是一种用于测量物体加速度的传感器。

它的原理基于牛顿力学中的惯性原理，即物体的加速度与作用在物体上的力成正比，反向与物体的质量成反比。

下面将详细介绍加速度传感器的原理、结构、使用说明、校准和参数解释。

一、原理：加速度传感器的原理基于微机电系统（MEMS）技术或压电效应。

在MEMS加速度传感器中，通常使用微小的质量（如悬臂梁、微弹簧等）和微型电容或电阻来测量物体的加速度。

当物体加速度改变时，微小的质量会相对于传感器的壳体发生位移，从而改变传感器内部的电容或电阻值。

通过测量电容或电阻值的变化，就可以计算出物体的加速度。

在压电式加速度传感器中，传感器内部包含压电材料，当物体加速度改变时，压电材料会产生电荷，通过测量电荷的大小，可以计算出物体的加速度。

二、结构：加速度传感器的结构通常包括感应质量（Mass）、感应结构（Spring）、感应电容或电阻、壳体等部分。

感应质量是传感器内部的微小质量，感应结构用于支撑感应质量并产生位移，感应电容或电阻用于测量感应质量的位移，壳体则用于保护传感器内部的结构。

三、使用说明：1.安装：将加速度传感器固定在需要测量加速度的物体上，确保传感器与物体之间的接触良好，并且传感器的测量轴与物体的加速度方向一致。

2.供电：连接传感器的供电电源，通常为直流电源或电池。

3.输出：连接传感器的输出接口，获取传感器的加速度数据。

常见的输出接口包括模拟电压输出、数字串行接口（如I2C、SPI等）等。

4.数据处理：将传感器输出的原始数据进行处理，根据传感器的校准参数将原始数据转换为实际的加速度值。

5.数据分析：根据需要对加速度数据进行分析，如计算速度、位移、碰撞检测等。

四、校准：1.静态校准：将传感器放置在水平平稳的表面上，采集传感器输出的静态加速度数据，并与真实的重力加速度（9.8m/s²）进行比较，通过调整传感器的校准参数，使得传感器输出的静态加速度数据接近真实的重力加速度。

加速度传感器使用方法说明书1. 简介本说明书旨在向使用者介绍和指导加速度传感器的正确使用方法，以确保传感器的准确度和安全性。

请仔细阅读本说明书，并按照指示操作。

2. 产品概述加速度传感器是一种用于测量物体加速度的装置。

它能够将加速度转换为电信号输出，并提供给用户进行数据采集和分析。

3. 规格参数- 测量范围：±X g- 灵敏度：Y mV/g- 工作温度范围：-Z°C ~ +Z°C- 分辨率：W g4. 安全预防措施- 在使用加速度传感器之前，请确保周围环境清洁，避免传感器受到灰尘、油脂或其他杂质的污染。

- 避免将加速度传感器暴露在高温、高湿度或强磁场的环境中，以免影响传感器的性能。

- 在连接电缆和接口时，请确保传感器与采集设备之间的连接可靠并紧固，避免松动导致数据丢失或干扰。

- 定期检查传感器的外观和电缆连接，如发现损坏或异常情况，请及时进行维修或更换。

5. 使用步骤此处列出了使用加速度传感器的基本步骤，以供参考：步骤1：确保传感器与采集设备和电源正确连接，并确认各接口固定可靠。

步骤2：开启采集设备，通过软件或硬件设置传感器工作参数。

步骤3：将加速度传感器放置在需要测试的物体上，并通过夹具或胶粘剂固定住。

步骤4：启动采集设备，开始进行数据记录和分析。

步骤5：待测试完成后，停止采集设备并关闭电源。

步骤6：拆除传感器，将其存放在安全的地方。

6. 数据分析和应用加速度传感器提供的数据可以通过相应软件进行分析和应用。

根据需求，用户可以进行以下操作：- 数据图表绘制和曲线分析；- 震动信号处理和故障诊断；- 运动轨迹跟踪和姿态测量；- 工程结构监测和安全性评估。

7. 故障排除如果在使用加速度传感器时遇到以下问题，请按照以下步骤进行排查：问题1：数据采集异常或无法正常进行。

解决方案：检查传感器与采集设备的连接是否正常，确认接口固定可靠。

问题2：传感器灵敏度不符合预期。

解决方案：使用校准装置对传感器进行校准，确保灵敏度符合要求。

加速度传感器————————————————————————————————作者: ————————————————————————————————日期:加速度传感器一、简介加速度传感器是一种能够测量加速度的传感器。

通常由质量块、阻尼器、弹性元件、敏感元件和适调电路等部分组成。

传感器在加速过程中,通过对质量块所受惯性力的测量,利用牛顿第二定律获得加速度值。

根据传感器敏感元件的不同，常见的加速度传感器包括电容式、电感式、应变式、压阻式、压电式等。

二、分类压电式压电式加速度传感器又称压电加速度计。

它也属于惯性式传感器。

压电式加速度传感器的原理是利用压电陶瓷或石英晶体的压电效应,在加速度计受振时，质量块加在压电元件上的力也随之变化。

当被测振动频率远低于加速度计的固有频率时，则力的变化与被测加速度成正比。

压阻式基于世界领先的MＥMＳ硅微加工技术，压阻式加速度传感器具有体积小、低功耗等特点，易于集成在各种模拟和数字电路中,广泛应用于汽车碰撞实验、测试仪器、设备振动监测等领域。

电容式电容式加速度传感器是基于电容原理的极距变化型的电容传感器。

电容式加速度传感器/电容式加速度计是对比较通用的加速度传感器。

在某些领域无可替代,如安全气囊，手机移动设备等。

电容式加速度传感器/电容式加速度计采用了微机电系统(ＭEＭS）工艺，在大量生产时变得经济,从而保证了较低的成本。

伺服式伺服式加速度传感器是一种闭环测试系统，具有动态性能好、动态范围大和线性度好等特点。

其工作原理，传感器的振动系统由"m-ｋ”系统组成,与一般加速度计相同,但质量m 上还接着一个电磁线圈,当基座上有加速度输入时，质量块偏离平衡位置，该位移大小由位移传感器检测出来，经伺服放大器放大后转换为电流输出，该电流流过电磁线圈,在永久磁铁的磁场中产生电磁恢复力，力图使质量块保持在仪表壳体中原来的平衡位置上，所以伺服加速度传感器在闭环状态下工作。

由于有反馈作用，增强了抗干扰的能力,提高测量精度，扩大了测量范围,伺服加速度测量技术广泛地应用于惯性导航和惯性制导系统中，在高精度的振动测量和标定中也有应用。

如何正确连接并使用电子电路中的加速度传感器电子电路中的加速度传感器是一种重要的传感器，它可以用来测量物体在三个方向上的加速度信息。

正确连接并使用加速度传感器对于电子电路的设计和应用至关重要。

本文将介绍如何正确连接和使用电子电路中的加速度传感器。

一、传感器介绍加速度传感器是一种能够测量物体加速度的传感器。

它能够感知物体受到的加速度，并将其转化为电信号输出。

在电子电路中，加速度传感器通常使用微机电系统（MEMS）技术制造。

二、连接加速度传感器1. 电源连接加速度传感器通常需要外部电源供电。

在连接加速度传感器之前，需要确定其所需的电压和电流范围。

然后，将正极连接到正电源，将负极连接到接地线。

2. 数据输出连接加速度传感器的数据输出通常是模拟信号或数字信号。

如果是模拟信号，需要连接到模数转换器（ADC）或运算放大器等模拟电路进行信号处理。

如果是数字信号，可以直接连接到微处理器或数字电路。

3. 控制信号连接某些加速度传感器有控制信号，用于设置传感器的工作模式、采样率和灵敏度等参数。

这些控制信号通常是数字信号，可以通过连接到微处理器或数字电路来进行设置和控制。

三、使用加速度传感器1. 编程配置如果加速度传感器是数字输出的，通常需要进行编程配置以设置传感器的工作参数。

这些参数包括采样率、灵敏度、滤波等。

通过编程设置这些参数，可以实现各种不同的测量需求。

2. 数据处理获得加速度传感器输出的数据后，需要进行数据处理才能得到有用的信息。

常见的数据处理方法包括滤波、积分和分析等。

滤波可以去除噪音，积分可以计算出速度和位移，分析可以提取出特定的运动特征。

3. 应用案例加速度传感器广泛应用于各种领域，如运动监测、智能手机、汽车安全系统等。

在运动监测中，加速度传感器可以用来测量运动员的加速度、速度和步频等信息。

在智能手机中，加速度传感器可以用来自动旋转屏幕、计步和手势识别等。

在汽车安全系统中，加速度传感器可以用来检测碰撞并触发安全气囊等。

第1篇一、目的为确保传感器安装质量，提高传感器使用寿命，保证测量数据的准确性，特制定本操作规程。

二、适用范围本规程适用于各类传感器的安装。

三、安装前的准备工作1. 检查传感器及其附件是否齐全、完好，如有损坏或缺失，应及时更换。

2. 根据传感器技术参数和现场实际情况，选择合适的安装位置。

3. 确保安装位置周围环境符合传感器使用要求，如温度、湿度、振动等。

4. 准备必要的安装工具和辅助材料。

四、安装步骤1. 清理安装位置，确保无杂物、油污等。

2. 根据传感器类型，选择合适的安装方式。

如：螺纹连接、焊接、粘接等。

3. 将传感器安装到预定的位置，确保传感器与安装面垂直。

4. 调整传感器，使其与测量对象对准，保证测量数据的准确性。

5. 安装传感器附件，如：电缆、接线盒、支架等。

6. 连接传感器与测量设备，确保连接牢固、接触良好。

7. 对传感器进行校准，确保测量数据的准确性。

五、注意事项1. 安装过程中，注意保护传感器及其附件，避免碰撞、划伤等。

2. 安装传感器时，不得使用蛮力，以免损坏传感器。

3. 传感器安装后，不得随意拆卸、调整。

4. 传感器安装完成后，应对其进行测试，确保测量数据的准确性。

5. 定期检查传感器及其附件，发现问题及时处理。

六、记录与验收1. 安装完成后，填写传感器安装记录表，记录传感器型号、安装位置、安装时间等信息。

2. 安装记录表由项目负责人审核签字后存档。

3. 项目验收时，应检查传感器安装记录表，确认安装质量。

七、附则1. 本规程由技术部负责解释。

2. 本规程自发布之日起实施。

注：本规程仅供参考，具体操作请根据传感器类型、现场实际情况及厂家要求进行调整。

第2篇一、适用范围本规程适用于所有涉及传感器安装的工程项目，包括但不限于工业自动化、建筑监测、环境监测、医疗设备等领域。

传感器安装人员必须遵守本规程，确保安装过程的安全、高效和准确。

二、安装前的准备1. 了解传感器技术参数：熟悉传感器的类型、规格、性能指标、安装要求等，确保所选传感器符合项目需求。
