加速度传感器的安装与维护

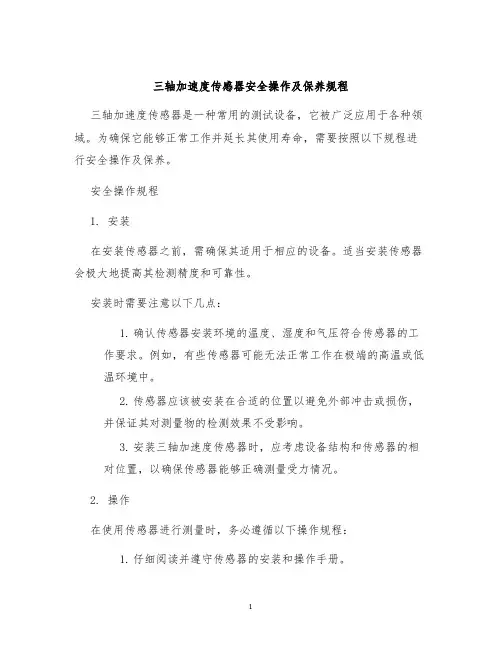

三轴加速度传感器安全操作及保养规程三轴加速度传感器是一种常用的测试设备，它被广泛应用于各种领域。

为确保它能够正常工作并延长其使用寿命，需要按照以下规程进行安全操作及保养。

安全操作规程1. 安装在安装传感器之前，需确保其适用于相应的设备。

适当安装传感器会极大地提高其检测精度和可靠性。

安装时需要注意以下几点：1.确认传感器安装环境的温度、湿度和气压符合传感器的工作要求。

例如，有些传感器可能无法正常工作在极端的高温或低温环境中。

2.传感器应该被安装在合适的位置以避免外部冲击或损伤，并保证其对测量物的检测效果不受影响。

3.安装三轴加速度传感器时，应考虑设备结构和传感器的相对位置，以确保传感器能够正确测量受力情况。

2. 操作在使用传感器进行测量时，务必遵循以下操作规程：1.仔细阅读并遵守传感器的安装和操作手册。

2.在进行任何操作之前，确保所有设备都已正确连接，传感器处于正确的位置，且连线无异常。

此外，确保所使用的设备均符合相应的规定，并已通过检验。

3.操作期间，应注意及时记录测量结果，及时检查测量结果的可靠性，并且随时了解测量状态以及可能的问题。

如果有任何异常请及时排除。

3. 维护维护传感器是确保其正常运行和延长其使用寿命的关键。

以下是应注意的事项：1.周期性检查传感器和连接器，并确保其均正常工作。

此外，对任何损坏或磨损的组件和设备都应及时更换或修复。

2.传感器应定期校准以确保其准确性和可靠性，并且要将其校准数据记录下来以方便日后比较。

3.在传感器运输或存储时，应将其放置在干燥，防尘，不易受外部撞击的地方。

保养规程如下是三轴加速度传感器的保养规程：1. 清洁传感器可能在使用过程中受到不同程度的物理环境影响，如温度、湿度、灰尘等，所以必须经常清洗。

1.使用棉布等软质材料擦拭传感器表面，注意不要使用有机化学物质，以免破坏传感器表面涂层。

2.如果三轴加速度传感器有其他无法通过擦拭清洗的物质或污垢，可以使用一个稀释后的洗涤剂和擦拭布进行清洗。

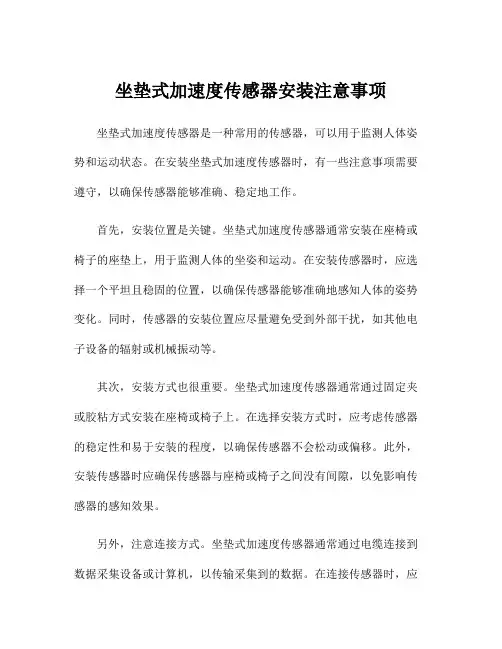

坐垫式加速度传感器安装注意事项坐垫式加速度传感器是一种常用的传感器，可以用于监测人体姿势和运动状态。

在安装坐垫式加速度传感器时，有一些注意事项需要遵守，以确保传感器能够准确、稳定地工作。

首先，安装位置是关键。

坐垫式加速度传感器通常安装在座椅或椅子的座垫上，用于监测人体的坐姿和运动。

在安装传感器时，应选择一个平坦且稳固的位置，以确保传感器能够准确地感知人体的姿势变化。

同时，传感器的安装位置应尽量避免受到外部干扰，如其他电子设备的辐射或机械振动等。

其次，安装方式也很重要。

坐垫式加速度传感器通常通过固定夹或胶粘方式安装在座椅或椅子上。

在选择安装方式时，应考虑传感器的稳定性和易于安装的程度，以确保传感器不会松动或偏移。

此外，安装传感器时应确保传感器与座椅或椅子之间没有间隙，以免影响传感器的感知效果。

另外，注意连接方式。

坐垫式加速度传感器通常通过电缆连接到数据采集设备或计算机，以传输采集到的数据。

在连接传感器时，应确保电缆连接正确、稳固，避免电缆断裂或松动导致数据传输中断。

同时，应定期检查连接线路，保持连接稳定。

此外，保持传感器的清洁也很重要。

由于坐垫式加速度传感器通常安装在座椅或椅子上，易受灰尘、污垢等污染物的影响。

因此，应定期清洁传感器表面，以确保传感器的敏感元件不受污染影响。

同时，应避免使用化学溶剂或腐蚀性液体清洁传感器，以免损坏传感器。

最后，定期校准传感器也是必要的。

坐垫式加速度传感器在长时间使用后可能会出现漂移或失准的情况，影响传感器的准确性。

因此，建议定期对传感器进行校准，以确保传感器的测量结果准确可靠。

校准传感器可以通过专业的校准设备或软件进行，也可以联系传感器供应商进行校准。

总的来说，安装坐垫式加速度传感器是一个重要的过程，需要注意一些细节和细节，以确保传感器的准确性和稳定性。

通过遵守上述注意事项，可以有效地保证传感器的正常工作，为用户提供可靠的数据支持。

加速度传感器原理结构使用说明校准和参数解释一、加速度传感器原理：加速度传感器是一种能够测量物体在三个空间维度上的加速度变化的传感器。

其工作原理基于牛顿第二定律，即F=ma，其中F为作用力，m为物体的质量，a为物体的加速度。

传感器通过测量物体上的惯性力来间接测量物体的加速度。

一般情况下，加速度传感器是基于微机械系统（MEMS）技术制造的。

二、加速度传感器结构：加速度传感器的主要结构包括质量块（或称为振动子系统）、阻尼器、感受层以及电子转换装置。

质量块通常是一个微小的振动系统，可以沿多个轴向振动。

当物体受到外力或加速度影响时，质量块的相对位置发生改变，从而产生相应的电信号输出。

三、加速度传感器使用说明：1.安装：加速度传感器通常需要固定在被测物体上，可以使用螺栓、胶水、焊接等方式进行安装。

需要注意的是，传感器的位置和方向应该与被测物体的运动方向保持一致。

2.供电：传感器通常需要外部直流电源供电，供电电压和电流应符合传感器的要求。

3.输出信号：加速度传感器的输出信号通常为模拟信号（如电压或电流），也有一些传感器输出数字信号。

用户在使用传感器时需要根据实际需求来选择合适的信号处理方式。

4.数据处理：传感器的输出信号可以连接到数据采集设备或控制系统中进行进一步处理和分析。

用户可以根据需求选择合适的数据处理方法和算法。

5.维护：加速度传感器通常需要定期检查和维护，包括清洁传感器表面、检查传感器连接是否松动等。

四、加速度传感器校准：为了确保加速度传感器测量结果的准确性和可靠性，通常需要进行校准。

校准可以分为两个步骤：静态校准和动态校准。

1.静态校准：静态校准主要是通过将传感器放置在水平面上并保持静止状态来进行。

根据重力加速度的方向可以计算出传感器在其坐标轴上的零偏差或者非线性误差。

2.动态校准：动态校准主要是通过将传感器连接到知道真实加速度的振动台或运动载体上进行。

通过与已知加速度值进行比较，可以计算出传感器的灵敏度和线性误差。

加速度传感器的使用方法加速度传感器是一种常见的传感器，它可以检测和测量物体的加速度。

在很多领域中，加速度传感器都被广泛应用，例如智能手机、汽车、工业设备等。

本文将介绍加速度传感器的使用方法。

使用加速度传感器前需要了解其工作原理。

加速度传感器基于微机电系统（MEMS）技术，内部包含微小的质量和弹簧系统。

当物体加速度发生变化时，质量会受到力的作用而发生位移，传感器可以测量这个位移并转换成电信号输出。

接下来，我们来讨论加速度传感器的安装和连接。

通常情况下，加速度传感器会通过引脚连接到主控制器或数据采集设备。

在安装时，需要注意将传感器的引脚正确连接到相应的接口上，确保传感器与主控制器的通信正常。

在实际应用中，加速度传感器通常需要进行校准。

校准可以提高传感器的准确性和稳定性。

校准的过程包括确定传感器的零点偏移和灵敏度。

零点偏移是指在没有加速度作用下传感器输出的值，需要将其调整到零位。

灵敏度是指单位加速度变化引起的传感器输出变化，可以通过标定和校准来确定。

在使用加速度传感器时，还需要注意传感器的安装位置和方向。

传感器应尽可能与物体的加速度方向垂直安装，这样可以获得最准确的测量结果。

此外，传感器还需要避免受到外界干扰，如震动、温度变化等，这些干扰可能会影响传感器的测量结果。

在进行数据采集和处理时，可以使用相应的软件或编程语言来读取和解析传感器输出的数据。

通过分析传感器输出的数据，可以获取物体的加速度信息。

在某些应用中，还可以通过进一步处理和计算，获取物体的速度和位移等相关信息。

需要注意的是，在实际应用中，加速度传感器的测量范围和精度是很重要的指标。

不同的应用场景可能需要不同范围和精度的传感器。

在选择传感器时，需要根据具体需求来确定合适的型号和规格。

总结一下，加速度传感器是一种常用的传感器，可以用于测量物体的加速度。

在使用加速度传感器时，需要了解其工作原理，并正确安装和连接传感器。

校准和安装位置也是使用加速度传感器时需要注意的问题。

加速度传感器原理结构使用说明校准和参数解释
1.安装：将传感器固定在需要测量加速度的物体上，确保传感器与物
体的接触牢固。

2.接线：根据传感器的规格书和制造商提供的接线图，正确连接传感
器与测量设备或系统。

3.供电：根据传感器的工作电压要求，为传感器提供适当的电源。

4.编程：根据传感器的规格书和厂家提供的编程手册，编写适当的代
码来读取传感器的输出数据。

5.数据处理：根据应用需求，对传感器输出的数据进行处理和分析，
例如进行滤波、计算速度、位移等。

为了确保准确测量加速度，加速度传感器需要进行校准。

校准可分为
静态校准和动态校准两种方式。

1.静态校准：将加速度传感器放置在静止状态下，记录其输出值，然
后根据物理的力学原理进行校准，使传感器的输出与已知准确的加速度匹配。

2.动态校准：将加速度传感器暴露在已知加速度的环境中，比如进行
加速、减速、旋转等，通过比较传感器的输出与已知的加速度进行校准。

1.测量范围：指传感器能够测量的最大加速度范围。

2.灵敏度：指传感器对于单位加速度变化的输出变化。

3.频率响应：指传感器能够精确测量的频率范围。

4.噪声：指传感器输出的不确定性，通常以均方根值（RMS）来表示。

5.分辨率：指传感器能够区分的最小加速度变化。

6.非线性度：指传感器输出与输入之间的误差。

7.温度效应：指传感器输出与环境温度变化之间的关系。

总结：。

Lance LC07系列LanceLC07系列内装IC应变加速度传感器用户手册朗斯测试技术有限公司LANCE MEASUREMENT TECHNOLOGIES CO.,LTD.目录一、概述 (2)二、技术指标·······································2三、使用方法及注意事项 (4)四、附件及随机文件 (13)全国销售电话：4008-824-824 更多资料详情：一、概述加速度的测量：在大于0.3Hz时，利用压电加速度传感器—电荷放大器测量系统或内装IC压电加速度传感器都可以进行理想的测量。

在小于0.3Hz时，通常使用应变加速度传感器—应变仪测量系统，但由于零漂和噪声都较大，特别在测量小加速度时，很难得到理想的测量结果。

LC07系列内装IC应变加速度传感器的出现，很好的解决了这一难题。

该系列传感器不同于传统的应变桥结构，它是在硅片上同时集成了42个对加速度敏感的可变电容单元，同时解决了零漂、噪声、精度三大难题。

二、技术指标主要技术指标型号量程g-3dB频响Hz灵敏度mV/g抗冲击g噪声密度mg/Hz轴向电源V/mALC0701-2±2DC-2500100020000.11单+5/1 LC0701-5±5DC-250030020000.15单+5/1 LC0702±18DC-250010020000.19单+5/3 LC0703±50DC-1000385001单+5/3 LC0704±100DC-4001910004单+5/3 LC0705±18DC-250010020000.19双+5/1 LC0706±50DC-1000385001双+5/5±10DC-6001905001三+5/7 LC0709±18DC-250010020000.19三+5/1注：1.内装IC应变加速度传感器有如下共同技术指标：·线性：0.5%·横向灵敏度：≤5%·输出短路：无限期·电缆长度：3米2.型号后缀A，电源为8-20V。

常用传感器的原理,安装接线及应用方法一、光敏传感器1.原理：光敏传感器基于光电性原理，根据光线的强度或光线的频率来测量光线的参数。

常用的光敏元件有光敏二极管（Photodiode）、光敏电阻（Photoresistor）等。

2.安装接线：通常需要将光敏传感器与其他电子元件进行连接，首先需要确定传感器的正负极，然后将传感器连接到电路中。

比如，光敏传感器光敏电阻有两个引脚，一个是VCC供电端，一个是OUT输出端，通过接线将其连接到外部电源和其他电路元件，以实现功能。

3.应用方法：光敏传感器广泛应用于光控开关、光电传感器、光电编码器等领域。

在光控开关中，可以使用光敏传感器来感知环境中光线的强弱来控制开关的状态。

比如，室内照明中的智能灯具就可以使用光敏传感器来感知室内光线的强度，根据光线情况来自动调节灯具的亮度。

二、温度传感器1.原理：温度传感器是一种用来测量温度的传感器，根据物体的温度改变电阻、电压或是电流等特性来测量温度。

常用的温度传感器有热敏电阻（Thermistor）、热电偶（Thermocouple）等。

2.安装接线：温度传感器的接线方式和种类有所不同，但通常需要将传感器与测量仪表或控制系统进行连接。

接线时需要注意连接的正确性，避免接线错误导致测量结果不准确。

3.应用方法：温度传感器广泛应用于温度测量和控制领域。

比如，在家电中常见的温度传感器用于测量烤箱、空调等设备中的温度，根据温度变化来控制设备的工作状态。

此外，温度传感器还可以应用于医疗领域，用于测量体温。

三、压力传感器1.原理：压力传感器是一种测量压力变化的传感器，根据物体受到的压力变化来改变电信号的特性，并转换为相应的压力数值。

常用的压力传感器有压阻式传感器、压电传感器等。

2.安装接线：压力传感器的安装需要根据具体情况来确定，通常需要将传感器安装在需要测量的物体上，并保证传感器与测量仪表或控制系统的连接正确稳固。

3.应用方法：压力传感器广泛应用于工业生产、自动化控制等领域。

三轴加速度传感器使用说明
三轴加速度传感器是一种常用的传感器，可以检测物体在三个方向的加速度变化，广
泛应用于航空、航天、汽车、医疗等领域。

下面是三轴加速度传感器的使用说明。

1.传感器安装
三轴加速度传感器应安装在所测物体上，通常采用固定装置固定在物体表面上。

传感
器应尽量避免受到较大的冲击和振动，以免造成误差。

安装前应先检查传感器是否完好、
灵敏度是否正确，定期检查和校准传感器。

2.传感器读数范围和分辨率
传感器的读数范围指传感器可以测量的最大和最小加速度，超出读数范围将会导致读
数异常。

分辨率指传感器可以测量的最小加速度变化，决定了传感器精度的高低。

要根据
需要选择合适的传感器，以确保读数范围和分辨率满足测量要求。

3.传感器输出信号类型
三轴加速度传感器通常有模拟输出和数字输出两种类型。

模拟输出信号为电压或电流，直接与模数转换器相连，可输出适于特定应用的模拟信号。

数字输出信号为数字信号，通
过串行或并行接口输出，可直接与微处理器和计算机连接。

4.传感器工作原理
三轴加速度传感器工作原理基于牛顿第二定律，即对物体施加的力等于其质量乘以加
速度。

传感器内部有微机械加速度计，通过检测加速度计受到的加速度来测量被测物体的
加速度。

该加速度计一般由质量块、弹簧、压电陶瓷等组成。

5.传感器应用场景。

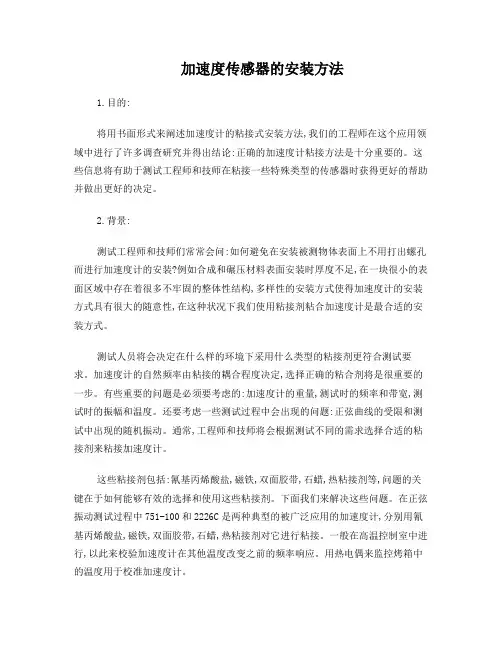

加速度传感器的安装方法1.目的:将用书面形式来阐述加速度计的粘接式安装方法,我们的工程师在这个应用领域中进行了许多调查研究并得出结论:正确的加速度计粘接方法是十分重要的。

这些信息将有助于测试工程师和技师在粘接一些特殊类型的传感器时获得更好的帮助并做出更好的决定。

2.背景:测试工程师和技师们常常会问:如何避免在安装被测物体表面上不用打出螺孔而进行加速度计的安装?例如合成和碾压材料表面安装时厚度不足,在一块很小的表面区域中存在着很多不牢固的整体性结构,多样性的安装方式使得加速度计的安装方式具有很大的随意性,在这种状况下我们使用粘接剂粘合加速度计是最合适的安装方式。

测试人员将会决定在什么样的环境下采用什么类型的粘接剂更符合测试要求。

加速度计的自然频率由粘接的耦合程度决定,选择正确的粘合剂将是很重要的一步。

有些重要的问题是必须要考虑的:加速度计的重量,测试时的频率和带宽,测试时的振幅和温度。

还要考虑一些测试过程中会出现的问题:正弦曲线的受限和测试中出现的随机振动。

通常,工程师和技师将会根据测试不同的需求选择合适的粘接剂来粘接加速度计。

这些粘接剂包括:氰基丙烯酸盐,磁铁,双面胶带,石蜡,热粘接剂等,问题的关键在于如何能够有效的选择和使用这些粘接剂。

下面我们来解决这些问题。

在正弦振动测试过程中751-100和2226C是两种典型的被广泛应用的加速度计,分别用氰基丙烯酸盐,磁铁,双面胶带,石蜡,热粘接剂对它进行粘接。

一般在高温控制室中进行,以此来校验加速度计在其他温度改变之前的频率响应。

用热电偶来监控烤箱中的温度用于校准加速度计。

3.建议:在加速度计的粘接过程中,粘合剂的使用数量将在加速度计能否达到良好的频率响应中起到很关键的作用。

在一块小的薄膜上尽可能的用最少的粘接剂粘接加速度计将会直接的促进加速度计频率响应传送性能的提高。

在安装传感器之前要用碳氢化合物的溶解液:比如(Loctite? X-NMS)来清洁其要安装的表面,在安装传感器的时候通常要用到氰基丙烯酸盐, 磁铁,双面胶带,石蜡,将它们均匀地涂抹在粘接加速度计被粘表面,合适的厚度将会起到良好的粘接效果。

加速度传感器的粘接安装是很少传感器采用的一种方式。

正确的加速度传感器粘接方法是十分重要的。

这些信息将有助于测试工程师在粘接一些特殊类型的传感器时能有更好的指导并取得更好地效果。

测试工程师和技师们常常会问：如何避免在安装被测物体表面上打孔而进行加速度传感器的安装？例如合钣金材料表面安装时厚度不足，在一块很小的表面区域中存在着很多不平整的结构，多样性的安装方式使得加速度传感器的安装方式具有很大的随意性，在这种状况下我们使用粘接剂粘合加速度传感器是最合适的安装方式。

测试人员会考虑在什么样的环境下采用什么类型的粘接剂更符合测试要求。

加速度传感器的自然频率由粘接的耦合程度决定，选择正确的粘合剂将是很重要的一步。

有些重要的问题是必须要考虑的是：加速度传感器的重量，测试时的频率和带宽，测试时的振幅和温度。

还要考虑一些测试过程中会出现的问题：正弦曲线的受限和测试中出现的随机振动。

通常，工程师和技师将会根据测试不同的需求选择合适的粘接剂来粘接加速度传感器。

加速度传感器的粘接安装用到的粘接剂一般有氰基丙烯酸盐，磁铁，双面胶带，石蜡，热粘接剂等，问题的关键在于如何能够有效的使用这些粘接剂。

在加速度传感器的粘接过程中，粘合剂的使用量对在加速度传感器能否达到良好的频率响应中起到很关键的作用。

在一块小的薄膜上尽可能的用最少的粘接剂粘接加速度传感器将会使得加速度传感器频率响应传送性最好。

在安装传感器之前要用碳氢化合溶液来清洁其要安装的表面，在安装传感器的时候通常要用到氰基丙烯酸盐，磁铁，双面胶带，石蜡，将其均匀地涂抹在粘接加速度计被粘表面，不能太厚或太薄，合适的厚度会起到良好的粘接效果。

热粘接剂的使用有很多的注意事项，最重要的是要注意安装过程中热粘接剂的凝固时间。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

传感器的安装以单轴为例侧端输出外形如图2 所示顶端输出外形如图3 所示测试加速度方向测试加速度方向传感器的安装主要有四种方法螺钉安装磁力安装座安装胶粘剂粘接探针安装每种安装方式对高频都有影响螺钉安装频率响应范围最宽而且是四种安装方法中最安全可靠的一种其它三种安装方式都减小了高频响应范围通过在传感器与安装表面间插入安装介质如磁力安装座探针胶粘剂一个安装谐振频率就产生了这个安装谐振频率小于传感器的固有频率降低了高频范围传感器离测试点越远安装谐振频率越低可用的频率范围越低安装前应对传感器与被测试件接触的表面进行处理表面要求清洁平滑不平度应小于0. 01mm 安装螺孔轴线与测试方向一致如安装表面较粗糙时可在接触面上涂些诸如真空硅脂重机械油蜂蜡等润滑剂以改善安装耦合从而改善高频响应测量冲击时由于冲击脉冲具有很大的瞬态能量故传感器与结构的连接必须十分可靠最好用钢螺钉安装如现场环境如安装在电机发动机等电气噪声较大的设备上需单点接地以避免地电回路噪声对测量的影响请采取使加速度传感器与构件绝缘的安装措施如绝缘螺钉LC1614 或选用能满足试验要求的其本身结构对地绝缘的加速度传感器LC0105J LC0403J 等( 1) 螺钉安装安装螺孔轴线与测试方向要一致螺纹孔深度不可过浅以免安装螺钉过分拧入传感器造成基座弯曲而影响灵敏度每只压电加速度传感器出厂时都配有一只钢制安装螺钉M5或M3用它将加速度传感器和被测试物体固定即可M5安装螺钉推荐安装力矩20kgf . cm M3安装螺钉推荐安装力矩6kgf . cm 安装后传感器与安装面应紧密贴实不应有缝隙螺钉安装示意图及频响曲线图如图4 图5 所示图4 螺钉安装示意图图5 螺钉安装频响曲线图( 2) 磁力安装座安装磁力安装座分对地绝缘和对地不绝缘两种在低频小加速度测试试验中如被测物为不宜钻安装螺孔的试验件如机床发动机管道等磁力安装座提供了一种方便的传感器安装方法如被测表面较平坦且是钢铁结构时可直接安装如被测表面不平坦或无磁力的需在被测表面粘接或焊接一钢垫用来吸住磁座但在加速度超过200g 温度超过200 时不宜采用磁力安装座安装示意图及频响曲线图如图6 图7 所示图6 磁力安装座安装示意图图7 磁力安装座安装频响曲线图( 3) 胶粘剂安装可用多种胶粘剂粘接胶接面要平整光洁并需按胶接工艺清洗胶接面目前常用的502 胶粘接工艺如下 a. 先用200- 400 砂纸对安装面进行打磨 b. 用丙酮或无水乙醇清洗打磨面并彻底擦干 c. 于粘接部位滴适量的502 快干胶之后用手或加压将传感器压住几秒钟待胶初步固化后松开手或去掉压力静置十几秒使胶彻底固化达到胶接强度 d. 欲取下粘接在被测物体上的传感器请先于粘合部位涂布丙酮过几分种后用起子取下注意不要用力过猛如果轻轻用力取不下时可再涂布溶剂待几分钟再轻轻取下对大加速度的测量请计算胶接强度胶粘剂安装示意图及频响曲线图如图8 图9 所示图8 胶粘剂安装示意图图9 胶粘剂安装频响曲线图(4)探针安装当因测试表面狭小等不能采用以上较可靠的安装方法时或对设备进行快速巡检时手持探针安装是一种方便的安装方法由于这种安装方法安装谐振频率低所以仅能用于低于1000Hz 的测试探针安装示意图及频响曲线图如图10 图11 所示图10 探针装示意图图11 探针安装频响曲线图。

一、概述JX32系列压电式加速度传感器是由内置压电式加速度敏感元件及放大、滤波等主要电路组成，它可测量从0.3Hz到最高8kHz 的500g 以内的加速度。

且输出形式多样，既可以有输出多种电压范围的电压输出型、又有ICP方式输出型以适合不同场合的应用。

JX32系列压电式加速度传感器具有频率范围宽、动态范围大、坚固耐用、可靠性强、稳定性好、安装方便以及抗干扰能力强等优点。

二、应用范围1、设备振动测量：JX32系列集成加速度传感器广泛应用于各行业设备运行状态监测。

设备运行时的振动量是估量设备运行是否正常的重要指标。

2、冲击测量：大量应用于汽车安全气囊和安全带系统中。

撞车时，传感器受到冲击，能在1 ms内输出一个幅度比例于冲击加速度的脉冲信号，当冲击加速度达到一定值时，该信号将使安全气囊爆发或使安全带锁紧，以保护乘车人的生命。

JX32系列集成加速度传感器与本公司生产的JX50系列机壳振动监测器配套使用，可输出振动加速度、速度、位移信号的峰值、峰峰值或均方根值多种形式。

三、技术指标量程：最大可达500g非线性：0.2%FS频响：0.3～8kHz (-3dB)最大响应频率： ﹥20kHz温漂：≤0.18%／℃(-25～+85℃)供电及输出方式：具体请参照产品型号规格部分的说明可承受最大冲击：10000g输出电阻：＜100Ω工作温度：-25℃～85℃分辨率：0.003g pk四、外形尺寸及安装方式带有M5螺栓孔（可定制）紧固于被测设备上。

五、接线方式A、B 及E 输出类型接线端子定义如下：F、G 输出类型的接线端子定义如下：1：+15V2：V out1：+15V2：VoutICP 输出接线端子定义及接线方法如下：六、型号规格注：ICP 类型输出的直流偏置约为8～10V（具体接法请参照下页的接线方式说明），且只有10mV/g、100mV/g 及1000mV/g 三种灵敏度类型可选，各自对应的测量范围为500g、50g 及5g.10~33uFJX32□－□－□－□代号 压电加速度传感器输出类型A0.5～10.5V 输出,+12V～+24V 供电B 1～5V 输出, +12V～+24V 供电E 0～5V 输出, +12V～+24V 供电F -5～+5V 输出,±12V～±15V 供电G -10～+10V 输出,±15V 供电V-12V(±2V)偏置，-24V 供电ICP ICP 方式输出，2～20mA 恒流源供电灵敏度100100mV/g 200200mV/g安装螺纹规格M5M8 M8×1…电缆长度(以0.1米为单位,加K 表示带铠装)00 接头输出50 5m 90K 9m 带铠装… …选 型 示 例JX32B-100-M8-00表示：JX32集成加速度传感器,1～5V输出, 100mV/g灵敏度，端子输出。

压电加速度传感器安全操作及保养规程概述压电加速度传感器是一种用于测量加速度的传感器。

它可以将物体的加速度转化为电压信号，进而通过电子设备得到物体的加速度值。

由于工作环境的特殊性，压电加速度传感器需要采取一系列的安全操作和保养措施，以确保其长期可靠地工作。

本文将为您介绍压电加速度传感器的安全操作及保养规程。

包括传感器的选用、安装、调试、使用、检修、保养和存放等方面的注意事项。

选用在选用压电加速度传感器时，应根据实际工况条件来选择。

需要考虑物体的运动状态、工作环境的温度、湿度、震动等因素，选择合适的加速度范围和频率响应。

同时，还需要关注传感器的精度、稳定性、可靠性、抗干扰能力等因素，以保证传感器的测量结果准确可靠。

安装1. 安装位置在安装压电加速度传感器时，应根据测量需求，选择合适的安装位置。

传感器应安装在要测量的物体上，保证其可以准确感测物体的加速度。

同时，安装位置必须能够经受得住物体运动过程中的各种外力和震动冲击。

2. 安装方式根据安装位置和物体的运动状态，压电加速度传感器的安装方式可以是贴装、螺纹固定或其他特殊方式。

无论采用何种安装方式，传感器必须要紧固牢固，以免在运动过程中发生松动和脱落，导致测量结果不精确甚至设备损坏。

3. 连接方式传感器与测量设备的连接方式可以采用插头连接或者导线连接。

连接方式应根据现场的实际需求进行选择。

插头连接需要考虑插拔次数和密封性等问题；导线连接需要选择合适的电缆类型和长度，同时要注意电缆的绝缘性、防水性和防抗干扰性。

调试调试传感器是确保传感器正常工作的关键步骤。

在调试过程中，需要注意以下几个方面：1. 预热时间由于压电加速度传感器在处理过程中会产生热量，因此在调试之前，需要给传感器留出预热时间，使其稳定在环境温度下。

一般情况下，预热时间为30分钟左右。

2. 校准在调试过程中，需要对传感器进行校准，确保其测量结果的准确性。

校准的方法可以是在静态条件下采集参考信号，进行传感器的校准系数校正；也可以采用动态校准方法，对传感器进行动态响应测试，进行校准。

加速度传感器原理结构使用说明校准和参数解释加速度传感器（Accelerometer）是一种用于测量物体加速度的传感器。

它的原理基于牛顿力学中的惯性原理，即物体的加速度与作用在物体上的力成正比，反向与物体的质量成反比。

下面将详细介绍加速度传感器的原理、结构、使用说明、校准和参数解释。

一、原理：加速度传感器的原理基于微机电系统（MEMS）技术或压电效应。

在MEMS加速度传感器中，通常使用微小的质量（如悬臂梁、微弹簧等）和微型电容或电阻来测量物体的加速度。

当物体加速度改变时，微小的质量会相对于传感器的壳体发生位移，从而改变传感器内部的电容或电阻值。

通过测量电容或电阻值的变化，就可以计算出物体的加速度。

在压电式加速度传感器中，传感器内部包含压电材料，当物体加速度改变时，压电材料会产生电荷，通过测量电荷的大小，可以计算出物体的加速度。

二、结构：加速度传感器的结构通常包括感应质量（Mass）、感应结构（Spring）、感应电容或电阻、壳体等部分。

感应质量是传感器内部的微小质量，感应结构用于支撑感应质量并产生位移，感应电容或电阻用于测量感应质量的位移，壳体则用于保护传感器内部的结构。

三、使用说明：1.安装：将加速度传感器固定在需要测量加速度的物体上，确保传感器与物体之间的接触良好，并且传感器的测量轴与物体的加速度方向一致。

2.供电：连接传感器的供电电源，通常为直流电源或电池。

3.输出：连接传感器的输出接口，获取传感器的加速度数据。

常见的输出接口包括模拟电压输出、数字串行接口（如I2C、SPI等）等。

4.数据处理：将传感器输出的原始数据进行处理，根据传感器的校准参数将原始数据转换为实际的加速度值。

5.数据分析：根据需要对加速度数据进行分析，如计算速度、位移、碰撞检测等。

四、校准：1.静态校准：将传感器放置在水平平稳的表面上，采集传感器输出的静态加速度数据，并与真实的重力加速度（9.8m/s²）进行比较，通过调整传感器的校准参数，使得传感器输出的静态加速度数据接近真实的重力加速度。

加速度传感器使用方法说明书1. 简介本说明书旨在向使用者介绍和指导加速度传感器的正确使用方法，以确保传感器的准确度和安全性。

请仔细阅读本说明书，并按照指示操作。

2. 产品概述加速度传感器是一种用于测量物体加速度的装置。

它能够将加速度转换为电信号输出，并提供给用户进行数据采集和分析。

3. 规格参数- 测量范围：±X g- 灵敏度：Y mV/g- 工作温度范围：-Z°C ~ +Z°C- 分辨率：W g4. 安全预防措施- 在使用加速度传感器之前，请确保周围环境清洁，避免传感器受到灰尘、油脂或其他杂质的污染。

- 避免将加速度传感器暴露在高温、高湿度或强磁场的环境中，以免影响传感器的性能。

- 在连接电缆和接口时，请确保传感器与采集设备之间的连接可靠并紧固，避免松动导致数据丢失或干扰。

- 定期检查传感器的外观和电缆连接，如发现损坏或异常情况，请及时进行维修或更换。

5. 使用步骤此处列出了使用加速度传感器的基本步骤，以供参考：步骤1：确保传感器与采集设备和电源正确连接，并确认各接口固定可靠。

步骤2：开启采集设备，通过软件或硬件设置传感器工作参数。

步骤3：将加速度传感器放置在需要测试的物体上，并通过夹具或胶粘剂固定住。

步骤4：启动采集设备，开始进行数据记录和分析。

步骤5：待测试完成后，停止采集设备并关闭电源。

步骤6：拆除传感器，将其存放在安全的地方。

6. 数据分析和应用加速度传感器提供的数据可以通过相应软件进行分析和应用。

根据需求，用户可以进行以下操作：- 数据图表绘制和曲线分析；- 震动信号处理和故障诊断；- 运动轨迹跟踪和姿态测量；- 工程结构监测和安全性评估。

7. 故障排除如果在使用加速度传感器时遇到以下问题，请按照以下步骤进行排查：问题1：数据采集异常或无法正常进行。

解决方案：检查传感器与采集设备的连接是否正常，确认接口固定可靠。

问题2：传感器灵敏度不符合预期。

解决方案：使用校准装置对传感器进行校准，确保灵敏度符合要求。

振动加速度传感器安全操作及保养规程振动加速度传感器是工厂生产、机械维修、环境监测等领域使用的常见传感器，能够对设备或环境的振动信号进行检测，对保障设备的正常运行和人员的生命安全具有重要意义。

在使用过程中，应注意安全操作及保养规程，以确保传感器的准确性和稳定性，延长传感器的使用寿命。

安全操作规程1. 安装前的准备在安装传感器之前，应先了解设备的结构和工作原理，确定传感器的安装位置和方向。

同时还要做好以下准备工作：•确保安装位置空间充足，能够固定传感器。

•检查传感器外观，是否有裂纹、磨损或者锈蚀等情况，并做好记录。

•检查传感器的接口和电缆有无损坏、老化等情况，若有需要及时更换。

•制定安装方案，准确测量传感器的安装位置和方向，并进行标记。

•为传感器和设备之间的电缆线路预留足够的转动空间。

2. 安装传感器在安装传感器时，应按照以下步骤进行操作：•将传感器安装在设备的振动部位，如轴承、机架等部位。

注意传感器与设备相互垂直，并且接触紧密。

•固定传感器，保证其不会在设备运行时移动或旋转。

•连接传感器的电缆，并检查连接是否牢固。

•检查传感器是否与设备有接地，以消除电磁干扰。

3. 启动传感器启动传感器前，需要做好以下工作：•检查传感器与仪表接口是否连接正确，电缆是否损坏或插头是否损坏。

•将传感器固定在设备位置，并连接电缆。

•确保传感器正确接地，电源接地是否良好。

启动传感器后，需要注意以下几点：•观察传感器仪表，是否正常测量数据。

•检查传感器是否有异常声音或温度升高的异常情况。

•如发现不正常情况，应立即停机并检查故障原因。

4. 关机和拆卸在关机和拆卸传感器时，应注意以下几点：•在关机前，应停止设备运转，然后拔下传感器接头。

•如需要对传感器进行拆卸或更换，应提前制定操作方案，并详细记录操作过程。

•拆卸传感器前，应先停止设备运转，并断开电源。

•拆卸传感器时，应按照反向顺序进行，避免操作错误或疏忽。

保养规程为保证传感器的准确性和稳定性，延长传感器的使用寿命，需要做好以下保养工作：1. 定期检查应定期检查传感器的外观和连接电缆的插头是否有损坏、老化、松动等情况，并做好记录。
